附件二

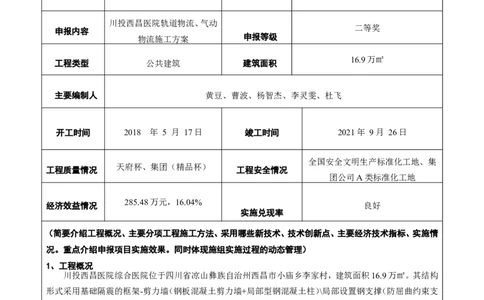

2022 年度施工组织设计、施工方案编制技能竞赛申报表
一、项目基本情况
申报单位 项目名称
中建一局总承包公司 川投西昌医院项目
川投西昌医院轨道物流、气动
二等奖
申报内容
申报等级
物流施工方案
16.9万㎡
工程类型 公共建筑 建筑面积
主要编制人 黄豆、曹波、杨智杰、李灵雯、杜飞
开工时间 2018 年 5 月 17日 竣工时间 2021年 9月 26日
全国安全文明生产标准化工地、集
天府杯、集团（精品杯）
工程质量情况 工程安全情况
团公司A类标准化工地
285.48万元，16.04%
经济效益情况 良好
实施兑现率
（简要介绍工程概况、主要分项工程施工方法、采用哪些新技术、技术创新点、主要经济技术指标、实施情
况。重点介绍申报项目实施效果。同时体现施组实施过程的动态管理）
1、工程概况
川投西昌医院综合医院位于四川省凉山彝族自治州西昌市小庙乡李家村，建筑面积16.9万㎡。其结构
形式采用基础隔震的框架-剪力墙（钢板混凝土剪力墙+局部型钢混凝土柱）\局部设置钢支撑（防屈曲约束支
撑）的结构体系。建筑层数为隔震层+地下2层，主楼16层，裙楼4层。
本工程的设计结合院方对物流传输系统的要求及医院科室整体布局，设计了5个双轨站点，37个单轨
站点。主要传输对象包括：集中药品、配液、标本、血液制品、血样、手术包、医疗器械、X光片、医用消耗品和
文本、文件等。设计中根据站点传输量静配中心、药房、检验科、中心供应、手术中心等5个站点设计为双轨
站点。系统站点总数为42个，根据站点分布，合理设计空车存储库。
智能轨道小车物流传输系统主要由：工作站、轨道、物流小车、转轨器、空车存储区、配电系统、控制与
检测系统、消防设施和防风设施等硬件组成。
本工程气动物流传输系统1套：共计12个站点。根据院方要求，系统采用三套空气压缩机，站点分布在
新建大楼各层中。通过有效的管道设计，保证传输的可靠性，并且还满足了将来其它楼层的系统扩展要求。本系统采用DN160型号的上置式站点，其管外径为159mm，每个站点配2个传输瓶，传输最大重量可达
5kg。
2、施工方法
（1）轨道物流施工方法如下：
本工程工艺操作步骤为：井道框架安装→水平吊筋制作→直轨制作→齿条与分区绝缘块的安装→电源
分区绝缘块和电源—信号分区绝缘块的安装→井道间内垂直轨道安装→井道间转轨器安装→井道间弯轨
的安装→井道间翻轨器的安装→井道间防火窗的安装→楼层轨道安装→楼层水平直轨安装→楼层水平转
轨器安装→楼层曲轨的安装→楼层弯轨的安装→楼层站点的安装→站点立柱的安装→铝轨连接和铜轨连
接→楼层防风门的安装→轨道保护→电气安装→配电系统。
（2）气动物流施工方法如下：
本工程工艺操作步骤为：管道的连接→阻火圈的安装→综合布线→设备安装→三向转换器安装→机房
设备的安装→站点装修。

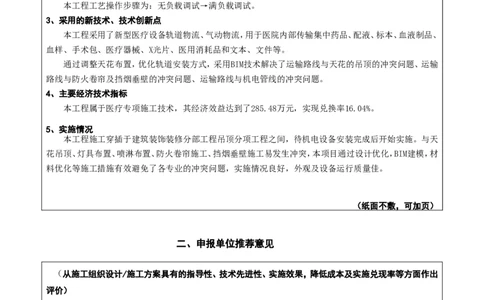

（3）设备调试施工方法如下：
本工程工艺操作步骤为：无负载调试→满负载调试。
3、采用的新技术、技术创新点
本工程采用了新型医疗设备轨道物流、气动物流，用于医院内部传输集中药品、配液、标本、血液制品、
血样、手术包、医疗器械、X光片、医用消耗品和文本、文件等。
通过调整天花布置，优化轨道安装方式，采用BIM技术解决了运输路线与天花的吊顶的冲突问题、运输
路线与防火卷帘及挡烟垂壁的冲突问题、运输路线与机电管线的冲突问题。
4、主要经济技术指标
本工程属于医疗专项施工技术，其经济效益达到了285.48万元，实现兑换率16.04%。
5、实施情况
本工程施工穿插于建筑装饰装修分部工程吊顶分项工程之间，待机电设备安装完成后开始实施。与天
花吊顶、灯具布置、喷淋布置、防火卷帘施工、挡烟垂壁施工易发生冲突，本项目通过设计优化，BIM建模，材
料优化等施工措施有效避免了各专业的冲突问题，实施情况良好，外观及设备运行质量佳。
（纸面不敷，可加页）
二、申报单位推荐意见
（从施工组织设计/施工方案具有的指导性、技术先进性、实施效果，降低成本及实施兑现率等方面作出
评价）
轨道物流传输系统和气动物流传输系统，二者被广泛地运用在现代新型医院项目中。本方案同时讲述
了两种传输系统的施工方法，将设备的组成、安装及调试运行讲述得非常清晰，具有良好的指导性，能够让
项目在紧张得工期压力下高质量的完成物流系统的安装，为川投西昌医院的早日运行创造条件。并且该系
统施工建设尚无统一的国家质量验收标准或行业规范，本方案在质量控制方面提出切实可行的措施，起到
了很好的约束和指导作用。
技术先进性方面，医院物流传输系统属于新型施工工艺，需要在天花吊顶增设复杂的物流传输系统，本
方案解决了物流系统与装饰吊顶施工的碰撞难点，降低了工程的施工难度，降低了施工成本，创造一定的经
济效益和社会效益。同意推荐申报局优秀施工方案评比。

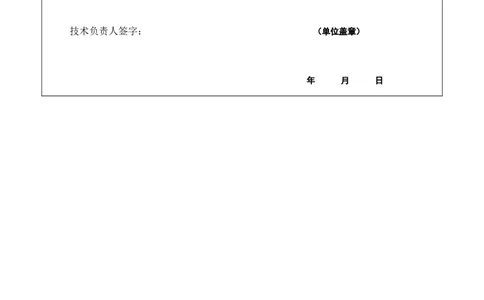

技术负责人签字： （单位盖章）
年 月 日
