附件二
2022 年度施工组织设计、施工方案编制技能竞赛申报表
一、项目基本情况
庆阳市海绵城市试点建设项目
申报单位 中建一局集团安装工程有限公司 项目名称
东郊湖建设工程

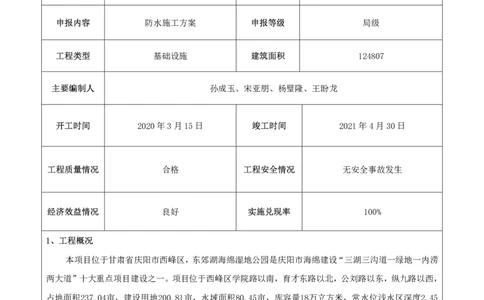

申报内容 防水施工方案 申报等级 局级
工程类型 基础设施 建筑面积 124807
主要编制人 孙成玉、宋亚朋、杨璧隆、王盼龙
开工时间 2020年3月15日 竣工时间 2021年4月30日
工程质量情况 合格 工程安全情况 无安全事故发生
经济效益情况 良好 实施兑现率 100%
1、工程概况
本项目位于甘肃省庆阳市西峰区，东郊湖海绵湿地公园是庆阳市海绵建设“三湖三沟道一绿地一内涝
两大道”十大重点项目建设之一。项目位于西峰区学院路以南，育才东路以北，公刘路以东，纵九路以西，
占地面积237.04亩，建设用地200.81亩，水域面积80.45亩，库容量18万立方米，常水位浅水区深度2.45
米，可调蓄容积7万立方米，雨水径流量指标贡献率20%。
项目为海绵城市建设工程，主要包括休闲广场、下沉式绿地、雨水花园、植草沟、雨水调蓄设施，同
时配套景观照明、音乐喷泉等设施，增加公园的效果，设计了防水土工材料、溢流口，雨水不大时，水量
可供给绿化浇灌用，雨量大时，水通过溢流口进入雨水系统，并入湖体。并通过源头消减、末端蓄存、超
标排放等三个原则对雨水进行组织调配，在场内布置海绵设施，通过构建不同形式的生态驳岸建立水体生
态，控制水体内源污染。海绵公园打造以雨水调蓄为主，并为广大市民提供文化、休闲、科普的区域文化休闲公园，体现庆阳
地域特色，打造天蓝、地绿、水碧、城美的生态宜居城市。
2、主要分项工程施工方法
防水工程施工主要流程为：基层处理→高分子聚乙烯丙（涤）纶防水卷材铺设→复合土工膜铺设、焊
接→检查验收→保护层施工。
（1） 基层处理：

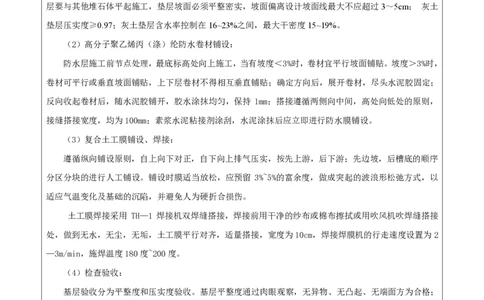

基体平整，土体坚实，不能凹凸不平、裂纹等，不能有尖锐物、石块、铁丝、木棒等杂物； 下部垫
层要与其他堆石体平起施工，垫层坡面必须平整密实，坡面偏离设计坡面线最大不应超过3～5cm； 灰土
垫层压实度≥0.97；灰土垫层含水率控制在16~23%之间，最大干密度15~19%。
（2）高分子聚乙烯丙（涤）纶防水卷材铺设：
防水层施工前节点处理，最底标高处向上施工，当有坡度＜3%时，卷材宜平行坡面铺贴。坡度＞3%时，
卷材可平行或垂直坡面铺贴，上下层卷材不得相互垂直铺贴；确定方向后，展开卷材，尽头水泥胶固定；
反向收起卷材后，随水泥胶铺开，胶水涂抹均匀，保持 1mm；搭接遵循两侧向中间，高处向低处的原则，
接缝搭接宽度，均为100mm；素浆水泥粘接剂涂刮，水泥涂抹后应立即进行防水膜铺设。
（3）复合土工膜铺设、焊接：
遵循纵向铺设原则，自上向下对正，自下向上排气压实，按先上游，后下游；先边坡，后槽底的顺序
分区分块的进行人工铺设。铺设时膜适当放松，应预留 3%~5%的富余度，做成突起的波浪形松弛方式，以
适应气温变化及基础的沉陷，并避免人为硬折合损伤。
土工膜焊接采用 TH—1 焊接机双焊缝搭接，焊接前用干净的纱布或棉布擦拭或用吹风机吹焊缝搭接
处，做到无水，无尘，无垢，土工膜平行对齐，适量搭接，宽度为10cm，焊接焊膜机的行走速度设置为2
—3m/min，施焊温度180度~200度。
（4）检查验收：
基层验收分为平整度和压实度验收。基层平整度通过肉眼观察，无异物、无凸起、无端面方为合格；
压实度检验分区域抽检，边坡、平台压实系数均≥0.97方为合格；
高分子聚乙烯丙（涤）纶防水卷材铺设质量验收，需对整个施工作业面进行验收，卷材铺设整体无露
底、打皱、翘曲、起空现象为合格；
复合土工布防水性能验收，防水作业施工面积较大，无法进行整体的闭水试验，采用气体打压方式进
行防水性能验收。对双缝充气长度为30-60mm双焊缝间充气压力达到0.15-0.2Mpa,保持1-5min,压力无明
显下降为合格。对单焊缝和T形结点及修补点应采取50cm×50cm方格进行真空检测,真空压力大于或等于
0.005Mpa,保持30s,肥皂液不起泡为合格。（5）保护层施工
复合土工膜的上部铺设 300 厚细沙缓冲层，支护层可见植物根截至其表面 10cm 一下。面层存在有对
符合土工膜有影响的特殊菌类，可用土壤杀菌剂处理。细沙缓冲层上铺设600后粘土层，压实系数≥0.8。
3、采用哪些新技术、技术创新点
1、采用双层防水结构，高分子聚乙烯涤纶防水卷材+复合土工布双层防水结构，高分子聚乙烯涤纶防
水卷材，铺设在处理过的地基上，增大与下层地基、上层土工布间的摩擦系数，有效消除地基变形对防水
的质量影响；利用复合土工布中间塑料薄膜的不透水性隔断水流，以其较大的抗拉强度和延伸率承受水压
和变形，更加安全可靠。

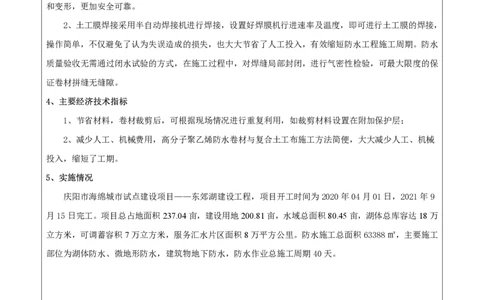

2、土工膜焊接采用半自动焊接机进行焊接，设置好焊膜机行进速率及温度，即可进行土工膜的焊接，
操作简单，不仅避免了认为失误造成的损失，也大大节省了人工投入，有效缩短防水工程施工周期。防水
质量验收无需通过闭水试验的方式，在施工过程中，对焊缝局部封闭，进行气密性检验，可最大限度的保
证卷材拼缝无缝隙。
4、主要经济技术指标
1、节省材料，卷材裁剪后，可根据现场情况进行重复利用，如裁剪材料设置在附加保护层；
2、减少人工、机械费用，高分子聚乙烯防水卷材与复合土工布施工方法简便，大大减少人工、机械
投入，缩短了工期。
5、实施情况
庆阳市海绵城市试点建设项目——东郊湖建设工程，项目开工时间为2020年04月01日，2021年9
月15日完工。项目总占地面积237.04亩，建设用地200.81亩，水域总面积80.45亩，湖体总库容达18万
立方米，可调蓄容积7万立方米，服务汇水片区面积8万平方公里。防水施工总面积63388㎡，主要施工
部位为湖体防水、微地形防水，建筑物地下防水，防水作业总施工周期40天。
