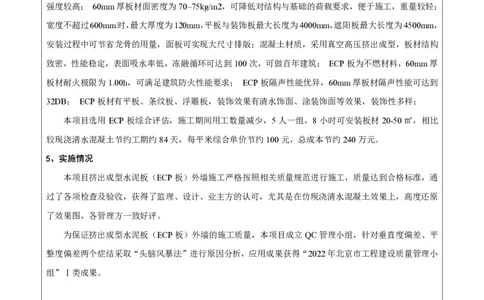

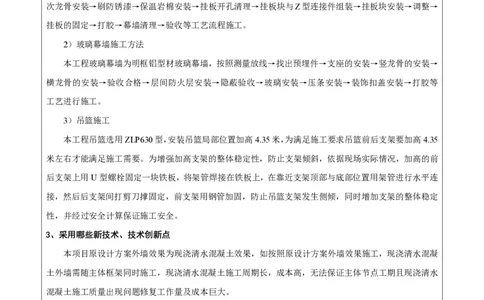

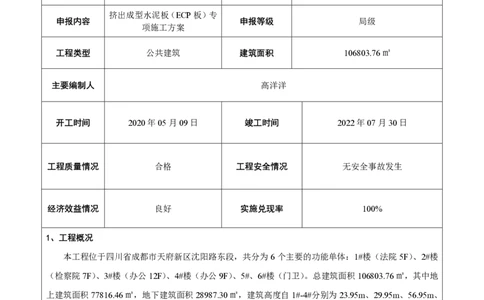

附件二 2022 年度施工组织设计、施工方案编制技能竞赛申报表 一、项目基本情况 中建一局集团安装工程有限 申报单位 项目名称 香山商务中心 公司 挤出成型水泥板（ECP板）专 申报内容 申报等级 局级 项施工方案 工程类型 公共建筑 建筑面积 106803.76㎡ 主要编制人 高洋洋 开工时间 2020年05月09日 竣工时间 2022年07月30日 工程质量情况 合格 工程安全情况 无安全事故发生 经济效益情况 良好 实施兑现率 100% 1、工程概况 本工程位于四川省成都市天府新区沈阳路东段，共分为6个主要的功能单体：1#楼（法院5F）、2#楼 （检察院7F）、3#楼（办公12F）、4#楼（办公9F）、5#、6#楼（门卫）。总建筑面积106803.76㎡，其中地 上建筑面积77816.46㎡，地下建筑面积28987.30㎡，建筑高度自1#-4#分别为23.95m、29.95m、56.95m、 43.60m。 玻璃幕墙最高标高 51.4 米，最大竖向分格 1200mm，最大横向分格 1400mm，主要玻璃构造为 6+12A+6mmLOW-E中空钢化玻璃，最大板块重量101kg，铝合金龙骨。 3#楼ECP板装竖向板最高标高58.6米，最大竖向分格4800mm，最大横向分格600mm，面板为60／ 100mm，最大板块重量152kg，型钢龙骨，约13000平米。 4#楼ECP板装饰面板最高标高47.6米，最大竖向分格4800mm，最大横向分格600mm，面板为60mm，最大板块重量171kg，型钢龙骨，约7000平米。 2、主要分项工程施工方法 外墙工程主要有：玻璃幕墙、ECP板装饰板、铝板、外墙涂料，主要采用吊篮施工。 1）挤出成型水泥板（ECP板）施工方法 面板采用60、100mm厚挂板，面板的连接系统为热镀锌Z型连接件系统；龙骨分别为120*80*5方钢， 80*60*5方钢，60*60*4方钢，L50*50*5角钢，钢材均采用镀锌处理。板材与连接件连接，用起重设备吊 装至对应位置，调整好后，拧紧对应螺丝连接。按照施工准备→测量放线→金属骨架加工→主龙骨安装→ 次龙骨安装→刷防锈漆→保温岩棉安装→挂板开孔清理→挂板块与Z型连接件组装→挂板块安装→调整→ 挂板的固定→打胶→幕墙清理→验收等工艺流程施工。 2）玻璃幕墙施工方法 本工程玻璃幕墙为明框铝型材玻璃幕墙，按照测量放线→找出预埋件→支座的安装→竖龙骨的安装→ 横龙骨的安装→验收合格→层间防火层安装→隐蔽验收→玻璃安装→压条安装→装饰扣盖安装→打胶等 工艺进行施工。 3）吊篮施工 本工程吊篮选用ZLP630型，安装吊篮局部位置加高4.35米，为满足施工要求吊篮前后支架要加高4.35 米左右才能满足施工需要。为增强加高支架的整体稳定性，防止支架倾斜，依据现场实际情况，加高的前 后支架上用U型螺栓固定一块铁板，将架管焊接在铁板上，在靠近支架顶部与底部位置用架管进行水平连 接，然后后支架间打剪刀撑固定，前支架用钢管加固，防止吊篮支架发生侧倾，同时增加支架的整体稳定 性，并经过安全计算保证施工安全。 3、采用哪些新技术、技术创新点 本项目原设计方案外墙效果为现浇清水混凝土效果，如按照原设计方案外墙效果施工，现浇清水混凝 土外墙需随主体框架同时施工，现浇清水混凝土施工周期长，成本高，无法保证主体节点工期且现浇清水 混凝土施工质量出现问题修复工作量及成本巨大。 采用挤出成型水泥板（装饰性：有平板、条纹板、浮雕板、装饰效果本项目选用近混凝土颜色的清水 饰面；工业化：采用自动化生产线，日产能可达 2000 平米，不受季节限制，冬季也可生产，尺寸在工厂 加工完成；绿色环保： ECP 板材料自身不含对人体有害物质，生产过程中均不产生废水、废气、有害化 学物质；可持续性：资源利用率高，最大限度发挥材料的物理性能和使用寿命，回收处理容易。）代替现 浇清水混凝土外墙，首先从效果上能满足现浇清水混凝土质感，其次从施工方法上采取干法安装方式代替 现浇形式，除打胶外，所有环节均为干法作业，外墙板不需再抹灰另装饰。用工数量减少，安装操作简单 易懂，根据外立面施工难度，5人一组，8小时可安装板材20~50㎡。施工效率高，缩短工期。围护系统保温，隔热，防火，气密性，水密性，抗风压，冻融，隔声，抗震都处于国际水平，最大程 度延长保温材料使用寿命。后期维护费用低。 ECP板材结构采用柔性连接，板材自重荷载由承重角钢承担，水平荷载由Z型挂件承担，板材之间预 留 6～15mm 的缝隙，在地震时，可以通过板材之间的间隙错位移动，防止板材相互碰撞破坏脱落。层间 位移可达到1/60，连接系统经历过日本神户地震的考验。 4、主要经济技术指标 ECP板实心抗压强度可达到60MPa，空心抗压强度大于10MPa，饱水状态下平均抗弯强度大于9MPa 强度较高； 60mm厚板材面密度为70~75kg/m2，可降低对结构与基础的荷载要求，便于施工，重量较轻； 宽度不超过600mm时，最大厚度为120mm，平板与装饰板最大长度为4000mm，遮阳板最大长度为4500mm， 安装过程中可节省龙骨的用量，面板可实现大尺寸排版；混凝土材质，采用真空高压挤出成型，板材结构 致密，性能稳定，表面吸水率低，冻融循环可达到100次，可做百年建筑； ECP板为不燃材料，60mm厚 板材耐火极限为1.00h，可满足建筑防火性能要求； ECP板隔声性能优异，60mm厚板材隔声性能可达到 32DB； ECP板材有平板、条纹板、浮雕板，装饰效果有清水饰面、涂装饰面等效果，装饰性多样； 本项目选用 ECP 板综合评估，施工期间用工数量减少，5 人一组，8小时可安装板材 20-50㎡，相比 较现浇清水混凝土节约工期约84天，每平米综合单价节约100元，总成本节约240万元。 5、实施情况 本项目挤出成型水泥板（ECP板）外墙施工严格按照相关质量规范进行施工，质量达到合格标准，通 过了各项检查及验收，获得了监理、设计、业主方的认可，尤其是在仿现浇清水混凝土效果上，高度还原 了效果图，各管理方一致好评。 为保证挤出成型水泥板（ECP板）外墙的施工质量，本项目成立QC管理小组，针对垂直度偏差、平 整度偏差两个症结采取“头脑风暴法”进行原因分析，应用成果获得“2022年北京市工程建设质量管理小 组”Ⅰ类成果。
