附件二
2022 年度施工组织设计、施工方案编制技能竞赛申报表
一、项目基本情况
中国建筑一局（集团）有限公 项目名称 海口市国际免税城项目(地块二）
申报单位
司北京分公司
可拆底模钢筋桁架楼承板综
申报内容 申报等级
合施工方案
二等奖
5.7万㎡
工程类型 民用 建筑面积
武永在、姚顺民、周冀伟、陈武、王绍来、马学建、史小右、胡先训、史红玉、马琦越
主要编制人
开工时间 2020 年 07 月30 日 竣工时间 2022年 08 月 30日
工程质量情况 海南省优质结构工程 工程安全情况 无事故
经济效益情况 良好 良好
实施兑现率
（简要介绍工程概况、主要分项工程施工方法、采用哪些新技术、技术创新点、主要经济技术指标、实施情
况。重点介绍申报项目实施效果。同时体现施组实施过程的动态管理）
1.工程概况
本工程用地面积24.84亩，总建筑面积5.76万㎡，其中地下建筑面积为1.46万㎡，地上建筑面积4.3
万㎡，地下1层，为车库及人防，1#楼地上9层，2#楼地上12层，3#楼地上9层，功能为商业+服务型公寓
2.主要分项工程施工方法、
为满足海南省装配式要求，本工程地上主体结构的模板工程采用铝模+可拆底模钢筋桁架楼承板体系。
3.采用的新技术
组合铝模体系及可拆底模钢筋桁架楼承板模板体系为本工程采用的新技术。
4. 技术创新点
4.1可拆底模钢筋桁架楼承板与铝模衔接方法
钢筋桁架楼承板无早拆体系，而底模只配置一套模板，因此拆模时仅拆除底模而保留可拆底模钢筋桁架楼承板。如何保证衔接位置的铝模C槽能够顺利拆除，两种工艺的衔接是此体系的难点。针对此难点，专
门设计了一种易拆件，便于底模阴角模（C槽）的拆除。如下图：

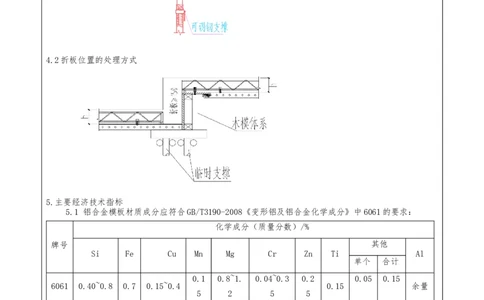

4.2折板位置的处理方式
5.主要经济技术指标
5.1 铝合金模板材质成分应符合GB/T3190-2008《变形铝及铝合金化学成分》中6061的要求：
化学成分（质量分数）/%
牌号 其他
Si Fe Cu Mn Mg Cr Zn Ti Al
单个 合计
0.1 0.8~1. 0.04~0.3 0.2 0.05 0.15
6061 0.40~0.8 0.7 0.15~0.4 0.15 余量
5 2 5 5
规定非比例延伸强度
牌号 状态 抗拉强度(N/mm2) 断后伸长率/%
(Rp0.2)/(N/mm2)
6061 T6 ≧265 ≧245 ≧8
5.2铝合金模板材质力学性能应符合GB5237.1-2017《铝合金建筑型材》中6061-T6的要求：
规定非比例延伸强度
牌号 状态 抗拉强度(N/mm2) 断后伸长率/%
(Rp0.2)/(N/mm2)
6061 T6 ≧290 ≧260 ≧10本工程采用的铝模底模标准如下，远远高于国家标准：
5.3铝合金标准模板采用成熟设计，模板整体刚度大，安装拆卸过程不易变形，操作快捷方便；
5.4可拆卸铝合金底模钢筋桁架楼承板体系操作轻便快捷、劳动强度低、效率高；
项目实施效果：

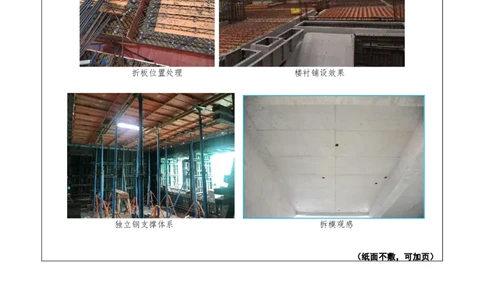

折板位置处理 楼衬铺设效果
独立钢支撑体系 拆模观感
（纸面不敷，可加页）
二、申报单位推荐意见
（从施工组织设计/施工方案具有的指导性、技术先进性、实施效果，降低成本及实施兑现率等方面作出
评价）
该项目为满足海南省海口市装配式建筑要求，在当地首次采用了可拆底模钢筋桁架楼承
板施工工艺。本施工工艺具有一定的先进性，施工方案针对此工艺描述详细，内容全面且完
整，符合规范要求，能够切实指导现场施工。涉及到计算的内容，计算依据合理、过程详细全
面、结论有效。施工方案经过了严谨的论证，针对各种难点提出相应的解决措施。实施后混凝土楼板的钢筋间距、保护层厚度、楼板平整度等质量可控，且观感良好，效果良好。
方案在项目运用过程中有效节约了垂直运输、脚手架及其他措施陈本，且此工艺得到了
有效推广，取得了良好的经济和社会效益。
同意推荐申报局优秀施工方案。
技术负责人签字： （单位盖章）
年 月 日
