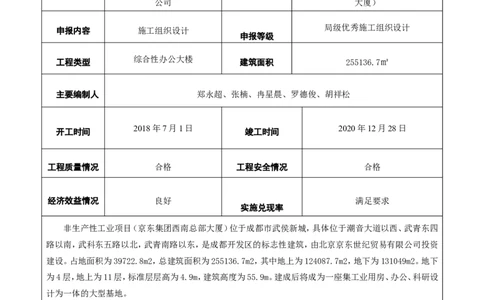

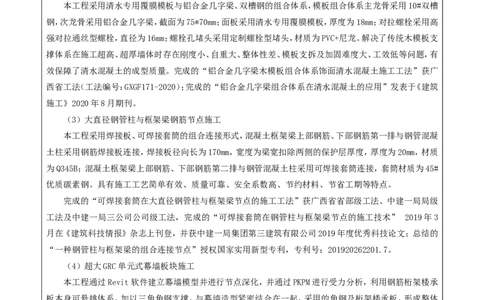

附件二 2022 年度施工组织设计、施工方案编制技能竞赛申报表 一、项目基本情况 申报单位 中建一局集团第三建筑有限 项目名称 非生产性工业项目（京东集团西南总部 公司 大厦） 局级优秀施工组织设计 申报内容 施工组织设计 申报等级 综合性办公大楼 工程类型 建筑面积 255136.7㎡ 主要编制人 郑永超、张楠、冉星晨、罗德俊、胡祥松 2018年7月1日 2020年12月28日 开工时间 竣工时间 工程质量情况 合格 工程安全情况 合格 经济效益情况 良好 满足要求 实施兑现率 非生产性工业项目（京东集团西南总部大厦）位于成都市武侯新城，具体位于潮音大道以西、武青东四 路以南，武科东五路以北，武青南路以东，是成都开发区的标志性建筑，由北京京东世纪贸易有限公司投资 建设。占地面积为39722.8m2，总建筑面积为255136.7m2，其中地上为124087.7m2，地下为131049m2。地下 为4层，地上为11层，标准层层高为4.9m，建筑高度为55.9m。建成后将成为一座集工业用房、办公、科研设 计为一体的大型基地。 本施工组织设计针对办公楼建筑的特点，从新技术、新工艺、新材料下手，针对办公楼建筑工程在模架 体系、结构施工、装饰装修施工等技术领域的施工难题攻克技术难关，形成了关于钢结构以及清水混凝土施 工等领域关键施工技术，如“大跨度悬挑钢桁架悬挂结构体系技术”、“清水混凝土施工技术”、“大直径 钢管柱与框架梁钢筋节点技术”、“超大GRC单元式幕墙板块施工技术”、“复杂基坑开挖和抗浮锚杆施 工技术”等，通过实际应用积累宝贵经验，总结大型综合办公楼建筑的工程特点、难点，为今后承接类似的 改造工程做好充分准备。 主要分项工程施工方法： （1）大跨度悬挑钢桁架悬挂结构体系施工：本工程采用“顺作法”方法施工，即通过设置临时拉杆安装底部的大跨度悬挑梁，再依次自下而上施 工屋面顶部的桁架层、安装钢拉杆。通过运用Tekla软件建立钢结构模型进行节点深化，再通过PKPM软件 建立计算模型，进行施工全过程模拟分析，计算构件变形值，确定加工、安装预起拱值，根据三维结构模型出 具二维构件图纸，指导工厂进行加工、现场工人进行拼装。此过程有效控制了施工安装精度，提高了施工效 率，为高精度的悬挑构件空间拼装提供了技术保障。完成的“大跨度悬挑钢桁架悬挂结构体系顺作法施工 工法”获四川省省部级工法、中建一局局级工法及中建一局三公司公司级工法；完成的“大跨度悬挑钢桁 架悬挂结构体系顺作法施工技术”获四川省工法（工法编号：SCGF432-2019）。 （2）清水混凝土施工 本工程采用清水专用覆膜模板与铝合金几字梁、双槽钢的组合体系，模板组合体系主龙骨采用10#双槽 钢，次龙骨采用铝合金几字梁，截面为75*70mm；面板采用清水专用覆膜模板，厚度为18mm；对拉螺栓采用高 强对拉通丝型螺栓，直径为16mm；螺栓孔堵头采用定制螺栓型堵头，材质为PVC+尼龙。解决了传统木模板支 撑体系在施工超高、超厚墙体时存在刚度小、自重大、整体性差、模板支拆及加固难度大、工效低等问题，有 效保障了清水混凝土的成型质量。完成的“铝合金几字梁木模板组合体系饰面清水混凝土施工工法”获广 西省工法（工法编号：GXGF171-2020）；完成的“铝合金几字梁组合体系在清水混凝土的应用”发表于《建筑 施工》2020年8月期刊。 （3）大直径钢管柱与框架梁钢筋节点施工 本工程采用焊接板、可焊接套筒的组合连接形式，混凝土框架梁上部钢筋、下部钢筋第一排与钢管混凝 土柱采用钢筋焊接板连接，焊接板径向长为170mm，宽度为梁宽扣除两侧的保护层厚度，厚度为20mm，材质 为Q345B；混凝土框架梁上部钢筋、下部钢筋第二排与钢管混凝土柱采用可焊接套筒连接，套筒材质为45# 优质碳素钢。具有施工工艺简单有效、质量可靠、安全系数高、节约材料、节省工期等特点。 完成的“可焊接套筒在大直径钢管柱与框架梁节点的施工工法”获广西省省部级工法、中建一局局级 工法及中建一局三公司公司级工法，完成的“可焊接套筒在钢管柱与框架梁节点的施工技术” 2019年3 月在《建筑科技情报》杂志上刊登，并获中建一局集团第三建筑有限公司2019年度优秀科技论文；总结的 “一种钢管柱与框架梁的组合连接节点”授权国家实用新型专利，专利号：201920262201.7。 （4）超大GRC单元式幕墙板块施工 本工程通过Revit软件建立幕墙模型并进行节点深化，并通过PKPM进行受力分析，利用钢筋桁架楼承 板本身可悬挑体系，加以三角角钢支撑，与幕墙造型紧密结合在一起，采用的角钢及桁架楼承板，形成整体 的装配式结构，省去大量的钢管、木方，节约了工期，降低了安全隐患，满足了紧张的工期以及解决超高悬挑 锯齿施工带来的安全隐患；采用预埋柔性钢板抗震构造+方钢管龙骨组合体系，利用其高抗弯、抗拉、抗剪和 抗冲击强度的特点，提高了GRC板的抗裂性能；设置一种防火垂板及防火封堵一体化节点，解决了混凝土防 火吊板模板架体支设难度大，安全风险高，施工周期长等难题；通过在悬空部位的楼板底部设置的一道水平 单轨吊，与屋顶设置的一道环形单轨吊的组合方式，进行无缝对接，解决了建筑内庭幕墙安装施工难题。完 成的“超高悬挑锯齿板斜支撑施工技术”发表于《建筑技术》2020年11月期刊。 （5）复杂基坑开挖和抗浮锚杆施工 该技术采用Revit软件，利用软件空心剪切方式，以图纸和规范为基础，按现场划分的流水段进行基坑开挖模型的搭建，然后将轴线与复杂基坑各条上、下口线进行标注；模型搭建完毕后，将空心剪切前后的模 型分别提取体积，相减得出挖方量；最后导入抗浮锚杆定位图与模型进行精确定位绑定，通过Revit标高标 注的功能，对应标注每一根的抗浮锚杆的顶标高。将各个流水段的开挖平面图及三维图进行导出，并将抗浮 锚杆编号及标高整理成EXCLE表格，再提取图纸节点及规范要求，统一整合进一张二维码当中，便于现场管 理人员携带及管理。现场可利用此二维码进行抗浮锚杆标高的控制以及基坑上、下口线的放样。 通过以施工组织设计为指导，对各分部分项工程深化设计以顺利完成整体工程的实施。采用“大跨度 悬挑钢桁架悬挂结构体系技术”，通过设置临时拉杆安装底部的大跨度悬挑梁，解决了大跨度悬挑梁安装 精度低、安装难度大的问题；采用“清水混凝土施工技术”，解决了常规体系刚度小、自重大、整体性差、工 效低等问题，同时提高了清水混凝土蝉缝、明缝、螺栓孔以及混凝土整体的成型质量；采用“大直径钢管柱 与框架梁钢筋节点技术”，解决了各个工序在同一时间段、同一工作面交叉作业影响施工的问题，保证了施 工质量和进度；采用“超大GRC单元式幕墙板块施工技术”，有效保证了超大GRC单元板块的成型质量，提 高了施工安装精度，对推动我国新型复合材料以及高新技术的应用具有重要意义；采用“复杂基坑开挖和 抗浮锚杆施工技术”，解决了复杂位置基坑开挖和抗浮锚杆施工的问题，节省了大量的管理成本，缩短了施 工工期。通过新技术的推广应用，对技术难点的改进创新，提高了施工质量，保证了施工安全，降低了施工成 本，取得了良好的经济效益，节约施工成本约612.84万元。二、申报单位推荐意见 （从施工组织设计/施工方案具有的指导性、技术先进性、实施效果，降低成本及实施兑现率等方面作出 评价） 工程以非生产性工业项目（京东集团西南总部大厦）施工组设计为核心指导，围绕工程施工难点，积极 进行技术攻关，通过相关课题研究，形成一套应用面广、适用性强的大型综合办公楼施工技术，从而缩短施 工工期、提升工程质量、保障施工安全并有效降低了施工成本，得到业主、监理、设计等多方一致好评，取得 良好的经济效益，实现四节一环保的绿色施工核心理念，同时提高了企业的品牌形象，增强了企业核心竞争 力，对推动我国大型综合办公楼建筑的建设发展具有积极意义。 在施工组织设计的总领下，非生产性工业项目（京东集团西南总部大厦）总结形成的“回字重叠复杂异 形超高清水组合结构综合施工技术”，经2021年北京市专家会议鉴定，达到国际领先水平。在全周期施工 过程中总结获得发明专利奖1项，实用新型专利奖6项；获得省部级工法5篇，局级工法8篇，其他奖项若 干。 本施工组织设计编制科学合理，具有较强的针对性，对施工具有较好的指导作用。推荐申报优秀施工组 织设计。 技术负责人签字： （单位盖章） 年 月 日
