附件二
2022 年度施工组织设计、施工方案编制技能竞赛申报表

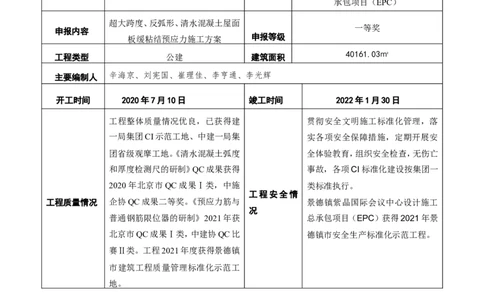

一、项目基本情况
申报单位 项目名称 景德镇紫晶国际会议中心设计施工总
中建一局华江建设有限公司
承包项目（EPC）
超大跨度、反弧形、清水混凝土屋面
一等奖
申报内容
申报等级
板缓粘结预应力施工方案
40161.03㎡
工程类型 公建 建筑面积
主要编制人 辛海京、刘宪国、崔理佳、李亨通、李光辉
开工时间 2020年7月10日 竣工时间 2022年1月30日
工程整体质量情况优良，已获得建 贯彻安全文明施工标准化管理，落
一局集团CI示范工地、中建一局集 实各项安全保障措施，定期开展安
团省级观摩工地。《清水混凝土弧度 全体验教育，组织安全检查，无伤亡
和厚度检测尺的研制》QC成果获得 事故，各项CI标准化建设按集团一
2020年北京市QC成果Ⅰ类，中施 类标准执行。
工程安全情
工程质量情况 企协QC成果二等奖。《预应力筋与 景德镇紫晶国际会议中心设计施工
况
普通钢筋限位器的研制》2021年获 总承包项目（EPC）获得2021年景
北京市QC成果Ⅰ类，中建协QC比 德镇市安全生产标准化示范工程。
赛Ⅱ类。工程2021年度获得景德镇
市建筑工程质量管理标准化示范工
地。会议厅2屋面纵梁、板应用缓 正弧、反弧形、单曲面、大直径
粘结预应力结构体系，可以降低屋 （11.24米）、木纹、清水混凝土，会议
面梁的高度、降低板厚，可节省支 厅2屋面纵梁、板采用缓粘结预应
梁、板模板所花费的人工费、材料费 力结构体系，工艺复杂。屋面形式新
（模板、钢筋、混凝土）和节省施工机 颖，受力较大，跨度达到54.4米，采
械费即塔吊吊装费等，比普通结构 用了缓粘结预应力技术，有效避免
可节省混凝土﹑模板﹑钢筋等费 了清水混凝土梁板裂缝的出现，观
用，缓粘结预应力体系，解决了张拉 感效果良好。
时固定端混凝土开裂和张拉力损

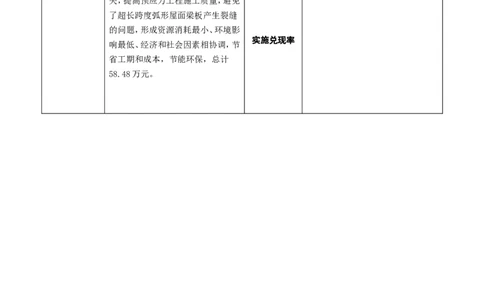

经济效益情况
失，提高预应力工程施工质量，避免
了超长跨度弧形屋面梁板产生裂缝
的问题，形成资源消耗最小、环境影
实施兑现率
响最低、经济和社会因素相协调，节
省工期和成本，节能环保，总计
58.48万元。（简要介绍工程概况、主要分项工程施工方法、采用哪些新技术、技术创新点、主要经济技术指标、实施情
况。重点介绍申报项目实施效果。同时体现施组实施过程的动态管理）
一、工程概况
1、工程位于景德镇昌江区新平路168号，占地面积为71939.46平方米，建筑面积为40161.03平方米。
工程有11个单体建筑，包括会议厅1#~5#会议厅、1#~6#酒店。11个单体屋面7个为反弧形楼板和4个正弧
形楼板，建筑高度9.5~16.05m。屋面板采用正、反弧形、单曲面、木纹、清水混凝土，会议厅2屋面梁、板采用
缓粘接预应力施工技术。会议厅区域地下1层，地上2/3层，酒店区域地上1~4层，本工程基础结构形式为
桩基+筏板基层，主体结构形式为框架-剪力墙结构，屋面结构形式为正弧形、反弧形、单曲面结构体系。
2、本项目施工场地三面环山，其中部分建筑依山而建，且部分区域山体标高变化多，地形复杂。

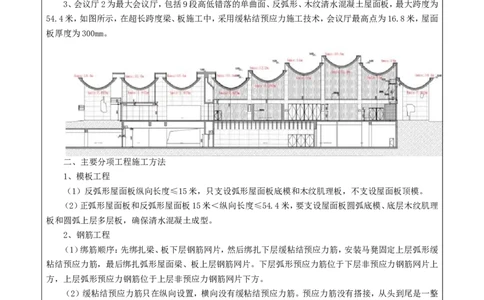

3、会议厅2为最大会议厅，包括9段高低错落的单曲面、反弧形、木纹清水混凝土屋面板，最大跨度为
54.4米，如图所示，在超长跨度梁、板施工中，采用缓粘结预应力施工技术，会议厅最高点为16.8米，屋面
板厚度为300mm。
二、主要分项工程施工方法
1、模板工程
（1）反弧形屋面板纵向长度≤15米，只支设弧形屋面板底模和木纹肌理板，不支设屋面板顶模。
（2）正弧形屋面板和反弧形屋面板15米＜纵向长度≤54.4米，要支设屋面板圆弧底模、底层木纹肌理
板和圆弧上层多层板，确保清水混凝土成型。
2、钢筋工程
（1）绑筋顺序：先绑扎梁、板下层钢筋网片，然后绑扎下层缓粘结预应力筋，安装马凳固定上层弧形缓
粘结预应力筋，最后绑扎弧形屋面梁、板上层钢筋网片。下层弧形预应力筋位于下层非预应力钢筋网片上
方，上层弧形预应力钢筋位于上层非预应力钢筋网片下方。
（2）缓粘结预应力筋只在纵向设置，横向没有缓粘结预应力筋。预应力筋没有搭接，从头到尾是一整
根。穿预应力筋过程中要保证端头节点位置准确，预应力筋按设计间距均匀分布，不允许预应力筋（钢绞线）
与梁、板钢筋摩擦力过大，防止损坏预应力筋外皮导致缓凝粘合剂外流。
（3）当预埋件位置与预应力筋位置冲突时，要满足机电专业灯槽或者灯孔等避让纵向预应力筋（钢绞
线）；当普通钢筋与预应力筋（钢绞线）位置冲突时，要满足普通钢筋避让纵向预应力筋（钢绞线）。
3、混凝土工程
对于反弧形屋面板，15米＜纵向长度≤54.4米，要支设屋面板圆弧底模、底层木纹肌理板和圆弧上层多
层板，即双层模板，其浇筑顺序为纵向从两端向中间，横向是从最低点向最高点进行浇筑。上层板在圆弧屋
面板上部设混凝土浇筑口，纵向间距为1.5米。三、采用新技术和技术创新点
1、会议厅和酒店采用正、反弧形、单曲面、大直径（11.24米）、大跨度（54.4米）、木纹、清水混凝土施工
技术。
技术创新点主要包括：模板工程，对于正、反弧形、单曲面、大直径、大跨度、木纹、清水混凝土，采用支
设屋面板圆弧底模、底层木纹肌理板和圆弧上层多层板，即双层模板施工技术。
2、缓粘结预应力施工技术在超长跨度屋面梁、板中的运用，目前国内廊坊潮白河喜来登酒店宴会厅梁
最大跨度为27米，承德市展览馆井字梁最大跨度为32.4×33.2米，均小于本项目54.4米。
3、缓粘结预应力在反弧形屋面梁、板中的运用，目前国内未有缓粘结预应力筋用在反弧形屋面板中的
实例。

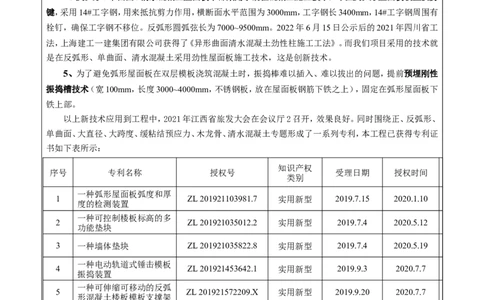

4、反弧形、单曲面、清水混凝土屋面板下部采用了劲性混凝土施工技术，即在反弧形屋面板设置抗剪
键，采用14#工字钢，用来抵抗剪力作用，横断面水平范围为3000mm，工字钢长3400mm，14#工字钢周围有
栓钉，确保工字钢不移位。反弧形圆弧弦长为7000~9500mm。2022年6月15日公示后的2021年四川省工
法，上海建工一建集团有限公司获得了《异形曲面清水混凝土劲性柱施工工法》。而我们项目采用的技术就
是在反弧形、单曲面、清水混凝土采用劲性屋面板施工技术，这是创新技术。
5、为了避免弧形屋面板在双层模板浇筑混凝土时，振捣棒难以插入、难以拔出的问题，提前预埋刚性
振捣槽技术（宽100mm，长度3000~4000mm，不锈钢板，放在屋面板钢筋下铁之上），固定在弧形屋面板下
铁上部。
以上新技术应用到工程中，2021年江西省旅发大会在会议厅2召开，效果良好。同时围绕正、反弧形、
单曲面、大直径、大跨度、缓粘结预应力、木龙骨、清水混凝土专题形成了一系列专利，本工程已获得专利证
书如下表所示：
知识产权
序号 专利名称 授权号 受理日期 授权时间
类别
一种弧形屋面板弧度和厚
1 ZL 201921103981.7 实用新型 2019.7.15 2020.1.10
度的检测装置
一种可控制楼板标高的多
2 ZL 201921035012.2 实用新型 2019.7.4 2020.5.12
功能垫块
3 一种墙体垫块 ZL 201921035822.8 实用新型 2019.7.4 2020.5.19
一种电动轨道式锤击模板
4 ZL 201921453642.1 实用新型 2019.9.3 2020.7.7
振捣装置
一种可伸缩可移动的反弧
5 ZL 201921572209.X 实用新型 2019.9.20 2020.7.7
形混凝土楼板模板支撑架
一种内凹弧形清水混凝土
6 ZL 202021300232.6 实用新型 2020.7.7 2021.1.15
屋面预埋线盒安装体系
一种具有机电减震降噪功
7 ZL 202020640409.0 实用新型 2020.4.24 2021.1.29
能的弧形屋顶系统
一种清水混凝土内凹弧形
8 ZL 202021300225.6 实用新型 2020.7.6 2021.3.2
屋面内边梁吊模系统
一种清水混凝土外墙脚手
9 架支设构造及脚手架支设 ZL 202021044683.8 实用新型 2020.6.9 2021.3.9
体系
一种弧形木纹清水混凝土
10 ZL 202021306297.1 实用新型 2020.7.6 2021.4.2
屋面模板体系11 一种预应力钢筋布设节点 ZL 202021887849.2 实用新型 2020.9.2 2021.5.28
一种单曲面清水混凝土木
12 纹屋面模板系统及其施工 ZL 202010643731.3 发明 2020.7.7 2021.8.24
方法
一种弧形屋面预应力钢筋
13 ZL 202010910235.X 发明 2020.9.2 2022.4.15
布设系统及其施工方法
一种用于预应力钢绞线或
14 预应力筋固定端的挤压工 ZL 202123332768.3 实用新型 2021.12/.29 2022.5.13
具
四、主要经济技术指标
（1）与其他普通混凝土施工相比，清水混凝土没有抹灰、吊顶、刮腻子等工序，避免二次结构拆改，节
能、环保、不污染环境，节约腻子粉、涂料、水泥等建筑材料，降低材料成本达50%。
（2）采用预埋刚性振捣槽技术
（3）通过BIM技术，运用BIM模型辅助施工，提高构件正、反弧形屋面板加工精度，减少材料损耗10%。
（4）利用放线机器人进行测放，快速、精准，节约放线工序时间80%，降低人工成本。
（5）设计师采用清水木纹混凝土，与周围山、树木大自然有机的融合在一起，实现了古建筑与环境相互
交融的关系，并打造具有东方情怀的自然心境，施工质量控制较好。
（6）采用缓粘结预应力施工和张拉，节省了工期约5天，节省58.48万元，并推出了预应力筋固定端的
挤压工具专利技术。
（7）对超长跨度屋面梁板施工中，采用缓粘结预应力施工和张拉，确保屋面梁、板不产生裂缝，技术先
进、合理。
五、实施效果
目前，会议厅1~5于2021年5月16日交付甲方使用，甲方于2021年5月17~19日，在会议厅2召开了
江西省旅游发展大会和景德镇市政协第一、第二次代表大会等，酒店1~6已经竣工。会议厅正、反弧形立面
效果良好。会议厅2屋面板未出现裂缝，观感效果良好。
本工程顺应山势，充分利用现有的平地，将尺度大小不一，高低不同的建筑插入到山谷之中，更多的是
体现一种文化和思想，会议厅和酒店与周围山、树木大自然有机的融合在一起。
紫晶国际会议中心会议厅和酒店建造过程中，项目部通过动态管理、开展QC活动，运用弧形检测尺测
量屋面板弧度和弧度，不断提高正、反弧形、单曲面、大直径、大跨度、木纹、清水混凝土的安装精度。
本方案实现了建筑效果的同时降低了工程成本，并提前工期5天，获得了建设单位、设计单位、监理单
位、当地监督站及社会各界的一致好评。本工程可58.48万元，经济效益显著，提升了华江公司在木纹、清水
混凝土、缓粘结预应力施工领域的竞争力，国际会议中心项目成为了当地地标性建筑。
六、动态管理
由于项目部对会议厅和酒店建模，为验证方案的可行性，施工中运用BIM 技术进行了1：1模型施工，
对单曲面反弧形屋面梁板缓粘结预应力绑筋、和支模方法及浇筑混凝土等进行了有益地摸索，为会议厅大
跨度反弧形屋面梁板施工积累了经验，将问题在模型施工阶段解决，之后再进行大面积、大跨度反弧形屋面
板施工。本项目从2020年~今，共获得国家级和省部级BIM奖项达9项。
根据工期要求，以经济合理性为前提，成立辛海京QC小组，积极开展QC活动，通过PDCA循环体系，逐
步攻克弧形屋面板弧度和厚度、反弧形屋面板机电线盒、幕墙预埋件上精确定位及细部节点技术问题的处
理，采用多种措施，并形成《清水混凝土屋面板弧度和厚度检测尺的研制》、《预应力筋与普通钢筋限位器的研制》等QC成果，并获得了2021年中建一局工法、江西省工法、四川省工法等，其中一种预应力钢筋布设节
点获得2022年中施企协第二届高推广价值专利大赛三等奖。二、申报单位推荐意见
（从施工组织设计/施工方案具有的指导性、技术先进性、实施效果，降低成本及实施兑现率等方面作出
评价）
该方案针对性强，各个环节、工序考虑充分、指导性强。项目部通过BIM技术和数字化技术，模拟1:1实
体模型进行实施验证，并制作弧形屋面板弧度和厚度检测尺，弧度可确保建筑外观立面效果，厚度检测可确
保屋面板耐久性，并利用放线机器人进行精度控制，确保了正、反弧形、单曲面、大直径、大跨度、木纹、清水
混凝土施工质量，放线精度高，弧形模板可周转使用，通过实际应用，经济效益显著。采用缓粘结预应力施
工，采用了多项创新技术。通过研发和创新技术总结，形成了发明专利等多项科技成果和QC成果，特推荐申
报集团2022年优秀施工方案一等奖。
技术负责人签字： （单位盖章）
2022年7月11日
