附件二
2022 年度施工组织设计、施工方案编制技能竞赛申报表
一、项目基本情况
中建一局集团安装工程有限 大庆石化公司生活污水处理提标改造

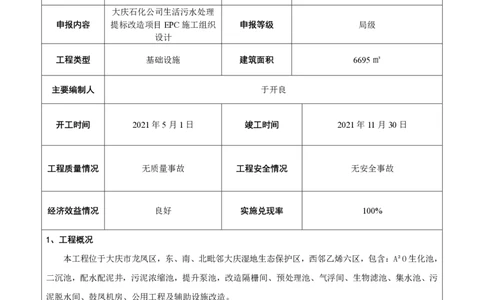

申报单位 项目名称
公司 项目EPC
大庆石化公司生活污水处理
申报内容 提标改造项目EPC施工组织 申报等级 局级
设计
工程类型 基础设施 建筑面积 6695㎡
主要编制人 于开良
开工时间 2021年5月1日 竣工时间 2021年11月30日
工程质量情况 无质量事故 工程安全情况 无安全事故
经济效益情况 良好 实施兑现率 100%
1、工程概况
本工程位于大庆市龙凤区，东、南、北毗邻大庆湿地生态保护区，西邻乙烯六区，包含：A²O生化池，
二沉池，配水配泥井，污泥浓缩池，提升泵池，改造隔栅间、预处理池、气浮间、生物滤池、集水池、污
泥脱水间、鼓凤机房、公用工程及辅助设施改造。
项目总建筑面积为6596㎡，为现浇钢筋混凝土结构；A²O生化池建筑面积 3479 ㎡，地上一层，高度
7m，二沉池建筑面积 1413㎡，地上一层，建筑高度6.3m，污泥浓缩池建筑面积136.5㎡，地上一层，建
筑高度5.7m，污泥平衡池池建筑面积108㎡，地上一层，建筑高度5.3m，提升泵池建筑面积33.6㎡，半
地下一层，建筑高度6m。
本项目机电设备安装工程施工主要包括：供电干线、电气动力系统、电气照明系统、UPS 供电系统、
防雷接地系统、供电系统接地、等电位接地系统等以及5个新建单体，9个改造单体的72个类型400多台设备的安装。
2、主要分项工程施工方法
在施工过程中根据施工组织设计的要求，编制了土方工程、基坑支护工程、筏板基础砼工程、临时用
电、模板工程、脚手架工程、屋面工程、门窗工程、保温节能工程等专项施工方案，并编制了安全事故应
急救援预案。
分部分项工程施工前，根据施工组织设计和专项施工方案的要求，对班组进行了详细的书面的技术交
底，让操作人员知道各分部分项工程的施工工艺和控制要点。

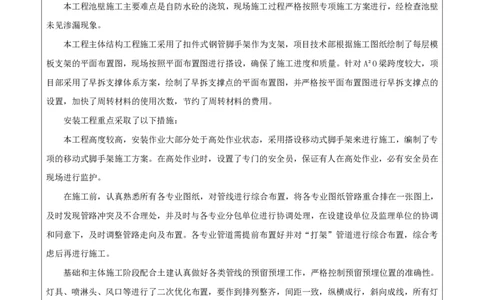

本工程池壁施工主要难点是自防水砼的浇筑，现场施工过程严格按照专项施工方案进行，经检查池壁
未见渗漏现象。
本工程主体结构工程施工采用了扣件式钢管脚手架作为支架，项目技术部根据施工图纸绘制了每层模
板支架的平面布置图，现场按照平面布置图进行搭设，确保了施工进度和质量。针对A²O梁跨度较大，项
目部采用了早拆支撑体系方案，绘制了早拆支撑点的平面布置图，并严格按平面布置图进行早拆支撑点的
设置，加快了周转材料的使用次数，节约了周转材料的费用。
安装工程重点采取了以下措施：
本工程高度较高，安装作业大部分处于高处作业状态，采用搭设移动式脚手架来进行施工，编制了专
项的移动式脚手架施工方案。在高处作业时，设置了专门的安全员，保证有人在高处作业，必有安全员在
现场进行监护。
在施工前，认真熟悉所有各专业图纸，对管线进行综合布置，将各专业图纸管路重合排在一张图上，
及时发现管路冲突及不合理处，并及时与各专业分包单位进行协调处理，在设建设单位及监理单位的协调
和同意下，及时调整管路走向及布置。各专业管道需提前布置好并对“打架”管道进行综合布置，综合考
虑后再进行施工。
基础和主体施工阶段配合土建认真做好各类管线的预留预埋工作，严格控制预留预埋位置的准确性。
灯具、喷淋头、风口等进行了二次优化布置，要作到排列整齐，间距一致，纵横成行，斜向成线，所有灯
具、喷淋头、风口要布置在吊顶板中心，提高观感效果。
本工程设备较多，设备安装的效果，直接影响到工程的使用性和安全性，施工前进行了的专业安全技
术交底，严格检查设备安装的精确度，严格控制设备安装偏差，确保使用的可靠性和安全性。3、采用哪些新技术、技术创新点
1）新技术
序号 编号 技术名称 应用情况
1 6.1 基于BIM技术的管线综合技术 整个工程机电管线
2 6.5 机电管线及设备工厂化预制技术 管道安装
3 6.11 建筑机电系统全过程调试技术 项目机电联合调试
4 10.1 基于BIM的现场施工管理信息技术 项目管理
5 10.4 基于互联网的项目多方协同管理技术 项目管理

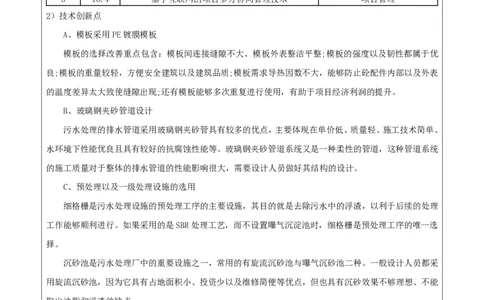

2）技术创新点
A、模板采用PE镀膜模板
模板的选择改善重点包含：模板间连接缝隙不大、模板外表整洁平整;模板的强度以及韧性都属于优
良;模板的重量较轻，方便安全建筑以及建筑品质;模板需求导热因数不大，能够防止砼配件内部以及外表
的温度差异太大致使缝隙出现;还有模板能够多次重复进行使用，有助于项目经济利润的提升。
B、玻璃钢夹砂管道设计
污水处理的排水管道采用玻璃钢夹砂管具有较多的优点，主要体现在单价低、质量轻、施工技术简单、
水环境下性能优良且具有较好的抗腐蚀性能等。玻璃钢夹砂管道系统又是一种柔性的管道，这种管道系统
的施工质量对于整体的排水管道的性能影响很大，需要设计人员做好其结构的设计。
C、预处理以及一级处理设施的选用
细格栅是污水处理设施的预处理工序的主要设施，其目的就是去除污水中的浮渣，以利于后续的处理
工作能够顺利进行。如果采用的是SBR处理工艺，而不设置曝气沉淀池时，细格栅是预处理工序的唯一选
择。
沉砂池是污水处理厂中的重要设施之一，常用的有旋流沉砂池与曝气沉砂池二种。一般设计人员都采
用旋流沉砂池，因为它具有占地面积小、投资少以及维修简便等优点，但也具有沉砂效果不够理想、不能
取出油脂和浮渣的缺点。
初沉池是污水处理厂中的常用处理设施，节能性和经济性好而广受人们的喜欢。但一般设计上尽量避
免使用初沉池而多保留一些碳源。只有在处理合流制的污水时，则不能避免使用初沉池，使用该设施可以
有效地降低水流的污染程度，并降低后续的污水处理工序的水利负压，有利于节约处理费用。
4、主要经济技术指标
大庆石化公司生活污水处理厂提标改造项目 EPC 位于大庆市龙凤区大庆石化水气厂，该项目始建于
2002年，初始设计日处理污水量2000t，随着该地区的发展，大龄的污水处理厂已经不能满足该地区日常的污水处理需要，老旧的设备导致污水处理水质不达标，该污水厂位于大庆湿地保护区内，不达标的污水
排放导致湿地被污染，该污水厂被中央点名且为中央督导组重点关注项目，每日为了达到国标的A级排放
标准，需要投入大量的人力物力，每天花费在5万元以上，经过提标改造后，日处理量2.5万吨，进水水
质CODcr：500mg/l，BOD：260mg/l,SS：260mg/l，NH3-N：60mg/l，TN：70mg/l，TP：7.5mg/l，出水水质
CODcr：30mg/l，BOD：6mg/l,SS：5mg/l，NH3-N：1.5（2.5）mg/l，TN：15mg/l，TP：0.3mg/l，粪大肠菌
群：1000 个/l，处理工艺A²O生产工艺，污泥量设计污泥量 18.23tDS/d，含水率 99.2%，污泥体积 2279m
³/d，出场污泥含水滤 80%，污泥体积 88m³/d。

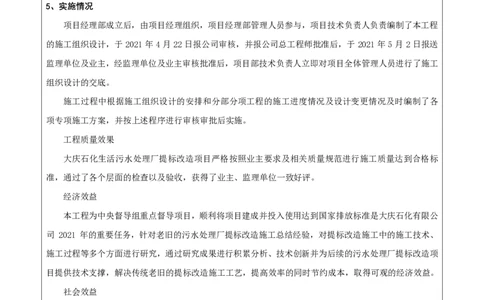

5、实施情况
项目经理部成立后，由项目经理组织，项目经理部管理人员参与，项目技术负责人负责编制了本工程
的施工组织设计，于 2021年4 月22日报公司审核，并报公司总工程师批准后，于 2021年5月 2日报送
监理单位及业主，经监理单位及业主审核批准后，项目部技术负责人立即对项目全体管理人员进行了施工
组织设计的交底。
施工过程中根据施工组织设计的安排和分部分项工程的施工进度情况及设计变更情况及时编制了各
项专项施工方案，并按上述程序进行审核审批后实施。
工程质量效果
大庆石化生活污水处理厂提标改造项目严格按照业主要求及相关质量规范进行施工质量达到合格标
准，通过了各个层面的检查以及验收，获得了业主、监理单位一致好评。
经济效益
本工程为中央督导组重点督导项目，顺利将项目建成并投入使用达到国家排放标准是大庆石化有限公
司 2021 年的重要任务，针对老旧的污水处理厂提标改造施工总结经验，对提标改造施工中的施工技术、
施工过程等多个方面进行研究，通过研究成果进行积累分析、技术创新并为后续的污水处理厂提标改造项
目提供技术支撑，解决传统老旧的提标改造施工工艺，提高效率的同时节约成本，取得可观的经济效益。
社会效益
良好社会支撑将为提高施工质量、减少工期提供坚实的基础，能为我们达到业主满意要求提供保障。
各方满意就是我们前进的动力和发展基石。优良的施工质量将为公司获得良好的社会效益和环保效益。
