附件二
2022 年度施工组织设计、施工方案编制技能竞赛申报表

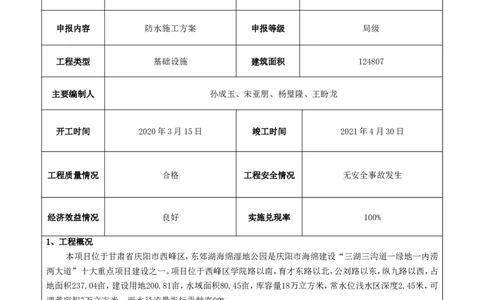

一、项目基本情况
庆阳市海绵城市试点建设项目
申报单位 中建一局集团安装工程有限公司 项目名称
东郊湖建设工程
申报内容 防水施工方案 申报等级 局级
工程类型 基础设施 建筑面积 124807
主要编制人 孙成玉、宋亚朋、杨璧隆、王盼龙
开工时间 2020年3月15日 竣工时间 2021年4月30日
工程质量情况 合格 工程安全情况 无安全事故发生
经济效益情况 良好 实施兑现率 100%
1、工程概况
本项目位于甘肃省庆阳市西峰区，东郊湖海绵湿地公园是庆阳市海绵建设“三湖三沟道一绿地一内涝
两大道”十大重点项目建设之一。项目位于西峰区学院路以南，育才东路以北，公刘路以东，纵九路以西，占
地面积237.04亩，建设用地200.81亩，水域面积80.45亩，库容量18万立方米，常水位浅水区深度2.45米，可
调蓄容积7万立方米，雨水径流量指标贡献率20%。
项目为海绵城市建设工程，主要包括休闲广场、下沉式绿地、雨水花园、植草沟、雨水调蓄设施，同时配
套景观照明、音乐喷泉等设施，增加公园的效果，设计了防水土工材料、溢流口，雨水不大时，水量可供给绿
化浇灌用，雨量大时，水通过溢流口进入雨水系统，并入湖体。并通过源头消减、末端蓄存、超标排放等三个
原则对雨水进行组织调配，在场内布置海绵设施，通过构建不同形式的生态驳岸建立水体生态，控制水体内
源污染。
海绵公园打造以雨水调蓄为主，并为广大市民提供文化、休闲、科普的区域文化休闲公园，体现庆阳地
域特色，打造天蓝、地绿、水碧、城美的生态宜居城市。
2、主要分项工程施工方法
防水工程施工主要流程为：基层处理→高分子聚乙烯丙（涤）纶防水卷材铺设→复合土工膜铺设、焊接→检查验收→保护层施工。
（1） 基层处理：
基体平整，土体坚实，不能凹凸不平、裂纹等，不能有尖锐物、石块、铁丝、木棒等杂物； 下部垫层要与
其他堆石体平起施工，垫层坡面必须平整密实，坡面偏离设计坡面线最大不应超过3～5cm； 灰土垫层压实
度≥0.97；灰土垫层含水率控制在16~23%之间，最大干密度15~19%。
（2）高分子聚乙烯丙（涤）纶防水卷材铺设：
防水层施工前节点处理，最底标高处向上施工，当有坡度＜3%时，卷材宜平行坡面铺贴。坡度＞3%时，卷
材可平行或垂直坡面铺贴，上下层卷材不得相互垂直铺贴；确定方向后，展开卷材，尽头水泥胶固定；反向收
起卷材后，随水泥胶铺开，胶水涂抹均匀，保持1mm；搭接遵循两侧向中间，高处向低处的原则，接缝搭接宽
度，均为100mm；素浆水泥粘接剂涂刮，水泥涂抹后应立即进行防水膜铺设。

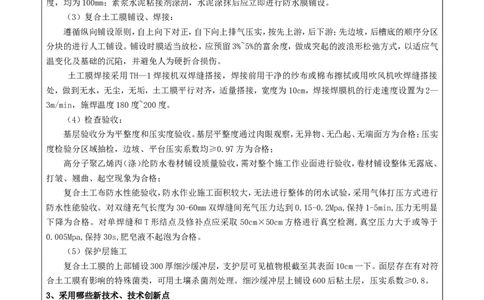

（3）复合土工膜铺设、焊接：
遵循纵向铺设原则，自上向下对正，自下向上排气压实，按先上游，后下游；先边坡，后槽底的顺序分区
分块的进行人工铺设。铺设时膜适当放松，应预留3%~5%的富余度，做成突起的波浪形松弛方式，以适应气
温变化及基础的沉陷，并避免人为硬折合损伤。
土工膜焊接采用TH—1焊接机双焊缝搭接，焊接前用干净的纱布或棉布擦拭或用吹风机吹焊缝搭接
处，做到无水，无尘，无垢，土工膜平行对齐，适量搭接，宽度为10cm，焊接焊膜机的行走速度设置为2—
3m/min，施焊温度180度~200度。
（4）检查验收：
基层验收分为平整度和压实度验收。基层平整度通过肉眼观察，无异物、无凸起、无端面方为合格；压实
度检验分区域抽检，边坡、平台压实系数均≥0.97方为合格；
高分子聚乙烯丙（涤）纶防水卷材铺设质量验收，需对整个施工作业面进行验收，卷材铺设整体无露底、
打皱、翘曲、起空现象为合格；
复合土工布防水性能验收，防水作业施工面积较大，无法进行整体的闭水试验，采用气体打压方式进行
防水性能验收。对双缝充气长度为30-60mm双焊缝间充气压力达到0.15-0.2Mpa,保持1-5min,压力无明显
下降为合格。对单焊缝和T形结点及修补点应采取50cm×50cm方格进行真空检测,真空压力大于或等于
0.005Mpa,保持30s,肥皂液不起泡为合格。
（5）保护层施工
复合土工膜的上部铺设300厚细沙缓冲层，支护层可见植物根截至其表面10cm一下。面层存在有对符
合土工膜有影响的特殊菌类，可用土壤杀菌剂处理。细沙缓冲层上铺设600后粘土层，压实系数≥0.8。
3、采用哪些新技术、技术创新点
1、采用双层防水结构，高分子聚乙烯涤纶防水卷材+复合土工布双层防水结构，高分子聚乙烯涤纶防水
卷材，铺设在处理过的地基上，增大与下层地基、上层土工布间的摩擦系数，有效消除地基变形对防水的质
量影响；利用复合土工布中间塑料薄膜的不透水性隔断水流，以其较大的抗拉强度和延伸率承受水压和变
形，更加安全可靠。
2、土工膜焊接采用半自动焊接机进行焊接，设置好焊膜机行进速率及温度，即可进行土工膜的焊接，操
作简单，不仅避免了认为失误造成的损失，也大大节省了人工投入，有效缩短防水工程施工周期。防水质量
验收无需通过闭水试验的方式，在施工过程中，对焊缝局部封闭，进行气密性检验，可最大限度的保证卷材
拼缝无缝隙。
4、主要经济技术指标1、节省材料，卷材裁剪后，可根据现场情况进行重复利用，如裁剪材料设置在附加保护层；
2、减少人工、机械费用，高分子聚乙烯防水卷材与复合土工布施工方法简便，大大减少人工、机械投
入，缩短了工期。
5、实施情况
庆阳市海绵城市试点建设项目——东郊湖建设工程，项目开工时间为2020年04月01日，2021年9月
15日完工。项目总占地面积237.04亩，建设用地200.81亩，水域总面积80.45亩，湖体总库容达18万立方
米，可调蓄容积7万立方米，服务汇水片区面积8万平方公里。防水施工总面积63388㎡，主要施工部位为湖
体防水、微地形防水，建筑物地下防水，防水作业总施工周期40天。二、申报单位推荐意见
上报的东郊湖建设工程防水施工方案按照中建一局施工方案模板编制，内容完整，施工方法先进，工程
概况及施工措施详细，本工程为海绵城市重点工程，建成后将为庆阳海绵城市做出重大的调蓄作用。
该方案针对于东郊湖建设工程防水施工，解决了施工过程中可能遇到的施工难题，针对性强，指导性
强。该防水工程应用聚乙烯丙纶防水卷材作为第一层防水，能够有效消除地基变形对防水质量的影响，两布
一膜复合土工布作为第二防水层，采用双焊缝焊接技术对土工布搭接部位进行处理，通过气密性检验检测
焊接质量，更加安全可靠，操作简便，有较强的延展性和适应地基应变能力，在施工技术上具有一定的先进
性。

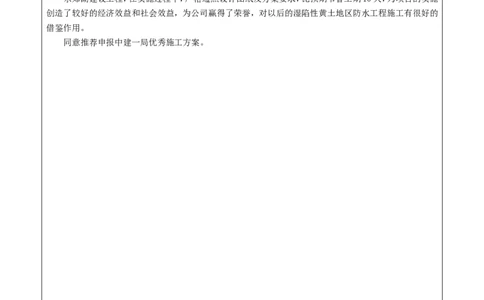

东郊湖建设工程，在实施过程中，严格遵照设计图纸及方案要求，比预期节省工期10天，为项目的实施
创造了较好的经济效益和社会效益，为公司赢得了荣誉，对以后的湿陷性黄土地区防水工程施工有很好的
借鉴作用。
同意推荐申报中建一局优秀施工方案。
技术负责人签字： （单位盖章）
年 月 日
