附件二
2022 年度施工组织设计、施工方案编制技能竞赛申报表

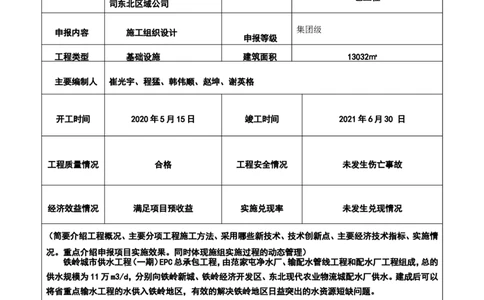

一、项目基本情况
铁岭市城市供水工程（一期）EPC总承
申报单位 中国建筑一局（集团）有限贵 项目名称
包工程
司东北区域公司
集团级
申报内容 施工组织设计
申报等级
工程类型 基础设施 建筑面积 13032㎡
主要编制人 崔光宇、程猛、韩伟顺、赵坤、谢英格
开工时间 2020年5月15日 竣工时间 2021年6月30 日
工程质量情况 合格 工程安全情况 未发生伤亡事故
经济效益情况 满足项目预收益 实施兑现率 未发生兑现情况
（简要介绍工程概况、主要分项工程施工方法、采用哪些新技术、技术创新点、主要经济技术指标、实施情
况。重点介绍申报项目实施效果。同时体现施组实施过程的动态管理）
铁岭城市供水工程（一期）EPC总承包工程，由范家屯净水厂、输配水管线工程和配水厂工程组成，总的
供水规模为11万m3/d，分别向铁岭新城、铁岭经济开发区、东北现代农业物流城配水厂供水。建成后可以
将省重点输水工程的水供入铁岭地区，有效的解决铁岭地区日益突出的水资源短缺问题。
铁岭城市供水工程（一期）EPC总承包工程位于辽宁省铁岭市，总用地面积为43475㎡，其中建筑占地面
积为8960㎡，构筑物占地面积为3044㎡，总建筑面积为13032㎡，范家屯净水厂单体数量为13个，其中建筑
最高高度为16.5m，最高层数为地上2层，地下1层。
本工程预埋件数量众多；体量最大的净水车间预埋件、预埋套管数量多达3.6万个；预埋件及预埋套管
精准安装困难，浇筑混凝土时，套管易出现跑位现象。项目应用BIM深化设计，出具洞口精准预留图纸，指导
施工；增加预埋套管定位钢筋；加快安装效率，保证施工质量。
厂区内有二十种工艺管线，并行但标高不同；多重交叉现象严重。单体内大量设备安装工程，安装及检
修空间小、且图纸中未明确设备基础尺寸及配筋。项目通过应用多专业工艺管线进行碰撞检测优化管线排
布；虚拟施工将管线工程划分阶段施工，避免二次开挖；三次深化设计推动机电工程精细化施工。净水车间网架轴线面积4464㎡，网架跨度48米，长度93米，跨度大、面积大；网架安装高度10.3米，支
点少，安装高度高；高空施工测量监测和精度控制难度大。通过BIM施工模拟将高空构件散拼优化为高空小
单元散拼，加快施工进度；BIM+三维扫描助推钢网架精准施工。
管线工程总长度21公里、存在曲线段顶管作业，施工难度大，精度要求高；顶管施工穿越铁路、高速、河
流，国道等；场区外作业，管理难度大。项目进行分析顶管施工土壤情况，进行方案比选；利用BIM可视化工
艺交底；远距离数字化管理；虚拟施工,调整小半径线路顶进过程顶管机姿态，保证曲线段顶管高效精准施
工。
净水厂建设作为一项耗时较长、计算要求精细、工种需求要求较多的大型工程作业，净水厂工程单体较
多，多为构筑物，且多为异型混凝土结构、结构标高变化较多，施工难度较大，主体结构施工质量要求严格。

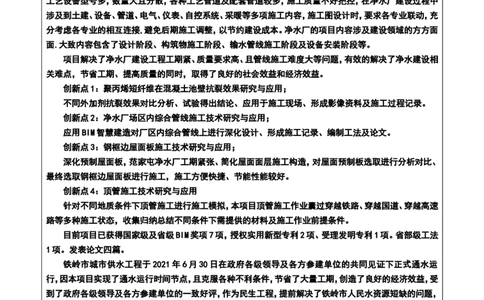

工艺设备型号多，数量大且分散，各种工艺管道及配套管道较多，施工质量不好把控，在净水厂建设过程中
涉及到土建、设备、管道、电气、仪表、自控系统、采暖等多项施工内容，施工图设计时，要求各专业联动，充
分考虑各专业的相互连接,避免后期施工调整，以节约建设成本。净水厂的项目内容涉及建设领域的方方面
面.大致内容包含了设计阶段、构筑物施工阶段、输水管线施工阶段及设备安装阶段等。
项目解决了净水厂建设工程工期紧、质量要求高、且管线施工难度大等问题，有效的解决了净水建设相
关难点，节省工期、提高质量的同时，取得了良好的社会效益和经济效益。
创新点1：聚丙烯短纤维在混凝土池壁抗裂效果研究与应用；
不同外加剂抗裂效果对比分析、试验得出结论、应用于施工现场、形成影像资料及施工过程记录。
创新点2：净水厂场区内综合管线施工技术研究与应用；
应用BIM智慧建造对厂区内综合管线上进行深化设计、形成施工记录、编制工法及论文。
创新点3：钢框边屋面板施工技术研究与应用；
深化预制屋面板，范家屯净水厂工期紧张、简化屋面面层施工构造，对屋面预制板选取进行分析对比、
最终选取钢框边屋面板进行施工，施工方便快捷、节能性能较好。
创新点4：顶管施工技术研究与应用
针对不同地质条件下顶管施工进行施工模拟，本项目顶管施工作业囊过穿越铁路、穿越国道、穿越高速
路等多种施工状态，收集归纳总结不同条件下需提供的材料及施工作业前提条件。
目前项目已获得国家级及省级BIM奖项7项，授权实用新型专利2项、受理发明专利1项。省部级工法
1项。发表论文四篇。
铁岭市城市供水工程于2021年6月30日在政府各级领导及各方参建单位的共同见证下正式通水运
行，因本项目实现了通水运行时间节点，且克服各种不利条件，节省了大量工期，创造了良好的经济效益，受
到了政府各级领导及各方参建单位的一致好评，作为民生工程，提前解决了铁岭市人民水资源短缺的问题，

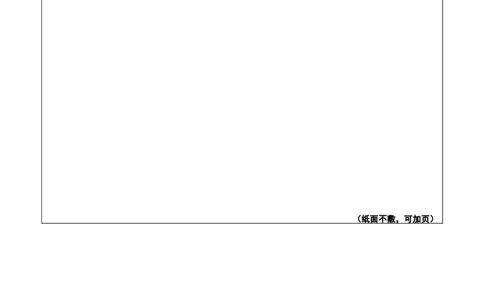

为城市化进程的健康生态贡献一份力量。（纸面不敷，可加页）二、申报单位推荐意见
（从施工组织设计/施工方案具有的指导性、技术先进性、实施效果，降低成本及实施兑现率等方面作出
评价）
本工程属于大型净水厂项目供水工程，是铁岭市重要基础设施项目，由超长管线连接一个净水厂和两
个配水厂，供水线路约29.3km，包括23km范家屯净水厂配水管道和6.3km七里屯净水厂配水管道两部分组
成。途经线路工况复杂，共经过2处国道，3处高速路，1处河流。穿国道及高速部分采取顶管法施工，穿河流
区域采取围堰法施工，其余管线采取明挖法施工。

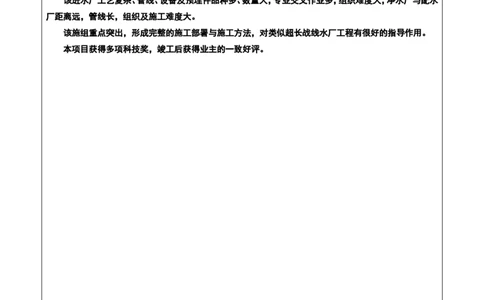

该进水厂工艺复杂、管线、设备及预埋件品种多、数量大，专业交叉作业多，组织难度大，净水厂与配水
厂距离远，管线长，组织及施工难度大。
该施组重点突出，形成完整的施工部署与施工方法，对类似超长战线水厂工程有很好的指导作用。
本项目获得多项科技奖，竣工后获得业主的一致好评。
技术负责人签字： （单位盖章）
年 月 日
