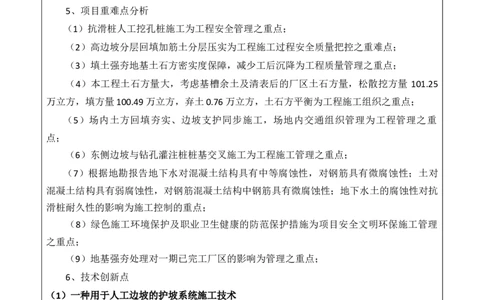

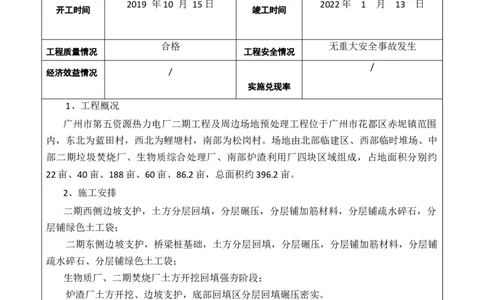

附件二 2022 年度施工组织设计、施工方案编制技能竞赛申报表 一、项目基本情况中建一局华南公司 广州市第五资源热力电厂二期及 申报单位 项目名称 周边场地预处理 施工组织设计 中建一局优秀施组 申报内容 申报等级 地基处理 / 工程类型 建筑面积 卢志杰、刘根深 主要编制人 2019 年10 月 15日 2022年 1 月 13 日 开工时间 竣工时间 合格 无重大安全事故发生 工程质量情况 工程安全情况 / 经济效益情况 / 实施兑现率 1、工程概况 广州市第五资源热力电厂二期工程及周边场地预处理工程位于广州市花都区赤坭镇范围 内，东北为蓝田村，西北为鲤塘村，南部为松岗村。场地由北部临建区、西部临时堆场、中 部二期垃圾焚烧厂、生物质综合处理厂、南部炉渣利用厂四块区域组成，占地面积分别约 22亩、40亩、188亩、60亩、86.2亩，总面积约396.2亩。 2、施工安排 二期西侧边坡支护，土方分层回填，分层碾压，分层铺加筋材料，分层铺疏水碎石，分 层铺绿色土工袋； 二期东侧边坡支护，桥梁桩基础，土方分层回填，分层碾压，分层铺加筋材料，分层铺 疏水碎石、分层铺绿色土工袋； 生物质厂、二期焚烧厂土方开挖回填强夯阶段； 炉渣厂土方开挖、边坡支护，底部回填区分层回填碾压密实。 施工阶段二期东侧、西侧、炉渣厂、生物质厂、二期焚烧厂组织同步施工。 3、主要分部工程施工方法 （1）本工程边坡支护形式较多，分为19分段，包含206杆人工挖孔桩及63根旋挖桩施 工，其中其中W1~W146抗滑桩，尺寸2.5m×2.0m，间距3.0m；W147~W206抗滑桩，尺寸 3.0m×2.0m，间距2.8m；Z1~Z61旋挖桩，直径为2m。 （2）北部二期垃圾焚烧厂及生物质厂区域西侧边坡采用坡脚悬臂桩+土工加筋材料+PP 生态绿化袋反包，东侧边坡采用抗滑桩+土工加筋材料+PP生态绿化袋反包联合支护，炉渣厂东侧边坡坡脚采用旋挖桩+锚索支护，桩顶以上分两级放坡，并采用锚杆（索）框格梁联 全支护。 （3）二期及生物质厂填方区域总共分为两大部分，其中每部分又分为3次强夯区、2次 强夯区、1次强夯区。3次强夯区面积为8532㎡，2次强夯区面积为35753㎡，1次强夯区面 积为28006㎡。 4、实施阶段： 工程整体施工内容完成，资料准备完善，各方组织现场实体和工程资料验收合格后完成 竣工验收。 5、项目重难点分析 （1）抗滑桩人工挖孔桩施工为工程安全管理之重点； （2）高边坡分层回填加筋土分层压实为工程施工过程安全质量把控之重难点； （3）填土强夯地基土石方密实度保障，减少工后沉降为工程质量管理之重点； （4）本工程土石方量大，考虑基槽余土及清表后的厂区土石方量，松散挖方量 101.25 万立方，填方量100.49万立方，弃土0.76万立方，土石方平衡为工程施工组织之重点； （5）场内土方回填夯实、边坡支护同步施工，场地内交通组织管理为工程管理之重 点； （6）东侧边坡与钻孔灌注桩桩基交叉施工为工程施工管理之重点； （7）根据地勘报告地下水对混凝土结构具有中等腐蚀性，对钢筋具有微腐蚀性；土对 混凝土结构具有弱腐蚀性，对钢筋混凝土结构中钢筋具有微腐蚀性；地下水土的腐蚀性对抗 滑桩耐久性的影响为施工控制的重点； （8）绿色施工环境保护及职业卫生健康的防范保护措施为项目安全文明环保施工管理 之重点； （9）地基强夯处理对一期已完工厂区的影响为管理之重点； 6、技术创新点 （1）一种用于人工边坡的护坡系统施工技术 人工边坡，在降水渗入边坡后会变得容易滑移、变形，并发生水土流失。 一种用于人工边坡的护坡系统，用于防止人工边坡滑移变形及水土流失；包括沿人工边 坡走向设置在人工边坡底部的挡土墙、埋设在人工边坡内并延伸到外侧的回填土排水层、铺 设在人工边坡的坡顶平盘上的坡顶防渗层、开设在人工边坡的坡脚线位置的排水沟、开设在 人工边坡的坡顶线位置的截水沟、以及铺设在人工边坡的斜坡面上的坡面保护层。再通过坡 底挡土墙阻止人工边坡整体滑移，通过坡顶防渗层、坡面保护层和截水沟阻止降水渗入人工 边坡，通过排水沟快速排出斜坡面上的降水，通过回填土排水层快速排出渗入人工边坡中的 降水，通过坡面保护层阻止斜坡面上发生水土流失，以上各措施结合，对人工边坡进行了全方位的保护。 （2）一种现场原位大型直剪试验装置施工技术 本施工技术针对大型现场原位直剪试验装置，发明了一种可移动式的格构式加载梁，并 且针对加载承受端进行构件改装，使其灵活且便于调整，从而提高现场试验的效率以及安全 性 （3）一种减少高填方边坡竖向受荷载桩侧向土压力的施工工艺。 先将竖向受荷桩安装完毕，在桩的周围用地质钻机人工钻孔抽芯，抽芯深度至边坡潜在 滑裂面下约 1m 处，填入陶粒，之后桩顶处用黏土封口，黏土的封孔深度约为坡面以下 1m。陶粒作为一种新型材料，因其具有重量轻、强度高、导热系数少、吸水率小、耐高 温、抗老化、耐酸碱、无放射性、环保节能等特点而在建筑领域中得到广泛的应用。本施工 工艺通过在桩周钻孔加入陶粒，可以均匀传布侧向土压力至桩周，从而减缓和分散侧向土压 力对桩体的破坏、提高桩的抗震和承载力。 项目基于上述施工方法形成了《一种现场原位大型直剪试验装置》和《一种减少高填方 边坡竖向受荷载桩侧向土压力施工工艺》发明专利两项。《一种用于人工边坡的护坡系统》 实用新型专利一项。 （纸面不敷，可加页） 二、申报单位推荐意见 广州市第五资源热力电厂二期及周边场地预处理施工组织设计内容全面详尽，层次分 明，条理清晰，对现场施工指导性强，创新应用了如：“一种用于人工边坡的护坡系统施工 技术”、“一种现场原位大型直剪试验装置施工技术”、“一种减少高填方边坡竖向受荷载 桩侧向土压力的施工工艺”等多种施工技术，，具有良好的技术经济效益与推广价值，可为 类似工程提供良好的借鉴。 同意推荐申报中建一局2022年度优秀施工组织设计。技术负责人签字： （单位盖章） 年 月 日
