附件二

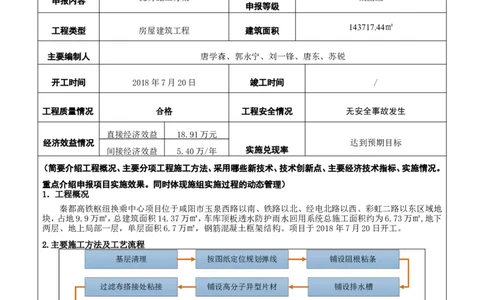

2022 年度施工组织设计、施工方案编制技能竞赛申报表
一、项目基本情况
申报单位 中建一局西北公司 项目名称
秦都高铁枢纽换乘中心项目
优秀施工方案 集团级
申报内容
申报等级
143717.44㎡
工程类型 房屋建筑工程 建筑面积
主要编制人 唐学森、郭永宁、刘一锋、唐东、苏锐
开工时间 2018年7月20日 竣工时间 /
工程质量情况 合格 工程安全情况 无安全事故发生
直接经济效益 18.91万元
经济效益情况 达到预期目标
间接经济效益 5.40万/年 实施兑现率
（简要介绍工程概况、主要分项工程施工方法、采用哪些新技术、技术创新点、主要经济技术指标、实施情况。
重点介绍申报项目实施效果。同时体现施组实施过程的动态管理）
1．工程概况
秦都高铁枢纽换乘中心项目位于咸阳市玉泉西路以南、铁路以北、经电北路以西、彩虹二路以东区域地
块，占地9.9万㎡，总建筑面积14.37万㎡，车库顶板透水防护雨水回用系统总施工面积约为6.73万㎡,地下
两层、地上局部一层，单层面积6.7万㎡，钢筋混凝土框架结构。项目于2018年7月20日开工。
2.主要施工方法及工艺流程
基层清理 按图纸定位规划弹线 铺设阻根粘条
过滤布搭接处粘接 铺设高分子异型片材 铺设排水槽
安装HCT透气管 排水槽上铺设过滤布 安装WTB虹吸排水管
覆土 检查验收 安装PAA观察井
透气排水防护回用系统工艺流程
3.技术创新点
透气排水防护回用（虹吸排水）系统使得以往的被动式排水转变成了主动式排水，将土壤中多余的水分渗
流入虹吸排水槽内再被吸入观察井，经观察井排入雨水收集系统内，待旱时对绿化植物进行浇灌，实现雨水的
循环再利用，从而真正实现大型城市广场种植顶板零坡度有组织定向排水。
4.效益分析1）直接费用分析
本工程车库顶板总施工面积约为6.73万㎡。采用透气排水防护回用系统，可取消找坡、找平层、隔离层，
代替过滤层。若本工程采用传统做法，根据陕西省建筑装饰工程消耗量定额，则其中：
找平、找坡层做法为50mm厚C20细石混凝土，收入44.01元/㎡（成本36.25元/㎡），利润为7.76
元/㎡；
隔离层为0.4厚PE膜，收入15.07元/㎡（成本8元/㎡），利润为7.07元/㎡；
过滤层1.5厚高密度聚乙烯土工膜，收入16.36元/㎡（成本10元/㎡），利润为6.36元/㎡。
故传统做法利润=（7.76+7.07+6.36）67300=142.61万元
策划后采用透气排水防护回用系统做法，收入116元/㎡（成本92元/㎡），利润24元/㎡。
故透气排水防护回用系统做法利润=2467300=161.52万元
故应用此技术，项目共计节约直接费用约为：161.52-142.61=18.91万元。
2）间接效益费用分析
本工程负一层设计有雨水调蓄间，面积87㎡，净高6.8m。每月雨水回用系统蓄水板块汇集的水资源可以
将雨水调蓄间注满两次，收集的水资源可用于灌溉绿化，达到二次利用的目的。故应用此功法，项目在后期使
用过程中，每月可节约灌溉水资源约为（1m³水为1吨）：87×6.8×2=1183.2（吨）。则每月可节约灌溉费用约
为（按3.8元/吨计算）：1183.2×3.8=4496.16（元）
3）社会效益分析
透气排水防护回用系统将种植区土壤中的渗透水通过排水异形片、虹吸排水槽排至集水井，实现种植顶
板滞水有组织零坡度排放，不仅很大程度避免植物因根系泡水而发生的烂根死亡现象，并且达到排水、集水和
雨水资源二次利用的目的，与传统顶板构造做法相比，采用透气排水防护回用系统，可取消找坡、找平层、隔
离层，代替过滤层，大大节约了工期，满足绿色建筑节能要求，符合我国现阶段倡导的现代海绵城市可持续发
展理念，值得大力推广应用。

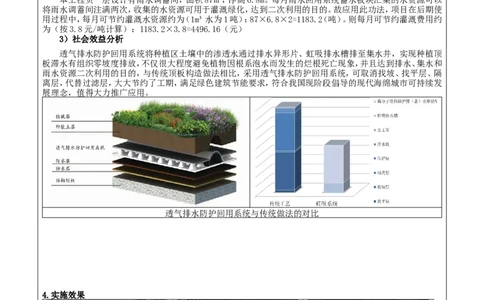

透气排水防护回用系统与传统做法的对比

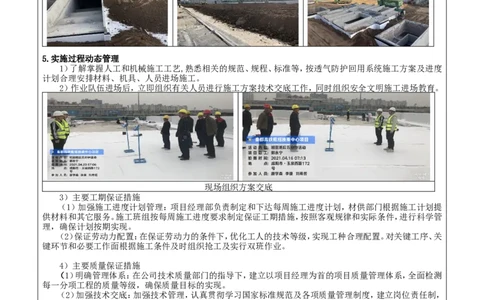

4.实施效果5.实施过程动态管理
1）了解掌握人工和机械施工工艺,熟悉相关的规范、规程、标准等，按透气防护回用系统施工方案及进度
计划合理安排材料、机具、人员进场施工。
2）作业队伍进场后，立即组织有关人员进行施工方案技术交底工作，同时组织安全文明施工进场教育。
现场组织方案交底
3）主要工期保证措施
（1）加强施工进度计划管理：项目经理部负责制定和下达每周施工进度计划，材供部门根据施工计划提
供材料和其它服务。施工班组按每周施工进度要求制定保证工期措施，按照客观规律和实际条件，进行科学管
理，确保计划按期实现。
（2）保证劳动力配置：在保证劳动力的条件下，优化工人的技术等级，实现工种合理配置。对关键工序、关
键环节和必要工作面根据施工条件及时组织抢工及实行双班作业。
4）主要质量保证措施
（1）明确管理体系：在公司技术质量部门的指导下，建立以项目经理为首的项目质量管理体系，全面检测
每一分项工程的质量等级，确保质量目标的实现。
（2）加强技术交底：加强技术管理，认真贯彻学习国家标准规范及各项质量管理制度，建立岗位责任制，
熟悉各类施工图纸，组织各班组召开技术交底会，对施工难点和重点进行讲解。
（3）材料进场检查制：严格执行各项材料的检验制度，加强原材料进场的质检和施工过程的检查，各种材
料必须接到检验合格通知后，方可使用。不合格的材料不准在工程中使用。材料都必须有出厂合格证和检验资
料。不同材料必须合理分类、堆放整齐。
（4）三检制：质量严格检查，坚持“自检、交接检、专检”三检制。隐蔽工程必须经监理验收合格后，方可
组织下道工序施工。 （纸面不敷，可加页）二、申报单位推荐意见
（从施工组织设计/施工方案具有的指导性、技术先进性、实施效果，降低成本及实施兑现率等方面作出
评价）
透气排水防护回用系统摒弃传统种植顶板碎石（卵石）渗排水做法，将种植区土壤中的渗透水通过排水
异形片、虹吸排水槽排至集水井，实现种植顶板滞水有组织零坡度排放，达到排水、集水和雨水资源二次利
用的目的。
透气排水防护回用系统有效解决了顶板大面积找坡困难的问题，减少了种植顶板土壤中的滞水，能很
大程度避免植物因根系泡水而发生的烂根死亡现象，并且实现了种植顶板有组织排水，可将土壤中的渗透
水回收再利用，满足绿色建筑节能要求，符合现代海绵城市可持续发展理念。同时可通过蓄水板块及雨水调
蓄间对雨水进行回收再利用，节约水资源，符合国家大力倡导的海绵城市绿色节能理念。
技术负责人签字： （单位盖章）
年 月 日
