川投西昌医院
轨道物流、气动物流施工方案
编制：
黄 豆
审核：
陈宇朋
审批：
曹 波
二 O 二一年五月【川投西昌医院】 【 轨道物流及气动物流 施工方
案】

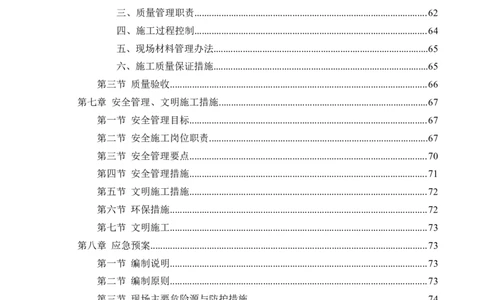

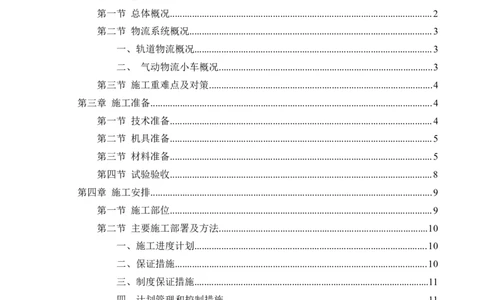

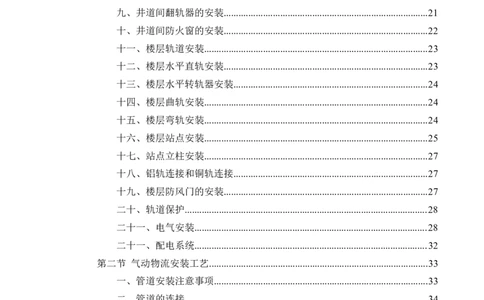

目 录
第一章 编制依据...................................................................................................................1
第一节 法规及规范依据...............................................................................................1
第二节 主要规程、规范...............................................................................................1
第三节 图纸依据...........................................................................................................1
第二章 工程概况...................................................................................................................2
第一节 总体概况...........................................................................................................2
第二节 物流系统概况...................................................................................................3
一、轨道物流概况.................................................................................................3
二、 气动物流小车概况.......................................................................................3
第三节 施工重难点及对策...........................................................................................4
第三章 施工准备...................................................................................................................4
第一节 技术准备...........................................................................................................4
第二节 机具准备...........................................................................................................5
第三节 材料准备...........................................................................................................5
第四节 试验验收...........................................................................................................8
第四章 施工安排...................................................................................................................9
第一节 施工部位...........................................................................................................9
第二节 主要施工部署及方法.....................................................................................10
一、施工进度计划...............................................................................................10
二、保证措施.......................................................................................................10
三、制度保证措施................................................................................................11
四、计划管理和控制措施....................................................................................11
第三节 劳动力计划及保证措施..................................................................................11
一、劳动力计划....................................................................................................11
二、保证措施.......................................................................................................12
三、项目管理组织架构.......................................................................................13
第五章 主要施工方法.........................................................................................................14
第一节 轨道小车安装工艺.........................................................................................14
一、井道框架安装...............................................................................................14【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
二、水平吊筋制作...............................................................................................15
三、 直轨制作.....................................................................................................16
四、齿条与分区绝缘块的安装...........................................................................19
五、电源分区绝缘块和电源—信号分区绝缘块的安装...................................19
六、井道间内垂直轨道安装...............................................................................20
七、井道间转轨器安装.......................................................................................20
八、井道间弯轨安装...........................................................................................21
九、井道间翻轨器的安装...................................................................................21
十、井道间防火窗的安装...................................................................................22
十一、楼层轨道安装...........................................................................................23
十二、楼层水平直轨安装...................................................................................23
十三、楼层水平转轨器安装...............................................................................24
十四、楼层曲轨安装...........................................................................................24
十五、楼层弯轨安装...........................................................................................24
十六、楼层站点安装...........................................................................................25
十七、站点立柱安装...........................................................................................27
十八、铝轨连接和铜轨连接...............................................................................27
十九、楼层防风门的安装...................................................................................27
二十、轨道保护...................................................................................................28
二十一、电气安装...............................................................................................28
二十一、配电系统...............................................................................................32
第二节 气动物流安装工艺.........................................................................................33
一、管道安装注意事项.......................................................................................33
二、管道的连接...................................................................................................34
三、阻火圈安装...................................................................................................39
四、综合布线.......................................................................................................42
五、设备安装工艺...............................................................................................43
六、三向转换器安装可采用水平安装法和侧身安装法...................................51
七、机房设备.......................................................................................................53
八、站点装修.......................................................................................................57
第三节 调试.................................................................................................................60【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
一、无负载联动...................................................................................................60
二、满负载联动...................................................................................................60
第六章 质量控制技术措施.................................................................................................61
第一节 质量目标.........................................................................................................61
第二节 质量管理体系.................................................................................................61
一、施工质量保证体系.......................................................................................61
二、质量管理办法...............................................................................................61
三、质量管理职责...............................................................................................62
四、施工过程控制...............................................................................................64
五、现场材料管理办法........................................................................................65
六、施工质量保证措施........................................................................................65
第三节 质量验收.........................................................................................................66
第七章 安全管理、文明施工措施.....................................................................................67
第一节 安全管理目标.................................................................................................67
第二节 安全施工岗位职责.........................................................................................67
第三节 安全管理要点.................................................................................................70
第四节 安全管理措施.................................................................................................71
第五节 文明施工措施.................................................................................................72
第六节 环保措施.........................................................................................................72
第七节 文明施工.........................................................................................................73
第八章 应急预案.................................................................................................................73
第一节 编制说明.........................................................................................................73
第二节 编制原则.........................................................................................................73
第三节 现场主要危险源与防护措施.........................................................................74
第四节 应急救援小组.................................................................................................74
一、应急小组组织结构.......................................................................................74
二、人员分工与职责...........................................................................................74
三、应急救援工作程序.......................................................................................75
四、应急救援方法...............................................................................................75
第五节 疫情防控.........................................................................................................76
一、防疫组织机构...............................................................................................77【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
二、预警报告及监测...........................................................................................81
三、防疫防控措施...............................................................................................84
四、应急措施.......................................................................................................91
附件1：综合医院医疗专项施工计划.................................................................................92【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
第一章 编制依据
第一节 法规及规范依据
序号 类别 法规名称
1 国家 中华人民共和国建筑法
2 国家 中华人民共和国建筑质量管理条例
3 国家 中华人民共和国环境保护法
4 国家 建设工程管理办法
第二节 主要规程、规范
序号 规范、规程名称 编号
1 《施工现场临时用电安全技术规范》 JGJ46-2005
2 《建筑工程施工质量验收规范》 GB50300-2013
3 《建筑设计防火规范》 GB50016-2014
4 《高层民用建筑设计防火规范》 GB50016-2014
5 《火灾自动报警系统施工及验收规范》 GB50166-2007
6 《火灾自动报警系统设计规范》 GB50116-2013
7 《工业自动化仪表工程施工及验收规范》 GB50093-2002
8 《自动化仪表安装验收标准》 GB50093-2013
9 《智能建筑设计标准》 GB/T50314-2015
10 《医院洁净手术部建设标准》 GB50333-2014
11 《工业管道工程施工及验收规范》 GB50235-97
12 《民用建筑电气设计规范》 JGJ16-2008
13 《民用建筑设计通则》 GB50352-2005
第 1 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
第三节 图纸依据
序号 类别 名称
1 轨道小车 轨道小车物流传输系统设计
2 气动物流 气动物流传输系统设计
第二章 工程概况
第一节 总体概况
名称 内容
工程名称 川投西昌医院项目
工程地址 四川省凉山彝族自治州西昌市小庙乡李家村
建筑面积 33718.79.0㎡
图1 川投
西昌医院
总平面图
综合医院采用基础隔震的框架-剪力墙（钢板混凝土剪力墙+局部型钢混凝土柱）\局部
结构类型
设置钢支撑（防屈曲约束支撑）的结构体系。
地下 隔震层+地下2F
建筑层数
地上 主楼16F、裙楼4F
建设单位 西昌川投大健康科技有限公司
总包单位 中国建筑一局（集团）有限公司
第 2 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
工期目标 2022年6月30日
质量
合格
等级
质量目标
创优
四川省“天府杯”、集团“精品杯”
目标
满足国家规定及发包人要求
文明施工
创优目标：四川省安全文明工地
第二节 物流系统概况
一、轨道物流概况
本工程的设计结合院方对物流传输系统的要求及医院科室整体布局，设计了5个双轨
站点，37个单轨站点。主要传输对象包括：集中药品、配液、标本、血液制品、血样、
手术包、医疗器械、X光片、医用消耗品和文本、文件等。设计中根据站点传输量静配中
心、药房、检验科、中心供应、手术中心等5个站点设计为双轨站点。系统站点总数为
42个，根据站点分布，合理设计空车存储库。
智能轨道小车物流传输系统主要由：工作站、轨道、物流小车、转轨器、空车存储
区、配电系统、控制与检测系统、消防设施和防风设施等硬件组成。
1、小车采用内用直流电机。在水平和垂直轨道上能平稳运行；为防止小车铜刷与铜
轨接触不良而导致小车停电，小车需自带切换的辅助电源。
2、小车净载重量：净载重量≥15kg；
3、小车水平方向上的行进速度不小于0.6米/秒。垂直方向的速度不小于0.4米/秒；
4、小车配备数据通讯装置，可以让系统监控小车运行，运行数据永久可靠保存；
5、小车配备PFID（无线射频）读写器，自动识别轨道上PFID位置标签；
6、小车上带有LED显示屏，可以显示小车的编号、小车发送站点及目的站点以及小
车状态，小车到达站点时，会自动发出达到信号，提醒操作人员。
二、气动物流小车概况
本工程气动物流传输系统1套：共计12个站点。根据院方要求，系统采用三套空气
压缩机，站点分布在新建大楼各层中。通过有效的管道设计，保证传输的可靠性，并且
还满足了将来其它楼层的系统扩展要求。本系统采用DN160型号的上置式站点，其管外
径为159mm，每个站点配2个传输瓶，传输最大重量可达5kg。
第 3 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
第三节 施工重难点及对策
序号 重难点 重难点分析及对策
分析：本工程为医疗综合体，天花造型为铝板+纸面石膏板，灯具消防
繁多。专业交叉复杂。
运输路线与天花
1 对策：前期需与设计院装饰设计沟通，将所有的运输路线天花调整为纸
吊顶冲突
面石膏板造型。这样可以避免大型灯具对运输路线的影响。同时纸面石
膏板造型易实施。
运输路线与防火 分析：本工程建筑布局复杂，防火防烟布置易于输运路线冲突。
2 卷帘及挡烟垂壁 对策：优化运输轨道形式，冲突位置改为翻轨，与消防参与联动，有效
冲突 避免了结构与运输路线冲突的问题
分析：本工程机电管线繁多，吊顶以上空间有限，防排烟管道布置易与
运输路线与机电 运输路线冲突。
3
管线冲突 对策：采用BIM技术对机电管线提前建模分析，采用避让原则布置出风
口。既能优化机电管线排布，又能节约吊顶空间。
第三章 施工准备
第一节 技术准备
1、技术准备
（1）施工图在施工前需到现场勘查，细化施工图纸，完成图纸审查工作。
（2）施工图需经院方确认包括施工范围、工作站定位、管道走向等，并提出需建设
单位或总包配合的要求。通常情况下，主控电脑安放位置、物流机房装饰要求，以及医
用气动物流系统对取电的要求一定要取得建设单位明确的意见。
2、注意事项
开工前，由设计人员、项目经理及安装工程管理人员于工程现场对图纸进行交底，
其内容包括：
（1）井道间尺寸，轨道小车及气动物流站点位置，轨道走向、管道走向及安装方向；
（2）轨道物流主要部件：小车、弯轨、曲轨、转轨器、翻轨器、站点、防火门、防
风门等；气动物流主要部件：传输瓶、管道、三向转接机、空压机、防火罩等；
（3）380V 交流电引入点，本工程的接入点，路由；
（4）直流电源模块的安装位置及安装方式，电源分区的位置；
（5）室内监控设备、网络设备的布局位置；
（6）网路、消防报警等信号线的路由、出线方式。
第 4 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
第二节 机具准备
序号 名称 数量 用途
1 角磨机 8台 打磨锈蚀
2 电锤 8台 打孔
3 切割机 5台 切割
4 焊机 5台 焊接
5 钢卷尺 8个 测量
6 螺丝刀 10把 安装
7 锤子 8根 安装
8 激光水平仪 4台 标记
第三节 材料准备
本工程物流传输系统采用了2种运输形式，分别为轨道小车和气动物流。经专业厂家
深化设计后及试验后方可进场。
1、轨道小车主要组件

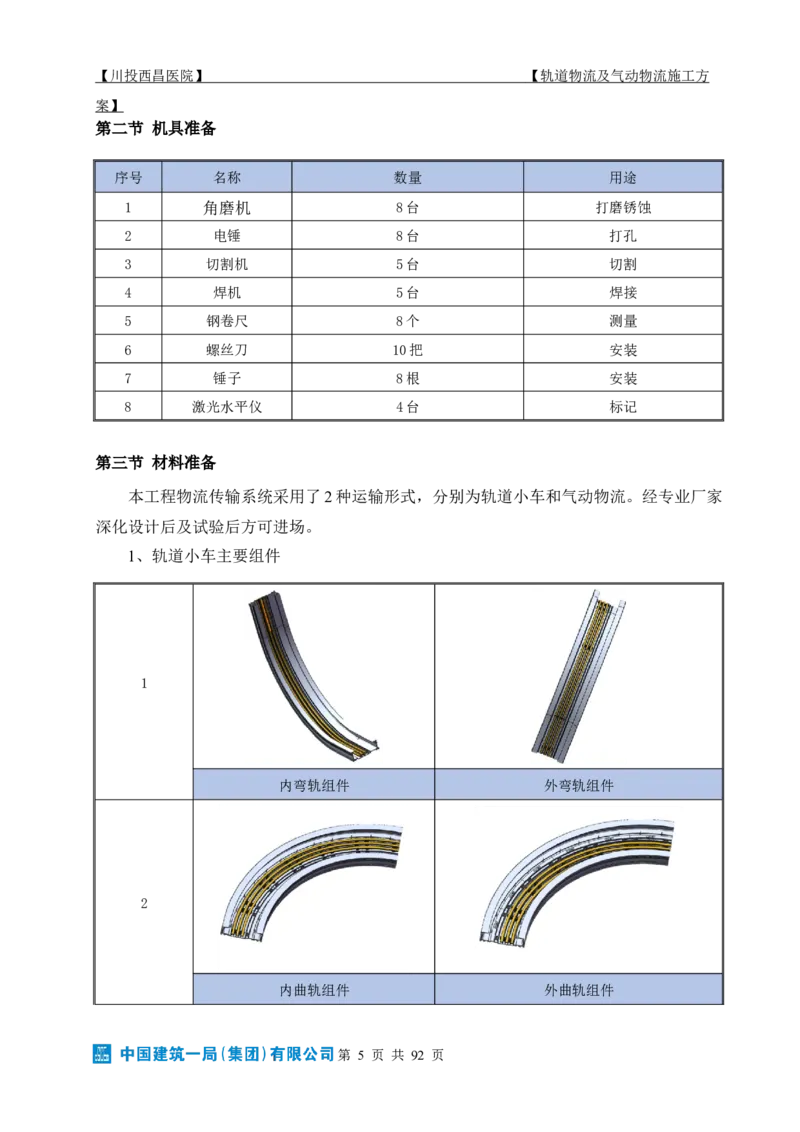

1
内弯轨组件 外弯轨组件
2
内曲轨组件 外曲轨组件
第 5 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】

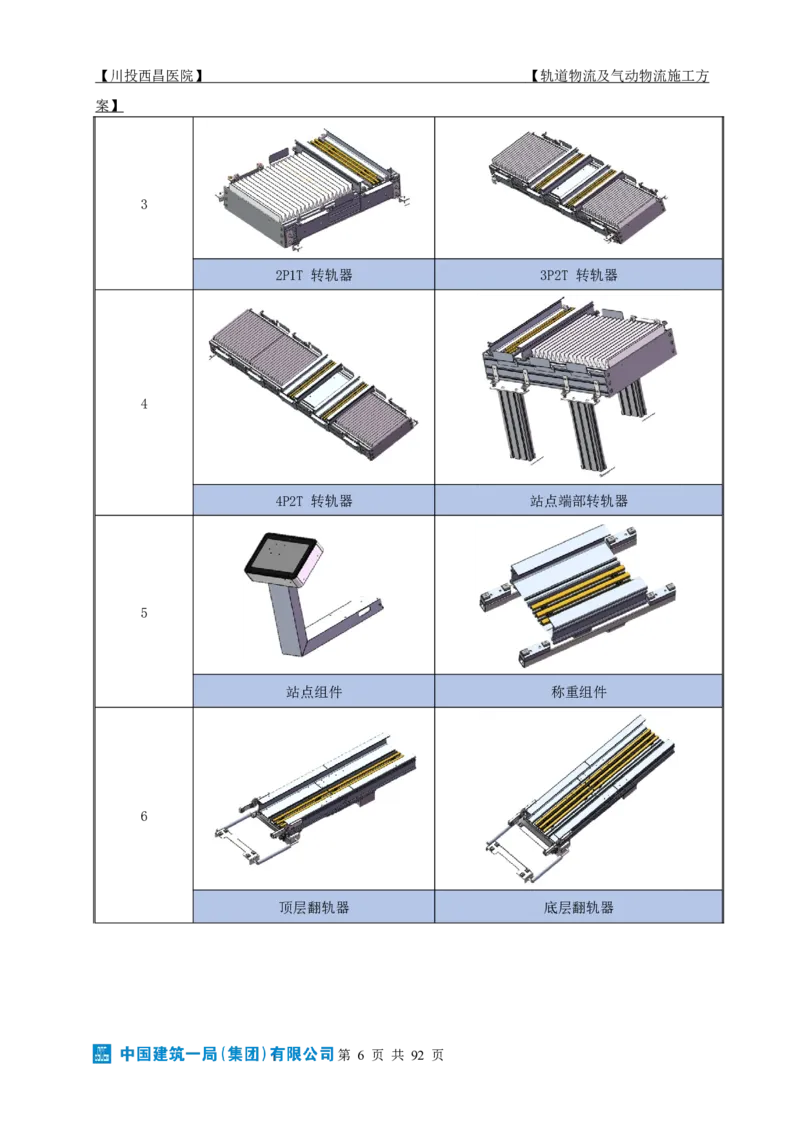

3
2P1T 转轨器 3P2T 转轨器
4
4P2T 转轨器 站点端部转轨器
5
站点组件 称重组件
6
顶层翻轨器 底层翻轨器
第 6 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】

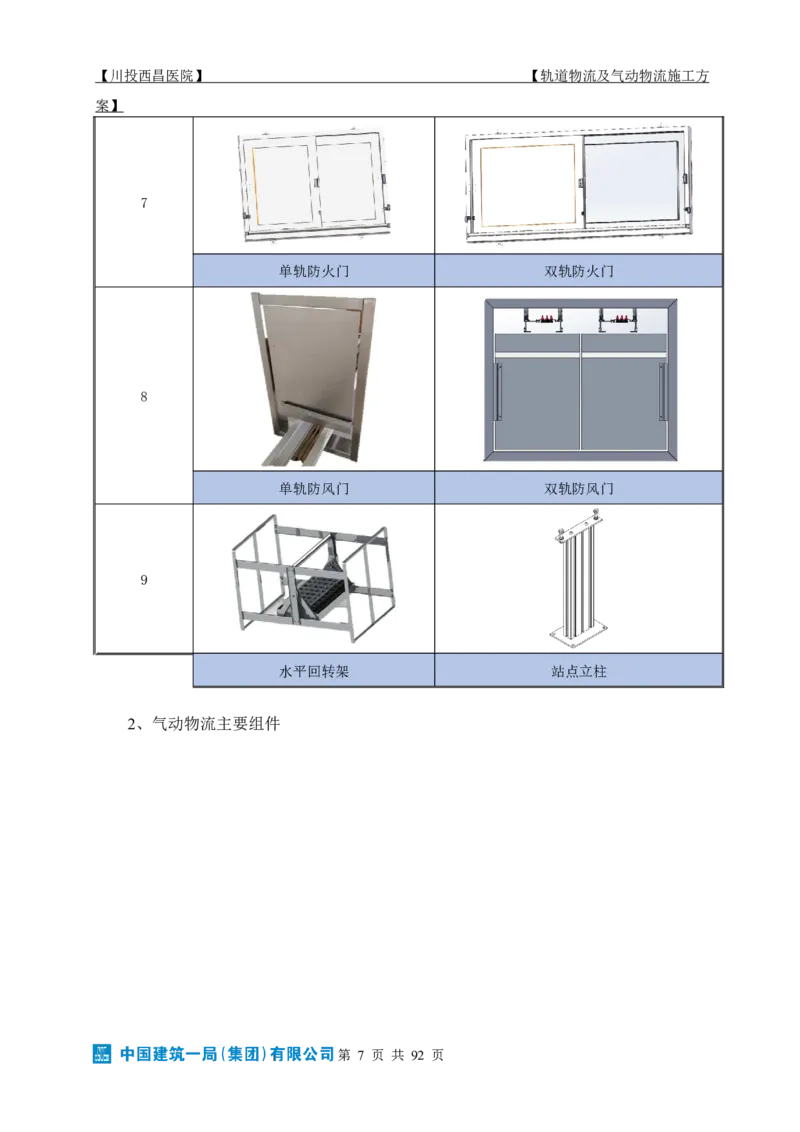

7
单轨防火门 双轨防火门
8
单轨防风门 双轨防风门
9
水平回转架 站点立柱

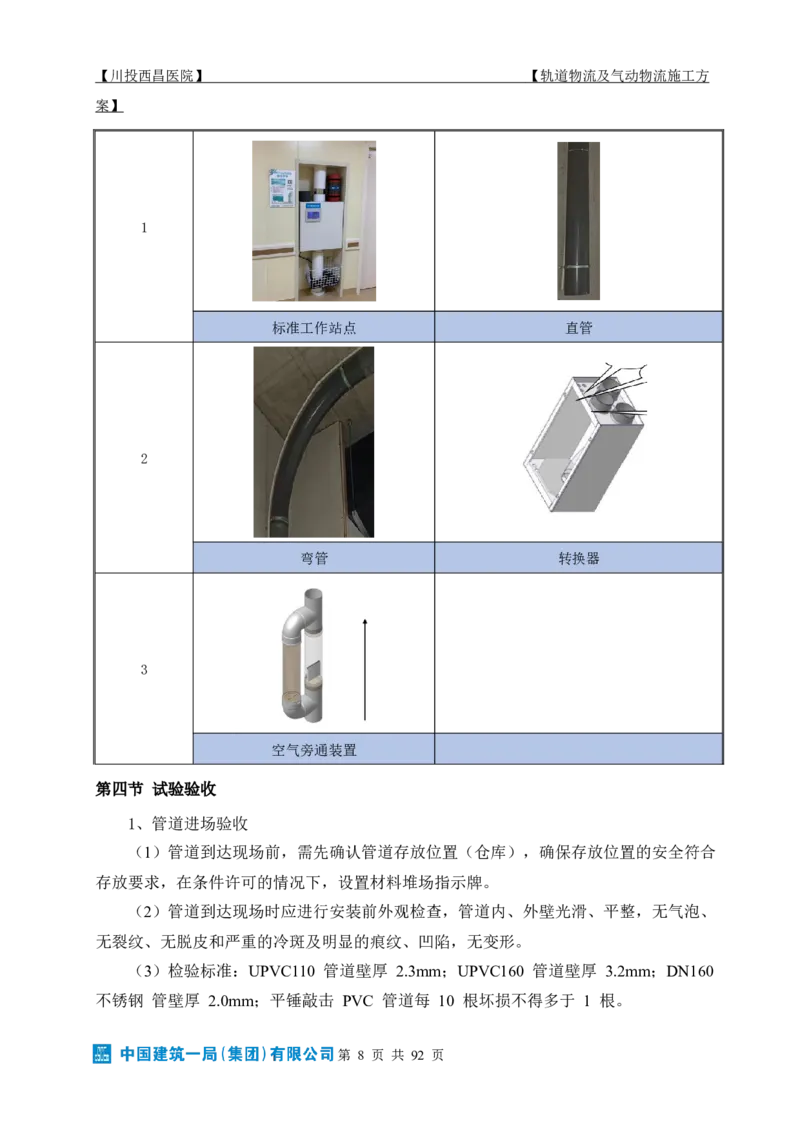

2、气动物流主要组件
第 7 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
1
标准工作站点 直管
2
弯管 转换器
3
空气旁通装置
第四节 试验验收
1、管道进场验收
（1）管道到达现场前，需先确认管道存放位置（仓库），确保存放位置的安全符合
存放要求，在条件许可的情况下，设置材料堆场指示牌。
（2）管道到达现场时应进行安装前外观检查，管道内、外壁光滑、平整，无气泡、
无裂纹、无脱皮和严重的冷斑及明显的痕纹、凹陷，无变形。
（3）检验标准：UPVC110 管道壁厚 2.3mm；UPVC160 管道壁厚 3.2mm；DN160
不锈钢 管壁厚 2.0mm；平锤敲击 PVC 管道每 10 根坏损不得多于 1 根。
第 8 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
（4）进入施工现场的管道堆放应平整，不能暴露在外，防止遭受长期日晒和低温；
管道不应靠近输送高温介质的管道敷设，也不得安装在大于 60℃的热源附近。
（5）8 号、10 号通丝测量符合要求；4 号、5 号角钢测量符合要求。
2、设备进场验收
（1）主要设备到达现场前，需先确认设备存放位置（仓库），确保存放位置的安全
符 合存放要求；在条件许可的情况下，设置设备堆场指示牌。
（2）设备到达现场时应进行安装前外观检查，设备表面应无损伤、无变形，包装完
好；工作站是否缺零部件、外表涂层油漆是否完整、是否有明显碰撞凹陷；工作站显示
屏 是否完整无破碎、按键是否无异常；工作站内接线是否无脱落、脱焊。
（3）设备内部器件完整，无损伤；转换器是否缺元器件（包括面板情况）、外表涂
层是否完整、是否有明显碰撞凹陷；转换器盖板是否严丝合缝，宜装宜取，转换器无变
形， 水平和垂直度偏差不大于千分之一度；转换器内接线是否无脱落、脱焊。
（4）配电柜外观完好，有铭牌，无变形，无锈蚀，涂层完整；门能正常开合，配备
钥匙和固定螺栓；箱体为不燃材料制作；电气接线端子完好，设备器件无缺损。(甲供需
注明) 配电柜内控制开关和保护装置符合设计要求，配电柜设接地（PE）或接零(PEN)汇
流排。
（5）风机外观完好，涂层完整，有铭牌，从整流罩外部观察叶片无损坏；无变形或
锈蚀。
（6）及时向公司要求材料证明资料（合格证、检测报告以及其他认证证书等），并
做好材料报验资料，向监理部门报验。
第四章 施工安排
第一节 施工部位
本工程物流小车及气动物流分布于综合医院。
物流小车及气动物流工程范围内配置的2台施工电梯，2台物料提升机，其主要型号
为：1#“SC200/200G”的双笼施工电梯、2#“SC200/200G”的双笼施工电梯、
7#SC100/100型双笼物料提升机、10#SC100/100型双笼物料提升机。施工各阶段各施工电
梯及物料提升机服务区域的堆场设置在地面。项目西南侧天王山大道路口为运输主入口。
依据工程特点及现场条件，结合各阶段施工任务，对平面实行分区域布置和管理。
统筹规划，材料仓储、加工等必须满足存放要求，同时方便场内运输，以便更好的进行
第 9 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
协调管理，避免与其他单位用地互相干扰。资源利用率最大化，施工平面内必须紧凑有
序、有条不紊，在满足施工需要的条件下尽量节约用地。就近原则，在甲方统一部署的
用地范围内，在保证运输通畅的前提下减少场内运输，尽量避免材料及设施的二次搬运。
现场防火设施的布置必须满足防火规范。
根据施工总平面布置，结合本工程物流小车及气动物流的分布情况，同时考虑装饰
装修分区，塔楼、裙楼一二层、裙楼三、四层三个施工区域划分施工。
根据现场实际情况以及施工图纸，现场施工整体思路如下：首先在机电管线、装饰
装修吊顶期间进行穿插作业，在机电管线大面安装完成后，开始穿插物流小车及气动物
流施工，再进行吊顶及墙面收口。

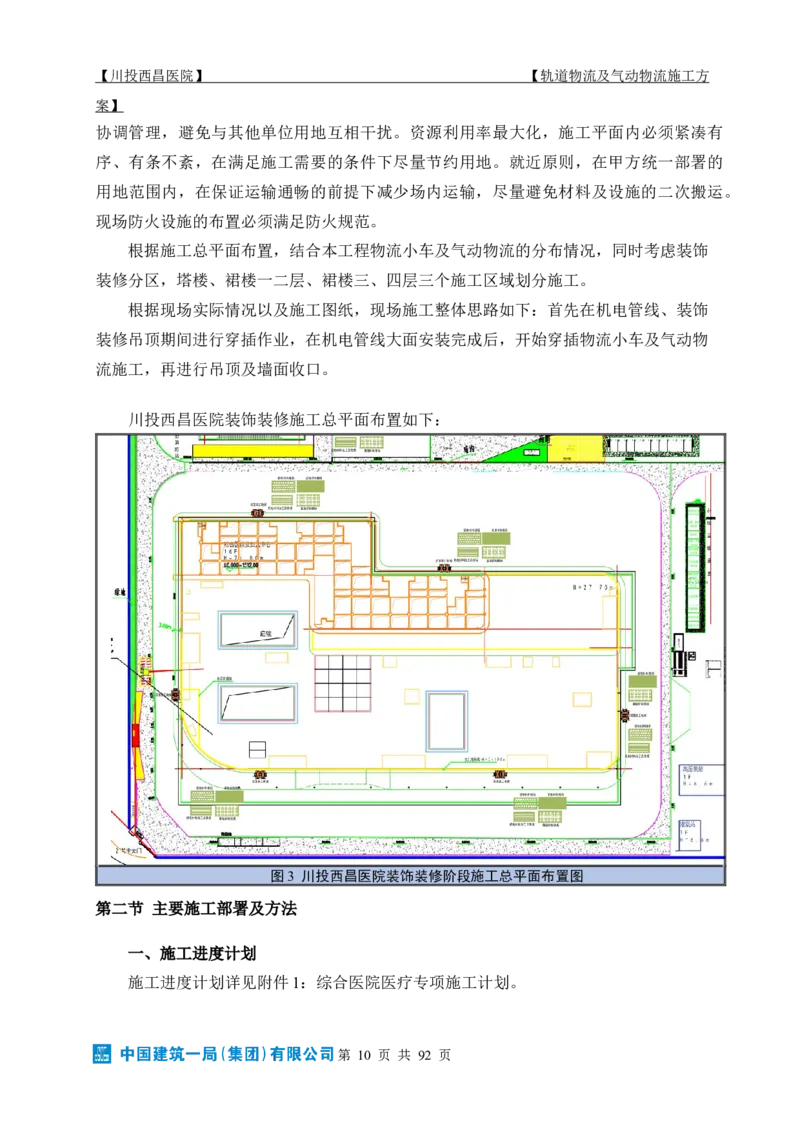

川投西昌医院装饰装修施工总平面布置如下：
图3 川投西昌医院装饰装修阶段施工总平面布置图
第二节 主要施工部署及方法
一、施工进度计划
施工进度计划详见附件1：综合医院医疗专项施工计划。
第 10 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
二、保证措施
1、指导思想
根据公司施工经验，通过针对本工程特点进行的施工总体计划安排及综合平衡，
项目部拟采用以下保证措施予以确保。
2、组织保证措施
（1）选择具有同类工程施工经验的本公司入库的劳务分包，确保整个项目的管理层
的高素质、高效率，从人员上保证工期目标的实现。
（2）本工程工人为劳务分包单位自有工人，可以确保指令畅通、令行禁止。
（3）加大资源配备与资金支持，保证各种生产资源及时、足量的供给。确保劳动力、
施工机械、材料、运输车辆的充足配备和及时进场。
三、制度保证措施
1、日例会制
会议为项目部内部例会，由项目生产经理主持，对于所负责的工程项目进行部门沟
通、协调、处理，及时化解矛盾，落实施工进度计划，确保工期目标。
2、周例会制
为使项目部与专业施工组、专业施工组与专业施工组间互相交流情况，及时反馈相
关信息，每周召开由项目部组织的生产协调例会，会议由生产经理主持。各劳务施工组
负责人及计划员参加，并通知业主、监理。会议主要解决施工中出现的进度、质量、文
明施工等问题，检查计划执行情况，提出存在问题，分析原因，研讨对策，同时认真听
取专业施工组的意见，对专业施工组进行充分协调、管理、化解矛盾等工作，为下一步
生产工作提前做好准备，以确保工期控制目标。
3、风险承包责任制
以工期、质量最终结果为考核项目，上至劳务单位项目经理，下至各施工班组，
层层签订责任状，根据结果，进行奖罚，调动各方面的积极性。
四、计划管理和控制措施
以工程总控计划为依据，制定分阶段工期控制目标，通过控制分段计划来确保总工
期。根据总控计划、分段计划以及业主不同时期对工程工期的要求，制定更加详细的月
度计划、周计划，每周检查、对比、分析，找出关键问题，当月计划必须当月完成。
第三节 劳动力计划及保证措施
第 11 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
一、劳动力计划
依据劳动力计划表我公司拟做如下安排：
（1）选派具有同类施工经验丰富的施工队伍。他们专业过硬，善于打硬仗打苦仗，
能够顾全大局，把业主的利益永远放在第一位。
（2）根据施工方案实施要求及施工进度计划和劳动力配置计划的要求，提前落实组
织劳动力进场的准备工作。
（3）在做好上述计划落实工作后，应另外做好施工劳动力安排预备计划，以备在必
要时能够随时召集调用，作为确保合同工期的一项必要措施。
（4）根据班组所承担的施工项目要求及其劳动力技术、质量、施工管理协作能力等，
以公司内部施工管理目标为依据，与其签订本工程具体的施工协议、施工安全协议书及
其它有关承诺和保证文件，明确其工作项目和范围、工作目标施工要求、奖罚措施等事
项，以满足本工程项目整体的要求。
（5）充分发挥施工组织管理方面的优势，将项目经理部及其管理人员按工序、分区
域、交叉施工做出详细安排，并将其它专业劳务分包单位一并纳入项目经理部的管理体
系，确保工期、质量目标实现。
（6）对施工人员所需的生活后勤条件做出充分的考虑安排，包括通信、饮食、清洁
卫生、季节变化适应等方面，以保证他们无后顾之忧，全力投入施工工作，确保施工进
度和管理的需要。
（7）在本工程施工期间，根据工程进度需要，本工程项目经理部及所属施工人员取
消节假日、休息日，在必要时采取双班制施工方法，以确保施工工期。
（8）对现场的施工队伍进行严格的资格审查，对审查合格的也必须做好技术安全交
底、职业道德教育等方面的工作。
（9）对已进场的队伍实施动态管理，不允许其擅自扩充和随意抽调，以确保施工队
伍的素质和人员相对稳定。
（10）未经项目经理部质量、安全培训的操作工人不允许上岗。
（11）加强对施工班组的管理，凡进场的施工班组必须配备一定数量的专职质量、安
全的管理人员。
物流小车及气动物流施工劳动力投入如下表所示：
第 12 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
工程施工阶段设备安装投入劳动力情况
工种
2周 4周 6周 8周 10周 12周 14周 16周
管理人员 2 2 2 2 2 2 2 2
安装工人 10 10 10 10 10 10 10 10
二、保证措施
1、管理措施
（1）施工队伍的选择：选择与医疗专业公司艾信智慧医疗科技发展（苏州）有限公
司。
（2）在与专业分包签订合同时，将对安装质量保证的保障做出明确的约定，同时要求
选择派有经验有水平的安装管理人员进行现场安装指导。
2、劳动力调配
合理调配劳动力是提高劳动效率的关键。将根据总工期进度计划对所需劳动力进
行统一调配，需要时马上调配至工作面配合施工，避免出现施工关键阶段因特殊原因
造成现场劳动力短缺的情况，以保障关键工序的顺利完成。
3、其他生活保障措施
（1）生活区的设置严格按相关标准，保宿舍实行单人单床。
（2）严格按照有关规定对工人权益加以保护，确保施工人员的权益得到有效保障。
三、项目管理组织架构
施工项目管理组织，是指为进行施工项目管理、实现组织职能而进行组织系统的设
计与建立、组织运行和组织调整三个方面。组织系统的设计与建立，是指经过筹划、设
计，建成一个可以完成施工项目管理任务的组织机构，建立必要的规章制度，划分并明
确岗位、层次、部门的责任和权力，建立和形成管理信息系统及责任分担系统，并通过
一定岗位和部门内人员的规范化的活动和信息流通实现组织目标。
针对本工程物流小车及气动物流施工的特点，组织机构的设置，是决定本工程能否
优质高效完成的关键性因素，首先要保证组织机构的合理性、科学性等，各部门职责关
系明确；其次要保证相应部门配备素质高、数量足的人员，能够保证各部门的工作高效
开展。
第 13 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
项目部成立技术小组，专门负责施工方案设计、实施、验收、改进工作，从项目负
责人到施工班组的项目管理层组织机构图，要求明确到具体责任人，人与岗位职责要一
一对应。项目管理层职责分工如下表所示：
序号 姓名 职务 主要职责
1 杜 飞 项目负责人 现场总指挥
2 曹 波 技术总工 全面负责项目的技术管理工作
3 张 野 生产经理 现场副总指挥、参与物流小车及气动物流验收
4 徐春伟 机电经理 技术支持、参与物流小车及气动物流的验收
5 刘少雄 技术部经理 技术支持、参与物流小车及气动物流的验收
6 黄 豆 技术员 负责方案的编制、交底工作
7 张志成 工程部经理 负责现场的施工管理
8 黄昌亮 安全总监 负责物流小车及气动物流安装的安全监督工作
9 徐 俊 安全员 负责物流小车及气动物流安装安全监督工作
10 刘浩政 质量总监 负责架体验收、现场质量
11 满守军 物资部经理 负责材料进场、物资准备
第五章 主要施工方法
第一节 轨道小车安装工艺
本工程工艺操作步骤为：井道框架安装→水平吊筋制作→直轨制作→齿条与分区绝
缘块的安装→电源分区绝缘块和电源—信号分区绝缘块的安装→井道间内垂直轨道安装
→井道间转轨器安装→井道间弯轨的安装→井道间翻轨器的安装→井道间防火窗的安装
→楼层轨道安装→楼层水平直轨安装→楼层水平转轨器安装→楼层曲轨的安装→楼层弯
轨的安装→楼层站点的安装→站点立柱的安装→铝轨连接和铜轨连接→楼层防风门的安
装→轨道保护→电气安装→配电系统。
一、井道框架安装
1、井道框架材料包括如下：
第 14 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
序号 材料 要求
1 50*50*3 方钢 表面镀锌
2 25*25*2 方钢 表面镀锌
3 30*30*2 方钢 表面镀锌
M10*100 外六角螺栓、M10 螺母、弹
4 表面镀锌
垫、平垫
150*100*6 基板，150mm 方向上对称打 2
5 表面镀锌
个φ12 通孔
1~6项材料局部若有生锈腐
蚀，用角磨机打掉锈蚀部
6 防锈底漆及银色面漆
分，喷上防锈漆和面漆加以
保护。
2、井道框架的制作安装方法
(1) 井道间的轨道位置按设计图纸确认后，从井道间顶层到底层用钢丝吊线作为安装
轨道基准，并在每层做基准标记。
(2) 井道间每层一般情况需要两根 50*50*3 方钢作为立柱，根据井道间实际情况合
理定位立柱位置，并画好地板与天花板安装孔的位置，使用电锤打φ14孔，深度
120mm，敲入 M10膨胀螺栓，之后把安装基板套入，添加平垫、弹垫、螺母，把基板固
定牢固。
(3) 准确测出各对地板基板上表面到天花顶基板下表面的实际高度值，使用切割机裁
切 50*50*3 的方钢两根，每隔 500mm 在方钢上的同一对面上打一排φ12 的对穿孔，若
需要安装转轨器，根据实际需求情况在打 2 对φ12 的对穿孔。
(4) 将钻好孔的 50*50*3 的方钢与天花板上的基板位置对好，保证其垂直后，将方
钢与基板焊接在一起，四边必须满焊并确保焊接牢固，去除焊渣，等冷却后喷涂防锈漆
和面漆。
(5) 根据两立柱之间的距离切割 25*25*2 方钢，作为横梁；并根据两根立柱φ12 孔
的中心距在 25*25*2 方钢上打两个φ12 孔，用 M10*100 外六角螺栓、M10 螺母、弹
垫、平垫连接，用水平尺保证 25*25*2 方钢水平之后锁死。
(6) 井道框架完成之后，在地板开孔处外围焊接护栏，采用 25*25*2 和 30*30*2 方
钢，根据实际尺寸截取，分别作为护栏横梁和护栏支架，再相互焊接起来，与立柱形成
一体。护栏高度 1.2 米，中间每隔 400mm 做一档，保证焊接牢固，焊接部位冷却后喷
第 15 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
涂防锈漆和面漆。

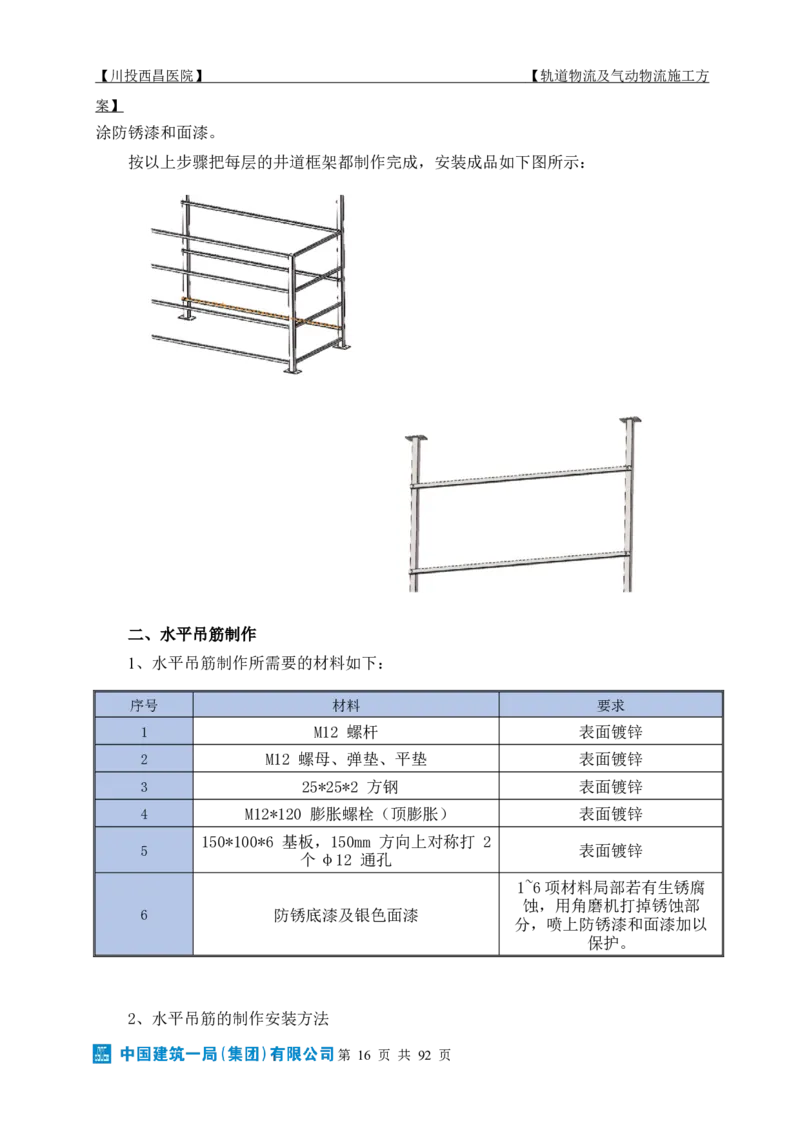

按以上步骤把每层的井道框架都制作完成，安装成品如下图所示：
二、水平吊筋制作
1、水平吊筋制作所需要的材料如下：
序号 材料 要求
1 M12 螺杆 表面镀锌
2 M12 螺母、弹垫、平垫 表面镀锌
3 25*25*2 方钢 表面镀锌
4 M12*120 膨胀螺栓（顶膨胀） 表面镀锌
150*100*6 基板，150mm 方向上对称打 2
5 表面镀锌
个φ12 通孔
1~6项材料局部若有生锈腐
蚀，用角磨机打掉锈蚀部
6 防锈底漆及银色面漆
分，喷上防锈漆和面漆加以
保护。
2、水平吊筋的制作安装方法
第 16 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
(1)
根
据设计
图纸上
轨道及
其安装
支架的位置，在建筑楼层天花板上确定吊筋所要打的位置，并批量标记，之后用电锤在
标记处打φ16 的孔，深度 120mm，敲入M12*120 膨胀螺栓，拧紧顶膨，确保紧固安全。
(2) 根据设计图纸中轨道的安装高度，计算出 M12 螺杆的长度 L=层高-轨道下表面
距地面高度。螺杆按 L 长度截取，并去除毛刺。把吊筋一端拧入膨胀管中，确保紧固安
全。
(3) 根据实际需求，按所要安装轨道的数量，适当截取 25*25*2 方钢，作为吊筋横
梁，在横梁同一面上对称打 2 个φ14 通孔，孔中心距离等于两吊筋的中心距离。
(4) 吊筋穿过横梁的φ14 通孔，上、下用 M12 的螺母及弹垫、平垫固定。调整横
梁的高度达到安装需求，并用水平尺保证横梁水平，之后锁死螺母，完成水平吊筋的制
造。
按以上步骤，把每层的水平吊筋制作安装完毕。
三、直轨制作
1、直轨组件 3.5 米长度制作
(1) 打孔：取 3.5 米直轨一根，两端若有毛刺，用锉刀去除；按下图所示距离，使用
钻模，打直径 8.5mm 通孔，并用倒角器倒角去毛刺。
(2) 铜轨固定卡件安装：按下图所示距离，安放铜轨固定卡件，并用锤子敲击卡件上
第 17 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
的圆柱，使卡件卡死在铝轨上。
(3) 铜轨安装：取三根 3.5 米长的铜轨，两端倒角 C1；每根铜轨穿入 4 个方头螺
钉，方头螺钉穿过铝轨上的 8.5 孔，用橡胶锤敲击铜轨，使之卡在塑料卡件上，并微调
铜轨的位置，使铜轨端面与铝轨端面对齐；在铝轨背面螺钉上，放入铜轨绝缘套、M4 铜
垫片，并用 M4 铜六角螺母锁紧；安装完毕后如图所示。（此处锁紧工具用扭力扳手，
扭矩 2.8nm）
2、直轨组件任意长度制作
(1) 打孔：根据实际需求，截取适宜长度直轨，两端若有毛刺，用锉刀去除；按下图
所示距离，使 用钻模，打直径
8.5mm 通 孔，并用倒角器倒
角去毛刺。
第 18 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
(2) 铜轨固定卡件安装：按下图所示距离，安放铜轨固定卡件，并用锤子敲击卡件上
的圆柱，使卡件卡死在铝轨上。
(3) 铜轨安装：按需求截取和铝轨同样长度的铜轨，两端倒角 C0.5-C1；每根铜轨穿
入相应数量的方头螺钉，方头螺钉穿过铝轨上的 8.5 孔，用橡胶锤敲击铜轨，使之卡在
塑料卡件上，并微调铜轨的位置，使铜轨端面与铝轨端面对齐；在铝轨背面螺钉上放入
铜轨绝缘套、M4 铜垫片，并用 M4 铜六角螺母锁紧；安装完毕后如图所示。（此处锁
紧工具用扭力扳手，扭矩 2.8nm）
3、直轨标准配件
第 19 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
四、齿条与分区绝缘块的安装
1、齿条安装
齿条安装原则：水平轨道不需要安装齿条，垂直轨道全部需要安装齿条，弯轨上也
需要安装齿条，且弯轨与水平轨道对接部分需要安装渐进齿条，齿条与齿条之间的间隙
1mm 以内，齿条若切割，请注意齿距，确保齿轮顺利通过。
(1) 首先将齿条固定块及 M4*8 顶丝装配到齿条的凹槽上，之后把齿条组件插入铝轨
上的安装槽内，对齐之后锁紧顶丝，完成齿条的安装。
(2) 竖直井道转轨器上也需要安装齿条，与竖直直轨对接时，齿条需要截断加工，
确保通过转轨器时，齿轮齿条能顺利啮合，转轨器上齿条为一整根，上、下与其对接的
一根垂直直轨齿条，其长度尽量的长，固定顶丝至少要 3 个。
五、电源分区绝缘块和电源—信号分区绝缘块的安装
(1) 单纯的电源分区绝缘块的安装，主要用在站点和翻轨器绝缘分区，运用在站点
时，两侧铜轨之间接一个空气开关来控制站点的供电；运用在翻轨器时，开关电源连接
蓄电池充电，蓄电池给翻轨器供电。
(2) 电源—信号分区绝缘块的安装，两侧为独立的两个开关电源，正极通过单向二极
管与中间铜轨连接。此分区安装需要根据电气电源的配置，来选择合适的位置,距离接缝
两侧 112mm 的塑料卡件背面需要安装三颗铜螺钉、铜垫片、铜螺母。
第 20 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
六、井道间内垂直轨道安装
井道间轨道安装按设计图纸安装井道间内的直轨，保证直轨竖直，宽车轨道中心间
距 407mm，窄车轨道中心间距 257mm，并且保证所有间距相等（特别是与转轨器对接
的地方）。竖直轨道通过C 型夹扣在 25*25*2 方钢上，C 型夹开口应朝下，顶丝必须拧
紧。
七、井道间转轨器安装
(1) 井道间若需要安装转轨器，需要在合适的位置留空，安装位置不宜太高，方便后
期维护；如下图所示，在合适的高度打 4 个上下间距 625mm 的φ12 通孔，保证两两水
平，之后固定两根井道横梁，保证横梁水平后锁紧，用作固定转轨器使用。
(2) 转轨器的种类根据设计图纸及井道间内轨道的数量来选择，选择适当的转轨器，
用转轨器固定支架把转轨器初步固定在横梁上，之后慢慢调整转轨器，使之水平。
(3) 安装转轨器上下两面的井道直轨及弯轨，调整直轨及弯轨，使之与转轨器铝直轨
对接时间隙保证在 3-5mm 之间，上下和左右错位在 1mm 以内；转轨器两侧的铜轨需要
倒角C1，上下没有段差；
(4) 滑动转轨器，让转轨器直轨与上、下两侧的轨道对接，保证所有轨道对接时都没
有问题。之后在转轨器固定支架上打定位螺钉孔，螺钉穿过横梁，锁死支架和横梁，完
成井道间转轨器的安装。
第 21 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
八、井道间弯轨安装
(1) 井道间弯轨一端直线段与房间水平直轨共面，另一端与转轨器相连，主要用途是
实现井道间竖直轨道向每层天花板的水平轨道的转弯。
(2) 与转轨器相接的一端若距离不够，可添加一节竖直轨道延长，与转轨器直轨间距
为 3-5mm；另一端由天花板上的吊筋固定，如图：
(3) 井道弯轨安装时，有上出轨和下出轨之分，上图右为上出轨，由吊筋固定在天
花上；上图右为下出轨，由站点立柱支撑，固定在地面上。
九、井道间翻轨器的安装
(1) 井道间翻轨器是连接井道间弯轨和房间直轨的桥梁，翻轨器动轨一端由铰链固定
在内弯轨上，另一端由铝轨连接片直接连在房间水平直轨上，具体位置见下图。
第 22 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
(2)
此安装注意井道吊筋要吊在气弹簧的位置，房间吊筋吊在翻轨器静轨的位置。翻轨
器预安装完成后调节翻轨器动轨，保证与弯轨的间距为 2-3mm，之后锁定所有固定零件,
手动放开电磁铁，测试翻轨器动轨动作，反复手动测试几次，确保翻轨器工作正常。
(3) 翻轨器有顶层翻轨器和底层翻轨器之分，上图为顶层翻轨器，主要由吊筋固定，
安装于天花板顶层；下图为底层翻轨器，由站点立柱支撑，固定在地面上。
(4) 翻轨器有顶层翻轨器和底层翻轨器之分，上图为顶层翻轨器，主要由吊筋固
定，安装于天花板顶层；下图为底层翻轨器，由站点立柱支撑，固定在地面上。
十、井道间防火窗的安装
第 23 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
(1) 防火窗主要应用于井道间与楼层之间的防火分区和同一楼层的不同防火分区；
根据设计图纸及通过轨道的数目，有单轨防火窗和双轨防火窗之分。
(2) 防火窗需要与翻轨器联动使用，才能在消防防火过程中起到隔离防火。
(3) 在合适的位置，使用电锤打 4 个φ14 孔，深度 120mm，敲入 M10 膨胀螺栓，
之后把防火窗的安装孔套入，添加平垫、弹垫、螺母，把防火窗固定牢固。
(4) 安装完毕后，手动放开翻轨器，确保翻轨器与防火门没有干涉，在翻轨器断开
后，防火窗能够顺利关闭。
(5) 防火窗不需要移动的一扇窗，用螺钉打死，并涂上防火胶。
(6) 一般防火窗旁边需要安装一个烟感探测器，用于探测烟火信息，给防火窗提供
信号，烟感探测器的安装位置为防火窗旁边的天花板上。
(7) 墙体过线孔：若是上出轨，在轨道正上方，防火窗窗框上边打两个φ25 的过线
孔，方便线缆穿过防火分区；若是下出轨，在轨道正下方，防火窗窗框下边打两个φ25
的过线孔，方便线缆穿过防火分区；
第 24 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
十一、楼层轨道安装
楼层轨道主要分布在每层楼的天花板上，一般从井道间引出，到站点结束。
安装楼层轨道时，要结合当层楼面的天花板位置，使轨道下表面正好和天花板相平，
方便装修。
十二、楼层水平直轨安装
(1) 根据轨道设计平面图中轨道走向及位置，选用合适的长度的轨道组件，通过 C
型夹将轨道组件安装到已调整好水平或者竖直的 25*25*2 的方钢上，C 型夹应与轨道保
持垂直并卡角卡住支架。
(2) 根据图纸要求，安装所需轨道数量：单轨、双轨、三轨和四轨。多轨安装时，轨
道间距 200mm。
(3) 轨道与轨道连接间隙：0.2-1mm，为了防止较长直轨的晃动，每隔 10 米左右，
需要焊接一个角架，一端焊接在 25*25*2 横梁上，另一端用膨胀螺钉固定在墙上或者建
筑横梁上。
十三、楼层水平转轨器安装
(1) 根据轨道设计图纸，选择相应的型号的转轨器。
(2) 把转轨器吊装在转轨器吊筋上，调整水平，之后在转轨器固定支架上打定位螺钉
孔，螺钉穿过横梁，锁死支架和横梁。以一侧直轨为基准，调整转轨器的位置，使之与
水平铝轨对接时间隙保证在 3-5mm 之间，上下和左右错位在 1mm 以内。转轨器两侧的
铜轨需要倒角 C1，上下没有段差；
(3) 锁紧转轨器吊筋上的螺母，固定好转轨器；以转轨器为基准，调整另一侧水平直
轨，保证与转轨器直轨对接时的间隙在 3-5mm 之间，上下和左右错位在 1mm 以内，转
轨器两侧的铜轨需要倒角 C1，上下没有段差。锁紧水平直轨的 C 型夹顶丝。
(4) 反复拉动转轨器，检测转轨器直轨与水平直轨的位置，确保转轨器直轨能与两侧
水平直轨对接时都没有问题。
十四、楼层曲轨安装
(1) 弯轨应用于水平转弯的场合，根据转向不同，曲轨分为内曲轨和外曲轨；根据轨
道设计图纸，选择相应所要安装的曲轨，若图纸设计的水平转角不为 90°，则需要把曲轨
切割成设计角度。
第 25 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
(2) 曲轨中间位置，必须加装吊筋或者站点立柱，确保曲轨安装稳固。
(3) 曲轨两端使用轨道连接片与直轨相连。
十五、楼层弯轨安装
(1) 弯轨主要应用于需要垂直转弯的场合，根据方向不同可分内弯和外弯。
(2) 根据轨道设计图纸，选择相应所要安装的弯轨，若图纸设计的垂直转角不为
90°，则需要把弯轨切割成设计角度。
(3) 弯轨安装时，天花板一端用吊筋固定，地板一端用站点支架固定，若中间垂直直
轨长度过长，距离墙边较近，可加 L 支架来加固；若距离墙边较远，可用 2 根 40*40
铝型材做竖梁，两端用型材固定底座打入到上、下楼板，之后用 25*25*3 方铝管做横
撑，用 C型夹固定弯轨和竖直轨道。
(4) 若有多个弯轨并排安装，需要在并排弯轨之间连接 25*25*2 方钢横梁，用于加
固弯轨，减少晃动。
十六、楼层站点安装
(1) 站点分为单轨站点和双轨站点，根据设计图纸，确定安装站点的样式；双轨站点
需要在站点的端部安装站点端部转轨器。
第 26 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
(2) 根据设计图纸中车位数量，确定站点的水平直轨的长度 L，从而截取所需直轨组
件的长度，站点尾部距离墙距离 M 不小 600mm。
(3) 根据设计图纸，看是否添加称重系统，称重系统装在站点触控屏和弯轨之间，称
重系统与直轨之间的间隙为 2-3mm；称重系统不能直接和曲轨相连，需要加一段直轨
（300mm以上）;
(4) 上出轨站点轨道呈“C”型，即在站点空间内的天花板及地板上都安装轨道。通
常设置两车位（即站点能同时停放 2 辆物流小车）。上出轨站点的安装空间要求，如下
图所示：
(5) 下出轨站点轨道呈“L”型，即从垂直井道间至站点的轨道，仅安装在地板上。
通常设置两车位 (即站点能同时停放 2 辆运载小车），下出轨站点的安装空间要求，如
下图所示：
第 27 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
轨道穿过墙壁及地板的开孔宽度如下表所示。
站点支架可以预安装，具体位置以使用情况为准，可以在 L 范围内灵活调节。
十七、站点立柱安装
当轨道在地面上铺设时，轨道需要站点立柱支撑。
(1) 根据设计图纸，结合地面轨道的具体铺设情况，提前规划好站点立柱的位置，并
做上记号。
(2) 根据设计图纸，结合地面轨道的具体铺设情况，提前规划好站点立柱的位置，并
做上记号。
(3) 调节站点立柱上面螺母的位置，使轨道整体保持水平。
十八、铝轨连接和铜轨连接
(1) 轨道对接时，铝轨连接需要使用 4 个铝轨连接片组件，铜轨需要使用 3 个铜
轨连接片组件，缝隙为 0.2-1mm，铜轨两端需要倒角 C1 图所示。
(2) 轨道对接时，要保证相应顶丝完全锁紧，不可出现不拧或者虚拧现象。
第 28 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
十九、楼层防风门的安装
根据设计图在需要安装防风门的开孔需要做加固，可采用钢结构埋入或厚木框加固，
下图为防风门的安装示意图，可看到其安装螺丝的位置。以合理制作要加固的位置和需
要安装防风门的墙孔的大小尺寸。如安装防风门的位置还安装了防火窗，则要根据防火
窗开口的大小来合理配置预留孔的大小。
二十、轨道保护
每安装一段轨道后，清除轨道内部异物及灰尘，用 230mm 宽的纸胶带封住轨道口，
防止轨道外观表面及轨道内部进入杂物、灰尘和油漆等。
二十一、电气安装
1、接线及端子要求
第 29 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
(1) 所有螺柱型接线柱，一律采用圆形预绝缘端子（TVS 系列）接线连接。每个接线
螺柱接线宜为一根，不得超过两根。接两根导线时，中间应加铜制平垫片。
(2) 接入空开及螺丝压紧类接线端子的线缆采用管形（针形）预绝缘端子进行压接。
压接时需要根据线径选用合适的端子类型及压线钳；
(3) 应施工需要，需要进行延长的线或者线与线间的对接，采用 WAGO 快速并线接
头（221-413 类）或者相应尼龙压线帽进行压制；
2、防火分区分割方案及接线方法
(1) 两端是同一电源分区的分割及接线方法：
(2) 三根轨道同时跳线可以采用 3*6 平方护套线连接，单独跳线使用单芯多股 6 平
方线连接。
(3) 防火分区两端是不同电源分区的分割及接线方法：
(4) 三根轨道同时跳线可以采用 3*6 平方护套线连接，单独跳线使用单芯多股 6 平
第 30 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
方线连接。
3、电源分割点分割方法和接线方法：
4、动力电缆布线要求
(1) 轨道物流系统动力电源采用 TN-S 电源输入（AC380,50Hz），包含三相线 ABC
及 中性线（N），地线（PE）。通过每个电源分配柜分别引出三相相线及 PE 到各个电
源模块中。
(2) 配电柜到各电源模块布线采用镀锌桥架走线（单一电源可采用相应镀锌钢管布
线）。在靠近各电源模块时采用波纹管引出三相相线及 PE 线到电源模块。桥架内线缆
每 5M 采用尼龙扎带与桥架固定。
第 31 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
(3) 同时电源模块输出的 DC24V 亦采用波纹管回穿到桥架，从靠近轨道的地方接入
供电轨道。如下图：
5、网络布线要求
(1) 一般的，在每个井道间布置一台网络交换机（二级交换机），用于连接改井道
间所连接的站点及以二级网关（以太网转 CAN,一般采用 DIN 导轨固定在轨道背面）。
同时每个井道间的交换机引出一路网线（视项目大小可能为光纤）到中控室的一级交换
机。
(2) 井道间内网络走线，同样采用桥架方式（4 路及以下可采用相应镀锌管），在需
要引出到每个设备时，直接将网线引出。引出的网线需要沿轨道背面或者轨道安装框架
走线，同时用扎线扣固定好。满足整齐美观要求。示意图如下:
6、终端电阻安装方式
第 32 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
(1) 在每个电源分区的两端（所有轨道网络串联跳线）需安装终端电阻板。安装方式
如下：
二十一、配电系统
1、配电系统设计
第 33 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
(1) 本系统采用多级供电方式。其供电结构如图 15 所示。系统的总电源要求为：电
压 380V，三相五线，配置带保护开关的配电箱。电源的总功率与轨道物流系统的专用电
源个数有关。配电箱的位置与系统轨道的布置及物流井道的分布有关。供电中断仅会造
成物流系统停止工作，无其它影响。下图为轨道物流传输系统供电结构图：
(2) 轨道系统电源从配电箱接入轨道物流系统专用电源设备，经转换后接入到轨道
的供电铜轨、区域控制器、转轨器以及其他系统设备上。
(3) 物流小车和清洁小车通过轨道上的铜轨为其提供电源。该电源应为 24V 低压直
流安全电。
(4) 每个物流井道间内均需安装插座及照明，用于物流系统维修时使用，插座类型为
3+2 孔，安装要求与普通插座及照明要求相同。井道间插座和照明设备的供电宜归属于
主建筑普通供电系统，不纳入轨道物流系统供电范围。
2、系统图中供电参数计算方式说明
(1) 供电方式：预留给系统的进户电源为三相五线制，TN-S 供电系统，接地电阻不
大于 10Ω。 系统总功率的计算可以按照小车数量进行估算。每台小车按照 500W 功率
计算，然后按 1.5 倍裕量冗余。举例如下：
(2) 综合医院设计安装站点82，小车数量115台，则预算系统总功率预留为
115*0.5*1.5=87KW，即本系统所需电源功率不低于 87KW。
(3) 电源模块数量的估算。本系统采用三相 380V 转直流 24V 电源模块，单台电源
模块功率为 1KW。电源模块数量的统计分为垂直轨道和水平轨道。垂直轨道部分按两层
共用一台电源模块计算，水平轨道部分按 25 米设置一台电源模块计算。特别的：当水
第 34 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
平段停车库停车位每大于 8 则需要额外配置一台电源模块，垂直段停车库停车位每大于
5 则需要额外配置台电源模块。采用如上方式计算系统所需电源模块数量.
第二节 气动物流安装工艺
本工程工艺操作步骤为：管道的连接→阻火圈的安装→综合布线→设备安装→三向
转换器安装→机房设备的安装→站点装修。
一、管道安装注意事项
(1) 管道不应安装在水管（如消防水管、空调排水管等）的正下方；
(2) 管道不应安装在强电井、水暖井，除院方特殊指定外。
(3) 安装方式：不锈钢管道可采用沿墙、架空和地沟敷设。
(4) 开孔：管道穿墙或楼板时，需预先开孔，钻孔采用专业的开孔器，Φ110 型管道
需开Φ160 的圆孔，Φ160 型管道需开Φ220 的圆孔。
(5) 穿墙时，应设金属或塑料套管，套管壁厚 2-5mm，套管间隙用砂浆抹平填实，套
管两端与墙体齐平。
(6) 穿楼板时，应设金属套管，Φ160 的圆孔的圆孔使用Φ159 套管（外壁尺寸），Φ
220 的圆孔使用Φ219（外壁尺寸）的套管，套管壁厚 2-5mm，间隙处应充填水泥砂浆或
其 他弹性不燃材料，套管下端与楼板齐平，上端超出楼板 50-100mm。
第 35 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
(7) 间隙处填充物具体操作方法：用水泥砂浆或者其他弹性不燃材料填充，套管周围
应砌筑防水圈，高出地面 5～10mm，用防水油膏涂封。
二、管道的连接
1、不锈钢直管
清理管道内的垃圾，擦净后两端用布块裹好或用管盖（原管道两端的黑色盖子）盖
好，防止垃圾再次进入。 管道的安装接口要求自然连接，最大偏差在 0-2mm 内。
连接步骤如下：
(1) 在接口内外应采用专用刮刀除去毛刺，连接时先用清洗剂将管口部分（7.5cm
长）和管套内壁清洗干净，再在管口部分（7.5cm 长）安装抱箍。
(2) 然后将直管缓慢旋转进入套管直至伸入部分达管套内的中心线（7.5cm），另一端
直管连接 同上操作，连接时可合理利用管套内的中心线对接，两管对接间隙要求小于
2mm。
2、不锈钢弯管：
不锈钢弯管安装要求水平+3 度，垂直+3 度。不锈钢弯管与 不锈钢直管的连接应采
用管套胶水连接，要求接口的对接间隙≤2mm，操作。不锈钢弯管割管采用专业的切割
器，采用借助专用刮刀将已割的管口去除毛刺。
(1) 弯管制作步骤如下：
1)将要切割的弯管放置水平地上，找出弯管的中心点划线。
2)弯管的两端直管部分不能计算在 S 弯的尺寸内。
3)把需要将 S 弯跳过的距离，精确测量，若设此为 X。
4)在管道的两端沿（X/2+80mm）处垂直划线，对与弯管中心线的交点，作好标记。
第 36 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
5)采用管道专业切割器切割管道，并去除断口的毛刺。
6)S 弯与工作站连接/三向转换器连接，保证至少 300mm 直管。
7)PVC110 型管道制作 S 弯，管道切割处为（X/2+55mm），切割 。
8) S 弯偏移最小距离建议为 160mm。
(2) 90°弯管制作步骤如下：
1)90°弯管安装要求水平+3度，垂直+3 度。
2)90°弯管与 PVC110 型直管的连接应采用胶水连接，连接时先用清洗剂将管口部分
清洗干净，安装抱箍，然后将直管缓慢旋转进入 90°弯管， 直至直管推不进去，另一端
直管与 90°弯管的连接同上操作，要求接口的对接间隙小于2mm
3)伸缩指数为 240mm 每 100m 管道。 所以我们建议,每 100 米安装 3 个伸缩接
第 37 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
头。
(3) PVC 伸缩接头的安装条件如下：
1)管道穿过相邻的建筑物时或采用地沟敷设（设置检修井）时需安装 PVC 伸缩接
头。
2)管道在安装过程中需穿越相邻建筑物时，需安装 PVC 伸缩接头。
3)在铺设管道时，有2mm的建筑沉降时，需安装 PVC 伸缩接头。
4)温度在 30℃温度浮动区域内, 管道连接过程中，管道之间无任何设备，每50~70
米管道需安装 PVC 伸缩接头。
5)在温差变化大的地域或使用环境下，用来平衡管道的伸缩性，需安装 PVC伸缩接
头。 PVC 伸缩接头同直管和直管连接方式相同，
6)PVC 管道在温差较大环境中应做绝热措施，在户外井道沟施工或者深埋作业时需
采 取防水措施,刷底料一层，沥青厚度大于 1.5mm，外包玻璃布。
(4) PVC 管道的固定步骤如下：
1)PVC 管道水平固定方法： 采用沿楼板敷设法和沿墙敷设法。
2)PVC 管道沿楼板敷设法：
① 管道采用 10 号吊杆安装固定；吊杆长度不大于 1.5m，若大于 1.5m，应先做
角铁支 架，再用吊杆；
② 将膨胀螺丝安装在楼板中，要求牢靠、不松动；
③ 测量管道顶部离楼板间的距离，将吊杆固定在楼板中，留有 2-3mm 的余量
④ 管道用管道卡箍卡紧，将吊杆另一端旋紧；
⑤ 吊杆的长度根据现场管道离楼板的距离而定；
⑥ 每隔 2m，需用一个吊杆安装固；
第 38 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
⑦ 水平直管安装距离每隔不大于 10m，需用角铁支架加固安装；
⑧ 用 4×4 的角铁焊接成“L 形”支架，支架的直角边不能小于 300mm；
⑨ 支架衬托管道，用管道卡箍将其固定在角铁上；
⑩ 支架整个部件除锈，四面满焊，红丹防锈漆2度。
3)不锈钢管道沿墙敷设法步骤如下：
① 管道在敷设过程中，当管道外壁离墙体水平距离≦200mm 时，可采用沿墙敷设
法；
② 管道采用 10 号吊杆安装固定；
③ 将膨胀螺丝安装在楼板中，要求牢靠、不松动；
④ 测量管道外壁离墙体的水平距离，将吊杆固定在楼板中，留有 2-3mm 的余量；
⑤ 管道用管道卡箍卡紧，将吊杆另一端旋紧；
⑥ 吊杆的长度根据现场管道离楼板的距离而定；
⑦ 每隔 2m，需用一个吊杆安装固定；
⑧ 弯管或 S 弯处必须做支架固；
第 39 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
⑨ 管道在敷设过程中，当管道外壁离墙体水平距离≦200mm 时，可采用沿墙敷设
法；
⑩ 管道采用 10 号吊杆安装固定；
⑪ 将膨胀螺丝安装在楼板中，要求牢靠、不松动；
⑫ 测量管道外壁离墙体的水平距离，将吊杆固定在楼板中，留有 2-3mm 的余量；
⑬ 管道用管道卡箍卡紧，将吊杆另一端旋紧；
⑭ 吊杆的长度根据现场管道离楼板的距离而定；
⑮ 每隔 2m，需用一个吊杆安装固定；
⑯ 弯管或 S 弯处必须做支架固。
⑰ 间隔不大于 6m，需做一个支架固定；
⑱ 用 4×4 的角铁焊接成三角形支架，支架的直角边不能小于 300mm；
⑲ 支架衬托管道，用管道卡箍将其固定在角铁上；
第 40 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
⑳ 支架整个部件除锈，四面满焊，红丹防锈漆 2 度。
(5) 不锈钢管道垂直固定方法：
1)采用吊筋敷设法和 U 型卡箍敷设法，吊筋敷设法：
2)管道在敷设过程中，当管道外延离墙体水平距离≦300mm 时，可采用吊筋敷设
法；
3)管道采用 10 号吊杆安装固定；
4)将膨胀螺丝安装在墙体中，要求牢靠、不松动；
5)测量管道边缘离楼板间的距离，将吊杆固定在墙体中，留有 2-3mm 的余量；
6)管道用管道卡箍卡紧，将吊杆另一端旋紧；
7)吊杆的长度根据现场管道离楼板的距离而定；
8)每层需用一个吊杆安装固定
第 41 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
(6) U 型卡箍敷设法：
1)每层需做一个支管
2)若管道水平方向距墙体距离＞300mm 时，需安装管道固定支架；
3)用 4×4 的角铁焊接成 T 形支架，支架的水平方向不能小于 300mm；
4)支架衬托管道，用管道卡箍将其固定在角铁上；
5) 支架整个部件除锈，四面满焊，红丹防锈漆 2 度
三、阻火圈安装
1、阻火圈材料含膨胀材料（设计为遇火膨胀），可用于大型易燃管道的阻火，阻火
圈安装在不锈钢管道上。
2、安装工艺
第 42 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
(1) 清洁不锈钢管：火灾时膨胀材料关闭不锈钢管，很脏的管道，比如残留的水泥，会导致
这种关闭行为的延迟。因此，有污渍的不锈钢管应将阻火圈安装的地方清洁干净。如
图：
附图 11: 清洁 PVC 管道外壁
(2) 将开口处密封：间隙须与 FS-ONE 接近。检验方法多样，具体可参考 UL 标准。
附图 12: 封闭空余间隙，保证烟气密封度
(3) 扣上阻火圈：将阻火圈围绕不锈钢管放置，锁上插销。
附图 13: 扣上阻火圈
(4) 装上紧固钩：该紧固钩可装在金属外壳的不同点上，可满足不同情况下的可用空间。钩
第 43 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
子必须尽可 能地对称放置，需要的紧固钩数量在包装上有标明。
附图 14: 装上紧固钩
(5) 扣紧阻火圈：只有正确紧固了，才能起到阻火作用。
① 标记紧固点
② 用冲击钻钻孔，或根据板底材料，用电动工具紧固。
③ 用膨胀螺栓紧固阻火圈。
④ 为便于维护，可永久用一个标识牌标记。
附图 15: 扣紧阻火圈，安装
第 44 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
附图 16: 阻火圈安装示意图
四、综合布线
1、安装工艺方法：
(1) 线缆延管道敷设，线缆进场后，应检查材料合格证明文件和材料进场验收记录；
线缆在检查时应注意 外皮无损伤，铜芯无锈蚀，线径符合要求；
(2) 系统线缆可采用绑扎法延管道及设备内壁敷设；线缆布放走线路径和位置应预先
设 计好，线缆穿越楼板和墙体时应设置导管，便于检修；线缆的敷设排列应顺直、整
齐、并 宜少交叉；
(3) 系统线缆延直管敷设时，每 1.5m 需一个
(4) 若线缆延管道敷设时应在弯管的两端和中间各用扎带扎紧
(5) 同一交流回路的绝缘导线不应敷设于不同的金属槽盒内或穿于不同金属导管内；
绝 缘导线接头应设置在专用接线盒（箱）或器具内，不得设置在导管和槽盒内，接线盒
（箱） 的设置位置应便于检修；同一槽盒内不宜同时敷设绝缘导线和电缆；当控制和信
号等非电 力线路敷设于同一槽盒内时，绝缘导线的总截面积不应超过槽盒内截面积的
50%；
(6) 线缆和线缆连接时，导线的截面积应匹配，在连接后不得明露线芯。
2、线缆连接设备 线缆出入电缆梯架、托盘、槽盒以及配电（控制）柜、台、箱、
盘处应做固定；在终 端、转弯和进入盒（箱）、设备和器具等处，均应装设线卡固定，
线卡距设备和器具边缘 的距离宜为 50mm—100mm；每个设备和器具的端子接线不多于
2 根导线或 2 个导线端子； 线缆的首端、末端和分支处应设置标识牌，直埋电缆应设
第 45 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
标示桩。
五、设备安装工艺
1、小型末端站安装方法
(1) 工作站四个角用膨胀螺丝固定，并用 M10 的螺母旋紧。
(2) 安装要水平垂直，要求最大偏差应在±1-2mm 的范围内。
(3) 若墙面为轻质墙，需做过墙保护及落地支架。
(4) 与工作站连接的管道应是直管，且长度不得少于 400mm。
(5) 与工作站点连接的上、下管道，应在自然状态下对齐，同轴度最大偏差在±2mm
以内。
(6) 工作站与管道连接时，先用 0.8mm 厚自粘性胶带绕上两圈，然后再用 120mm
宽抱 箍包紧，对接间隙在 5-10mm 间。
(7) 工作站与弯管连接时，在距站点上部金属外壳 1.5m 处（上端）开Φ20～Φ25
孔 3 个，要求倒角刮毛刺，安装空气皮阀，并用扎带将皮阀与管道扎紧、牢靠。
(8) 工作站与水平直管连接距离超过 5m 时，在距工作站 5m 处需加装 1 个 IR 型
感应器。
(9) 离工作站 300mm 处，需加装 1 个 IR
(10) 小型末端站安装大样图：
第 46 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
附图17 : 小型末端站安装大样图
2、160 系统小型末端站安装要求
(1) 工作站上部金属外壳到地面高度 1625mm。
(2) 传输瓶支架的顶端到地面的距离为 1700mm；水平方向离工作站 200mm。
(3) 篮筐垂直安装在工作站下方，且离地面 190mm。
3、110 系统小型末端站安装要求
(1) 工作站上部金属外壳到地面高度 1628mm。
(2) 传输瓶支架的顶端到地面的距离为 1700mm；水平方向离工作站 200mm。
(3) 篮筐垂直安装在工作站下方，且离地面 190mm。
4、下置式工作站安装方法
(1) 工作站四个角用膨胀螺丝固定，并用 M10 的螺母旋紧。
(2) 安装要水平垂直，要求最大偏差应在±1-2mm 的范围内。
(3) 标准层安装时，上下连接口对接需做水平偏移距离 130mm S 弯。
第 47 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
(4) 若墙面为轻质墙，需做过墙保护及落地支架。
(5) 与工作站连接的管道应是直管，且长度不得少于 400mm。
(6) 与工作站点连接的上、下管道，应在自然状态下对齐，同轴度最大偏差在+2mm
以内。
(7) 工作站与管道连接时，先用 0.8mm 厚自粘性胶带绕上两圈，然后再用宽抱箍包
紧， 对接间隙在 5-10mm 间。
(8) 工作站水平管道超过 5m，在距工作站 5m 处需加装 1 个 IR 型感
(9) 下置式工作站安装大图：
附图 18: 下置式工作站安装大样图
5、垂直方向下置式工作站安装方法
(1) 由于下置式工作站上面管道口与下面管道口只有 130mm，S 最小偏移为
160mm，所以针对该情况安装方法如下：

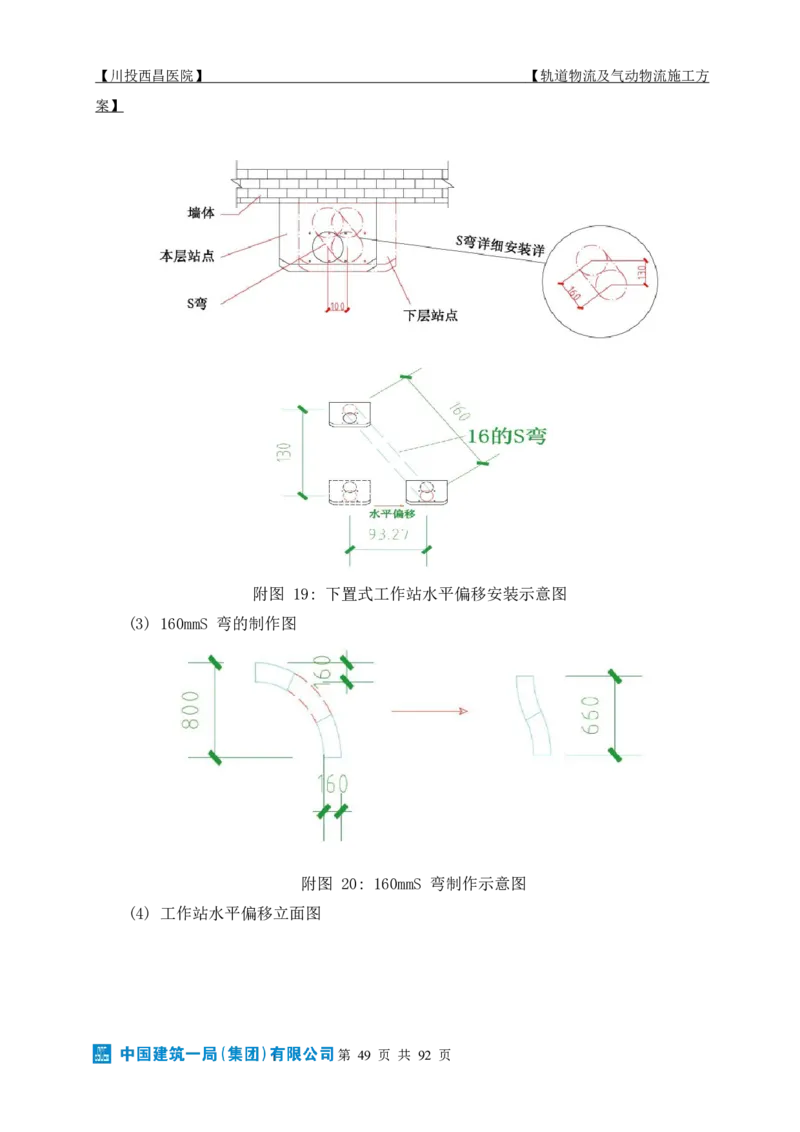

(2) 工作站水平偏移，如下图所示：
第 48 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
附图 19: 下置式工作站水平偏移安装示意图
(3) 160mmS 弯的制作图
附图 20: 160mmS 弯制作示意图
(4) 工作站水平偏移立面图
第 49 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
附图 21: 工作站水平偏移立面图
(5) 160系统下置式工作站安装要求
1) 工作站上部金属外壳到地面高度 1871mm。
2) 传输瓶支架的顶端到地面的距离为 1700mm；水平方向离工作站 200mm。
3) 篮筐垂直安装在工作站下方，且离地面 190mm。
(6) 110 系统下置式工作站安装要求
1) 工作站上部金属外壳到地面高度 1750mm。
2) 传输瓶支架的顶端到地面的距离为 1700mm；水平方向离工作站 200mm。
3) 篮筐垂直安装在工作站下方，且离地面 190mm。
(7) 带旁路的下置式工作站
1) 带旁路的下置式工作站安装方法
① 工作站四个角用膨胀螺丝固定，并用 M10 的螺母旋紧。
② 安装要水平垂直，要求最大偏差应在±1-2mm 的范围内。
③ 若墙面为轻质墙，需做过墙保护及落地支架。
④ 与工作站连接的管道应是直管，且长度不得少于 400mm。
⑤ 与工作站点连接的上、下管道，应在自然状态下对齐，同轴度最大偏差在+2mm
以内。
⑥ 工作站与管道连接时，先用 0.8mm 厚自粘性胶带绕上两圈，然后再用宽抱箍包
紧， 对接间隙在 5-10mm 间。
⑦ 工作站水平管道超过 5m，在距工作站 5m 处需加装 1 个 IR 型感应
第 50 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】

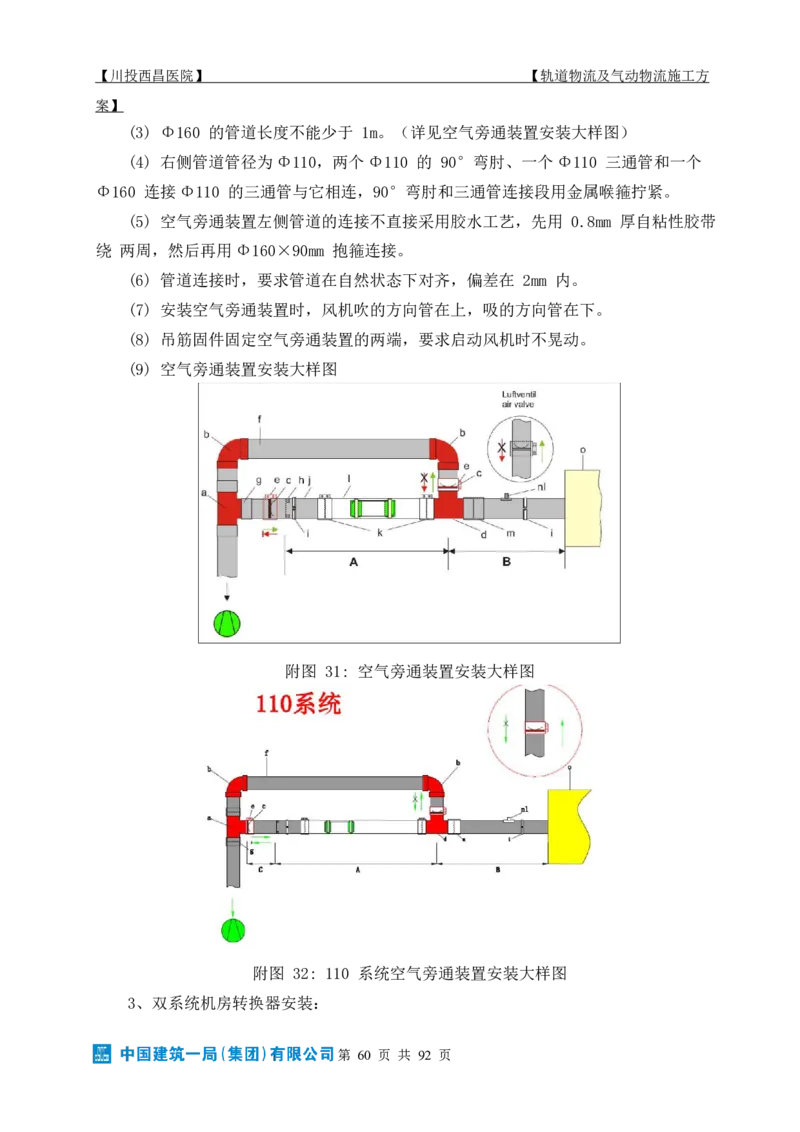

2) 带旁路的下置式工作站

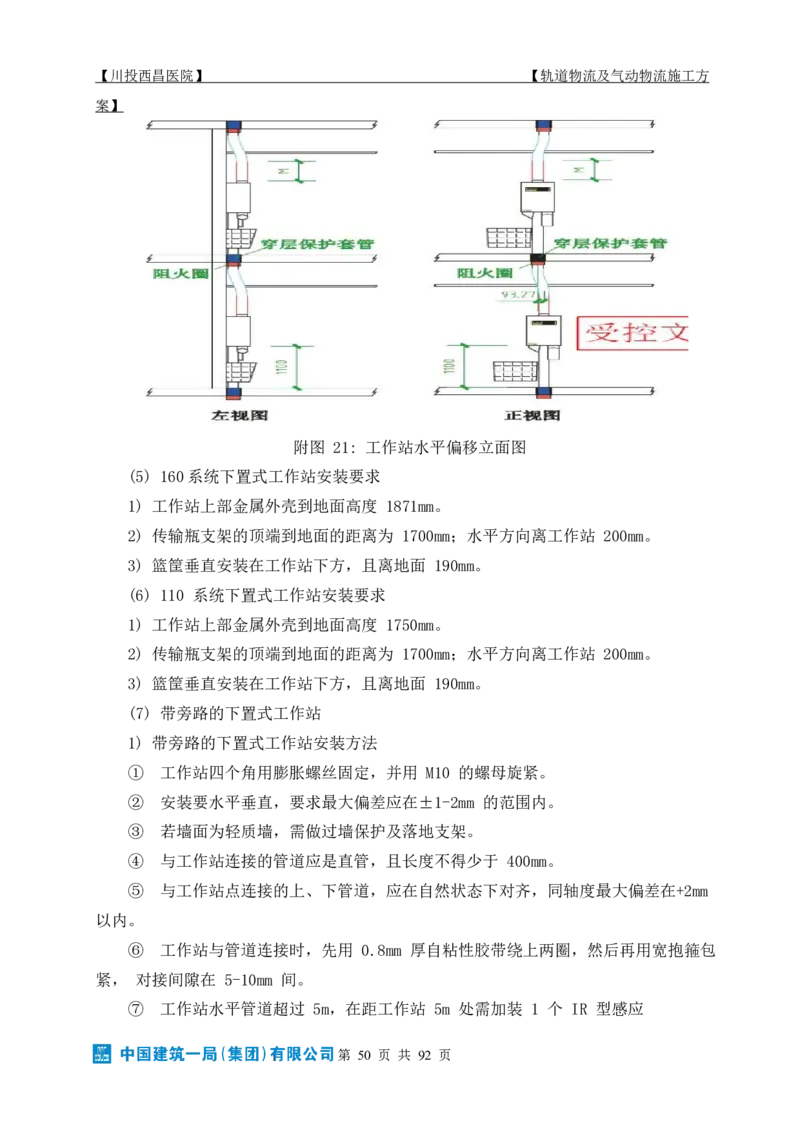

附图 22: 带旁路的下置式工作站安装大样图
(8) 160 系统带旁路的下置式工作站安装要求
1) 工作站上部金属外壳到地面高度 1871mm。
2) 传输瓶支架的顶端到地面的距离为 1700mm；水平方向离工作站 200mm。
3) 篮筐垂直安装在工作站下方，且离地面 190mm。
(9) 110 系统带旁路的下置式工作站安装要求
1) 工作站上部金属外壳到地面高度 1750mm。
2) 传输瓶支架的顶端到地面的距离为 1700mm；水平方向离工作站 200mm。
3) 篮筐垂直安装在工作站下方，且离地面 190mm。
(10) 上置式工作站安装方法：
1) 工作站四个角用膨胀螺丝固定，并用 M10 的螺母旋紧。
2) 安装要水平垂直，要求最大偏差应在±1-2mm 的范围内。
3) 若墙面为轻质墙，需做过墙保护及落地支架。
4) 与工作站连接的管道应是直管，且长度不得少于 400mm。
5) 与工作站点连接的上、下管道，应在自然状态下对齐，同轴度最大偏差在+2mm
以内。
6) 工作站与管道连接时，先用 0.8mm 厚自粘性胶带绕上两圈，然后再用宽抱箍包
紧，对接间隙在 5-10mm 间。
第 51 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
7) 工作站做上末端时，末端组件与管道先用 0.8mm 厚自粘性胶带绕上两圈，然后
再 用宽抱箍包紧，对接间隙在 5-10mm
8) 将传输瓶阻隔圈放置离排气口下方 80mm 处，并用 PVC 胶水四周均匀粘好。
9) 空气皮阀组件与排气口对接，并用 PVC 胶水四周均匀粘
10) 上置式工作站安装
附图 23:上置式工作站安装大样图
(11) 160 系统上置式工作站安装要求
1) 工作站上部金属外壳到地面高度 1650mm。
2) 传输瓶支架的顶端到地面的距离为 1700mm；水平方向离工作站 200mm。
3) 篮筐垂直安装在工作站下方，且离地面 90mm。
(12) 110 系统上置式工作站安装要求
1) 工作站上部金属外壳到地面高度 1650mm。
2) 传输瓶支架的顶端到地面的距离为 1700mm；水平方向离工作站 200mm。
3) 篮筐垂直安装在工作站下方，且离地面 90mm。
(13) 前置式工作站安装方法：
1) 工作站四个角用膨胀螺丝固定，并用 M10 的螺母旋紧。
第 52 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
2) 安装要水平垂直，要求最大偏差应在±1-2mm 的范围内。
3) 若墙面为轻质墙，需做过墙保护及落地支架。
4) 与工作站连接的管道应是直管，且长度不得少于 400mm。
5) 与工作站点连接的上、下管道，应在自然状态下对齐，同轴度最大偏差在+2mm
以内。
6) 工作站与管道连接时，先用 0.8mm 厚自粘性胶带绕上两圈，然后再用宽抱箍包
紧， 对接间隙在 5-10mm 间。
7) 工作站做上末端时，末端组件与管道先用 0.8mm 厚自粘性胶带绕上两圈，然后
再 用宽抱箍包紧，对接间隙在 5-10mm 间。
8) 将传输瓶阻隔圈放置离排气口下方 80mm 处，并用 PVC 胶水四周均匀粘好。
9) 空气皮阀组件与排气口对接，并用 PVC 胶水四周均匀粘好。
10) 前置式工作站安装大样
附图 24:前置式工作站安装大样图
(14) 160 系统前置式工作站安装要求
1) 工作站上部金属外壳到地面高度 1750mm。
2) 传输瓶支架的顶端到地面的距离为 1700mm；水平方向离工作站 200mm。
3) 篮筐垂直安装在工作站下方，且离地面 190mm。
(15) 多重发送工作站安装方法
第 53 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
1) 工作站四个角用膨胀螺丝固定，并用 M10 的螺母旋紧。
2) 安装要水平垂直，要求最大偏差应在±1-2mm 的范围内。
3) 若墙面为轻质墙，需做过墙保护及落地支架。
4) 与工作站连接的管道应是直管，且长度不得少于 200mm。
5) 与工作站点连接的上、下管道，应在自然状态下对齐，同轴度最大偏差在+2mm
以内。
6) 工作站与管道连接时，先用 0.8mm 厚自粘性胶带绕上两圈，然后再用宽抱箍包
紧， 对接间隙在 5-10mm 间。
(16) 160 系统多重发送工作站安装要求
1) 工作站上部金属外壳到地面高度 1900mm。
2) 传输瓶支架的顶端到地面的距离为 1700mm；水平方向离工作站 200mm。
3) 发送口离地面的垂直距离为 400mm。
六、三向转换器安装可采用水平安装法和侧身安装法
1、三向转换器水平安装法：
(1) 转换器安装时要求与楼板平行，允许偏差在±2mm 范围内；
(2) 转换器安装必须固定在支架上，支架可用 4×4 的角铁焊接成矩形支架，支架
采用 膨胀螺栓 M10×80 四个固定点固定
(3) 矩形支架尺寸为：长 950mm×宽 500mm×高（根据现场施工条件而定）；
(4) 转换器三个输出口均与下方工作站连接时，高度参考值为：距楼板垂直下方
300mm；
(5) 转换器三个输出口有一口连接上层管道或工作站时，高度参考值为：距楼板垂
直下 方≧800mm；
(6) 支架整个部件除锈，四面满焊，红丹防锈漆 2 度；
(7) 安装转换器的地方，应考虑设置检修口，尺寸不小于 1000×800mm；
第 54 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
附图 25:转换器输出口示意图
2、三向转换器侧身安装法:
(1) 安装转换器空间大于 352mm,小于 500mm 时，需采用侧身安 装法。
(2) 转换器侧板要求与楼板平行，允许偏差在±2mm 范围内；
(3) 转换器安装必须固定在支架上，支架可用 4×4 的角铁焊接成矩形支架，支架
采用膨 胀螺栓 M10×80 四个固定点固定；
(4) 矩形支架尺寸为：长 950mm×高 500mm；
(5) 转换器三个输出口均与下方工作站连接时，高度参考值为：距楼板垂直下方
300mm；
(6) 转换器三个输出口有一口连接上层管道或工作站时，高度参考值为：距楼板垂
直下 方≧800mm；
(7) 支架整个部件除锈，四面满焊，红丹防锈漆 2 度；
(8) 安装转换器的地方，应考虑设置检修口，尺寸不小于 1000×500mm
3、转换器安装
第 55 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】

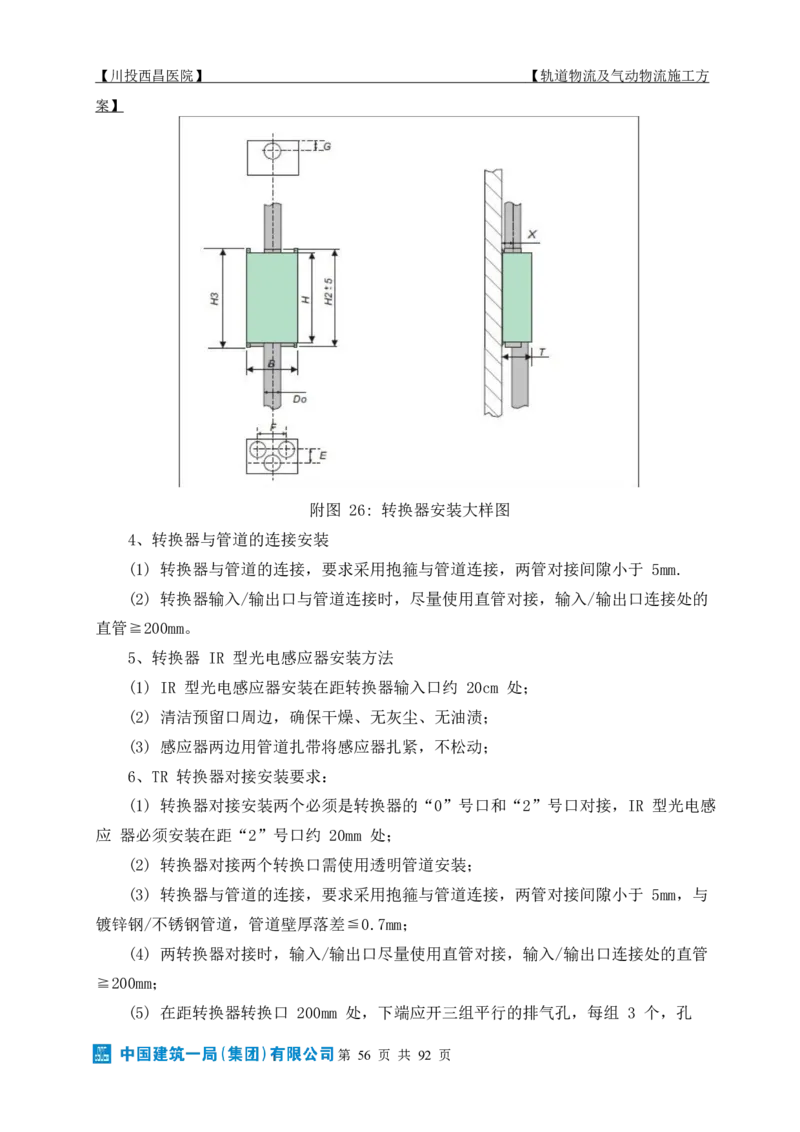

附图 26: 转换器安装大样图
4、转换器与管道的连接安装
(1) 转换器与管道的连接，要求采用抱箍与管道连接，两管对接间隙小于 5mm.
(2) 转换器输入/输出口与管道连接时，尽量使用直管对接，输入/输出口连接处的
直管≧200mm。
5、转换器 IR 型光电感应器安装方法
(1) IR 型光电感应器安装在距转换器输入口约 20cm 处；
(2) 清洁预留口周边，确保干燥、无灰尘、无油渍；
(3) 感应器两边用管道扎带将感应器扎紧，不松动；
6、TR 转换器对接安装要求：
(1) 转换器对接安装两个必须是转换器的“0”号口和“2”号口对接，IR 型光电感
应 器必须安装在距“2”号口约 20mm 处；
(2) 转换器对接两个转换口需使用透明管道安装；
(3) 转换器与管道的连接，要求采用抱箍与管道连接，两管对接间隙小于 5mm，与
镀锌钢/不锈钢管道，管道壁厚落差≦0.7mm；
(4) 两转换器对接时，输入/输出口尽量使用直管对接，输入/输出口连接处的直管
≧200mm；
(5) 在距转换器转换口 200mm 处，下端应开三组平行的排气孔，每组 3 个，孔
第 56 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
径￠20；
(6) 在距转换器转换口 300mm 处，侧上方安装一个 IR 型光电感应器；
(7) 转换器对接的直管长度不能小于 3m。
附图 27: TR 转换器对接示意图
七、机房设备
1、风机、风向切换器
(1) 风机应立式安装，用 M10×65 的螺栓常规固定，用 4#角铁支撑。
(2) 固定在混凝土设备基础上，用 M10×65 的膨胀螺栓常规固定；若架空安装，要
求 用 M10×35 的螺栓常规固定，侧面固定在 8#槽钢支撑，两个以上风机用 8#槽钢应
焊接成 整体，相互牵制。
(3) 风机安装面应平整，与基础或平台接触良好。风机的安装水平，应在基础或支
座 上风机的底座和轴承座上纵、横向检测，偏差不应大于 1/1000。
(4) 架空的风机用配套的防震橡皮拧紧，高度不够，应做基架垫实；风机底座应设
置 隔振器（隔振垫）。
(5) 固定在砖墙等不稳定因素的材质上应做支架，满足电机运行不晃动的要求。风
机 出风口连接管以及连接件应固定良好，风机满负荷工作无异常颤动。
(6) 双风机连接时，风机的管道通过双风机互联件，分别和风向切换器下端管道连
在一起。
第 57 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】

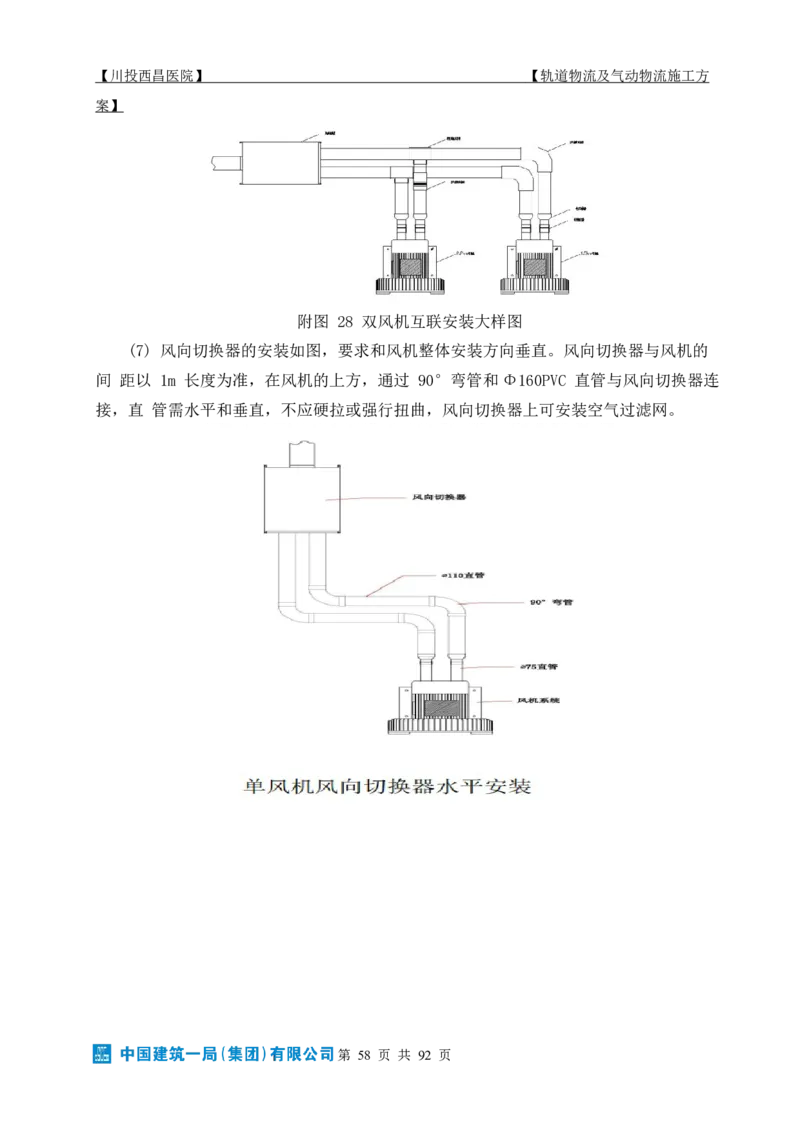

附图 28 双风机互联安装大样图

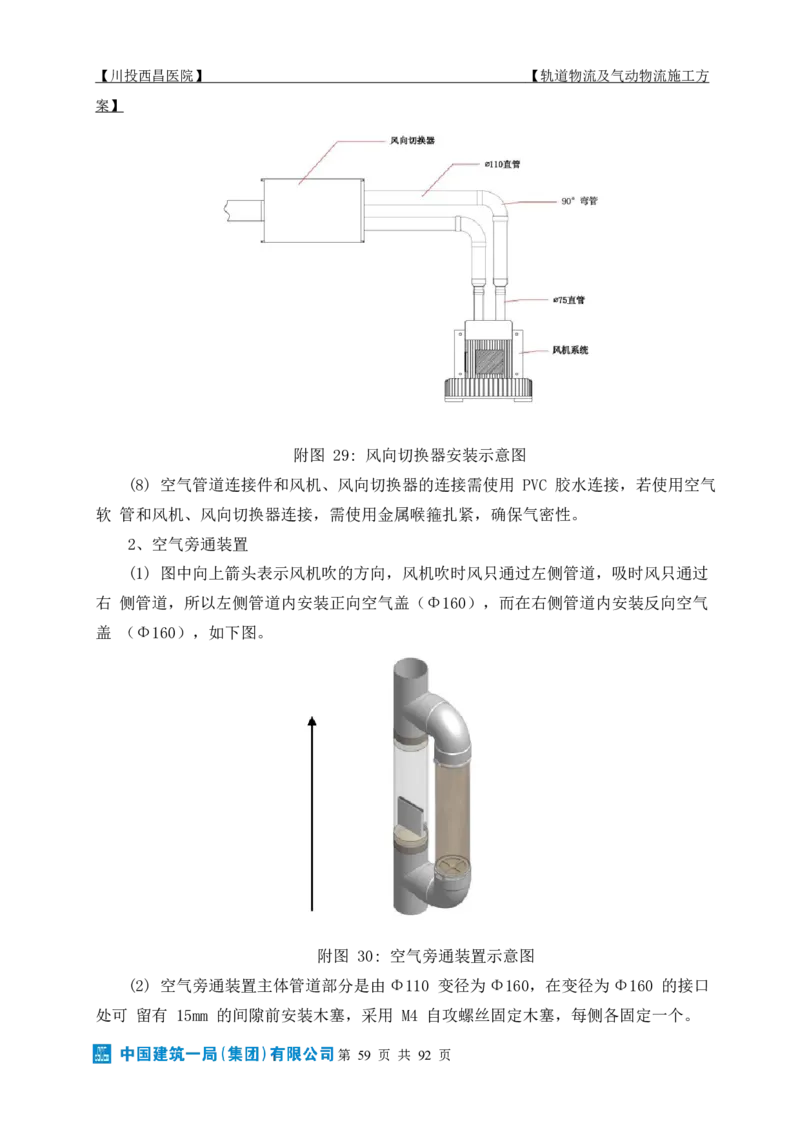

(7) 风向切换器的安装如图，要求和风机整体安装方向垂直。风向切换器与风机的
间 距以 1m 长度为准，在风机的上方，通过 90°弯管和Φ160PVC 直管与风向切换器连
接，直 管需水平和垂直，不应硬拉或强行扭曲，风向切换器上可安装空气过滤网。
第 58 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
附图 29: 风向切换器安装示意图
(8) 空气管道连接件和风机、风向切换器的连接需使用 PVC 胶水连接，若使用空气
软 管和风机、风向切换器连接，需使用金属喉箍扎紧，确保气密性。
2、空气旁通装置
(1) 图中向上箭头表示风机吹的方向，风机吹时风只通过左侧管道，吸时风只通过
右 侧管道，所以左侧管道内安装正向空气盖（Φ160），而在右侧管道内安装反向空气
盖 （Φ160），如下图。
附图 30: 空气旁通装置示意图
(2) 空气旁通装置主体管道部分是由Φ110 变径为Φ160，在变径为Φ160 的接口
处可 留有 15mm 的间隙前安装木塞，采用 M4 自攻螺丝固定木塞，每侧各固定一个。
第 59 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
(3) Φ160 的管道长度不能少于 1m。（详见空气旁通装置安装大样图）
(4) 右侧管道管径为Φ110，两个Φ110 的 90°弯肘、一个Φ110 三通管和一个
Φ160 连接Φ110 的三通管与它相连，90°弯肘和三通管连接段用金属喉箍拧紧。
(5) 空气旁通装置左侧管道的连接不直接采用胶水工艺，先用 0.8mm 厚自粘性胶带
绕 两周，然后再用Φ160×90mm 抱箍连接。
(6) 管道连接时，要求管道在自然状态下对齐，偏差在 2mm 内。
(7) 安装空气旁通装置时，风机吹的方向管在上，吸的方向管在下。
(8) 吊筋固件固定空气旁通装置的两端，要求启动风机时不晃动。
(9) 空气旁通装置安装大样图
附图 31: 空气旁通装置安装大样图
附图 32: 110 系统空气旁通装置安装大样图
3、双系统机房转换器安装：
第 60 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
(1) 对设备机房的基本要求：长 6m，宽 3.5m，层高 2.5m。
(2) 两转换器间连接的直管部分不能少于 2m。
(3) 在距转换器转换口 200mm 处，下端应开三组平行的排气孔，每组 3 个，孔径
Φ20mm。 4）两转换器应对应要求平面，侧面，端面平行，且采用 0.8mm 后自粘性胶带
绕两周， 然后再用Φ160×90mm 抱箍连接。
4、桥架、线槽、电箱的安装
(1) 缆线桥架底部应高于地面 2.2m 及以上，顶部距离建筑物楼板不宜小于
300mm，与 梁和其他障碍物交叉处间的距离不宜小于 50mm;缆线桥架水平敷设时，支撑
间距宜为 1.5-3m，垂直敷设时固定在建筑物结构体上的间距宜小于 2m,距地 1.8m 以下
部分应加金属 盖板保护，或者采用金属走线柜包封。
(2) 金属线槽在下列情况下应设置支吊架：线槽接头处；每间距 3m 处；离开线槽
两端 出口 0.5m 处；转弯处。塑料线槽槽底固定点间距宜为 1m
(3) 缆线桥架和缆线线槽转弯半径不应小于槽内线缆的最小允许弯曲半径，线槽直
角 转弯处最小弯曲半径不应小于槽内最粗缆线外径的 10 倍。
(4) 桥架和线槽穿过防火墙体或楼板时，缆线布放完成后应采取防火封堵措施（防
火 泥、防火包、防火板等）
(5) 在架空活动地板下敷设线槽时，应留净空 150-300mm，线槽盖板可开启，可开
启的 线槽盖板与明装插座底盒间应采用金属软管连接。金属线槽槽段与段之间应保持良
好导通 并接地。
(6) 均匀，不宜绑扎过紧。缆线的首、尾、转弯及每间距 5-10m 处进行固定。
(7) 配电柜安装牢固，垂直度允许偏差为千分之 1.5 度；底边距地面为 1.5 米
（落地 柜除外）；箱体开孔与导管、桥架匹配，边缘光滑，无毛刺，导管连接配电柜需
配备锁姆、螺结；箱内接线整齐，回路分别绑扎，编号齐全，标识正确。连接电缆需挂
设标识牌；配电柜安装时应有空余空间，并在箱体前留有不小于 0.8m 的操作距离。
八、站点装修

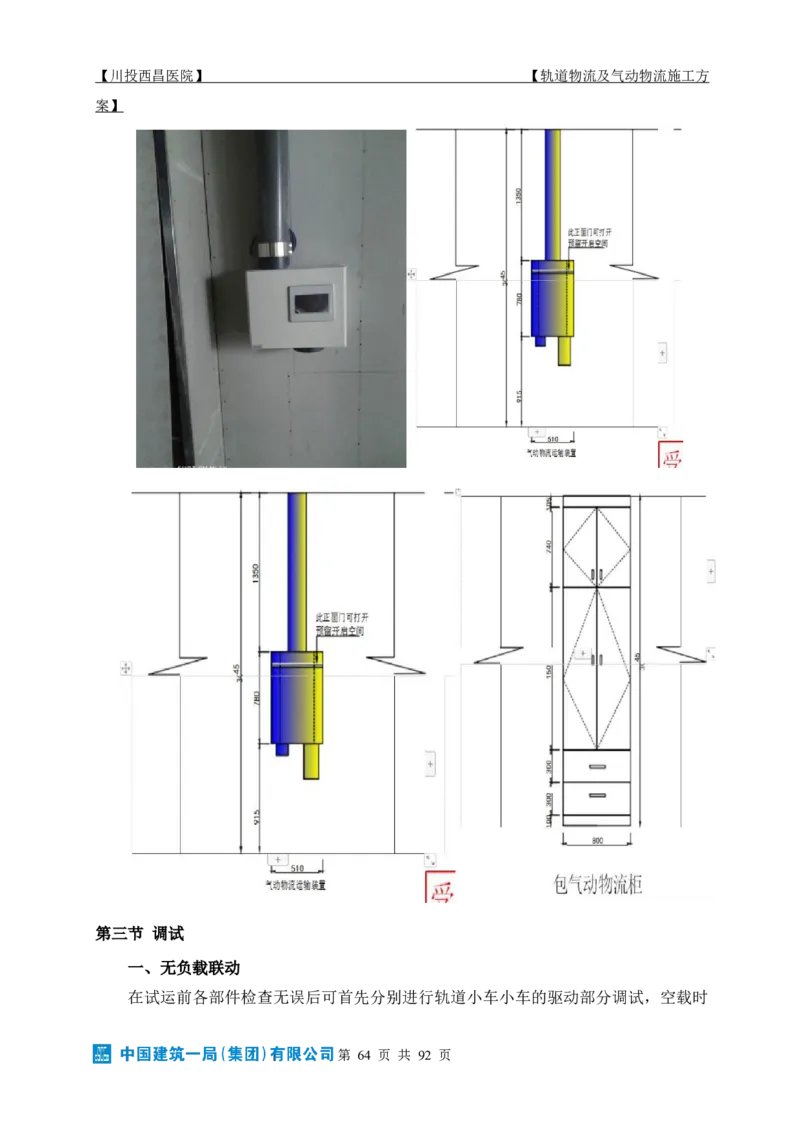

1、站点类型一（嵌入式)
(1) 站点安装在长 1200*高 1800*宽 550 槽内，装饰柜依照槽口大小，做一个双开
门，站 点左下方传输瓶接收处安置可移动储物篮；柜子把手与装饰柜板材颜色一致,装
修方案如 图下所示。
第 61 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
2、站点类型二（贴墙、通过站点）
(1) 站点整体用装饰柜包围
(2) 站点底部尺寸为 600mm 底部设计为阻尼大抽屉（插入部分异型）
(3) 站点的位置设计为 800*1700 双开柜；门打开后，站点上部投入空间大于
400mm
(4) 其余以上采用同规格的普利板做包边装饰
第 62 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
3、站点类型三（贴墙、末端站点）
(1) 站点整体用装饰柜包围，装饰柜的宽度按照现场装修后的宽度
(2) 站点底部尺寸为 600mm 底部设计为阻尼大抽屉
(3) 站点的位置设计为 800*1700 双开柜；门打开后，站点上部投入空间大于
400mm；
(4) 其余以上采用同规格的普利板做包边装饰
第 63 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
第三节 调试
一、无负载联动
在试运前各部件检查无误后可首先分别进行轨道小车小车的驱动部分调试，空载时
第 64 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
间超过两小时。在轨道小车单独水平线空转没有问题后，开始对转轨器进行调试分别启
动各个垂直线，。待垂直轨道运转起来后，通过手动模拟状态，查看各个部件的连续运
转能力，试动转过程中，要仔细观察设备各部分的运转情况，发现问题及时调整。
二、满负载联动
待整个输送系统空载运行无误后，可进行整个系统的轻载运行。按轨道物流小车及
气动物流的运行原则，将物体的加载量应从小到大逐渐增加，先按20％额定负荷加载，
通过后再按50％、80％、100％额定负荷进行试运转，在各种负荷下试运转的连续运行时
间不得少于2小时。
试运转中间出现的故障要及时排除：
(1)检查各个驱动单元有无异常响声。
(2)电动机、减速器轴承及润滑油、液力偶合器等处油的温升是否符合要求。
(3)观察物料是否会有翻转，若有落料不正和偏向一侧现象，可进行有关调整。
(4)起动时传动齿轮间是否打滑，若有打滑现象，逐渐增大拉紧装置的拉紧力，直到
不打滑时为准。
(5)检查各种清扫器的清扫效果、振动是否过大等，并按说明书进行调整。
(6)仔细观察输送线有无划痕，并找出原因，防止昂贵的输送带造成意外损伤。
(7)按说明书对各种保护装置进行试验，保证其动作灵敏可靠。
(8)测量带速、动量、起动、制动时间等技术参数是否符合设计要求。
(9)测量额定载荷下稳定运行时电机工作电流值，对多电机驱动时，可用工作电流值
判断各电机功率均衡情况。
(10)对各联接部位进行检查，如有螺栓松动应及时紧固。
注：调试前应具备的条件（现场正式电接通，各站点，井道间，水平线粗保洁完成，
内外网通畅）
第六章 质量控制技术措施
第一节 质量目标
目前，轨道小车物流系统建设尚无统一的国家验收标准或行业规范，该项目不属于
施工项目，也不属于设备采购项目，竣工验收无参照执行的标准。
在建设完成后，该系统试运行前期运行不稳定，导致了验收工作难以推进。医院结
合本项目的实际情况，制定维修保养手册，保证了该系统的稳定运行，顺利完成了验收
工作。
第 65 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
第二节 质量管理体系
本工程将按照ISO9001质量管理体系标准建立项目的质量管理体系，实现工程项目质
量管理的标准化、规范化、程序化和制度化，保证各项工作开展有计划、有依据、有标
准、有措施、有检查、有分析和有改进。
一、施工质量保证体系
1、按照 ISO9001质量管理体系标准建立项目的质量管理体系，为保证质量体系持续
有效地运行，实现工程质量创优目标，建立以项目经理和技术负责人为核心，有关部门
领导参加的质量管理委员会；建立质量责任制，以试验室试验结果为依据，积极开展创
优活动，开展全面质量管理活动，保证工程质量创优目标实现。
2、认真落实 ISO9002 系列质量标准，制定切实可行的质量过程控制程序，使每个施
工环节都处于受控状态，每个过程都有质量记录，施工全过程有可追溯性；定期召开质量
专题会，发现问题及时纠正，推进和完善质量管理工作，使质量管理走向标准化。
二、质量管理办法
1、工程施工中运用全面质量管理的方法，运用 PDCA（计划－行动－检查－改进）质
量循环管理方法，以“管理预控、过程监控、目标总控、成品终控”为原则，建立一个
横到边、纵到底的质量控制网络，对工程质量进行全方位、全过程管理和监控。
2、建立健全质检机构，项目设质量部，设置专业质量员 2名；在施工过程中，自上而
下按照“跟踪检查—复检—抽检”和“自检—互检—交接检”等两个层次分别实施质量检查
任务。各类人员做到岗责相符，实施质量一票否决制。在严格内部“三检制”度的基础上，认
真接受业主和监理工程师的监督，并自始至终密切配合，严格服从。
三、质量管理职责
建立各级质量岗位责任制，明确各岗位的质量职责。这是保证质量创优目标胜利实
现的关键。质量管理职责如下表所示：
职位 质量管理职责
1、项目经理是工程质量的第一责任人，负责保证国家、行 业、地方标准规范，以及企
业工程质量管理规定在项目实施中得到贯彻落实。
2、对所有工程的施工质量全权负责，对工程质量实施统一领导，对保证施工质量的重
大问题进行决策。
3、负责组织工程质量策划和施工组织设计大纲的编制，制定工程质量实施总目标，并
项目经理
监督项目各职能部门执行。
4、正确处理施工质量与施工进度以及监理的关系，合理安排施工程序，确保工程质
量；确保人力、设备、资金等资源到位。
5、及时了解项目的工程质量状况，参加项目的工程质量专题会议，支持质检员的工
作。
第 66 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
1、贯彻执行国家和企业发布的各项技术规范、规程和质量管理措施，并在施工过程中
严格检查落实情况，严防工程质量事故发生。
2、负责组织图纸会审及各专业问题技术处理工作，组织项目质量技术交底工作的开
展，并监督落实。
3、负责项目经理部质量管理体系的建立，组织质量计划的编写和评审。
4、负责各部门质量体系运行的管理。
5、对技术问题和质量问题提出改进措施，指导开展创优质工程活动，对竣工工程的质
技术总工
量负有直接技术责任。
6、主持工程项目的质量设计工作。主持重要项目和新技术、新工艺的技术质量交底工
作，以及重点工程控制点测量的复查、审定和核准工作。
7、及时掌握工程质量情况，对质量好的典型及时进行推广； 对违反施工程序和操作规
程的现象及时制止，严重的责令其停工。
8、协助项目经理召开工程质量事故分析会，提出质量事故的技术处理方案，对质量事
故负责并有权追究技术责任，组织编写质量事故报告。
1、协助项目经理建立质量管理体系。
2、参与和组织项目质量计划的编制，并指导工程质量管理部工作。制定阶段质量实施
目标，并对阶段目标的实施情况定期监督、检查和总结。
生产经理
3、协助管理各部门质量体系的运行。
4、负责定期组织质量讲评、质量总结，以及与业主、监理进行有关质量工作的沟通和
汇报。
1、协助技术总工负责质量体系的建立、实施和管理，并加以保持。认真贯彻执行国
家、企业和监理发布的各项规范、规程、质量管理措施和质量奖罚条例，负责工程质量
的核定工作，对其工作质量负责，保证其准确率。
2、编制专项计划，包括质量检验计划、过程控制计划、质量预控措施等，对工程质量
控制进行控制。
3、组织检查各工序施工质量，组织重要部位的预检和隐蔽工程检查。
4、组织分部工程的质量核定及单位工程的质量评定；针对不合格品发出“不合格品报
告”或“质量问题整改通知”，并监督检查其落实。
5、监督检查质量计划的落实情况。
质量部
6、指导和监督项目质量工作的实施，有权对项目施工班组和操作人员提出处罚和奖励
意见，并有质量一票否决权。
7、监督项目经理部开展进场原材料、半成品、建筑构配件、机械设备的检验、抽样和
取样工作；并核查其出厂合格证和现场见证取样检测报告。并将结果按时向技术部和技
术负责人汇报。
8、负责工程质量的检查和验收，检查施工队自检、质检员复检和质检工程师终检“三
检制”落实情况，以及一些重要部位或工序质检人员的落实情况。对违反施工程序和规
范的行为坚决制止， 必要时下达停工令并及时报主管领导处理。严格执行质量奖罚制
度，按“三不放过”的原则处理质量事故。
1、负责审定施工组织设计、作业指导书、施工图纸和工艺标准并及时下发；负责向各
作业班组作技术要求和质量标准交底，在施工过程中认真检查落实情况，对违反操作规
程的班组和个人有权纠正和制止。
2、编制专项计划，包括质量检验计划、过程控制计划和质量预控措施等，对工程质量
进行指导与控制。
技术部
3、负责结构预控验算、工程施工测量和各项试验检测工作。
4、对工程技术资料进行收集管理，确保施工资料与工程进度同步。
5、负责执行各项技术管理制度和措施。
6、开展以提高工程质量为目的的科学、技术研究，组织工程项目开展技术攻关工作，
结合工程项目施工特点，积极采用先进的施工技术、工艺和材料，并积极推广工程质量
第 67 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
科研成果。
7、参加不合格品、不合格项分析会，负责制定、检查“纠正和预防措施”的实施情
况。
8、负责工程施工全过程的测量观测工作。
9、负责项目工地计量仪器设备管理工作，对试验检验设备进行定期校验。
10、组织各深化设计组对施工图分专业进行深化设计，保证各专业协调，保障整体工程
的施工质量。
1、严格按物资采购程序进行采购，对购入的各类生产材料、设备等产品质量负责，严
把进场物资的质量关，使其性能必须符合国家有关标准、规范和工程设计的质量要求。
采购资料及时收集、整理。
2、组织对工程物资的验证，办理书面手续，开展进场物资的报验工作，对检验不合格
物资部
的物资及时进行封存或退场处理，以防误用。
3、负责进场物资库存管理，制定库存物资管理办法，负责控制发料、清库盘点等日常
管理工作，做好各类物资的标识工作。
4、负责机械设备的维修、保养工作，确保机械设备有效合理的利用。
1、负责施工工程和计划管理工作，对项目经理部负责，负责编制月周施工计划；负责
工程施工过程控制；负责工程施工文件和资料的管理；负责文件管理和竣工资料的管理
工作。
2、根据施工组织设计和技术措施对施工进行安排部署，负责工程施工的组织和协调工
工程部 作，保证按工程总控计划实现工期目标。
3、负责施工过程和最终产品的防护控制，做到职责到人，保护措施到位。
4、作好特殊过程、关键过程以及分部分项工程的状态标识。
5、负责编写施工大事记。
1、负责制订劳动力计划，做好人事管理工作。
2、做好进场新员工培训及特殊工程的人员培训工作。
商务部
3、负责合同评审及经营、合同管理；编制经营计划；监督各项合同的执行。
4、定期上报统计会计报表，并对各种报表进行分析研究。
四、施工过程控制
1、必须实行专业检查和班组自查相结合的办法。坚持施工班组自检、互检、工序交
接检的“三检制”。施工班组自检合格后报请专业工长。由专业工长会同下道工序专业
工长，施工班组进行互检及工序交接检。互检及工序交接检必须有书面的记录并签字齐
全。交接检完成后由专业工长提出书面申请通知项目专职质检员或技术员进行分项质量
检查。分项质量检查必须有记录并签字齐全。
2、技术总工、质量负责人在进行内部分项质量检查，并确认合格后，方可向监理单
位报验。
3、坚持施工现场“挂牌制”，质量责任具体落实到操作人员，对经检验确定其产品
不合格的施工人员应有处理措施。不合格的产品应进行返工。
4、加固施工坚持“样板制”，装饰工程施工前，先做样板。样板经质量处、项目部验
收后，再请建设、监理单位签字认可，最后项目部方可组织大面积施工。
第 68 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
5、认真学习施工规范、规格、学习和掌握设计施工图，严格按施工图和验收规范及
施工组织设计施工。
6、在施工现场建立质量管理小组，设专职检验员负责工程质量管理和监督。
7、现场质检员负责单位工程设备安装的质量管理和监督，并组织各种班组的质检员
定期进行日常工程《三检》（月检、互检、交接班检）的工作。
8、严格按照相关的管道标准进行工程质量评定，认真填写自检软件资料，隐蔽工程
记录，做到工程资料的形成与工期同步。
9、所有设备材料必须要有合格证和质保书，由各专业施工员（专职技术负责人）负
责收集和管理，并及时向甲方监理或上级有关部门展示。
10、强调持证上岗，重要部位，重要工序必须持有效合格证书的工人进行操作上
岗。
11、实际班前质量交底制度，各工种负责人在布置任务时，应交底施工质量要求，
并记入施工日记，确保按图纸施工和符合安装施工验收规范要求。
12、严格按照现场质量管理规定和施工组织设计中的质量细则组织施工。
五、现场材料管理办法
1、材料进场时材料员应根据合同进行进场验证同时核对产品出厂合格证或供方提供
的其他质量证明书。符合要求后，将材料置于待检区，填写“物资验收单”。
2、材料进场后材料员根据国家及行业主管部门的规定对需要进行检验的原材料进行
抽样送检，验收合格的产品方可办理入库手续；检验不合格的，材料员要及时做上“不
合格”的标识，隔离存放。按《不合格品控制程序》进行处理。对有见证取样要求的材
料，材料员应及时通知现场监理人员进行现场取样并送中心实验室试验。
3、所有材料入库后必须凭有效领料单按实出库，无领料单决不予出库。
4、门卫应对所有出门材料要求出示项目负责人签发的出门证并核实数量后，方可出门。
六、施工质量保证措施
1、认真做好施工技术的口头和书面交底工作，确保分部分项工程交验合格率为
100%。
2、健全质量保障体系，认真做好主体检查与复查的工作。
3、认真执行质量否决权制度，对不合格的工程严禁转入下一道工序施工。工地班组
建立由施工负责人，质量员具体负责的质保体系，认真做好隐蔽工程验收工作，实行自
检——互检——专职质量检的三级检查制度。对每个影响创优的分项工程认真分析，检
第 69 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
查制定出切实可行的控制措施，确保每个分部分项工程质量创优。检查合格后报请甲方
监理检查，认可后方可进入下道工序。
4、对施工过程中发生的疑难问题，及时组织相关专业技术人员和有关技术骨干工人
组成质量管理小组，及时进行解决攻关。
5、严格控制材料及半成品材料的管理，严把材料进货质量关。并加强对原材料质量
及半成品的管理，并按规范进行抽查，测试，合格后方可使用，对材料特别是镀锌管、
电线等除外观检查无缺陷后，还必须有合格证，及质保书。
6、各专业间紧密配合，注意搞好半成品和成品保护工作。
7、质检人员及时跟踪检查，发现问题立即纠正，坚决实行质量否决权。
8、严格按照施工规范及现行操作规程施工，贯彻对关键部位实行样板制施工，坚持
样板先行，并经业主和监理工程师认可后再进行样板间施工。
9、加强与业主、监理的联系，落实各级岗位责任制，并及时做好隐蔽项目的签证，
做好资料与工程同步。建立质量台帐，每天检查，对质量实行动态管理，对关键工序，
必须由技术负责人复核后请监理工程师复验，发现问题，做好记录，会同有关部门人员
及时处理。
10、工程竣工后我公司派专门小组进行跟踪服务，确保安装工程的使用功能和创优
目标的实现。
11、深化设计结束后，项目经理及时组织施工人员进行图纸、技术交底，建立质量目
标，明确责任到人的质量保证制度；
12、设备到现场及时组织监理、甲方按章开箱验货，及时入库，完善保管制度，根
据大连的天气情况制定具体防腐蚀防结露措施保管设备，确保货物质量；
13、施工过程严格按标准保证施工质量，隐蔽工程结束首先进行自检，确保100%合
格，及时组织监理、甲方验收，合格后方能转入下道工序；
14、工程结束严格根据规范自检，保证质量创优。
第三节 质量验收
1、到货验收
全部货物运抵项目现场，进场验收要严格按照项目质检部要求进行验收按发货清单
核对数量、品牌、规格型号等，清点无误，即视为到货验收，使用方应出具到货证明。
2、系统验收
经双方共同检验合格后，签署验收合格报告。验收合格后，系统方可最终交付使用
方投入使用。
第 70 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
3、验收条件：
（1）所有合同中规定的货物都已提交。
（2）全套设备图纸及技术文件都已经提交并得到接受，提交的设备图纸及技术文件
等竣工资料一共三套。
（3）设备的安装、调试完毕，并经自检合格。
（4）联调测试后，整个系统7天压力测试无故障。
4、验收内容：
验收的工作内容包括（但不限于）以下内容，所有测试需有点检表：
（1）功能测试；
（2）准确性测试；
（3）效率测试。
5、验收标准：
产品符合招标文件技术要求。
6、质保期满验收：
质保期满之日，系统运行正常，即视为质保期满验收，使用方应出具质保期满合格
证明。
第七章 安全管理、文明施工措施
第一节 安全管理目标
杜绝重大安全生产事故、机械事故、急性食物中毒事故；杜绝特种设备严重及以上
事故的发生；死亡、重伤指标为零，轻伤3‰以内。
第二节 安全施工岗位职责
1、项目经理
序号 职责说明
项目经理是本项目部安全生产第一责任人，对承包项目部工程施工中的安全生产负领导责
1
任。
落实施工组织设计、施工方案中各项安全技术要求、严格执行安全技术措施审批制度、项
2
目部安全交底制度及设备设施交接、验收、使用制度。
严格遵守特殊工种及农民工使用的安全生产管理规定，领导组织职工（含外包队）的各项
3
安全生产教育。
贯彻执行安全生产方针政策、法规和各项规章制度，结合项目工程特点及施工全过程的情
4
况，制定本项目部工程各项安全生产管理办法，并监督其实施。
成立以项目经理为组长的安全生产领导小组，配置专职安全员(不少于职工人数的5‰)，
5 明确安全责任和考核指标，支持、指导安全管理人员的工作，专职安全员和特种作业人员
必须持证上岗。
第 71 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
组织落实施工组织设计中安全技术措施，组织并监督项目工程施工中安全技术交底制度和
6
设施、设备验收制度的实施。
健全和完善用工管理手续，录用外部劳务队伍必须经公司批准，认真做好自有职工和外部
7
劳务队伍人员上岗安全教育，保证他们的健康与安全。
8 提取和用好安全技术措施经费，落实各项安全防护措施，实现工地安全指标。
项目经理经理每周组织一次对施工现场的安全生产检查，发现隐患，及时采取措施解决，
9
对上级提出的安生生产与管理上的问题，要定人、定时间、定措施予以解决。
发生事故，要做好现场保护与抢救工作，及时上报，组织配合事故的调查，及时落实制定
10
的防范措施，认真吸取事故教训。
2、生产经理
序号 职责说明
1 协助项目经理，对项目部的安全生产负直接领导责任。
2 认真落实安全生产的法规、标准、规范及规章制度，定期检查落实情况。
3 组织实施各项安全技术措施，检查指导安全技术交底与安全设施验收工作。
组织参与每天的现场安全巡视，组织有关人员定期进行安全生产和文明施工检查工作，并
4
对发现的问题组织整改。
5 加强对项目部管理人员的安全教育，提高管理层的安全意识。
6 发生伤亡事故时，组织抢救人员、保护现场，并及时上报。
3、总工程师
序号 职责说明
贯彻落实安全生产方针政策，严格执行安全技术规程、规范、标准。结合工程项目特点，
1 主持项目部工程的相关安全方案及安全技术交底。对项目工程施工中的安全生产技术负
责。
组织编制施工组织设计，在编制和审查施工方案时，要制定、审查安全技术措施，保护其
2
可行性和针对性，并随时检查、监督、落实。
项目工程应用新材料、新技术、新工艺要及时上报，经批准后方可实施，同时要组织上岗
3
人员的安全技术培训、教育，认真执行相应的安全技术措施与安全操作工艺。
主持安全防护设施和设备的验收，发现不正常情况及时采取措施，严格控制不合标准要求
4
或国家明令淘汰的设施、设备投入使用。
参加安全生产检查，对施工中存在的不安全因素，从技术方面提出整改意见和办法予以消
5
除。
第 72 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
参加、配合因工伤亡及重大未遂事故的调查，从技术上分析事故原因，提出防范措施和意
6
见。
4、安全总监
序号 职责说明
负责掌握和监督、检查项目部对国家有关安全生产和劳动保护的方针政策、法规和公司安
1
全生产规章制度的贯彻执行情况，及时反映情况，研究解决存在的问题；
根据公司有关安全规章制度，制定项目部的安全生产规章制度，主持项目部日常安全管理
2
工作；
负责制定项目部年度安全生产工作规划和安全工作目标，参与重要环境因素、危险源识别
3
和重大危害因素的识别、控制和管理工作；
4 做好安全生产宣传教育工作，总结推广安全生产的先进经验；
负责安全生产运行控制，监督检查指导项目部的安全生产工作，及时消除事故隐患、督促
5
隐患整改和持续改进；
6 参与合格分包商、供应商安全资质的评审、评价工作；
7 参与各项施工方案中专项安全技术措施的评审工作；
组织制定并实施事故应急救援预案，参加各种因工伤亡事故的调查，进行伤亡事故统计、
8
分析，并按规定及时上报，对伤亡事故和重大未遂事故的责任者提出处理意见。
5、专职安全员
序号 职责说明
在安全总监的领导下负责项目的安全生产工作，协助安全总监贯彻上级安全生产的指示和
1
规定，检查督促执行。
负责或参与制定项目部有关安全生产管理制度、安全技术措施计划和安全技术操作规程，
2
督促落实并检查执行情况。
负责纠正和查处违章指挥、违章操作、违反安全生产纪律的行为和人员；正确分析、判断
3 和处理各种事故隐患，负责组织编制事故安全隐患整改方案，并及时检查整改方案的落实
情况；对施工现场存在重大安全隐患的专业性较强的项目，有权下达停工整改决定。
负责组织项目部人员的安全意识、安全技术教育和安全考核工作，督促班组进行班前安全
4
教育和岗位安全教育。
5 负责项目部安全设备、防护器材和急救器具的管理。
如发生事故，要正确处理，及时、如实地向上级报告，并保护现场，作好详细记录；参与
6
安全事故的调查和处理。
6、专业工长
序号 职责说明
第 73 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
认真执行上级有关安全生产的规定，对所管辖的班组(含外部劳务队伍)的安全生产负直接
1
领导责任。
认真执行安全技术措施及安全操作规程，针对工程施工任务特点，向班组(包括外部劳务
2 队伍)进行书面安全技术交底，明示本工种操作的危险性，且履行签字手续，并对规程、
措施、交底要求执行情况经常检查，随时纠正违章作业。
经常检查所辖班组(包括外部劳务队伍)作业环境及各种设施、设备的安全状况，发现问题
及进纠正解决。对重点、特殊部位施工，必须检查作业人员及各种设施设备是否符合安全
3
要求，严格执行安全技术交底，落实安全技术措施，并监督执行，做到不违章指挥、不强
令工人冒险作业。
定期或不定期的组织所辖班组学习操作规程，开展安全教育活动，接受安全部门的安全监
4
督检查，及时解决提出的不安全问题。
对分管工程项目应用的新设备、新材料、新技术和新工艺严格执行申报、审批制度，发现
5
问题，立即停止使用，并上报有关部门或领导。
6 发生因工伤亡及未遂事故要保护现场，进行抢救，立即上报。
7、班组长
序号 职责说明
认真执行安全生产规章制度及本工种的安全操作规程，严格执行项目经理、工长的安全技
1
术交底，合理组织班组人员安全作业，对本班组人员在作业中的安全和健康负责。
坚持班组安全日活动，经常组织班组人员学习安全操作规程和其他有关安全生产的规章制
2
度，监督班组人员正确使用个人劳保用品，不断提高自我防护能力。
3 认真落实安全技术交底，做好班前安全讲话，不违章指挥，冒险蛮干。
4 经常检查班组作业点的安全状况，发现问题及时解决并上报有关领导。
5 认真做好新工人的岗位安全教育。
6 发生因工伤亡事故，要保护好现场，立即上报有关领导。
8、生产工人
序号 职责说明
积极参加各项安全活动，认真学习并严格遵守安全操作规程和其他安全规章制度，服从管
1 理，正确佩戴和使用个人劳保用品，进入施工现场必须戴好安全帽，高处作业系安全带，
安全带挂于固定物上。
2 认真听取工长的安全技术交底，服从领导指挥，遵章守纪，不违章作业。
有权拒绝各种违章指挥，并对上级单位和领导人忽视施工人员安全、健康的错误决定和行
3 为提出批评或控告。遇有重大事故隐患或明显的险情有权先停止作业或者采取可能的应急
措施后撤离作业场所，并立即报告有关领导。
第 74 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
学习安全生产知识，增强自我防护意识，提高操作技术水平，积极促进技术革新，提合理
4
化建议，改善作业环境和劳动条件。
5 及时反映、处理安全隐患问题，积极参加事故抢救工。
第三节 安全管理要点
1、本工程安全工作的重点是物体打击，现场防火，防触电及机具伤害事故等，为此
在工程技术交底的同时，应作好详细的安全生产交底，并制定好安全措施，充分发挥安
全管理网络的作用，讲文明施工，创文明施工现场。
2、严格执行国家对安全生产的各项规定，坚持执行安全生产的十项技术措施，强化
安全生产观念，明确安全为了生产，生产必须安全的思想，坚决做到遵守规章制度，反
违章作业。
3、现场工人必须服从安全负责人的指挥，安全负责人有执法权，特殊情况下有决定
临时停工权。
4、认真贯彻执行各级颁发的安全生产及公司的十项安全规定，严肃安全纪律坚决禁
止酒后上班，对违反安全规定的按奖惩条例进行处罚。
5、施工组织建立后，以项目经理为全权安全生产负责人，各级生产负责人同时为安
全生产负责人，并设专职安全员1名。
6、建立安全生产例会制度和定期安全生产检查制度，做到有检查、有记录、有措
施、有落实，对新进场的人员做好岗前安全教育。
7、现场电气设备由专职电工人员进行安装、拆除，所有电气设备统一接零接地，每
台设备安装漏电保护装置，按用电规定确保安全用电。
8、充分发挥安全帽的作用，严格做好洞口的防护工作，并落实到人。
9、发现隐患时，要及时采取措施或向上级紧急报告（此时期施工人员暂时撤离危险
施工区）做到防患于未然。
10、危险性大的项目，安全措施及要求施工组织设计中的专项安全施工方案施工。
11、所有特种作业人员必须持证上岗。
第四节 安全管理措施
1、建立项目安全保障体系，实行项目经理负责制，由项目经理对现场安全负全责，
并主持日常安全管理工作，项目工程师负责安全技术工作、项目部配备专职安全员，各
班组配备兼职安全员。
2、严格遵守国家、省市有关安全法规和规定，加强对进场施工班组的安全教育，强
第 75 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
化职工安全意识，提高自我防护能力，确立项目经理是项目安全第一责任人。
3、正确使用个人防护用品和安全防护措施，进入施工现场，必须戴安全帽，禁止穿
拖鞋或光脚在没有防护设施的高空，悬崖和陡坡施工，必须系安全带，上下交叉作业有
危险的出入口要有隔离设施。
4、对特殊工种作业人员持证上岗率到达100%。
5、认真做好安全技术工作的书面交底，并认真做好记录,加强防范意识，采取必要
的防范措施，坚决贯彻和执行“安全第一，预防为主”的方针。
6、健全安全管理规章制度，强化安全生产操作规程。
7、根据不同的施工季节，针对性地采取必要地防范措施。
8、各专业间互通信息，尽可能避免不必要的交叉作业。
9、采用三相五线制，三级配电，二级保护，一机一闸，一箱一漏，现场电气线路应
采用橡套软线照明和动力分路敷设，电箱安装应垂直并固定在一定的高度，非电气工作
人员不得修理处置电气设备，潮湿作业地面应采用行灯及使用安全电压。
10、电焊机外壳应接地保护，手持电动工具必须有可靠的接地保护。
11、角铁支架一律在地面焊好后统一安装，避免电焊高空作业。
12、电钻顶棚施工必须搭脚手架，系好安全带，戴安全帽施工。
第五节 文明施工措施
1、为以优良的产品，优质的服务态度，文明整洁的施工场所，配合项目部做好安全
达标、文明施工工作。现场成立文明施工管理小组其管理网络：组长—副组长---全体施
工人员，项目经理为第一责任人，层层落实，确保文明施工。
2、施工班组是工地文明施工措施的执行者，施工班组的每一个成员都应该成为执行
文明措施的模范，检查施工班组文明施工制度的执行情况，如发现有违反文明施工制度
的行为，应及时制止和纠正其错误行为。材料及半成品的堆放应统一规划，禁止乱堆乱
放。
3、保证施工现场整洁，每天工作结束后，现场应清理干净。工地设有废料堆放处，
每天施工完废料必须送到指定地点堆放，做到“工完料尽场地清。”
4、在施工过程中，严格执行各项卫生制度，包括工地保洁，清场检查等，保持工地
环境整洁，工具房每天必须打扫一次，个人物品整理有绪。
5、施工中不将工具、材料乱抛乱扔，应排列整齐。
6、施工现场污水应有组织排入场外管内。
第 76 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
7、工地职工生活设施，必须符合卫生通风、照明等要求，建立定期清扫制度，保持
卫生、整洁、生活垃圾应有专用容器存放，并及时清运，工地不准吸烟及乱扔烟头。
8、宣传贯彻好工地文明施工制度，使之成为全体施工人员的自觉行动。创文明工地。
第六节 环保措施
1、各层垃圾集中堆放，统一由垂直运输机械运送。生活饮用水，派人送至各施工区
域 ，夏季施工时施工区域设茶水桶一个，应有卫生措施。专人负责供应、清洗、消毒。
2、搞好生活区卫生设施，专人负责保洁工作，宿舍安装纱窗，并做好灭蚊工作。
3、进场前对施工现场清扫，每天施工完毕对作业区进行清理；
4、施工区域必须与其它单位作业区域隔离，设备及材料搬运必须轻起轻放；
5、生活污水必须定点定时排放，并有专人负责，避免影响对周围水质的污染；
6、搞好工地宿舍及施工区卫生，宿舍做到清洁整齐，工场上严禁大小便；
7、建筑施工垃圾必须按甲方指定要求清倒，不许乱扔乱放；
8、工人全部穿工作服上岗操作，不随地吐痰，禁止吸烟!
9、工场所用材料必须用货架整齐堆放，并留出相应的通道。
第七节 文明施工
1、现场布局合理，环境整洁，物流有序，标识醒目，达到“一通、二无、三整齐、
四清洁、五不漏”。争创部级文明施工样板及安全标准工地。
2、施工中始终坚持文明施工的原则，在文明施工的前提下，合理安排施工进度、制
定施工方案。所有工程项目的实施，都按照现场文明施工的标准执行。按照文明工地创
建活动的有关规定，积极争创文明施工标准化工地。
3、参建职工按国家、地方政府有关规定进行教育，组织全体人员认真学习并严格遵
守当地文明公约的有关规定。使文明施工成为各级管理人员和全体职工的自觉行动。
4、实行责任负责制，将文明施工、环境保护与作业班组管理人员工资奖金挂钩考核。
5、尊重当地风俗习惯，正确处理好与当地群众的关系，建立良好的社会关系，搞好
工地文明建设。
6、工人在上岗前必须经过文明施工及环境保护教育培训，未经培训的工人，不得上
岗。所有参加施工人员经常进行施工安全、法纪和文明教育，增强文明施工意识。
7、施工中有计划地组织职工学习有关文明公约的规定，争做文明公民。
第 77 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
第八章 应急预案
第一节 编制说明
本项目物流小车及气动物流施工过程中涉及到电、水、机械操作、人员作业等方面
所涉及到的危险因素。本预案针对以上各分项工程制定预防措施最大限度预防危害事故
的发生，同时在事故发生后采取正确的步骤抢救人员，分析原因，最大限度的减小事故
造成的不良影响。
第二节 编制原则
本预案本着预防为主，救援及时，方法得当的原则。在施工前，做好各方面安全措
施，最大限度预防；在施工过程中，随时检查安全工作，不得粗心大意；一旦事故发
生，做到有秩序救援，及时正确抢救人员。
第三节 现场主要危险源与防护措施
序号 危险源 对策
工人配备安全绳、防坠器；构件上设置生命线；做好临边防护；
1 高空坠落
铺设安全网12.
正确佩戴安全帽；所有小型工具放置于工具包内，不等随处搁
2 物体打击
置；零部件禁止随意丢弃，需集中搁置；加强工人教育
3 触电 用电设备设置危险源标识；注意设备接地
严格按照动火要求动火；可燃、易燃物需远离火源；现场禁止吸
4 火灾
烟
5 机械伤害 机械周围做好维护
6 食物中毒 督促工人注意饮食，不食用剩菜剩饭
员工入场时需要体检，并具备健康证；对生活区、办公区定期消
7 传染疾病 毒，经常通风；疾病流行期间，每日上报工人健康状况；加强卫
生管理
第四节 应急救援小组
一、应急小组组织结构
组 长：曹 波
副组长：黄昌亮、张 野、陈宇朋、徐春伟、刘恒池
组 员：项目全体管理人员
发生重大事故时，以应急指挥小组为基础，成立重大事故应急救援指挥部，指挥小
组组长负责指挥协调，副组长协助组长指挥组织工作，并落实应急救援工作的具体组织
指挥情况。指挥部设在项目经理办公室或发生事故的现场。如果组长不在，由副组长依
第 78 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
排序作为临时负责人，全权负责应急救援处理工作。
二、人员分工与职责
（1）项目经理（第一安全责任人）：负责应急救援全面工作。
（2）现场安全总监（直接安全责任人）：负责制定事故预防措施及相关部门人员的
应急救援工作职责。安排时间有针对性的应急救援应变演习，有计划区分任务，明确责
任。
（3）现场专职安全员：负责现场施工的安全检查工作及现场应急救援的指挥工作，
统一对人员，材料物资等资源的调配，并负责事故的上级汇报工作。同时负责执行项目
部下达的相关指令。
（4）组员及各施工班组长：当发生紧急情况时，负责事故的汇报，并采取措施进行
现场控制工作，同时负责执行项目部下达的相关指令。
三、应急救援工作程序
（1）当事故发生时小组成员立即向组长汇报，由组长立即上报公司，必要时，汇报
当地有关部门，以取得政府部门的帮助。
（2）由应急救援领导小组，组织项目部全体员工投入事故应急救援抢险工作中去，
尽快控制险情蔓延，并配合、协助事故的处理调查工作。
（3）事故发生时，组长或其他组员不在现场时，由在现场的其他组员作为临时负责
人负责指挥安排。
四、应急救援方法
1、高空坠落应急救援方法
（1）当现场只有１人时应大声呼救；2人以上时，就有１人或多人去打“120”急救
电话及马上报告应急救领导小组抢救。
（2）仔细观察伤员的神志是否清醒、是否昏迷等症状，并很可能了解伤员落地的身
体着地部位，和着地部位的具体情况。
（3）如果是头部着地，同时伴有呕吐、昏迷等症状，很可能是颅脑损伤，应该迅速
送医院抢救。如发现伤者耳朵、鼻子有血液流出，千万不能用手帕棉花或纱布去堵塞，
以免造成颅内压增高或诱发细菌感染，会危及伤员的生命安全。
（4）如果伤员腰、背、肩部先着地，有可能造成脊柱骨折，下肢瘫痪，这时不能随
意翻动，搬动时要三个人同时同一方向将伤员平直抬于木板上，不能扭转脊柱，运送时
要平稳，否则会加重伤情。
2、物体打击应急救援方法
第 79 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
当物体打击伤害发生时，应尽快将伤员转移到安全地点进行包扎、止血、固定伤
肢、应急以后及时送医院治疗。
（1）止血：根据出血种类，采用加压包止血法、指压止血法、填塞止血法和止血带
止血法。
（2）对伤口包扎：以保护伤口，减少感染，压迫止血、固定骨折、扶托伤肢，减少
伤痛。
（3）对于头部受伤的伤员，首先应他细观察伤员的神志是否清醒，是否昏迷、休克
等，如果有呕吐，昏迷等症状，应迅速送医院抢救，如果发现伤员耳朵、鼻子有血液流
出，千万不能用手帕棉花或纱布堵塞，因为这样可能造成颅内压增高或诱发细菌感染，
会危及伤员的生命安全。
（4）如果是轻伤，在工地简单处理后，再到医院检查；如果是重伤，应迅速送医院
抢救。预备应急救援工具如下表所示：
序号 器材或设备 数量 主要用途
1 脚手架钢管 若干 支撑加固
2 模板、木枋 若干 支撑加固
3 担架 4个 抢救伤员
4 止血急救包 10个 抢救伤员
5 手电筒 20个 停电时照明求援
6 应急灯 15个 停电时照明求援
7 爬梯 10樘 人员疏散
（1）值班电话为手机：（黄昌亮18030958151，曹波19809133910）现场第一发现人
直接给值班手机打电话，值班电话必须24小时开机。
（2）电话报救须知及相关路线
以下报救电话要有项目经理曹波拨打
火警：119 医疗急救：120 匪警：110
西昌市公安局电话：0834-2178110
攀钢西昌医院：0834-2410456
具体路线如下图：
第 80 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
图10 项目到公安局路线图 图11 项目到医院路线图
第五节 疫情防控
为贯彻落实新型冠状病毒疫情防控工作，推进该项工作扎实有序进行，切实有效控
制传染病，保障职工和务工人员的身体健康，做好传染病宣传预防知识，定期做好消毒
防疫工作，搞好各项卫生，建设传染病的发生。当发生疫情时，立即启动“疫情应急预
案”及时对发生的疫情进行控制，最大限度地降低和消除因传染病疫情给公司生产经营
造成的负面影响，确保公司生产经营的顺利进行。根据习近平总书记对新型冠状病毒的
肺炎疫情做出重要指示，强调要把人民群众生命安全和身体健康放在第一位，间距遏制
疫情蔓延势头，编制疫情防控专项措施。
疫情防控及应急预案详项目编制的《川投西昌医院新型冠状病毒疫情防控方案》及
《川投西昌医院项目关于新型肺炎疫情项目复工专项预防及应急方案》。
一、防疫组织机构
项目部应急组织机构由防疫领导小组、防疫办公室、疫情防控小组、防疫专职卫生
员组成。
1、防疫领导小组成员及职责
组长：杜飞13558894120
副组长：曹波19809133910
成员：张野 136379228332、陈宇朋 19983202738、徐春伟 13688022355、黄昌亮
15956901730、郭春平13880578447、刘恒池18783877280
主要工作职责：
（1）审核项目部的应急方案；
（2）全面指导项目部的应急救援工作；
（3）全面落实项目部的预防措施及防护物投入使用；
（4）落实政府及上级单位有关应急工作的重要指令
第 81 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
（5）负责组建应急指挥部或指定人员到现场指挥应急抢险工作，对应急抢险重大问
题进行决策；
（6）审定对外发布和上报的事件信息
（7）负责审定下达和解除预警信息，负责下达应急响应程序的启动和终止指令；
（8）应急响应结束后，安排相关部门和人员进行事故调查、评估和总结。
2、防疫办公室成员及职责
组长：刘恒池18783877280/黄昌亮15956901730
成员：张志成、黄豆、满守军、贾文庆
主要工作职责：
（1）负责传达、贯彻落实上级应急管理工作的有关方针政策、法律法规及一系列文
件指示精神和本单位应急领导小组的会议决议、有关要求等；
（2）负责24小时应急值守，接收各类突发事件的报告，跟踪事件的处置状况，收集
相关信息并做好上报工作；
（3）负责应急方案的管理工作，组织总体应急方案和专项应急预案的制定、修订、
审核、发布和管理备案等工作；负责制定、报批和组织实施应急演练、培训计划；
（4）负责应急资金计划的制定和应急项目的审批；
（5）负责应急物资储备库的建设，负责应急物资储备库管理制度的编制、落实，制
订应急物资和装备配备计划，负责应急物资的定期检查等；
（6）负责应急队伍建设，制定并实施应急队伍的培训与演练计划等；
（7）组织应急演练、应急培训、应急物资和抢险救援队伍等，并对施工情况进行考
核评价管理。
3、疫情防控小组成员及职责
现场应急救援队伍是由应急领导小组统一领导各应急救援工作组，分工协作有序开
展现场处置和救援工作。工作组可根据实际进行增调整，主要包括人流管控组、隔离诊
治组、环境消杀组、宣传教育组、物资筹备组、巡查组，设置防疫专职卫生员、纪检监
察员。
（1）人流管控组
组长：张野136379228332/黄昌亮15956901730
成员：李阳、袁巍葳、李郑雄、于磊，各区域值班保安
主要工作职责：
第 82 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
1）了解项目管理人员、返工人员个人信息及出行情况摸底；
2）对于办公区、生活区、生产区实施封闭管理，人员进出场消毒处理，对于出现疫
情症状的成员以及高风险地区的人员禁止入场，若必须进场，须立即进行隔离且需提供
新冠病毒检测结果；
3）外来人员实施实名登记，佩戴一次性口罩，消毒杀菌后方可进入；
4）关注疫情发展情况，对于高风险地区的职工及务工人员进行统计并适当调整休假
延期等措施。
（2）隔离诊治组
组长：张志成15998229128
成员：唐义辉、徐梓翔、秦铭睿
主要工作职责：
1）做好返工人员个人信息统计，对于高风险地区来往人员以及有发热、乏力、干咳
等疫情症状的人员立即进行隔离；
2）对隔离室进行布置，满足隔离要求及人员生活需求；
3）监督管理隔离人员的隔离情况；
4）对于出现疫情症状的人员，及时上报项目部领导小组，并调查其接触人员。
（3）环境消杀组
组长：肇小岑13889361146（生活区）、徐俊15108487553（现场）
成员：项目保洁及保安人员
主要工作职责：
1）办公区、生活区、仓库备品区、食堂就餐区、出行交通工具进行日常清洁及消
毒；
2）保持办公区域通风良好，最好保持持续开放，对流通风。在需要调节空气温度、
湿度的情况下，保证充足的新鲜空气输入；
3）每日进行空间喷洒以及台面擦拭清洁消毒；
4）操作人员指导：正确佩戴口罩、乳胶手套和防水围裙。同时建议佩戴护目镜以防
止溶液溅入眼内造成伤害。应在通风良好的区域配备和使用消毒剂溶液。应用冷水配备
漂白剂，因为热水能分解其所含的次氯酸钠并使之失效。消毒完成后需尽快丢弃口罩，
并洗手；
5）消毒物品和方法：
第 83 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
含氯消毒液（84消毒液）。每日上班前、下班后进行。
用于空间喷洒：每立方米喷10-20毫升，每日2次。
用于台面消毒：对物品表面进行擦拭，每日2次。卫生间、餐厅等人群聚集区域建议
每日3次。
用于物品浸泡：包括办公区域的清洁用具如抹布、拖布，其他可能公用的物品。
注意事项：含氯消毒剂对金属有一定腐蚀性，并对织物有漂白作用。如需对金属表
面或织物消毒，建议采用75%医用酒精。
（4）宣传教育组
组长：黄昌亮15956901730
成员：徐俊、郭恒、苏成虎、李宏骄
主要工作职责：
1）加强“新型冠状病毒感染的肺炎”防治知识的宣传工作；
2）及时了解新冠疫情最新情况并进行通报；
3）办公区域、出入口、 电梯、在建工程现场等场所设置宣传横幅、板报及专题宣传
栏；
4）提醒员工养成良好的卫生习惯提高防护意识，并在作业区、生活区及休息区等显
要位置设置水龙头、水管等便捷的清洁冲洗设施；
5）配合政府及公司形象要求。
（5）物资筹备组
组长：满守军17736732905
成员：蒋礼伟、林仁建、王文会
主要工作职责：
1）负责采买项目员工的口罩、塑胶手套、体温枪、医用酒精、消毒液、流行性感冒
药、洗手液等预防物品；
2）负责采买复工人员的口罩、塑胶手套、体温枪、医用酒精、消毒液、流行性感冒
药、洗手液等预防物品；
3）对防疫物资进行整理及使用管理，统计防疫物资储备量及使用量；
4）合理安排防疫物资的使用。
（6）巡查组
组长：黄昌亮15956901730/张野13637928332
第 84 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
成员：徐俊、郭恒、苏成虎、李宏骄
主要工作职责：
1、对办公区、生活区、施工现场进行每日巡查，要求每日对各区域进行两次巡查，
观察是否有人员出现疫情症状；
2、对于出现疫情症状的人员立即送至隔离区进行隔离。
（7）专职卫生员
专职卫生员：徐俊15108487553
主要工作职责：
1）在防疫应急领导小组的领导下展开防疫工作；
2）督促项目部对施工现场进行全封闭，对所有进出场人员及场所进行消毒。对于从
中高风险地区返还的人员，分批次配合安排相关人员的住宿并进行医学观察 14天，并做
好健康登记；
3）掌握整个项目人员的健康教育，测温记录，通风记录，疫情统计、上报等工作。
4）定时对卫生间、洗浴间、办公区走廊、生活区走廊、办公室、食堂、会议室、项
目出入口、垃圾桶等公共区域进行消毒，每天不少于两次（上午、下午各一次，可视具
体情况增加消毒次数），并由专职卫生员消毒监督。消毒后在消毒记录上登记消毒时
间、消毒人签字确认，专职卫生员检查无误后再消毒记录监督人一栏签字确认；
5）对进场人员进行多种形式的健康教育，并组织参与疫情防疫技能的演练；
6）指导项目部管理人员、劳务人员及食堂人员的卫生工作开展宣传教育，不断提高
防疫的水平；
7）根据防疫情况，发现人员出现发现发热、干咳、咽喉痛等症状时，按照相关规定
第一时间向项目负责人报告并立即启动应急预案；
8）及时获知有关新型冠状病毒肺炎的有关内容，并对所有职工进行有关新型冠状病
毒肺炎的心理疏导。
9）监督甲方单位、监理公司、过控单位、分包单位，每个单位需对其进场员工进行
每日两次的温度检测，并逐一登记留存。若有体温异常者第一时间上报应急小组，并启
动应急流程。
（8）纪检监察员
纪检监察员：刘恒池18783877280
主要工作职责：
第 85 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
1）监督项目组织机构成员对防疫防控方案的执行情况；
2）监督监察各小组成员的防疫防控具体做工落实情况；
3）监督监察项目的防疫准备工作落实情况；
4）根据监督检查情况向防疫领导小组进行汇报；
5）按时向公司纪检监察部汇报项目纪检监察的情况及监督落实整改。
（9）其他人员安排
项目部其他人员作
为应急后备人员，随时根据需求补充至小组进行防疫工作。
二、预警报告及监测
1、预警
项目部结合本地区疫情防控情况，建立疫情预警指标体系和监测制度，落实预警监
测措施，与西昌市区卫生防疫部门、西昌市区医疗卫生机构组织紧密联系，随时接收传
染病疫情方面的预警预报以及对公司员工传染病确诊通知，做好传染病预防、控制的安
排工作。
设置监测点，根据项目情况及防治工作需要，办公区、生活区出入口作为疫情的监
测点，各监测点要根据应急小组办公室传达的疫情信息，以及本监测点范围内在较为集
中时间段内出现群体性不明原因相似症状病患情况，每日向应急小组办公室报告，监测
动态情况，执行“零报告”制度。
2、信息报告
监测点对疑似病例要就地隔离，同时立即向应急小组办公室汇报，临床诊断病例按
处置预案转运至专门医疗机构进行隔离治疗。与疑似病例、临床诊断病例、实验室确诊
病例的密切接触者，要实行隔离医学观察。
项目部建立应急值守制度，设 24小时应急值守电话，当出现突发情况后，现场值班
人员主动地报告应急小组副组长和组长，同时上报公司应急机构，并按照规定报告事故
发生地政府职能部门和监理、建设单位。
3、风险监测
（1）疫情判定
判定疑似病人主要通过询问其是否有与感染人员接触史。
可疑暴露者是指暴露于新型冠状病毒检测阳性的野生动物、物品和环境，而且暴露
的时候未采取有效防护（如戴口罩）。密切接触者是指与可疑感染者或确诊感染者有过
第 86 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
如下接触情形之一：
1）与病例共同居住、学习、工作或其他有密切接触的人员；
2）诊疗、护理、探视病例时未釆取有效防护措施的医护人员、家属或其他与病例有
类似近距离接触的人员；
3）病例同病室的其他患者及陪护人员；
4）与病例乘坐同一交通工具并有近距离接触人员；
5）现场调查人员调查后经评估认为符合条件的人员。
对于密切接触者，需要进行医学观察，不要随便外出，做好身体状况观察。
（2）新型冠状病毒肺炎和普通疾病区分
注意通过以下几项区分新型冠状病毒肺炎和普通疾病：
1）新型冠状病毒肺炎以发热、乏力、干咳等为主要表现，并会出现肺炎。但早期肺
炎可能不发热，仅有畏寒和呼吸道感染症状，但CT会显示有肺炎现象。
2）流感以高热、咳嗽、咽痛及肌肉疼痛等为主要表现，有时乜可引起肺炎，但不常
见。
3）普通感冒以鼻塞、流鼻涕为主要表现，多数患者症状较轻，一般不引起肺炎症
状。
（3）新型冠状病毒肺炎和德尔塔变异株病毒区分
1）德尔塔病毒可能不会出现发烧的症状，而大多数会有腹痛、腹胀、嗜睡、无力的
症状，更容易发展成为重症。而新型冠状病毒肺炎以发热、乏力、干咳等为主要表现，
并会出现肺炎。
2）德尔塔毒株相比其他的病毒株传播能力更强，传播速度更快。
3）新冠病毒早起原始在人体内可被检测出来的时间为 6天，德尔塔毒株只需4天就
能检测。
（4）感染体征
观察以下这些体征和症状：
1）发热：以高热症状为最典型（体温一般高于 38℃）。发热的同时常伴有肌肉酸痛
和金身乏力，不典型病例为低热或者发热不明显；
2）咳嗽、气短：是较常见的症状，咳嗽一般以干咳为主，并伴有气短和逐渐加重的
呼吸困难，严重者出现呼吸加速，气促，或明显呼吸窘迫；
3）其他需要注意的早期症状包括畏寒、身体疼痛、咽喉痛、头痛、腹泻、恶心、呕
第 87 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
吐和流鼻涕；
4）德尔塔毒株需注意出现喉咙痛，嗅觉、味觉失灵，身体酸痛，眼睛红、结膜炎，
有红疹、皮疹，腹泻、腹痛，意识模糊，口鼻流血等症状。
如果出现发热、咳嗽等异常症状，及时向部门、单位负责人报告，负责人报告应急
办公室后，统一联系医生，到指定医疗部门进行排查、诊治。
如果发热超过38.5℃，同时有以下三种情况之一：
1）伴有呼吸困难、明显的胸闷气喘；
2）接触过新型肺炎或可疑新型肺炎的病人；
3）本身就有高血压、心脏病等心脑肝肺肾等基础疾病的病人。建议及时到医院就
诊，必要时在医院隔离处理。
（5）病毒传播途径
1）直接传播：病人喷嚏、咳嗽、说话的飞沫、呼出气体近距离接触直接吸入可以导
致感染；
2）气溶胶传播：飞沫混合在空气中，形成气溶胶，吸入后导致感染；
3）接触传播：飞沫沉积在物品表面，接触污染手后，再接触口腔、鼻腔、眼睛等粘
膜，导致感染。
三、防疫防控措施
1、宣传教育（安全生产监督管理部黄昌亮15956901730）
工人进场后加强对施工人员防疫知识宣传，自觉做好自身卫生管理，做好防护措
施，养成良好的卫生习惯。提倡勤洗手、勤测体温、勤换衣物、减少与他人接触，打喷
嚏应捂好口鼻。发现疑似患者及时报告，让工人从思想意识做好疫情防控准备。
发放《中建一局新型冠状病毒感染的肺炎防控知识手册》。加强自我防护意识。
防疫基本常识：
（1）勤洗手，建议使用肥皂或含有 70%-80%酒精的免洗洗手液。洗手要求如下：
1）做到到项目，第一时间洗手;
2）吃东西前，先洗手;
3）到过电梯间，饭堂高危区的，回来洗手;
4）外出回来，马上洗手;
5）要接触自己面部，特别是鼻孔和眼睛前，先洗手;
6）洗手方式：
第 88 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
（2）全部职工及劳务人员应佩戴防护口罩，为避免产生新的污染源，用过的口罩不
要随意丢弃，装入专门垃圾桶。口罩使用细则：
1）戴口罩之前，先用含酒精的洗手液或肥皂洗手；
2）尽可能减少面部和口罩边缘之间的缝隙；
3）应通过两端线绳摘取口罩；
4）如果口罩潮湿请立即丢弃，并尽快换用洁净、干燥的新口罩；
5）使用完毕后摘下并立即丢弃，切勿重复使用；
6）取下口罩后，立即丢弃在密闭的垃圾箱中，并用含酒精的洗手液或肥皂洗手；
7）没有必要为了最大限度防护为佩戴多重口罩；
8）任何情况下都不建议佩戴布口罩。
（3）注意个人卫生,少去或者尽量不去人员密集场所；
（4）出现咳嗽、发热、呼吸困难等症状及时就诊；
（5）加强与指定医疗机构的联系与沟通,及时获取有关权威防疫知识，并掌握属地发
热门诊，以便及时送诊就医；
（6）施工现场、办公区、生活区等显著位置张贴宣传材料，同时通过手机短信、微
信等方式将防治知识传达到每一个人员。在人员聚集区等位置悬挂疫情防控宣传条幅、
张贴通告，切实提高职工群众的防范意识和参与群防群控的自觉性；
（7）工人生活区每间宿舍只住2~3人，避免人口聚集。
（8）积极组织项目人员和现场作业人员注射新冠疫苗。
（9）德尔塔病毒早期症状不明显，更需要提高工人日常防范意识。
第 89 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
2、出入管理（现场：安全生产监督管理部黄昌亮15956901730；办公区及生活区：
办公室刘恒池18783877280）
（1）人员管控要求
所有体温检查正常方可进入现场。在电梯口位置、主要施工通道、进入楼梯口位
置、加工区等人员密集场所进行每日不少于两次的消毒处理。并监督进入现场人员是否
按照要求做好个人防护措施并对工人动态进行跟踪，发现异常情况及时报告至项目疫情
防控领导小组。项目不接收疫情高发地区病人。
在大门出入口位置设置废弃口罩回收箱。
（2）项目管理人员、分包管理人员、工人等在疫情期间原则上禁止外出，必要外
出，必须做好外出记录单，具体详见下表：
项目人员外出记录
交通 外出
序 是否佩 返回时
姓名 联系电话 外出事由
号 戴口罩 间
方式 时间
（3）工人外出须由管理人员、分包管理人员从项目部开具外出申请单，经生产经理
签字确认，并在专职卫生员处登记并盖章后方可外出，出入口处保安须取得签字盖章的
合格外出单方可放行。
人员外出申请单
姓名 联系电话
外出时间 预计返回时间
外出事由
生产经理签字
盖章
（4）疫情期间尽量减少业务来访，优先采取电话沟通、推迟来访、项目外沟通等方
式。特殊情况必须进入项目现场的（如政府检查等），来访人员须按要求佩戴好口罩，
接受体温检测并合格，详细登记客姓名、证件号码、来访时间、被访人姓名、离开时
间、测温记录等信息，并由项目部管理人员迎接入场。不佩戴或者未按要求佩戴口罩，
或是未按要求进行体温检测与信息登记的人员一律不得进入现场。
第 90 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
非项目人员访问记录
证件 联系 被访人
访客 交通方 来访 进场测 来访 离开
序号
姓名 式 事由 温记录 时间 时间
号码 电话 姓名
（5）外部来访车辆原则上不得进入施工现场。特殊情况下需要进入现场的，司机及
随车人员须按照上条要求做好自身防护，测温并登记。所有车辆进场前必须由保安用84
消毒液进行车身消毒。
3、设置临时隔离观察区（工程部张志成15998229128）
根据项目情况，分别在职工生活区和工人生活区设置临时隔离观察区。
隔离区
职工生活区隔离区
第 91 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
工人生活区隔离区
隔离观察点工作要求：
（1）对医学隔离观察人员实行单人单间管理，保证日常生活均可在房间内完成；
（2）隔离诊治组对观察对象进行初步健康体检，了解基础病史、过敏史，出行记录
等信息，以便后续开展针对性治疗措施；
（3）应每日对隔离对象的健康状况进行统计，至少早晚两次体温测试。
（4）隔离观察期间，隔离者若出现急性发热、干咳、乏力等新冠病毒相关症状，应
立即报定点医疗机构，由定点医疗机构安排人员检查，转运到定点医疗机构进行隔离治
疗。
4、管理人员办公区、生活区管理（办公室刘恒池18783877280）
（1）详细掌握和了解每名职工的健康状态、节假日期间出行和参加集会聚会情况，
排查确认职工节假日期间密切接触者中是否有重点疫区来源地人员。对于来自新冠肺炎
疫情较重地区的员工要求其停止返岗，或推迟返岗时间。如特殊需要必须返回工作岗位
的，企业要负责对其适当隔离进行医学观察，排除疫情后方可上岗工作，期间不得安排
与其他员工进行接触。
（2）对办公场所、人员集中区域进行消杀防疫，重点区域应多次消杀；每日对全体
上岗人员进行体温检测，如有发热、咳嗽、乏力等情况立即安排到医疗机构就诊，排除
疫情后再上岗工作。
（3）对进出车辆、人员、消杀防疫情况进行登记。一旦发现员工有确诊病例或疑似
感染者，立即报告并停止正常生产经营，逐人进行核查，待消除疫情后再生产运营。
（4）确保工作环境清洁卫生，公用物品及公共接触物品或部位要加强清洗和消毒。
定期用消毒水每日两次为办公室设备、门把手等进行消毒。
（5）食堂责任区域疫情防控要严把关口，确保食品卫生安全。一是严把溯源关，加
强源头防控。食堂所有食材具有源头追溯记录，使用具有资质的供应商提供的食材，同
第 92 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
时要求供货商配送、有关人员采买过程中佩戴口罩。
（6）严把制作关，规范人员管理。食堂员工上岗后每天自查体温报备，所有工作人
员佩戴口罩上岗。严控制作过程，不使用野味等食材，不制作提供冷菜。操作间保持清
洁干燥，严禁生食和熟食用品混用，避免肉类生食。
（7）严把卫生关，确保规范操作。严格按照有关要求使用一次性餐具，并派专人回
收处理，公共部位坚持每日两次清扫消毒并做好记录报备，规范处置食堂泔水、餐厨等
垃圾。
（8）严把用餐关，采用分餐进食方式，避免人员密集。
（9）保证通风。并签订立即处理协议。
（10）由专职卫生员负责每日监督全体员工用红外测温仪进行体温测量和登记，并
询问是否存在体虚、乏力等异常体征。如遇红外测温仪测温结果异常的，须用水银温度
计再次核实，并以水银温度计测温结果为准。
防控新型冠状病毒感染体温测试登记表
单位： 日期：2021年 月 日
第一次 第二次
姓名 籍贯 身份证号
时间 体温 时间 体温
5、工人生活区管理（办公室刘恒池18783877280）
（1）劳务队伍进场前必须提供《人员花名册》和相对应的《人员健康情况申报
卡》，没有《人员健康情况申报卡》（见附表1）的人员不得进场。
（2）由总包单位代为采购口罩、手套等防护用品并发放工人。工人入场后，进行常
规的入场教育、三级安全教育，并按照实名制要求统计相关信息后，进行专项的疫情安
全教育，对疫情的基本情况，传播途径，卫生防疫用具使用方法和要求等进行教育，对
针对疫情的项目管控要求进行交底，并留存教育交底记录。
（3）西昌本地与进场前已在西昌隔离14天且体征无异常的工人外（须隔离地点出具
本人隔离14天无异常证明），其余新进场工人均先安排至隔离室单独居住，待满14天且
第 93 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
无异常后归并到常规工人宿舍合住，疫情期间合住人员每间不超过6人。
（4）工人离开宿舍要求佩戴口罩，并由分包单位负责管理工人洗手消毒，项目工程
部、安全部进行监督检查。
（5）工人生活区中设置专用垃圾桶收集使用过的口罩，每日由保洁员对专用垃圾桶
进行两次消毒，次日上午统一由垃圾消纳单位收取运走。
（6）保洁员对工人生活区宿舍、走廊、卫生间、洗浴间、洗手槽、垃圾桶等定期消
毒，每天至少两次，并由专职卫生员皮志友进行消毒监督。消毒后在消毒记录上登记消
毒时间、消毒人签字确认，专职卫生员检查无误后再消毒记录监督人一栏签字确认。
（7）用餐打餐时控制人人间距1米以上。
（8）由专职卫生员监督分包单位管理人员对工人及自身每日进行两次体温检测（上
午下午各一次）并记录，询问是否存在体虚、乏力等异常体征。
6、施工现场管理（安全生产监督管理部黄昌亮15956901730）
（1）工地打围封闭，严格进、出场管理，实行实名制考勤。在市住建局“智慧工
地”平台中及时填报项目劳务分包企业信息，真实采集和录入全部进场人员的姓名、身
份证号、工种、班组、籍贯、住址等真实信息，对故意错报、瞒报人员情况的，纳入实
名制诚信记录，发起失信联合惩戒。
（2）对外来配送材料、物资的外来车辆，工地大门值班人员要严格登记管理，车辆
驶入施工现场前必须全面消毒。车上人员不得出驾驶室，货物、物资由项目部安排工地
内人员接收和装卸。对外出采买物资工作人员，督导外出人员做好自身防护措施，出入
时间、路线做好登记备案。
（3）保持施工现场、宿舍卫生及室内空气流通，落实环境消毒制度，切实做好施工
现场卫生管理、个人卫生防护和生活垃圾装袋清理，做好处理垃圾污物，消除鼠、蟑、
蚊、蝇等病媒生物孽生环境，及时组织开展全面的病媒生物防治与消杀，有效降低病媒
生物密度。严格落实食品卫生部门关于食品卫生管理的各项标准，严禁携带野生动物，
家禽家畜进入工地，严禁在工地食堂宰杀野生动物和家禽、动物。同时，引导人员尽量
不要外出，不要开展聚集性活动。
（4）人员密集场所，员工要佩戴口罩，做好个人防护措施。分散开展班前教育、技
术交底等活动较少人员聚集。
（5）实施痕迹化管理，对完成的防疫工序一定要有书面记录。对疫情防疫工作进行
第 94 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
进度督查，对督查中发现的防疫空白和盲区，需立即整改，不按期整改的，要追究责
任，严肃处理。
（6）施工作业区内管理人员检查，工人施工过程中减少闲聊，严禁脱下口罩聊天交
流。
7、生活保障（办公室刘恒池18783877280）
（1）疫情期间增加食品、生活用品采购数量，减少外出采购频次。外出采购人员必
须将口罩、手套配备严密，减少人员密集处逗留时间，注意保持与他人距离1米以上，做
好自身卫生安全防护。
（2）项目部根据食材需求，做好市场调研，分别在市场内选择几家规模、信誉良好
的供货商，采取项目送货制度，并留存好采购小票、发票、收据等证明材料。采购完成
后须在当天及时更新食材采购台账，并按要求粘贴留存好证明材料。
（3）必须外出采购，采购归来后，采购人员第一时间进行洗手等自身消毒，并将食
材进行清洗。
（4）疫情期间要更加注重餐食营养。在常规卫生防疫监督检查的基础上，项目办公
室须更加重视对食品营养的监督工作。在保证肉类、蛋白质供应的基础上，适当增加蔬
菜、水果的供应，为项目疫情防护工作做好后勤保障。
（5）疫情期间，各部门负责人须合理安排部门工作，避免经常性加班熬夜，确保下
属员工正常的休息时间。
（6）为专职卫生员、保洁员、负责测温的保安配备橡胶防护手套、护目镜、防护
服，每日进行疫情防控相关消毒、测温等工作时必须按要求佩戴穿着，做好自身防护；
脱下后第一时间洗手消毒。
8、检查监督
（1）由项目纪检监察员负责疫情期间项目疫情防控各项制度方案落实情况的监督检
查工作。
（2）疫情期间结合原有项目领导班子带班安全检查相关要求，在检查中增加疫情防
控工作检查内容。发现不符合方案要求及时整改、落实。
9、生活垃圾处理（办公室刘恒池18783877280）
（1）根据地方政府及防疫要求，项目部做好生活垃圾的分类管理。针对日常的生活
垃圾，按照常规的处理方式。生活垃圾分类收集容器应保持密闭，并使用含氯消毒液定
时进行消毒。果皮箱、塑料垃圾桶等垃圾收集容器，每天清理、收集垃圾 2次，收集容器
第 95 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
每天用水清洗1次，并用有效氯为1000mg/L～2000mg/L的含氯消毒剂溶液消毒1次。
（2）做好口罩等个人防护用品废弃物的分类管理。项目部主要出入口的室外空间设
置相对密闭的个人防护用品废弃物收集容器。专用的收集容器应当每日进行清洗和消
毒，并定时使用含氯消毒液对容器内外进行清洗消毒，容器装满后应将废弃物用塑料袋
封口扎紧，对塑料袋外表面进行消毒后投入“其他垃圾”收集容器，由环卫部门及时收
运处置。
（3）疑似观察人员产生的生活垃圾必须袋装化并扎紧口袋，由区域公司、项目部落
实人员，配备相应防护用品进行专门收集。专门收集采用二次袋装的方式，将已经袋装
的生活垃圾进行再次消毒，装入塑料袋并扎口密封后就近投入“其他垃圾”收集容器
中。
10、固化项目临时隔离区（工程部张志成15998229128）
项目部根据现场布置情况，固化项目临时隔离区。确保临时隔离区的用水、用电、
洗浴等功能的相对独立，临时隔离区的设置应做好封闭管理。临时隔离区需要做好标
识，明确责任人及联系电话。临时隔离区需要专人进行进出检查，并做好进出台帐。任
何人进出临时隔离区需做好必要分防护、检查及消毒工作后方可通行。隔离人员需要经
过正规筛查后方可离开。
11、报备制（办公室刘恒池18783877280）
因疫情防治阶段采取封闭式管理，人员外出需要严格执行报备制度。外出人员需要
根据公司要求，填写外出申请，明确外出事由、时间、地点及畅通的通讯方式，区域公
司、项目部做好外出人员登记台帐。
四、应急措施
1、出现发热等症状人员处置流程。人员出现发热（两次体温检测间隔 5 分钟，体
温均超过 37.3 摄氏度）等症状时，项目应第一时间报告政府部门、公司，并启动应急预
案，专车专人送往设置发热门诊的医疗机构；排除感染可能后安排单独居住并医学观察
14 天，每日报送观察情况。
2、认定为疑似人员处置流程。人员被认定为疑似时，项目应立即报告政府部门、公
司、局总部，相关人员按政府要求进行隔离，疑似人员居所、活动区域按标准彻底消
毒。项目要做好隔离人员心理疏导，配合治疗，期间禁止探视。
3、被确诊人员处置流程。人员被确诊时，项目应立即报告政府部门、公司、局总
第 96 页 共 92 页【川投西昌医院】 【 轨道物流及气动物流 施工方
案】
部，现场进行全面封闭，停止施工，禁止项目所有人员进出，对项目所有区域按标准彻
底消毒。项目应配合政府对确诊人员到过的场所，接触的人员进行筛查，采取必要隔离
观察措施。
4、密切接触人员处置。项目应配合政府部门将人员转运至政府指定的集中隔离点进
行医学观察，做好人员心理疏导，配合隔离观察，隔离观察解除后安排车辆接回施工现
场。
5、经医疗机构确认为疑似病例或确诊的，项目应立即停工并封锁场地，配合属地疾
病控制部门开展疫情防治。项目经属地疾病控制部门评估合格后方可复工。
6、根据本项目位置选择的就近发热门诊：攀钢西昌医院距项目约2.7KM，途经宁远
大道、机场路、长宁路，红绿灯4个，用时约7分钟，医院电话：0834-2410686。
附件1：综合医院医疗专项施工计划
第 97 页 共 92 页
