景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
景德镇城区老瓷厂改造项目
陶溪明珠工程
砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
编制人：
审核：
审批：
中国建筑一局（集团）有限公司
1景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
编制时间：2021 年 9 月

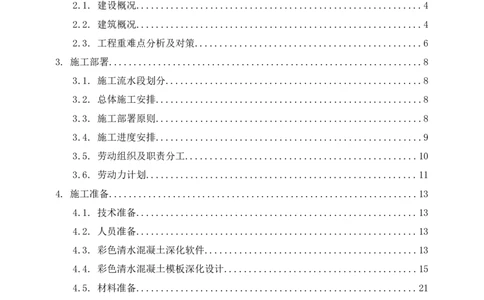

目录
1. 编制依据................................................................1
1.1. 编制说明及目标....................................................1
1.2. 编制依据..........................................................1
2. 工程概况................................................................4
2.1. 建设概况..........................................................4
2.2. 建筑概况..........................................................4
2.3. 工程重难点分析及对策..............................................6
3. 施工部署................................................................8
3.1. 施工流水段划分....................................................8
3.2. 总体施工安排......................................................8
3.3. 施工部署原则......................................................8
3.4. 施工进度安排......................................................9
3.5. 劳动组织及职责分工...............................................10
3.6. 劳动力计划.......................................................11
4. 施工准备...............................................................13
4.1. 技术准备.........................................................13
4.2. 人员准备.........................................................13
4.3. 彩色清水混凝土深化软件...........................................13

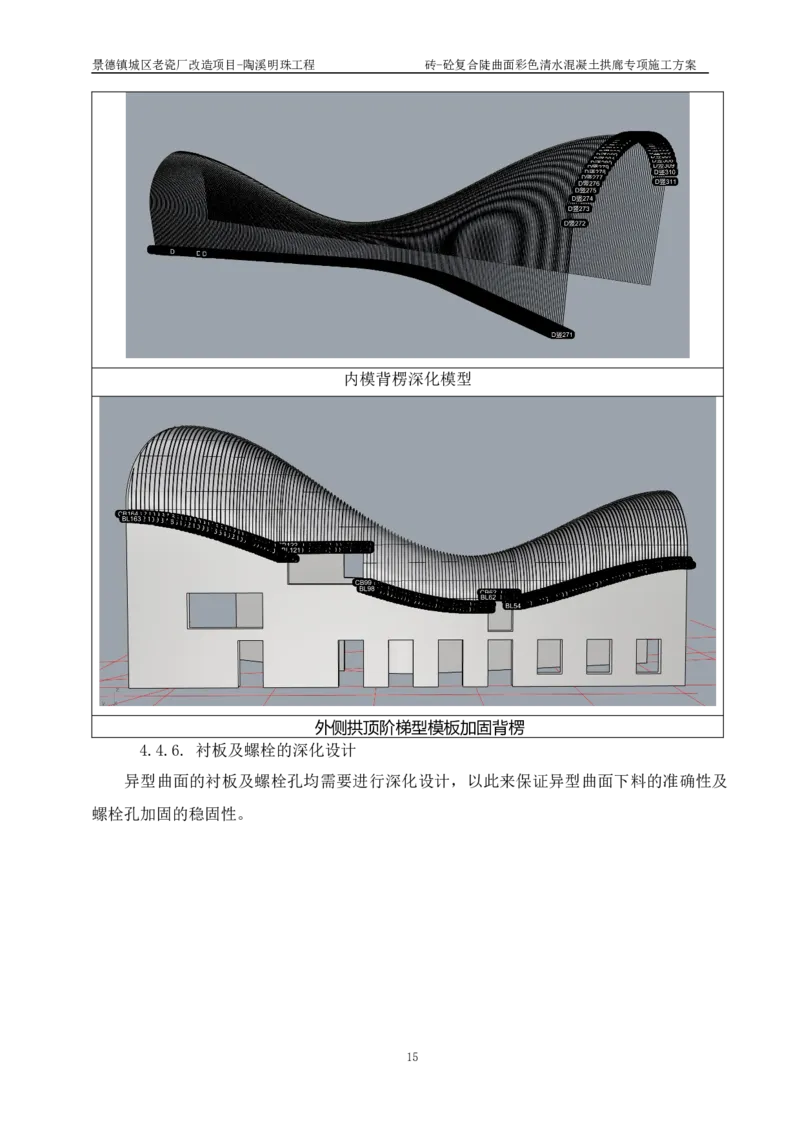

4.4. 彩色清水混凝土模板深化设计.......................................15
4.5. 材料准备.........................................................21
4.6. 机具准备.........................................................22
5. 三维空间坐标定位放线...................................................24
5.1. 测量人员安排.....................................................24
5.2. 放线原理.........................................................24
5.3. 测量放线.........................................................25
5.4. 复核与校验.......................................................26
6. 模板施工工艺体系设计...................................................28
2景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
6.1. 彩色清水混凝土模板施工体系.......................................28
6.2. 拱廊模板要求.....................................................31
6.3. 模板体系设计.....................................................31
6.4. 釉面砖饰面层体系.................................................34
6.5. 木纹饰面层体系...................................................35
6.6. 拱顶异型阶梯状体系...............................................35
6.7. 对拉加固体系.....................................................36
6.8. 滴水线条深化设计.................................................37

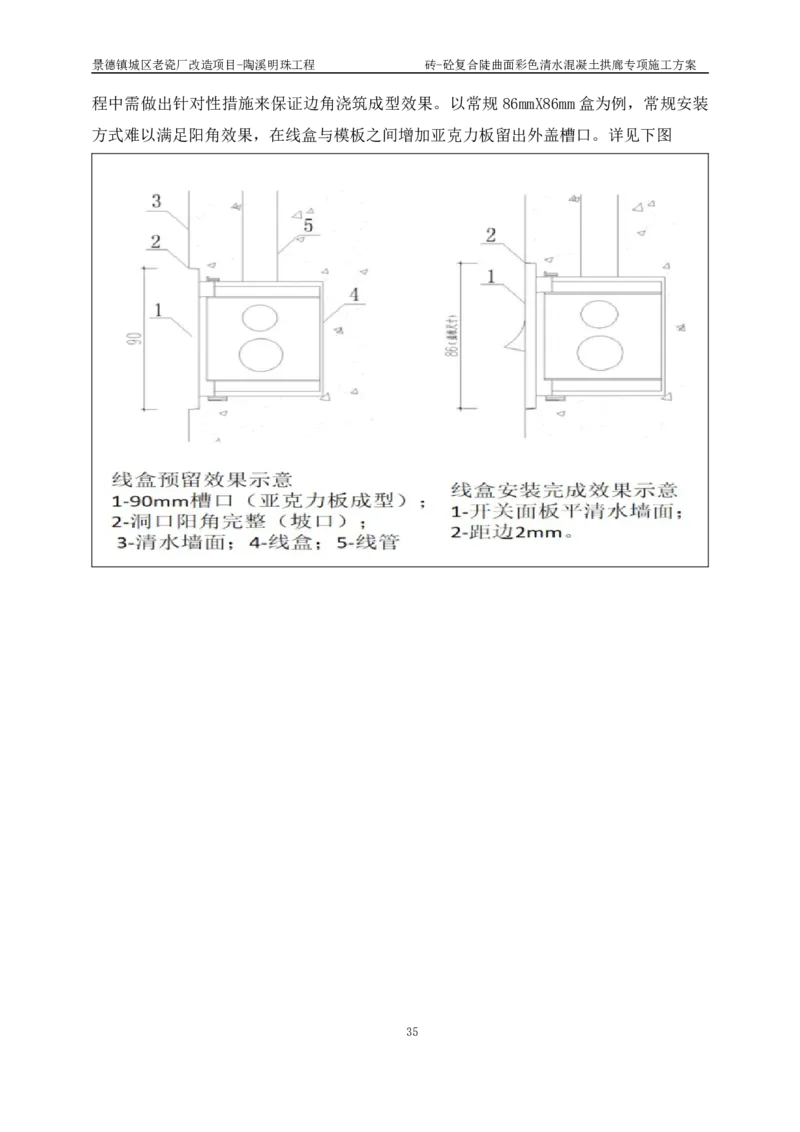

6.9. 机电预埋成型节点深化.............................................38
7. 彩色清水混凝土模板施工方法.............................................39
7.1. 模板施工工艺流程.................................................39

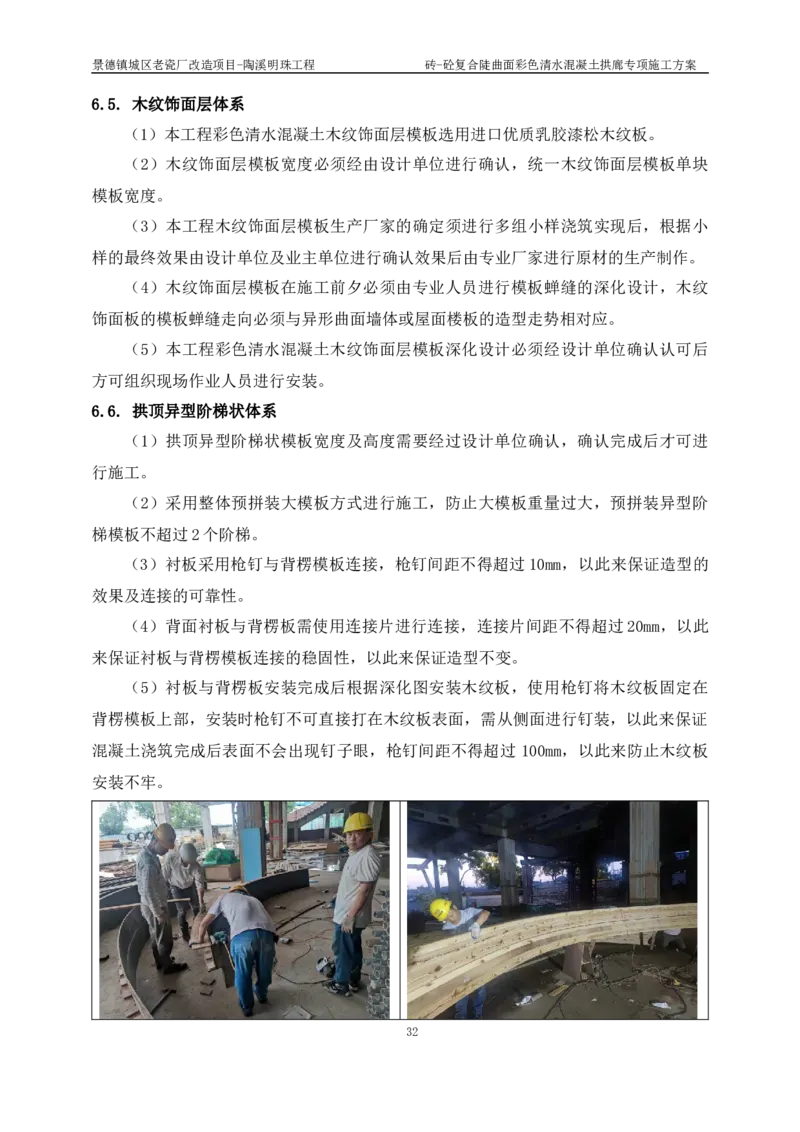

7.2. 模板加工下料.....................................................39

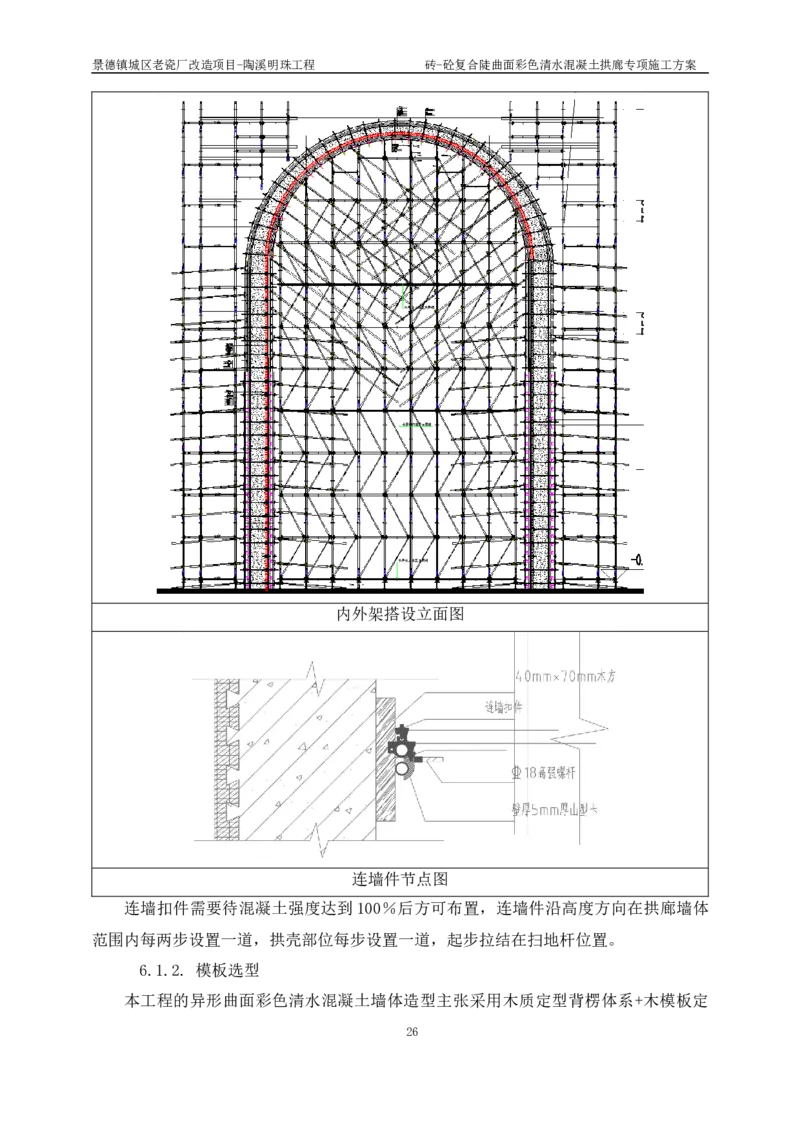

7.3. 拱廊架体及模板施工...............................................45
7.4. 次龙骨（木背楞）安装.............................................50

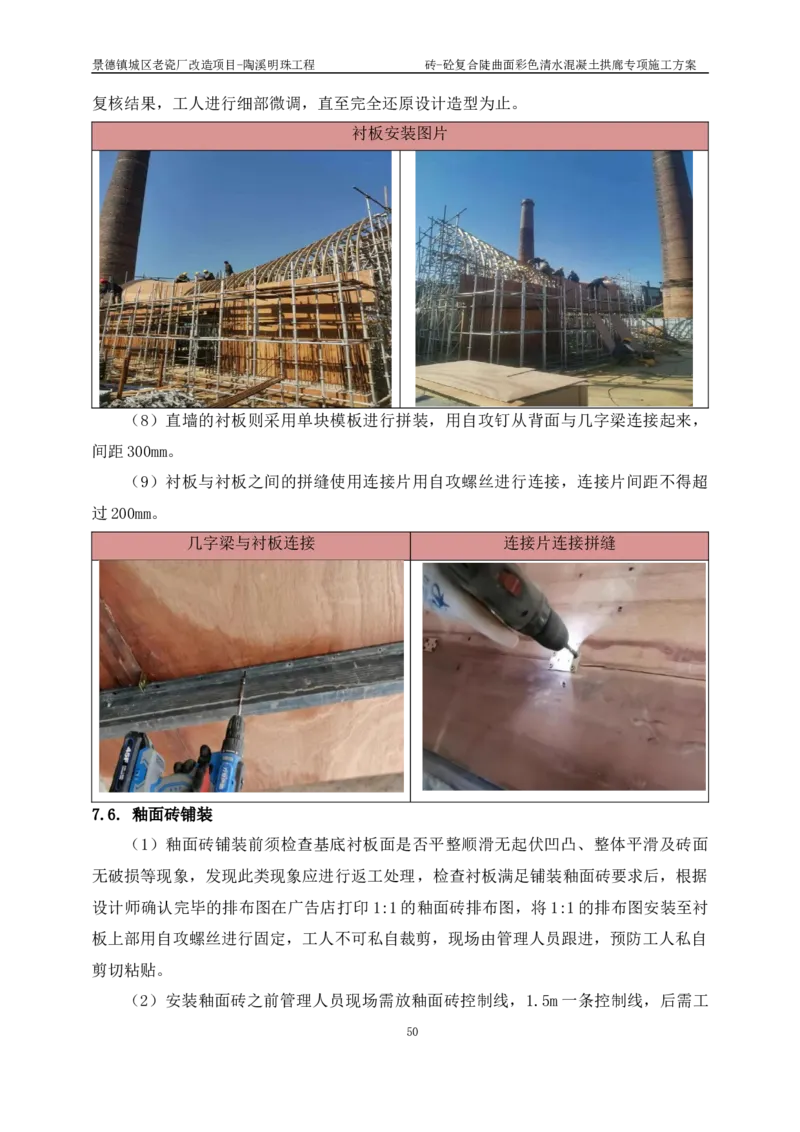

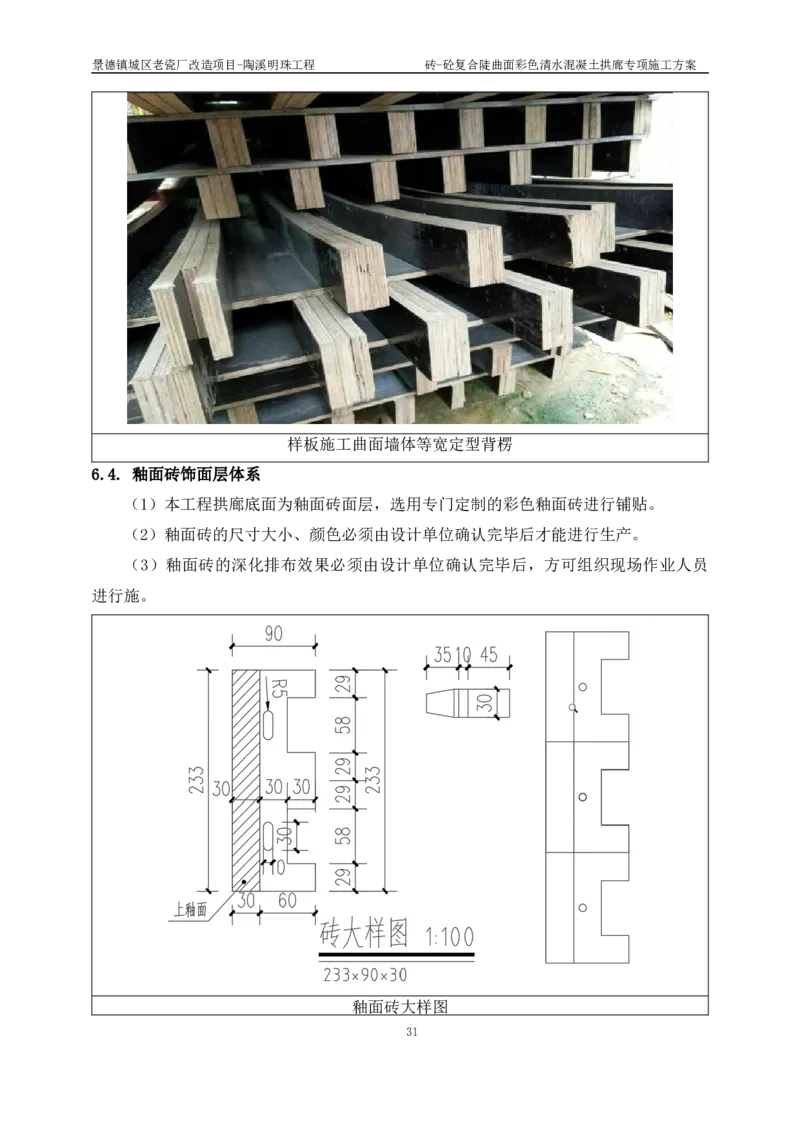

7.5. 釉面砖衬板安装...................................................53
7.6. 釉面砖铺装.......................................................55
7.7. 外侧清水木纹模板安装.............................................57
7.8. 外侧加固龙骨安装.................................................58

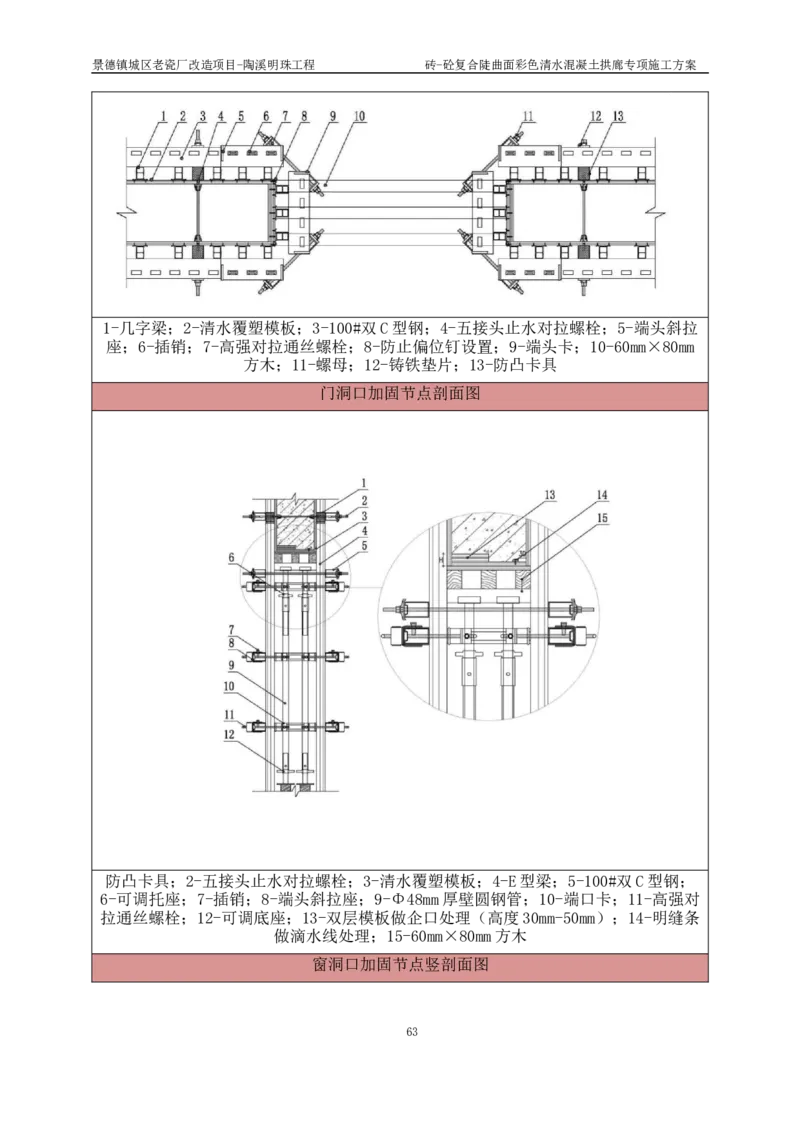

7.9. 加固节点.........................................................61
7.10. 脱模剂的施工....................................................73
7.11. 彩色清水混凝土模板拆除..........................................73
8. 钢筋施工方案...........................................................77
8.1. 钢筋连接.........................................................77
8.2. 钢钢筋翻样.......................................................77
8.3. 钢筋加工.........................................................77
8.4. 钢筋安装绑扎.....................................................78
8.5. 钢筋施工注意事项.................................................80
9. 混凝土工程.............................................................82
9.1. 彩色清水混凝土施工技术准备.......................................82
9.2. 材料准备.........................................................82
3景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
9.3. 混凝土生产.......................................................85
9.4. 彩色清水混凝土浇筑前准备.........................................86
9.5. 彩色清水混凝土运输要点...........................................86
9.6. 拱廊顶部阶梯状混凝土浇筑.........................................88
9.7. 彩色清水混凝土浇筑要点...........................................89
9.8. 彩色清水混凝土养护要点...........................................92

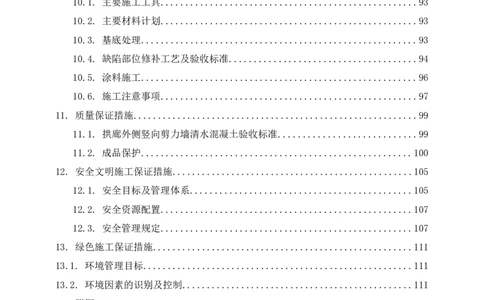

10. 彩色混凝土保护剂工程..................................................93
10.1. 主要施工工具....................................................93
10.2. 主要材料计划....................................................93
10.3. 基底处理........................................................93
10.4. 缺陷部位修补工艺及验收标准......................................94
10.5. 涂料施工........................................................96
10.6. 施工注意事项....................................................97
11. 质量保证措施..........................................................99
11.1. 拱廊外侧竖向剪力墙清水混凝土验收标准............................99
11.2. 成品保护.......................................................100
12. 安全文明施工保证措施.................................................105
12.1. 安全目标及管理体系.............................................105
12.2. 安全资源配置...................................................107
12.3. 安全管理规定...................................................107
13. 绿色施工保证措施.....................................................111
13.1. 环境管理目标.......................................................111
13.2. 环境因素的识别及控制...............................................111
14. 附图.................................................................113

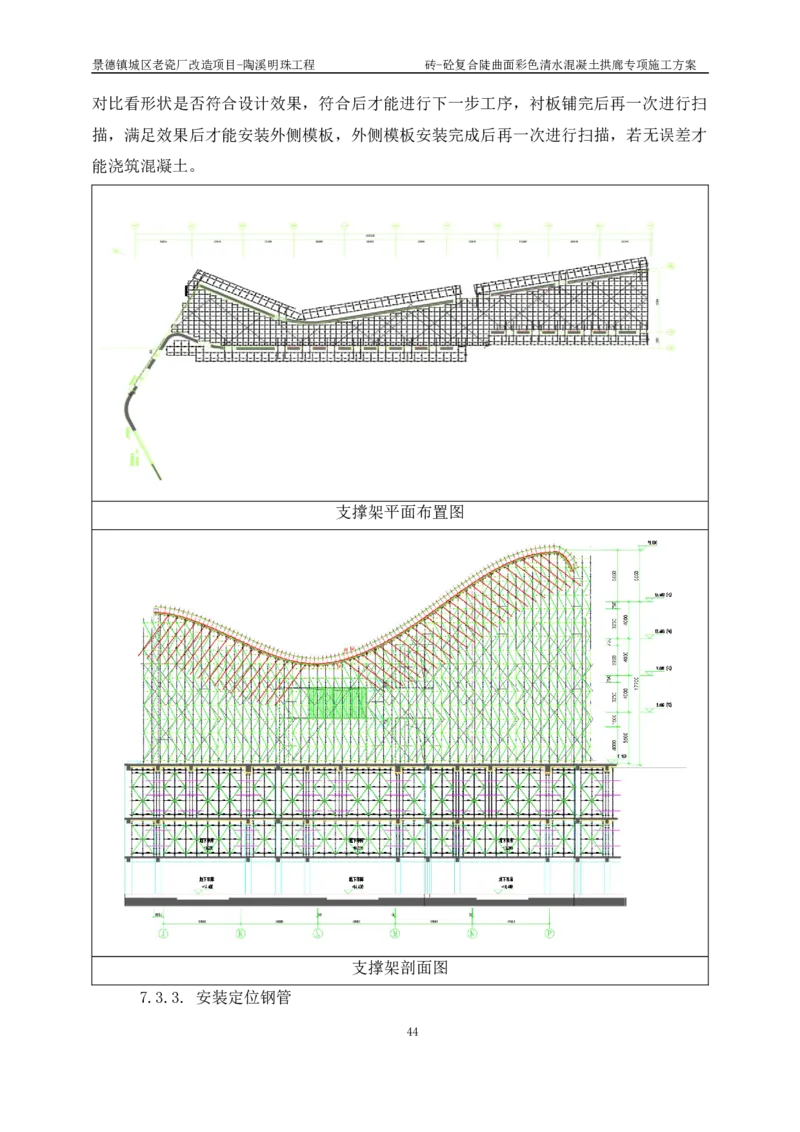

14.1. 附件一 拱廊架体立面布置图.....................................113
14.2. 附件二 拱廊架体节点设计图.....................................113
14.3. 附件三 架体安全计算书..........................................113
4景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
1. 编制依据
1.1. 编制说明及目标
（1）本项目为一次性现浇彩色清水混凝土工程。建筑物为复杂的异形曲面造型构
筑物。内三维模型的放线施工、空间双曲线的实施、国内新型设备的应用、异形曲面的
彩色清水混凝土施工，使得施工难度达到全新高度。从实际出发，切实可行，符合现场
的实际情况，具有可实施性。在资源与技术上达到与现场条件吻合。
（2）确保工程质量和施工安全。工程建设是百年大计，要求质量第一，保证施工
安全是前提。因此充分考虑工程质量和施工安全，并提出保证施工质量和施工安全的技
术组织措施，符合技术规范、操作规范和安全规程的要求。
（3）严格遵循施工合同条款，确保实现施工合同要求的质量、工期、安全、环境
保护、文明施工和造价等各方面的工程目标。在合同的控制下，尽量降低施工成本，使
方案更加经济合理。
（4）严格执行施工过程中涉及的相关规范、规程和技术标准。
（5）严格遵循施工合同条款，确保实现施工合同要求的质量、工期、安全、环境
保护、文明施工和造价等各方面的工程目标。
（6）指导思想：施工方案可行、施工技术先进、施工组织科学、重信誉、守合同，
优质、安全、按期完成。
1.2. 编制依据
1.2.1. 主要文件依据
序号 名 称
1 景德镇城区老瓷厂改造项目——陶溪明珠工程施工图纸
2 Rhino三维数字模型（1:1比例）
3 彩色清水混凝土模板深化设计rhino模型（设计确认）
4 景德镇城区老瓷厂改造项目-陶溪明珠工程施工组织设计
1.2.2. 国家主要法律、法规和规范性文件（包含但不限于以下内容）
序号 名 称 编号或文号
1 《中华人民共和国民法典》 国家主席令第45号
2 《中华人民共和国环境保护法》 国家主席令第22号
3 《中华人民共和国安全生产法》 国家主席令第70号
4 全国人民代表大会常务委员会关于修改 国家主席令第29号
1景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
序号 名 称 编号或文号
《中华人民共和国建筑法》的决定
5 《建设工程质量管理条例》 国务院令第279号
6 《建设工程安全生产管理条例》 国务院令第393号
7 《工程建筑标准强制性条文》（2013版） 建设部建标[2002]219号文
8 《建筑工程设计文件编制深度规定》 建设部[2003]84号
9 《安全生产许可证条例》 国务院令第397号
10 《实施工程建设强制性标准监督规定》 建设部第81号令
11 《绿色施工导则》 建质[2007]223号
1.2.3. 国家标准、规范、规程（包含但不限于以下内容）
序号 名 称 编号或文号
1 《工程测量规范》 GB50026-2020
2 《建筑工程施工质量验收统一标准》 GB50300-2013
3 《混凝土质量控制标准》 GB50164-2011
4 《混凝土结构工程施工质量验收规范》 GB50204-2015
5 《通用硅酸盐水泥》 GB175-2007
6 《混凝土结构设计规范》 GB50010-2010（2015版）
7 《混凝土外加剂应用技术规范》 GB50119-2013
8 《建设工程施工现场供用电安全规范》 GB50194-2014
9 《建设工程项目管理规范》 GB/T50326-2017
10 《混凝土结构耐久性设计规范》 GB50476-2019
11 《清水混凝土应用技术规程》 JGJ169-2009
12 《混凝土结构通用规范》 GB55008-2021
1.2.4. 行业标准、规范、规程
序号 名 称 编号或文号
1 《施工现场机械设备检查技术规程》 JGJ160-2016
2 《普通混凝土配合比设计规程》 JGJ55-2011
3 《普通混凝土用砂、石质量及检验方法标准》 JGJ52-2006
4 《建筑施工安全检查标准》 JGJ59-2011
5 《建筑工程大模板技术规程》 JGJ74-2017
2景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
序号 名 称 编号或文号
6 清水混凝土应用技术规程 JGJ169-2009
7 建筑施工手册（第五版） 中国建筑工业出版社
8 彩色清水混凝土施工工艺标准 中国建筑工程总公司
1.2.5. 其他彩色清水混凝土类似项目经验
1.2.6. 彩色清水混凝土设计说明、三维模型、施工单位深化设计模型、排版确认模型
（CAD图纸）、设计院下发的建筑图、结构图等相关专业施工图纸。
3景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
2. 工程概况
2.1. 建设概况
序号 项目 内容
1 工程名称 景德镇城区老瓷厂改造项目-陶溪明珠
2 工程地点 景德镇市珠山区陶溪川东北角
3 建设单位 景德镇陶文旅控股集团有限公司
4 监理单位 景德镇环中建设监理有限公司
5 设计单位 中国建筑设计研究院有限公司
6 地勘单位 景德镇市建筑设计院
7 施工单位 中国建筑一局（集团）有限公司
8 效果图
2.2. 建筑概况
序号 内容
总建筑面积 42852 地下建筑面积 29755
1 建筑面积（m2）
占地面积 15148.79 地下建筑面积 13079
2 层数 地下 3 地上 5
B1 4.7 B2 6.1
B3 4.2 F1 5.7
3 层高（m）
F2 4 F3 4
F4 4 F5 8.55
基础标高 -15 基坑深度 -15.9
4 高度
檐口高度 14.7 建筑高度 23.725
5 结构形式 基础类型 抗浮锚杆+筏板
4景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
地下：框剪结构；
结构类型
地上：拱廊及钢结构
结构自防水 C40P8、C35P6、C30P6
6 地下防水 材料防水 4+3聚酯胎改性沥青防水卷材
构造防水 止水钢板
墙 C35P8、C35
柱 C35P8、C35
7 混凝土强度等级 地下
梁 C30P6、C30
板 C30P6、C30

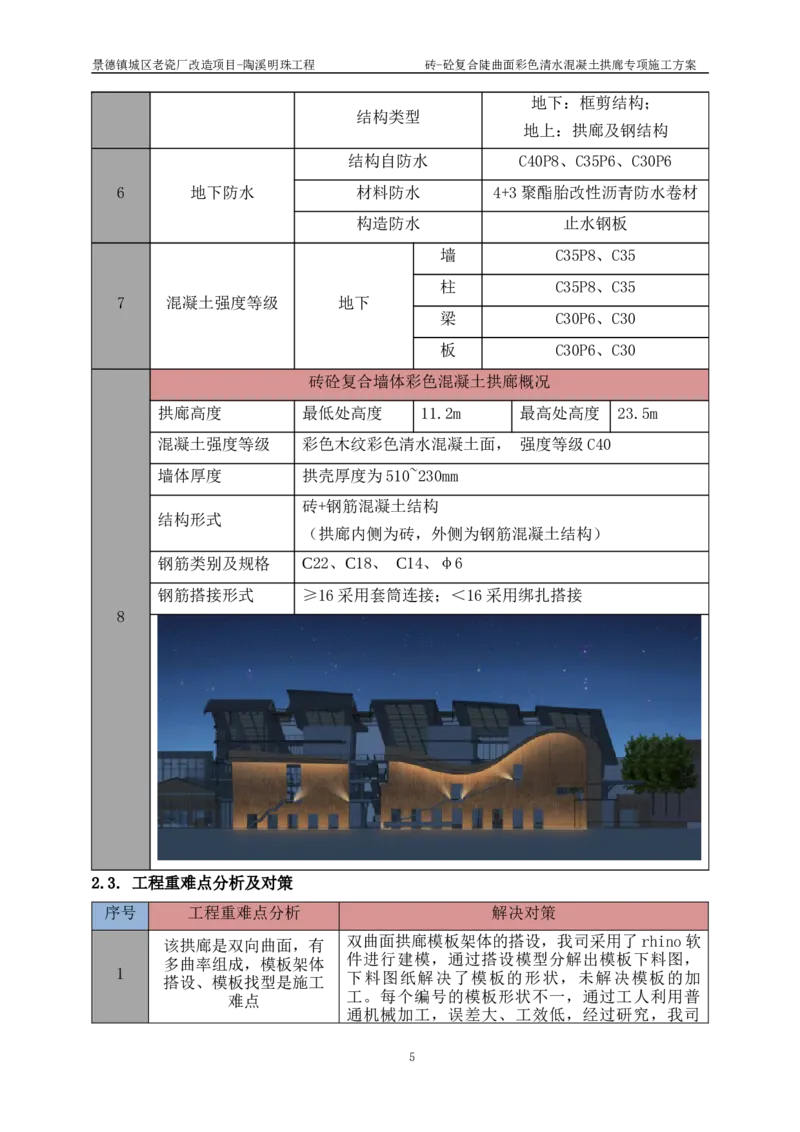

砖砼复合墙体彩色混凝土拱廊概况
拱廊高度 最低处高度 11.2m 最高处高度 23.5m
混凝土强度等级 彩色木纹彩色清水混凝土面， 强度等级C40
墙体厚度 拱壳厚度为510~230mm
砖+钢筋混凝土结构
结构形式
（拱廊内侧为砖，外侧为钢筋混凝土结构）
钢筋类别及规格 C22、C18、 C14、φ6
钢筋搭接形式 ≥16采用套筒连接；＜16采用绑扎搭接
8
2.3. 工程重难点分析及对策
序号 工程重难点分析 解决对策

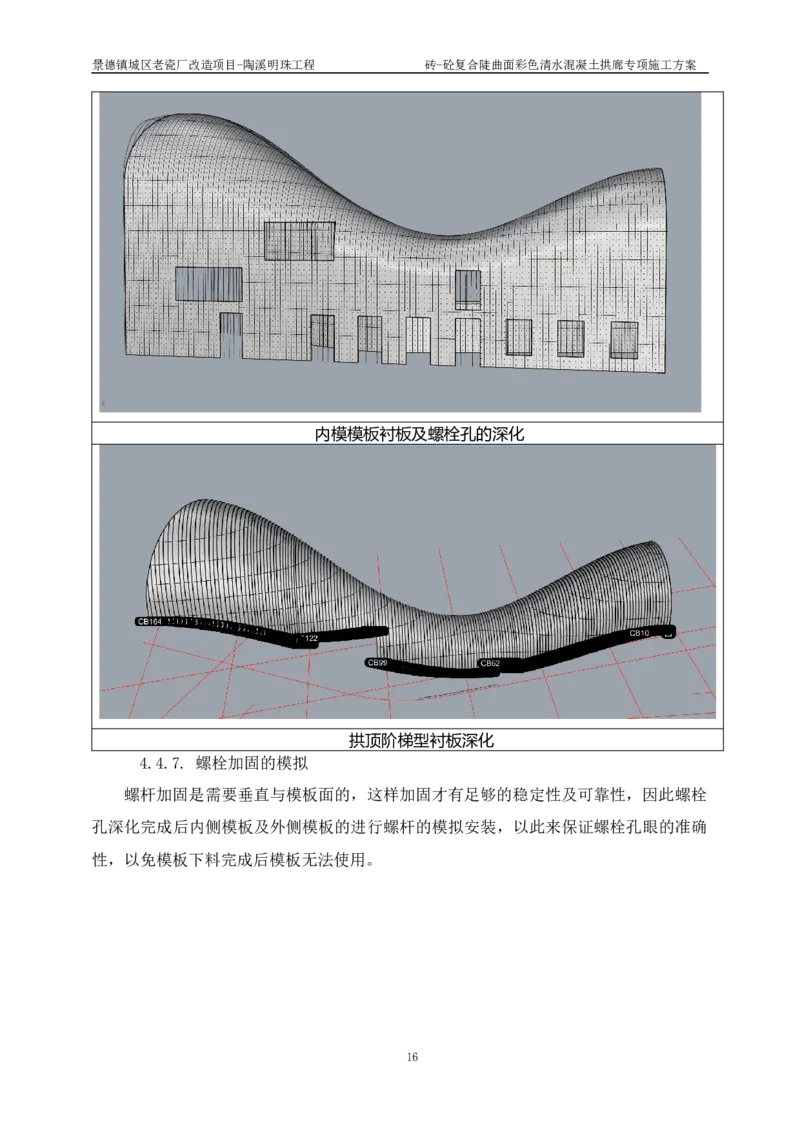

双曲面拱廊模板架体的搭设，我司采用了rhino软
该拱廊是双向曲面，有
件进行建模，通过搭设模型分解出模板下料图，
多曲率组成，模板架体
1
下料图纸解决了模板的形状，未解决模板的加
搭设、模板找型是施工
工。每个编号的模板形状不一，通过工人利用普
难点
通机械加工，误差大、工效低，经过研究，我司
5景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
采用了3D雕模机进行模板加工。将模板下料图导
入3D吊模机进行模板加工，工效快、尺寸精准；
拱体反面模板安装前，采用rhino软件，对模板下
料口、振捣孔进行深化设计，并提交设计单位审
由于拱体反面为清水混
核，确保下料口与振捣口布置合理，且其规律性
凝土面，反拱面面清水
复核设计师要求；混凝土浇筑前，对拱顶模板采
2
混凝土浇筑及成型质量
用Φ3钻头进行钻孔，间距100布置，确保模板内
控制是本工程难点
空气有效排出；浇筑过程中在下料口设置定型料
仓，增加混凝土在模板内的压强，确保混凝土与
顶部模板紧密贴合；
施工前，利用rhino软件对阶梯型模板构造与组合
加固方式等进行深化设计，将设计成果提交设计
拱廊顶部清水面为阶梯
师审核，在满足设计要求的情况下，现场进行小
3 型，创新的阶梯状拱廊
样制作，利用PDCA的质量管理手段，总结小样制
模板安装是一重难点
作过程中的各项问题并逐一解决，待所有问题全
部解决后，于工程本体实施。
拱廊内部总计使用约40
万块釉面砖，总计5种颜
色，2种倒角尺寸，每块 针对颜色不同的砖，每个颜色的砖又有固定的位
砖都有固定安装位置， 置，工人安装极为困难，为避免施工出现错误，
必须按照设计逻辑完成 我司采用了将砖的位置打印在广告布上，再将广
4
釉面砖安装固定，且竖 告布铺在模板上面，工人根据广告布上砖的颜色
向需与拱体切面平行， 及大小进行铺装。
如何确保釉面砖按照设
计要求一次安装成功是
本工程重难点

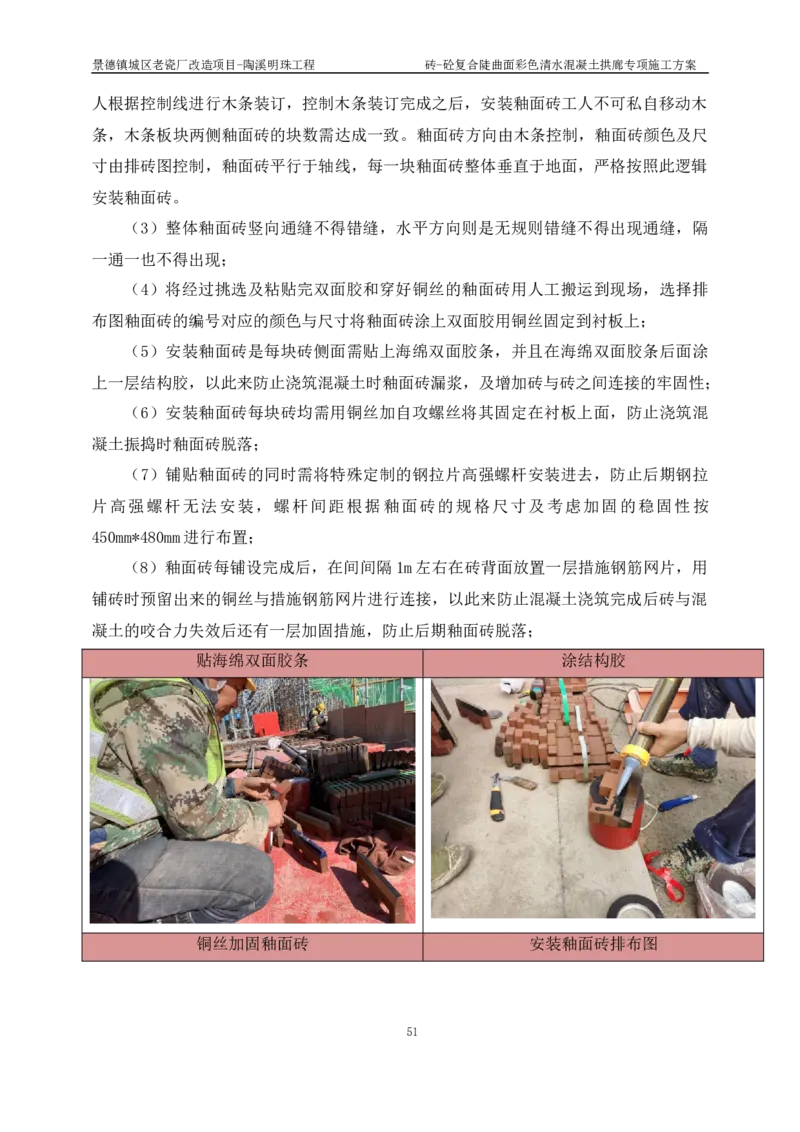

由于砖与砖之间密缝安 在釉面砖安装过程中，在每块砖的四周封闭一层
装，混凝土浇筑时，如 双面胶，使得砖与砖之间的缝隙通过密封海绵条
5
何避免混凝土胶体从砖 紧密贴合，釉面砖安装完成后，在砖与混凝土结
的缝隙漏出，是本工程 合面的缝隙处打一道密封结构胶，确保混凝土胶
的重难点 体不会从缝隙中流出。

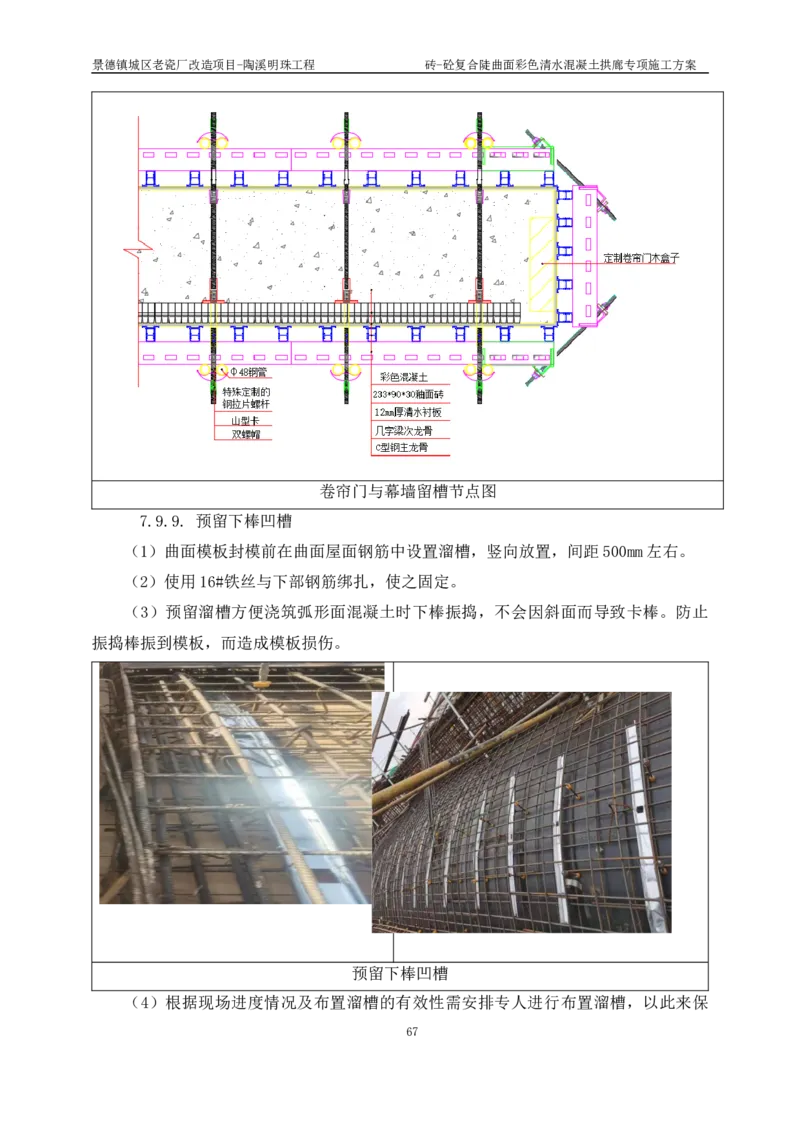

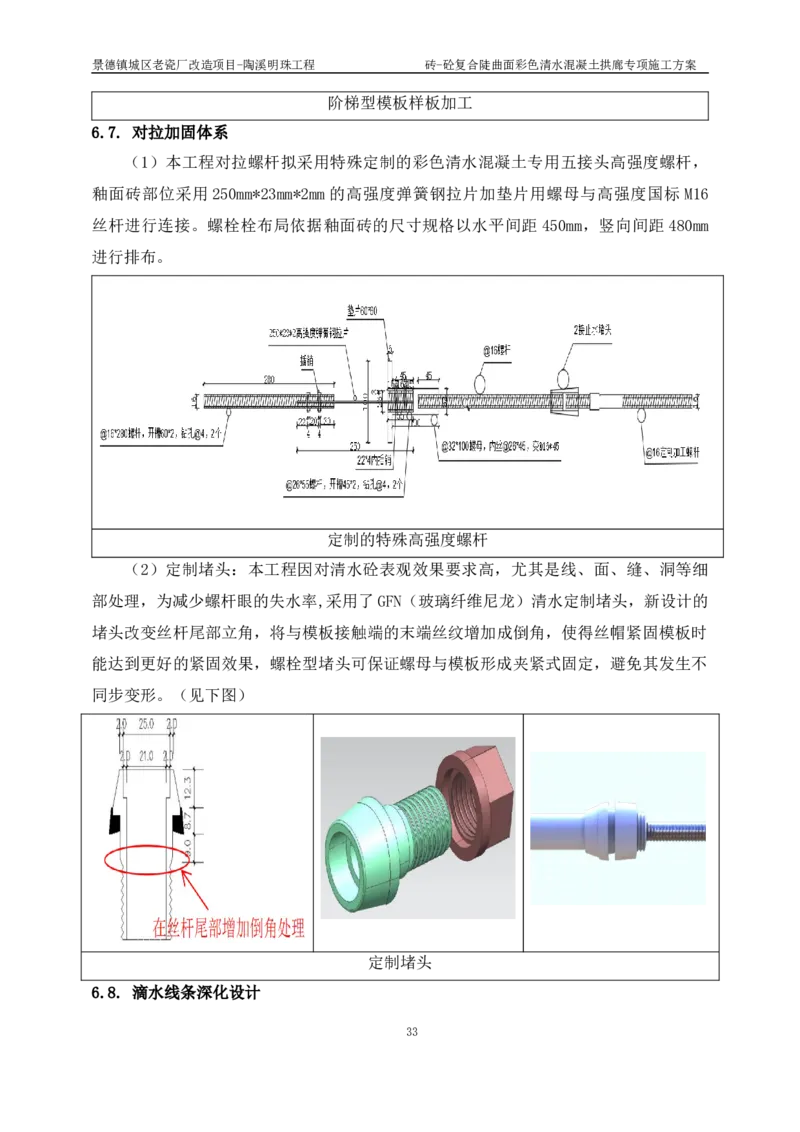

砖与砖之间缝隙仅为
砖缝之间缝隙仅为3mm~5mm，为保证砖缝宽度，我
3mm~5mm，常规模板加固

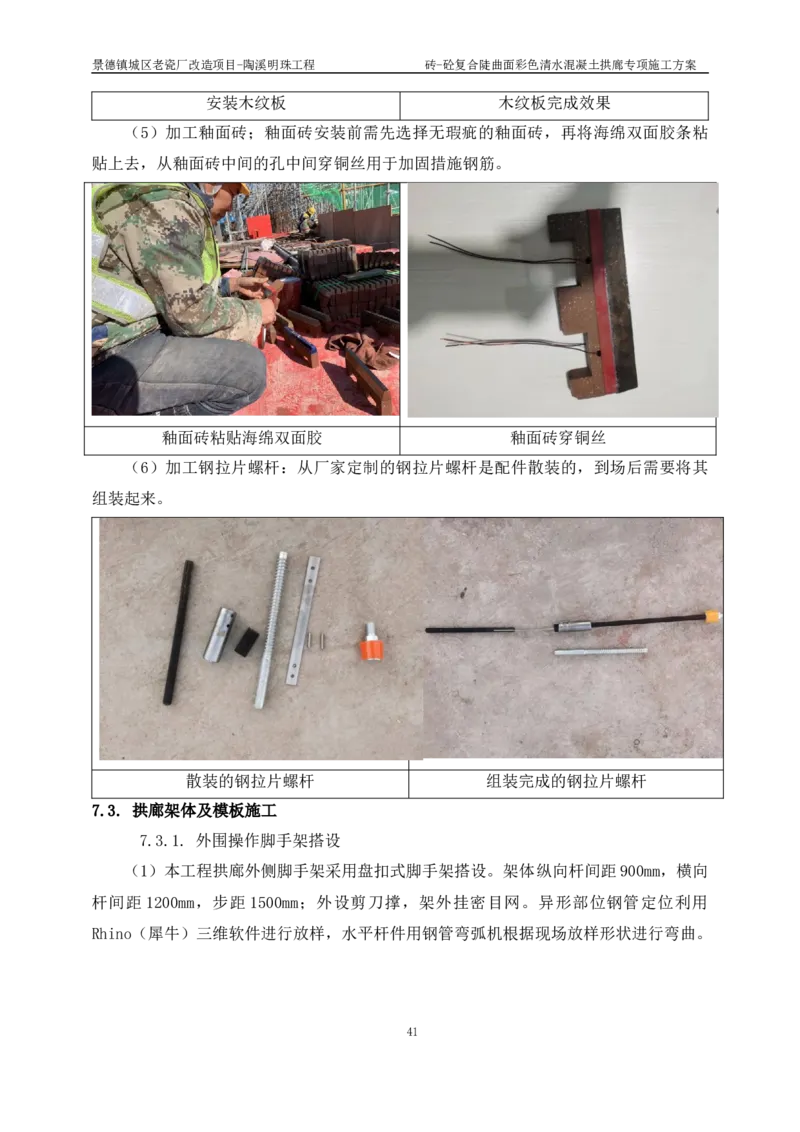

司研究了一种多段式对拉螺杆，其中在对拉螺杆
对拉螺杆无法在本工程
6
穿釉面砖这段采用了钢拉片，经过小样制作过程
有效应用，如何针对该
中的多次测试，最终选择3mm厚弹簧钢作为钢拉片
特殊墙体进行模板加固
主要材料，确保模板加固的可靠性。
是本工程的重难点
模板架体搭设前，通过BIM软件对架体及模板进行
因本工程的异形构件采
整体建模，将架体定位参数导出并输入到放线机
用常规测量方法无法完
器人操作手薄中，使用放线机器人进行测量放
成几何尺寸校核，施工
7
线；在架体及模板安装完成后，使用三维扫描件
过程中，如何对构件进
对已完成实体进行扫描并逆向建模，通过 BIM 技
行质量检查与控制是本
术，将扫描出的模型与设计模型进行对比分析
工程的重难点
后，找出现场施工误差部位，进行微调校核。
6景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
3. 施工部署
3.1. 施工流水段划分
根据建筑结构设计楼层进行划分，大拱分为六次施工段：
第一次施工段为±0.000m以下的拱廊墙体；
第二次施工段为±0.000m~5.450m；
第三次施工段为5.450m~高度不等（7.000-14.600m）；
第四次施工段为M轴-L轴高度为7.000m~顶部；
第五次施工段为L轴-拱廊南侧高度为7.200m~顶部；
第六次施工段为M轴到拱廊北部高度为8.700m~顶部。
小拱分为三个施工流水段：
第一次施工段为±0.000m~5.450m；
第二次施工段为5.450m~高度不等（7.000-14.600m）；
第三次施工段为高度为9.450m~顶部；
3.2. 总体施工安排
图纸会审→深化设计→测量放线→模板下料→半成品模板拼装（包括背楞拼装、木
纹板拼装）→搭设脚手架→安装定位钢管→安装次龙骨→安装衬板→铺贴釉面砖排布图
→粘贴釉面砖→钢筋板扎→钢筋验收→安装外侧木纹模板→整体加固→验收→浇筑混凝
土→模板拆除→涂刷保护剂→成品保护
3.3. 施工部署原则
3.3.1. 部署原则：
（1）根据现场现有布置;
7景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
（2）遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
3.3.2. 总施工进度计划编制原则：
（3）根据本工程施工图纸、施工难度科学、合理的安排施工程序及进度，确保预
期工期目标，并有所提前；
（3）紧紧围绕施工关键路线组织施工，综合分析各种施工条件，实现工程整体协
调推进。同时尽可能创造条件，组织多工作面、多工序平行交叉作业，以缩短直线工期，
加快施工进度。
（3）充分考虑当地自然环境、工程地质、物质设备条件等因素对工程进度的影响，
强调安全生产、重视文明施工，确保万无一失。
（4）发挥技术及装备上的优势，并根据施工需求引进新的精良设备和技术人员以
进一步强化技术力量，提高施工生产效率，加快工程施工进度。
（5）采取适中的施工强度指标和可作业时间安排施工进度，对于相关环节的协调
和不可预见因素留有充分的工期，并在施工过程之中注意均衡生产。
3.4. 施工进度安排
砖砼复合陡曲面彩色清水混凝土拱廊工程自2021年10月25日开工至2022年7月1
日结束，总工期239天。
重要里程碑节点表
序号 项目名称 开始时间 结束时间
1 地下部分拱廊第一流水段 2021年10月25日 2021年12月30日
2 拱廊架体搭设及找型 2021年12月31日 2022年1月30日
3 拱廊木工骨安装及找型 2022年2月9日 2022年2月28日
4 拱廊底模衬板安装及找型 2022年3月1日 2022年3月15日
5 拱廊第二流水段 2022年3月15日 2022年4月10日
6 拱廊第三流水段 2022年4月10日 2022年4月20日
7 拱廊第四流水段 2022年4月20日 2022年5月15日
8 拱廊第五流水段 2022年5月15日 2022年6月1日
9 拱廊第六流水段 2022年6月1日 2022年6月15日
8景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
10 彩色清水混凝土保护剂 2022年6月15日 2022年7月1日
3.5. 劳动组织及职责分工
3.5.1. 项目管理层职责分工
序号 姓名 职务 岗位职责
现场砖砼复合陡曲面彩色清水混凝土拱廊施工总指挥，
1 戴君宝 项目经理
负责现场人员调配及人员管理，确保施工的正常运行。
(1)负责砖砼复合彩色清水混凝土施工方案的编制及方
案交底。
（2）负责图纸、变更、方案等所有技术问题，落实混
凝土的最终配合比，组织设计、甲方、监理确认彩色清
2 唐杰 总工程师
水混凝土外观颜色，召开方案技术交底会，对现场施工
进行技术指导，落实混凝土进场坍落度等试验验收工
作，会同工程部、质量部、材料部共同对进场清水模
板、穿墙螺栓等相关物资的验收工作。
(1)对项目整个土建工程施工生产的进度、安全、文明
施工全面负责。
3 刘继涛 生产经理
(2) 负责现场安全文明施工，拱廊施工工序的安排。
（1）负责砖砼复合彩色清水混凝土施工过程中进度款
的审核与上报。
4 尹超 商务经理
（2）拱廊施工过程中材料申请的审核以及材料的供给
保障。
(1)贯彻国家及地方的有关工程安全与文明施工规范，
确保本工程总体安全与文明施工目标和阶段安全与文明
施工目标的顺利实现。
5 贺威 安全总监
(2)拱廊施工过程中进行安全检查与验收，保证施工过
程符合安全操作规程。
(1)负责机电工程预留预埋工作。
6 王猛 机电经理
(2)根据土建施工进度计划，合理安排机电部门材料进
场和施工。
负责施工进度计划的编制，材料计划的上报，现场人员
7 徐勇 工程部经理
的安排
负责拱廊施工方案的编制以及方案的复核，解决施工过
8 高兵 技术部经理
程中技术问题。
根据合同要求和工程需用计划制定采购计划，保证工程
9 游鹏鹏 物资部经理
设备、材料的及时供应。
组织拱廊施工队伍的质量培训、参与模板工程中的隐蔽
10 邹洋 质量部经理
验收、对模板工程施工过程的质量进行监督
负责拱廊施工过程中的安全技术交底，以及工作的具体
11 尹小宇 工长
实施。
12 李成功 资料员 收集拱廊施工过程中的隐蔽验收资料、原材料的检测报
9景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
告。
3.5.2. 劳务单位管理人员配置及分工
施工队伍 职务 姓名 联系方式
项目经理 李永河 18826089054
生产经理 马兴国 1361311732
北京益汇达
技术总工 尹祥江 17844559250
施工员 张翔宇 18783824957
3.6. 劳动力计划
本工程施工难度大且质量要求高，混凝土工人的领队必须曾经从事过彩色清水混凝
土工程施工，有相关经验。根据现场的实际情况，拟定人员数量如下：
劳动力计划表（单位：人）
序号 工种 人数 备注
1 清水混凝土深化设计人员 6
2 机电深化设计人员 3
3 钢结构深化设计人员 1
4 亮化深化设计人员 1
5 幕墙设计人员 2
6 现场管理人员 4 包含半成品管理人员，现场施工管理人员
7 测量人员 4 用于拱廊的测量放线及造型监测
8 混凝土工 20 用于浇筑彩色清水混凝土
9 架子工 20 用于搭设脚手架
10 木 工 26 后台模板下料及加工人员
11 木 工 80 前台安装木工人员
12 杂 工 20
13 贴砖工 60 专门用于贴釉面砖
14 钢筋工 20 用于钢筋板扎及后台制作
15 保护剂工人 30 用于混凝土保护剂施工
合计 297
10景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
4. 施工准备
4.1. 技术准备
（1）项目技术部编制模板高大支撑施工方案，报公司技术中心审核，公司技术负
责人审批，细化修改后经过总监理工程师审批通过后，组织高大模板专家论证并要求甲
方及监理出席，遵照专家的意见进行修改完善后方案师对项目相关部门、结构分包管理
人员进行方案、措施交底(包括书面和口头)。由项目经理部工程部向结构分包队伍管理
人员、模板及脚手架作业班组操作人员进行高大模架技术交底(包括书面和口头)，项目
工程部、质量部和安全部均参加。
（2）脚手架搭设要严格按照方案实施。
（3）施工前认真查阅图纸(包括与建筑图对应情况)、做好图纸审查记录、设计变
更洽商记录、设计交底记录及相关安全质量规范，找出模板及模板支撑架工程中施工难
点、安全质量施工注意点等，做到施工中重点突出。
（4）做好模板及脚手架施工的技术资料和施工过程中的检验记录，并及时收集和
整理上述资料，以保证技术资料的及时、准确、完整。
4.2. 人员准备
彩色清水混凝土的深化设计是一项非常严谨的工作任务，必须要由具备丰富的设计
及现场经验的专业技术人员才能胜任。
深化技术负责人必须具有相关软件的专业操作知识、深刻理解工程施工特点，从而
在前期技术准备阶段通过相关的技术手段保证工程有序进行达到节约项目成本减少材料
损耗有效促进工程保质保量按期完成。
4.3. 彩色清水混凝土深化软件
“深化设计”所使用的各项相关专业软件是技术负责人在进行深化设计和施工之间
进行沟通的桥梁，也是实现设计理念和优质施工的必要前提，深化设计的软件种类及用
途详见下表：
深化设计软件种类及用途详表
序号 软件名称 软件介绍 深化设计主要用途
11景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
AutoCAD 主要用于二维画图、详
用于绘制深化施工图（平面索引、施
细绘制、设计文档及基本的三维
工范围、立面图、剖面图、节点图
设计。通过菜单或命令行的方式
1 AutoCAD 等），是实现工程前期施工组织，中
可以进行各种操作。可以用于土
期施工跟踪，后期工程结算的主要工
木建筑，装饰装潢，工业制图，
具软件之一。
工程制图等多方面的领域。
天正建筑是在 AutoCAD 基础上二
应用于AutoCAD平台的插件，可以大
2 天正建筑 次开发的，用于建筑绘图的专业
大的提高绘图速度。
软件。
CAD 快速看图，是一款在手机上 用于快速浏览建筑图和结构图等 CAD
与电脑上都能使用的绘图软件。 电子版，速度快，浏览流畅，无需安
CAD 快 速
3 CAD 快速看图电脑版是目前最 装任何字体解决中文乱码问题，完美
看图
小、最快的看图软件，全面支持 显示钢筋符号和图案填充，操作简
各个版本DWG图纸直接查看。 单。
一款超强的三维建模工具，包含了所
Rhino （ 犀 牛 ） ， 全 称
有的NURBS建模功能，用于异形单、
Rhino Rhinoceros，它可以广泛地应用
4 双曲面和空间扭转曲面的建模，实现
（犀牛） 于三维动画制作、工业制造、建
彩色清水混凝土面板、衬板、龙骨及
筑参设计以及机械设计等领域。
支撑体系的高精度数字化施工。
与传统建模工具相比，GH 的最大的
是一款在 Rhino 环境下运行的采 特点是可以向计算机下达更加高级复
Grasshop
用程序算法生成模型的插件，是 杂的逻辑建模指令，使计算机根据拟
5 per （ 蚱
目前设计类专业参数化设计方向 定的算法自动生成模型结果。；无论
蜢）
的入门软件。 在建模速度还是在水平上与传统工作
模式相比，都有较大幅度的提升。
相较于grasshopper内置的参数化体
系，在保持原有代码结构的基础上对
基于 grasshopper 平台开发的衍
6 Haer 其进行结构优化，优化了参数化编程
生插件。
体系的属性数据传导，更加便捷的完
成参数化体系的逻辑编程
完善了 Grasshopper 的部分应用功
基于 grasshopper 平台开发的衍
7 Lonchbox 能，能够快速讲参数化演算结果以
生插件。
Excel表格导出并加以应用。
SketchUp(草图大师）是一套直接
面向设计方案创作过程的设计工
具，其创作过程不仅能够充分的 操作界面相对简单，容易上手操作，
SketchUp
表达设计师的思想而且完全满足 适用于观察施工范围，划分施工流水
8 （草图大
与客户即时交流的需要，它使得 段，直面和斜面构件的模板排版和螺
师）
设计师可以在电脑上进行十分直 栓孔分布。
观的构思，是三维建筑设计方案
创作的优秀工具。
12景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
此软件的概念设计功能，提供操作简
Revit 是专门为建筑信息模型而
单的自由形式建模与参数化设计工
建立地软件，可协助撷取分析最
具，能够在开发最初期进行设计分
新型的设计想法，并且让档案从
析，自由绘制草图、快速建立 3D 模
开始到结案都维持一贯的构想，
型，且能以互动方式进行塑形，运用
软件提供信息丰富的模型支持永
概念设计与说明复杂塑形的内建工
续设计、冲突侦测、营造规划与
9 revit 具，准备建造与施工用模型。Revit
建造的决策，同时协助工程师、
在设计时间时，自动在模型周围建立
承包商以及业主协同合作，施工
参数化架构，让创意得以有效的控
过程中有任何所需变更设计的都
制，而且精确度和变化性更高，让在
会随设计与档案变化自动更新，
单一的直觉式环境中，将设计从概念
让程序更协调一致，档案内容也
模型开始流畅的转化为施工档案，以
更能依据参考。
供相关人员参考。
4.4. 彩色清水混凝土模板深化设计
4.4.1. 深化设计前的准备
深化设计前需先了解设计意图，了解设计师对于本项目效果的要求。为此本项目成
立专门的深化设计小组，全体小组人员均需熟悉各种深化软件及插件。
深化设计主要分为整体效果深化设计、加固体系及节点的深化设计、模板分缝的深
化设计、螺栓孔及木纹蝉缝的深化设计、加固体系及模板分缝深化完成后还需要将图纸
导出后使用雕刻机进行加工。
序号 姓名 职位 责任划分 备注 配合周期
1 唐杰 组长 负责深化设计总协调与沟通 全过程
负责与设计沟通设计意图深
2 高兵 副组长 全过程
化意见
小组成员均需
3 梁添 副组长 负责整体加固节点的深化 全过程
负责盯着现场
工人是否按照
4 吕伟斌 组员 负责整体效果的深化 全过程
深化图施工
5 董鑫权 组员 负责背楞及模板的导图 120天
6 熬杰 组员 负责背楞及模板的导图 120天
配合将机电点位预留预埋的 机电专业深化
7 乔桂茹 组员 90天
深化进施工模型里 人员
配合将机电点位预留预埋的 机电专业深化
8 周剑雄 组员 90天
深化进施工模型里 人员
配合将机电点位预留预埋的 机电专业深化
9 楚敬大 组员 90天
深化进施工模型里 人员
配合将钢结构预留预埋的深 钢结构专业深
10 王静 组员 80天
化进施工模型里 化人员
配合将照明亮化部分预留预 亮化专业深化
11 臧船踏 组员 120天
埋的深化进施工模型里 人员
13景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
配合将幕墙部分预留预埋的 幕墙专业深化
12 郎杰林 组员 130天
深化进施工模型里 人员
配合将幕墙部分预留预埋的 幕墙专业深化
13 孔令栋 组员 130天
深化进施工模型里 人员
4.4.2. 模板深化设计
深化设计要按照装饰装修的深化设计思路进行组织实施，要求深化设计边界清楚，
必须与其他装饰做法进行有效衔接；具体是指在深化设计过程中，要考虑工程的地面做
法、吊顶做法、非清水墙面的做法、装修中一次成型的滴水线、窗框条和彩色清水混凝
土表面纹理的细部处理，完成之后要求彩色清水混凝土与其他装饰的做法及其他的专业
达到无缝衔接。
4.4.3. 彩色清水混凝土饰面层效果深化设计原则
彩色清水混凝土的饰面效果要求在模板的深化设计中通过对模板的选择、加固体系
的设计、蝉缝的设计都要进行深化，达到拆模后一次成形。如下图所示：
蝉缝水平随机无规律不等宽间距错缝
4.4.4. 蝉缝设计
蝉缝利用模板拼缝形成，是经过精心设计的有规律的装饰线。其设计必须根据建筑
物的结构形式、模板的规格、施工安排、饰面效果综合进行考虑，保证建筑构件的竖向
交圈、水平随机无规律不等宽间距错缝。

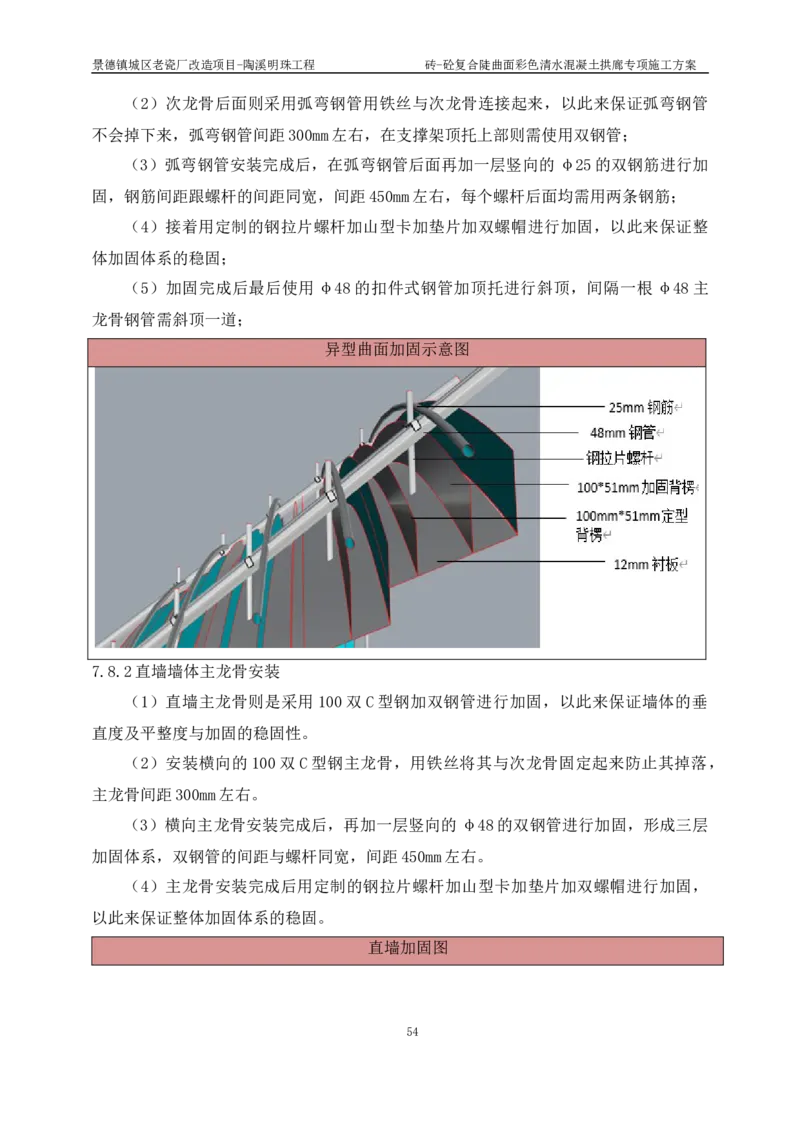

4.4.5. 加固体系的设计
异型曲面加固体系根据 1:1 的 Rhino（犀牛）模型利用 Grasshopper（蚱蜢）、
Haer、Lonchbox等插件进行深化，深化出异型背楞次龙骨并且每条背楞都需要编好号，
用于异型曲面的加固。
14景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
内模背楞深化模型
外侧拱顶阶梯型模板加固背楞

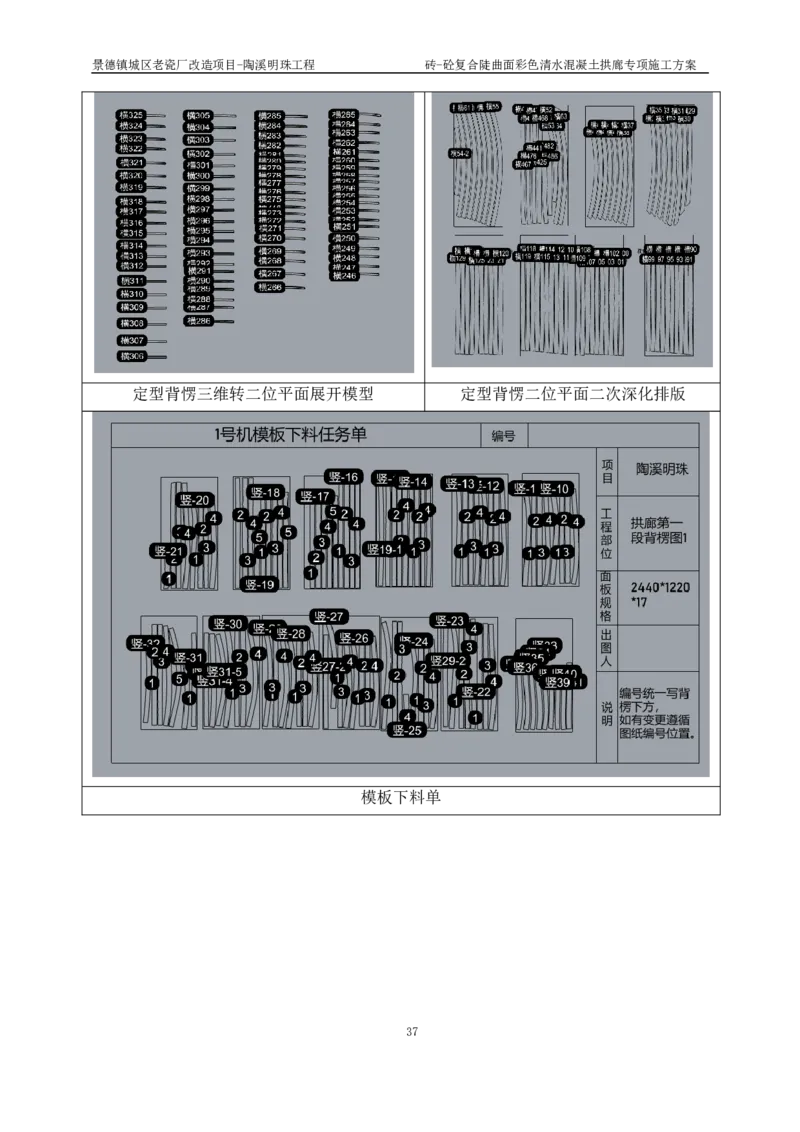

4.4.6. 衬板及螺栓的深化设计
异型曲面的衬板及螺栓孔均需要进行深化设计，以此来保证异型曲面下料的准确性及
螺栓孔加固的稳固性。
15景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
内模模板衬板及螺栓孔的深化
拱顶阶梯型衬板深化
4.4.7. 螺栓加固的模拟
螺杆加固是需要垂直与模板面的，这样加固才有足够的稳定性及可靠性，因此螺栓
孔深化完成后内侧模板及外侧模板的进行螺杆的模拟安装，以此来保证螺栓孔眼的准确
性，以免模板下料完成后模板无法使用。
16景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
螺杆加固模拟
4.4.8. 彩色清水混凝土深化设计流程
（1）深化设计后的图纸满足业主或设计单位的技术要求，符合相关设计规范和施
工规范，并通过审查，能直接指导现场施工。
（2）项目技术管理人员在开工前需做出深化设计第一版图纸，便于前期预算和施
工准备工作。

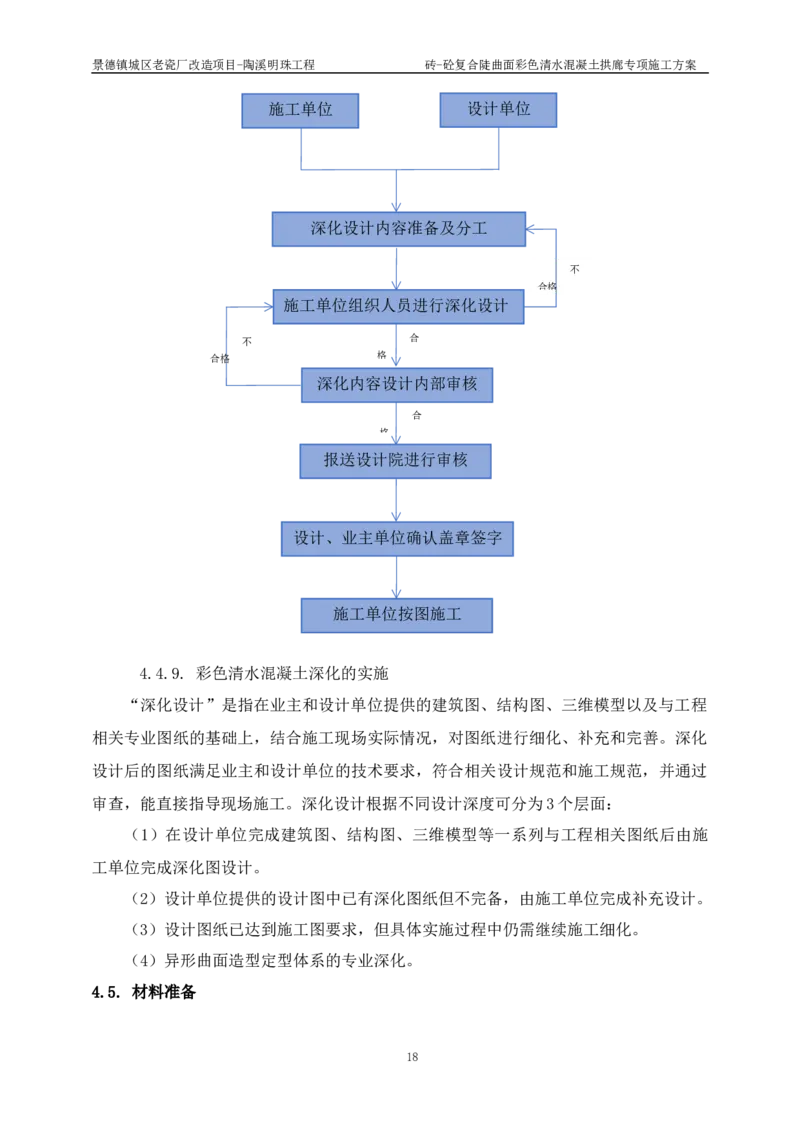

（3）深化设计工作流程
17景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
施工单位 设计单位
深化设计内容准备及分工
不
合格
施工单位组织人员进行深化设计
不 合
合格 格
深化内容设计内部审核
合
格
报送设计院进行审核
设计、业主单位确认盖章签字
施工单位按图施工
4.4.9. 彩色清水混凝土深化的实施
“深化设计”是指在业主和设计单位提供的建筑图、结构图、三维模型以及与工程
相关专业图纸的基础上，结合施工现场实际情况，对图纸进行细化、补充和完善。深化
设计后的图纸满足业主和设计单位的技术要求，符合相关设计规范和施工规范，并通过
审查，能直接指导现场施工。深化设计根据不同设计深度可分为3个层面：
（1）在设计单位完成建筑图、结构图、三维模型等一系列与工程相关图纸后由施
工单位完成深化图设计。
（2）设计单位提供的设计图中已有深化图纸但不完备，由施工单位完成补充设计。
（3）设计图纸已达到施工图要求，但具体实施过程中仍需继续施工细化。
（4）异形曲面造型定型体系的专业深化。
4.5. 材料准备
18景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
序号 物资名称 规格型号 单位 计划数量
1 清水专用背楞模板 1220mm*2440mm*17mm 张 7000
2 清水专用衬板 1220mm*2440mm*12mm 张 1500
3 松木纹板 60mm*4000mm*6mm ㎡ 800
4 松木纹板 90mm*4000mm*7mm ㎡ 1600
5 松木纹板 120mm*4000mm*6mm ㎡ 800
6 钢拉片五接头螺杆 M16（国标） 套 15000
7 几字梁 70*50*6000mm 根 3500
8 C型钢 50*100*2700mm 根 5000
9 空压机嘴 5mm*8mm 个 50
10 铜丝 14mm 吨 30
11 结构胶 JY-995中性结构胶 箱 60
12 双面胶条 1mm*12mm*1000mm 卷 70
13 广告布 3000mm*6000mm ㎡ 3000
14 钢筋 C22、C18、 C14、φ6 t 380
15 套筒 φ22、φ18 个 2600
16 彩色预拌混凝土 C40 M³ 2100
4.6. 机具准备
序号 物资名称 规格型号 单位 数量 备注
1 高精密模板锯台 MJ6128Z/Y 台 1 模板下料
2 辅助背楞加
CNC全自动数控加工
YY-1325ZK 台 2 工，异型模板
机床（雕刻机）
下料
3 手枪钻 正反/快慢转 把 30 面板安装
4 模板加固，木
空压机 4P LJW55L-1500W 台 20
纹板安装
5 平板式砂光机 S1B-93X185 台 15 模板打磨
6 角磨机 DSM820-100 台 10 模板打磨
7 直钉枪 18Guage Brad Nailer 把 30 模板固定
19景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
8 码钉枪 1013-f-30 把 10
9 钢钉枪 FF-ST64C 把 8 模板固定
10 切割机 J3G-SW-400 台 3 型材切割
11 吹风机 J1Z-LH-45 台 3 模板清理
12 结构胶枪 Φ7*300mm 根 50 砖固定
13 手拉葫芦 5t*6m 套 4
14 斗车 辆 1 模板清理
15 料斗 个 2 模板清理
16 水准仪 J01-3LS 台 2 标高定位
17 红外线 台 10 测水平、垂直
18 全站仪 台 1 测量放线
19 三维扫描仪 FARO Focus M70 台 1 控制造型准度
20 钢筋弯曲机 GW50A 台 1
21 钢筋切断机 GW-40 台 1
22 钢筋套丝机 XWD5FR 台 1
23 钢筋调直机 GTQ3-12 台 1
24 放线机器人 RTS771DR HP 台 1 测量放线
20景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
5. 三维空间坐标定位放线
测量放线作为重要工序贯穿于各个环节，是各分部、分项工程的先导工序，针对本
工程彩色清水混凝土工程的高质量要求，对施工测量从严控制。施工前必须复核实体结
构各轴线，尺寸，标高准确，误差在规范允许范围之内；本项目采用全站仪及高精度水
准仪等对各数值进行复核，测量要科学、简捷，精度合理，仪器选择要适当，使用要精
心，在满足工程需要的前提下，力争做到省工、省时、省费用。
本工程使用的主要测量仪器如下：
序号 器具名称 型号 精度 数量
1 全站仪 TCl201 1″（1+2ppm） 2
2 经纬仪 TDJ2 2″ 1
3 水准仪 AL332 ±1.5mm 1
4 激光垂准仪 DZJ3 1／40000 1
5 钢卷尺 50m 直读1mm 4
6 放线机器人 RTS771DR HP ±1mm 1
7 三维扫描仪 FARO Focus M70 ±1mm 1
5.1. 测量人员安排
整个施工周期内，考虑现场两个拱廊通道均为异型曲面彩色清水混凝土，现场需配
备专职测量人员分为两组专门监测两个异型拱廊通道。
每条背楞放上去后均需使用全站仪进行定位，整体异型背楞安装完毕后，每天均需
复核背楞是否会偏位，沉降，以此来保证异型曲面弧度的准确性，防止变形、沉降，直
至混凝土浇筑完成后。
5.2. 放线原理
（1）通过项目BIM 1:1三维实体模型。
（2）在AutoCAD 平面图上建立本工程的相对坐标或利用全站仪交汇法，根据场地
内布置控制点，建立坐标系方便使用。
（3）在rhino 1:1三维实体模型上，将所需各节点相应标高作水平剖切，形成平面
图，拾取该控制点坐标，导入到放线机器人操作手薄，利用放线机器人进行放样和控制
（平面位置和标高）。
（4）在视图与绘图过程中，能够较早的发现图纸中存在的各种问题，为清水模板
21景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
的制作安装提前做好技术准备。
（5）由于采用三维扫描仪与计算机之间实现双向通信，测量数据自动传输到全站
仪内存，系统实时计算出点位坐标和偏差信息数据，保证各节点放样的准确性。
（6）设站灵活，放线机器人可以在不同的现场条件下选择最佳位置设站，减少其
他工序对测量作业的干扰，同时也减少了测量作业对其他工序的影响。
5.3. 测量放线
5.3.1. 放线前准备工作
采用三维模型使用数字化施工技术，依靠1:1三维实体模型进行相关点位深化；
将市政轴网坐标点引入CAD平面图后核对世界坐标完成后导入Rhino三维模型；
以Rhino软件为基础平台运用Grasshopper、lunchbox等相关插件分析世界轴网坐
标点位；
在Rhino模型中拾取相关点位后运用Grasshopper、Lunchbox相关插件直接分析点
位坐标后导出CAD图及Excel文档；
由二维平面坐标轴网定位点对定位辅助模板即背楞定位盘进行定位，在定位盘上增
加定形背楞定位刻度线完成定型背楞的点位、矢量朝向定位。
三维空间坐标定位体系使用软件
22景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
5.3.2. 平面放线
依据平面控制网放出外立面及所需构件定位中心线，中心线测设完毕并自检合格后，
以中心线为依据，依据图纸设计尺寸，逐一放出构件所需控制的细部小线。
5.3.3. 高程控制测量
（1）高程控制网的建立
对相应施工区结构高程控制网进行复核，建立统一的高程控制网。
（2）施工控制标高抄测
依据高程控制网将高程引测至施工层结构柱及墙体表面（一般为结构标高1m或建
筑标高1m控制线），每个工作面不少于2个，每层不少于4个，标高点之间应闭合，其
闭合差应＜2mm,及时做好记录并做好标记，以便全站仪及时就近引测。
（3）标高控制竖向引测：
标高竖向引测一般采用直接量尺法和悬吊钢尺法进行。

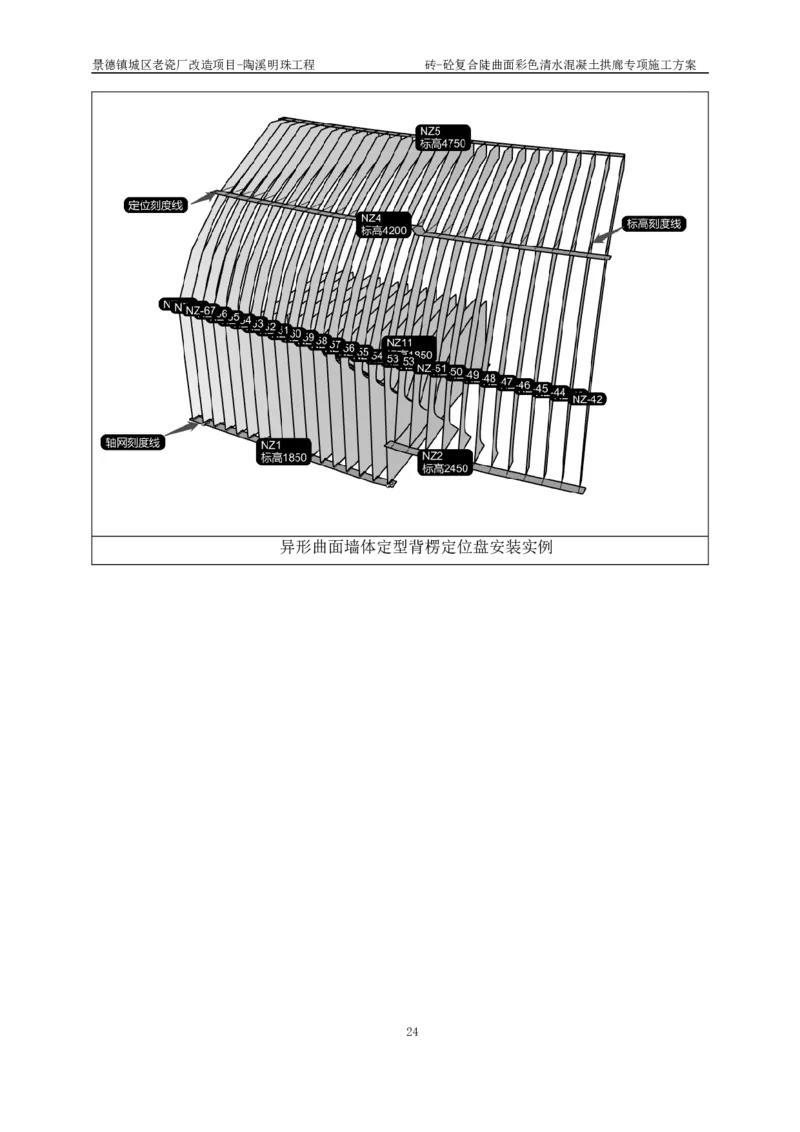

三维空间曲面定型辅助定位盘：
异形曲面墙体定型背楞通过定位盘进行点位及矢量朝向定位。定位盘加工时表面附
带背楞定位刻度线及平面点位坐标方形定位刻度线；定位盘中方形刻度线与平面坐标点
位进行重合来确定墙体曲面造型，最后将定型背楞落于定位盘中定位刻度将背楞朝向调
整至与刻度线一致。完成空间三位坐标放样。
5.4. 复核与校验
现场施工过程中，由于采用定型化模板加工，在施工前预先选择定位复核点（斜撑
交叉点、模板拼接点、构件施工缝区域点等），在模板安装就位、未加固前采用全站仪
对该些定位点进行复核，确认坐标与图纸要求一致，若出现偏差则可采用橡皮锤轻敲微
调或其他方式进行调整，处理完成后方可进行模板加固施工。
全部找型完成后，使用三维扫描仪进行逆向建模，将扫描出的点云模型导入计算机，
通过计算机将现场实际模型与设计模型进行对比分析，找出误差超过 3mm以上的区域，
于现场进行细部微调，直至合格为止。
23景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
异形曲面墙体定型背楞定位盘安装实例
24景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案

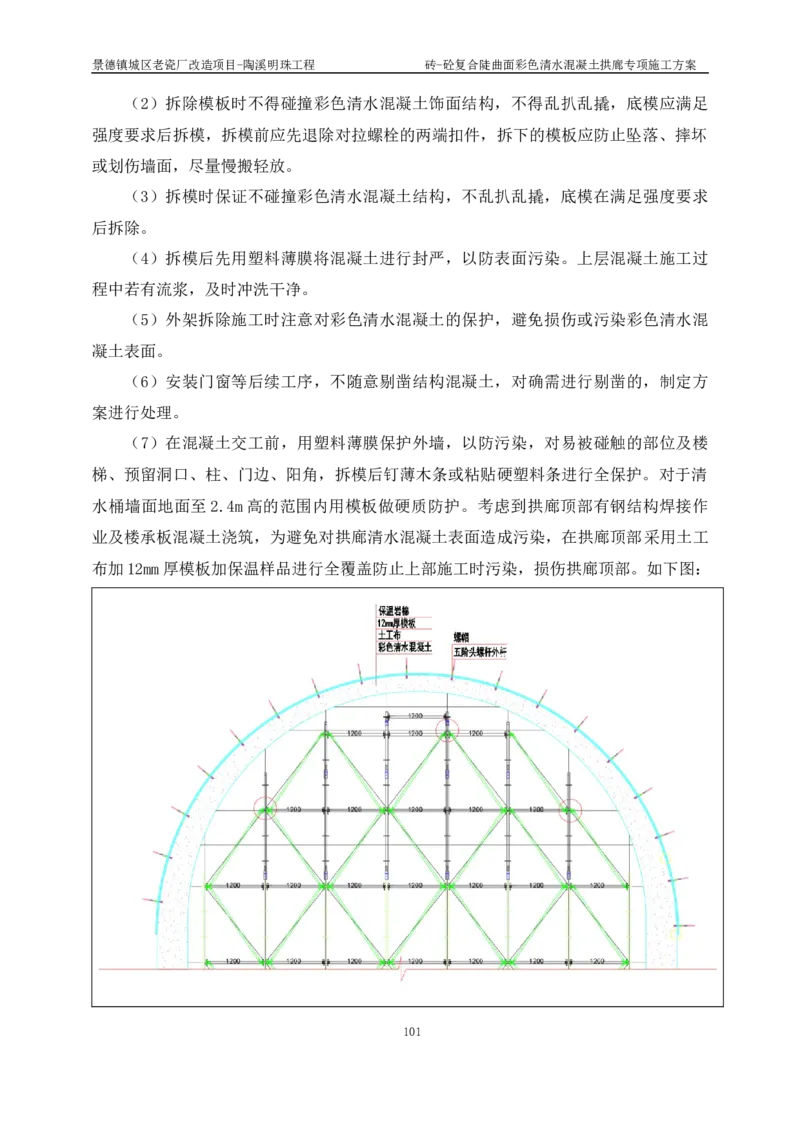

6. 模板施工工艺体系设计
6.1. 彩色清水混凝土模板施工体系

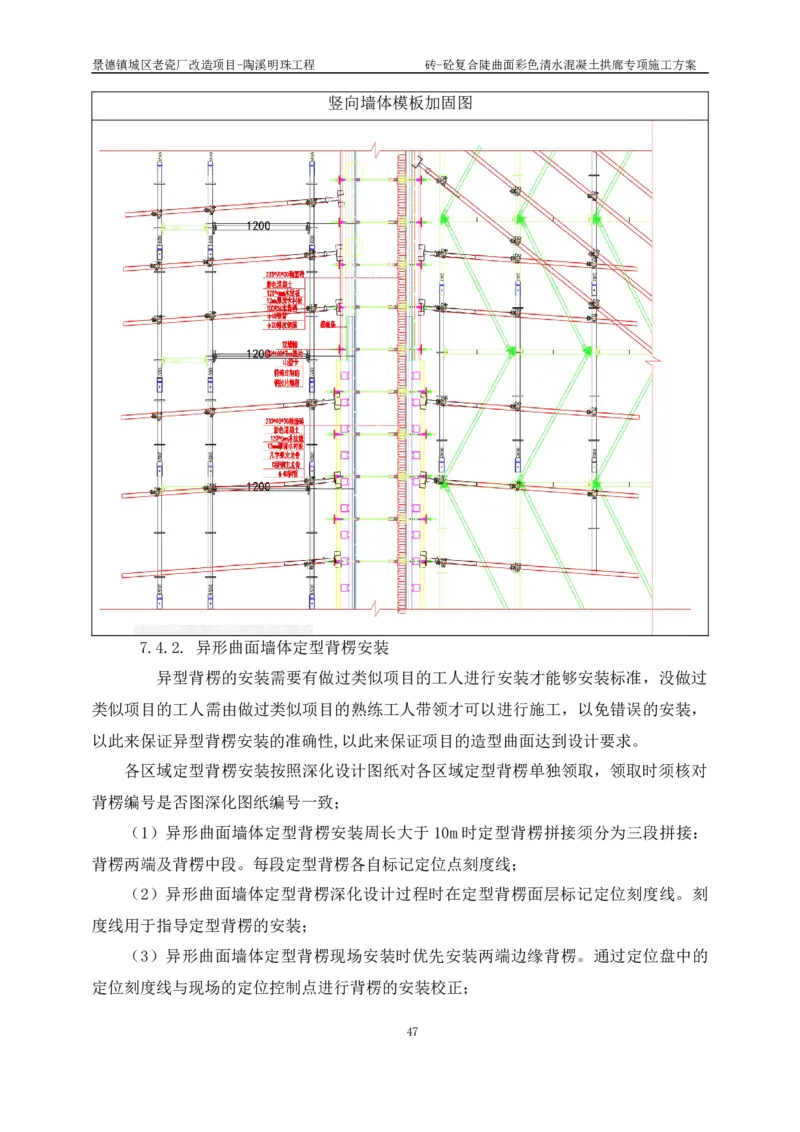

6.1.1. 模板支撑架体与外操作架设计
拱廊外围采用落地式钢管双排外脚手架，由于拱廊的工艺复杂特殊性，釉面砖铺设
完成后，脚手架与拱廊墙体位置冲突，需要在釉面砖铺设完成后，将外架拆除，再进行
搭设，然后再进行拱廊钢筋的绑扎及外侧模板的支设。
序号 部位 模板体系
钢管+盘扣架支撑体系，架体立杆纵向及横向间距为
1 拱壳 1200mm，步距为1500mm，顶部采用48.3*3.6钢管斜
撑
70*50mm铝合金方管背楞+钢管主楞，背楞间距
2 拱体侧墙 150mm，主楞为48.3*3.6双钢管，间距为480，对拉螺
杆水平间距450mm，纵向间距480mm。
采用盘扣架，立杆纵向间距为900，横向间距
3 外墙操作脚手架 1200mm，步距1500mm，每步与拱体架体一拉结（拱
顶浇筑混凝土前拆除）
25景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
内外架搭设立面图
连墙件节点图
连墙扣件需要待混凝土强度达到100％后方可布置，连墙件沿高度方向在拱廊墙体
范围内每两步设置一道，拱壳部位每步设置一道，起步拉结在扫地杆位置。
6.1.2. 模板选型
本工程的异形曲面彩色清水混凝土墙体造型主张采用木质定型背楞体系+木模板定
26景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
散拼模板体系进行本项目的彩色清水混凝土施工。
内模异形曲面墙体定型背楞模型
外侧阶梯状拱顶定型背楞模型
6.1.3. 彩色清水混凝土模板设计内容
（1）根据彩色清水混凝土的外观质量、施工流水段的划分等要求，确定模板的类
型；
（2）模板的平面配模设计、面板分割设计和对拉螺栓排布设计。
（3）模板饰面板的拼缝和相邻模板接缝的构造密封或材料密封设计。
（4）模板的定型拟态及模板加固体系受力次龙骨的定型设计。
6.1.4. 彩色清水混凝土模板设计要点：
（1）在受力荷载允许的范围内，模板的分块宜定型化、整体化、模数化和通用化，
27景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
且应尽量减少拼缝。
（2）定型背楞模板的应具有受力传导作用，能够在满足造型拟态的过程中兼顾模
板的受力的作用。
（2）对拉螺栓孔的排布应达到规律性和对称性的装饰效果；孔眼距门窗洞口的距
离宜不小于150mm；且应尽可能将对拉螺栓布置在混凝土体外。
条文说明：对拉螺栓的位置应避开门窗洞口边缘的暗柱钢筋，同时防止拆模损伤彩
色清水混凝土。
6.1.5. 模板拼缝与装饰线的设计：
对模板面板拼缝要进行设计，并绘制排版图；对于饰面彩色清水混凝土形成蝉缝线
宽分别不大于0.5mm与1.5mm；在遵循设计单位同意的条件下本项目彩色清水混凝土模
板蝉缝设计应达到竖向交圈、水平蝉缝进行随机无规律不等宽间距错缝。
6.1.6. 模板加工
通过现场设立模板加工厂缩短所用模板的生产周期、节省模板体系输运时间短、施
工操作便捷、安装难度小、定位体系高效化、模板加固便捷、模板体系适用性高、可根
据实际情况调整各施工部位所需模板的生成优先层级。实时紧贴项目部的决定调整模板
加工，做到“言必达、达必行、行必果”生产加工作业模式。
木质定型背楞木模板施工体系根据其施工体系的特点结合技术人员给予图纸理解及
三维模型软件rhino&Grasshopper的应用完成异形彩色清水混凝土建筑深化设计实现对
其木质框架木模板模板施工体系各施工环节的细化分解，依靠高效化管理结合作业现场
合理的安排工程作业劳动力实现各施工环节的工厂流水化作业模式。最大效率的提高工
程施工效果，节约施工工期。
6.2. 拱廊模板要求
6.2.1. 定型体系模板：
（1）模板要求强度高、韧性好，加工性能好、具有足够的刚度；
（2）模板板面覆膜要求强度高，耐磨性好，耐久性好，吸水率低，物理化学性能
均匀稳定；
（3）模板表面平整光滑、无污染、无破损、清洁干净，以保证浇筑的混凝土面的
大面平整度、光滑度；
（4）模板四周全部用专用设备修边，保证接缝严密、平整，无错台，防止板缝处
漏浆；使用的模板材质致密，不吸水膨胀，不受温度变化翘曲。
28景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
6.2.2. 饰面层木纹模板
（1）木纹板模板原材选用宽度120mm（误差不得超过1mm）,厚度5mm~8mm（误差不
得超过2mm），原料加工长度为4000mm。
（2）木纹板原材料选用优质松木作为木纹板原材。木纹饰面效果自然，其纹理面
较为细小密集，树节偏多，部分纹理呈现环形状态。
（3）木纹板采用原材料加工，木纹板做烘干处理，保证木纹板不易变形，木纹板
表面做粗刨处理，显示木纹板的自然纹理。
（4）原木板材切割后经过烘干、碳化、喷漆处理，板材背面需开设防突槽，防止
变形。
6.3. 模板体系设计
本工程异形曲面墙体采用等距垂直墙面定型背楞+条形衬板木模板施工体系施工。
具体模板设计如下：
6.3.1. 衬板体系设计
（1）根据以往项目经验衬板采用1220*2440*12mm厚清水模板。
（2）墙体造型相对平缓的部位使用单层12mm厚衬板，造型变化较大的部位使用多
层3mm厚水曲柳模板。
（3）衬板铺设使用的枪钉长度最小长度不得低于20mm，钉装时钉枪应保持斜向钉
装增加抓附力。
（4）衬板为多层3mm水曲柳模板时，枪钉长度不低于 30mm，铺装时每层水曲柳模
板必须错缝钉装。
（5）根据墙体造型曲线曲率变化的大小，衬板加工为长度不等宽度保持在
400~600mm范围内的条形板。
（6）铺装拱廊底部墙体等曲率相对平缓等部位时，可采用面积较大的单块衬板。
（7）衬板钉装时枪钉间距保持在8~15mm区间内所有枪钉必须全部钉在背楞模板上，
不得出现空钉现象。
（8）钉装完成后使用木工锤将钉头锤入板条内，钉头不得凸出衬板面，影响后续
面板安装。
（9）衬板钉装时应预先铺贴，检查衬板条间隙，间隙过大时应额外增加小板条，
间隙不得大于3mm。
（10）衬板端口接头部位钉装时枪钉间距应加密钉装，以保证衬板与背楞的连接牢
29景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
固性。
（11）现场在作业面以外应设立单独的加工区域衬板条铺装时如需要必须在作业面
加工衬板时必须做好作业 面的围挡遮蔽等防尘防污染工作， 避免锯末掉入墙体模板内
部形成夹渣现象。
工程样板施工过程图片
6.3.2. 拱廊弧形墙体定型背楞体系设计
（1）定型背楞形态要求：定型背楞宽度采用100mm等宽定型背楞，造型与墙体造
型一致。
（2） 定型背楞功能要求：曲面墙体定形拟态构件及加固体系受力次龙骨，间距
150mm。
（3）定型背楞与墙体保持90°垂直链接，作为受力龙骨体系参与模板加固对拉体
系中。将模板所受的混凝土侧压力传递至模板加固主龙骨。
（4）模板龙骨顺直，规格一致，和面板紧贴，同时满足面板反钉的要求。具有足
够的刚度，能满足模板连接需要。
（5）龙骨尺寸要求：木质次龙骨尺寸为 36mm*100mm,用18mm厚的模板制作则需使
用两条进行拼装，接缝处需错开，使其形成一个整体。
30景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
样板施工曲面墙体等宽定型背楞
6.4. 釉面砖饰面层体系
（1）本工程拱廊底面为釉面砖面层，选用专门定制的彩色釉面砖进行铺贴。
（2）釉面砖的尺寸大小、颜色必须由设计单位确认完毕后才能进行生产。
（3）釉面砖的深化排布效果必须由设计单位确认完毕后，方可组织现场作业人员
进行施。
釉面砖大样图
31景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
6.5. 木纹饰面层体系
（1）本工程彩色清水混凝土木纹饰面层模板选用进口优质乳胶漆松木纹板。
（2）木纹饰面层模板宽度必须经由设计单位进行确认，统一木纹饰面层模板单块
模板宽度。
（3）本工程木纹饰面层模板生产厂家的确定须进行多组小样浇筑实现后，根据小
样的最终效果由设计单位及业主单位进行确认效果后由专业厂家进行原材的生产制作。
（4）木纹饰面层模板在施工前夕必须由专业人员进行模板蝉缝的深化设计，木纹
饰面板的模板蝉缝走向必须与异形曲面墙体或屋面楼板的造型走势相对应。
（5）本工程彩色清水混凝土木纹饰面层模板深化设计必须经设计单位确认认可后
方可组织现场作业人员进行安装。
6.6. 拱顶异型阶梯状体系
（1）拱顶异型阶梯状模板宽度及高度需要经过设计单位确认，确认完成后才可进
行施工。
（2）采用整体预拼装大模板方式进行施工，防止大模板重量过大，预拼装异型阶
梯模板不超过2个阶梯。
（3）衬板采用枪钉与背楞模板连接，枪钉间距不得超过10mm，以此来保证造型的
效果及连接的可靠性。
（4）背面衬板与背楞板需使用连接片进行连接，连接片间距不得超过20mm，以此
来保证衬板与背楞模板连接的稳固性，以此来保证造型不变。
（5）衬板与背楞板安装完成后根据深化图安装木纹板，使用枪钉将木纹板固定在
背楞模板上部，安装时枪钉不可直接打在木纹板表面，需从侧面进行钉装，以此来保证
混凝土浇筑完成后表面不会出现钉子眼，枪钉间距不得超过 100mm，以此来防止木纹板
安装不牢。
32景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
阶梯型模板样板加工
6.7. 对拉加固体系
（1）本工程对拉螺杆拟采用特殊定制的彩色清水混凝土专用五接头高强度螺杆，
釉面砖部位采用 250mm*23mm*2mm的高强度弹簧钢拉片加垫片用螺母与高强度国标 M16
丝杆进行连接。螺栓栓布局依据釉面砖的尺寸规格以水平间距 450mm，竖向间距480mm
进行排布。
定制的特殊高强度螺杆
（2）定制堵头：本工程因对清水砼表观效果要求高，尤其是线、面、缝、洞等细
部处理，为减少螺杆眼的失水率,采用了GFN（玻璃纤维尼龙）清水定制堵头，新设计的
堵头改变丝杆尾部立角，将与模板接触端的末端丝纹增加成倒角，使得丝帽紧固模板时
能达到更好的紧固效果，螺栓型堵头可保证螺母与模板形成夹紧式固定，避免其发生不
同步变形。（见下图）
定制堵头
6.8. 滴水线条深化设计
33景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
本彩色清水混凝土属于一次浇筑成型，不做任何外饰，内侧采用釉面砖效果，外侧
直接采用现浇彩色木纹彩色清水混凝土的自然表面效果作为饰面层。表面禅缝竖向通缝、
横向无规则错缝、且要有挤浆缝、色泽均匀后期只在表面涂刷一或两层透明氟碳保护剂
用于隔绝混凝土与空气接触，避免混凝土表面化学材质与空气发生氧化导致混凝土面层
肌理被腐蚀。
透明氟碳保护应用能力有限只能有效隔绝雨水效果无法形成自然排尘作用，随着时
间推移自然雨水携带空气中的灰尘会慢慢在彩色清水混凝土表面的透明氟碳保护层上形
成一道道雨水泪痕，因此在彩色清水混凝土施工中门窗洞口及外墙楼板上需要进行滴水
线条进行有效的排水处理，避免造成墙体污染。
本项目外墙部位窗洞口拟设置滴水线条，滴水线条是用 20*15*12mm梯形截面明缝
条。用自攻螺丝将其固定于模型上在混凝土浇筑完成进行拆除。详见下图：
滴水线条成效效果示意图
6.9. 机电预埋成型节点深化
安装单位进场前，在业主，设计，监理或总包单位组织下，邀请各方安装单位同时
参加彩色清水混凝土施工专题研讨会。根据彩色清水混凝土施工方案要求，积极组织参
加进一步彩色清水混凝土深化设计研讨，配合出据详尽的清水面安装深化图纸。安装前
必须对预埋线盒所用的材料按照预先清水要求，需提前定制加工埋件并对埋置方法进行
认真交底处理。埋置时，依据图纸中预埋的孔、洞、套管和线盒位置，在彩色清水混凝
土的模板上精确测量并划出位置线。
彩色清水混凝土墙体预留预埋线盒等需考虑后期安装样式与彩色清水混凝土的关系，
当开关外盖板收入预留槽内、外侧平清水墙面时，预留洞口阳角处于外露状态， 安装过
34景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
程中需做出针对性措施来保证边角浇筑成型效果。以常规 86mmX86mm盒为例，常规安装
方式难以满足阳角效果，在线盒与模板之间增加亚克力板留出外盖槽口。详见下图
35景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
7. 彩色清水混凝土模板施工方法
7.1. 模板施工工艺流程
彩色清水混凝土模板施工工艺流程：测量放线（样）→模板支撑架搭设→模板加工
下料→背楞组装→成品定型背楞安装（几字梁次龙骨安装）→饰面层基底衬板安装→釉
面砖安装→特殊定制的高强螺杆安装→彩色清水混凝土饰面层模板验收移交工作面→绑
扎钢筋→彩色清水混凝土外侧合模→安装主龙骨→整体加固→模板体系验收。
7.2. 模板加工下料
7.2.1. 彩色清水混凝土模板加工车间管理体系
模板精加工管理体系：
（1）所有定型背楞使用双层18mm彩色清水混凝土定型背楞专用模板进行定型背楞
加工，宽度100mm。
（2）定型背楞二次深化过程中应注意双层模板背楞的搭接缝错缝，同一型号的定
型背楞错缝宽度不得低于450mm。
（3）定型背楞深化设计完成后进行二次深化设计将定型背楞转换成CNC雕刻加工
图纸即模板加工任务单。
（4）技术部出具加工任务单。任务单注明工程部位、模板规格、编号排序以及加
工路径方式等信息。
（5）出具任务单时应按照各个区域单独出具任务单，避免混淆加工，导致背楞丢
失。
（6）模板加工完成后将各施工区域段的背楞进行统一存放，不同区域的背楞禁止
混淆存放。
（7）任务单加工完成后进行归档，标记加工完成时间，机器编号、过程中是否出
现模板报废。
36景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
定型背愣三维转二位平面展开模型 定型背愣二位平面二次深化排版
模板下料单
37景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
模板加工车间生产任务统计表
7.2.2. 半成品模板管理
（1）加工完的半成品模板需要有一个管理人员进行管理及整理，以此来保证已经
加工完毕的半成品模板分类明确，需要使用时能够精准的找对型号，直至项目完工；
（2）CNC全数控自动化加工机床加工按照任务单加工完成后将加工完成的半成品定
型背楞模板按照任务单编号进行统一归类存放。以免混淆。等待拼接。
（3）定型背楞拼接时必须根据技术技术部提供的背楞拼接图纸进行按照编号拼接，
不得随意拼接不同编号的半层品定型背楞,两条背楞拼接时使用30mm枪钉进行拼装，间
距不超过50mm。
（4）定型背楞在二次深化 CNC加工任务单时在定型背楞断缝处进行深化拼接记号，
以便于工人现场安装拼接。
（5）定型背楞拼接时根据拼接图纸的显示若单块成品背楞长度长度10m时则对其
进行分开拼接，将成品背楞分为两段。以免垂直运输时背楞断裂损坏。
（6）半成品定型背楞拼接完成的成品定型背楞必须同样进行分区域统一堆放，以
免混淆。
38景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
半成品定型背楞分区堆放 成品定型背楞分区堆放
7.2.3. 模板、背楞、加固材料加工拼装
加工拼装模板、背楞及加固材料需专人进行拼装，不然容易出现拼装不规范，导致
后期无法使用，因此组建一队工作人员专门用于后台的模板、背楞及加固材料的组装，
小队再细分为4小组，分别用于专门安装木纹板、拼装木背楞、组装钢拉片螺杆和加工
釉面砖。
（1）背楞拼装：将加工好的两条18*100mm的背楞按照图纸的编号用枪钉进行拼装，
枪钉的间距不得超过50mm，背楞的接头根据背楞深化图纸的尺寸进行错开安装。
（2）大模板衬板安装：拼装衬板时，衬板与衬板之间的拼缝需要用双面胶条粘贴
起来以此来防止衬板模板漏浆，衬板拼缝的双面胶条挤压密实后使用 30*60的连接片进
行连接，使拼缝平整不会散开，连接片间距不超过 200mm，衬板背部使用铝合金几字梁
将连接起来使其形成一个整体不会弯折。
（3）拱廊盖板预拼装
1）采用整体预拼装大模板方式进行施工，防止大模板重量过大，预拼装异型阶梯
模板不超过2个阶梯。
2）衬板预背楞板安装时需要根据深化图的刻度线的位置进行连接，以此来保证衬
板与背楞连接的准确性，以此来保证异型的精确度。
3）衬板采用枪钉与背楞模板连接，枪钉间距不得超过10mm，以此来保证造型的效
果及连接的可靠性。
4）背面衬板与背楞板需使用连接片进行连接，连接片间距不得超过20mm，以此来
保证衬板与背楞模板连接的稳固性，以此来保证造型不变。
39景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
背楞拼接节点示意图
（4）木纹板拼装：
1）衬板按照深化图进行加工，将加工好的衬板拼装成大模板，之后在衬板上安装
木纹板，木纹板安装要求竖向通缝，水平无规则错缝，木纹板之间间隙留 5mm左右，使
混凝土浇筑完成后形成挤浆缝。
2）木纹饰面层模板安装时所有人员进入工作面前必须穿戴保洁鞋套，所有作业人
员必须同事佩戴干净整洁的作业手套，避免作业时与木纹饰面层模板直接接触，造成木
纹饰面层模板的污染。
3）木纹饰面层模板钉装前将裁切好的模板进行预拼装，确保模板，板与板拼缝严
密，保证蝉缝严丝合缝。
4）木模板钉装时钉枪应保持45°以上斜角进行斜向射钉，枪钉须使用无尾钉即蚊
钉。枪钉不得存有钉帽，避免钉帽钉入饰面板后形成坑洞影响彩色清水混凝土最终效果，
枪钉间距50mm左右。
5）钉枪钉装后钉帽应贴一层模板后再使用木工锤锤入模板，锤头与模板不得有接
触避免损坏模板。
40景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
安装木纹板 木纹板完成效果
（5）加工釉面砖；釉面砖安装前需先选择无瑕疵的釉面砖，再将海绵双面胶条粘
贴上去，从釉面砖中间的孔中间穿铜丝用于加固措施钢筋。
釉面砖粘贴海绵双面胶 釉面砖穿铜丝
（6）加工钢拉片螺杆：从厂家定制的钢拉片螺杆是配件散装的，到场后需要将其
组装起来。
散装的钢拉片螺杆 组装完成的钢拉片螺杆
7.3. 拱廊架体及模板施工
7.3.1. 外围操作脚手架搭设
（1）本工程拱廊外侧脚手架采用盘扣式脚手架搭设。架体纵向杆间距900mm，横向
杆间距 1200mm，步距 1500mm；外设剪刀撑，架外挂密目网。异形部位钢管定位利用
Rhino（犀牛）三维软件进行放样，水平杆件用钢管弯弧机根据现场放样形状进行弯曲。
41景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
外架搭设剖面图
42景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
外架搭设立面图
（2）外围脚手架搭设：考虑拱廊墙体圆弧的形态、与特性，为了方便用于釉面砖
的安装，搭设外围盘扣架时距离釉面砖完成面 300mm左右，以此来方便釉面砖的安装，
将内侧衬板及釉面砖安装完成后将靠近釉面砖的一排脚手架进行拆除，剩余外侧用于外
侧模板加固的盘扣架不拆除，盘扣架距离混凝土完成面500mm。
7.3.2. 拱廊支撑架搭设准备工作
（1）拱廊最高标高为23.000（高度23.5m），根据住建部31号令37文说明该工程
属于超危大工程，需编制专项施工方案进行专家论证，通过后进行施工。
本工程支撑系统采用盘扣脚手架+φ48.3*3.6 钢管斜撑组合，盘扣架纵横间距为
900mm×900mm，步距为 1500mm，支撑模板木背楞间距 150。异形部位钢管定位利用
Rhino（犀牛）三维软件进行放样，水平杆件用钢管弯弧机根据现场放样形状进行弯曲。
（2）施工过程中地下一层、地下二层模板支撑架体在地上拱廊混凝土整体施工完
毕后，且混凝土强度达到设计强度的 70%，方可对地下部分加固架体进行拆除。拱廊强
度达到设计强度的100%后，方可对拱廊模板支撑架体顶部加固部分拆除1.5m，然后保
留架体用于不锈钢拉片与加固铜丝的切除、拱廊亮化灯具安装，直至不锈钢拉片与加固
铜丝的切除、拱廊亮化灯具安装完成后，方可进行整体拆除。
（3）拱廊通道脚手架为高支模架，且为异型，因此为了安全符合规范的搭设脚手
架且形状能够准确的找型，因此成立专门搭设脚手架的小组，用于脚手架的搭设与细部
找型。再成立一个监测小组，用于使用三维扫描仪在架子搭设完成后进行扫描后与模型
43景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
对比看形状是否符合设计效果，符合后才能进行下一步工序，衬板铺完后再一次进行扫
描，满足效果后才能安装外侧模板，外侧模板安装完成后再一次进行扫描，若无误差才
能浇筑混凝土。
支撑架平面布置图
支撑架剖面图
7.3.3. 安装定位钢管
44景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
定位钢管按地面控制线、弧形背楞形状及标高搭设，安装完毕带线调整；先搭设五
条定位钢管使拱廊成形，成形后再加五条定位钢管；再贴釉面砖之前，对背楞定位钢管
再次加密防止变形，加完后找形，之后才能上人。
7.3.4. 脚手架的材料要求
（1）该工程盘扣式支撑系统的杆件立杆直径为φ48 mm，壁厚为3.25mm；横杆管径
为 φ48mm，管壁厚为 2.5mm；水平斜杆 φ42mm，管壁厚为 2.5mm，竖向斜杆管径为
φ42mm，管壁厚为2.3mm，且全部经过热镀锌处理。承插型盘扣式钢管支架的构配件材
质应符合现行国家标准《低合金高强度结构钢》GB/T1591、《碳素结构钢》GB/T700以
及《一般工程用铸造碳钢件》GB/T11352的规定，各类支架主要构配件材质应符合下表
规定。
可调底 连接
水平斜 立杆连 可调
立杆 水平杆 竖向斜杆 扣接头 座、可调 盘、插
杆 接套管 螺母
托座 销
ZG230-
ZG230-
ZG230- 450或20 ZG270
Q345A Q235A Q195 Q235B Q235B 450或
450 号无缝 -500
Q235B
钢管
钢管外径允许偏差+0.2、-0.1mm，钢管壁厚允许偏差应为±0.1mm；
（2）盘扣式支撑系统材料制作质量要求：
1）杆件焊接制作应在专用工艺装备上进行，各焊接部位应牢固可靠。焊丝宜采用
符合现行国家标准《气体保护电弧焊用碳钢、低合金钢焊丝》GB/T8110中气体保护电弧
焊用碳钢、低合金钢焊丝的要求，有效焊缝高度不应小于3.5mm。
2）钢板冲压制作的连接盘厚度10mm，允许尺寸偏差应为±0.5mm。
3）铸钢制作的杆端扣接头应与立杆钢管外表面形成良好的弧面接触。
4）楔形插销的斜度应确保楔形插销楔入连接盘后能自锁，插销厚度不应小于 8mm，
允许尺寸偏差应为±0.1mm。
5）采用无缝钢管套管形式的立杆连接套长度不应小于160mm，可插入长度不应小于
110mm。套管内径与立杆钢管外径间隙不应大于2mm。
6）立杆与立杆连接套管应设置固定立杆连接件的防拔出销孔，销孔孔径不应大于
14mm，允许尺寸偏差应为±0.1mm；立杆连接件直径宜为 12mm，允许尺寸偏差应为
±0.1mm。
7）连接盘与立杆焊接固定时，连接盘盘心与立杆轴心的不同轴度不应大于 0.3mm；
45景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
以单侧边连接盘外边缘处为测点，盘面与立杆纵轴线正交的垂直度偏差不应大于
0.3mm。
8）可调底座和可调托座的丝杆宜采用梯形牙，立杆采用直径 48丝杆和调节手柄，
丝杆外径不应大于46mm；
9）可调底座的底板和可调托座托板采用 Q235钢板制作，厚度5mm，允许尺寸偏差
应为±0.2mm，承力面板长度和宽度均不应小于150mm，承力面钢板与丝杆应采用环焊，
并应设置加劲片；可调托座托板应设置开口挡板，挡板高度不应小于40mm。
10）可调底座及可调托座丝杆与螺母旋合长度不得小于 5扣，螺母厚度不得小于
30mm。根据JG/T503-2016《承插型盘扣式钢管支架构件》规定，可调底座及可调托座抗
压强度在50KN时，各部位不应破坏，厂家检测报告显示底座抗压承载力为208.23kN，
满足规范要求，计算时按100kN考虑。
（3）盘扣式支撑系统搭设前的检查：
（1）每次盘扣架进场都需有两名管理人员进行专门的检查验收。
（2）应有钢管支架产品标识及产品质量合格证，当对脚手架质量有疑问时，应进
行质量抽检和实验。
（3）钢管应无裂纹、凹陷、锈蚀，不得采用对接焊接钢管；
（4）钢管应平直，两端面应平整，不得有斜口、毛刺；
（5）铸件表面应光滑，不得有砂眼、缩孔、裂纹、浇冒口残余的缺陷，表面粘砂
应清除干净；
（6）冲压件不得有毛刺、裂纹、氧化皮等缺陷；
（7）检查横杆的锁销是否弯曲变形；斜杆的锁销是否变形和完整；立杆的圆盘是
否有变型，所有检查出的不合格杆件均做标记打包出场。所使用的普通钢管也要符合要
求，普通扣件必须是正规厂家生产的合格产品；
7.4. 次龙骨（木背楞）安装
7.4.1. 安装要点
本项目有直面与异型曲面造型，标高正 8.000m以上为异型曲面造型次龙骨则用木
背楞次龙骨，标高正8.000m以下为直面造型次龙骨则用铝合金几字梁；木背楞次龙骨
需从标高7.500米开始起步，铝合金几字梁次龙骨则需伸到标高8.000m的位置，铝合
金几字梁与木背楞次龙骨需有500mm的搭接位置，用模板条进行固定，使其形成一个整
体。
46景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
竖向墙体模板加固图
7.4.2. 异形曲面墙体定型背楞安装
异型背楞的安装需要有做过类似项目的工人进行安装才能够安装标准，没做过
类似项目的工人需由做过类似项目的熟练工人带领才可以进行施工，以免错误的安装，
以此来保证异型背楞安装的准确性,以此来保证项目的造型曲面达到设计要求。
各区域定型背楞安装按照深化设计图纸对各区域定型背楞单独领取，领取时须核对
背楞编号是否图深化图纸编号一致；
（1）异形曲面墙体定型背楞安装周长大于10m时定型背楞拼接须分为三段拼接：
背楞两端及背楞中段。每段定型背楞各自标记定位点刻度线；
（2）异形曲面墙体定型背楞深化设计过程时在定型背楞面层标记定位刻度线。刻
度线用于指导定型背楞的安装；
（3）异形曲面墙体定型背楞现场安装时优先安装两端边缘背楞。通过定位盘中的
定位刻度线与现场的定位控制点进行背楞的安装校正；
47景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
（4）每条定型背楞安装完成后，整体对地面控制线进行垂直度测试，无碍后方可
进行下一条背楞安装。
（5）两端边缘背楞安装完成后对边缘线条验收合格后方可进行中间部位的定型背
楞，将背楞拼缝的累计误差控制在中间段定型背楞处，保证异形曲面墙体造型的成型效
果；
（6）异形曲面墙体定型背楞安装过程中左右定型背楞根据刻度线进行安装对照。
上下层定型背楞安装误差不得超过1mm；
（7）木质弧形定型背楞间距150mm；
（8）异型背楞安装安装完毕后，管理人员三维扫描仪进行拱廊整体扫描检查和复
核，然后根据复核结果，工人进行细部微调，直至完全还原设计造型为止。
拱廊样板背楞施工示意图
异形曲面墙体定型背楞定位刻度线
7.4.3. 直墙墙体次龙骨安装
（1）根据墙体边线，使用线坠吊垂直线，用 φ48的钢管做横向定位管，用扣件将
48景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
其固定在满堂架上；
（2）横向定位钢管安装完成后，将竖向次龙骨铝合金几字梁用铁丝固定在横向定
位钢管上部；
（3）两张模板之间的拼缝需有一天铝合金次龙骨将其连接起来；
（4）铝合金几字梁次龙骨间距不得超过150mm；
安装定位找型钢管 安装次龙骨铝合金几字梁
7.5. 釉面砖衬板安装
（1）次龙骨安装完毕后原班人马进行衬板的安装，中途不可换人，以免换人后交
接不足导致衬板拼装错误，直至项目完工。
（2）根据施工部位的造型特点可分为拟采用两种规格的基地模板：单层 12mm清水
专用模板与单层17mm清水专用素面板。前者用于顶部墙体造型复杂多变的部位，后者
用于墙体造型变化相对较缓的部位；分割成宽度在 450~600mm不等宽条形板均匀的铺贴
在木质定型背楞板面层；
（3）铺装拱廊曲率相对平缓的部位时，可采用面积较大的单块衬板；
（4）衬板钉装时枪钉间距保持在8~15mm区间内所有枪钉必须全部钉在背楞模板上，
不得出现空钉现象；
（5）每块衬板钉装时候间隔为2-5mm，确保能看见背楞走向，为后面粘贴釉面砖定
位控制线做铺垫。
（6）衬板端口接头部位钉装时枪钉间距应加密钉装，以保证衬板与背楞的连接牢
固性；现场在作业面以外应设立单独的加工区域衬板条铺装时如需要必须在作业面加工
衬板时必须做好作业面的围挡遮蔽等防尘防污染工作， 避免锯末掉入墙体模板内部形成
夹渣现象；
（7）安装完毕后，管理人员三维扫描仪进行拱廊整体扫描检查和复核，然后根据
49景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
复核结果，工人进行细部微调，直至完全还原设计造型为止。
衬板安装图片
（8）直墙的衬板则采用单块模板进行拼装，用自攻钉从背面与几字梁连接起来，
间距300mm。
（9）衬板与衬板之间的拼缝使用连接片用自攻螺丝进行连接，连接片间距不得超
过200mm。
几字梁与衬板连接 连接片连接拼缝
7.6. 釉面砖铺装
（1）釉面砖铺装前须检查基底衬板面是否平整顺滑无起伏凹凸、整体平滑及砖面
无破损等现象，发现此类现象应进行返工处理，检查衬板满足铺装釉面砖要求后，根据
设计师确认完毕的排布图在广告店打印1:1的釉面砖排布图，将1:1的排布图安装至衬
板上部用自攻螺丝进行固定，工人不可私自裁剪，现场由管理人员跟进，预防工人私自
剪切粘贴。
（2）安装釉面砖之前管理人员现场需放釉面砖控制线，1.5m一条控制线，后需工
50景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
人根据控制线进行木条装订，控制木条装订完成之后，安装釉面砖工人不可私自移动木
条，木条板块两侧釉面砖的块数需达成一致。釉面砖方向由木条控制，釉面砖颜色及尺
寸由排砖图控制，釉面砖平行于轴线，每一块釉面砖整体垂直于地面，严格按照此逻辑
安装釉面砖。
（3）整体釉面砖竖向通缝不得错缝，水平方向则是无规则错缝不得出现通缝，隔
一通一也不得出现；
（4）将经过挑选及粘贴完双面胶和穿好铜丝的釉面砖用人工搬运到现场，选择排
布图釉面砖的编号对应的颜色与尺寸将釉面砖涂上双面胶用铜丝固定到衬板上；
（5）安装釉面砖是每块砖侧面需贴上海绵双面胶条，并且在海绵双面胶条后面涂
上一层结构胶，以此来防止浇筑混凝土时釉面砖漏浆，及增加砖与砖之间连接的牢固性；
（6）安装釉面砖每块砖均需用铜丝加自攻螺丝将其固定在衬板上面，防止浇筑混
凝土振捣时釉面砖脱落；
（7）铺贴釉面砖的同时需将特殊定制的钢拉片高强螺杆安装进去，防止后期钢拉
片高强螺杆无法安装，螺杆间距根据釉面砖的规格尺寸及考虑加固的稳固性按
450mm*480mm进行布置；
（8）釉面砖每铺设完成后，在间间隔1m左右在砖背面放置一层措施钢筋网片，用
铺砖时预留出来的铜丝与措施钢筋网片进行连接，以此来防止混凝土浇筑完成后砖与混
凝土的咬合力失效后还有一层加固措施，防止后期釉面砖脱落；
贴海绵双面胶条 涂结构胶
铜丝加固釉面砖 安装釉面砖排布图
51景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
预留铜丝 措施钢筋固定釉面砖
7.7. 外侧清水木纹模板安装
本项目下部为垂直段与顶部则为阶梯造型，均为先加工成大模板后用塔吊吊至现场
使用人工进行安装；
7.7.1. 垂直段大模板安装
安装外侧木纹板时需用塔吊将加工完的大模板吊至至现场，用人工将其竖起，不得
使用塔吊进行吊装，以免损坏木纹表面。
因为模板较大且无法使用塔吊吊装，因此将专业的木工分为 9组进行大模板的安装，
上面的木工将模板竖起并且平稳的往下放置，下面的木工将模板接住，并平稳的放置安
装到位。
安装外侧木纹板
52景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
木纹板安装到位后开始整体安装铝合金次龙骨，铝合次龙骨间距不得超过150mm，
用自攻钉将其固定在衬板上面，自攻钉间距不得超过300mm；
7.7.2. 拱顶阶梯状大模板安装
1）安装拱顶阶梯状模板时需用塔吊将加工完的阶梯状大模板吊至现场，吊至现场
后用人工进行安装调整，以此来保证阶梯状大模板位置的精准度性，不得使用塔吊进行
吊装，难以控制阶梯状模板的位置，并且容易损坏木纹表面。
安装阶梯状盖板 调整阶梯模板位置
2）阶梯状大模板安装完成后开始安装 100mm*51mm的木质弧形背楞，间距150mm，
阶梯模板与木质弧形背楞使用角码用自攻螺丝进行连接角码的间距不得超过200mm。
7.8. 外侧加固龙骨安装
本项目有直面与异型曲面造型，均采用三层龙骨加固体系，在模板外侧模板安装
完成后原班人马开始安装加固龙骨；
7.8.1. 拱顶阶梯状模板主龙骨安装
（1）异型曲面部位次龙骨采用100mm*51mm的木质弧形背楞间距150mm，以此来保
证形状的准确性；
53景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
（2）次龙骨后面则采用弧弯钢管用铁丝与次龙骨连接起来，以此来保证弧弯钢管
不会掉下来，弧弯钢管间距300mm左右，在支撑架顶托上部则需使用双钢管；
（3）弧弯钢管安装完成后，在弧弯钢管后面再加一层竖向的 φ25的双钢筋进行加
固，钢筋间距跟螺杆的间距同宽，间距450mm左右，每个螺杆后面均需用两条钢筋；
（4）接着用定制的钢拉片螺杆加山型卡加垫片加双螺帽进行加固，以此来保证整
体加固体系的稳固；
（5）加固完成后最后使用φ48的扣件式钢管加顶托进行斜顶，间隔一根φ48主
龙骨钢管需斜顶一道；
异型曲面加固示意图
7.8.2直墙墙体主龙骨安装
（1）直墙主龙骨则是采用 100双C型钢加双钢管进行加固，以此来保证墙体的垂
直度及平整度与加固的稳固性。
（2）安装横向的100双C型钢主龙骨，用铁丝将其与次龙骨固定起来防止其掉落，
主龙骨间距300mm左右。
（3）横向主龙骨安装完成后，再加一层竖向的 φ48的双钢管进行加固，形成三层
加固体系，双钢管的间距与螺杆同宽，间距450mm左右。
（4）主龙骨安装完成后用定制的钢拉片螺杆加山型卡加垫片加双螺帽进行加固，
以此来保证整体加固体系的稳固。
直墙加固图
54景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
整体加固图
55景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
7.9. 加固节点
本项目为一次性现浇彩色清水混凝土工程。内侧为釉面砖饰面，外侧则为彩色木纹
56景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
彩色清水混凝土，且要有挤浆缝，建筑造型复杂且是直面与异型曲面造型相结合，标高
正8.000m以上为异型曲面造型，标高正8.000m以下为垂直面。
针对本工程的造型特点设计各个施工部位的加固节点，各施工节点之间相互保持碰
撞连接关系，施工作业时各节点应根据合理明确的施工部署确立各节点施工顺序进行有
序施工。
7.9.1. 拱廊标高正8.000m以上异型曲面墙柱支撑加固节点：
（1）拱廊墙柱内侧竖向弧度较大，因此采用木质定型背楞进行找型，同时木质定
形背楞作为加固体系的受力次龙骨；
（2）定形背楞深化设计原则为背楞与墙体保持90°直角垂直关系，背楞宽度统一
100mm宽，厚度51mm（三层17mm厚模板）。
（3）背楞之间保持中到中150mm的间距，采用背楞间距隔板进行间距划分。
（4）背楞与背有每道定形背楞之间的所有端点成同一垂直直线。以此保证木质定
形背楞受力次龙骨与主龙骨之间的接触边缘控制在主龙骨受力截面宽度的 90%以上。保
证主次龙骨直接的受力传导均匀。
（5）拱廊横向造型角度较缓，因此横向主龙骨采用 φ48的钢管进行弧弯加固，每
根中到中间距300mm布置。
（6）横向弧弯钢管安装完成后，再竖向布置 φ25的钢筋作为第三层加固主龙骨，
间距随螺杆间距。
（7）钢筋布置的同时进行内侧加固特殊定制的钢拉片高强螺杆，再钢筋的后面用
山型卡加垫片加双螺帽进行加固。
（8）待钢筋绑扎验收完成后，开始安装外部预拼装好的木纹模板。
（9）外侧模板及拱顶阶梯状安装上去后用使用螺杆临时先固定防止其掉落。
（10）外侧及阶梯状拱顶的加固体系同内侧的加固体系，均采用3层加固体系。
（11）外侧模板及拱顶阶梯状模板安装完毕后统一安装背面 100*51mm的异型背楞
次龙骨，异型背楞次龙骨间距 150mm，使用直角连接片将模板与木背楞次龙骨连接起来，
以此来保证外侧造型的准确性。
（12）次龙骨安装完成后开始安装φ48的弧弯钢管，弧弯钢管间距300mm，弧弯钢
管用铁丝与木背楞次龙骨进行固定，防止其掉落。
（13）弧弯钢管安装完成后，在加以一层φ25的双钢筋，形成三层加固体系，再
钢筋的后面用山型卡加垫片加双螺帽进行加固。
57景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
（14）加固完成后最后使用φ48的扣件式钢管加顶托进行斜顶，间隔一根φ48主
龙骨钢管需斜顶一道，没道斜撑钢管与架体至少有3个扣件进行固定。
拱廊异型曲面墙体加固剖面图
拱顶阶梯状加固剖面图
58景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
7.9.2. 拱廊标高正8.000m以下垂直墙柱加固节点
（1）根据墙体边线，使用线坠吊垂直线，用 φ48的钢管做横向定位管，用扣件将
其固定在满堂架上；
（2）横向定位钢管安装完成后，将竖向次龙骨铝合金几字梁用铁丝固定在横向定
位钢管上部，铝合金几字梁次龙骨间距不得超过150mm；
（3）几字梁安装完成后开始安装衬板，用16的自攻螺丝将固定在铝合金几字梁上
部，需从模板的背面进行加固，自攻螺丝间距300mm。
（4）衬板安装完成后再衬板上部贴上1:1的釉面砖分类排版图，釉面砖分类排版
图用自攻螺丝将其固定在衬板上部。
（5）釉面砖分类排版图固定好后开始安装釉面砖，安装釉面砖时需将钢拉片螺杆
同步预埋进去，防止釉面砖安装完成后钢拉片螺杆无法安装，钢拉片螺杆间距 450mm左
右。
（6）釉面砖安装完毕后，开始安装钢筋。
（7）钢筋安装验收完毕后开始安装外侧预拼装好的木纹大模板。
（8）木纹板安装上去后用使用螺杆临时先固定防止其掉落,然后安装外侧的竖向几
字梁次龙骨，几字梁次龙骨间距 150mm,几字梁次龙骨从背面用16的自攻螺丝将其固定
59景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
在外侧模板上部，自攻螺丝间距300mm。
（9）外侧竖向的几字梁次龙骨安装完成后，墙体两侧开始安装横向 C型钢主龙骨，
C型钢主龙骨间距不得超过300mm，C型钢主龙骨使用铁丝临时固定在几字梁次龙骨上部，
防止其掉落。
（10）横向C型钢主龙骨安装完成后，在其后面再加一层 φ48的双钢管进行加固，
钢管间距同螺杆的间距，钢管安装的同时使用钢拉片螺杆加山型卡加垫片加双螺帽进行
加固。形成3层加固体系。
（11）两侧加固完成后再用φ48的钢管加顶托进行斜撑，间隔1m需斜顶一道，没
道斜撑钢管与架体至少有3个扣件进行固定。
拱廊异型曲面墙体加固剖面图
7.9.3. 拱体两端收口
60景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
(1)拱体两端弧形根据犀牛模型尺寸，导入雕刻机下料，并编号。
(2)下好料后到现场根据编号进行拼装，拼装过程中注意模板的拼缝是否严密。
(3)拱体两端弧形拼装好后固定在衬板上，固定过程中保证两端弧形模板的垂直，
以便于安装侧面清水模板。
(4)拱体两端弧形模板用木方做背楞，将钢管固定在脚手架上，钢管一头上顶丝直
接顶在弧形模板的背楞上加固。
砖与混凝土连接处细部节点
7.9.4. 清水格栅做法
（1）清水格栅处中部空挡采用定制木盒子的做法进行是施工，根据图纸尺寸确定
中部空挡的大小，加工木盒子。
（2）在现场模板安装完成一侧后，将加工好的木盒子固定在模板上，固定过程中
注意盒子之间的间距。
61景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
清水格栅做法
7.9.5. 门窗洞加固
门窗两侧采用墙体端部加固方式，门窗洞顶部及底部采用顶托配合木方加固，窗台
模板需预留排气口；顶部配合直通型对拉螺栓对拉，保证洞口顶部不变形。门窗内侧预
留企口采用双层模板条，滴水线采用定制塑料条或木条预留。
门洞口加固节点立面图
1-阴角通长角铁；2-16mm自攻螺丝钉；3-清水覆塑模板；4-60mm×80mm方木；5-几
字梁
门洞口加固节点横剖面图
62景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
1-几字梁；2-清水覆塑模板；3-100#双C型钢；4-五接头止水对拉螺栓；5-端头斜拉
座；6-插销；7-高强对拉通丝螺栓；8-防止偏位钉设置；9-端头卡；10-60mm×80mm
方木；11-螺母；12-铸铁垫片；13-防凸卡具
门洞口加固节点剖面图
防凸卡具；2-五接头止水对拉螺栓；3-清水覆塑模板；4-E型梁；5-100#双C型钢；
6-可调托座；7-插销；8-端头斜拉座；9-Φ48mm厚壁圆钢管；10-端口卡；11-高强对
拉通丝螺栓；12-可调底座；13-双层模板做企口处理（高度30mm-50mm）；14-明缝条
做滴水线处理；15-60mm×80mm方木
窗洞口加固节点竖剖面图
63景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
1-企口模板条预留；2-60mm×80mm方木；3-窗台放坡10%；4-企口模板条预留；5-明
缝条做滴水线处理；6-60mm×80mm方木
7.9.6. 拱体内侧钢拉片及铜丝的切割方法
每块釉面砖均有铜丝，间隔450mm左右的距离就有钢拉片，为了不影响釉面砖的美
观效果在内侧模板拆除完毕后，需要将其切除；因此定制专用的切除钢拉片与铜丝的尖
头剪刀，在砖缝中将钢拉片与铜丝剪断，剪断的切口光滑不突出砖缝。
考虑工期进度计划定制30把专用的尖头剪刀，配备25人进行剪切，30天剪切完毕，
预留5把尖头剪刀进行备用。
7.9.7. 模板施工缝
（1）彩色清水混凝土整体高度偏高，混凝土不具备一次性浇筑成型条件须进行分
次浇筑；
（2）面板铺装完成后沿模板顶口加装混凝土压条板，压条板宽度同墙长，宽度为
50mm，厚度在面板基础上增加 17mm 厚，使混凝土最终成型效果形成凸字形。详见图
5.5-1；
64景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
（3）第一次混凝土浇筑完成后将压板条拆除，混凝土进行凿毛处理，清理干净沿
混凝土接口涂装玻璃胶后安装上层模板，上层模板加固体系与下层加固体系结合，杜绝
模板接口出现夹渣漏浆现象出现。
L-清水墙体厚度；1-50mm钢钉（钢钉端预留10mm）；2-16mm自攻螺丝；3-100mm模板
拉条；4-横向E型梁;5-50mm宽模板压条
（4）模板根部/接茬加固防漏浆措施：模板安装前对基层进行找平，接茬部位进行
凿毛，先浇的混凝土距离顶板100mm处留下螺栓孔进行接茬处拉结，模板底部粘贴双面
胶条。对将与模板面接触的混凝土面进行检查，确保其顺直平整，并保证模板面与已浇
筑的混凝土面严密结合，确保模板底部与混凝土接触面严密结合不漏浆。
墙体第一次接缝做法节点剖面图 墙体底部接缝做法节点剖面图
65景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
L-清水墙体厚度；1-50mm钢钉（钢钉端预留10mm）；2-16mm自攻螺丝；3-100mm模板
拉条；4-横向E型梁;5-50mm宽模板压条；6-距离顶部100mm预埋老墙螺杆
（5）施工缝接茬是缝是清水墙体比较重要的节点，因此需安排工人专门处理施
工缝，以此来保证施工缝的处理效果及质量。
7.9.8. 卷帘门与幕墙留槽节点
（1）需先跟安装卷帘门与幕墙单位沟通好需要预留多宽多深的凹槽，以防预留尺
寸不够。
（2）根据安装卷帘门与幕墙单位给的尺寸定制木盒子，模板安装时将其预埋进去。
66景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
卷帘门与幕墙留槽节点图
7.9.9. 预留下棒凹槽
（1）曲面模板封模前在曲面屋面钢筋中设置溜槽，竖向放置，间距500mm左右。
（2）使用16#铁丝与下部钢筋绑扎，使之固定。
（3）预留溜槽方便浇筑弧形面混凝土时下棒振捣，不会因斜面而导致卡棒。防止
振捣棒振到模板，而造成模板损伤。
预留下棒凹槽
（4）根据现场进度情况及布置溜槽的有效性需安排专人进行布置溜槽，以此来保
67景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
证混凝土振捣均匀密实。
7.10. 脱模剂的施工
（1）脱模剂应满足混凝土表面质量的要求，且容易脱模，涂刷方便，易十燥和便
于用后清理；不引起混凝土表面起粉和产生气泡，不改变混凝土表面的木色，且不污染
模板。
（2）脱模剂的选用应考虑模板的种类、所要求的混凝土表面效果和施工条件。
（3）饰面彩色清水混凝土宜选用石蜡类活油类脱模剂，普通彩色清水混凝土可选
用水溶性或油性脱模剂。低温或负温施工宜选用油类脱模剂，但在负温下明显变稠的油
类脱模剂不宜使用。
（4）脱模剂施工前应对模板表面质量进行检查，应在确认表面质量符合要求后开
始施工；脱模剂的施工可采用喷涂或刷涂，涂层应薄而均匀，大面、小面及阴角均无漏
刷。
（5）涂刷施工时必须避免脱模剂涂刷在钢筋上。
（6）为了涂刷脱模剂的有效性及均匀性，需安排专人进行脱模剂的涂刷。
注：根据多年的经验，饰面装饰混凝土模板脱模剂一般选用食用色拉油比较好，不
会污染混凝土颜色，同时还能更好地保护好模板表面，每平米模板约用0.5kg色拉油。
7.11. 彩色清水混凝土模板拆除
彩色清水混凝土模板的拆除，除应符合国家现行标准《混凝土结构工程施工质量验
收规范》GB50204-2002和《建筑工程大模板技术规程》JGJ74-2003的规定外，尚应符
合下列规定：
7.11.1. 模板拆除时间点
（1）彩色清水混凝土夏季浇筑完成48h后拆除模板，冬季浇筑完成72h后拆除模
板，严禁提前拆模。
（2）对于普通混凝土工程中，对于竖向结构：以混凝土试块强度进行评定，待混
凝土试块强度达到 2Mpa时，即可拆模；对于水平结构：以结构设计要求强度为准。但
是彩色清水混凝土为保证构件棱角线条的完整性，必须待混凝土达到要求的脱模强度后
适当延长拆模时间，同时有利于彩色清水混凝土结构的早期保湿养护。
7.11.2. 模板拆除前准备工作
（1）模板拆除材料、机械、人员准备，模板拆除操作空间搭设。
（2） 取得项目经理部模板拆除确认书，项目经理部作出文字及口头技术交底工作。
68景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
7.11.3. 拆模顺序
（1）对于复杂的异形彩色清水混凝土构件，慎重分析、选择拆模起点位置，减小
拆模过程对于彩色清水混凝土成品的影响。
（2）先支后拆，后支先拆；先拆非承重部位，后拆承重部位；有梁板先拆柱、墙
模板，再拆顶板底模、梁侧模板，最后拆梁底模板。
（3）第一步先松开穿墙杆螺母，将穿墙杆从墙体中退出来；用榔头敲打销子，松
开模板夹具；第二步松开墙体模板的支撑，使模板与墙体分离；模板与墙体粘结较牢时，
用撬棍轻轻撬动模板使之与墙体分离。
（4）具体工序：模板支撑体系拆除→预留孔洞、线盒的螺钉拆除→松开对拉螺栓
→非清水面模板拆除→对拉螺栓拆除→清水模板夹具松开、拆除→清水模板拆除→清水
模板吊运、清理、保管。
7.11.4. 模板拆除注意事项
（1）拆模板前，应先退除对拉螺栓的两端配件，然后外垫柔性支点，翘松模板后
应轻拆轻放。
（2）螺栓孔堵头应轻轻动，使其敲松，然后旋转拔出。
（3）拆除模板时，不得碰撞彩色清水混凝土面或污染前面工序已完成的彩色清水
混凝土成品，不得乱扒乱撬。
（4）在拆模后使用外挂架时，外挂架与混凝土墙面接触面应垫橡胶板，避免划伤
墙面。
（5）对于施工人员可以接触到的部位以及楼梯、预留洞口、窗台、柱、门边、阳
角等部位，拆模后用挤塑板制作专门的护具，用无色易清洗胶点粘，以达到保护彩色清
水混凝土的目的。对凹形构件及线条等小构件采用木质板条防护，用尼龙绳固定。
（6）墙上预留洞采用泡沫塑料板覆盖，在模板四周粘贴双面胶条。
（7）应按设计要求预留孔洞或埋设螺栓、铁件，不得在混凝土浇筑后凿洞埋设。
（8）现场机械设备严禁出现漏油现象，特别是塔吊应采取防漏油措施，避免散落
的油污染墙面。
（9）保持混凝土表面清洁，不得在外墙清水面上用墨线做任何标记，禁止乱划乱
涂。必须在清水面上做测量标记时，采用易擦洗的粉笔。
（10）项目部编制彩色清水混凝土施工手册，通过宣传提高现场人员自觉保护彩色
清水混凝土成品的意识。
69景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
（11）彩色清水混凝土梁及挂板保护：彩色清水混凝土梁及挂板在梁上距梁边
200mm处设置栏杆，栏杆下设置30mm高的砂浆带，防止楼面养护用水流淌到挂板上产生
污染。梁侧面及挂板面利用塑料膜和三合板对侧面行保护。
（12）彩色清水混凝土门洞口及其他彩色清水混凝土阳角的保护：所有清水面的门
洞口、消防洞口、伸缩缝阳角、明缝条均不得拆除，以利保护。
（13）拆除过程中注意不得直接在彩色清水混凝土墙上使用撬棍，注意保护好阳角。
（14）遇到阴角等部位无法直接拆除时，使用破坏性拆除。先松动木螺钉，将钢框
拆除，然后逐片拆除木模板。
（15）模板拆除后，彩色清水混凝土表面覆盖塑料薄膜，外用木框三合板压紧，并
悬挂标识标牌。
7.11.5. 模板拆除过程中问题处理
质检员在拆模过程中跟踪统计彩色清水混凝土成品出现的问题，并对成品效果作出
评定，筛选严重缺陷的彩色清水混凝土部位、构件。然后组织甲方及设计进行商讨最终
处理意见，签字确认后进行保护剂项目施工。
7.11.6. 模板拆除材料管理
（1）拆下的模板要及时清理粘结物，可用于非清水面使用材料需在表面涂刷隔离
剂，然后分类堆放整齐备用。
（2）加固体系及配件及时清理归类，检查其完好程度，进行必要的校直、清洗螺
栓螺栓的螺纹，保证下一轮使用时操作方便、紧固满足要求、连接可靠。螺栓出现弯曲
过大、型钢连接件局部失稳时，校正后容易出现脆性，影响承载能力，不宜继续使用。
（3）模板拆除完成后根据现场情况做场地材料清理、入库，区分周转和非周转材
料管理，提高施工人员效率。
70景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
加固辅材入库管理 加固主材分类堆放
7.11.7. 拆模工具产品改造、研发
彩色清水混凝土异形构件偏多，针对不同的工程项目，拆模工具都应因地制宜，根
据科学实验、比较数据做出适当改造，或者研发新型拆模工具。提高工作效率，保证施
工成品的完整性。
7.11.8. 人员配备情况
清水混凝土拆模是一项非常重要的工序，不熟练的工人拆模板时是特别容易损伤混
凝土，因此为了混凝土拆模的效果需成立一个小组专门用于模板拆除。
71景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
8. 钢筋施工方案
8.1. 钢筋连接
本工程钢筋直径≥16采用套筒连接；直径＜16采用绑扎搭接。
8.2. 钢钢筋翻样
（1）钢筋加工前，由抽筋人员依据结构施工图、规范要求、施工方案及有关变更、
洽商，对各种构件的每种规格钢筋放样并填写《钢筋配料单》。
（2）钢筋工程中，由于拱廊顶部为多曲率混凝土，故钢筋下料时，翻样人员依据
CAD二维平面图无法具体计算钢筋长度。为此钢筋下料时，采用 rhino软件模型，进行
钢筋排布建模，并对钢筋编号定位，制作钢筋下料单。
8.3. 钢筋加工
8.3.1. 钢筋加工场地选择
本工程由于施工场地狭窄无法布置钢筋加工场地，拟在场外进行钢筋加工。
8.3.2. 钢筋除锈
对表面有轻微锈蚀的钢筋必须经除锈处理方可使用，严重锈蚀的钢筋严禁使用。光
圆钢筋除锈采用调直机冷拉兼除锈，螺纹钢则使用手工法除锈。
8.3.3. 钢筋调制
（1）本工程钢筋采用机械调直的方式进行调直，调直机无延伸功能。
（2）在缺少调直设备时，可采用扳手、钢管、锤击矫直。
8.3.4. 钢筋断料
（1）断料方法：机械切断
（2）断料设备：
1）钢筋切断机，操作时要保证断料正确，钢筋要与切断机口垂直，并严格执行操
作规程，确保安全。在切断过程中，如发现钢筋有劈裂、缩头或严重的弯头，必须切除。
2）无齿锯，定位筋与需要直螺纹套筒的钢筋必须采用无齿锯切割
（3）断料原则：
1）钢筋切断应合理统筹配料，将相同规格钢筋根据不同长短搭配，统筹排料；先
断长料，后断断料，以减少短头、接头和损耗。避免用短尺量长料，以避免累积误差。
切断操作时应在工作台上标出尺寸刻度并设置控制断料尺寸用的挡板。
2）向切断机送料时应将钢筋摆直，避免弯成弧形，操作者应将钢筋握紧，并应在
冲动刀片向后退时送进钢筋，切断长300mm以下钢筋时，应将钢筋套在钢管内送料，防
72景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
止发生事故。
3）操作中，如发现钢筋硬度异常（过硬或过软）与钢筋级别不相称时，应考虑对
该批钢筋进一步检验。
4）切断厚的钢筋断口不得有马蹄形或晚起等现象，钢筋长度偏差不应小于
±10mm。
8.3.5. 成型钢筋的标识和堆放
（1）成型钢筋的堆放：将加工成型的钢筋分区、分部、分层、分段和构件名称按
号码顺序堆放，同部位钢筋或同一构件要堆放在一起，以保证施工方便。
（2）钢筋标识：钢筋原材及成品钢筋堆放场地必须设有明显标识牌，梁钢筋应有
梁轴线位置及梁代号、钢筋简图、加工制作人及受检状态，箍筋应有尺寸，规格、数量。
8.4. 钢筋安装绑扎
（1）半成品钢筋在吊装运送过程中应遵循就近原则，缓吊轻放，一次到位，避免
使成品钢筋产生变形，甚至损坏。绑扎顺序由下至上、层次鲜明，合理规划。
（2）彩色清水混凝土钢筋绑扎前，钢筋工先检查钢筋加工的规格、尺寸是否符合
图纸要求，有疑问时，及时向项目有关人员进行反映，然后检查钢筋加工的外观质量，
在运输过程中有无破坏情况，如果有，及时向有关人员提出。
（3）清水钢筋绑扎之前，必须将杂物清理钢筋，在楼板钢筋绑扎过程中，钢筋工
必须穿鞋套进入清水楼板区域绑扎钢筋。
（4）彩色清水混凝土钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。墙体钢
筋与梯形筋的梯档筋需绑扎固定，竖向梯形筋设置间距不大于2m且每段墙不少于 2 个，
梯形筋位置宜避开钢筋搭接长度范围内。
（5）彩色清水混凝土钢筋绑扎应采取防锈镀锌钢丝异侧绑扎法。防锈镀锌钢丝在
绑扎墙体钢筋时，防锈镀锌钢丝绕垫块两圈绑扎，扎丝头必须弯向混凝土内侧，同时将
外侧扎丝圆钩全部压平；
（6）彩色清水混凝土柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出
楼板顶面50mm 处和 500mm 处分别加设一道钢筋定位框，在箍筋绑扎前利用定距框来限
制立筋位置，定距框与脚手架间临时进行固定，保证定距框水平及与柱边线对应。
（7）彩色清水混凝土垫块按照规范规定要求选择绑扎；清水楼板垫块按照@800mm
间距梅花形布置，柱、剪力墙、梁按照@600mm梅花形布置；
（8）彩色清水混凝土钢筋绑扎过程中注意避让对拉螺栓；
73景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
（9）彩色清水混凝土钢筋绑扎过程中应保护清水模板，禁止磕碰清水模板；
（10）彩色清水混凝土钢筋全部满绑，严禁跳扣绑扎；
（11）粉笔或者石笔只能在非清水模板上刻画钢筋间距，绑扎完毕后必须清理粉笔
印记；
（12）绑扎过程中不得将扎丝随意扔放，避免在钢筋绑扎过程中掉入到模板内无法
取出，而影响后期彩色清水混凝土表观效果；
（13）彩色清水混凝土严禁任何人切断钢筋或者移动钢筋位置；
（14）彩色清水混凝土结构上预留预埋准确性至关重要，包含各种预留洞口和机电
末端的位置，需要在钢筋绑扎时流出相应的预留位置。
（15）混凝土保护层垫块的选型：

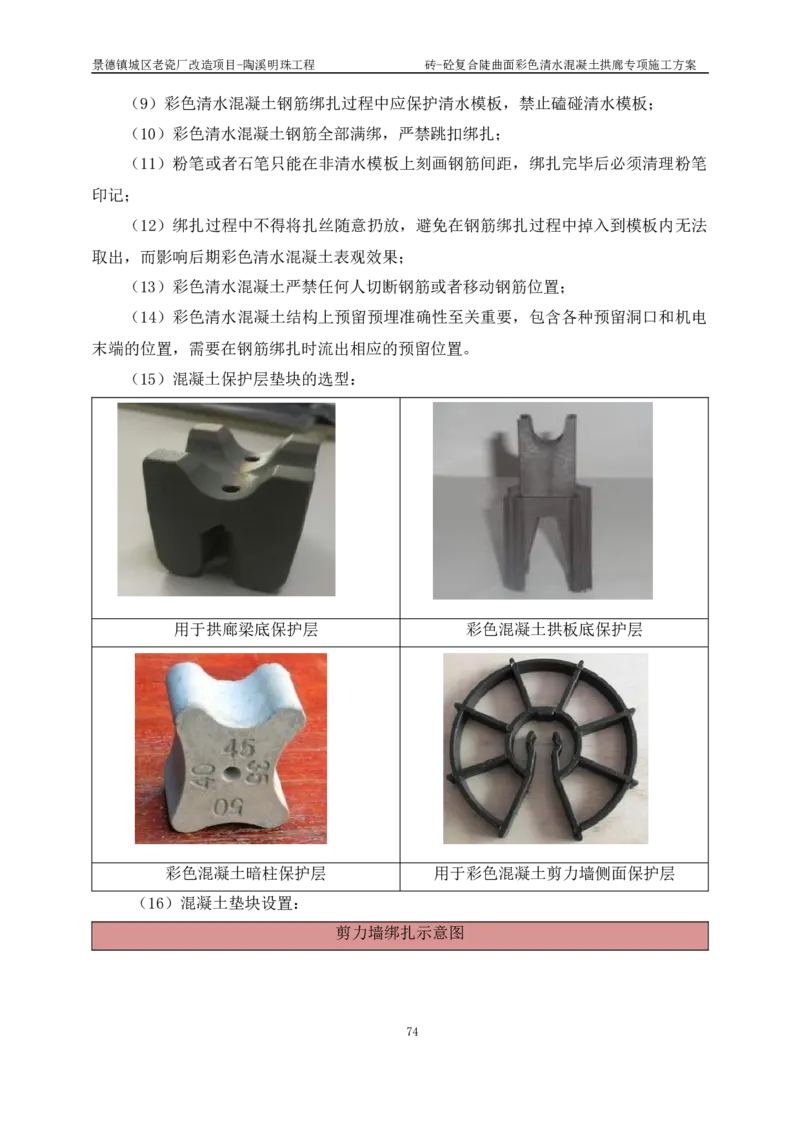

用于拱廊梁底保护层 彩色混凝土拱板底保护层
彩色混凝土暗柱保护层 用于彩色混凝土剪力墙侧面保护层
（16）混凝土垫块设置：
剪力墙绑扎示意图
74景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
1-彩色清水混凝土专用垫块；2-涂刷阻锈剂水平筋；3-拉筋；4-纵筋；5-镀锌防锈扎丝
拱廊顶板绑扎示意图
1-水平钢筋；2-竖向钢筋；3-彩色清水混凝土专用垫块；
La—马凳间距按照@800间距梅花形布置；a-X向钢筋间距按设计布置；b-Y向钢筋间
距按间距布置
8.5. 钢筋施工注意事项
为保证混凝土拆除模板后无露筋、保护层过薄现象，达到清水饰面效果，需从翻样、
制作、绑扎三个环节层层控制。
8.5.1. 钢筋加工
各种钢筋下料及成型的第一件产品必须自检无误后方可成批生产，外形尺寸较复杂
的应由配料工长和质检员检查认可后方可继续生产。受力钢筋顺长度方向全长的净尺寸
允许偏差-10mm、+4mm，箍筋（拉勾）内净尺寸允许偏差-3mm、+2mm。
8.5.2. 钢筋绑扎
绑扎时扎丝多余部分向内弯折，以免因外露造成锈斑，双排筋外侧对应绑水泥垫块，
75景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
间距600×600，呈梅花形布置。
8.5.3. 钢筋定位
本项目因设计要求，竖向螺杆间距布置比较紧密，平均在560mm左右，钢筋在
绑扎时应尽量避开螺杆眼位。
76景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
9. 混凝土工程
9.1. 彩色清水混凝土施工技术准备
9.1.1. 商品供应商的选择
本工程全部采用商砼，本工程选择资质较高、社会信誉好、拥有较强的混凝土供应
能力、能生产特殊工艺混凝土的商品混凝土供应商。在商品混凝土的供货合同之中对于
混凝土的质量必须要提出相应的规定和检验方法，以保证混凝土的质量。
9.1.2. 混凝土的调配实验
彩色清水混凝土配合比在浇筑之前必须经过多次试配、研发，试配研发成功，各参
见方确定，确保混凝土的和易性（流动性）良好、色泽均匀，无离析泌水现象，初凝时
间控制在1小时。同时其外观质感，颜色、工作性能、力学性能、耐久性能等必须达到
设计及业主的要求。
9.2. 材料准备
9.2.1. 彩色清水混凝土的技术要求
由于本工程采用泵送混凝土，必须满足现场的泵送混凝土使用要求，在混凝土运输、
浇筑以及成型过程中不离析、易于操作，具有良好的工作性能。
（1）混凝土扩展度
混凝土拌合物运输采用专用运输车，装料前容器内应清洁无积水。运输至现场时应
逐车检查扩展度和倒坍时间，要求用于浇筑拱廊弧形的混凝土扩展度控制在
500mm±20mm，倒坍时间控制在3-4s左右。为保证泵送能顺利进行，根据气温条件、运
输时间（白天或夜天）、运输道路的距离、砂石含水率变化、混凝土经时损失等情况,
及时适当地对原配合比（水胶比）进行微调，以确保混凝土浇筑时的坍落度能够满足施
工生产需要，混凝土不泌水、不离析，色泽保持一致，确保混凝土拌合物质量。
（2）和易性
为了保证混凝土在浇筑过程中不离析，要求混凝土有足够的粘聚性，在泵送过程中
不泌水、不离析。要求压力泌水率应小于22%，扩展度的90min经时损失应小于10%，
以保证混凝土的稳定性和可泵性。
（3）初凝时间
为了保证混凝土浇筑不出现冷缝，要求混凝土的初凝时间保证在 10±2h。当气候有
变化时，应根据情况及时调整。
77景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
（4）可振性
为了减少混凝土振动时间对彩色清水混凝土效果的影响,要求提高混凝土的可振性。
（5）耐久性
彩色清水混凝土成型后直接暴露在空气中，只做表面的透明保护，应该具有较高的
耐久性，主要是提高混凝土的抗渗性、抗冻性、抗化学侵蚀性、体积稳定性、抗碳化性、
预防碱—集料反应等几个方面的性能。
9.2.2. 混凝土原材料的选择
彩色清水混凝土的配制需要通过原材料的优选和质量控制、配合比的优化设计以及
生产过程的有效控制，才能生产出达到要求的混凝土拌合物，彩色清水混凝土对混凝土
拌合物原材料主要有以下几个方面的要求。
（1）水泥
水泥的产品稳定性对清水效果至关重要，基本要求如下：
1）选用低碱水泥，防止碱集料反应。
2）选择的生产厂家水泥质量稳定，每一炉批的水泥性能差异较小。
3）水泥作为搅拌站长期使用的材料，搅拌站应对其性能掌握充分，配合比能做到
最优化。
4）搅拌站需单独提供一个水泥仓储筒，确保不同施工段水泥用量需求，同时严格
控制水泥的使用有效期限（3个月）。
5）水泥矿物中C3S含量不宜大于55%，C3A含量不宜大于6%，C3A含量越高，收缩
越大，抗裂性能越差，好的水泥，最好含量小于5% 。
在其他条件相同的情况下，水泥中 C3A含量越高自收缩也就越大，C2S含量越高自
收缩小， C4AF含量高，有利于提高延伸性和抗裂性能。
（2）粗骨料（玄武岩石子）
1）石子应采用连续粒级，颜色均匀，表面洁净。
2）按质量计含泥量控制在5.0‰以内；泥块含量为0；针、片颗粒含量减少，要求
控制在5%左右，且不宜超过8%。
3）彩色清水混凝土的石子需单独成仓，而且进场石子必须经试验合格后使用，整
个过程由项目部挂牌实施。
4）经过反复试验选择，选择5-19mm玄武岩碎石
（3）细骨料（砂）
78景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
1）黄砂宜采用中粗砂，且为河砂。
2）当采用机制砂时石粉含量应小于 10%，且亚甲蓝值不高于 1.0。流动性不低于
100%；碳酸钙含量≥70%。
3）按质量计含泥量控制在3.0%以内；泥块含量为0。
4）砂子进场后需单独仓储，而且必须经试验合格后使用。
5）砂子的含水率在每次彩色清水混凝土搅拌前需进行测定，从而及时调整配合比
的用水量，整个仓储和使用过程有项目部挂牌实施。
补充说明：机制砂由石子通过机械破碎筛分而成，颗粒形态尖锐，多棱角，底部石
粉较多。石粉内部细裂纹较多，孔隙率大、开口相互贯通的空隙多，比表大，考虑施工
的可泵性，在使用机制砂的时候会适当的提高砂率，减少石子的用量，从而保证混凝凝
土的可泵性。而碎石的减少势必会引起混凝土强度的降低，而为了保证混凝土的强度则
需要增加胶凝材料的用量。机制砂由于其颗粒级配不好，细度模数偏大，会使成型的混
凝土密实度下降。加上其粒型不圆润，底部石粉较多，非活性的粉质并不具备水化及胶
结的作用，反而会使混凝土的单方用水量增加，为了保证水胶比的不变，势必会进一步
的增加胶凝材料的用量。增加胶凝材料用量势必会引起水泥单方用量的增加导致，水泥
增加则会引起水化热的增大，水化热的增大会引起混凝土的温度收缩加大，增大开裂风
险。
（4）掺合料（粉煤灰）
1) 粉煤灰宜为一级，不宜为磨细灰。
2) 粉煤灰进场实施逐车检验，检验内容包括：颜色、气味、细度、需水量比。
3) 当采用II级粉煤灰时，其掺量不应超过60kg/m3。II级粉煤灰烧失量较大、含
碳量高，在振捣过程中粉煤灰容易上浮而产生色差。采用 II级粉煤灰配制桥梁高性能
彩色清水混凝土时，采取掺加增粘组分调整浆体粘度的措施，避免粉煤灰上浮引起的色
差。
4) 质量稳定的粉煤灰，具备形态效应和微集料效应，能改善混凝土工作性能，可以
取代部分水泥，减小水泥用量，降低水化热温升，减少收缩，从而提高体积稳定性，粉
煤灰二次水化，可以提高混凝土密实度，提高后期强度和耐久性，对于掺有粉煤灰的彩
色清水混凝土其强度宜以60天为验收标准。
（5）氧化铁红、铁黄
氧化铁红、铁黄每批进场都需做实配，防止进场批次不一样导致混凝土颜色不
79景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
一样。
（6）外加剂
1）高性能彩色清水混凝土采用的减水剂，应通过合成技术实现高效减水、低含气
量、缓凝、保塑等复合功能，并与原材料具有良好的相容性。
减水剂低含气量实现技术途径之一是“先消后引”技术，即通过添加适量消泡剂，
消除影响外观质量的大气泡，再掺入适量引气剂，引入的气泡尺寸控制在 20 ~50 ，最
大尺寸＜200 ，既不影响混凝土外观质量，又改善混凝土的流动性。消泡剂与引气剂的
质量应符合相关技术标准的要求。
2） 高性能彩色清水混凝土应采用不改变混凝土颜色的聚羧酸系高性能减水剂，其
减水率不应小于25%。
3）高性能彩色清水混凝土的胶凝材料用量较低时，宜在减水剂合成时掺入甲基纤
维素醚等增粘组分，其掺量应根据试验确定。
胶凝材料用量低，混凝土拌合物粘聚性差，易出现离析泌水，因此，在减水剂中掺
入增粘组分，调节混凝土的粘度，避免离析、泌水、翻砂等病害。
（7）彩色清水混凝土配合比确定
根据其他清水项目经验，结合景德镇地区混凝土原材，施工前期在商品砼搅拌站多
次试配彩色清水混凝土配合比，检验混凝土性能，确定粗骨料的大致用量。
彩色清水混凝土配合比设计须经过业主、监理、设计等相关单位根据实验室多次设
计试验后得出的混凝土配比参数进行选择并确定。
混凝土配合比：
水泥 矿粉 粉煤灰 机制砂 粗骨料 水 外加 氧化铁红 氧化铁黄
剂
300 60 50 865 980 155 10.5 25.05 25.05
9.3. 混凝土生产
（1）彩色清水混凝土原材料的计量允许偏差应符合《预拌混凝土》GB/T14902-
2012中所规定的要求，选用的搅拌机应符合《混凝土搅拌机》GB/T1942中规定技术标
准。
（2）定期检定计量器具，保证计量正确，每次开盘前，对计量设备进行零点校核。
（3）彩色清水混凝土生产前必须对配合比进行试配验证。
（4）对于彩色清水混凝土确保原材料投料前，搅拌机内是清洁的，且拌合物的搅
拌时间不小于180s。
80景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
（5）生产供应过程应严格控制砂石含水率。
（6）混凝土拌合物工作性能优良，无离析泌水现象，压力泌水率应小于 22%；扩展
度的90min经时损失应小于10%。
9.4. 彩色清水混凝土浇筑前准备
每次彩色混凝土浇筑时需安排管理人员和工人，去搅拌站投放氧化铁红、铁黄，每
次投放必须严格按照配比的量进行投放，不可多放或少放，不可让搅拌站自己投放，防
止投放比例不准确。
每次去搅拌站均需带上两个公斤称，且公斤称不得调换，必要调换时必须进行对比，
防止两个公斤称称重重量有误差。
每次投放均需称准确后确认无误后才能进行投放。
9.5. 彩色清水混凝土运输要点
9.5.1. 彩色清水混凝土的拌制运输
（1）彩色清水混凝土由出厂至浇筑的时间不能超过1.5h，需严格控制，若超过时
间必须退回搅拌站。
（2）彩色清水混凝土拌合物运输到现场后，在浇筑前彩色清水混凝土运输车应搅
拌45s左右，并逐车检查坍落度、和易性、颜色是否满足要求，做好记录，不满足要求
则不得浇筑。
（3）对工作性和颜色不符合要求的拌合物严禁使用，彩色清水混凝土浇筑过程中
严禁加水(用于浇筑地下部分的彩色清水混凝土坍落度宜为 220±20mm、扩展度宜为
500mm~550mm，用于浇筑地上部分拱廊墙体的彩色清水混凝土坍落度宜为 200±20mm、扩
展度宜为500mm~550mm)。
（4）彩色清水混凝土搅拌站应根据气温条件、运输时间、运输道路的距离、砂石
含水率变化、彩色清水混凝土坍落度损失等情况，及时适当地对优化后的配合比进行微
调，以确保彩色清水混凝土浇筑时的状态能够满足施工生产需要，不泌水、不离析，色
泽保持一致，保证彩色清水混凝土供应质量。
（5）彩色清水混凝土拌合物的运输宜采用专用运输车，装料前容器内应清洁、无
积水。
9.5.2. 彩色清水混凝土的进场检验
（1）严格执行彩色清水混凝土进场交货检验制度。由商品彩色清水混凝土搅拌站
人员向现场彩色清水混凝土工长指派的人员交验，交验的内容有：目测彩色清水混凝土
81景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
外观色泽、有无离析泌水；试验员对彩色清水混凝土进行取样实验，检测其坍落度是否
符合商品彩色清水混凝土的技术要求，并作好文字及影像记录。
（2）如遇不符合要求的，必须退回搅拌站，严禁使用。
9.5.3. 彩色清水混凝土运输应急准备
（1）彩色清水混凝土浇筑现场应由专人统一调配车辆，同时做好两套搅拌设备和
应急车辆准备，三条彩色清水混凝土运输路线的应急预案，减轻彩色清水混凝土运输过
程中的风险。
（2）搅拌车和泵车均需准备应急车，避免出现搅拌车和泵车突发性故障，尤其以
泵车为重，现场必须配备一台应急泵车避免因机械故障导致彩色清水混凝土浇筑的不连
续性，从而确保彩色清水混凝土浇筑质量。
9.5.4. 彩色清水混凝土浇筑要点
（1）彩色清水混凝土浇筑前，应检查钢筋及模板的现场情况，并及时填写彩色清
水混凝土浇筑申请单，详见附录A中：附表6《彩色清水混凝土浇筑申请单》；彩色清
水混凝土浇筑时，统一指挥和调度，应用无线通讯设备进行彩色清水混凝土搅拌站与工
地现场的联络，把握好浇筑的时间，并应及时填写彩色清水混凝土浇筑记录表，详见附
录A中：附表7《彩色清水混凝土浇筑记录表》。
（2）浇筑彩色清水混凝土的过程中须有专人对钢筋、模板内外支撑系统进行监控，
一旦移位、变形或者松动要马上通知停止彩色清水混凝土浇筑，及时调集操作人员整改
修复后方可恢复浇筑；顶板钢筋的水平骨架，应有足够的钢筋马凳和专用垫块。
（3）关注天气预报，了解当地停电、停水安排，若停电、停水无法避开时，提前
做好准备。遇不良天气施工应做好防雨措施，准备足够的防雨布，遮盖工作面，防止雨
水对新浇彩色清水混凝土的冲刷。
（4）事先观察浇筑区域的钢筋情况，对钢筋较密处预备好Ф30振捣棒。
（5）彩色清水混凝土竖向构件浇筑前，润管水及砂浆不得注入所浇筑构件内，在
施工缝处的接浆，材料采用同配合比彩色清水混凝土减石子砂浆进行，接浆高度宜为
50mm厚。浇筑墙体时，接浆范围为开始下料点的3m内，且必须采用串筒下料。
（6）彩色清水混凝土浇筑前，须检查其坍落度。彩色清水混凝土坍落度检测要点：
把坍落度桶放在一平整物体上（可以是铁板或木板），向桶内倒入彩色清水混凝土，每
到100mm左右高度时插捣一次；分三层倒入完毕，每层填装后用捣棒均匀插捣 25下，
插捣后抹平。然后拔起桶，提起坍落度桶放在旁边，让彩色清水混凝土自然坍塌，用一
82景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
直尺放在桶口，然后用直尺或卷尺，量取桶口至彩色清水混凝土最高点的高度，即为坍
落度，坍落度桶的垂直提离过程应在5s-10s内完成；从开始装料到提坍落度桶的整个
过程应不间断地进行。
（7）辨别彩色清水混凝土外观标准方法：表面不泌水，流动性（倒坍）10s左右；
彩色清水混凝土摊开时，石子外露三分之一为宜；彩色清水混凝土不分层，不离析，铁
铲无沉底感，易翻转。
（8）彩色清水混凝土浇筑时，振捣的方法应按照样板构件试样确定的振捣方法及
工艺进行；彩色清水混凝土应能充满模板，并要求必须达到流平、密实的程度，从而减
少彩色清水混凝土成品表面的气泡。
9.6. 拱廊顶部阶梯状混凝土浇筑
（1）每个台阶部位开设120*300振捣口，混凝土将振捣口打满至溢出，再用准备
好的模板挤压封口，观察排气口是否有混凝土浆冒出，在使用木方将其加固稳固；
（2）浇筑前在整个拱廊顶部没有振捣口的位置必需预留气泡孔，且气泡孔要多，
间距5公分一个，达到覆盖整个顶部；角部、台阶侧面必需需要气泡孔；
（3）浇筑过程中使用锤子敲击模板根据声音判断拱顶混凝土是否密实，敲击模板
工人跟着浇筑位置进行敲击，不得出现空鼓即可；
（4）浇筑前增加盖板与背楞之间连接片的数量间距不超过200mm，连接片上所有的
自攻螺丝均需使用透明胶带粘贴起来；
（5）留有增压槽的位置，浇筑完成后，不得移开并留半斗混凝土在槽内；
（6）浇筑方式采用斜向分层赶浆法：
1）振捣棒应该垂直于混凝土表面，快插慢拔均匀振捣，快速插入混凝土，振捣过
程中缓慢抽出振捣棒，在混凝土表面无明显塌陷、出现水泥泥浆、不再冒气泡时结束振
捣。每棒振捣时间在35秒左右。
2)振捣棒移动距离。分层振捣采用60cm一道工序。
3)浇筑时采用标尺杆控制分层厚度，分层下料、分层振捣，每层混凝土浇筑厚度严
格控制在40cm以内，振捣时注意快插慢抽，并使振捣棒在振捣过程中上下略有抽动，
上下混凝土振动均匀，使混凝土中的气泡充分上浮消散。
4)振捣棒移动间距不大于35cm，在钢筋较密的情况下移动间距可控制在20cm左右。
5)料完毕后、再继续按时间控制、每一棒快速下棒到位后开始计时、振捣时间为 30
—35秒、提棒时间为10秒
83景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
（7）筑完成后等待30分钟混凝土收缩后，混凝土不满处进行补浆，再进行振捣口
封板，防止木纹不显；
（8）振捣时注意钢筋密集及洞口部位不得出现漏振、欠振或过振，如有下不去棒
的地方、立即开振捣口；
（9）浇筑放料时下料口位置不动，下料位置间隔两米。
浇筑混凝土时，人工敲击模板振捣 可调节模板缝隙的模板连接片
施工时需留置的振捣孔 振捣口及排气孔布置图
9.7. 彩色清水混凝土浇筑要点
（1）浇筑之前应将模板下口海绵条封堵密实，防止漏浆。
（2）墙体彩色清水混凝土浇筑流向以角部为起点，先在根部浇筑 50mm厚与彩色清
水混凝土成分相同的水泥砂浆，用铁锹均匀入模，注意不能用吊斗或泵送管直接浇筑到
模板内，以免砂浆飞溅到模板上凝固，导致拆模后彩色清水混凝土表面形成斑点。注意
砂浆不得铺的太早或太开，以免在砂浆和彩色清水混凝土之间形成冷缝，影响观感，应
84景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
边随砂浆的浇筑，边下料。
（3）浇筑时采用标尺杆对分层厚度进行控制，分层下料、分层振捣，每层彩色清
水混凝土浇筑厚度要严格控制在1500mm以内，振捣时应注意“快插慢拔”，并使振捣
棒在振捣过程中上下略有抽动，且上下彩色清水混凝土振动均匀，从而使彩色清水混凝
土中的气泡充分上浮消散。
（4）振捣棒移动间距不宜大于 500mm，在钢筋较密的情况下移动间距可控制在
200mm左右。门洞口的彩色清水混凝土浇筑过程中，在浇筑墙上洞口时，洞口两侧浇筑
高度对称均匀，振动棒距洞边 300m以上，从两侧同时振捣，保证洞模不偏位，防止洞
口变形。大洞口下部模板开排气孔，并补充彩色清水混凝土及振捣；门窗洞口顶部浇筑
时，振捣的难度较大，需要在距离门洞顶板 100mm处设置钢丝网管进行振捣定位，避免
振捣棒振坏模板；门窗洞口底部浇筑时，需在底部封模时，预留150mm×150mm振捣口。
彩色清水混凝土浇筑门窗洞口标注示意图
1-17mm厚清水覆塑模板；2-彩色清水混凝土墙体；3-预留振捣口；4-混凝土液面；5-
钢丝网管
彩色清水混凝土振捣辅助钢丝网管示意图
85景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
1-直径4mm钢丝；2-扁钢圆环
（5）振捣时间一般控制在20s~30s左右，即可认为振捣时间适宜，上层彩色清水
混凝土表面应以出现浮浆、不再下沉、不再上冒气泡为准。
（6）为使上下层彩色清水混凝土结合成整体，上层彩色清水混凝土振捣要在下层
彩色清水混凝土初凝之前进行，并要求振捣棒插入下层彩色清水混凝土50mm~100mm。
（7）为减少彩色清水混凝土表面气泡，第一次振捣结束后，上层彩色清水混凝土
浇筑之前对彩色清水混凝土进行第二次振捣。
（8）彩色清水混凝土浇筑到板标高位置时，具体位置应符合深化设计要求，高出
板底100mm（待拆模后，外墙表面斜向剔凿掉100mm，使之漏出石子为止）
（9）墙上口找平：墙体彩色清水混凝土浇筑完毕后，将上口甩出的钢筋加以整理，
用木抹子按标高线添减彩色清水混凝土，将墙上表面彩色清水混凝土找平，高低差控制
在10mm以内。
（10）拱廊墙体的彩色清水混凝土浇筑下料口示意图及振捣下棒要点：彩色清水混
凝土直墙的振捣使用 Φ50 振捣棒，采取分层浇筑、分层振捣；每层厚度不宜大于
1500mm，振捣上层时，应插入下层50mm~100mm。为保证振捣密实，墙体振捣点成梅花型
布置，移动间距不大于振捣作用半径的1.5倍（即500mm左右）。
直墙彩色清水混凝土浇筑下料口示意图
86景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
1-彩色清水混凝土覆塑模板；2-振捣棒；3-彩色清水混凝土
（11）采用振捣棒进行振捣时，彩色清水混凝土的振捣点应从中间开始向边缘分布，
且布棒必须均匀，环环搭扣，并应随浇筑连续进行。
（12）彩色清水混凝土先后两次浇筑的间隔时间不宜超过0.5h；第二次浇筑前，要
将下层彩色清水混凝土顶部的 150mm厚的彩色清水混凝土层重新振捣，以便使两次浇筑
的彩色清水混凝土结合成密实的整体。
条文说明：先后两次浇筑的彩色清水混凝土时间间隔超过 0.5h，或是虽未超
0.5h，但凭振捣棒的振动下沉已不能穿入下层彩色清水混凝土，就不能直接浇筑第二层
彩色清水混凝土，应接槎处理。
（13）振捣过程中，应避免撬振模板、钢筋，每一振点的振动时间，应以彩色清水
混凝土表面不再下沉，无气泡逸出为止，一般为20s-30s，要避免过振发生离析、振捣
棒抽出，振捣过程中要使振捣棒离彩色清水混凝土的表面（最终作为饰面的彩色清水混
凝土表面）保持不小于50mm的距离。
9.8. 彩色清水混凝土养护要点
为防止清水砼墙体微裂缝产生，墙体模板拆除完毕需立即进行湿水养护，本项目采
用高分子养护膜，内层为可吸附自身重量200倍水分高分子，外层以塑料薄膜为载体，
该材料吸水膨胀后变成透明晶体，把液态水变为固态水，然后通过毛细管作用源源不断
向养护面渗透，同时吸收保留混凝土自身水化热反应所产生的水蒸气，使混凝土在长时
间内始终处于保湿养护状态。降低混凝土开裂风险。
87景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
88景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
10. 彩色混凝土保护剂工程
10.1. 主要施工工具
序号 物资名称 规格型号 单位 数量 备注
1 手枪钻 正反/快慢转 把 10 用于墙面做孔
2 平板式砂光机 S1B-93X185 台 8 墙面打磨
3 角磨机 DSM820-100 台 10 切割墙面残留螺杆
4 手电钻 台 1 用于搅拌保护剂材料
5 电动扳手 台 5 用于搭设脚手架
10.2. 主要材料计划
序号 材料名称 规格 备注
1 旭硝子调整材 18kg/桶 每桶约用120㎡
2 旭硝子底涂 15kg/桶 每桶约用150㎡
3 旭硝子中涂 15kg/桶 每桶约用220㎡
4 旭硝子面涂 15kg/桶 每桶约用180㎡
5 抗裂柔性防水腻子 15kg/包 用于局部修复
6 高强聚合物砂浆 25kg/包 用于螺栓孔的填堵
10.3. 基底处理
针对设计提出对彩色混凝土拱廊保护剂施工完成后的效果，这将是施工环节中重要
的一个环节，因为一旦有与设计想要的效果有偏差就无法弥补，为此，我们将掌握以下
原则并采取以下措施：
10.3.1. 原则：
对于混凝土表面的缺陷，原则上修补的数量和部位越少越好， 确实需要修补时，
可根据不同的缺陷采用不同的修补方法并要注意以下几点：
一般瑕疵可不做修补, 对于原墙面污染、漏浆等明显的缺陷处, 应作适当修补, 修
补后应无特别明显色差；
整体上要求面层基本平整, 颜色自然, 阴阳角的棱角整齐平直。对混凝土表面油迹、
锈斑、明显裂缝、流淌及冲刷污染痕迹等明显缺陷需进行处理; 明显的蜂窝、麻面和孔
洞需要处理。露筋、锈斑、钢丝外露等现象要作修补处理;
禅缝原则上不进行修补, 以避免破坏禅缝的自然效果;
明缝修补: 明缝明显缺陷应考虑作适当修补;
89景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
所有修补工艺应尽量保持混凝土的原貌, 无明显处理痕迹.
10.3.2. 措施
（1）专人负责质量检验和控制, 及时发现，及时处理.采用专用的修补材料，包括
专用修补腻子、专用下地调整材、采用专用工具，根据现场情况，制定不同的修补方案。
（2）腻子的调和和处理由经验丰富的专人负责，墙体颜色调制由经验丰富的专人
负责。
（3）关于墙面的清洗和除污，对于大面积质量合格的业主比较满意的混凝土而言，
为保持混凝土原有自然的机理和质感，尽量少用砂纸打磨，用清水清洗。对于少数部分
缺陷较大或色差较大的混凝土而言，需要先用专用清洗剂进行清洗，然后再用清水清洗。
（4）残留在墙体的金属（钢筋、铁丝、小螺钉、钉子）是形成锈斑的罪魁祸首，
施工前一定要彻底除去。
（5）需要修补的地方，用布块就可以擦掉的东西来做标记，避免使用弄脏混凝土
表面的墨水等。对蜂窝比较集中的地方不得已进行补修时，修补用材料采用修补腻子，
其颜色应于混凝土表面颜色尽可能一致；如果难以达到一致，其颜色应比混凝土表面颜
色稍浅。
（6）混凝土表面直径大于4mm以上的蜂窝孔洞和宽度大于0.3mm以上的裂缝需进
行充填修补。对于一些较小的缺陷，如小于4mm的孔洞，小于0.3mm的裂缝， 可以基本
不做修补，并且以修补越少越好为原则。通常采取距墙面 5m远处观察，以肉眼看不到
缺陷为衡量标准。
（7）错模部位的高度差：由于用轮机打磨的地方， 涂装后颜色与周围不同，因此,
尽量不要用砂轮磨，而用錾刀铲平, 确实需要砂轮机磨平，磨后需用水泥灰奖修补平整。
（8）用清水清洗整个墙面，并使其干燥。补修、清理后至涂装前，容易脏的地方
可用塑料布盖起来养护。
10.4. 缺陷部位修补工艺及验收标准
缺陷修补不仅着眼于混凝土缺陷修补和色差调整等装饰性效果，即通过修补解决混
凝土墙面在浇筑施工中不可避免的错模、离析、漏浆、麻面等问题，通过色差调整在修
饰墙面缺陷和色差的基础上，又不掩盖混凝土本身的质地和肌理，最大限度地保留混凝
土原有的材质效果；而且，通过涂装高耐候性透明涂料产品赋予混凝土超长的保护年限，
从根本上保证了混凝土墙面不受外界环境的侵蚀，使其在长时间内不会出现黄变、黑变、
疏松、严重污染等问题。彩色清水混凝土透明保护涂装工法的施工要点在于“透明”，
90景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
亦即“必须保持混凝土浇注后留下的自然纹理和质感”，同时，消除“比较大的缺陷和
色差、污迹”，表现混凝土“自然的、凝重的、质朴的、洁净的、灰色调的、表面精细
如丝的感觉”。由于对混凝土质感不同的理解和审美观点的不同，混凝土的透明涂装在
施工上存在一定的“不确定性”，如何遮盖缺陷和表现肌理，需要设计师和业主对不同
涂装效果的认定。
针对混凝土存在的部分蜂窝、麻面、离析、错台、砂带等混凝土缺陷，遵循 “尽可
能保持原有浇注混凝土本色，尽可能少修补”的原则，采用专业的混凝土修补材料和修
补措施进行精细的修补。
常见缺陷修补工艺及验收标准如下表：
91景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
常见缺陷 修补工艺 验收标准
92景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
10.5. 涂料施工
砂带、粗 漏浆严重引起的砂化，做局部处理时须将沙化部位凿 距离墙面5米观察处理
骨料透明 掉，直到露出坚硬的混凝土和钢筋（深度不大于 后墙面平整，与周围一
层 10cm），冲洗后用黑白水泥、细沙和专用胶水按原混 致；洁净，无龟裂和细
凝土的颜色调配修补砂浆，分若干次补平凿洞，晾干 微裂缝现象。
一定硬度后再用专用腻子抹平，细砂纸打磨，最后用
调整材配以色浆将修补部分调成和周围颜色一致；若
凿洞深度大于10cm、沙化面积超过20%，为确保彩色
清水混凝土的整体质量，建议将该部分打掉重新浇
93景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
注；粗骨料透明层则须清理墙面后用专用腻子抹平，
晾干，细砂纸打磨后同上处理。
大的孔洞（直径大于 5mm）用上述的修补砂浆抹平， 距离墙面5米观察墙面
再用调整材配以色浆按墙面大体颜色调成修补腻子抹 平整，无明显修补痕
孔洞、蜂 平，必要时重复一次，晾干后用细砂纸打磨平滑； 迹；
窝、麻面 严重的蜂窝、麻面应先凿后补，再找平。应注意凿和 洁净平滑，颜色与周围
修补的面积尽量要小，然后整面墙（柱）漫刮一遍腻 接近；无直径大于 5
子，晾干后用细砂纸打磨平滑。 mm的气孔。
模板跑位的地方，对凹进去的墙面从下而上抹修补砂
距离墙面5米观察墙面
浆至明缝处，晾干后细砂纸打磨，然后对高低两面墙
平整，无明显修补痕
进行颜色调整，对颜色比较白的部位用深色混凝土颜
迹；
错模、错 色调整材进行调整，对黑色部分用浅色调整材进行调
禅缝横平竖直，均匀一
台 整, 调整后的混凝土表面质感应看不出修补痕迹。
致，水平交圈，竖向垂
蝉缝错台：由于用轮机打磨的地方， 涂装后颜色与周
直成线，禅缝偏差不超
围不同，尽量用錾刀铲平, 确实需要砂轮机磨平，磨
过2mm。
后需用调好的砂浆修补平整。
距离墙面5米观察明缝
先除去挂浆，用比混凝土墙体颜色稍稍浅些的专用调
模板接缝 位置规律、整齐，深度
整腻子进行修补，修直明缝，然后用手指触摸感觉不
和施工缝 一致，水平交圈，转角
平的地方，用砂纸打磨平整，再用调整材进行颜色的
挂浆、漏 处平整且保持 90 度
部分调整，直至调整后的混凝土表面质感应看不出修
浆 角；明缝直线度偏差不
补痕迹。
大于2mm。
距离墙面5米观察墙面
残留在墙体的金属（钢筋、铁丝、小螺钉、钉子）是
平整，无明显修补痕
露筋、锈 形成锈斑的罪魁祸首，一定要将外露部分彻底除去，
迹；
斑、钢丝 并在残留处喷上防锈剂；清除时引起的墙体松动、破
洁净平滑，颜色与周围
外露 损按处理砂带的方法进行处理；对于锈斑须用酸性洗
接近；无明显色斑。
涤剂（草酸）除锈
距离墙面5米观察墙面
用氨基磺酸去除模板斑痕，对难以处理的斑痕须用砂
平整，无明显修补痕
模 板 斑 轮机打磨掉，然后蜂窝、麻面的处理方法进行处理；
迹；
痕、色差 色差大的墙面须用调整材多次调色，直至颜色和谐，
洁净平滑，颜色与周围
与大墙面均匀一致。
接近；无明显色差。
94景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
过 程 材料/工具 施工涂装方法说明 涂装次数
180#-240#,砂 去除附在混凝土表面的物质(浮土、未固化的水泥,水泥
墙面清理 纸,刮刀,切割 流淌印记等);切割并磨平凸起的混凝土;切割凸出的钢筋 1—2
机,砂轮机等 及所有残留在墙体上等金属物件;清理浮物;去除墨迹等.
用稀释剂出去油污,使之分解并挥发,必要时可用砂纸打
去除油污 稀释剂,砂纸 1
磨除去
水枪,抹布,酸
性洗涤剂(草酸
先用酸性洗涤剂清洗,去除模板斑痕,油污,泥土,锈斑等,
除锈,氨基磺酸
清洗墙面 然后冲洗墙面,直至完全干净，并等待墙面完全干燥后进 1—2
去除模板斑
行下道工序施工。
痕),中性洗涤
剂
原则上不作覆盖修补,较大缺陷、裂缝及蜂窝集中的地方
弹性腻子胶
确需修补时, 配好的修补用灰浆料的颜色须与墙面接近
水,425水泥
部分修补 或比墙体颜色稍浅,修补越少越好。土建方已经修理边角 1—2
白水泥、石膏
部分,但颜色与墙体颜色差别较大，需重新用颜色与混凝
腻子
土颜色接近的腻子修补。
墙面清理
砂纸、干布, 用砂纸磨平,干抹布擦净,必要时用高压水洗.修补、清理
/
胶带, 塑料布 后至喷涂前,容易脏的地方用塑料布盖起保护.
局部保护
配制与现场混凝土颜色接近的调整材，对存在的色差，
日本旭硝子调
颜色调整 流水痕迹，修补痕迹进行部分或全面调整，达到混凝土 1-3
整材
墙面整体上颜色均匀，无明显修补和调整痕迹。
保护/遮盖 塑料布,胶带等 保护无需喷涂的其它部位，如窗，门，玻璃等.
日本旭硝子清
喷枪/滚子/刷子，全面喷涂覆盖墙面，无遗漏。 2~3
水保护剂底涂
混凝土保护 日本旭硝子清
喷枪/滚子/刷子，全面喷涂覆盖墙面，无遗漏 2
剂 水保护剂中涂
日本旭硝子清
喷枪/滚子/刷子，全面喷涂覆盖墙面，无遗漏 2
水保护剂面涂
清洁现场、成品保护 清理现场，整洁，干净，指派专人进行成品保护。
10.6. 施工注意事项
10.6.1. 施工和气象条件
5℃以下的低温或80%以上的高湿度将使材料的性能长时间无法发挥，涂膜、主材性
能低下，应避免施工。
若在下雨、下雪及其前后施工，将发生涂膜流失，造膜不良，若施工中遇下雨、下
雪时应立即停止施工，用保护膜保护涂装面。
强风时会发生涂装不均，涂料飞散，请避免施工。
95景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
由于气象条件的变化而引起底材、涂装面结露时，会引发涂膜粘结不良，请立即终
止施工。
10.6.2. 劳动环境
注意换气和防火。在注意对施工人员的健康管理的同时，也应十分注意对周围环境
的影响。
10.6.3. 施工条件的确认
（1）确认样板
（2）确认基底是否干燥，具备喷涂条件
（3）确认基底是否已处理平整，如用腻子修补等部位。
10.6.4. 污染处理
对其他单位施工的部分如窗框，玻璃等做好保护，如有污染应及时处理。
96景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
11. 质量保证措施
11.1. 拱廊外侧竖向剪力墙清水混凝土验收标准
11.1.1. 外观质量要求
（1）主控项目
清水混凝土的外观不应有《混凝土结构工程施工质量验收规范》(GB 50204--2002)
中规定的严重缺陷和一般缺陷。对于已经出现的严重缺陷和一般缺陷，应由施工单位提
出技术处理方案，经监理(建设)单位、设计单位队可后进行处理。对经处理的部位，应
重新进行检查验收。
检验方法:观察，检查技术处理方案。
（2）一般项目
清水混凝士的外观质量，应由监理(建设)单位、设计单位、施工单位对外观观感进
行检查，作出记录。应根据清水混凝土的类别，从颜色、修补、气泡、裂缝、光洁度、
对拉螺栓孔眼，明缝、蝉缝等表面观感指标进行确定，具体标准见下表：
检查
项次 普通清水混凝土 饰面清水混凝土 装饰清水混凝土 检查方法
项目
颜色基本均匀一
距离墙面5m
颜色基本均匀，
1 颜色 颜色基本一致 致，没有明显色
没有明显色差
观察
差
基本无修补，图
距离墙面
2 修补 少量修补痕迹 基本无修补 案及装饰片整齐
5m观察
无缺陷
气泡分散，最大
气泡分散，最大
直 径 不 得 大 于
直 径 不 得 大 于
8mm，深度不得 距离墙面 5m
3 气泡 气泡分散 8m，深度不得大
大于 2mm，每平 观察，尺量
于2mm，每平米不
方 米 不 大 于
大于20cm²
20cm²
宽度不大于 宽度不大于 宽度不大于0.2mm
尺量、刻度
4 裂缝 0.2mm且长度不 0.2mm且长度不 且长度不大于
放大器
大于1000mm 大于1000mm 1000mm
无明显的漏浆、 无明显的漏浆、
光洁 无明显的漏浆、 流 淌 、 冲 刷 痕 流 淌 、 冲 刷 痕
5 观察
度 流淌及冲刷痕迹 迹 、 墨 迹 及 锈 迹 、 墨 迹 及 锈
斑，无粉化物 斑，无粉化物
对拉 排列整齐，孔洞 排列整齐，孔洞
6 - 观察、尺量
螺杆 封堵密室，颜色 封堵密室，颜色
孔眼 同 墙 面 基 本 一 同 墙 面 基 本 一
97景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
致，凹孔棱角、
致，凹孔棱角清
图案及装饰物清
晰圆滑
晰圆滑
位 置 规 律 、 整
位 置 规 律 、 整
齐，深度一致，
7 明缝 - 齐，深度一致， 观察、尺量
水平交圈，图案
水平交圈
及装饰片一致
横平竖直，均匀
横平竖直，均匀
一 致 ， 水 平 交
一 致 ， 水 平 交
8 蝉缝 - 圈，竖向垂直成 观察、尺量
圈，竖向垂直成
线，图案及装饰
线
物一致
检查数量：全数
检验方法：观察，检查技术处理方案
（3）对于只有外观观感指标要求的工程，达不到预定要求的，经设计单位对外观
效果确认，能满足设计效果的，可以不进行处理。
11.1.2. 尺寸偏差
施工过程中，项目质量管理部全过程监督管控。在底模衬板安装完成后，使用三维
扫描仪进行逆向建模，将扫描出的点云模型导入计算机中，与设计模型进行对比分析，
找出细部偏差部位，再指导现场进行调差，现场误差控制在±3mm以内。
清水混凝土结构不应有影响结构性能和使用的尺寸偏差，对超过尺寸偏差且影响结
构性能和设备安装、使用功能的部位，应由施工单位提出处理方案，监理(建设)单位、
设计单位认可后进行处理。对经处理的部位，应重新进行检查验收。
11.2. 成品保护
11.2.1. 保护方法
（1）保护：保护就是提前保护，以防止成品可能发生的损伤。如在模板表面贴塑
料薄膜；彩色清水混凝土施工各项成品进行保护；易碰部位，钉防护条等措施。
（2）包裹：包裹主要是防止模板成品被损伤或污染。钢筋、预埋等后续工作进入
前，可包裹捆扎也可采取措施防止污染。
（3）覆盖：对成品加以覆盖，以防止成品损伤。暴露在室外的已完成工作面覆盖，
以防止操作人员踩踏和物体磕碰；同时可以防晒、保温，防止因温度产生形变。
（4）封闭：封闭是指对已施工完毕的区域进行临时的封闭。
（5）巡逻看护：巡逻看护是对已完成的成品实行全天的巡逻看护，只允许经项目
部同意进入的人员进入，防止无关人员进入重点、危险区域和不法分子偷盗、破坏行为、
98景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
确保工程产品的安全。
（6）移交：移交是指已经完成全部工程内容的区域，在工程质量验收合格的前提
下，可随施工进度逐步移交给业主，任何施工单位未经许可不得进入该区域。当合同规
定的全部工程内容完成后，由工程经理部组织办理竣工验收手续，将工程正式移交业主。
11.2.2. 原材料进场堆放
（1） 要求模板存放场地平整、坚实、排水良好；无论钢模、木模，水平、竖直堆
放，都应在底部适当架高200mm~300mm，并设有相应的防水、防潮、防火设施。
（2）模板堆放高度不超过2m，加工前必须覆盖塑料布。
（3）模板进场必须全数检查模板边角、板面保证是否完整清洁。
（4）钢筋制作型钢支架将钢筋垫起，并设置钢筋型号标志牌。
（5）木材堆放及钢筋堆放区四周需设置排水沟。
模板进场后材料堆放
钢筋堆放
99景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
11.2.3. 模板运输保护
模板移动前，确保模板连接牢固、妥善放置。模板运输必须采取保护措施，水平堆
码装车，底部垫好垫木，各层模板间垫木放平、对正。吊装时使用吊装带，拖运时底部
使用托盘，并进行边角防护。成品模板在运输至工作面时应轻拿轻放，不得划伤、磕碰，
模板上不得放置重物，防止模板弯曲变形、碰坏边角、磨损板面。
11.2.4. 模板安装保护
模板安装时，堆放彩色清水混凝土模板和其他材料场地应注意防护，避免其他工序
施工时污染损坏，影响彩色清水混凝土模板施工。
（1）新支模板成品保护：模板安装不得损伤成品彩色清水混凝土，注意对易磕碰
的阴、阳角的保护；当挂架、脚手架、吊篮等需与成品彩色清水混凝土表面接触时，应
使用垫板保护。
（2）上层接茬模板成品保护：
浇筑混凝土时，模板受混凝土侧压力产生细微变形会造成少量流浆，为防止上层墙
体浇筑时水泥浆流坠而污染下层外墙，先在已完工墙面上口凹槽内用透明胶带将 300mm
宽塑料布牢固粘贴在墙面上，再在塑料布上粘贴海绵条、支设模板、浇筑混凝土，使浆
水沿塑料布流至墙外。浇筑时对偶尔出现的流淌水泥浆立即擦洗干净。
（3）彩色清水混凝土模板安装过程中，应注意施工面成品保护；加强垃圾等杂物
管理措施，杜绝生活垃圾进入施工场地，减少施工场地模板切割量；当需要在施工面对
模板进行调整、切割时，必须采取底部铺设彩条布、四周遮挡等方式防止木屑进入已完
成模板构件内。
（4）当需要吊装时，吊装必须尽可能一次就位成功，不允许用撬杠、榔头、钢管
等敲、砸模板，以防模板变形。
（5）工作面已安装完毕的墙柱模板，吊装其它模板时不得碰撞；不准在预拼装模
板就位前作为临时依靠，以防止模板变形。工作面已安装完毕的平面模板，不可做临时
堆料和作业平台，防止平面模板标高及平面产生偏差。
（6）所有预留孔洞，埋件均应在支模前做好预埋，严禁事后剔凿、钻孔。
11.2.5. 模板拆除后成品保护
（1）彩色清水混凝土施工的最后环节、也是最为重要环节就是成品保护，拆模、
周转架料搬运等后续工序稍不注意就会损坏成品。待彩色清水混凝土成型后，应采取严
格的措施消除和避免彩色清水混凝土在施工过程中的污染和损坏。
100景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
（2）拆除模板时不得碰撞彩色清水混凝土饰面结构，不得乱扒乱撬，底模应满足
强度要求后拆模，拆模前应先退除对拉螺栓的两端扣件，拆下的模板应防止坠落、摔坏
或划伤墙面，尽量慢搬轻放。
（3）拆模时保证不碰撞彩色清水混凝土结构，不乱扒乱撬，底模在满足强度要求
后拆除。
（4）拆模后先用塑料薄膜将混凝土进行封严，以防表面污染。上层混凝土施工过
程中若有流浆，及时冲洗干净。
（5）外架拆除施工时注意对彩色清水混凝土的保护，避免损伤或污染彩色清水混
凝土表面。
（6）安装门窗等后续工序，不随意剔凿结构混凝土，对确需进行剔凿的，制定方
案进行处理。
（7）在混凝土交工前，用塑料薄膜保护外墙，以防污染，对易被碰触的部位及楼
梯、预留洞口、柱、门边、阳角，拆模后钉薄木条或粘贴硬塑料条进行全保护。对于清
水桶墙面地面至2.4m高的范围内用模板做硬质防护。考虑到拱廊顶部有钢结构焊接作
业及楼承板混凝土浇筑，为避免对拱廊清水混凝土表面造成污染，在拱廊顶部采用土工
布加12mm厚模板加保温样品进行全覆盖防止上部施工时污染，损伤拱廊顶部。如下图：
101景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
拱廊顶部成品保护示意图
102景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
12. 安全文明施工保证措施
12.1. 安全目标及管理体系
（1）建立健全安全管理组织保证体系，成立项目安全领导小组，项目经理为安全
生产第一责任人，项目生产经理具体负责日常安全施工。由项目经理、执行经理、生产
经理、安全总监、技术负责人、专业责任工程师、各劳务队伍等各方面人员组成安全保
证体系。建立健全的安全施工管理制度，明确各级安全职责，检查督促各级、各部门切
实落实安全施工责任制；组织全体职工的安全教育工作；定期组织召开安全施工会议、
巡视施工现场，发现隐患，及时解决。
（2）组织架构
安全管理组织机构图
项目经理
现场经理 技术总工
监督指导 方案编制
安全总监
方案交底
责任工程师 方案工程师
监督
各专业配属队伍施工管理人员
安全交底
各专业配属队伍作业人员
（3）管理人员职责
1）项目经理
序号 岗位职责
103景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
1 履行承担合同要求，确定安全管理目标，确保工程项目安全施工，对工程项目的安
全全面负责。
2 参与编制施工组织设计，建立项目安全生产保证体系，组织编制安全保证计划。
3 贯彻各项有关安全生产的法令、法规、规范和制度，落实施工组织设计中的安全技
术措施和资源的配置。
4 支持项目安全员及施工管理人员进行安全监督、检查和督促工作。
5 适时组织对工程项目部的安全体系评审和协调。
2）安全总监
序
岗位职责
号
1 落实安全生产各项工作，并对其负直接领导责任。
2 根据进度计划，编制安全生产措施计划，并监督实施。
3 落实措施经费及时投入、专款专用。
4 考核各级各类人员安全生产责任制的落实情况。
领导安全教育、培训、考核活动，听取、采纳合理化建议，开展重大安全活
5
动。
6 组织每周巡检、安全例会。
7 领导安全负责人、安全员开展监督检查工作，安排隐患整改。
8 组织大型机械设备、安全防护措施的检查、验收。
9 落实紧急救援预案、设备、设施，组织应急演练。
10 及时、如实上报事故，组织紧急抢救、保护现场，配合调查。
3）技术总工
序
岗位职责
号
1 负责安全技术管理工作，对项目安全生产负技术领导责任。
组织编制、审核、审批施共组织设计、方案、方案交底、修改措施时，必须包
2
含有针对性安全技术措施，以及超危大方案的专家论证。
3 及时解决安全技术措施执行中出现的问题。
4 审批安全方面的新材料、新工艺，并组织交底。
5 参加大型机械设备、安全防护措施的检查验收。
6 参加事故调查、分析、处理，制定重大隐患整改方案，并指导实施。
4）安全员
104景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
序
岗位职责
号
落实安全设施的设置，是否符合施工平面图的布置，是否满足安全生产的要
1
求；
2 对施工全过程的安全进行监督，纠正违章作业、配合有关部门排除安全隐患；
3 组织安全宣传教育和全员安全活动，监督劳保用品质量和正确使用；
4 组织安全生产教育以及实名制登记。
5）工长
序
岗位职责
号
1 向作业人员进行技术措施交底，组织实施技术措施；
2 对施工现场安全防护装置和设施进行检查验收；
对作业人员进行安全操作规程培训，提高作业人员的安全意识，避免产生安全
3
隐患；
4 发生重大或恶性工伤事故时，应保护现场，立即上报并参与事故调查处理。
6）分包人
序
岗位职责
号
1 分包人应认真履行分包合同中规定的安全生产责任和义务；
2 分包人对本施工现场的安全负责，并应保护环境；
3 遵守承包人的有关安全生产制度，服从承包人对施工现场的安全管理；
4 及时向承包人报告伤亡事故并参与调查，处理善后事宜。
12.2. 安全资源配置
序号 名称 序号 名称
1 安全帽 4 安全带
2 反光衣 5 劳保鞋
3 安全网 6 对讲机
12.3. 安全管理规定
12.3.1. 工人安全管理规定
（1）落实施工机械设备、安全设施、设备及防护用品进场的计划；
（2）落实现场施工人员；
（3）办理职工意外伤害保险；
（4）持证上岗
施工现场内的管理人员、特种作业人员必须持证上岗。对电工、焊工、施工升降机
105景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
械的装拆工人还应进行培训、考核并持相关有效证件上岗，由项目部办公室负责确认。
人员安全管理
12.3.2. 安全设施、设备、防护用品的检查验收规定
本工程工期紧，安全防护工作十分重要，对临边洞口，交叉作业的安全防护必须做
到防护明确、技术合理、经济适用、安全可靠。
（1）按照安全防护的技术措施方案执行。
（2）防护职现落实到人，具体由施工科、安全员、各施工班长负责操作。
（3）各类施工脚手架严格按照脚手架安全技术防护标准和规范搭设，脚手架立网
统一采用绿色密目网防护，密目网应绷拉平直，封闭严密。钢管脚手架不得使用严重锈
蚀、弯曲、压扁或有裂纹的钢管。脚手架不得钢木混搭。
（4）脚手架必须按楼层与结构拉接牢固，拉接点垂直距离不得超过 4米，水平距
离不得超过6米。拉接所用的材料强度不得低于双股8#铅丝的强度。高大脚手架不得使
用柔性材料进行拉接，在拉接点处设可靠支顶。
（5）脚手架的操作面必须满铺脚手板，离墙面不得大于 20厘米，不得有空隙和探
头板、飞跳板。施工层脚手板下一步架处兜设水平安全网，操作面外侧应设两道护身栏
杆，立挂安全网，下口封严，防护高度应为1.5米。
（6）脚手架必须保证整体结构不变形，纵向必须设置十字盖，十字盖宽度不得超
过7根立杆，与水平面夹角应为45-60度。
（7）外用首层进料口处应拱设长度不小于3-6米的防护棚，其它三个侧面必须采
取封闭措施，各层卸料平台出入口处均应设有安全门，通道两侧必须设有安全防护栏杆。
（8）建筑物楼层临边的四周，无围护结构时，必须设两道防护栏杆或一道，防护
栏杆并立挂安全网封闭。
（9）建筑物的出入口处应搭设长 3-6米，宽于出入通道两侧各 1米的防护棚，棚
顶应满铺不小于5厘米的脚手板，非出入口和通道两侧必须封闭严密。
12.3.3. 施工现场安全用电规定
（1）建立现场临时用电检查制度，按现场临时用电管理规定对现场的各种线路和
设施进行定期检查和不定期抽查，并将检查、抽查记录存档。
（2）现场采用双路供电系统，确保电源供应。临时配电线路必须按规范架设，架
空线必须采用绝缘导线，不得采用塑胶软线，不得成束架空敷设，也不得沿地面明敷设。
（3）施工机具、车辆及人员，应与内、外电线路保持安全距离。达不到规范规定
106景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
的最小距离时，必须采用可靠的防护措施。
（4）配电系统必须实行分级配电。现场内所有电闸箱的内部设置必须符合有关规
定，箱内器必须可靠、完好，其选型、定值要符合有关规定，开关电器应标明用途。电
闸箱内电器系统须统一式样、统一配制，箱体统一刷涂桔黄色，并按规定设置围栏和防
护棚，流动箱与上一级电闸箱的联接，系用外插联接方式。
（5）独立的配电系统必须按部颁标准采用三相五线制的接零保护系统，非独立的
系统可根据现场的实际情况采取相应的接零或接地或保护方式。各种电气设备和电力施
工机械的金属外壳、金属支架和底座必须按规定采取可靠的接零或接地保护。
（6）在采用接地和接零保护方式的同时，必须设两级漏电保护装转置，实行分级
保护，形成完整的保护系统。漏电保护装置的选择应符合规定。
（7）各种高大设施必须按规定装设避雷装置。
（8）电动工具的使用应符合国家标准的有关规定。工具的电源线、插头和插座应
完好，电源线不得任意接长和调换，工具的外绝缘应完好无损，维修和保管应由专人负
责。
（9）施工现场的临时照明一般采用220V电源照明，结构施工时，应在楼板施工中
预埋线管，临时照明和动力电源应穿插布线，必须按规定装设灯具，并在电源一侧加装
漏电保护器。
（10）电焊机应单独设开关。电焊机外壳应做接零或接地保护。施工现场内使用的
所有电焊机必须加装电焊机触电保护器。电焊机一次线长度应小于 5米，二次线长度应
小于30米。接线应压接牢固，并安装可靠防护罩。焊把线应双线到位，不得借用金属
管道、金属脚手架、轨道及结构钢筋作回路地线。焊把线无破损，绝缘良好。电焊机设
置地点应防潮、防雨、防砸。
12.3.4. 中小型机械的使用规定
本工程所用机械较多，在施工过程中必须加强对施工现场中、小型机械设备安全运
行的管理。
（1）项目部指派机管员负责机械使用前的验收工作，平时做好机械运行情况检查。
（2）中、小型机械操作人员必须持有效证件上岗。
（3）按规定搭设机械防护棚。
（4）用电机械、设备必须接地和接零，随机开关灵敏可靠。
（5）督促机械操作人员做好定期检查、保养及维修工作，并做好运转保养记录。
107景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
（6）机械设备的防护装置必须齐全有效，严禁带病运转。
（7）固定机械设备和手持移动用电工具，必须实施二级漏电保护。
（8）中、小型机柢必须做到定机、定人、定岗位。
12.3.5. 消防、保卫管理规定
保障施工现场的防火安全，以利施工作业的顺利进行是安全生产的重要组成部分。
（1）在防火领导小组的监督下，按照防火制度对重点部位进行检查，发现火险隐
患必须立即消除。
（2）严格遵守有关消防、保卫方面的法令、法规，配备专兼职消防保卫人员，制
定有关消防管理制度，完善消防设施，消防事故隐患。
（3）施工现场必须配备足够的消防器材，由专人负责维护、管理、定期更新，保
证完好。
（4）坚持现场用火审批制度，电气焊工作要有灭火器材，操作岗位上禁止吸烟，
对易燃、易爆物品的使用要按规定执行，指定专人设库存放分类管理。
（5）明火作业，监护人及灭火器材到位。
（6）以下重点部位专人监管：木工间、危险品仓库、配电间、食堂、宿舍。
（7）新工人进场后，要和安全教育一起进行防火教育，重点工作设消防保卫人员，
施工现场值勤人员昼夜值班，搞好“四防”工作。
（8）把消防安全、保卫工作在此项目上提高到政治影响的高度上去考虑，现场杜
绝任何可能出现的安全隐患，这是我们进入现场施工压倒一切的重要工作。
108景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
13. 绿色施工保证措施
13.1. 环境管理目标
（1）污水、噪声、粉尘、有毒有害废弃物排放受控，无相关方重大投诉事件
（2）注重节约能源和自然资源
（3）现场环境因素控制目标和指标
序号 目 标 指 标
生活及生产污水 施工现场生产、生活污水排放前无明显悬浮物；污水中
1
排放达标 cod小于200mg/L。
施工现场扬尘符
2 现场1.5m以上目测无尘，现场地面平整坚实无浮土。
合要求
施工现场有毒有害废弃物单独封闭存放,委托具有资质的
单位负责清运、消纳，处理率100％。
有毒有害废弃物
3
依法处置
固定场所有毒有害废弃物单独封闭存放,委托具有资质的
单位负责清运、消纳，处理率100％。
合理使用办公用水电，注意节约，杜绝浪费；
注重节约能源和 纸张分类管理，双面使用。
4
自然资源
工程主材不超过定额消耗，尽量回收利用上一工序的废弃
料。
噪声污染减少对
5 居民区噪声昼夜不大于70db 夜间不大于55db。
周边居民影响
光污染对周边居 对周边居民无影响，夜间施工强光，电焊弧光不直照居民
6
民无影响 区。
施工及生活用水
7 无滴、跑、冒、漏发生。
节能降耗
13.2. 环境因素的识别及控制
识别环境因素应考虑的三种状态、三种时态和六个方面：
（1）三种状态包括：
正常状态：指固定、例行且计划中的作业程序。
异常状态：指在计划中、然而不是例行的作业。
紧急状态：指可能或已发生的紧急事件。
（2）三种时态包括：
过去：以往遗留的环境问题。
现在：现在正在发生的，并持续到未来的环境问题。
将来：不可预见何时发生且对环境造成较大影响。
（3）六个方面：向大气的排放、向水体的排放、废物管理、土体污染、原材料和自
109景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
然资源的利用、其他当地环境问题和社区性问题。
110景德镇城区老瓷厂改造项目-陶溪明珠工程 砖-砼复合陡曲面彩色清水混凝土拱廊专项施工方案
14. 附图
14.1. 附件一 拱廊架体立面布置图
14.2. 附件二 拱廊架体节点设计图
14.3. 附件三 架体安全计算书
111
