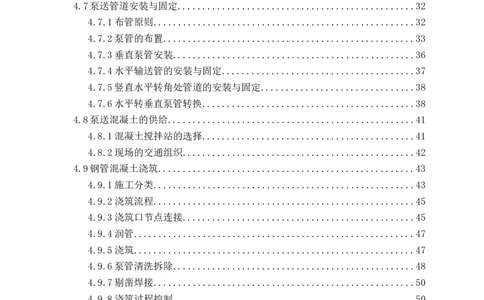

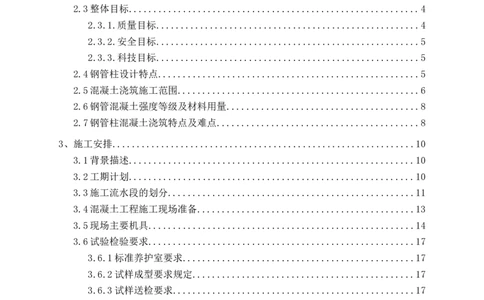

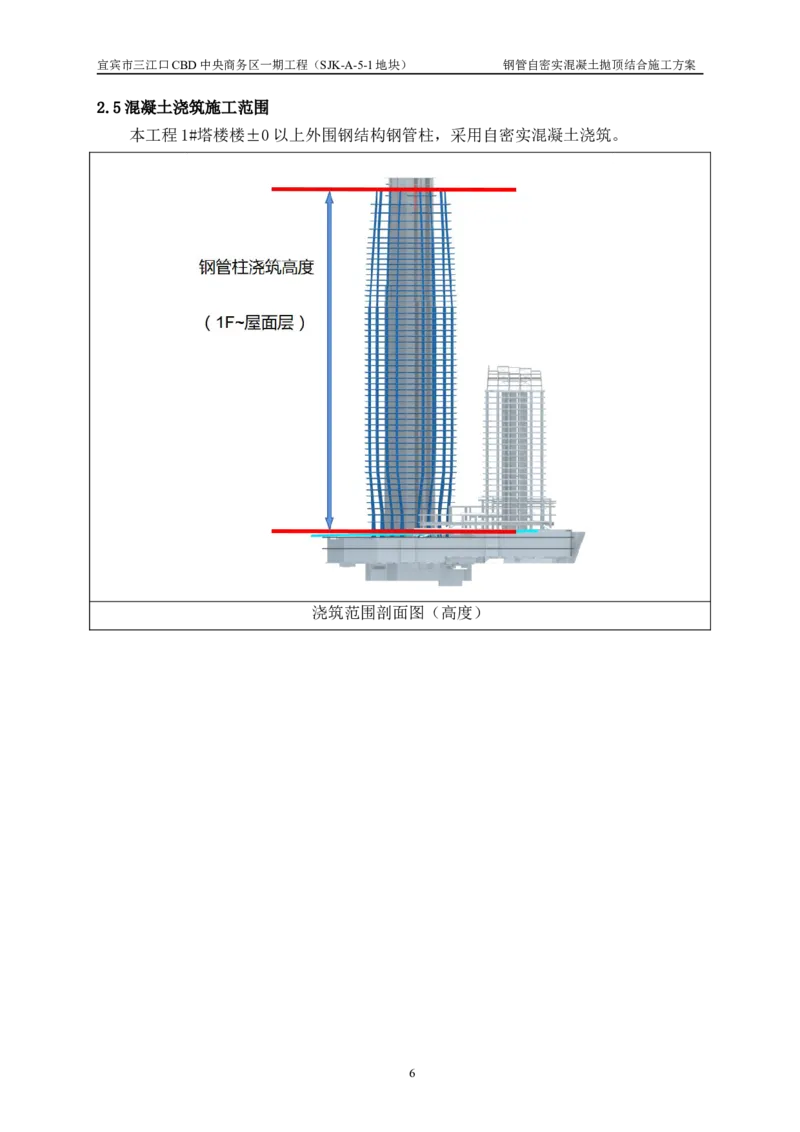

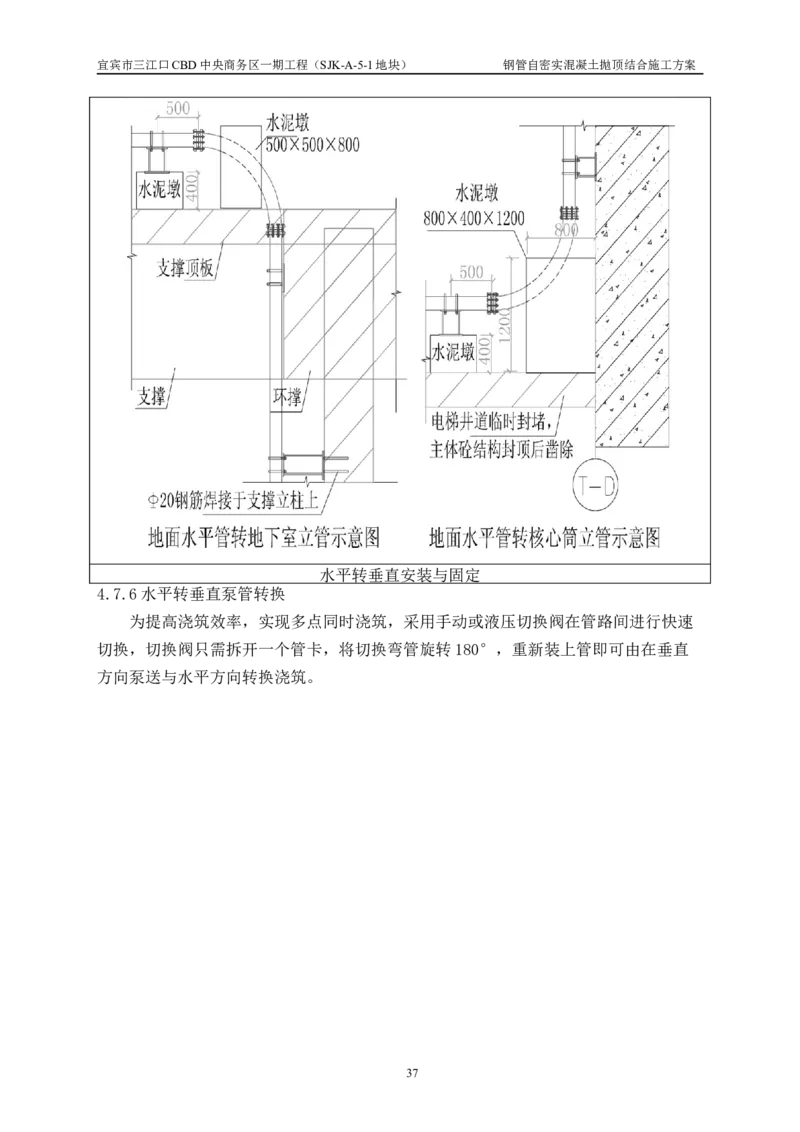

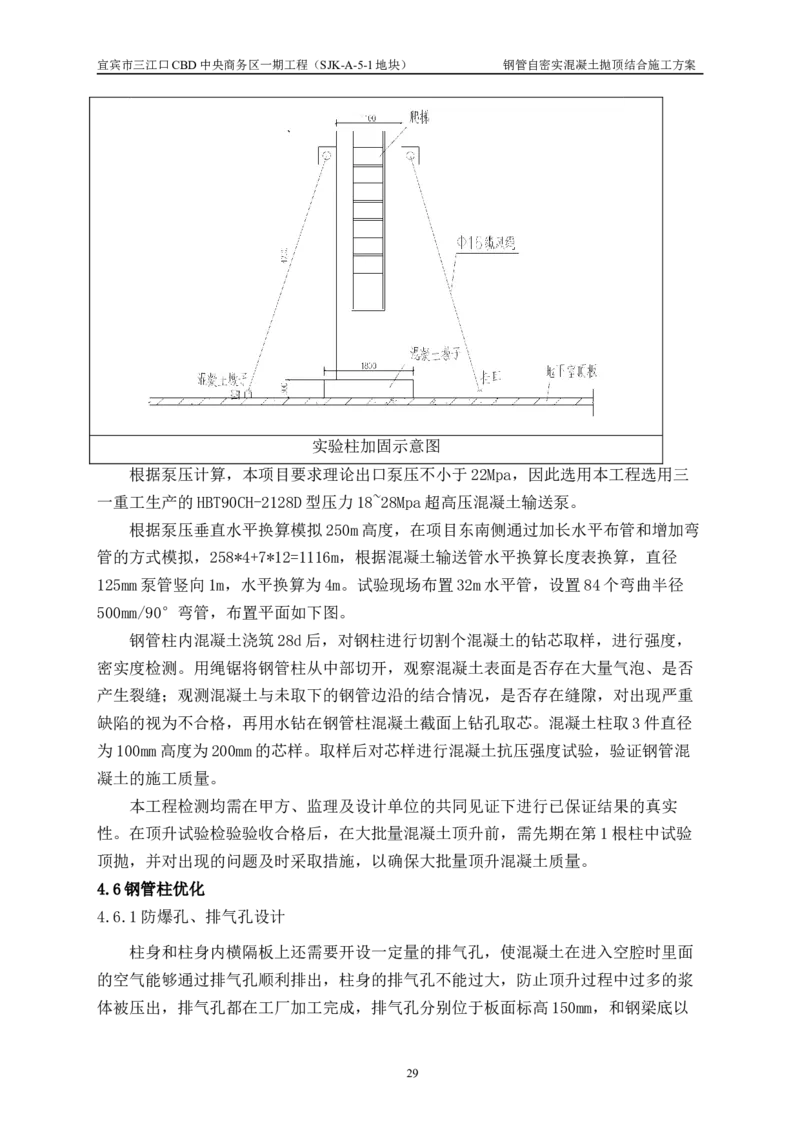

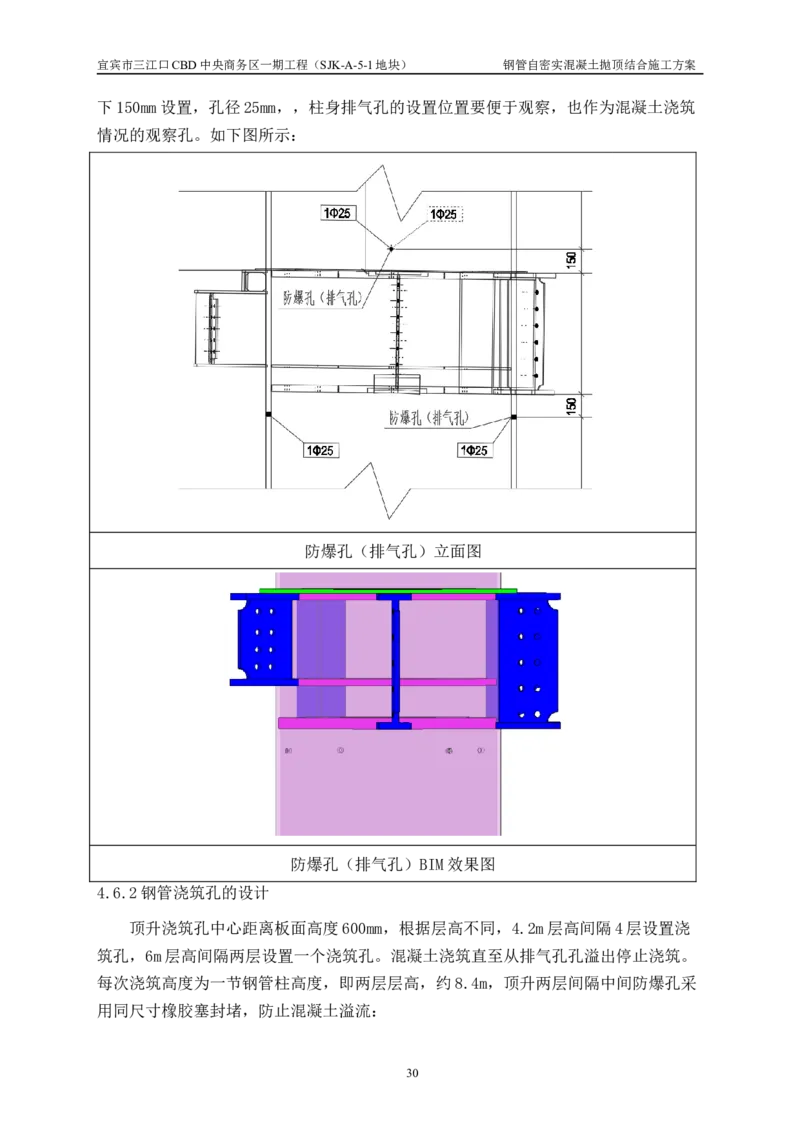

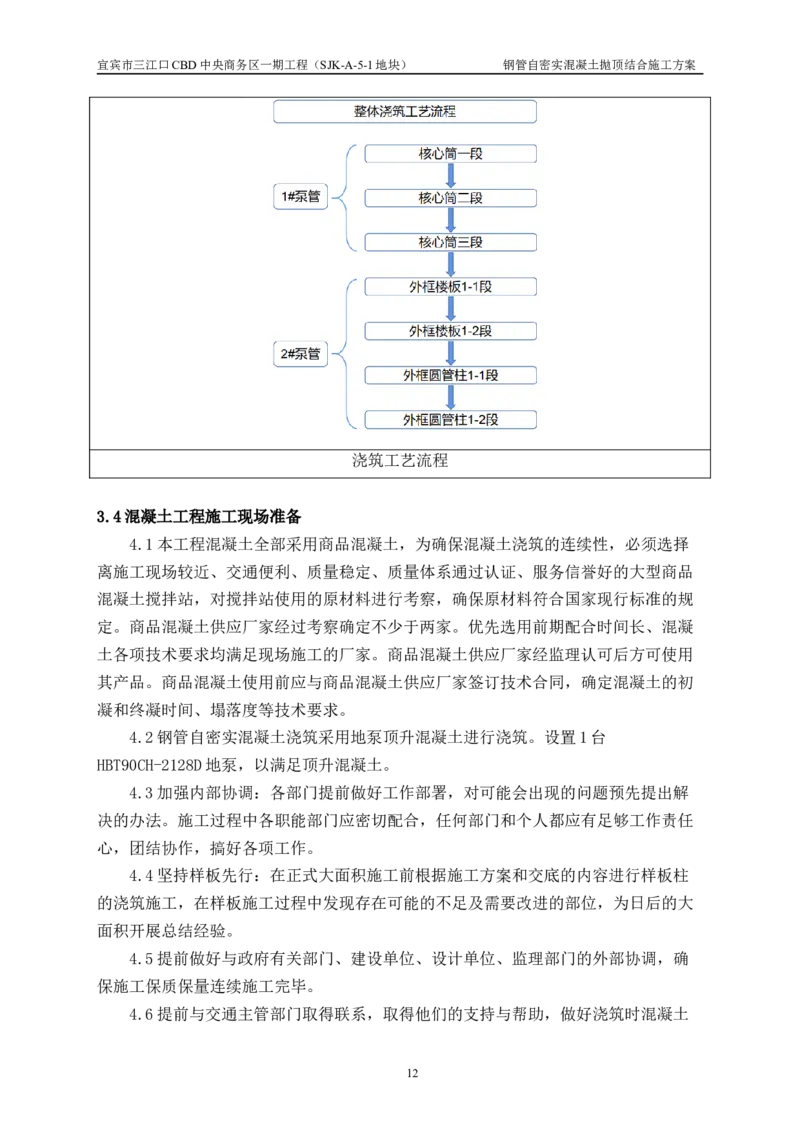

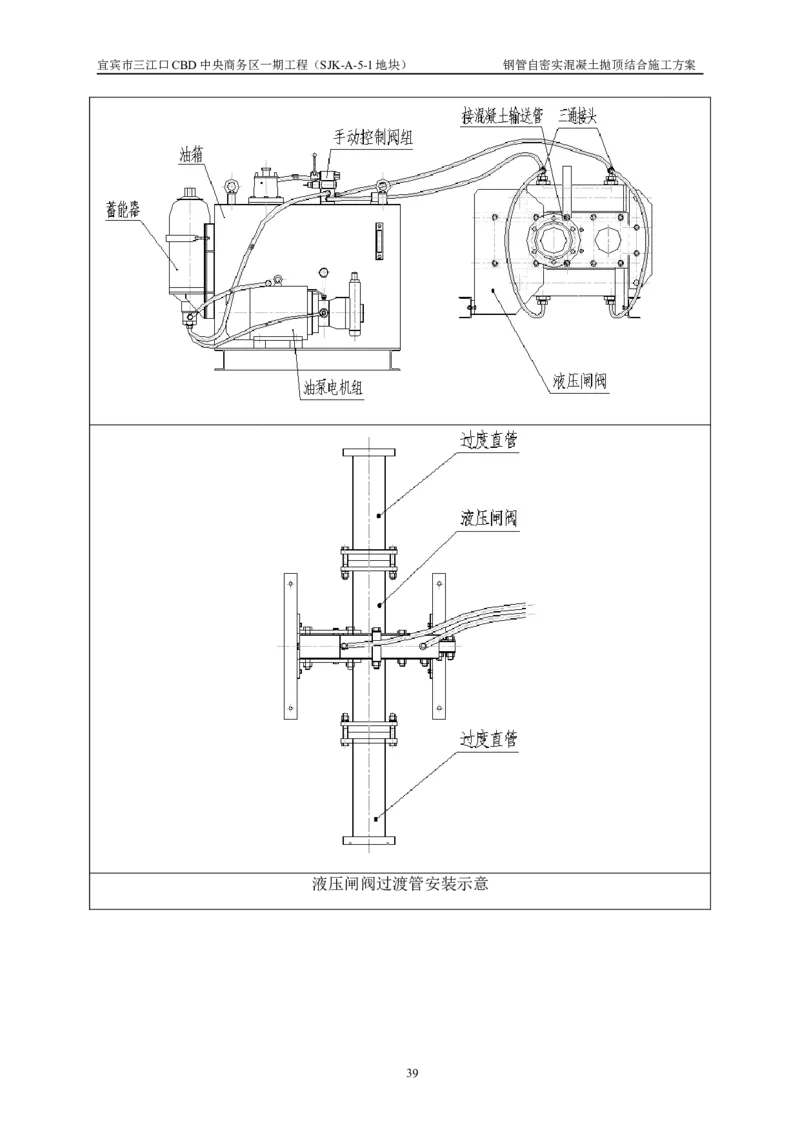

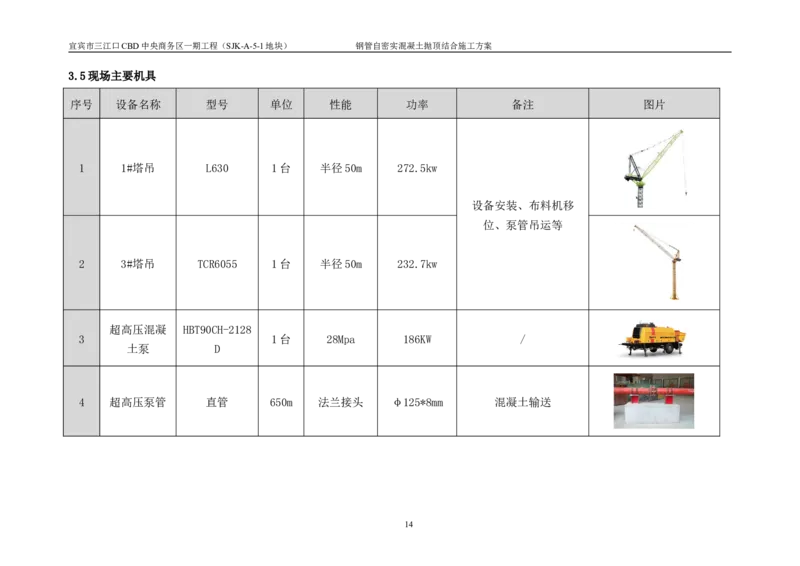

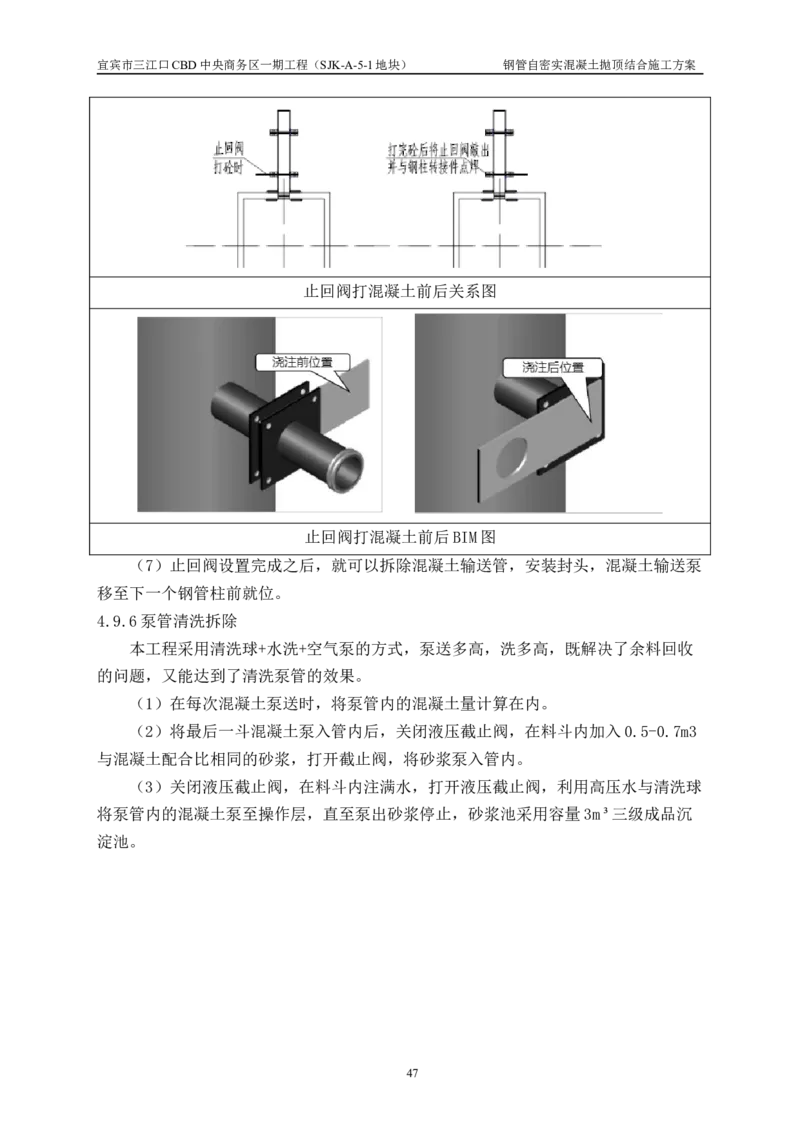

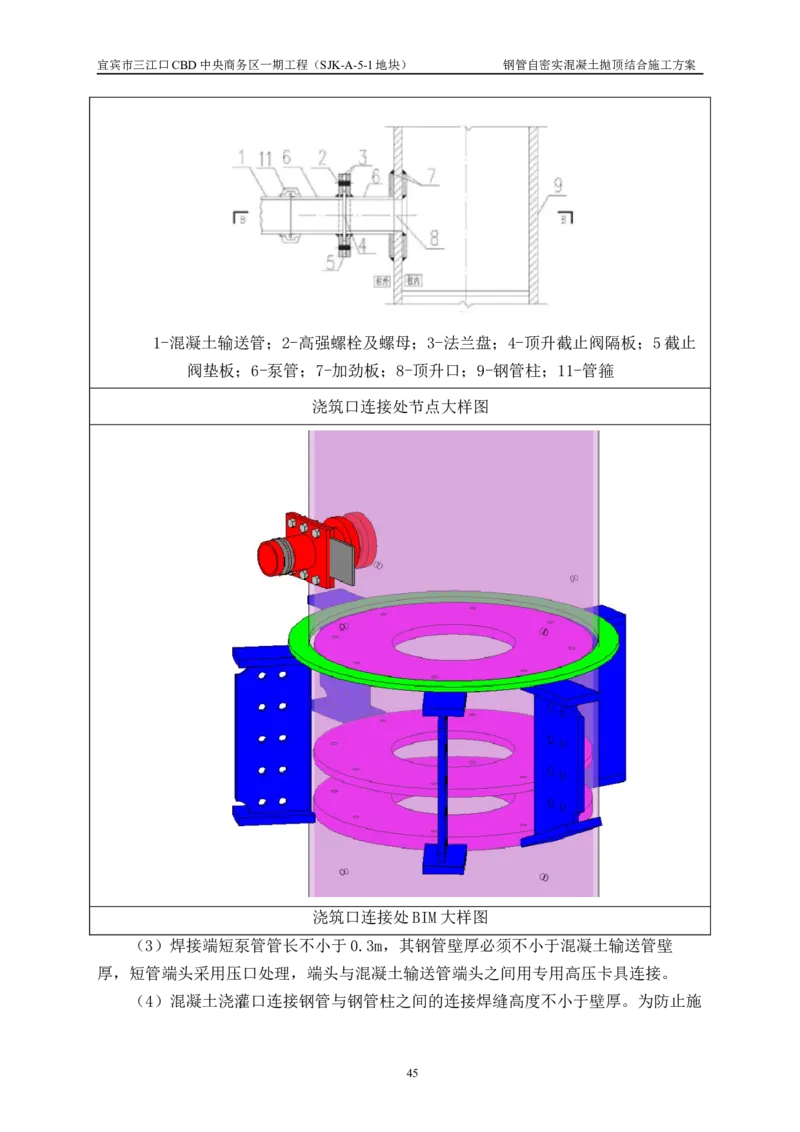

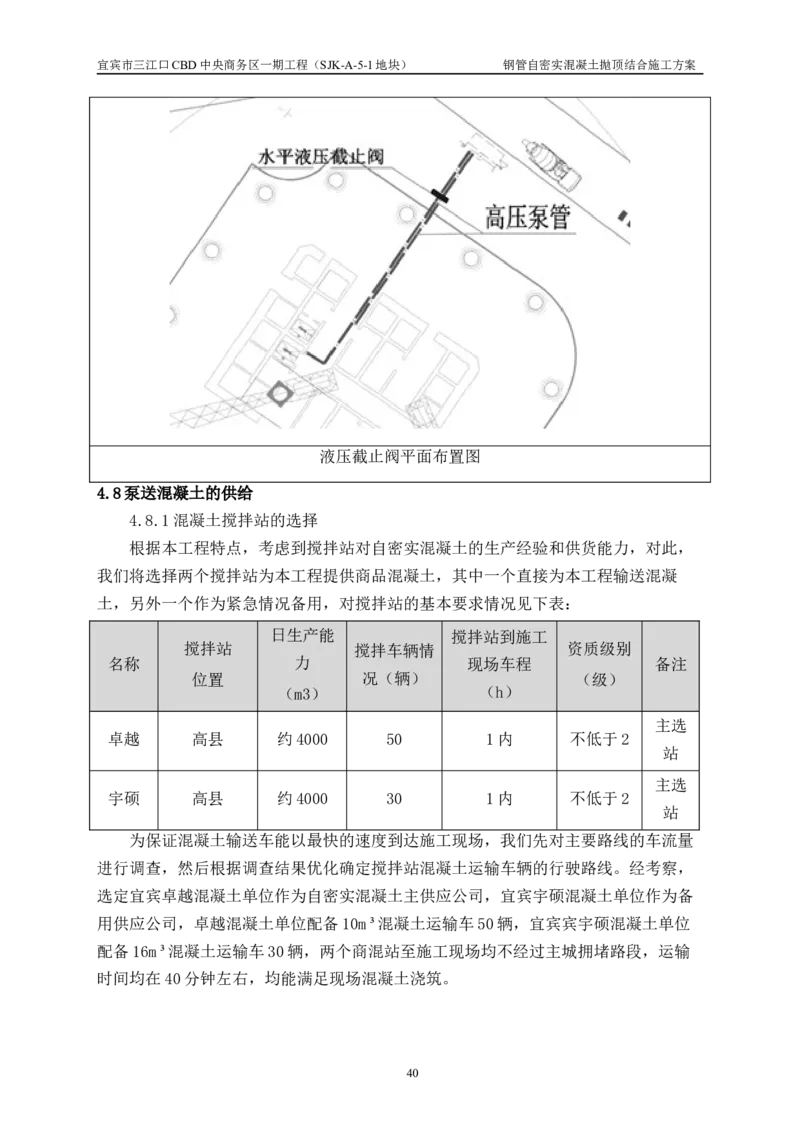

宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 编号： 宜宾市三江口 CBD 中央商务区一期工程（SJK-A-5-1 地 块） 钢管自密实混凝土抛顶结合 专项施工方案 编制： 刘跃勇 审核： 唐仕川 审批： 赵俭学 中国建筑一局（集团）有限公司 二○二三年七月宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 目录 1、编制依据...............................................................1 1.1施工组织设计.......................................................1 1.2施工图纸...........................................................1 1.3主要规程、规范.....................................................1 2、工程概况...............................................................2 2.1各参建单位信息.....................................................3 2.2设计概况...........................................................4 2.3整体目标...........................................................4 2.3.1.质量目标......................................................4 2.3.2.安全目标......................................................5 2.3.3.科技目标......................................................5 2.4钢管柱设计特点.....................................................5 2.5混凝土浇筑施工范围.................................................6 2.6钢管混凝土强度等级及材料用量.......................................8 2.7钢管柱混凝土浇筑特点及难点.........................................8 3、施工安排..............................................................10 3.1背景描述..........................................................10 3.2工期计划..........................................................10 3.3施工流水段的划分..................................................11 3.4混凝土工程施工现场准备............................................13 3.5现场主要机具......................................................14 3.6试验检验要求......................................................17 3.6.1标准养护室要求...............................................17 3.6.2试样成型要求规定.............................................17 3.6.3试样送检要求.................................................17 3.7施工人员组织......................................................18 3.7.1项目管理人员.................................................18 3.7.2现场施工人员.................................................18 4、主要施工方法及措施....................................................20 4.1整体施工工艺流程..................................................20 4.2钢管自密实混凝土原料选择、配合比及拌合物性能的要求................20 4.2.1原材料.......................................................20 4.2.2混凝土的设计配合比要求.......................................22 2宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 4.2.3混凝土性能...................................................23 4.3泵车选型、布置....................................................26 4.3.1泵车的选型...................................................26 4.4混凝土泵管系统的选择及布置........................................28 4.5施工前模拟实验....................................................29 4.6钢管柱优化........................................................30 4.6.1防爆孔、排气孔设计...........................................30 4.6.2钢管浇筑孔的设计.............................................31 4.7泵送管道安装与固定................................................32 4.7.1布管原则.....................................................32 4.7.2泵管的布置...................................................33 4.7.3垂直泵管安装.................................................36 4.7.4水平输送管的安装与固定.......................................37 4.7.5竖直水平转角处管道的安装与固定...............................38 4.7.6水平转垂直泵管转换...........................................38 4.8泵送混凝土的供给..................................................41 4.8.1混凝土搅拌站的选择...........................................41 4.8.2现场的交通组织...............................................42 4.9钢管混凝土浇筑....................................................43 4.9.1施工分类.....................................................43 4.9.2浇筑流程.....................................................45 4.9.3浇筑口节点连接...............................................45 4.9.4润管.........................................................47 4.9.5浇筑.........................................................47 4.9.6泵管清洗拆除.................................................48 4.9.7剔凿焊接.....................................................50 4.9.8浇筑过程控制.................................................50 5、质量保证措施..........................................................50 5.1机械保证..........................................................50 5.2样板制............................................................50 5.3原材料质量控制措施................................................51 5.4现场施工质量控制措施..............................................51 5.5钢管混凝土检测....................................................51 5.5.1敲击法.......................................................52 3宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 5.5.2切割破损检验法...............................................52 5.5.3钻样检验法...................................................52 5.6季节性混凝土施工控制措施..........................................52 5.6.1混凝土夏季施工措施...........................................52 5.7质量检验与验收....................................................53 5.7.1质量检验.....................................................53 5.7.2质量验收.....................................................53 6、安全文明环保措施......................................................53 6.1安全保证措施......................................................53 6.2文明施工与环保措施................................................54 7、应急预案..............................................................55 7.1堵管的处理........................................................55 7.2人为环境因素处理..................................................55 7.3机械故障的处理....................................................55 8、计算书................................................................55 8.1泵送压力计算书....................................................55 8.2泵管选型计算......................................................57 8.3设计复核验算确认函................................................58 9、附件..................................................................59 附件一、混凝土进场质量验收记录........................................59 附件二、钢管内混凝土浇筑检验批质量验收记录............................59 4宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 1、编制依据 1.1施工组织设计 《宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块）施工组织设计》 1.2施工图纸 项目名称 图纸名称 图纸编号 出图日期 宜宾市三江口CBD中央商 建筑图 A-W-FP-001~056 2019.6 务区一期工程（SJK-A-5- 结构图 S-W-CO-FP001~066 2019.6 1地块） 1.3主要规程、规范 序号 类别 名称 版本编号 混凝土结构设计规范 GB50010-2010 混凝土结构工程施工质量验收规范 GB50204-2015 混凝土结构工程施工规范 GB50666-2011 混凝土外加剂应用技术规程 GB50119-2013 国家规范及 1 混凝土质量控制标准 GB50164-2011 标准 混凝土结构试验方案标准 GB50152-2012 混凝土强度检验评定标准 GB/T50107-2010 钢管混凝土工程施工质量验收规范 GB50628-2010 建筑工程施工质量验收统一标准 GB50300-2013 普通混凝土配合比设计技术规程 JGJ55-2011 自密实混凝土应用技术规程 JGJ/T283-2012 行业规范及 混凝土泵送施工技术规程 JGJ/T10-2011 2 标准 建筑施工高处作业安全技术规范 JGJ/80-2016 高抛免振捣混凝土应用技术规范 JGJT296-2013 混凝土泵送施工技术规程 JGJ/T10-2011 2、工程概况 工程位于四川省宜宾市三江口片区，地处中心城区三江交汇的核心位置。本工程 包含一栋250m的超高层塔楼(1号楼)、一栋105m的高层塔楼(2号楼)，以及裙楼(最 高点标高27.500m)和地下室。总建筑面积约26万平m 1宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 项目效果图（一） 项目效果图（二） 功能概况表 1号楼建筑概况 2号楼建筑概况 楼层 功能分区 楼层 功能分区 -L4~-L2 车库、设备用房 -L3~-L1 车库、设备用房 -L1 餐厅、物管用房、设备用房 L1 车库、设备用房 L1~L3 酒店办公、设备用房 12~L3 商业 L4~L20 办公低区 L4~L24 办公 2宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 L21~L32 办公中区 RF 设备用房 L33~L42 办公高区 / / L43~L57 客房、办公、设备用房 / / RF 设备用房 / / 部位 结构类型 钢管混凝土柱-钢结构梁-钢筋混凝土核心筒 1号塔楼 另外：4～11层核心筒内设计有钢梁，6～12层核心筒及外框架均有 预应力。（楼板为无粘接预应力，剪力墙为有粘接预应力） 2号塔楼 钢筋混凝土框架-核心筒结构 裙楼 框架结构 基础 1#塔楼筒体采用工程桩+筏板基础，裙楼框架柱采用独立基础形式。 2.1各参建单位信息 宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地 项目名称 块） 工程地点 宜宾市叙州区三江口 建设单位名 宜宾华侨城三江置业有限公司 称 监理公司名 四川良友建设咨询有限公司 称 监督单位名 宜宾市叙州区建设工程质量安全监督站 称 设计单位名 中国建筑西南设计研究院有限公司 称 勘察单位 中国建筑西南勘察设计研究院有限公司 总承包单位 中国建筑一局（集团）有限公司 2.2设计概况 序 项 目 内 容 号 建筑面积 总建筑面 占地面 1 260347m² 19543 m² （㎡） 积 积 2 1号楼层数 地下 4层 地上 57层 3宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 3 2号楼层数 地下 3层 地上 24层 4 裙楼层数 地下 3层，局部4层 地上 3层，局部5层 5 1号楼基础类型 桩基础+筏板基础 6 基础类型 2号楼基础类型 筏板基础 7 裙楼基础类型 独立基础+抗水板 钢管混凝土柱+钢结构梁+核 8 1号楼结构类型 心筒 结构形式 9 2号楼结构类型 钢筋混凝土框架+核心筒 10 裙楼结构类型 框架结构 11 混凝土强度 钢管柱：C55/C60 地基基础设计等 12 设计使用年限 50年 甲级 级 13 抗震设防烈度 7度 建筑场地类别 二类 2.3整体目标 2.3.1.质量目标 （1）整体质量方针：过程精品，质量重于泰山 （2）整体质量目标：确保“酒都奖”、“天府杯”金奖、创“鲁班奖” 2.3.2.安全目标 （1）确保四川省“观摩工地” （2）确保全国安全生产标准化项目 （3）确保国际安全奖 2.3.3.科技目标 （1）局级优秀施工方案3篇，局级优秀施工组织设计1篇 （2）省级施工工法3项，局级工法3项 （3）发明专利5项、实用新型专利8项 2.4钢管柱设计特点 外框钢管混凝土钢柱立面设计：4F以下为直柱、4F～11F为8º斜柱、11F～22F为 1º斜柱、22F～33F为直柱、33F～44F为1º斜柱、44F～57F为3º斜柱。根据设计深化 图设置内环隔板，每块内隔板设置8个直径30mm排气孔。每层钢柱外立面设置防爆孔 兼溢流观察孔使用，设置位置为于钢梁底部与顶部上下150mm，孔径25mm，对称错开 布置，每层每根钢柱设置4个详下图 4宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 （1）钢管柱设计概况： 型号（截 类型 标高（m） 混凝土强度 面）（mm） -0.050~50.600（一层楼面~12层楼面） 1800X45 50.600~93.250（12层楼面~22层楼面） 1650X35 钢管 36.250~122.650(22层楼面~29层楼面） 1500X30 C60 混凝 122.650~152.700（29层楼面~36层楼面） 1400X25 土柱 152.700~186.950（36层楼面~42层楼面） 1250X25 截面 152.700~186.950（42层楼面~44层楼面） 1250X25 表 186.950~249.050(44层楼面~大屋面层楼 C55 1100X20 面 （2）钢管柱设计图： 内隔板立面图 内隔板俯视图 钢管柱环板剖面BIM效果图 钢管柱BIM效果图 5宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 2.5混凝土浇筑施工范围 本工程1#塔楼楼±0以上外围钢结构钢管柱，采用自密实混凝土浇筑。 浇筑范围剖面图（高度） 6宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 钢管柱浇筑范围BIM三维图 2.6钢管混凝土强度等级及材料用量 1#楼圆管柱概况表 部位/混凝土等级 C60自密实m³ C55自密实m³ 合计m³ 1-2层 440 / 440 3-41层 5158 / 5158 42层~屋面层 / 1123 1123 合计 5600 1123 6723 钢柱最大单根混凝土体积 13m³ 钢柱最小单根混凝土体积 4m³ 钢柱整层最大混凝土体积 208m³ 钢柱整层最小混凝土体积 64m³ 2.7钢管柱混凝土浇筑特点及难点 序号 施工重难点 解决措施 7宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 1、根据规范要求与当地材料限制，综合分析 采用高抛+顶升自密实混凝土方式，每次高抛 +顶升高度不超过两层且不超9m。 混凝土高度250m如何进行一泵 1 2、选用两套125*8mm规格高压泵管，满足整 到顶施工技术是策划重难点 体浇筑量。 3、优化配合比控制现场浇筑持续时间。 4、选择有经验泵送工，控制过程泵送压力。 项目属于宜宾地区首个超高层 1、选择当骨料，外加剂等原材料进行考察。 项目，当地距离项目较近的仅 地两家实力较强商混站供应，重点对当地粗 两家商混站，到项目时间基本 骨料。 都在40-50分钟，且均无高强度 2、进行混凝土适配，控制混凝土自密实性、 2 混凝土泵送的配合比经验，同 流动性、可泵性、低收缩性和较低的流动性 时也无超高泵送钢管自密实顶 损失率、强度，泵送性能。 升混凝土的经验，属地的材料 3、对混凝土强度，流动性和易性，泵送进行 资源比较匮乏。 1:1试验模拟。 1、现场布置2套泵管，减少弯管及转弯布 置，一套泵管负责核心筒浇筑施工，一套负 超高层泵送压力较大，泵管的 责外框楼承板及钢管柱混凝土浇筑。 3 平面竖向布置及加固是施工控 2、对泵送压力进行验算，水平方向采用混凝 制重难点 土墩，竖向在剪力墙预埋钢板，对泵管支架 进行焊接加固。 1、最大出口压力达到23Mpa，选用三一重工 混凝土浇筑最高高度为250m， 生产的HBT90CH-2128D型超高压柴油混凝土 4 选择何种泵送机械是重点控制 输送泵1台，泵送压力低压满足18Mpa高压 措施 达到28Mpa可根据现场情况进行压力调整。 1、优化钢结构环板排气孔直径大小，环板排 钢管柱混凝土浇筑实体质量控 气孔大于粗骨料最大粒径25mm，及外壁排气 制是过程控制重难点，如何保 孔位置。 5 证每个空腔内的混凝土浇筑密 2、优化为自密实混凝土。 实。 3、进行1:1模拟试验，对试验钢管柱进行切 割检验。 8宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 4、采用敲击法进行检测。 泵送压力较大钢管柱变形控制 1、根据泵送压力对钢管壁厚进行验算，对节 6 是施工控制难点 点进行加强处理。 地上结构采用钢结构与混凝土 组合结构形式，这种结构施工 1、核心筒与外框及钢管柱进行流水作业，保 7 需要钢结构专业与土建专业的 证浇筑连续性。 密切配合 3、施工安排 3.1背景描述 项目核心筒采用爬模施工技术，竖向运输采用两台动臂塔吊，外框为钢结构形 式，爬模占用高度约6层，塔吊外挂位置占用4层，钢结构施工晚于核心筒4层，钢 梁安装与楼承板浇筑相差2层，钢管柱施工预留4层，为减少钢管柱开孔，焊接次 数，减少浇筑次数，采用高抛两层+顶升两层结合方式（整体浇筑高度不超过9m）进 行混凝土浇筑完成外框钢结构。 结构施工关系BIM图 3.2工期计划 外框圆管柱混凝土浇筑进度安排 钢管直径 时间安排 序号 项目 备注 mm （天） 1 设计配合比优化 / 10 材料配合验算 9宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 2 现场模拟试验 / 30 包含检测取样 3 泵管架设 / 1 随进度 4 1号楼外围圆管柱1~2层 2.5 5 1号楼外围圆管柱3~6层 1800 6 6 1号楼外围圆管柱7~10层 6 1号楼外围圆管柱11~14 7 1800/1650 6 层 1号楼外围圆管柱15~18 8 5 层 1650 1号楼外围圆管柱19~22 9 5 层 钢管柱混凝土 1号楼外围圆管柱23~26 10 5 浇筑施工，随 层 1500 核心主体结 1号楼外围圆管柱27~30 11 5 构，与外框结 层 构、外框楼承 1号楼外围圆管柱31~34 12 1400 5 板流水施工， 层 待主体结构施 1号楼外围圆管柱35-38 工进度满足抛 13 5 层 顶施工条件进 1号楼外围圆管柱39-42 行钢管柱混凝 14 1250 5 层 土浇筑。 1号楼外围圆管柱43~46 15 5 层 1号楼外围圆管柱47~50 16 5 层 1号楼外围圆管柱51~53 17 5 层 1100 1号楼外围圆管柱54~55 18 5 层 19 5 1号楼外围圆管柱56~58 1 0宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 层 20 拆除泵管 / 7 / 21 拆除混凝土墩 / 3 / 3.3施工流水段的划分 本工程主楼钢管柱浇筑，分为2个流水段。钢管混凝土浇筑按外-1、外-2划分为 2个流水段，顶升钢管柱一次浇筑数量为八根，共57层，高抛+顶升次数，52层以下 每4层进行预留抛顶孔，预留13层，分两次流水段浇筑，顶抛26次，52层以上每2 层进行抛顶预留孔。 主楼钢柱顶升施工流水段划分及施工工艺流程： 混凝土浇筑范围分段平面图 1 1宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 浇筑工艺流程 3.4混凝土工程施工现场准备 4.1本工程混凝土全部采用商品混凝土，为确保混凝土浇筑的连续性，必须选择 离施工现场较近、交通便利、质量稳定、质量体系通过认证、服务信誉好的大型商品 混凝土搅拌站，对搅拌站使用的原材料进行考察，确保原材料符合国家现行标准的规 定。商品混凝土供应厂家经过考察确定不少于两家。优先选用前期配合时间长、混凝 土各项技术要求均满足现场施工的厂家。商品混凝土供应厂家经监理认可后方可使用 其产品。商品混凝土使用前应与商品混凝土供应厂家签订技术合同，确定混凝土的初 凝和终凝时间、塌落度等技术要求。 4.2钢管自密实混凝土浇筑采用地泵顶升混凝土进行浇筑。设置1台 HBT90CH-2128D地泵，以满足顶升混凝土。 4.3加强内部协调：各部门提前做好工作部署，对可能会出现的问题预先提出解 决的办法。施工过程中各职能部门应密切配合，任何部门和个人都应有足够工作责任 心，团结协作，搞好各项工作。 4.4坚持样板先行：在正式大面积施工前根据施工方案和交底的内容进行样板柱 的浇筑施工，在样板施工过程中发现存在可能的不足及需要改进的部位，为日后的大 面积开展总结经验。 4.5提前做好与政府有关部门、建设单位、设计单位、监理部门的外部协调，确 保施工保质保量连续施工完毕。 4.6提前与交通主管部门取得联系，取得他们的支持与帮助，做好浇筑时混凝土 1 2宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 运输车辆的协调管理工作。 4.7混凝土浇筑时间应躲开交通高峰期。 4.8现场配备完善的对讲系统，提高工作效率，有问题及时传达、沟通、解决。 1 3宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 3.5现场主要机具 序号 设备名称 型号 单位 性能 功率 备注 图片 1 1#塔吊 L630 1台 半径50m 272.5kw 设备安装、布料机移 位、泵管吊运等 2 3#塔吊 TCR6055 1台 半径50m 232.7kw 超高压混凝 HBT90CH-2128 3 1台 28Mpa 186KW / 土泵 D 4 超高压泵管 直管 650m 法兰接头 φ125*8mm 混凝土输送 1 4宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 5 超高压泵管 直管 100m 压槽接头 φ125*8mm 楼承板混凝土输送 法兰(压槽) 6 泵管接头 90°弯管 10个 φ125*8mm 混凝土输送 接头 法兰(压槽) 7 泵管接头 135°弯管 10个 φ125*8mm 混凝土输送 接头 8 废水斗 / 1个 3m³ / 泵管清洗 超高压液压 9 截止阀+液压 125A 4套 / φ125*8mm 开关控制 泵站 10 空气压缩机 奥突斯 1台 280L/min 3200w 关闭管道 1 5宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 混凝土运输 11 祥瑞 15辆 10m³ m3/min≥1 混凝土运输 车 12 地磅 / 1台 23m / 过磅称重 1 6宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 3.6试验检验要求 3.6.1标准养护室要求 （1）标准养护室应安装样品架、自动温湿度控制设备和干湿温度计。 （2）为方便试块的存取和管理，宜对每个样品架及层位进行编号。 （3）混凝土现场标准养护室要求养护温度20+2C相对湿度95%以上，试验器具准 备见下表： 序号 名称 单位 数量 备注 1 混凝土振动台 台 1 / 2 混凝土试模 组 10 / 3 标准养护室温控仪 套 1 / 4 大气温度计 个 1 / 5 坍落度筒 个 1 / 6 扩展度盘 个 1 / 7 喷雾器 个 1 / 8 空调 台 1 冷暖两用 9 宽试块架 个 3 / 3.6.2试样成型要求规定 （1）取样或试验室拌制的自密实混凝土在拌制后，应尽快成型，不宜超过 15min。 （2）取样或拌制好的混凝土拌合物应至少拌三次，再装人盛料器。 （3）应分两次将混凝土拌合物装入试模，每层的装料厚度宜相等，中间间隔 10s，混凝土拌合物应高出试模口，不应使用振动台或插捣方法成型。 （4）试模上口多余的混凝土应刮除，并用抹刀抹平 3.6.3试样送检要求 （1）现场试验人员应根据施工需要及有关标准的规定，将标识后的试样及时送至 检测单位进行检测试验。 （2）试验人员应正确填写委托单，有特殊要求时应注明。 （3）需要见证检测的检测项目，施工单位应在取样及送样前通知见证人员。 （4）见证人员应对见证取样和送检的全过程进行见证并填写见证记录。 （5）办理委托后，现场试验人员应将送检试样的相关信息登记在试样台账上。 1 7宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 3.7施工人员组织 3.7.1项目管理人员 序号 负责人 职务 联系电话 职责 1582899131 负责钢管自密实混凝土抛顶结合施 1 唐仕川 项目经理 3 工方案的总体策划及决策。 负责总体施工安排，进度控制，现 1898154067 2 杨小虎 现场经理 场总体施工组织协调。检查监督方 2 案的落实及执行情况。 组织编制写钢管自密实混凝土抛顶 1539771988 结合施工方案，根据实际情况优化 3 刘跃勇 技术总工 8 方案，进行方案交底，审核技术交 底。技术问题收集处理。 1828101310 4 郭毅 安全总监 负责整个施工过程的安全监督。 3 1828381175 负责材料物资供应保障及商务洽 5 曾林 商务经理 8 谈。 1570126928 6 李平 物资部经理 负责物资供应及材料验收。 3 按钢管自密实混凝土抛顶结合施工 方案组织施工，向作业班组详细技 1878329176 7 刘小刚 工程部经理 术交底，是现场混凝土浇筑质量及 8 安全的执行和实施者，负责组织检 查验收。 负责混凝土试块的坍落度及扩展度 1351973236 8 杨东伟 试验员 检测、制作、养护及送样等，并及 4 时将试验情况向技术总工汇报。 3.7.2现场施工人员 序号 工种 人数 备注 1 分包管理人员 3 负责现场工人协调 1 8宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 2 分包安全员 2 监督超高泵送中各类违章操作。 3 混凝土工 15 混凝土浇筑、清理、养护 对泵管泵机施工过程中进行实时检 4 泵送机操作工 2 查操作及养护 5 杂工 5 垃圾清理安全文明施工 6 焊工 4 焊接泵管连接支架，顶升口封堵 对泵管泵机施工过程中进行实时检 7 泵送机操作工 2 查操作 布管、安拆管、安装及关闭截止阀 8 接管工 4 等 9 混凝土输送车司机 10 将商品混凝土从搅拌站运至工地 实时监控现场混凝土质量，确保混 10 商混站技术员 1 凝土泵送的顺利进行 绳索检验，保证物体装配得当，向 11 信号工 2 塔吊司机发出准确二清晰的信号 日常检查及维护保养塔吊，负责泵 12 塔吊司机 2 管的吊装 1 9宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 4、主要施工方法及措施 4.1整体施工工艺流程 4.2钢管自密实混凝土原料选择、配合比及拌合物性能的要求 4.2.1原材料 （1）水泥 符合《硅酸盐水泥、普通硅酸盐水泥》的现行国家标准。选用知名品牌的P.II 52.5低碱普通硅酸盐水泥产品。水泥中氯离子含量不应大于0.06%，预拌混凝土供应 单位应保留水泥厂家备案书、出厂合格证、质量证明及复试试验报告等，并对其品 种、等级、包装、出厂日期等检查验收，加强批量复试。 2 0宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 （2）粗骨料 粗骨料宜采用连续级配或2个及以上单粒径级配搭配使用，最大公称粒径不宜大 于20mm；粗骨料的针片状颗粒含量、含泥量及泥块含量，压碎指标，表观密度、堆积 密度，如下表要求： 粗骨料的性能指标 针片状颗粒 项目 压碎指标 空隙率 含泥量 泥块含量 含量 指标 2% 7% 43% 0% 0% （3）细骨料 细骨料宜选用级配Ⅱ区的中砂，天然砂的含泥量、泥块含量应符合下表的要求； 人工砂的石粉含量应符合下表的要求。试验应按现行行业标准《普通混凝土用砂、石 质量及检验方法标准》JGJ52中的相关规定进行。 天然砂的含泥量和泥块含量指标 项目 含泥量 泥块含量 指标 ≤3.0% ≤1.0% 人工砂的石粉含量 指 标 项目 ≥C60 C55～C30 MB﹤1.4（合格） ≤5.0% ≤7.0% 石粉含量 MB≥1.4（不合格） ≤2.0% ≤3.0% （4）外加剂 外加剂选用聚羧酸高性能减水剂或高效减水剂。外加剂性能应符合现行国家标准 《混凝土外加剂》GB8076和《混凝土外加剂应用技术规范》GB50119中的相关规定。 4.2.2混凝土的设计配合比要求 （1）自密实混凝土配合比应根据所应用结构形式的特点、施工工艺以及环境因素 对自密实混凝土的技术要求进行设计，在综合考虑混凝土自密实性能、强度、耐久性 以及其他必要的性能要求基础上，提出初始配合比，经实验室试配调整得出满足工作 2 1宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 性要求的基准配合比，并进一步经强度、耐久性复核得到生产配合比。 （2）自密实混凝土配合比设计宜采用绝对体积法。自密实混凝土水胶比宜小于 0.45，胶凝材料用量宜控制在400kg/m3~550kg/m3。 （3）自密实混凝土宜采用通过增加胶凝材料的方法适当增加浆体体积或通过添加 外加剂的方法来改善浆体的粘聚性和流动性。 C60自密实混凝土配合比设计报告 生产厂:贵阳海螺盘江水泥有限责任公司 注册商标:海螺 水泥 品种及强度等级:硅酸盐水泥52. 5 产地:珙县 表观密度:2660kg/m3 细集料1 品种:机制砂 细度模数: 2.9 堆积密度: 1680 kg/m3 空隙率:37 % 产地:宜宾 表观密度:2720kg/m3 细集料2 品种:河砂 细度模数: 3.1 堆积密度: 1720 kg/m3 空隙率:37 % 原材料 产地:珙县 表观密度:2680kg/m3 品种: 碎石 公称最大粒径:20 粗骨料 堆积密度: 1520 kg/m3 表观密度:2680kg/m3 空隙率: 43% 产品名称:混凝土泵送剂 规格型号: LT-7 外加剂 生产厂:宜宾市利混凝土建材有限公司 掺量:2.0 % 产品名称:粉煤灰 规格型号: I级 掺合料 生产厂:宜宾能顺环保科技有限公司 掺量:22% 扩展度： 650±50mm 坍落度：180±30mm 拌合及捣鼓方法: 机拌 施工要 机振 求 适用温度: 10~35°C 输送方式:泵送 水胶比: 0.28 砂率：48% 材料名称 水 水泥 掺合料 细骨料 粗骨料 外加剂 外加剂 配合比 每m3用 155 430 120 834 900 11.0 量，kg 2 2宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 0.2 重量比 1.00 1.52 1.64 0.02 8 1、按来样设计本配合比。2、材料应严格过称。3、 本配合比所用砂、 备注 石为干燥状态，用水量可随现汤砂树石实际含水率作调整。 C55自密实混凝土配合比设计报告 生产厂:长宁红狮水泥有限公司 注册商标:红狮 水泥 品种及强度等级:硅酸盐水泥42.5R 产地:汉王山 表观密度:2720kg/m3 细集料1 品种:机制砂 细度模数: 2.9 堆积密度: 1610 kg/m3 空隙率:41 % 产地:汉王山 表观密度:2700kg/m3 原材料 品种: 碎石 公称最大粒径:20 粗骨料 堆积密度: 1500 kg/m3 表观密度:2700kg/m3 空隙率: 43% 产品名称:聚酸减水(高性能） 规格型号: LT-7 外加剂 生产厂:宜宾利检建材科技有限公司 掺量:2.0 % 产品名称:粉煤灰 规格型号:II级 掺合料 生产厂:宜宾能顺环保科技有限公司 掺量:8% 扩展度： 650±50mm 坍落度：180±30mm 拌合及捣鼓方法: 机拌 施工要 机振 求 适用温度: 10~35°C 输送方式:泵送 水胶比: 0.28 砂率：42% 材料名称 水 水泥 掺合料 细骨料 粗骨料 外加剂 外加剂 配合比 每m3用 145 470 40 735 1000 10.2 量，kg 0.2 重量比 1.00 1.44 1.96 0.02 8 1、按来样设计本配合比。2、材料应严格过称。3、 本配合比所用砂、 备注 石为干燥状态，用水量可随现汤砂树石实际含水率作调整。 2 3宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 4.2.3混凝土性能 （1）自密实混凝土拌合物除满足凝结时间、泌水、粘稠性和保水性等普通混凝土 拌合物性能外，还应满足混凝土自密实性能。 （2）混凝土自密实性能包括填充性、间隙通过性和抗离析性，性能分级及指标测 试方法见下表： 混凝土拌合物自密实性能指标 性能指标 检测性能 测试值 性能等级 性能指标 测试方法 SF1 550 mm ~650 mm 坍落扩展 坍落扩展度 SF2 660 mm ~750 mm 填充性 度 SF3 760 mm~850 mm T50 扩展时间 VS 2s≤T50≤5s 坍落扩展度与有环 25 mm＜PA1≤50 间隙通过 J环扩展 PA1 条件下的扩展度差 mm 性 度 值 PA2 0mm ≤PA2≤25mm SR1 ≤20% 筛析法 浮浆百分比 抗离析性 SR2 ≤15% 跳桌法 离析率 ƒm ≤10% （3）自密实性能指标分为必控指标和可选指标，自密实混凝土应根据结构形状、 尺寸、配筋状态、施工方式等特点，按下表选择自密实性能指标。 混凝土自密实性能指标应用范围 性能指标 等级 应用范围 说明 1）从顶部浇筑的无配筋或配筋较少的混凝土结构物 （如，平板）。 SF1 2）泵送浇筑施工的工程。 3）截面较小，无需水平长距离流动的竖向结构物 填充性 必控指标 （如，桩和一些深基础）。 SF2 适合大多的普通钢筋混凝土结构。 适用于结构紧密的竖向构件、形状复杂的结构等 SF3 （粗骨料最大公称粒径宜小于16mm）。 2 4宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 间隙通过 PA1 适用于钢筋净距80mm至100mm。 可选指标 性 PA2 适用于钢筋净距60mm至80mm。 适用于流动距离小于5m、钢筋净距大于80mm的薄板 SR1 结构和竖向结构。 适用于流动距离超过5m、且钢筋净距大于80mm的竖 抗离析性 可选指标 向结构。也适用于流动距离小于5m、钢筋净距小于 SR2 80mm的竖向结构，但流动距离超过5m，SR值宜小于 10%。 根据《自密实混凝土应用技术规程》及结合本工的现场情况泵送高度不大于 300m，经与搅拌站讨论研究，现自密实混凝土的自密实性能指标选用SF2型号，抗离 析指标本，项目钢管自密实混凝土，水平流动距离小于7m，由于为圆管柱混凝土结合 配合比，抗离析标准为提高为SR2浮浆百分比为15%~20%，扩展度需满足650±50mm。 商品混凝土所用的水泥、水、骨料、外加剂等必须符合规范规定，检查出厂合格证或 试验报告是否符合质量要求。项目不定期派人去搅拌站抽查。商混站自密实配合比试 配复核相关内容，运输到现场混凝土的坍落度必须符合设计配合比和开盘鉴定的要 求，现场在到混凝土车后部用小桶接取混凝土测定其坍落度，并作好记录，要求值偏 差为±20mm。商品混凝土送到工地后工程部责任师同试验人员共同检查，如混凝土拌 合物出现坍落度过小、过大、离析或分层现象，则应对混凝土进行退回处理。如果混 凝土送到现场时，坍落度较小但质量并未恶化，则为保证混凝土泵送施工的顺利进 行，并根据厂家、搅拌站要求及坍落度实际损失情况，可加适量的高效减水剂。 4.3泵车选型、布置 4.3.1泵车的选型 本工程普通混凝土泵送高度达258.05m，钢管顶升高度为250m，超高层泵送时， 泵机出口压力不仅要克服管道对混凝土产生的摩擦阻力，还要克服如此高度下混凝土 产生的自重阻力。 混凝土泵两个关键参数为出口压力与整机功率，出口压力是泵送高度的保证，而 整机功率是输送量的保证。设备最大泵送能力应有一定的储备，以保证输送顺利、避 免堵管。下面分别通过理论计算及实际工程经验数据进行混凝土泵的选型计算。 根据《混凝土泵送施工技术规程》（JGJ/T10-2011）中的有关规定进行计算。混 凝土泵送所需压力P包含三部分：混凝土在管道内流动的沿程阻力造成的压力损失 P1、混凝土经过弯管的局部压力损失P2以及混凝土在垂直高度方向因重力产生的压力 P3。 ①水平管压力损失： 2 5宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 式中： P1—混凝土在水平输送管内流动每m产生的压力损失。 —粘着系数，取 =（300-S）,S为塌落度，本工程S=200mm，则 =100Pa r —混凝土输送管半径为62.5mm。 —速度系数,取 =（400-S）(Pa·m/s)，则 =200Pa·m/s —混凝土泵分配阀切换时间与活塞推压混凝时间之比，其值约0.3。 —混凝土在管道内的流速，当排量达40m3/h时，流速约0.90m/s。 —径向压力与轴向压力之比，其值约0.90。 L—各类布置状态下混凝土输送管路系统的累计水平换算距离， L=258*4+7*12=1118m。 计算得:P1=10.73MPa ②弯管压力损失： 90º弯管，含地面水平弯管、竖管缓冲弯管及布料机弯管，约7个；45º弯管，约 2个，每套管道设置2个截止阀。每个90º弯管压力损失0.1MPa；每个45º弯管和截止 阀压力损失0.05MPa；分配阀压力损失0.2MPa。 P2=7×0.1+4×0.05+1×0.2=1.1MPa。 ③竖管中混凝土自重压力损失： P3=ρgH =2400×9.8×260×10^6＝6.1MPa。 式中： ρ—混凝土密度，取2400kg/m3 g—重力加速度9.8m/S2 H—泵送高度，按260m计算 计算结果：泵送混凝土高度260m时理论计算所需要的压力 P = P1+P2+P3 =10.73+1.1+6.1=17.9MPa 泵送高强混凝土较普通混凝土所需的压力更高.故取理论压力17.9MPa。泵送设备 选择时应留有一定压力储备，按照20%计算，则18.6X1.2=21.5MPa，即泵机出口压力 不小于21.5MPa。本工程选用三一重工生产的HBT90CH-2128D型超高压柴油混凝土输送 泵1台，其主要技术参数如表所示。 2 6宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 图4-1HBT90CH-2128D型混凝土输送泵 序号 技术参数 HBT90CH-2128D 1 整机质量 kg 12500 2 外形尺寸 mm 7450×2480×2950 3 理论混凝土输送量 m3/h 90（低压）/60（高压） 4 理论混凝土输送压力 MPa 18（低压）/28（高压） 5 输送缸直径×行程 mm φ180×2100 6 柴油机功率 kW 195×2 7 上料高度 mm 1420 8 料斗容积 m 0.7 9 柴油箱理论容积 L 650 10 理论最大输送距离(125mm管) m 水平1800 垂直750 4.4混凝土泵管系统的选择及布置 由于混凝土泵管内的泵送压力高达21MPa，所以必须采用耐高压的管道系统方能 满足泵送要求，具体选择方案见下表所示： 序号 项目 选用方案 管径越小则输送阻力越大，过大则抗爆能力差且混凝土在管内流 1 管径 速慢，影响混凝土的性能，综合考虑选用内径为125mm的输送 2 7宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 管。 2 管厚 选用壁厚为8mm的超高压管道，保证管道的抗爆能力。 接头形 3 采用法兰螺栓连接的形式保证泵管连接的牢固性。 式 采用带骨架的超高压密封圈以防止混凝土在21MPa的高压下从管 4 密封圈 夹间隙中流出，减少压力损失，确保接头处长期可靠。 选用φ125mm，壁厚8mm的耐高压泵管。125A超高压管为耐磨合金钢复合材料 （45Mn2），根据GB/T8162-2008，45Mn2牌号的合金钢管抗拉强度 泵管设计按照5 ， 万立方m寿命考虑，保证泵管一次布设能完成主塔楼所有混凝土泵送工作。 4.5施工前模拟实验 顶升实验 实验验证钢管柱内复杂隔板周边混凝土的密实性和强度，确定正式工程实施过程 中采用的工艺参数，根据最不利因素考虑模拟实验顶升泵送C60自密实混凝土。 试验的具体步骤如下:①通过一系列的配合比试验,初步筛选出符合超高泵送顶升 性能要求的混凝土配合比，通过理论分析和模拟浇筑试验验证，确定适合本工程的混 凝土内灌浇筑工艺。 混凝土适配考虑达到泵送要求混凝土配合比如下： 水胶比：0.28 砂率：48% C60自密 水 水泥 掺合料 细骨料 粗骨料 外加剂1 外加剂2 实 每m³用 155 430 120 834 900 11 / 量，Kg 重量比 0.28 1.00 1.52 1.64 0.02 / 备注 钢管柱的制作 钢管直径1100mm，钢管厚度20mm，钢管高度取4200m；圆管柱底部预埋地锚栓 1500mmx1500mmx300mm厚混凝土墩子为底座，在圆管柱3个位置各拉结一根直径16的 缆风绳，缆风绳固定在提前浇筑的3个100mmx100mm混凝土墩子上，并在圆管柱开口 位置挂一副爬梯，供工人上圆管柱顶口观察，具体如下： 2 8宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 实验柱加固示意图 根据泵压计算，本项目要求理论出口泵压不小于22Mpa，因此选用本工程选用三 一重工生产的HBT90CH-2128D型压力18~28Mpa超高压混凝土输送泵。 根据泵压垂直水平换算模拟250m高度，在项目东南侧通过加长水平布管和增加弯 管的方式模拟，258*4+7*12=1116m，根据混凝土输送管水平换算长度表换算，直径 125mm泵管竖向1m，水平换算为4m。试验现场布置32m水平管，设置84个弯曲半径 500mm/90°弯管，布置平面如下图。 钢管柱内混凝土浇筑28d后，对钢柱进行切割个混凝土的钻芯取样，进行强度， 密实度检测。用绳锯将钢管柱从中部切开，观察混凝土表面是否存在大量气泡、是否 产生裂缝；观测混凝土与未取下的钢管边沿的结合情况，是否存在缝隙，对出现严重 缺陷的视为不合格，再用水钻在钢管柱混凝土截面上钻孔取芯。混凝土柱取3件直径 为100mm高度为200mm的芯样。取样后对芯样进行混凝土抗压强度试验，验证钢管混 凝土的施工质量。 本工程检测均需在甲方、监理及设计单位的共同见证下进行已保证结果的真实 性。在顶升试验检验验收合格后，在大批量混凝土顶升前，需先期在第1根柱中试验 顶抛，并对出现的问题及时采取措施，以确保大批量顶升混凝土质量。 4.6钢管柱优化 4.6.1防爆孔、排气孔设计 柱身和柱身内横隔板上还需要开设一定量的排气孔，使混凝土在进入空腔时里面 的空气能够通过排气孔顺利排出，柱身的排气孔不能过大，防止顶升过程中过多的浆 体被压出，排气孔都在工厂加工完成，排气孔分别位于板面标高150mm，和钢梁底以 2 9宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 下150mm设置，孔径25mm，，柱身排气孔的设置位置要便于观察，也作为混凝土浇筑 情况的观察孔。如下图所示： 防爆孔（排气孔）立面图 防爆孔（排气孔）BIM效果图 4.6.2钢管浇筑孔的设计 顶升浇筑孔中心距离板面高度600mm，根据层高不同，4.2m层高间隔4层设置浇 筑孔，6m层高间隔两层设置一个浇筑孔。混凝土浇筑直至从排气孔孔溢出停止浇筑。 每次浇筑高度为一节钢管柱高度，即两层层高，约8.4m，顶升两层间隔中间防爆孔采 用同尺寸橡胶塞封堵，防止混凝土溢流： 3 0宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 浇筑口节点立面图 浇筑口节点BIM效图 4.7泵送管道安装与固定 4.7.1布管原则 （1）对于高泵程混凝土施工，为最大可能降低输送管道的总压力，在管路设计时 尽量减少弯管、锥形管的数量，尽量采用大弯管。 （2）泵管布置按一次性布置到位，尽量减少拆装的原则。 （3）根据浇筑部位的不同，本工程采用两路泵管，泵管首层布置如图所示，两路 泵管分别从东侧地泵停车区引入，在主楼核心筒电梯井位置转弯上行，具体位置如图 所示：地泵四周搭设防护棚，减小噪音污染。 3 1宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 （4）钢管混凝土柱采取从竖向主管分接出水平泵管，与钢管柱的预留孔连接，进 行混凝土的顶升+高抛。 （5）垂直向上管和靠近泵的起始混凝土输送管宜用新管或磨损较少的管，并在施 工过程中定期检查泵管的壁厚，以及时更换磨损过大的泵管。输送管的固定对超高层 泵送的效果及安全起重要的作用，水平和垂直输送管布置均要求沿地面和墙面铺设， 并全程做可靠的固定。 4.7.2泵管的布置 本工程混凝土浇筑总高度为258m，对泵管性能要求高，高压处采用Φ120×8 （壁厚），内表面高频淬火处理，直管分节有3000、2000、1000mm，弯管有135º、 90º，局部采用异形管，泵管接口采用平口法兰连接。 共布置两套泵管，1#泵管负责核心筒浇筑，2#泵管负责外框楼层板及钢管柱混凝 土浇筑。 竖向泵管平面图 3 2宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 泵管分部位浇筑流程图 首层泵管平面图 3 3宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 首层泵管BIM效果图 首层泵机及水平泵管BIM效果图 4.7.3垂直泵管安装 输送管沿墙面爬升，在剪力墙面对应位置间隔3m预埋高强度钢板，混凝土管固定 3 4宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 装置HM194*150*6*9焊接在钢板上。每根3m管、90°弯管用2个混凝土管固定装置牢 固固定。在输送管线对应的面上采用预埋的方式将约280mm×250mm×10mm的高强钢板 （插焊4根直径20以上铆筋，长约300mm）预埋墙面，将预埋件与墙体钢筋进行焊 接，铺设管道时将输送管固定装置配焊到预埋钢板上来固定输送管。对于已施工完成 位置安装混凝土管固定装置的地方，与主体结构施工时预埋方式将钢板固定到墙面 上。焊接为穿孔塞焊满足二级焊缝要求。预埋件参见下图。 埋件立面图 竖向加固立面图 4.7.4水平输送管的安装与固定 每根标准3m输送管、90°弯管在距连接处0.5m处用2个输送管固定装置牢固固 定在混凝土墩中预埋高强度钢板（300*300*20mm），输送管固定装置焊接于钢板上， 钢板预埋至混凝土墩里，防止管道因震动而松脱。混凝土墩每隔6m布置一个，其他较 短的输送管采用一个输送管固定装置牢固固定。高压泵管采用混凝土墩+埋件+泵管支 架固定，管道固定方式如下图所示。 水平直管固定方式 3 5宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 水平弯管固定大样图 4.7.5竖直水平转角处管道的安装与固定 距地处采用C25混凝土500*500*800支墩，90°弯管在距连接处0.5m处用2个输 送管固定装置牢固固定在水泥墩中或地面预埋高强度钢板，输送管固定装置焊接于钢 板上，防止管道因震动而松脱。垂直管道安装与固定如图所示。 3 6宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 水平转垂直安装与固定 4.7.6水平转垂直泵管转换 为提高浇筑效率，实现多点同时浇筑，采用手动或液压切换阀在管路间进行快速 切换，切换阀只需拆开一个管卡，将切换弯管旋转180°，重新装上管即可由在垂直 方向泵送与水平方向转换浇筑。 3 7宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 塔吊后浇楼板及钢管柱转换BIM图 4.7.7液压截止阀的安装 在泵机的出口位置水平管位置布置一套液压截止阀，阻止垂直管道内混凝土回 流，便于设备保养、维修与水洗。在离泵出口5～10m远处设置一止回阀。主楼结构 按照流水段的划分，钢管柱的混凝土采用高抛+顶升高抛工艺，每个流水段混凝土浇 筑总时间控制在10h内完成。 3 8宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 液压闸阀过渡管安装示意 3 9宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 液压截止阀平面布置图 4.8泵送混凝土的供给 4.8.1混凝土搅拌站的选择 根据本工程特点，考虑到搅拌站对自密实混凝土的生产经验和供货能力，对此， 我们将选择两个搅拌站为本工程提供商品混凝土，其中一个直接为本工程输送混凝 土，另外一个作为紧急情况备用，对搅拌站的基本要求情况见下表： 日生产能 搅拌站到施工 搅拌站 搅拌车辆情 资质级别 名称 力 现场车程 备注 位置 况（辆） （级） （m3） （h） 主选 卓越 高县 约4000 50 1内 不低于2 站 主选 宇硕 高县 约4000 30 1内 不低于2 站 为保证混凝土输送车能以最快的速度到达施工现场，我们先对主要路线的车流量 进行调查，然后根据调查结果优化确定搅拌站混凝土运输车辆的行驶路线。经考察， 选定宜宾卓越混凝土单位作为自密实混凝土主供应公司，宜宾宇硕混凝土单位作为备 用供应公司，卓越混凝土单位配备10m³混凝土运输车50辆，宜宾宾宇硕混凝土单位 配备16m³混凝土运输车30辆，两个商混站至施工现场均不经过主城拥堵路段，运输 时间均在40分钟左右，均能满足现场混凝土浇筑。 4 0宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 混凝土输送路线平面图 混凝土输送路线平面图 4.8.2现场的交通组织 为保证混凝土浇筑时现场不出现交通混乱现象，将对现场道路进行规划，混凝土 浇筑时混凝土运输车按照与预定的路线行驶，现场东侧设置一个直径30m候车回转 区。 4 1宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 现场道路组织图 4.9钢管混凝土浇筑 4.9.1施工分类 1#楼外框架圆钢管柱混凝土采用顶升+高抛浇筑工艺，标准层高为4.2m，非标准 层高为6m。4.2m标准层高，一次性浇筑4层，顶升两层+高抛两层。6m层高，一次性 浇筑两层，顶升一层高抛一层。总体顶升高度不大于两层，高抛高度不大于两层且不 大于9m。 4 2宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 高抛+顶升示意图 4 3宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 4.9.2浇筑流程 钢管柱浇筑工艺流程图 4.9.3浇筑口节点连接 （1）钢结构柱制作期间，在其钢管柱顶部钢板中间设置排气孔，以保证钢管柱顶 部混凝土充满密实，所有开孔在钢结构制作时完成。 （2）在钢管柱距地0.6m标高处开设混凝土浇灌口，焊接连接管，伸入钢管柱内 20～30mm，焊接牢固可靠。 4 4宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 1-混凝土输送管；2-高强螺栓及螺母；3-法兰盘；4-顶升截止阀隔板；5截止 阀垫板；6-泵管；7-加劲板；8-顶升口；9-钢管柱；11-管箍 浇筑口连接处节点大样图 浇筑口连接处BIM大样图 （3）焊接端短泵管管长不小于0.3m，其钢管壁厚必须不小于混凝土输送管壁 厚，短管端头采用压口处理，端头与混凝土输送管端头之间用专用高压卡具连接。 （4）混凝土浇灌口连接钢管与钢管柱之间的连接焊缝高度不小于壁厚。为防止施 4 5宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 工时浇灌口处振动剧烈，将浇灌口与钢管柱之间的焊缝撕裂，在浇灌口下方钢管柱与 连接管之间焊钢板加肋板，加强其刚度，满足二级焊缝要求。 （5）在混凝土浇灌口连接钢管上，距钢管柱300mm的位置设置一道闸阀作为止回 阀，止回阀在使用前涂抹油性润滑剂。 （6）泵送混凝土，除满足设计强度要求，同时具有良好的可泵性。 4.9.4润管 （1）在接泵后，先使用清水湿润泵管，湿润完成后的水统一收集到存水筒内，不 得打入钢管柱内。 （2）为保证顶升浇筑的流畅，使用 2～3m³同配比的砂浆再次润管，将润管水及 砂浆排放至施工电梯井道，电梯井道有序排至三级沉淀池，每次混凝土浇筑完成及时 清理电梯井道内及排放管沟，砂浆混凝土。 （3）需要对混凝土的坍落度和和扩展度进行检测，商混站提供各类原材料质量证 明文件，以及出厂配合报告，满足配合比要求才能进行泵送。 4.9.5浇筑 （1）每一根钢管柱芯混凝土浇灌最好连续泵送完成，其间不宜停顿，在高抛结束 转为顶升阶段根据现场实际情况将泵机提升2~3Mpa以满足顶升要求。根据现场实际情 况如遇高温天气得适当加快混凝土浇筑，如果必须中断，时间尽量缩短，否则，由于 混凝土在输送管及钢管柱内停留时间过长，有可能导致管内混凝土初凝泵送失败。 （2）从第一辆搅拌运输车到达顶升地点后算起，应连续测定5辆车内混凝土拌合 物的塌落度和扩展度。 （3）在泵送顶升过程中，应保证混凝土泵的连续工作，受料斗内应有足够的混凝 土，泵送间歇时间不宜超过15min且不应超过混凝土的初凝时间，同一施工段钢管内 混凝土应连续浇筑。 （4）在混凝土泵送顶升过程中，需要两个有经验的混凝土工长，一个在混凝土下 料口处，一个在钢管柱顶升口，对混凝土的出料进行观察，当出现异常情况时，立即 停止泵送。 （5）混凝土顶升浇灌到钢管柱顶部从排气孔溢出后，输送泵停止工作，待混凝土 沉实一段时间后（约5至6分钟），再泵送顶升一次，排气孔溢出混凝土，顶升浇灌 混凝土结束。 （6）在钢管混凝土泵顶升浇灌完成后，拆除混凝土输送管之前，撤去胶皮，将止 回阀敲过打混凝土的管洞，并将止回阀关闭，从而达到阻流的目的，拆除泵管转接至 下一根钢管柱浇筑。 4 6宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 止回阀打混凝土前后关系图 止回阀打混凝土前后BIM图 （7）止回阀设置完成之后，就可以拆除混凝土输送管，安装封头，混凝土输送泵 移至下一个钢管柱前就位。 4.9.6泵管清洗拆除 本工程采用清洗球+水洗+空气泵的方式，泵送多高，洗多高，既解决了余料回收 的问题，又能达到了清洗泵管的效果。 （1）在每次混凝土泵送时，将泵管内的混凝土量计算在内。 （2）将最后一斗混凝土泵入管内后，关闭液压截止阀，在料斗内加入0.5-0.7m3 与混凝土配合比相同的砂浆，打开截止阀，将砂浆泵入管内。 （3）关闭液压截止阀，在料斗内注满水，打开液压截止阀，利用高压水与清洗球 将泵管内的混凝土泵至操作层，直至泵出砂浆停止，砂浆池采用容量3m³三级成品沉 淀池。 4 7宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 水洗混凝土泵管示意图 （4）再次将液压截止阀关闭，将混凝土泵车至截止阀一段泵管拆除，打开液压截 止阀，利用重力将水排出泵管。 （5）在泵旁边配置成品400高3m³2级沉淀池，楼层面制作二个三级斗（容积3 立方m），用于承接布料机废料。侧墙底跨位置放置一个20立方成品化粪池做水箱， 将沉淀池水接入化粪池水箱，将水泵放入化粪池，做水洗之循环利用，如下图 水循环示意图 4.9.7剔凿焊接 在管内混凝土浇筑完毕48小时后，割去浇灌口处剩余部分连接钢管，凿除多余混 凝土，然后再将混凝土表面凿毛，对浇筑口进行焊接，焊接完成后及时补刷防锈涂 4 8宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 料。 4.9.8浇筑过程控制 采用顶升工艺对于混凝土性能要求高，要求混凝土流动性高，经时和泵送塌落度 损失小，因此在浇筑过程中需要注意以下几点： （1）在混凝土搅拌过程中，应对搅拌站进行抽查； （2）混凝土组成材料的配合比例； （3）混凝土用粗细骨料是否满足试配混凝土的要求； （4）混凝土塌落度和扩展度； （5）混凝土拌合物运至浇筑地点时的温度，最高不宜超过35oC；最低不宜低于 5oC； （6）混凝土从搅拌机卸出到浇筑完毕的延续时间不宜超过1.5小时； （7）当混凝土拌合物运至顶升地点时，派专门人员应进行下列工作： （8）观察搅拌运输车内混凝土拌合物质量状态； （9）浇筑过程中认真做好交通组织，保持道路畅通； （10）针对混凝土粘性好、凝结快的特性，为保证混凝土的均质性，搅拌车在向 泵机喂料前反向高速转动20～30s，泵送过程应迅速连续进行并不停地搅拌，避免因 混凝土在泵送过程中滞留过长而造成凝结堵管。 5、质量保证措施 5.1机械保证 因顶升混凝土标高较高，混凝土粘稠度较大，顶升时磨擦力较大，因此顶升泵选 用HBT90CH-2128D系列高压泵。 5.2样板制 顶升实验 实验验证钢管柱内复杂隔板周边混凝土的密实性和强度，确定正式工程实施过程 中采用的工艺参数，考虑模拟实验顶升泵送C60自密实混凝土。 试验的具体步骤如下:①通过一系列的配合比试验,初步筛选出符合超高泵送顶升 性能要求的混凝土配合比，通过理论分析和模拟浇筑试验验证，确定适合本工程的混 凝土内灌浇筑工艺。 在大批量混凝土顶升前，需先期在第1根柱中试验顶升，对上述工艺进行检验， 并对出现的问题及时采取措施，以确保大批量顶升混凝土质量。 5.3原材料质量控制措施 对所有进场的原材料、半成品组织检查验收，建立台帐。所有进场物资如由分包 单位自行采购的，分包单位必须随材料进场向总包提供合格的材质证明、出厂合格证 4 9宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 和试验报告。 对需要做复试的原材料如:水泥、钢材、钢筋、砂石料必须按照规定及时取样试 验，并将试验报告向监理报验 对进场的物资必须进行标识，按照已经经过检验、未经检验和经检验不合格等三 种状态进行分种类堆放，严格保管，避免勿用不合格的材料。 对不合格物资，坚决要求不准进场，同时要注明处理结果和材料去向。对不合格 材料的处理，应建立台帐。 5.4现场施工质量控制措施 （1）检测混凝土在入泵前的坍落度，混凝土坍落度损失值控制在规范允许的范围 内混凝土强度试块应在浇筑地点制作。 （2）在顶升混凝土时，工人要挂牌操作，控制混凝的顶升速度，避免顶升速度过 快或过慢。 （3）防止泵管接口处和泵管与顶升口连接处发生漏浆现象。 （4）加强钢管柱的覆盖和保护，未浇筑混凝土的顶升口需进行封闭，防止杂物落 入。 （5）混凝土浇筑前需对钢管柱内进行检查和清理。 （6）冬施期间，要对露天布置的泵管进行包裹，防止混凝土温度过低，水化速度 过慢.当日平均气温低于0度时，需停止钢管柱混凝土顶升施工。 （7）雨季施工期间，需观察钢管内是否有积水，必要时将水排干方可进行混凝土 浇筑。 （8）由于顶升完成后施工缝处自密实混凝士形成的是粗糙面，且人员无法进入钢 管内因此不需要对施工缝隙进行处理。 5.5钢管混凝土检测 钢管混凝土浇筑完成并待混凝土达到一定强度后，需要对混凝土的浇筑质量进行 检测，一般的检测方法有敲击法和超声波检测法，我部采用敲击法检测。 5.5.1敲击法 按节点、节点隔板以及所设定的截面依次进行敲击，重点敲击节点隔板部位。敲 击法需要熟练的工人，人为因素大，难以保证准确性，同时对于一些重要构件或者部 位，敲击法也难以满足要求 5.5.2切割破损检验法 在模拟浇筑完成养护28 天后，通过有步骤地剖开模型柱的钢管壁，直观地检查 核心混凝土质量和浇筑质量。重点检查柱核心混凝土的密实度情况，比较实际观察到 的现象与敲击法结果是否一致，从而对检测检验结果做出评价。钢管揭开后，检查项 目包括:混凝土是否有离析、分层现象，是否有孔洞等缺陷存在，检查钢管和其核心混 5 0宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 凝土之间、隔板与混凝土接触面之间的粘结情况等。 5.5.3钻样检验法 混凝土强度通过28天后钻芯取样法进行测试，通过对钢管核心混凝土钻芯取样， 从而得到其核心混凝土浇筑强度，另外，可以观察钻芯取样表面是否有孔洞、蜂窝和 麻面，也就是核心混凝土内部是有孔洞等情况。 5.6季节性混凝土施工控制措施 5.6.1混凝土夏季施工措施 在室外气温超过30℃的热天施工时，可称为夏季施工，表现为气温高，干燥快， 浇筑的混凝土可能出现凝结速度加快、强度降低等现象，入模温度不宜超过35℃，此 时应充分利用早、晚气温较低的时候施工，在混凝土拌制、运输、浇筑、养护方面采 取下列措施： （1）混凝土拌制和运输: 采用输送泵运输时，泵管用草绳缠绕，并覆盖土工布，以免外部热量传入 ;采用 混凝土运输车运输时，考虑混凝土的延迟搅拌，使混凝土到达工地时仍处于搅拌状 态。 （2）混凝土浇筑: 浇筑混凝土前，预先用水充分润湿要洗浇筑的层面, 与混凝土接触的各种工具、 设备和材料等.不要避免受到阳光直接曝晒，必要时应洒水冷却。 （3）混凝土养护: 浇筑完成后采用钢柱外喷水养护。 5.7质量检验与验收 5.7.1质量检验 选择较大的坍落度，这样混凝土的流动性和泵送性均较好，有利于保证内部混凝 土的密实度和避免过大的泵送损失；自密实混凝土拌合物除应检验自密实混凝土还应 保证较大的扩展度及间隙通过性，结合本工程的泵送高度，入泵时混凝土的坍落度扩 展度如下： 泵送高度（M） 100以下 100以上 坍落度（mm） 180 220 坍落度误差（mm） ±20 ±20 扩展度（mm） 650±50 自密实混凝土拌合物检验项目除应符合现行国家标准《混凝土结构工程施工质量 验收规范》GB50204的规定外，还应检验自密实性能，并应符合下列规定: （1）混凝土自密实性能指标检验应包括坍落扩展度和扩展时间; 5 1宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 （2）出厂检验时，坍落扩展度和扩展时间应每100m3相同配合比的混凝土至少检 验1次，当一个台班相同配合比的混凝土不足100m2时，检验不得少于1次； （3）交货时坍落扩展度和扩展时间检验批次应与强度检验批次一致； （4）实测坍落扩展度应符合设计要求，混凝土拌合物不得出现外沿泌浆和中心骨 料堆积现象。 5.7.2质量验收 混凝土质量验收严格按照《钢管混凝土工程施工质量验收规范》验收验收内容详 见附件表一、二。 6、安全文明环保措施 6.1安全保证措施 （1）进入施工现场作业，必须严格遵守国家及四川省有关施工现场安全管理及 规定。施工作业前必须对施工班组下达书面的安全技术交底，针对现场情况对施工人 员进行有针对性的安全教育。 （2）泵操作工必须是经培训合格的有证人员，严禁无证操作.混凝土泵送顶升 浇灌施工期间，作业人员戴好安全帽及白色防目镜，防止钢管柱顶部溢出混凝土下落 飞溅伤人。 （3）混凝土输送泵由专人指挥操作，注意观察压力表，一旦压力过大接近压力 表极限值时，则立即停止泵送。分析原因，采取措施后，再进行施工。 （4）上柱顶观察混凝土泵送情况的人员系安全带，配备联系工具，上柱顶爬梯 绑扎牢固。有心脏病及高血压者不能担任柱顶观察人员。 （5）地面上的观察人员，应戴防目镜远离钢管柱，在其可能溢出混凝土飞溅区 域以外观察。在拆除连接管覆盖孔眼的卡具设置混凝土阻流装置时，施工人员应站在 连接管侧面作业，并戴好防目镜，防止水泥浆液喷出伤人，尤其是防止伤害眼睛。 （6）混凝土输送管应固定牢靠，两管连接部位打紧管夹，输送泵支垫平稳，泵 管接头应连接紧密可靠(必须垫胶皮圈)、不漏浆，输送时先试送，检修时必须卸压。 （7）泵机要随时检查乳化剂冷却润滑水箱中的水量是否足够和干净，一般每 工作8小时要更换一次。 （8）当泵机运行声音变化、油压增大、管道振动是堵管的先兆，应及时采取措 施排除。 （9）在高压泵送过程中，要派专人对泵管进行查看，当发现有泵管堵塞时，立 即停止泵送，检查泵管被堵塞的位置，将泵管内混凝土清空。当重新开始泵送前，要 将泵管连接部位的螺栓拧紧，再继续开始泵送。 5 2宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 （10）混凝土输送使用的泵管、卡具，使用前应仔细检查，对于磨损严重、存在 裂缝的泵管及变形破损卡具禁止使用，清输送管时，管端设挡板或安全罩，管端严禁 有人员站立，以防喷射伤人，由专人看守。 （11）车辆出入口处，宜设置交通安全指挥人员。夜间施工时，在交通出入口和 运输道路上，应有良好照明。危险区域，应设警戒标志。 6.2文明施工与环保措施 （1）噪音的控制。加强对混凝土泵、混凝土罐车操作人员的培训及责任心教育， 保证混凝土泵、混凝士罐车平稳运行、协调一致，禁止高速运行，混凝土泵应设置封 闭式隔音棚;要求商品混凝土供应商加强对混凝土泵的维修保养，及时进行监控，对超 过噪声限制的混凝土泵及时进行更换。 （2）水的循环利用:现场设置洗车池，罐车在出现场前要用水冲洗以保证市政交 通道路的清洁同时减少粉尘的污染。沉淀后的清水再用做洗车水重复使用。 （3）本工程混凝土内所掺的外加剂均不含有氯盐、氨等，避免对钢柱和大气的不 利影响。 （4）夜间灯光集中照射，避免灯光扰民。 （5）现场施工道路要保持畅通与清洁。 7、应急预案 7.1堵管的处理 发生堵管情况时，首先采用正反泵点动及人工敲打堵管部位，若无法解决，则需 要拆卸泵管进行清理。在拆卸泵管前，先关闭液压截止阀，泄压后将堵塞的泵管拆 下，清除堵管中的混凝土，接好管道，开启液压闸阀再继续泵送。 7.2人为环境因素处理 当由于搅拌站原因或者交通因素而无法连续供应时，为防止泵管内的混凝土出现 泌水、离析，当车间隔10min泵送一次，等待后车供应，如供应中断超过2h后，切断 止回阀，用高压水将泵管中的混凝土泵出，待混凝土恢复供应后重新泵送。 7.3机械故障的处理 （1）若泵车出现无法工作的机械故障时，先关闭液压截止阀，防止混凝土倒流。 然后对机械进行维修。若预计维修时间超过一小时，则必须对泵管进行清洗，将管内 混凝土清出，防止整套管路系统报废。具体做法是：在泵管顶部放入一高分子清洗 球，直径与泵管内径相同，起隔离作用；拆下液压截止阀与泵车连接的一段泵管，打 开液压截止阀；向泵管内注水，利用水压力将泵管内混凝土清出，待故障修复后再施 工。 5 3宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 （2）在浇筑过程中，一旦出现堵管时间超过无法处理情况，将钢管柱止回阀阀门 关闭，清理泵管内混凝土，接上相近钢管柱重新进行浇筑。未浇筑完成的钢管柱，待 浇筑上钢管柱时浇筑由上至下进行浇筑，待浇筑至顶升口时继续向上进行混凝土浇筑 直至浇筑标高。 8、计算书 8.1泵送压力计算书 本工程普通混凝土泵送高度达 258.05m，钢管顶升高度为250m，超高层泵送时， 泵机出口压力不仅要克服管道对混凝土产生的摩擦阻力，还要克服如此高度下混凝土 产生的自重阻力。 混凝土泵两个关键参数为出口压力与整机功率，出口压力是泵送高度的保证，而 整机功率是输送量的保证。设备最大泵送能力应有一定的储备，以保证输送顺利、避 免堵管。下面分别通过理论计算及实际工程经验数据进行混凝土泵的选型计算。 根据《混凝土泵送施工技术规程》（JGJ/T10-2011）中的有关规定进行计算。混 凝土泵送所需压力P包含三部分：混凝土在管道内流动的沿程阻力造成的压力损失 P1、混凝土经过弯管的局部压力损失P2以及混凝土在垂直高度方向因重力产生的压力 P3。 ①水平管压力损失： 式中： P1—混凝土在水平输送管内流动每m产生的压力损失。 —粘着系数，取 =（300-S）,S为塌落度，本工程S=200mm，则 =100Pa r —混凝土输送管半径为62.5mm。 —速度系数,取 =（400-S）(Pa·m/s)，则 =200Pa·m/s —混凝土泵分配阀切换时间与活塞推压混凝时间之比，其值约0.3。 —混凝土在管道内的流速，当排量达40m3/h时，流速约0.90m/s。 —径向压力与轴向压力之比，其值约0.90。 L—各类布置状态下混凝土输送管路系统的累计水平换算距离， L=258*4+7*12=1118m。 计算得:P1=10.73MPa ②弯管压力损失： 5 4宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 90º弯管，含地面水平弯管、竖管缓冲弯管及布料机弯管，约7个；45º弯管，约 2个，每套管道设置2个截止阀。每个90º弯管压力损失0.1MPa；每个45º弯管和截止 阀压力损失0.05MPa；分配阀压力损失0.2MPa。 P2=7×0.1+4×0.05+1×0.2=1.1MPa。 ③竖管中混凝土自重压力损失： P3=ρgH =2400×9.8×260×10^6＝6.1MPa。 式中： ρ—混凝土密度，取2400kg/m3 g—重力加速度9.8m/S2 H—泵送高度，按260m计算 计算结果：泵送混凝土高度260m时理论计算所需要的压力 P = P1+P2+P3 =10.73+1.1+6.1=17.9MPa 泵送高强混凝土较普通混凝土所需的压力更高.故取理论压力17.9MPa。泵送设备 选择时应留有一定压力储备，按照20%计算，则18.6X1.2=21.5MPa，即泵机出口压力 不小于21.5MPa。 8.2泵管选型计算 （1）管道选用 本工程超高压泵管采用125A规格，壁厚8mm。 （2）超高压泵管壁厚及抗压能力校核 125A超高压管为耐磨合金钢复合材料（45Mn2），根据GB/T8162-2008，45Mn2牌 号的合金钢管抗拉强度。泵管所承受的最大压力位于首层水平管道，主要校核此部分 泵管。 a、泵管最小许用壁厚   P D/(2) P 泵管最小许用壁厚计算公式： min max b ，其中 max取泵机最大出口 压力28MPa.   P D/(2)48150/(2885)4.07mm 计算得 min max b =28×125/(2×885)=3.39mm b、确定泵管壁厚 综合考虑施工过程中各种情况，为保证泵管可靠性及耐磨要求，确定泵管壁厚时， 取安全系数k=2.0。 t kt 24.078.14mm 故理论泵管壁厚取 0=2×3.39=6.77mm。 选取壁厚8mm的高压泵管满足厚度要求。 c、泵管承受压力计算 5 5宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 P 2 /(Dk)212885/(1502)70.8Mpa48MPa b b =2×8×885/(125×2)=56.64＞28Mpa。 壁厚8mm高压管满足压力要求。 8.3设计复核验算确认函 5 6宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 9、附件 附件一、混凝土进场质量验收记录 附件二、钢管内混凝土浇筑检验批质量验收记录 混凝土进场质量验收记录 工程名称 分项工程名称 验收部位 施工单位 专业工长 项目经理 施工执行标准名称及编号 分包项目经 施工班组 分包单位 理 长 施工单位 监理单位 验收规范规定 检查评定记录 验收记录 1 拌合物温度（℃） 主 入泵坍落度扩展度 2 控 （mm） 项 坍落扩展度泵送损失 3 目 （mm） 4 V漏斗实验（s） 一 般 拌合物状态（有无外沿 1 项 泌浆和中心骨料堆积） 目 施工单位检查评定结果： 项目专业质量检查员： 年 月 日 监理（建设）单位验收结论： 5 7宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 监理工程师 （建设单位项目专业技术负责人）： 年 月 日 钢管内混凝土浇筑检验批质量验收记录 工程名称 分项工程名称 验收部位 专业工 施工单位 项目经理 长 施工执行标准名称及编号 分包项目经 施工班组 分包单位 理 长 施工单位 监理单位 验收规范规定 检查评定记录 验收记录 主 1 管内混凝土强度 控 2 管内混凝土工作性能 项 目 3 浇筑密实度 1 管内施工缝留置 一 2 浇筑方法及开孔 般 3 管内清理 项 目 4 管内混凝土养护 5 孔的封堵及表面处理 施工单位检查评定结果： 5 8宜宾市三江口CBD中央商务区一期工程（SJK-A-5-1地块） 钢管自密实混凝土抛顶结合施工方案 项目专业质量检查员： 年 月 日 监理（建设）单位验收结论： 监理工程师 （建设单位项目专业技术负责人）： 年 月 日 5 9
