一建【2022年案例四】
【背景资料】
某高速公路双向六车道分离式隧道，左洞长825m，起讫桩号为ZK16+435～ZK17+260，
右洞长840m，起讫桩号为YK16+440～YK17+280。隧道进出口均为V级围岩，洞身包含Ⅱ、
Ⅲ和Ⅳ级围岩。由于地形和地质条件限制，隧道采用出口向进口单向掘进的施工方案。隧
道出口段浅埋且以软弱破碎地层为主，属不良地质。隧道出口端设计为端墙式洞门，洞门

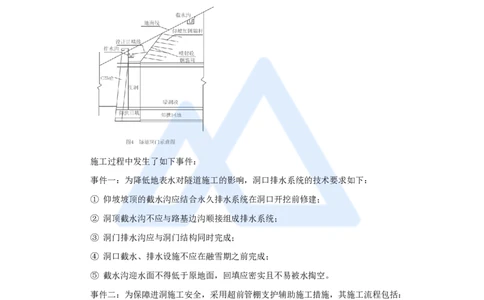

设计如图4所示。
施工过程中发生了如下事件：
事件一：为降低地表水对隧道施工的影响，洞口排水系统的技术要求如下：
① 仰坡坡顶的截水沟应结合永久排水系统在洞口开挖前修建；
② 洞顶截水沟不应与路基边沟顺接组成排水系统；
③ 洞门排水沟应与洞门结构同时完成；
④ 洞口截水、排水设施不应在融雪期之前完成；
⑤ 截水沟迎水面不得低于原地面，回填应密实且不易被水掏空。
事件二：为保障进洞施工安全，采用超前管棚支护辅助施工措施，其施工流程包括：
① 钻孔；
② 管棚钢管内注浆；
③ 浇筑导向墙（包括安设导向管）；
④ 插入钢筋笼；
⑤ 打设管棚钢管。
事件三：隧道洞口段施工时，明洞衬砌施作应遵循以下技术要求：
① 明洞衬砌内模板应采用衬砌模板台车，并应设置外模和固定支架；
1
www.haixue.com嗨学网 | 职业价值点亮者
② 明洞衬砌拱圈混凝土混合料坍落度宜控制在150mm以下；
③ 混凝土入模温度应控制在5℃～32℃范围内；
④ 明洞混凝土强度达到80%后方可拆除内模。
事件四：施工单位编制了隧道施工组织设计和标后预算，标后预算中的自有机械费用
由不变费用和可变费用组成。项目计划工期为2年10个月，实际工期比计划工期节省了4
个月。施工时投入了2台挖掘机、4台装载机和2套二衬台车等自有机械设备，其中每台
装载机的原价为42万元，年折旧率为12%。

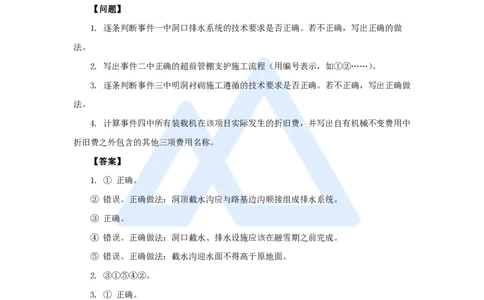

【问题】
1. 逐条判断事件一中洞口排水系统的技术要求是否正确。若不正确，写出正确的做
法。
2. 写出事件二中正确的超前管棚支护施工流程（用编号表示，如①②……）。
3. 逐条判断事件三中明洞衬砌施工遵循的技术要求是否正确。若不正确，写出正确做
法。
4. 计算事件四中所有装载机在该项目实际发生的折旧费，并写出自有机械不变费用中
折旧费之外包含的其他三项费用名称。
【答案】
1. ① 正确。
② 错误。正确做法：洞顶截水沟应与路基边沟顺接组成排水系统。
③ 正确。
④ 错误。正确做法：洞口截水、排水设施应该在融雪期之前完成。
⑤ 错误。正确做法：截水沟迎水面不得高于原地面。
2. ③①⑤④②。
3. ① 正确。
② 错误。正确做法：明洞衬砌拱圈混凝土混合料坍落度宜控制在120mm以下。
③ 正确。
④ 错误。正确做法：明洞混凝土强度达到75%后可以拆除内模。
4.（1）所有装载机在该项目实际发生的折旧费：
折旧费=设备原值×年折旧率×使用时间（年）
4×42×0.12×2.5=50.4万元
（2）自有机械不变费用中折旧费之外包含：检修费、维护费、安拆辅助费。
2
www.haixue.com嗨学网 | 职业价值点亮者
【复盘】
1. 逐条判断事件一中洞口排水系统的技术要求是否正确。若不正确，写出正确的做
法。
2. 写出事件二中正确的超前管棚支护施工流程（用编号表示，如①②……）。
3. 逐条判断事件三中明洞衬砌施工遵循的技术要求是否正确。若不正确，写出正确做
法。
4. 计算事件四中所有装载机在该项目实际发生的折旧费，并写出自有机械不变费用中
折旧费之外包含的其他三项费用名称。
