一建【2021年案例三】
【背景资料】
某高速公路分离式隧道，左洞起讫桩号为ZK4+120～ZK5+435，右洞起讫桩号为
K4+125～K5+445，隧道围岩等级为Ⅲ、Ⅳ级。右洞进洞口处仰坡陡峻，采用的洞门如图4
所示。

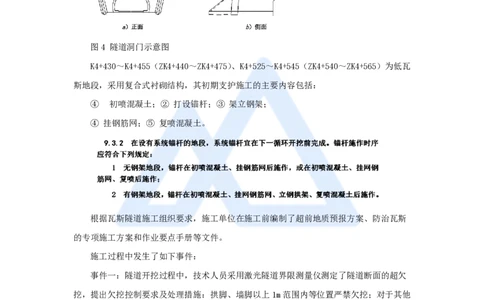

图4 隧道洞门示意图
K4+430～K4+455（ZK4+440～ZK4+475）、K4+525～K4+545（ZK4+540～ZK4+565）为低瓦
斯地段，采用复合式衬砌结构，其初期支护施工的主要内容包括：
④ 初喷混凝土；② 打设锚杆；③ 架立钢架；
④ 挂钢筋网；⑤ 复喷混凝土。
根据瓦斯隧道施工组织要求，施工单位在施工前编制了超前地质预报方案、防治瓦斯
的专项施工方案和作业要点手册等文件。
施工过程中发生了如下事件：
事件一：隧道开挖过程中，技术人员采用激光隧道界限测量仪测定了隧道断面的超欠
挖，提出欠挖控制要求及处理措施：拱脚、墙脚以上1m范围内等位置严禁欠挖；对于其他
位置，当岩层完整、岩石抗压强度大于30MPa，并确认不影响衬砌结构稳定和强度时，每
1m2内欠挖面积不宜大于0.1m2，欠挖隆起量不得大于C值；当欠挖面积及隆起量较大时，
采用补炮措施进行处理。
事件二：针对低瓦斯隧道施工，施工单位提出的部分技术要求如下：
① 在开挖工作面装药前、爆破前和爆破后，瓦检员、技术员和电工应同时检查放炮地
点附近20m以内风流中的甲烷浓度；
② 每次爆破通风达到规定时间后，当甲烷浓度小于1%，一氧化碳浓度小于1.5%时，
1
www.haixue.com嗨学网 | 职业价值点亮者
方可解除警戒，允许施工人员进入作业面；
③ 采用抗静电、阻燃的通风管，风管安装应平顺，接头严密，每100m平均漏风率不
应大于2%。
【问题】
1. 图4中所示的隧道洞门属于哪一种类型？写出构造物A和B的名称。
2. 根据初期支护施工的主要内容，写出正确的初期支护施工顺序（用编号表示）。根
据瓦斯隧道施工组织要求，施工单位在施工前还应编制哪些文件？
3. 事件一中，隧道开挖时还有哪个位置严禁欠挖？C值为多少mm？采用技术人员提出
的措施处理欠挖时，对欠挖部位通常会造成哪些不利影响？
4. 逐条判断事件二中的技术要求是否正确？若不正确，写出正确技术要求。

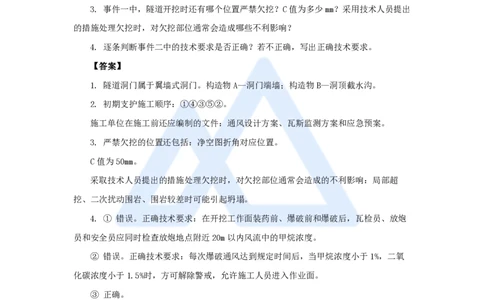

【答案】
1. 隧道洞门属于翼墙式洞门。构造物A—洞门端墙；构造物B—洞顶截水沟。
2. 初期支护施工顺序：①④③⑤②。
施工单位在施工前还应编制的文件：通风设计方案、瓦斯监测方案和应急预案。
3. 严禁欠挖的位置还包括：净空图折角对应位置。
C值为50mm。
采取技术人员提出的措施处理欠挖时，对欠挖部位通常会造成的不利影响：局部超
挖、二次扰动围岩、围岩较差时可能引起坍塌。
4. ① 错误。正确技术要求：在开挖工作面装药前、爆破前和爆破后，瓦检员、放炮
员和安全员应同时检查放炮地点附近20m以内风流中的甲烷浓度。
② 错误。正确技术要求：每次爆破通风达到规定时间后，当甲烷浓度小于1%，二氧
化碳浓度小于1.5%时，方可解除警戒，允许施工人员进入作业面。
③ 正确。
【复盘】
1. 图4中所示的隧道洞门属于哪一种类型？写出构造物A和B的名称。
2. 根据初期支护施工的主要内容，写出正确的初期支护施工顺序（用编号表示）。根
据瓦斯隧道施工组织要求，施工单位在施工前还应编制哪些文件？
3. 事件一中，隧道开挖时还有哪个位置严禁欠挖？C值为多少mm？采用技术人员提出
的措施处理欠挖时，对欠挖部位通常会造成哪些不利影响？
4. 逐条判断事件二中的技术要求是否正确？若不正确，写出正确技术要求。
