一建【2018年案例一】
【背景资料】
某施工单位承建一山岭隧道工程，该隧道为分离式双向四车道公路隧道，起讫桩号
K23＋510～K26＋235，全长2725m。岩性为砂岩、页岩互层，节理发育，有一条F断层破
碎带，地下水较丰富。隧道埋深18～570m，左、右洞间距30m，地质情况相同，围岩级别

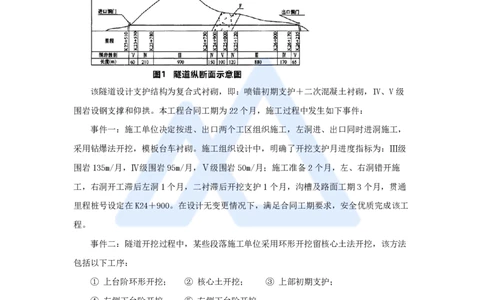

分布如图1所示。
该隧道设计支护结构为复合式衬砌，即：喷锚初期支护＋二次混凝土衬砌，IV、V级
围岩设钢支撑和仰拱。本工程合同工期为22个月，施工过程中发生如下事件：
事件一：施工单位决定按进、出口两个工区组织施工，左洞进、出口同时进洞施工，
采用钻爆法开挖，模板台车衬砌。施工组织设计中，明确了开挖支护月进度指标为：Ⅲ级
围岩135m/月，Ⅳ级围岩95m/月，Ⅴ级围岩50m/月；施工准备2个月，左、右洞错开施
工，右洞开工滞后左洞1个月，二衬滞后开挖支护1个月，沟槽及路面工期3个月，贯通
里程桩号设定在K24＋900。在设计无变更情况下，满足合同工期要求，安全优质完成该工
程。
事件二：隧道开挖过程中，某些段落施工单位采用环形开挖留核心土法开挖，该方法
包括以下工序：
① 上台阶环形开挖； ② 核心土开挖； ③ 上部初期支护；
④ 左侧下台阶开挖； ⑤ 右侧下台阶开挖；
⑥ 左侧下部初期支护；⑦ 右侧下部初期支护；
⑧ 仰拱开挖、支护。
部分工序位置如图2所示。
1
www.haixue.com嗨学网 | 职业价值点亮者
【问题】
1. 根据背景资料，计算各级围岩总长及所占比例（以百分比表示，四舍五入，小数点
后保留一位）。
2. 分别写出适用于该隧道Ⅲ、Ⅳ级围岩的施工方法。
3. 针对事件一，计算隧道施工工期（单位：月，小数点后保留一位）。
4. 针对事件二，复制图2至答题卡上，在图中按环形开挖留核心土法补充开挖线，并
在图中填写工序①和②的位置；并写出工序①～⑧的正确排序（以“②→③→⑥→……”
格式作答）。
【答案】
1. 各级围岩总长度及所占比例：
（1）Ⅲ级围岩长度=970+880=1850m
Ⅲ级围岩长度所占比例=1850/2725≈67.9%
（2）Ⅳ级围岩长度=210+150+120+170=650m
Ⅳ级围岩长度所占比例=650/2725≈23.9%
（3）V级围岩长度=60+100+65=225m
V级围岩长度所占比例=225/2725≈8.3%
2. III级围岩采用全断面法、长台阶法。
IV级围岩采用长台阶法、短台阶法。
3. 进口工区开挖支护所需工期：
970/135＋（210＋150）/95＋60/50=12.2个月
出口工区开挖支护所需工期：
880/135＋（120＋170）/95＋（100＋65）/50=12.9个月
施工工期：12.9＋1＋1＋2+3=19.9个月
2
www.haixue.com嗨学网 | 职业价值点亮者
4.

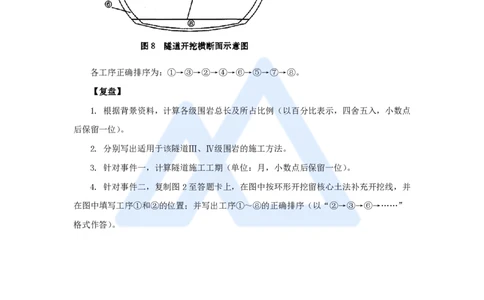

各工序正确排序为：①→③→②→④→⑥→⑤→⑦→⑧。
【复盘】
1. 根据背景资料，计算各级围岩总长及所占比例（以百分比表示，四舍五入，小数点
后保留一位）。
2. 分别写出适用于该隧道Ⅲ、Ⅳ级围岩的施工方法。
3. 针对事件一，计算隧道施工工期（单位：月，小数点后保留一位）。
4. 针对事件二，复制图2至答题卡上，在图中按环形开挖留核心土法补充开挖线，并
在图中填写工序①和②的位置；并写出工序①～⑧的正确排序（以“②→③→⑥→……”
格式作答）。
