一建【2022年案例三】
【背景资料】
某施工单位承建一座平原区跨河桥梁，主桥上部结构为（70+120+120+70）m的连续箱
梁，对应的桥墩编号依次为0#、1#、2#、3#、4#。0#桥墩和4#桥墩位于河滩岸上，基础均
由4根40m长、直径2.0m的桩基础和方形承台组成，桩基础穿越的地层从上至下依次为粘
土、砂土、砂卵石、强风化砂岩及弱风化砂岩。1#桥墩、2#桥墩和3#桥墩位于水中，基础
均由7根直径2.2m的桩基础和圆形承台组成，其中1#桥墩和3#桥墩的桩长为60m，深水
区域2#桥墩的桩长为70m。

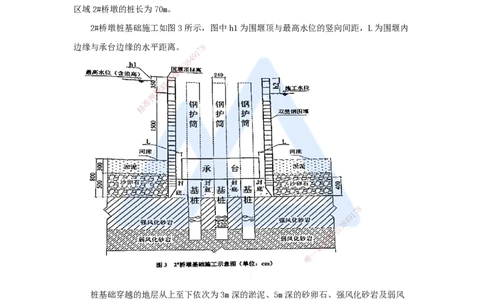

2#桥墩桩基础施工如图3所示，图中h1为围堰顶与最高水位的竖向间距，L为围堰内
边缘与承台边缘的水平距离。 8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
桩基础穿越的地层从上至下依次为3m深的淤泥、5m深的砂卵石、强风化砂岩及弱风
化砂岩。施工单位进场后根据实际情况编制了桥梁基础的施工方案，其中部分技术要求如
下：
① 桥梁桩基础均采用冲击钻成孔。
② 考虑到河滩岸上地质情况较好，对桥墩位置的地面进行清理、整平夯实后安装型
钢，形成了桩基础钻孔工作平台，承台基坑采用放坡开挖工艺进行施工。
③ 水中桩基础利用钢管桩工作平台进行施工，施工完成后拆除工作平台。
④ 圆形双壁钢围堰采用分块分节拼装工艺施工，经灌水、吸砂下沉至设计位置再进行
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
混凝土封底并抽水后，进行圆形承台施工。
施工单位按程序报批了桥梁基础的施工方案，项目部总工按规定向A及B进行了第一
级施工技术交底。
后续施工过程中发生了如下事件：
事件一：基于0#桥墩位于岸上且地质情况较好的实际情况，施工单位将原桩基础的冲
击钻孔工艺改为人工挖孔工艺，监理单位依据《公路水运工程淘汰落后工艺、设备、材料
目录》的相关规定制止了施工单位的做法。

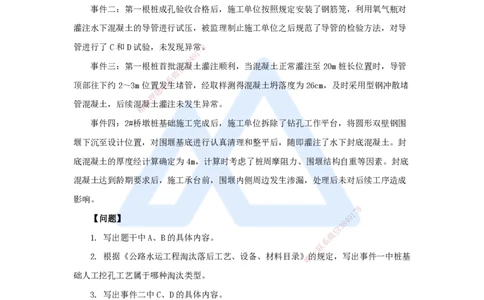

事件二：第一根桩成孔验收合格后，施工单位按照规定安装了钢筋笼，利用氧气瓶对
灌注水下混凝土的导管进行试压，被监理制止施工单位之后规范了导管的检验方法，对导
管进行了C和D试验，未发现异常8。
7
1
9
4
8
事件三：第一根桩首批信混3凝土灌注顺利，当混凝土正常灌注至20m桩长位置时，导管
微
系
顶部往下约2～3m位置联发生堵管，经取样测得混凝土坍落度为26cm，及时采用型钢冲散堵
题
押
管混凝土，后续混准凝土灌注未发生异常。
精
事件四：2#桥墩 桩基础施工完成后，施工单位拆除了钻孔工作平台，将圆形双壁钢围
堰下沉至设计位置，对围堰基底进行认真清理和整平后，随即灌注了水下封底混凝土。封
底混凝土的厚度经计算确定为 4m，计算时考虑了桩周摩阻力、围堰结构自重等因素。封底
混凝土达到龄期要求后，施工承台前 ，围堰内侧周边发生渗漏，处理后未对后续工序造成
影响。
8
1
7
【问题】
8
4 9
信
3
微
1. 写出题干中A、B的具体内容。
系
联
一
2. 根据《公路水运工程淘汰落后工艺、设备、材料 目录》唯的规定，写出事件一中桩基
础人工挖孔工艺属于哪种淘汰类型。
3. 写出事件二中C、D的具体内容。
4. 写出事件三中处理导管堵管的另一种方法，并从坍落度的角度分析导管堵管的原
因。
5. 写出图3中L、h1的技术要求（以m为单位）。说明事件四中围堰渗漏的原因及封
底混凝土厚度计算重点还应考虑的其他两个因素。
【答案】
1. A—项目各部门负责人；B—全体技术人员。
2. 属于限制使用类型工艺。
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
3. C—水密承压试验；D—接头抗拉试验。
4.（1）处理导管堵管的另一种方法：在导管上固定附着式振捣器振动导管内混凝土。
（或插拔抖动导管，注意不可将导管口拔出混凝土面）
（2）造成堵管的原因：水下桩基混凝土坍落度一般为16～22cm，现场实测坍落度
26cm，说明桩基混凝土坍落度过大，可能是集料级配差，混凝土和易性差而造成离析卡
管。
5.（1）L：围堰内侧距承台边缘的净距宜不小于1m。

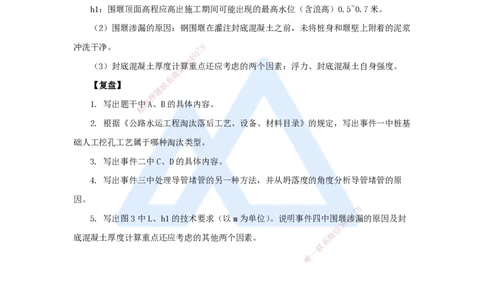

h1：围堰顶面高程应高出施工期间可能出现的最高水位（含浪高）0.5~0.7米。
（2）围堰渗漏的原因：钢围堰在灌注封底混凝土之前，未将桩身和堰壁上附着的泥浆
冲洗干净。 8
7
1
9
4
8
（3）封底混凝土厚度计信算3重点还应考虑的两个因素：浮力、封底混凝土自身强度。
微
系
【复盘】 联
题
押
1. 写出题干中准A、B的具体内容。
精
2. 根据《公路水 运工程淘汰落后工艺、设备、材料目录》的规定，写出事件一中桩基
础人工挖孔工艺属于哪种淘汰类型。
3. 写出事件二中C、D的 具体内容。
4. 写出事件三中处理导管堵管 的另一种方法，并从坍落度的角度分析导管堵管的原
因。
8
1
7
5. 写出图3中L、h1的技术要求（以m为 单位）。说明事件四中围堰
8
4 9渗漏的原因及封
信
3
微
底混凝土厚度计算重点还应考虑的其他两个因素。
系
联
一
唯
