【摘要】在化工、石油、制药等行业中，有一种设备被誉为“工业的肺”——填料塔。无论是精馏、吸收还是萃取，都离不开它的身影。但你真的知道，一座填料塔是如何被“算”出来的吗？今天，我们就来拆解填料塔设计的核心计算逻辑，从塔径、压降到填料层高度和液泛校核，带你完整走一遍设计流程。

点击下方卡片，关注后自动下载👇

一、设计之前：先明确你要算什么

填料塔的设计计算，可以概括为四个核心步骤：

确定塔径（D）—— 塔要“多粗”？

计算压降（ΔP）—— 气体穿塔要“损失多少压力”？

确定填料层高度（H）—— 填料要“堆多高”？

校核液泛和润湿条件—— 操作“稳不稳”？

这四个参数环环相扣，一个算不准，整座塔的效率就可能大打折扣。

二、塔径计算：从“液泛速度”说起

塔径是填料塔设计的基础参数，它决定了设备能处理多少气体流量。塔径由空塔气速决定，计算公式为：

D = √(4 × V_s / πu)

其中 V_s 是气体体积流量，u 是操作空塔气速。

那 u 怎么确定？

答案是：先算液泛速度，再取它的 60%~80% 作为操作气速。

液泛速度是填料塔正常操作气速的上限。一旦气速超过这个值，填料层持液量会迅速增加，压降急剧上升，气体夹带液沫严重，整个塔的正常操作就会被破坏。在泛点气速下，持液量的增多使液相由分散相变为连续相，而气相则由连续相变为分散相，此时气体呈气泡形式通过液层，气流出现脉动，液体被带出塔顶。所以操作空塔气速与泛点气速之比，也就是泛点率，一定要控制在安全范围内。

液泛速度怎么算？

工程上应用最广的方法是 Eckert 泛点关联图和 Bain-Haugen 公式。Eckert 图是工程师们经过大量实验绘制的一张经验曲线图，以横坐标为流动参数（液相动能与气相动能之比），纵坐标为泛点因子，通过读图即可得到液泛速度的估算值。但当手头没有图纸或者需要更高精度时，行业更常用的是 Bain-Haugen 公式。研究表明，Bain-Haugen 公式与实验数据吻合度更好，是当前泛点气速预测的主力模型。

举个实际的例子：假设一座吸收塔处理空气-水体系，气相质量流量 G=1.75 t/h，液相质量流量 L=5.25 t/h，填料选用散堆填料。我们先通过流动参数在 Eckert 图上找到对应的纵坐标值，再除以液泛填料因子和液体密度校正系数，即可反算出液泛气速，最后乘以 0.6~0.8 得到操作气速，代入塔径公式完成计算。

对于规整填料，由于结构排列规整，气流分布更均匀，操作空塔气速可以取得更高，单位压降通常比同规格的散堆填料低 30% 到 50%。

三、压降计算：塔“透气”有多费力？

压降是气体穿过填料层时克服阻力的能量损失，直接影响鼓风机的选型和运行能耗。填料塔的压降主要由两部分构成：干填料压降（无液体喷淋时，气体自身的流动阻力）和湿填料压降（有液体喷淋时，液体膜额外增加的阻力）。工程实际中最常用的方法同样是 Eckert 通用压降关联图——在确定了塔径和气速后，通过该图可以快速读取出每米填料层的压降值。

对于规整填料，由于结构排列规整，气流分布更均匀，计算时需要采用专用关联式，其单位压降通常比同规格的散堆填料低 30% 到 50%。针对不同类型的规整填料，学界已经开发了多种压降模型——传统模型主要基于散堆填料的压降关联式和湿壁塔模型推导而来，而近年来发展的机理模型则基于过程基本规律，在通用性、适用范围和准确性方面都有显著提升。压降受填料特性影响最为直接，填料因子（φ） 是表征阻力的关键参数，填料因子越大，气体穿过填料层就越“费力”。

四、填料层高度：HTU-NTU 的“黄金公式”

填料层高度决定了气液两相的接触时间，直接影响分离或吸收效果。过高则浪费设备投资和压降，过低则达不到工艺要求。计算的核心方法是 HTU-NTU 法：

H = NTU × HTU

其中 NTU（传质单元数） 反映分离任务的难易程度，由物料进口和出口浓度决定——要求的浓度变化越大、传质推动力越小，NTU 就越大。对于相平衡关系比较简单的物系，可以从传质推动力的积分式导出代数计算公式；对于相平衡关系比较复杂的物系，则需要借助数值积分或绘图求解。

HTU（传质单元高度） 则反映填料本身的传质效率，通常由实验测定，不同填料类型有不同的经验关联式。对于规整填料，经典的 HTU-NTU 方法已被大量应用于精馏塔和吸收塔的设计计算，在正丁烷/正戊烷等物系中验证了其可靠性。

换个更直观的说法：NTU 好比你要爬几级台阶（任务难度），HTU 好比每级台阶有多高（设备性能），两者相乘就是总高度。

五、校核工作：润湿率与持液量

塔径和高度都算好了，但别急着签字交付——还有两个参数必须校核。

润湿率：指单位填料体积中被液体有效润湿的表面积。如果喷淋密度太小，填料表面就不能被充分润湿，气液接触面积大打折扣。工程上通常采用 Morris 最小润湿速率法 进行校核。对于直径不超过 75mm 的散装填料，最小润湿速率可取 0.08 m³/(m·h)；对于直径大于 75mm 的散装填料，则取 0.12 m³/(m·h)。

持液量：指填料层内部存留的液体体积。持液量不仅影响压降大小，还直接关系到液泛发生的临界条件。设计时可以通过经验关联式计算不同操作条件下的持液量，确保塔的流体力学性能稳定。

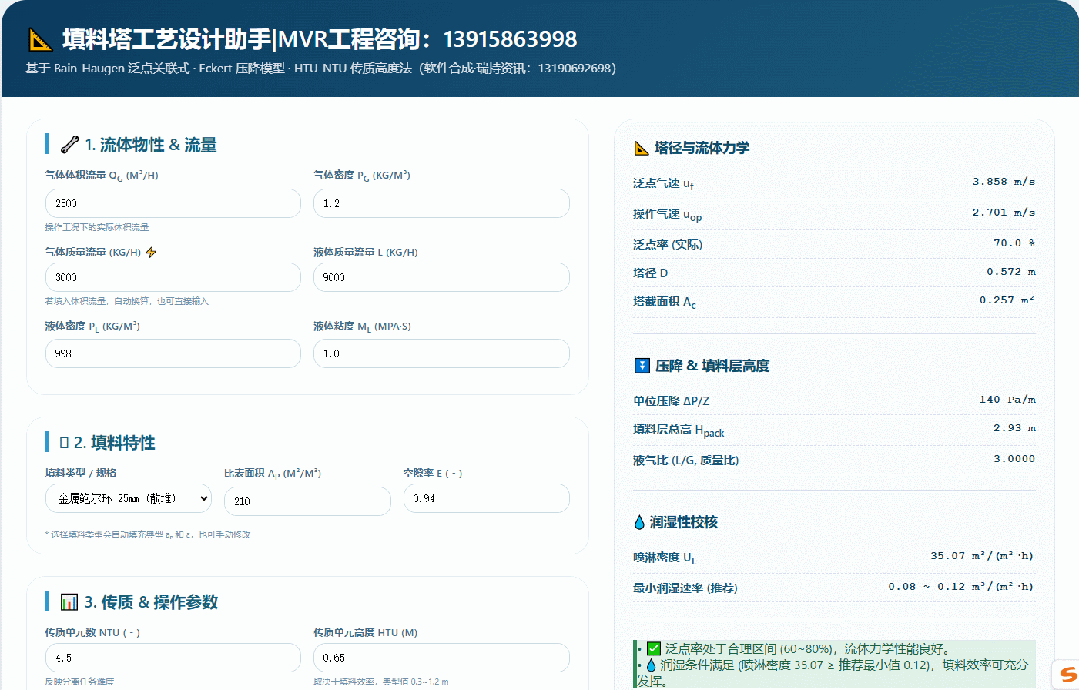

六、设计工具：从手工计算到智能化

在工业设计院和专业设备厂家，填料塔的设计已经高度数字化。常用的方法包括：

手工计算：Eckert 图+ Bain-Haugen 公式+ HTU-NTU 法，适合初步估算

专业软件：如 Aspen Plus、ChemCAD 等流程模拟软件，内置丰富的填料数据库和经验关联式

CFD 仿真：对于复杂物系或新型填料结构，采用计算流体动力学方法进行精细化设计验证

设计方法的演进，也反映了填料塔技术在效率和精度上的不断提升。今天的工程师不再仅仅依赖一张纸质关联图查阅数据，而是可以通过系统化的计算模型和数字化工具实现快速迭代。

从塔径的液泛速度控制，到压降的通用关联图估算，再到填料层高度的 HTU-NTU 法计算，每一步都有章可循、有法可依。看似复杂的填料塔设计，本质上就是围绕流体力学和传质效率两个核心变量，反复平衡、反复校验的过程。下一次当你走进化工厂或者看见精馏塔的雄姿时，不妨想想：这座塔的直径、高度和内部填料，都是一连串精确计算的结果——而不是“拍脑袋”拍出来的。

（个人观点，供参考）
