VFB:从虚拟总线构想到软件定义汽车的工程基石

引言

在智能汽车时代，OTA、SOA 和中央计算架构已成为技术标配。但在二十年前，汽车电子架构曾长期处于“软硬深度耦合”的状态：应用层逻辑与底层寄存器操作交织，导致更换 MCU 时应用代码往往需要大规模重写。

2003 年，AUTOSAR 联盟提出了 虚拟功能总线（Virtual Functional Bus，VFB） 构想。这一设计的核心目标是通过一套系统级的抽象机制，实现应用软件与底层硬件及网络拓扑的完全解耦。

本章将分析 VFB 的设计哲学、实现机制，以及这种高度抽象在工程落地过程中带来的技术挑战与代价。

预备知识：术语对齐

为了准确理解后续讨论，首先明确文中涉及的核心术语：

• SWC（Software Component，软件组件）：应用层的功能原子单元（如“灯光控制算法”）。SWC 内部仅包含算法逻辑，不直接操作底层寄存器。
• Port（端口）：SWC 的交互接口。VFB 规定 SWC 必须通过端口收发数据。端口分为 R-Port（Required Port，数据需求方）和 P-Port（Provided Port，数据提供方）。
• Interface（接口）：端口上承载的数据契约。常见的有 Sender-Receiver Interface（异步数据流）与 Client-Server Interface（同步请求-响应）。
• RTE（Runtime Environment，运行时环境）：VFB 在特定 ECU 上的具体实现。RTE 是根据系统配置生成的代码层，负责将 SWC 的端口调用路由到正确的通信路径。
• 具象化（Materialization）：将系统级 VFB 模型转化为特定 ECU 上可执行的 RTE 代码的过程。

第一章：软件定义汽车的理论原点

在汽车电子的草莽时代，应用层代码和底层硬件是高度耦合的。一个典型的车身控制器（BCM）项目，车灯控制逻辑里散布着大量直接操作 GPIO 寄存器的代码：

/* 非 AUTOSAR 时代：应用逻辑直接操作硬件寄存器 */void HeadlampCtrl_10ms(void) {    uint8 switch_state = *((volatile uint8*)0xFFC00010);  /* 直读 GPIO 寄存器 */    if (switch_state & 0x01) {        *((volatile uint8*)0xFFC00020) = 0xFF;            /* 直写 PWM 寄存器 */    }}

这段代码绑死了特定 MCU 的寄存器地址。换一颗芯片，寄存器映射全变，应用层代码必须推翻重写——哪怕车灯控制的业务逻辑没有任何变化。

为了解决这个"硬件绑架软件"的死局，AUTOSAR 联盟提出了 VFB 构想：

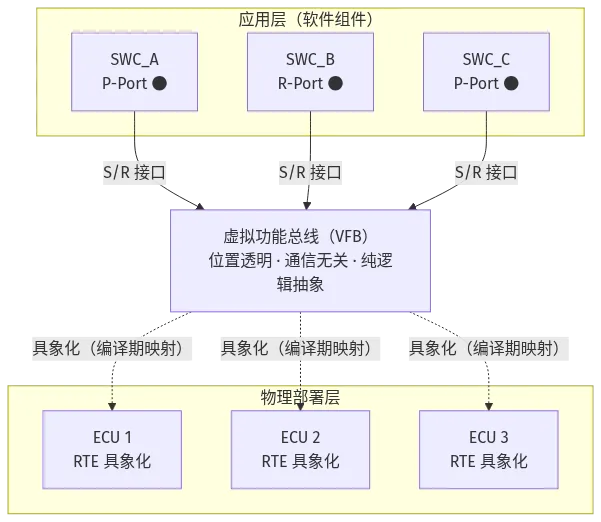

VFB 不是一根物理存在的线束，也不是一段具体的 C 代码。它是一种纯粹的系统级架构抽象——在 VFB 视角下，所有 SWC 都"挂载"在同一条虚拟总线上，彼此之间的通信与物理部署完全无关。

在 VFB 架构下，同样的车灯控制逻辑变成了这样：

/* AUTOSAR SWC：通过 RTE 端口接口收发数据，不接触任何硬件 */void HeadlampCtrl_Runnable_10ms(void) {    uint8 switch_state = 0U;    Rte_Read_HeadlampCtrl_SwitchState(&switch_state);     /* 从 RTE 读取输入 */    uint8 pwm_duty = (switch_state & 0x01) ? 255U : 0U;    (void)Rte_Write_HeadlampCtrl_PwmDuty(pwm_duty);      /* 向 RTE 写出输出 */    /* SWC 不知道信号来自哪个 GPIO，也不关心 MCU 型号 */}

从 *((volatile uint8*)0xFFC00010) 到 Rte_Read_HeadlampCtrl_SwitchState()——应用层与硬件之间被一道不可逾越的接口墙隔开了。

第二章：VFB 的核心哲学——强隔离与位置透明

VFB 的设计哲学可以归结为两条刚性约束：

• 对内：强隔离。SWC 内部只允许包含纯粹的算法逻辑，绝对禁止出现任何直接操作硬件寄存器、调用特定 MCU 驱动函数的代码。
• 对外：标准接口。SWC 如果需要与其他组件通信或读取传感器数据，只能通过 VFB 定义的标准化端口（Port）进行。

2.1 物理位置的透明性

假设有两个软件组件：负责计算车速的 SWC_SpeedCalc 和负责显示仪表的 SWC_Dashboard。它们通过一对 Sender-Receiver 端口连接。

在 VFB 架构下，SWC_SpeedCalc 根本不需要知道 SWC_Dashboard 部署在哪里：

• 它们可能运行在同一个 ECU 的同一个 CPU 核心上——RTE 通过 RAM 变量赋值完成通信。
• 它们可能运行在同一个 ECU 的不同 CPU 核心上——RTE 自动插入自旋锁或 IOC（Inter-OS-Application Communication）通道。
• 它们甚至可能运行在相隔两米的两个不同 ECU 上——RTE 调用 COM 栈，数据通过 CAN 总线传输。

对于应用层开发者而言，这三种场景下的 SWC 代码完全一致。底层复杂的报文打包、网络传输、中断响应，全部被 VFB 屏蔽了。

2.2 ARXML 中的逻辑连接

VFB 的连接关系由 ARXML（AUTOSAR XML） 文件定义。以下是一个简化的连接描述示例：

<!-- VFB 系统级连接描述示例 --><ASSEMBLY-SW-CONNECTOR>  <SHORT-NAME>SpeedCalc_to_Dashboard</SHORT-NAME>  <PROVIDER-IREF>    <CONTEXT-COMPONENT-REF DEST="SW-COMPONENT-PROTOTYPE">/System/SWC_SpeedCalc</CONTEXT-COMPONENT-REF>    <TARGET-P-PORT-REF DEST="P-PORT-PROTOTYPE">/SWC_SpeedCalc/pp_VehicleSpeed</TARGET-P-PORT-REF>  </PROVIDER-IREF>  <REQUESTER-IREF>    <CONTEXT-COMPONENT-REF DEST="SW-COMPONENT-PROTOTYPE">/System/SWC_Dashboard</CONTEXT-COMPONENT-REF>    <TARGET-R-PORT-REF DEST="R-PORT-PROTOTYPE">/SWC_Dashboard/rp_VehicleSpeed</TARGET-R-PORT-REF>  </REQUESTER-IREF></ASSEMBLY-SW-CONNECTOR>

在这个描述中，仅定义了逻辑上的连接关系，而不涉及物理位置或通信介质。具体的映射工作在后续的系统配置阶段完成。

第三章：从虚拟到现实——具象化过程

VFB 描绘了一个完美的抽象模型，但微处理器无法直接执行一个"理论模型"。当系统设计完成、需要生成能在真实硅片上运行的代码时，VFB 就必须被"具象化"。

3.1 RTE：VFB 的实体代理

在单个 ECU 内部，VFB 被具象化为一段真实存在的 C 代码层——RTE（Runtime Environment）。

RTE 负责接管 SWC 所有的端口调用，并根据系统配置将其路由到正确的位置：如果是同核内部通信，RTE 直接操作 RAM 变量；如果是跨核通信，RTE 插入同步保护机制；如果是跨 ECU 通信，RTE 调用下层 BSW 的 COM 栈发送报文。

3.2 代码生成——量体裁衣的艺术

不同于传统的静态库，RTE 代码是根据 ARXML 配置自动生成的。配置工具（如 DaVinci Configurator 或 EB tresos Studio）会扫描所有 SWC 的端口连接关系和 ECU 部署信息，为每种通信场景生成不同形态的 C 代码。

以同一个 VehicleSpeed 信号为例，RTE 生成器在不同部署场景下的产出差异极大：

场景 A：同核通信

/* RTE 生成代码示例：同核内部通信 *//* 采用 static inline 函数以兼顾效率与 MISRA 合规性 */static inline Std_ReturnType Rte_Write_pp_VehicleSpeed_Element(uint16 data) {    Rte_Buffer_VehicleSpeed = data;    return RTE_E_OK;}static inline Std_ReturnType Rte_Read_rp_VehicleSpeed_Element(uint16* data) {    if (data != NULL_PTR) {        *data = Rte_Buffer_VehicleSpeed;    }    return RTE_E_OK;}

场景 B：跨核通信

/* RTE 生成代码示例：跨核通信 *//* 必须调用 OS 的 IOC 机制以保证多核环境下的数据一致性 */Std_ReturnType Rte_Write_pp_VehicleSpeed_Element(uint16 data) {    /* 调用 Inter-OS-Application Communication API */    return IocWrite_VehicleSpeed(data); }

场景 C：跨 ECU 通信

/* RTE 生成代码示例：跨 ECU 通信 *//* 数据通过 COM → PduR → CanIf → CAN Driver 发出 */Std_ReturnType Rte_Write_pp_VehicleSpeed_Element(uint16 data) {    return Com_SendSignal(ComConf_ComSignal_VehicleSpeed_Tx, &data);}

同一个 Rte_Write 调用，在三种部署场景下生成了完全不同的底层实现。这就是 VFB 具象化的核心价值：SWC 代码保持不变，由 RTE 根据部署配置实现“量体裁衣”。

3.3 配置爆炸：灵活性的第一笔账

这种"量体裁衣"的方式保证了灵活性，但也带来了第一个工程代价——配置爆炸。

一个中等规模的车身控制器项目，通常包含 200～500 个通信信号。每个信号的 RTE 行为都取决于多个配置维度：部署位置、通信方向、数据类型（基本类型 vs. 复杂结构体）、是否需要 E2E 保护、是否涉及模式切换。排列组合下来，RTE 生成器需要处理的配置项轻松突破数千条。

第四章：理想的代价——性能损耗与代码膨胀

任何架构抽象都伴随着开销。VFB 追求极致的隔离，直接导致了 RTE 层的性能开销不可忽视。

4.1 调用栈深度的增加

在非 AUTOSAR 代码中，读取一个 ADC 转换值通常仅需一行指令：

raw_value = ADC_Read(0U);  /* 直接调用驱动 API */

而在 VFB 架构下，若要实现由应用层同步触发硬件采样的时序链，必须使用 Client-Server (C/S) 接口，整个操作涉及多层封装：

1. SWC 调用 Rte_Call_rp_Sensor_ReadValue(&data); 触发请求
2. RTE 将该调用路由至 IoHwAb 提供的 Server Runnable
3. IoHwAb（I/O 硬件抽象层）进一步调用 MCAL 层的 Adc_ReadGroup()
4. ADC 驱动最终操作硬件寄存器

这种多层封装导致了调用栈深度的增加。在资源受限的 16 位或低端 32 位 MCU 上，每层函数调用产生的栈空间消耗累积起来可能达到数十字节。在 Task 栈空间本就紧张的情况下，这些额外开销可能成为系统稳定性的隐患。

4.2 “胶水代码”的体积膨胀

由于 RTE 需要为每一个端口连接生成特定的路由逻辑，当项目包含数千个信号时，自动生成的 Rte.c 和 Rte_*.h 文件规模可能达到数万行甚至更高。这种代码膨胀不仅考验编译器的优化能力，更占用了有限的 Flash 资源。

在某些资源受限的项目中，RTE 生成代码的 Flash 占用甚至可能接近或超过 SWC 业务逻辑代码的总和。

第五章：多核时代——数据一致性的挑战

在单核时代，VFB 的实现相对直接，同核通信本质上是内存变量赋值。但在多核架构下，VFB 的“位置透明性”承诺对数据一致性提出了更高要求。

5.1 数据撕裂风险

假设 SWC_A 在 Core 0 修改一个 64 位复合信号（如包含时间戳和车速的结构体），而 SWC_B 在 Core 1 几乎同时读取该信号。

在 32 位总线带宽下，结构体的写操作需要两个总线周期。如果 Core 1 在这两个周期之间发起读取，就可能读到“高 32 位为新值、低 32 位为旧值”的撕裂数据（Torn Read）。

5.2 RTE 的保护机制

为解决数据撕裂问题，RTE 必须引入同步保护机制。AUTOSAR 定义了以下几种标准手段：

• 隐式通信（Implicit Communication）：这是解决并发数据一致性的正统且高性能设计。当端口配置为隐式访问（Rte_IRead / Rte_IWrite）时，RTE 会在 Task 级别分配上下文本地缓存（Context-local buffer）。Task 启动时，RTE 将全局变量快照原子拷贝至缓存；Runnable 执行期间仅操作缓存；Task 结束时再原子写回。此机制彻底消除了执行期间由中断或高优先级 Task 抢占导致的变量跳变。
• Exclusive Area（排他区域）：通过关中断（单核）或自旋锁（多核）保护临界区。其代价是在同步期间，其他核心可能因锁竞争而产生等待开销。
• 数据副本（Double Buffer）：采用双缓冲区机制，写入方与读取方操作不同空间，完成后交换指针。这会增加 RAM 的占用。
• IOC（Inter-OS-Application Communication）：利用 OS 提供的专用通道实现跨核心通信，内部封装了原子操作或内核级保护逻辑。

这些机制在保证数据安全的同时，也带来了额外的 CPU 负载或内存消耗。在多核系统中，若 SWC 的核间部署规划不当，跨核通信的同步开销将显著推高系统总负载。

5.3 实时性与时序的约束

尽管 VFB 侧重于功能连接的抽象，但这并不意味着它缺乏时序控制能力。实际上，AUTOSAR 规范通过 TIMEX (Timing Extensions) 弥补了这一语义。

在 VFB 视图下，系统架构师可以使用 VfbTiming 定义端到端的时间链（Event Chain），并下发极其严格的时序约束，如延迟（LatencyTimingConstraint）和数据存活期（AgeConstraint）。这些架构层的约束将直接指导后续 RTE 调度逻辑的生成。

即便如此，由于底层物理隔离的存在，端到端延迟的累加仍需工程团队重点关注。例如：ADC 采样（5ms 周期）→ IoHwAb 缓存 → RTE 路由（10ms 周期）→ SWC 计算 → RTE 输出 → COM 封装（20ms 发送周期）。这类跨越多层缓存的链路延迟，往往是动力底盘域系统集成阶段的核心挑战。

第六章：当 VFB 遭遇 Complex Device Driver

在处理高性能外设（如高清雷达原始数据、千兆以太网视频流）时，部分开发者发现 VFB 的 Port 通信模型效率受限——每一帧数据经过 RTE 层的拷贝与路由可能带来不可接受的 CPU 开销。

此时，工程师通常会采用 CDD（Complex Device Driver，复杂驱动）。CDD 属于 BSW（基础软件层），但它在架构上拥有特殊地位：它被允许向下绕过标准的 BSW 分层限制，直接操作硬件寄存器。

然而，CDD 的“越权”具有极其严格的边界条件：在向上与应用层交互时，它必须在 VFB 上被建模为一个特殊的原子组件（ComplexDeviceDriverSwComponentType），并通过标准的 AUTOSAR Port 经由 RTE 进行数据交换。CDD 绝不能通过全局变量或直接的 C 函数调用破坏 VFB 的隔离防线。

/* CDD：绕过 VFB/RTE，实现高性能内存访问 */void CDD_EthVideoStream_MainFunction(void) {    /* 声明帧长度 */    uint32 frame_length = ETH_FRAME_MAX_SIZE;    /* 直接访问以太网 DMA 接收缓冲区 */    volatile uint8* rx_buffer = (volatile uint8*)ETH_DMA_RX_BASE;    /* 在现代带 D-Cache 的 MCU 上，必须先进行 Cache 无效化以确保读取真实硬件数据 */    Mcu_InvalidateDCache_By_Addr((uint32)rx_buffer, frame_length);    ProcessVideoFrame(rx_buffer, frame_length);  /* 零拷贝处理 */}

CDD 通过牺牲可移植性换取了性能。这段代码由于直接包含了特定硬件的寄存器地址和 Cache 操作 API，在更换芯片时必须重写。这从侧面印证了 VFB 的价值取向：VFB 用适度的性能换取可移植性，CDD 用可移植性换取极致性能。两者在 AUTOSAR 架构中是互补关系。

第七章：R24-11 演进——Software Clusters 打破静态边界

在传统的 AUTOSAR CP 架构中，VFB 最终被具象化为单一的 Rte.c，所有组件紧耦合在同一个构建工程中。然而，随着域控制器架构和独立 OTA 更新需求的爆发，这种静态链接的单体架构逐渐成为研发瓶颈。

为应对这一挑战，最新的 AUTOSAR 规范（如 R24-11）引入了 Software Cluster (SwCluC) 特性，彻底重塑了 VFB 的物理形态：

VFB 不再局限于单一的二进制文件，而是被切割到多个独立编译的软件集群中。跨集群的 VFB 连接不再通过 C 语言链接器的 Symbol 进行静态解析，而是依赖底层的代理模块（Proxy Modules）和二进制清单（Binary Manifest） 进行动态匹配与通信（SwCluC_Xcc）。

这一颠覆性扩展意味着，当某一个 SWC 发生变更时，它能够作为独立的集群被编译和刷写，而无需重新编译整个 ECU 的基础软件和其他应用集群。这是 VFB 架构在“软件定义汽车”时代实现敏捷迭代的关键演进。

第八章：常见误区 Q&A

Q：VFB 等同于 RTE 吗？

A：不等同。VFB 是一套系统级的设计抽象，定义了逻辑上的连接模型；RTE 则是 VFB 在特定 ECU 上的具体实现。简单类比，VFB 是建筑设计的结构蓝图，而 RTE 是根据蓝图浇筑而成的混凝土实体。

Q：既然存在性能损耗，VFB 的价值体现在哪里？

A：其核心价值在于保障软件资产的可复用性。没有 VFB 提供的标准隔离，跨平台的移植成本往往意味着大量的底层逻辑重写。VFB 使得应用层代码理论上无需改动即可在不同芯片上运行，这种工程效率的提升远超通过提升硬件算力来抵消抽象开销的成本。

Q：AP（Adaptive Platform）中是否延续了 VFB 的思想？

A：AP 将 VFB 的核心理念演进为面向服务的架构（SOA）。在 AP 中，组件间的交互通过 ara::com 提供的代理/骨架（Proxy/Skeleton）模式实现。虽然实现细节和术语发生了变化，但“接口与实现分离、通信与部署解耦”的设计原则一脉相承。

总结：确立应用与硬件隔离的工程规范

回看 VFB 的发展历程，它不仅是一次架构设计尝试，更是一场关于汽车软件标准化的大规模实践。

VFB 确立了现代汽车软件开发的核心纪律：先定义接口，再实现逻辑。它推行了“应用代码不得直接接触硬件”的工程准则，为软件资产跨平台、跨供应商的复用奠定了基础。尽管抽象层带来了不可避免的开销，但它所建立的协作规范已成为当今智能汽车软件架构的基石。

附录：RTE 通信机制对比表

参考文献

1. AUTOSAR Consortium. Virtual Functional Bus. AUTOSAR_EXP_VFB. R24-11.
2. AUTOSAR Consortium. Specification of RTE. AUTOSAR_SWS_RTE. R24-11.
3. AUTOSAR Consortium. Layered Software Architecture. AUTOSAR_EXP_LayeredSoftwareArchitecture. R24-11.
4. Fennel, H.; Schmidt, H.; Biehl, J.; et al. (2006). Achievements and exploitation of the AUTOSAR development partnership. SAE Technical Paper 2006-21-0019.
5. Fürst, S. et al. (2009). AUTOSAR — A Worldwide Standard is on the Road. 14th International VDI Congress.
