夜雨聆风EDA（Electronic Design Automation，电子设计自动化）是集成电路设计的核心工业软件，贯穿芯片从概念到流片的全生命周期。其技术复杂度与产业重要性，堪比制造业中的数控机床——没有它，整个产业链将陷入停摆。
现代芯片的复杂度已达到惊人量级：一颗高端GPU或AI加速器集成数百亿晶体管，制程节点下探至3nm及以下。在如此微观尺度上，人工设计已完全不可行，必须依赖EDA工具实现自动化设计、验证与物理实现。

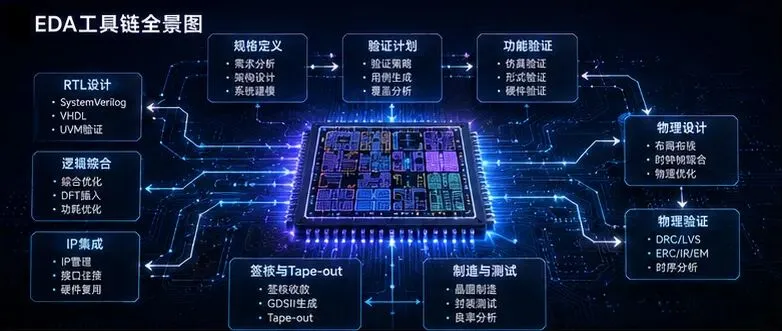

EDA工具链按功能可划分为三大环节：
前端设计：RTL建模、逻辑综合、功能验证。工程师使用Verilog/VHDL描述电路行为，EDA工具将其转换为门级网表，并优化时序、面积、功耗等关键指标。
验证环节：占芯片设计周期60%以上，包括功能仿真、形式化验证、时序分析、硬件仿真等。验证的完备性直接决定流片成功率——一次失败的流片意味着数百万美元损失。
后端设计：物理实现的核心，包括布局布线（Place & Route）、物理验证（DRC/LVS）、寄生参数提取、时序收敛等。最终将逻辑设计转化为代工厂可生产的GDSII版图。
全球EDA市场呈现高度垄断格局：Synopsys、Cadence、Siemens EDA（原Mentor Graphics）三家美国企业占据90%以上市场份额，形成难以逾越的技术壁垒与生态护城河。

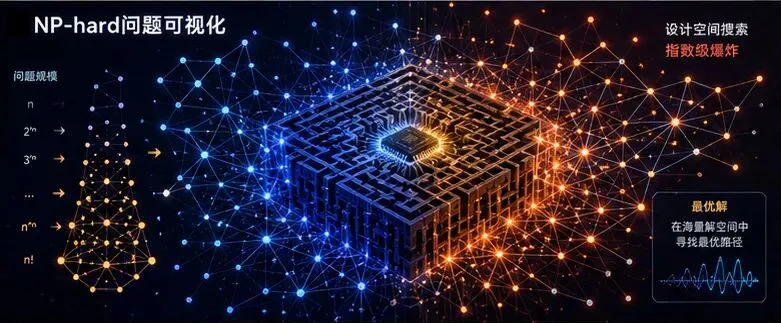

2.1 算法深度：NP-hard问题的工程化求解
后端布局布线是EDA工具的技术制高点，其核心挑战在于：在数十亿晶体管、数十层金属布线、纳米级物理约束的复杂空间中寻找「最优解」。
该问题本质上属于NP-hard（非确定性多项式困难）问题——随着问题规模增长，计算复杂度呈指数级爆炸，无法在多项式时间内求得精确解。国际巨头的竞争优势在于数十年的算法积累：启发式优化、机器学习辅助、并行计算架构等工程技术的深度融合。
以时序收敛为例：先进制程下，信号传输延迟受线长、线宽、串扰、压降等多重因素影响，工具需在庞大多维约束空间中快速收敛。Synopsys ICC2、Cadence Innovus等工具能在数小时内完成复杂设计的时序优化，而国产工具往往需要数天甚至更长时间，且收敛质量存在差距。
2.2 工艺绑定：PDK生态的锁定效应
EDA工具必须与晶圆厂工艺深度适配，这种适配通过PDK（Process Design Kit，工艺设计套件）实现。PDK包含特定工艺节点的器件模型、设计规则、寄生参数等核心数据，是连接设计与制造的桥梁。
国际三巨头与台积电、三星、Intel等顶级晶圆厂建立了数十年深度合作关系，每一代新工艺节点（5nm、3nm、2nm）的PDK开发均有其深度参与。国产EDA工具即使功能完备，若缺乏主流晶圆厂的PDK支持，芯片设计企业也不敢采用——流片成本过高，无人愿承担风险。
2.3 工具链完整性：单点突破 vs 全流程闭环
EDA不是单一工具，而是覆盖数十个环节的完整工具链。前端综合、仿真验证、物理实现、 sign-off验证等环节必须无缝衔接，数据格式、约束定义、优化目标需保持一致。
国际巨头通过数十年并购整合（Synopsys收购Avanti、Magma，Cadence收购Denali、Tensilica等），构建了从RTL到GDSII的全流程解决方案。国产EDA目前多为「点工具」突破，在单一场景（如模拟电路设计、特定IP验证）具备竞争力，但全流程整合能力仍显薄弱。
2024年中国EDA市场规模约135.9亿元，预计2025年达150-200亿元，同比增速约18%。然而，国产EDA工具的市场替代率仍不足15%，呈现显著的结构性分化：
2025年5月，美国商务部BIS向三大EDA巨头发函要求停止对华服务，虽后续解禁，但「断供」阴影已实质暴露产业脆弱性。Synopsys、Cadence在华营收已出现负增长，消费级芯片厂商（小米、比亚迪等）成为国产替代潜在增量市场。
4.1 单点深耕：垂直领域的深度突破
国产EDA的务实策略是「以点破面」：在特定细分领域建立技术领先优势，再逐步向全流程扩展。
华大九天：模拟电路设计工具国产化率领先，收购芯和半导体补齐射频仿真能力，发布「显示面板+IC」双流程解决方案 概伦电子：器件建模工具获5nm、3nm工艺认证，并购锐成芯微拓展IP业务，构建「EDA+IP」协同生态 合见工软：数字验证领域快速崛起，UVHP硬件仿真器支持460亿逻辑门，对标国际巨头超大规模验证云 英诺达：发布国内首款RTL级功耗优化工具ERPE，通过AI算法实现功耗分析前移，标志国产EDA从「功能替代」向「算法领先」跨越

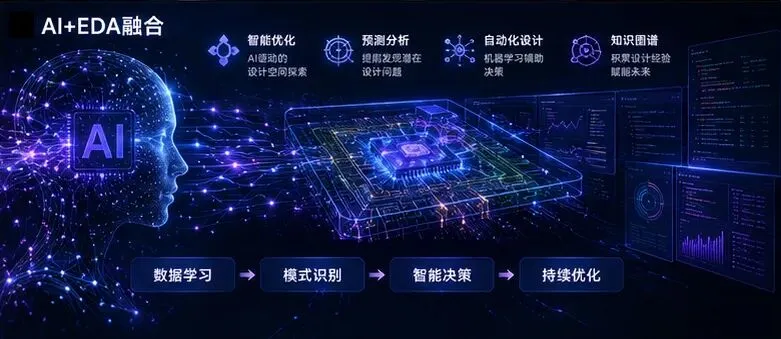

4.2 AI赋能：智能化重构设计范式
AI技术为EDA带来范式变革机遇：
布局布线优化：基于强化学习的智能搜索算法，可在巨大解空间中快速逼近最优解，突破传统启发式算法的效率瓶颈
设计空间探索：AI辅助的架构优化、参数调优，可显著缩短设计迭代周期
预测性分析：基于机器学习的时序/功耗/良率预测，实现设计早期风险识别
云原生架构：弹性算力调度、异构资源整合，降低中小企业使用门槛。华大九天、概伦电子、法动科技均已发布云原生EDA平台PoC版本
4.3 生态共建：产学研用协同攻关
EDA突破需要全链条协同：
晶圆厂合作：与台积电、中芯国际等共建PDK联合实验室，确保工艺适配 IP生态整合：提供高速接口IP、存储器IP等完整解决方案，降低设计门槛 人才培养：教育部新增「集成电路EDA」专业，年培养人才超5000人 政策扶持：国家大基金二期注资20亿元，「核高基」专项单项目补贴比例提升至40%
EDA是工业软件皇冠上的明珠，其技术壁垒源于数十年的算法积累、生态构建与工程打磨。国产替代不是简单的「功能对标」，而是需要在NP-hard问题的工程求解、PDK生态的深度绑定、全流程工具链的无缝整合等维度实现系统性突破。
2025年的断供风波敲响警钟：EDA不是可有可无的工具，它是芯片产业的命脉。没有自主可控的EDA工具链，我们在用别人的「铲子」挖自己的「金矿」——看似在创造价值，实则随时可能被釜底抽薪。
这条路没有捷径，但必须走通。
