夜雨聆风2026年5月20日，一条不起眼的新闻炸了半导体圈：三星电机拿到了英伟达1.5万亿韩元（约68亿元）的硅电容大单，供货周期2027-2028年。
很多人可能不知道，这68亿买的不是AI芯片，不是GPU，而是一块比指甲盖还小的元器件——硅电容。它没有光刻机那么耀眼，也没有EDA那么神秘，但它正在决定AI芯片的性能上限。更扎心的是，这个小小的器件，全球市场几乎被日本企业垄断，中国所有厂商加起来，份额还不到2%。
一块不起眼的芯片，让英伟达抢破头。如果说AI芯片是大脑，那电容就是心脏的“起搏器”。我们都知道，AI芯片运算速度越快，需要的电流就越大，电压波动也越剧烈。如果电压不稳，芯片轻则降频，重则直接死机。电容的作用，就是在芯片需要电的时候快速放电，不需要的时候储存电，保证电压始终稳定。
过去几十年，我们用的都是MLCC（多层陶瓷电容）。但随着AI算力的爆发，MLCC已经不够用了。举个最简单的例子：一块H100 GPU，需要超过1000颗电容来供电。如果用传统MLCC，不仅占空间，而且ESL（等效串联电感）太高，根本跟不上芯片的运算速度。
这时候，硅电容就登场了。
硅电容是用半导体工艺做出来的电容，它的体积更小、ESL更低、电容密度更高。同样大小的硅电容，容量是MLCC的10倍以上。更重要的是，它可以直接集成在芯片封装里，离GPU核心更近，供电效率更高。现在，AI服务器单机硅电容用量已经是传统服务器的10-20倍。英伟达下一代B100芯片，对硅电容的需求还会再翻一番。这也是为什么英伟达愿意花68亿，提前锁定三星电机两年的产能。
日本三巨头的绝对垄断，中国厂商只能喝汤
全球硅电容市场，是一个典型的“寡头垄断”格局。日本村田、京瓷AVX、罗姆三家，加起来拿走了全球近70%的市场。剩下的30%里，三星电机正在疯狂抢食，威世、TDK等欧美厂商分食剩下的蛋糕。而中国厂商，几乎只能在军工这个小众市场里喝汤。
我整理了一下目前全球主要硅电容厂商的情况：
村田：全球老大，深沟槽技术独步天下，产品覆盖从军工到消费电子的所有场景，英伟达、AMD、苹果都是它的客户。
京瓷AVX：高容值硅电容领先，0402封装能做到47μF，是英特尔、博通的核心供应商。
罗姆：车规级硅电容霸主，AEC-Q100认证最全，丰田、大众、博世都用它的产品。
三星电机：最大黑马，凭借MLCC工艺积累和三星集团的客户资源，2026年市场份额已经冲到8%，这次拿到英伟达大单后，2027年有望突破15%。
反观国内，目前真正能量产硅电容的企业，一只手就能数过来。鸿远电子和火炬电子，主要做军工级硅电容，给航天科技、中航工业供货，每年产能加起来也就1亿多只。风华高科和赛微电子，还在样品验证阶段，离大规模量产还有一段距离。更残酷的是，国内90%以上的硅电容收入，都来自军工领域。AI服务器、车规电子这些最赚钱、增长最快的民用高端市场，我们几乎一片空白。
10倍的技术差距，到底卡在哪？很多人会问，我们连7nm芯片都能造出来，为什么造不好一个小小的硅电容？
答案是：技术路线和产业链的全面差距。

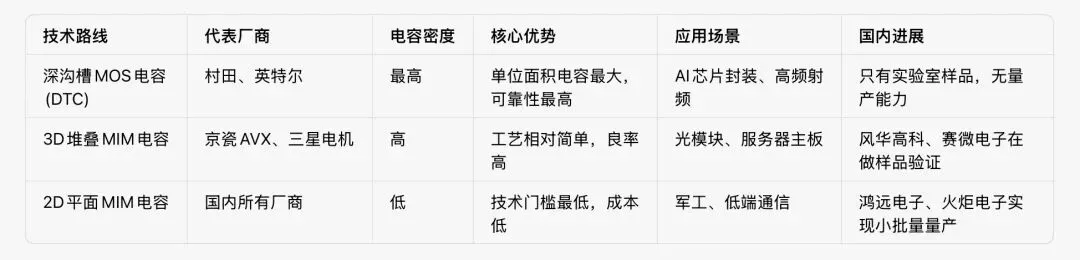

目前硅电容有三条主流技术路线，难度从低到高分别是：2D平面MIM电容、3D堆叠MIM电容、深沟槽MOS电容。国内厂商现在能做到的，只有最基础的2D平面MIM电容。风华高科和赛微电子正在攻关3D堆叠MIM电容，而最先进的深沟槽技术，我们还停留在实验室阶段。
这三条路线的差距有多大？用最直观的电容密度来说：
2、3D堆叠MIM：最高约50nF/mm²
3、深沟槽MOS：最高超过100nF/mm²

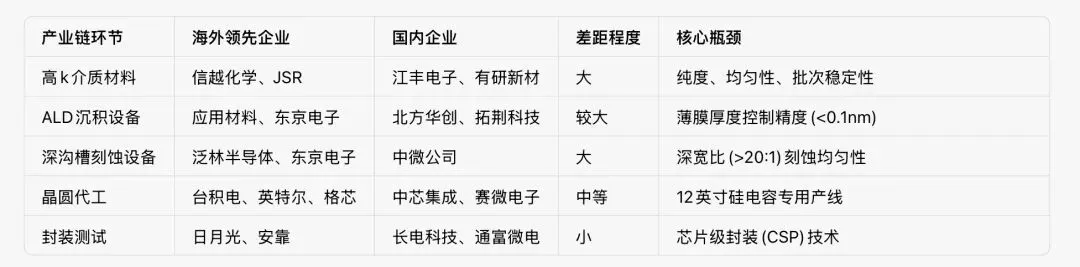

也就是说，日本村田最先进的深沟槽硅电容，电容密度是国内量产产品的10倍。同样大小的空间里，日本厂商能装下10倍的电容，AI芯片的算力自然就能跑得更快。除了技术路线，上游材料和设备才是真正的“命门”。硅电容的制造，需要高纯度的HfO₂、ZrO₂等高k介质材料，这些几乎被日本信越、JSR垄断。还有ALD沉积设备、深沟槽刻蚀设备，90%以上依赖进口。没有这些，我们连合格的硅电容都造不出来。
我最近和一位半导体行业的朋友聊天，他说：“很多人觉得半导体就是光刻机、就是EDA，但其实像硅电容这样的'小器件'，才是真正卡脖子的地方。它们技术门槛高、市场规模小、回报周期长，没人愿意沉下心来做。”
国产替代的机会，真的来了？虽然差距很大，但我依然认为，未来3-5年是中国硅电容产业发展的关键窗口期。
首先是需求爆发。2025年全球硅电容市场规模是16.9亿美元，2035年将达到35.5亿美元。AI服务器是最大的增长动力，2027年全球硅电容需求将突破100亿只。这么大的市场，不可能全部被日本和韩国企业吃掉；其次是供应链安全。军工、通信等领域对国产替代的需求非常迫切，政策支持力度也很大。鸿远电子、火炬电子等企业，已经在军工领域实现了规模化替代，积累了宝贵的技术和经验；最后是技术协同。硅电容和DRAM电容技术高度同源，国内长鑫存储等DRAM厂商的技术积累，可以部分复用在硅电容上。中芯集成、赛微电子等MEMS晶圆代工厂，也能为硅电容提供流片服务。
但我们必须清醒地认识到，国产替代的路还很长。AI和车规领域的客户认证周期长达2-3年，进入英伟达、特斯拉这样的顶级客户供应链，难度不亚于再造一个企业。一条12英寸硅电容产线投资超过20亿元，回报周期长达5-10年，这对任何一家企业来说，都是巨大的挑战。
写在最后：我们需要更多“慢公司”
这几年，我们见过太多半导体行业的泡沫。很多公司打着"国产替代"的旗号炒概念、圈钱，真正沉下心来做技术的少之又少。硅电容不是一个能赚快钱的行业。它没有那么多光鲜亮丽的故事，也没有动辄百倍的估值。它需要的是十年如一日的技术积累，是对每一个工艺细节的极致追求。但正是这样的"慢行业"，才是中国半导体真正的短板。
我们不需要更多PPT造芯片的公司，我们需要像鸿远电子、风华高科这样，愿意在一个细分领域深耕几十年的企业。它们可能不会一夜暴富，但它们是中国半导体的脊梁。国产替代从来都不是一蹴而就的事情。它需要一代人甚至几代人的努力。但只要有人在走，就有希望。
