技能修炼篇:软件工具进阶:除了CAD,还要会什么?

现在面试新员工，我总会问：“CAD画得怎么样？”现在我会多问一句：“除了CAD，还会什么？”

不是CAD不重要。恰恰相反，它是基本功。但现在的配网设计、规划、分析，光靠CAD已经不够了。就像盖房子，锤子锯子要有，但全站仪、激光水平仪也得会用。

今天聊聊配网人值得掌握的几类软件工具，以及背后的门道。

一、电力系统仿真软件：让“算”取代“猜”

做配网规划，经常要回答：这条线路合环操作会不会过载？故障时保护能不能正确动作？光伏接入后电压会不会超标？

以前靠经验估算，现在靠仿真软件精确计算。

常用工具：ETAP、DigSILENT PowerFactory、PSCAD/EMTDC、PSD/BPA（国内）。

• ETAP：上手相对友好，适合配网潮流、短路、保护配合、暂态稳定分析。很多设计院和供电局在用。

• DigSILENT：功能强大，尤其适合新能源接入和微电网仿真，但学习曲线陡。

• PSCAD：电磁暂态仿真精度高，适合研究雷击、操作过电压等瞬态过程。

• PSD/BPA：中国电科院出品，大电网必备，配网层面用得少些。

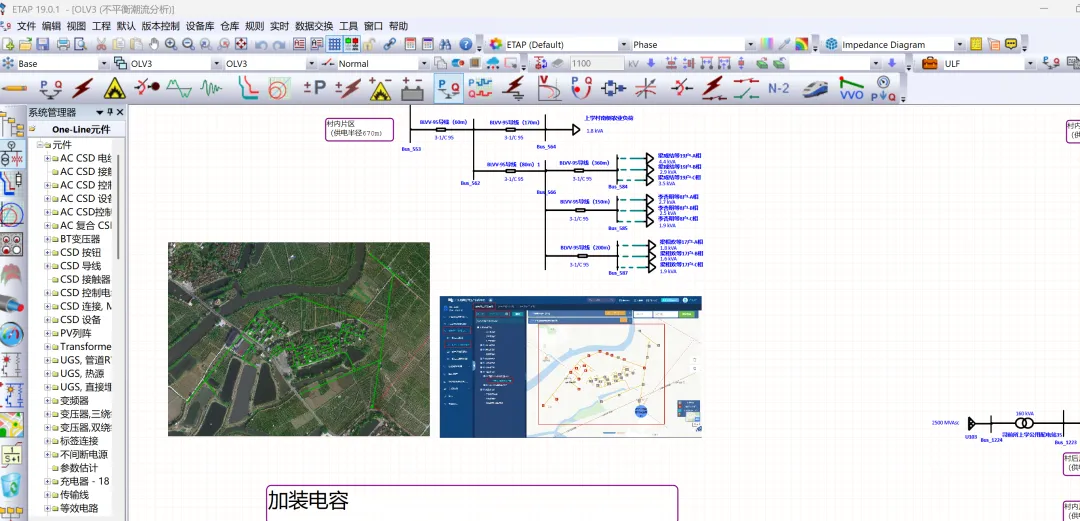

配网人能做什么？用ETAP做一个台区的潮流计算，看看电压分布是否合格；做短路计算，验证开关的分断容量够不够；做N-1校验，看看环网能不能转供。

门道： 仿真不是“跑通就行”，而是要理解模型背后的物理意义。很多新手跑出一个结果就交差，老手会问：边界条件设对了吗？负荷模型选对了吗？结果在工程上合理吗？工具是算盘，脑子才是会计。

二、地理信息系统（GIS）：把电网画在地图上

配电网是“长在地上”的。线路怎么走、杆塔在哪、用户在哪，全是空间问题。传统CAD是“一张平面图”，而GIS是“带坐标、带属性、能查询、能分析的活地图”。

常用平台：ArcGIS、QGIS（开源免费）、各地供电公司自建的配电GIS系统。

配网人能做什么？做负荷密度图：把每个台区的负荷画在地图上，颜色深浅代表负荷大小，一眼看出哪里是“重灾区”。做供电半径分析：用缓冲区工具，看哪些用户离变压器太远，电压可能偏低。做路径优化：规划新线路时，用GIS叠加地形、河流、道路、建筑物，自动推荐最优路径。

门道： 会用GIS不是仅仅会打开地图、画几条线。核心是把电网的拓扑数据和地理数据关联起来。比如，你能用GIS查出一条10千伏线路经过的所有村庄、跨越的所有河流吗？能自动统计这条线路的总长度、经过的耕地面积（用来算青苗赔偿）吗？这些才是GIS的价值。

案例： 某县级供电公司使用QGIS，把配网线路图层和国土规划图层叠加，提前发现新建小区的位置正好在现有线路的供电末端，于是提前安排增容项目，避免了交房后“电不够用”的被动局面。

三、CAD插件与二次开发：告别重复劳动

很多配网设计人员，每天大量的时间花在“重复画图”上——画杆塔、画变压器、画标注。其实，这些完全可以自动化。

常用工具：

• AutoCAD自带的LISP、VBA：写几行代码，一键生成标准杆型图。

• 国产CAD插件：如浩辰、中望的配网设计模块，内置典型设计图库。

• 南方CASS（基于CAD的测绘插件）：勘测定桩、地形图处理。

配网人能做什么？自己写几个简单的LISP程序，把经常画的符号（如变压器、避雷器、杆号牌）做成“块”，一键插入。用参数化绘图，输入“杆高12米、导线LGJ-50、档距80米”，自动生成完整的杆型图和材料表。批量打印、批量编号、批量生成坐标表。

门道： 不需要成为编程高手，但要有“用脚本代替手动”的意识。每当你觉得“这个操作我要重复做100遍”，就是写个小程序的时候了。一个熟练使用插件的设计师，效率是纯手工绘图者的3-5倍。省下的时间，可以去思考更有价值的问题。

四、Excel VBA：配网人的“隐形神器”

别笑。Excel可能是配网人最被低估的工具。而VBA（Visual Basic for Applications）能让Excel变成“定制化小软件”。

配网人能做什么？

• 负荷预测助手：录入历年负荷数据，一键生成趋势图，自动计算增长率。

• 线损计算表：输入线路参数和电流，自动算出理论线损。

• 投资估算模板：选择杆型、导线、长度，自动生成材料清单和概算。

• 数据清洗：从供电公司的系统导出的数据往往很乱，写几行VBA，几秒钟整理好。

一个真实的例子： 某设计院配网部，每月要填报大量统计报表——项目数量、投资额、里程碑进度。以前一个专职人员花两天时间复制粘贴。后来一个小伙子用VBA写了个“一键汇总”，从各项目Excel表中提取数据，自动生成总表，用时10分钟。这就是效率。

门道： VBA不难，核心是录制宏+少量修改。网上搜“Excel VBA 电力 计算”，能找到大量现成代码。别怕代码，它只是帮你省时间的工具。

五、工具决定效率，思维决定高度

说了这么多工具，最后聊聊门道。

很多人喜欢“学软件”——这个学一点，那个学一点，但到实际工作中还是用老办法。为什么？因为工具只是手段，解决什么问题才是核心。

• 你学会了ETAP，但如果不懂电力系统原理，算出来的潮流你敢信吗？

• 你会用GIS画漂亮的专题图，但如果不懂负荷预测方法，画出来的图只是“好看”而不是“好用”。

• 你用VBA做了自动化表格，但如果不懂规范，算出来的概算能通过审计吗？

工具是放大镜，放大的是你的能力。如果你只有1分的能力，工具能帮你到3分；如果你有5分的能力，工具能帮你到15分。但如果你的能力是0，工具就是0。

所以，我的建议是：先打好专业基础，再学工具。 不要为了学软件而学软件。遇到一个具体问题，想“有没有工具能帮我更快、更准地解决”，然后去学那个工具。问题驱动，比兴趣驱动有效得多。

写在最后

回到标题：除了CAD，还要会什么？

我的答案是：会一门仿真软件（比如ETAP），会用GIS（至少会用QGIS），会一点二次开发（LISP或VBA），然后精通Excel和VBA。

这些工具，不需要全会，但至少要有一两个“看家本领”。配网这个行业，正在从“经验驱动”走向“数据驱动”和“仿真驱动”。手里多几把刷子，路才能越走越宽。

工具永远在更新，但解决问题的思维才是铁饭碗。学好工具，但别被工具绑架。咱们是工程师，不是软件操作员。
