① 故事开场：双十一凌晨，控制器宕机，全网支付中断

老李是某电商平台的网络架构师。公司数据中心有200多台OpenFlow交换机，全部接入自研的SDN控制器。平时运行良好，流量调度、负载均衡、安全策略都通过控制器自动下发，运维效率比传统网络高了好几倍。去年双十一，流量峰值是平时的50倍。凌晨0点10分，控制器突然告警："内存占用98%，GC频繁"。还没等老李反应过来，控制器进程OOM（Out of Memory）被杀掉了。所有交换机瞬间失去了"大脑"——流表还在，但新流量来了怎么办？原来，控制器在高压下需要处理海量Packet-In消息（每个新连接都要上报），内存被占满。交换机上的旧流表还在，已经建立的连接不受影响，但任何新连接（新的TCP五元组）都匹配不到流表，交换机按Table-Miss规则把包送给控制器，控制器已经死了，包被丢弃。结果就是：用户能打开商品页面（已有连接），但点击"立即支付"时新连接建立失败，支付系统大面积报错。整整3分钟，直到备用控制器接管才恢复。这3分钟里，公司损失了800万订单。事后复盘，老李写下三条铁律：1. SDN控制器必须集群部署（至少3节点），单点故障是灾难。2. 交换机必须支持"应急模式"：控制器失联时自动切换到传统L2/L3转发，不能等死。3. Table-Miss流表的动作不能只是"Send To Controller"，要配置备用路径（如泛洪或本地路由）。这就是SDN的"阿喀琉斯之踵"：控制集中带来了效率，但也带来了单点风险。控制器是网络的大脑，大脑死了，身体再强壮也没用。

⚠️ SDN的核心是"控制平面集中化"，但集中化必然带来单点故障风险。生产环境必须部署控制器集群（如ONOS的三节点集群、OpenDaylight的HA模式），并配置交换机失联后的逃生机制。

② 网络拓扑图：SDN三层架构，谁指挥谁，流量怎么走

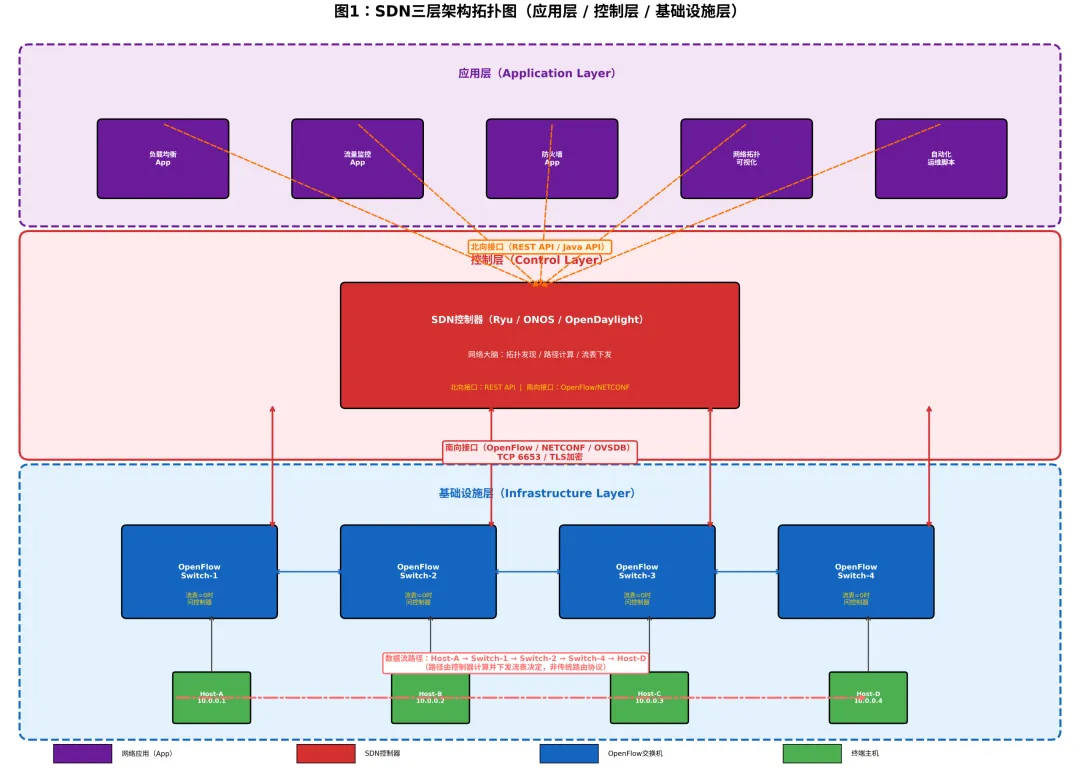

• 上方紫色区域：应用层，包含负载均衡App、流量监控App、防火墙App、网络拓扑可视化、自动化运维脚本。这些App通过北向接口调用控制器的API。• 中间红色区域：控制层，SDN控制器（Ryu/ONOS/OpenDaylight）。这是网络的"大脑"，负责拓扑发现、路径计算、流表下发。通过北向接口接收App指令，通过南向接口管理交换机。• 下方蓝色区域：基础设施层，OpenFlow交换机（OVS或硬件交换机）。交换机只负责转发，不运行复杂路由协议，流表由控制器下发。• 绿色设备：终端主机（Host-A到Host-D），通过交换机互联。• 橙色虚线箭头：北向接口（REST API / Java API），应用层与控制层之间的通信。• 红色双向箭头：南向接口（OpenFlow / NETCONF / OVSDB），控制层与交换机之间的通信，TCP端口6653（OpenFlow标准端口）。• 红色点划线：数据流实际路径（Host-A → Switch-1 → Switch-2 → Switch-4 → Host-D），路径由控制器计算并下发流表决定，不是传统OSPF/BGP计算。• 关键事实：交换机在流表为空时（如开机后）完全依赖控制器，控制器决定一切转发行为。

�� OpenFlow标准端口是TCP 6653（早期版本用6633，现已废弃）。控制器和交换机之间的连接默认不加密，生产环境必须启用TLS（证书认证），防止恶意控制器劫持交换机。

③ 协议原理：SDN到底怎么把"大脑"和"手脚"分开的？

【定义】什么是SDN？

SDN（Software-Defined Networking，软件定义网络）是一种网络架构范式，核心思想是"控制平面与数据平面分离"（Control Plane and Data Plane Separation）。传统网络设备（路由器/交换机）把控制平面（路由计算、策略决策）和数据平面（报文转发）集成在同一台设备上。每台设备独立运行OSPF/BGP/STP等协议，自己决定转发路径。SDN把控制平面抽离出来，集中到一台或多台控制器上。交换机只保留数据平面（转发芯片+流表），变成" dumb forwarder"（傻瓜转发器）。控制器通过南向接口（如OpenFlow）向交换机下发流表，精确控制每一跳的转发行为。SDN的三大核心特征：1. 控制与转发分离：控制器负责"思考"，交换机负责"执行"。2. 集中式控制：全网视图集中在控制器，可以基于全局拓扑做最优路径计算，避免分布式协议的局部最优。3. 开放可编程：通过北向接口（REST API），上层应用可以编程控制网络行为，实现自动化运维、意图驱动网络（IBN）。SDN不是某个具体协议，而是一种架构思想。OpenFlow是SDN最著名的南向协议，但SDN也可以用NETCONF、OVSDB、P4Runtime等其他南向接口。

【通俗讲解】交通指挥中心的"红绿灯系统"

想象一个城市的路口（交换机），每个路口都有红绿灯（流表）。传统网络就像"分布式红绿灯"：每个路口自己装了一个智能盒子，盒子之间互相喊话（OSPF/BGP），根据车流量自己决定红灯多久、绿灯多久。问题是：每个路口只知道自己这里的情况，不知道全城哪里堵了。结果A路口放行了100辆车，B路口也在放行，两股车流在C路口撞在一起，全城大堵车。SDN就像"交通指挥中心"：• 全城所有路口的红绿灯不再自己做决定，而是连到指挥中心（SDN控制器）。• 指挥中心有全城实时路况（拓扑图+流量统计），知道哪里堵、哪里空。• 指挥中心统一调度："A路口绿灯30秒，B路口红灯，让C路口先疏通。"所有路口严格执行指令（流表下发）。• 上层应用可以调用指挥中心的API："救护车要从医院到事故现场，请一路绿灯。"指挥中心临时下发专用流表，救护车通过后自动删除。但指挥中心的弱点也很明显：如果指挥中心停电了（控制器宕机），所有路口的红绿灯要么保持上一秒的状态（旧流表还在），要么全部闪黄灯（Table-Miss应急模式），要么彻底熄灭（交换机失联）。没有指挥中心，路口不会自己协调，全城交通瘫痪。这就是SDN的"双刃剑"：集中调度效率极高，但单点故障风险极大。

【逐字段拆解】OpenFlow 1.3 流表条目，每个字段干嘛的？

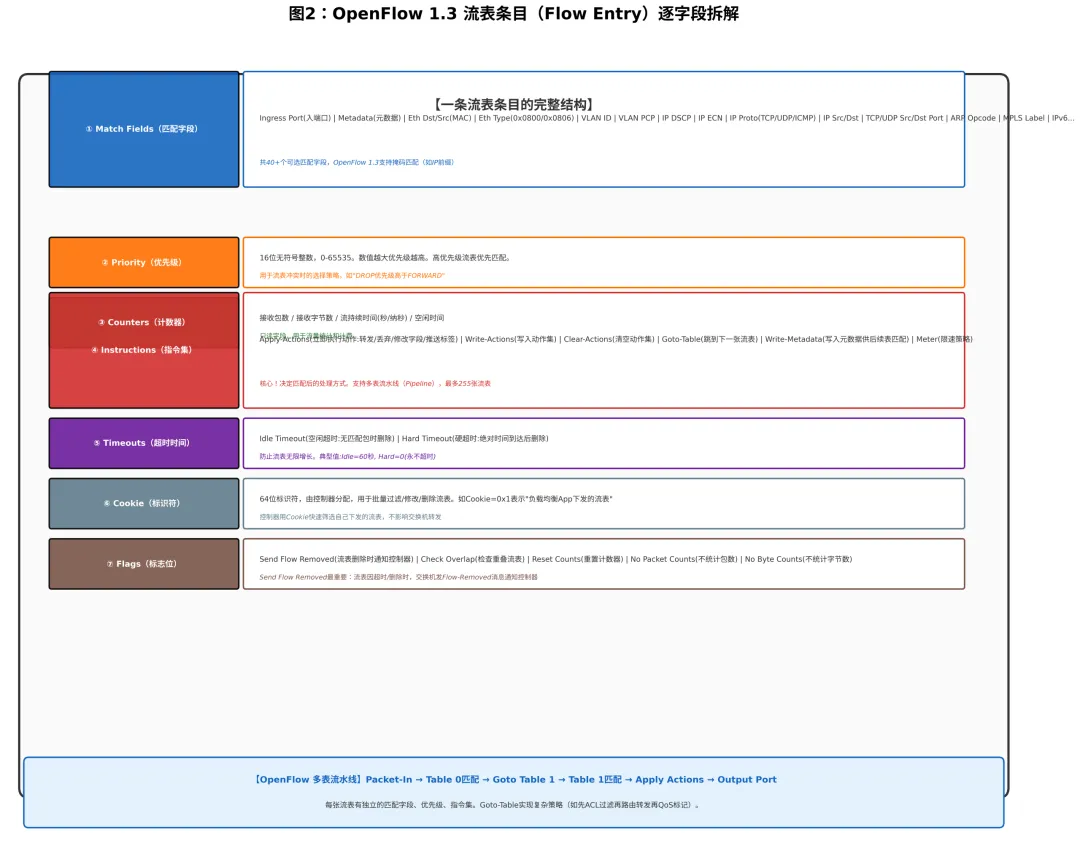

OpenFlow是SDN最著名的南向协议，由ONF（Open Networking Foundation）标准化。目前主流版本是OpenFlow 1.3（2012年发布）和1.5（2015年发布）。OpenFlow的核心是"流表"（Flow Table）。交换机收到数据包后，从流表0开始逐条匹配，匹配成功后执行对应指令。如果所有表都不匹配，执行Table-Miss动作（通常上报控制器）。【一条流表条目的完整结构】① Match Fields（匹配字段）• 共40+个可选字段，覆盖OSI模型各层：  - L1：Ingress Port（入端口，如port 1）、Physical Port、Metadata（元数据，用于表间传递）。  - L2：Ethernet Destination/Source MAC（目的/源MAC）、Ethernet Type（0x0800=IPv4，0x0806=ARP，0x86DD=IPv6）、VLAN ID、VLAN PCP（优先级）。  - L3：IP DSCP（差分服务代码点）、IP ECN（显式拥塞通知）、IP Protocol（6=TCP，17=UDP，1=ICMP）、IPv4 Source/Destination（支持前缀掩码匹配）、IPv6 Source/Destination/Flow Label/Extension Header。  - L4：TCP/UDP Source/Destination Port（支持范围匹配）、TCP Flags（SYN/ACK/FIN/RST等）。  - L7+：ARP Opcode、ARP Source/Target IP/MAC、MPLS Label/TC/BOS、PBB I-SID、Tunnel ID等。• 掩码匹配：OpenFlow 1.3支持任意字段的掩码匹配，如IP Dst=192.168.1.0/24，匹配整个子网。② Priority（优先级）• 16位无符号整数，0-65535。数值越大优先级越高。• 交换机按优先级从高到低匹配，第一条匹配即停止（不是最长匹配，是优先级优先）。• 示例：优先级100的"DROP来自10.0.0.1的包"会覆盖优先级50的"转发所有包"。③ Counters（计数器）• 只读字段，统计该流表条目的：接收包数、接收字节数、流持续时间（秒/纳秒）、空闲时间。• 控制器通过OFPT_MULTIPART_REQUEST（原OFPT_STATS_REQUEST）读取计数器，实现流量监控和计费。④ Instructions（指令集）• 匹配成功后的处理动作，是流表的核心价值所在：  - Apply-Actions：立即执行一组动作（如output=2转发到端口2、set_field=eth_dst修改MAC、push_vlan推送VLAN标签、drop丢弃、set_queue设置QoS队列）。  - Write-Actions：把动作写入"动作集"（Action Set），与Apply-Actions的区别是Write-Actions不立即执行，而是累积到流水线末尾统一执行。  - Clear-Actions：清空动作集。  - Goto-Table：跳转到下一张流表（如从Table 0跳到Table 1），实现多表流水线。  - Write-Metadata：写入64位元数据，供后续流表匹配使用（如Table 0标记"这是VIP流量"，Table 1根据元数据做QoS调度）。  - Meter：应用限速策略（如超过100Mbps就丢弃或标记）。⑤ Timeouts（超时时间）• Idle Timeout：空闲超时，单位秒。如果N秒内没有包匹配该流表，自动删除。防止流表无限增长。• Hard Timeout：硬超时，单位秒。无论是否有流量，到达绝对时间后强制删除。• 典型配置：Idle=60秒（动态流），Hard=0（永不超时，用于静态策略）。⑥ Cookie（标识符）• 64位无符号整数，由控制器分配，不参与转发，仅用于控制器管理流表。• 示例：Cookie=0x1表示"负载均衡App下发的流表"，Cookie=0x2表示"防火墙App下发的流表"。控制器可以通过Cookie批量删除或修改特定App的流表。⑦ Flags（标志位）• Send Flow Removed：流表被删除（超时/控制器主动删除）时，交换机发送OFPT_FLOW_REMOVED消息通知控制器，控制器回收资源。• Check Overlap：检查新下发的流表是否与已有流表重叠（相同匹配字段+相同优先级），防止冲突。• Reset Counts：重置计数器。• No Packet/Byte Counts：不统计包数/字节数，节省交换机CPU。

�� OpenFlow 1.3支持多级流表流水线（Pipeline），最多255张表。Table 0通常做ACL/安全策略，Table 1做L2转发，Table 2做L3路由，Table 3做QoS标记。Goto-Table实现复杂的多阶段处理，这是传统ACL无法做到的灵活度。

【OpenFlow消息交互】控制器和交换机之间聊什么？

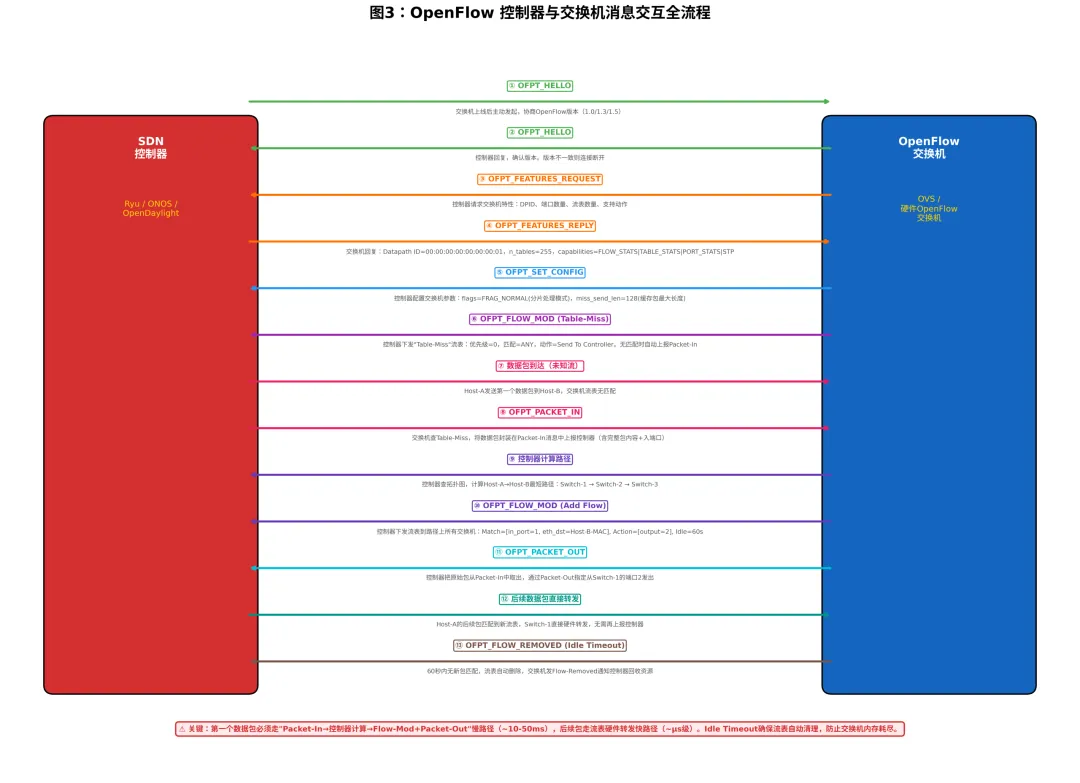

OpenFlow协议定义了多种消息类型，分为三个类别：【Controller-to-Switch（控制器→交换机）】• OFPT_FEATURES_REQUEST / REPLY：控制器请求交换机特性（Datapath ID、端口数量、流表数量、支持动作），交换机回复详细信息。• OFPT_GET_CONFIG_REQUEST / SET_CONFIG：控制器查询或配置交换机参数（如分片处理模式、Packet-In缓存大小）。• OFPT_FLOW_MOD：最核心的消息！控制器通过Flow-Mod添加、修改、删除流表。包含完整的Match Fields、Instructions、Timeouts、Cookie。• OFPT_PACKET_OUT：控制器把数据包从Packet-In中取出，指定交换机的出端口发出。用于第一个未知包的处理（控制器计算完路径后，把包送回交换机转发）。• OFPT_PORT_MOD：控制器修改端口状态（up/down、速率、QoS队列）。• OFPT_GROUP_MOD：配置组表（Group Table），实现负载均衡（Select组）、广播（All组）、快速故障切换（Fast Failover组）。• OFPT_METER_MOD：配置限速策略。• OFPT_MULTIPART_REQUEST：查询统计信息（流表计数器、端口统计、队列统计、流表特性）。【Asynchronous（异步消息，交换机→控制器）】• OFPT_PACKET_IN：交换机收到未知流（无匹配流表），按Table-Miss规则把包封装后上报控制器。包含：入端口、完整数据包内容、原因（No Match / Action Send To Controller）。• OFPT_FLOW_REMOVED：流表因超时或控制器删除而失效时，交换机通知控制器，包含：删除原因（Idle Timeout / Hard Timeout / Delete）、最终计数器值。• OFPT_PORT_STATUS：端口状态变化（up/down/配置变更）时通知控制器。• OFPT_ERROR：交换机遇到错误时通知控制器（如Flow-Mod中的匹配字段不支持、指令非法）。【Symmetric（对称消息，双方均可发起）】• OFPT_HELLO：连接建立时协商OpenFlow版本。双方互相发送Hello消息，携带支持的版本列表，取交集确定实际使用的版本。版本不一致则断开连接。• OFPT_ECHO_REQUEST / ECHO_REPLY：心跳检测，默认15秒一次，检测连接活性。• OFPT_EXPERIMENTER：厂商扩展消息。【完整交互流程（以第一个数据包为例）】1. 交换机开机，主动连接控制器（TCP 6653）。2. 双方交换OFPT_HELLO，协商版本（如OpenFlow 1.3）。3. 控制器发OFPT_FEATURES_REQUEST，交换机回复OFPT_FEATURES_REPLY（报告DPID、端口、能力）。4. 控制器发OFPT_SET_CONFIG，配置交换机参数。5. 控制器发OFPT_FLOW_MOD，下发Table-Miss流表（优先级=0，匹配=ANY，动作=Send To Controller）。6. Host-A发送第一个数据包到Host-B，交换机查所有流表无匹配，触发Table-Miss。7. 交换机把包封装在OFPT_PACKET_IN中上报控制器（慢路径）。8. 控制器查全局拓扑图，计算最短路径：Switch-1 → Switch-2 → Switch-3。9. 控制器向路径上所有交换机发送OFPT_FLOW_MOD，下发精确流表（Match=[in_port=1, eth_dst=Host-B-MAC], Action=[output=2], Idle=60s）。10. 控制器把原始包通过OFPT_PACKET_OUT送回Switch-1，指定从端口2发出。11. Host-A的后续数据包匹配到新流表，Switch-1直接硬件转发（快路径），无需再上报控制器。12. 60秒内无新包，流表Idle Timeout到期，交换机删除流表并发送OFPT_FLOW_REMOVED通知控制器。关键性能数据：• 慢路径（Packet-In→控制器→Flow-Mod→Packet-Out）：10-50ms，取决于控制器性能和网络延迟。• 快路径（流表硬件匹配）：亚微秒级（<1μs），由ASIC/FPGA直接处理。• 因此SDN的吞吐量取决于"流表命中率"：命中率越高，整体性能越好。

⚠️ Packet-In是SDN的性能瓶颈。每个新流都要上报控制器，如果网络中有大量短连接（如HTTP/1.0、微服务RPC），控制器会被Packet-In淹没。解决方案： proactive流表（控制器预下发通配流表）、Packet-In限速、控制器集群负载均衡。

【南向接口 vs 北向接口】SDN的"上下通道"

【南向接口（Southbound Interface）】控制器到网络设备的接口，负责下发指令和收集状态。• OpenFlow：最主流，直接操作流表，粒度最细（单包级控制），但依赖专用芯片支持。• NETCONF：基于XML的配置管理协议（RFC 6241），通过YANG模型描述设备配置。适合配置传统路由器/交换机（不依赖OpenFlow芯片），但粒度粗（配置级，非流表级）。• OVSDB：Open vSwitch Database Protocol，专门管理Open vSwitch（OVS）虚拟交换机。通过JSON-RPC操作OVS的数据库（Bridge、Port、Interface、Flow表）。• P4Runtime：基于P4语言的运行时接口，比OpenFlow更灵活，支持自定义协议解析和转发逻辑。未来趋势。• BGP-LS / PCEP：用于SDN控制器获取链路状态（BGP-LS）和路径计算（PCEP），主要在WAN场景。【北向接口（Northbound Interface）】应用到控制器的接口，负责业务意图的翻译。• REST API：最主流，基于HTTP/JSON。应用通过GET/POST/PUT/DELETE调用控制器的API，如"创建虚拟网络""下发防火墙规则""查询流量统计"。• Java API / Python API：控制器提供的SDK，应用直接调用库函数。如ONOS的Java Service API、Ryu的Python App框架。• CLI / GUI：控制器的命令行和图形界面，供运维人员手动操作。• Intent-Based API：意图驱动接口，应用只需声明"Host-A能访问Host-B"，控制器自动计算路径并下发流表。如ONOS的Intent Framework。【东西向接口（East-West Interface）】控制器之间的接口，用于集群同步和域间协作。• 如ONOS的Raft共识协议（用于集群状态同步）、OpenDaylight的Akka集群通信。

【SDN控制器选型】Ryu / ONOS / OpenDaylight / Floodlight

【Ryu（日本NTT开发）】• 语言：Python。• 特点：轻量、易上手、社区活跃。自带大量示例应用（简单交换机、负载均衡、防火墙）。• 适用：学术研究、小型实验、快速原型开发。• 缺点：Python性能瓶颈，不适合大规模生产环境（>1000台交换机）。【ONOS（Open Network OS，Linux基金会）】• 语言：Java。• 特点：面向运营商和大型数据中心，集群架构（3+节点），高可用（HA）、高性能（声称支持1000+节点）。• 核心特性：分布式核心（Distributed Core）、Intent Framework（意图驱动）、GUI拓扑可视化、南向支持OpenFlow/NETCONF/P4Runtime。• 适用：大型数据中心、运营商骨干网。• 缺点：Java内存占用大，配置复杂。【OpenDaylight（ODL，Linux基金会）】• 语言：Java（OSGi框架）。• 特点：模块化架构，功能丰富（MD-SAL模型驱动服务抽象层），支持多种南向协议。• 适用：企业网、多厂商混合环境。• 缺点：架构复杂，学习曲线陡峭，启动慢。【Floodlight（Big Switch Networks）】• 语言：Java。• 特点：稳定、文档完善、REST API丰富。早期最流行的开源控制器之一。• 适用：中型企业网、教育实验。• 缺点：单节点架构（无原生集群），社区活跃度下降。【选型建议】• 学习实验：Ryu（Python简单）或Floodlight（文档好）。• 生产环境大型数据中心：ONOS（集群+高性能）。• 多厂商混合环境：OpenDaylight（模块化+兼容性好）。

��生产环境选控制器，不要只看功能列表，要看三点：集群高可用能力（是否支持3节点以上集群）、南向协议兼容性（是否支持你的交换机品牌）、社区活跃度（Bug修复速度、安全补丁频率）。

④ 动手实战：命令行每一步 + 验证输出

实验环境：Ubuntu 20.04/22.04虚拟机（或WSL2），安装Mininet和Ryu控制器。Mininet是SDN仿真工具，可以在一台机器上模拟多台OpenFlow交换机、主机和链路。Ryu是Python编写的轻量级SDN控制器，自带简单交换机应用。实验目标：1. 用Mininet创建拓扑：1台控制器 + 3台OpenFlow交换机 + 6台主机。2. Ryu控制器自动下发流表，实现全网互通。3. 手动抓包观察OpenFlow消息交互（Hello/Features/Packet-In/Flow-Mod）。4. 手动添加自定义流表，实现ACL拦截。

实验A：安装Mininet和Ryu

# 第一步：安装Mininet（Ubuntu）sudo apt-get updatesudo apt-get install -y mininet# 验证安装sudo mn --test pingall# 如果显示"*** Results: 0% dropped"，说明Mininet安装成功# 第二步：安装Ryu控制器sudo apt-get install -y python3-pippip3 install ryu# 验证安装ryu-manager --version# 显示类似"Ryu 4.34"即成功

实验B：Mininet创建自定义拓扑（3台交换机+6台主机）

# 创建Python拓扑脚本 topo.pyfrom mininet.topo import Topoclass MyTopo(Topo):    def build(self):        # 添加3台OpenFlow交换机        s1 = self.addSwitch('s1', protocols='OpenFlow13')  # 使用OpenFlow 1.3        s2 = self.addSwitch('s2', protocols='OpenFlow13')        s3 = self.addSwitch('s3', protocols='OpenFlow13')        # 添加6台主机        h1 = self.addHost('h1', ip='10.0.0.1/24')        h2 = self.addHost('h2', ip='10.0.0.2/24')        h3 = self.addHost('h3', ip='10.0.0.3/24')        h4 = self.addHost('h4', ip='10.0.0.4/24')        h5 = self.addHost('h5', ip='10.0.0.5/24')        h6 = self.addHost('h6', ip='10.0.0.6/24')        # 添加链路        self.addLink(h1, s1)        self.addLink(h2, s1)        self.addLink(h3, s2)        self.addLink(h4, s2)        self.addLink(h5, s3)        self.addLink(h6, s3)        self.addLink(s1, s2)        self.addLink(s2, s3)topos = {'mytopo': (lambda: MyTopo())}# 启动Mininet并连接远程控制器（Ryu）sudo mn --custom topo.py --topo mytopo --controller=remote,ip=127.0.0.1,port=6653 --mac# 参数说明：# --custom topo.py: 加载自定义拓扑# --topo mytopo: 使用名为mytopo的拓扑# --controller=remote: 使用远程控制器（而非Mininet内置的默认控制器）# ip=127.0.0.1,port=6653: 控制器在本机6653端口# --mac: 自动设置主机MAC地址（简化实验）

实验C：启动Ryu控制器（简单交换机应用）

# 终端1：启动Ryu控制器（自带simple_switch_13应用）ryu-manager ryu.app.simple_switch_13 --verbose# simple_switch_13.py 是Ryu自带的示例应用，功能：# 1. 收到Packet-In后，学习源MAC和入端口的映射# 2. 如果目的MAC已知，下发流表（Match:目的MAC+入端口, Action:output到对应端口）# 3. 如果目的MAC未知，泛洪（Action:output=FLOOD）# 你会看到如下日志：# [INFO] connected socket:<...> address:('127.0.0.1', 12345)# [INFO] switch features event version=0x4（0x04=OpenFlow 1.3） datapath_id=0000000000000001# [INFO] switch features event version=0x04 datapath_id=0000000000000002# [INFO] switch features event version=0x04 datapath_id=0000000000000003# 说明3台交换机都已连接控制器# 终端2（Mininet CLI）：测试互通mininet> pingall*** Ping: testing ping reachabilityh1 -> h2 h3 h4 h5 h6 h2 -> h1 h3 h4 h5 h6 h3 -> h1 h2 h4 h5 h6 h4 -> h1 h2 h3 h5 h6 h5 -> h1 h2 h3 h4 h6 h6 -> h1 h2 h3 h4 h5 *** Results: 0% dropped (30/30 received)# 全网互通！控制器自动下发了流表

实验D：查看OpenFlow流表（交换机内部）

# 在Mininet CLI中查看交换机s1的流表mininet> sh ovs-ofctl -O OpenFlow13 dump-flows s1# 或者新开终端：sudo ovs-ofctl -O OpenFlow13 dump-flows s1# 输出示例： cookie=0x0, duration=120.234s, table=0, n_packets=15, n_bytes=1470,    idle_timeout=60, hard_timeout=0, priority=1,    in_port="s1-eth1",dl_src=00:00:00:00:00:01,dl_dst=00:00:00:00:00:02,    actions=output:"s1-eth2"# 解释：# cookie=0x0: 标识符# duration=120.234s: 流表已存在120秒# table=0: 在Table 0中# n_packets=15: 已匹配15个包# idle_timeout=60: 60秒无流量则删除# priority=1: 优先级=1# in_port="s1-eth1": 入端口是s1-eth1（连接h1）# dl_src=...:01: 源MAC是h1# dl_dst=...:02: 目的MAC是h2# actions=output:"s1-eth2": 从s1-eth2发出（连接h2）# 查看Table-Miss流表（优先级=0，匹配所有包） cookie=0x0, duration=300.456s, table=0, n_packets=3, n_bytes=294,    priority=0, actions=CONTROLLER:65535# 解释：# priority=0: 最低优先级# actions=CONTROLLER:65535: 上报控制器（Packet-In），65535是最大缓存长度

实验E：手动下发ACL流表（拦截h1访问h3）

# 在Mininet CLI中，手动向s1下发流表# 目标：拦截h1(10.0.0.1)发往h3(10.0.0.3)的流量mininet> sh ovs-ofctl -O OpenFlow13 add-flow s1   "priority=100,ip,nw_src=10.0.0.1,nw_dst=10.0.0.3,actions=drop"# 参数解释：# priority=100: 高优先级，覆盖默认转发流表# ip: 匹配IP包（Ethernet Type=0x0800）# nw_src=10.0.0.1: 源IP是h1# nw_dst=10.0.0.3: 目的IP是h3# actions=drop: 动作是丢弃# 测试：h1 ping h3，应该不通mininet> h1 ping -c 3 h3PING 10.0.0.3 (10.0.0.3) 56(84) bytes of data.--- 10.0.0.3 ping statistics ---3 packets transmitted, 0 received, 100% packet loss, time 2048ms# 拦截成功！# 但h1 ping h2仍然通（因为只拦截了到h3的流量）mininet> h1 ping -c 1 h2PING 10.0.0.2 (10.0.0.2) 56(84) bytes of data.64 bytes from 10.0.0.2: icmp_seq=1 ttl=64 time=2.34 ms# 查看s1的流表，确认ACL流表存在mininet> sh ovs-ofctl -O OpenFlow13 dump-flows s1 | grep 10.0.0.3 cookie=0x0, duration=45.123s, table=0, n_packets=3, n_bytes=294,    idle_timeout=0, hard_timeout=0, priority=100,ip,   nw_src=10.0.0.1,nw_dst=10.0.0.3,actions=drop# 删除ACL流表（恢复通信）mininet> sh ovs-ofctl -O OpenFlow13 del-flows s1   "ip,nw_src=10.0.0.1,nw_dst=10.0.0.3"# 再次测试，h1 ping h3恢复mininet> h1 ping -c 1 h364 bytes from 10.0.0.3: icmp_seq=1 ttl=64 time=3.12 ms

实验F：Wireshark抓包观察OpenFlow消息

# 新开终端，抓取lo接口（Mininet和Ryu都在本机通信）sudo wireshark -i lo -f "tcp port 6653"# 在Wireshark过滤器中输入：openflow_v4（OpenFlow 1.3是v4）# 你会看到：# 1. OFPT_HELLO（交换机→控制器）# Type: OFPT_HELLO (0)# Version: 0x04 (OpenFlow 1.3)# 2. OFPT_HELLO（控制器→交换机）# Type: OFPT_HELLO (0)# Version: 0x04# 3. OFPT_FEATURES_REQUEST（控制器→交换机）# Type: OFPT_FEATURES_REQUEST (5)# 4. OFPT_FEATURES_REPLY（交换机→控制器）# Type: OFPT_FEATURES_REPLY (6)# Datapath Unique ID: 0x0000000000000001# n_tables: 254# Capabilities: 0x0000004f#   .... ...1 = Flow statistics: True#   .... ..1. = Table statistics: True#   .... .1.. = Port statistics: True#   .... 1... = Group statistics: True#   ..1. .... = Reassemble IP fragments: True# 5. OFPT_PACKET_IN（交换机→控制器，第一个ping包）# Type: OFPT_PACKET_IN (10)# Buffer ID: 0x00000100（交换机缓存了包，只上报包头）# Total length: 98# In port: 1# Reason: OFPR_NO_MATCH (0)（无匹配流表）# Data: Ethernet II, Src: 00:00:00_00:00:01, Dst: 00:00:00_00:00:03#       Internet Protocol Version 4, Src: 10.0.0.1, Dst: 10.0.0.3#       Internet Control Message Protocol (Echo request)# 6. OFPT_FLOW_MOD（控制器→交换机，下发流表）# Type: OFPT_FLOW_MOD (14)# Command: OFPFC_ADD (0)# Match: In port: 1, Ethernet source: 00:00:00:00:00:01#        Ethernet destination: 00:00:00:00:00:03# Instruction: Apply-Actions#   Action: Output to port 2# Idle Timeout: 60# 7. OFPT_PACKET_OUT（控制器→交换机，把第一个包发出去）# Type: OFPT_PACKET_OUT (13)# In port: 1# Action: Output to port 2# Data: [原始ping包内容]

⑤ 故障处理：3个最常见的翻车现场

故障1：控制器单点故障，全网新连接中断

【现象】

• SDN控制器进程崩溃或服务器宕机。• 已建立的连接（已有流表）不受影响，继续通信。• 任何新连接（新TCP/UDP五元组）无法建立，ping不通，应用报错。• 交换机日志显示"Connection refused"或"Controller connection lost"。

【原因】

SDN架构的先天弱点：控制集中化。1. 控制器宕机后，交换机上的旧流表还在（除非超时），所以已建立的连接继续转发。但新流量来了，交换机查流表无匹配，触发Table-Miss，按配置应该上报控制器（Send To Controller），但控制器已经死了，连接被拒绝，包被丢弃。2. 没有部署控制器集群：很多实验环境或中小型企业只部署单节点控制器，没有HA（高可用）机制。3. 交换机没有配置逃生模式：部分交换机支持"控制器失联后切换到传统转发模式"（如OVS的fail_mode=standalone），但默认可能是secure模式（只接受控制器下发的流表，控制器失联后拒绝所有新流量）。4. Table-Miss动作配置错误：Table-Miss流表只配置了"Send To Controller"，没有备用动作（如FLOOD泛洪或NORMAL本地转发）。

【解决命令】

# 排查1：确认控制器状态$ systemctl status ryu-controller# 或查看控制器进程$ ps aux | grep ryu# 如果进程不存在，说明控制器已崩溃# 排查2：检查交换机与控制器的连接状态mininet> sh ovs-vsctl show    Bridge "s1"        Controller "tcp:127.0.0.1:6653"            is_connected: false          // ← 连接断开！        fail_mode: secure                // ← secure模式，控制器失联后拒绝新流量# 解决1：部署控制器集群（以ONOS为例）# ONOS支持3节点集群，通过Raft共识协议同步状态# 节点1：$ export ONOS_APPS=drivers,openflow,proxyarp,fwd$ onos-service start# 节点2、3同理，配置相同的集群IP# 解决2：配置交换机逃生模式（OVS）# 将fail_mode从secure改为standalonemininet> sh ovs-vsctl set-fail-mode s1 standalone# standalone模式：控制器失联后，交换机像普通交换机一样运行（自学习MAC泛洪）# 或在Mininet启动时指定sudo mn --topo single,3 --controller remote,ip=127.0.0.1,port=6653   --switch ovsk,failMode=standalone# 解决3：修改Table-Miss流表，增加备用动作# 在控制器正常时，下发Table-Miss流表：# 优先级=0，匹配=ANY，动作=[Send To Controller, NORMAL]# 这样即使控制器失联，交换机还能回退到NORMAL（传统转发）mininet> sh ovs-ofctl -O OpenFlow13 add-flow s1   "priority=0,actions=controller,normal"# 解决4：配置控制器保活和自动重启# 用systemd管理控制器进程，崩溃后自动重启$ sudo systemctl enable ryu-controller$ sudo systemctl restart ryu-controller# 解决5：OpenFlow over TLS（加密+认证）# 虽然TLS不能防止控制器宕机，但可以防止恶意控制器冒充# 生成证书$ openssl req -x509 -newkey rsa:2048 -keyonut key.pem -out cert.pem -days 365# 控制器启动时指定证书$ ryu-manager --ctl-privkey key.pem --ctl-cert cert.pem app.py# 交换机配置CA证书，只接受合法控制器

⚠️ 生产环境部署SDN，控制器集群是底线要求。ONOS的3节点集群可以容忍1个节点故障，5节点集群可以容忍2个节点故障。同时必须配置交换机的fail_mode=standalone或secure+NORMAL备用动作，确保控制器失联后网络不瘫痪。

故障2：流表下发失败，控制器日志显示"Error: Flow Mod Failed"

【现象】

• 控制器尝试下发流表，但交换机回复OFPT_ERROR。• 控制器日志显示"OFPET_FLOW_MOD_FAILED"或"OFPET_BAD_MATCH"。• 部分流量走预期路径，部分流量被丢弃或泛洪。• Wireshark抓包看到Flow-Mod后交换机立即返回Error。

【原因】

流表下发失败有4个常见根因：1. 匹配字段不支持：控制器下发了交换机不支持的匹配字段。例如OpenFlow 1.0交换机不支持IPv6匹配，但控制器下发了ipv6_src匹配字段。2. 指令动作不支持：控制器下发了交换机不支持的动作。例如某些硬件交换机不支持"Push MPLS Label"或"Set Field: TCP DSCP"。3. 流表重叠冲突：新流表与已有流表在相同优先级下匹配字段重叠。例如已有流表"priority=100, ip_dst=10.0.0.0/24, actions=output:1"，新下发"priority=100, ip_dst=10.0.0.1, actions=drop"，两者重叠且优先级相同，交换机会拒绝或根据实现覆盖。4. 流表空间耗尽：交换机硬件流表（TCAM）容量有限（如1K/4K/8K条），当流表数量超过硬件容量时，新的Flow-Mod被软件处理（性能暴跌）或直接拒绝。5. 表号越界：控制器指定了Table 10，但交换机只支持0-3号表。

【解决命令】

# 排查1：查看交换机能力（Features Reply中的Capabilities）# Wireshark抓包看OFPT_FEATURES_REPLY# 或控制器日志中查看# Capabilities字段：#   OFPC_FLOW_STATS=1（支持流统计）#   OFPC_TABLE_STATS=1（支持表统计）#   OFPC_PORT_STATS=1（支持端口统计）#   OFPC_IP_REASM=1（支持IP分片重组）#   OFPC_QUEUE_STATS=1（支持队列统计）#   OFPC_ARP_MATCH_IP=1（支持ARP IP匹配）# 排查2：查看交换机支持的匹配字段和动作mininet> sh ovs-ofctl -O OpenFlow13 dump-flows s1 --help# 或查看OVS版本支持的OpenFlow特性mininet> sh ovs-ofctl --versionovs-ofctl (Open vSwitch) 2.13.3OpenFlow versions 0x1:0x5（支持1.0到1.5）# 排查3：检查流表重叠mininet> sh ovs-ofctl -O OpenFlow13 dump-flows s1# 查看是否有相同优先级的重叠流表# 例如： priority=100,ip,nw_dst=10.0.0.0/24,actions=output:1 priority=100,ip,nw_dst=10.0.0.1,actions=drop# 这两条重叠！需要调整优先级或精确匹配# 解决1：降低优先级避免冲突# 把精确匹配的流表优先级调高，通配匹配的优先级调低mininet> sh ovs-ofctl -O OpenFlow13 add-flow s1   "priority=200,ip,nw_dst=10.0.0.1,actions=drop"   // 精确匹配，高优先级mininet> sh ovs-ofctl -O OpenFlow13 add-flow s1   "priority=100,ip,nw_dst=10.0.0.0/24,actions=output:1"  // 通配匹配，低优先级# 解决2：检查交换机支持的表数量mininet> sh ovs-ofctl -O OpenFlow13 dump-tables s1# 输出：#  table 0: info: wildcards=0x3fffff, max_entries=1000000, active=5#  table 1: info: wildcards=0x3fffff, max_entries=1000000, active=0# 确认表号存在且未越界# 解决3：查看硬件TCAM容量（硬件交换机）# 华为/思科命令：# display openflow switch 1 flow-table# 查看active entries和max entries# 解决4：在控制器代码中捕获并处理OFPT_ERROR# Ryu示例：from ryu.controller.handler import set_ev_clsfrom ryu.ofproto import ofproto_v1_3from ryu.controller import ofp_eventclass MyApp(app_manager.RyuApp):    OFP_VERSIONS = [ofproto_v1_3.OFP_VERSION]    @set_ev_cls(ofp_event.EventOFPErrorMsg)    def error_msg_handler(self, ev):        msg = ev.msg        self.logger.error('OFPErrorMsg received: type=%d code=%d',                         msg.type, msg.code)        # type=OFPET_FLOW_MOD_FAILED(2) 表示流表下发失败        # code=OFPFMFC_TABLE_FULL(5) 表示流表已满        # code=OFPFMFC_BAD_TIMEOUT(7) 表示超时时间非法

��流表下发失败时，控制器日志和OFPT_ERROR消息是排查关键。Ryu的error_msg_handler可以捕获所有错误，建议在生产环境的控制器代码中实现此handler，记录并告警。

故障3：TLS证书过期，交换机拒绝连接控制器

【现象】

• 生产环境运行数月后，交换机突然断开与控制器的连接。• 控制器日志显示"SSL handshake failed"或"Certificate expired"。• 交换机反复尝试重连，但始终失败。• 网络逐渐瘫痪（旧流表超时后无新流表下发）。

【原因】

OpenFlow over TLS（SSL）是生产环境的安全要求，但TLS证书有有效期（通常1年）。证书过期后，SSL握手失败，交换机无法验证控制器身份，拒绝建立TCP连接。常见证书问题：1. 证书过期：自签名证书通常设365天有效期，到期后自动失效。2. 证书链不完整：控制器证书由中间CA签发，但交换机只信任根CA，缺少中间CA证书导致验证失败。3. 证书主题名不匹配：控制器证书的主题名（CN）是"controller.example.com"，但交换机连接的是IP地址"192.168.1.1"，TLS验证时主机名不匹配。4. 时钟不同步：交换机或控制器的系统时间错误（如NTP未同步），导致证书有效期判断错误。5. 证书吊销：证书被CA吊销（CRL或OCSP检查失败）。

【解决命令】

# 排查1：检查控制器证书有效期$ openssl x509 -in controller.crt -noout -datesnotBefore=May 20 00:00:00 2023 GMTnotAfter=May 19 23:59:59 2024 GMT# 如果当前日期超过notAfter，证书已过期！# 排查2：检查证书主题名和SAN（Subject Alternative Name）$ openssl x509 -in controller.crt -noout -text | grep -A1 "Subject Alternative Name"X509v3 Subject Alternative Name:    DNS:controller.example.com, IP Address:192.168.1.1# 确认包含交换机连接的目标地址（IP或域名）# 排查3：检查交换机系统时间mininet> sh dateWed May 22 14:30:00 UTC 2024# 如果时间错误，同步NTP$ sudo ntpdate pool.ntp.org# 解决1：重新生成自签名证书（临时方案）$ openssl req -x509 -newkey rsa:2048 -keyout key.pem -out cert.pem -days 365   -subj "/CN=controller.example.com"   -addext "subjectAltName=DNS:controller.example.com,IP:192.168.1.1"# 注意：-days 365设为新有效期，-addext加入SAN# 解决2：用Let's Encrypt或企业CA签发证书（生产环境推荐）# Let's Encrypt免费，90天有效期，支持自动续期（certbot）$ sudo certbot certonly --standalone -d controller.example.com# 解决3：配置交换机信任控制器CA# OVS示例：mininet> sh ovs-vsctl set-ssl   /etc/openvswitch/switch-key.pem   /etc/openvswitch/switch-cert.pem   /etc/openvswitch/ca-cert.pem# ca-cert.pem必须包含控制器证书的签发CA（根CA+中间CA）# 解决4：配置证书自动续期和监控# 用cron定时检查证书有效期，提前30天告警$ cat /etc/cron.daily/check-cert#!/bin/bashDAYS=$(openssl x509 -in /etc/ryu/cert.pem -noout -enddate |        cut -d= -f2 | xargs -I{} date -d "{}" +%s)NOW=$(date +%s)LEFT=$(( (DAYS - NOW) / 86400 ))if [ $LEFT -lt 30 ]; then  echo "WARNING: TLS certificate expires in $LEFT days" |     mail -s "SDN Cert Alert" admin@example.comfi# 解决5：短期应急：禁用TLS（仅用于紧急恢复，不推荐长期）# 控制器启动时不指定证书$ ryu-manager app.py# 交换机配置为tcp而非sslmininet> sh ovs-vsctl set-controller s1 tcp:192.168.1.1:6653# 注意：禁用TLS后，控制器和交换机之间的通信明文传输，存在中间人攻击风险

⚠️ TLS证书问题往往在生产环境运行数月后才暴露，因为证书有效期通常是1年。建议在部署SDN时就把证书管理纳入运维体系：自动续期（certbot）、到期告警（30天/7天/1天三级告警）、证书仓库集中管理（Vault）。

⑥ 答疑区：3道选择题

【题目1】OpenFlow交换机收到数据包后，如果所有流表都不匹配，会执行什么动作？

A. 自动丢弃数据包B. 自动泛洪到所有端口C. 执行Table-Miss流表定义的动作（通常是上报控制器或丢弃）D. 查询本地ARP表转发

【答案】C

OpenFlow交换机从Table 0开始逐表匹配，如果所有表都不匹配，执行Table-Miss流表（优先级=0，匹配=ANY）定义的动作。默认动作通常是Send To Controller（上报Packet-In），但也可以配置为Drop或FLOOD。这是SDN"慢路径"的核心机制。

【题目2】SDN控制器集群中，为什么需要东西向接口（East-West Interface）？

A. 控制器和交换机之间的通信B. 上层应用和控制器的通信C. 控制器节点之间的状态同步和集群协调D. 控制器和外部Internet的通信

【答案】C

东西向接口用于控制器节点之间的通信。在多节点集群中，各控制器需要同步网络拓扑状态、流表信息、会话状态，确保任何节点故障时其他节点能无缝接管。ONOS用Raft协议做东西向同步，OpenDaylight用Akka集群通信。南北向接口分别对应控制器-交换机（南向）和应用-控制器（北向）。

【题目3】OpenFlow流表中的Cookie字段有什么作用？

A. 用于交换机转发决策（匹配条件之一）B. 用于控制器标识和管理流表，不参与转发C. 用于加密数据包D. 用于计算CRC校验

【答案】B

Cookie是64位标识符，由控制器分配，只用于控制器端的流表管理（如批量删除、筛选、统计），不参与交换机的转发匹配。例如控制器可以给负载均衡App的流表分配Cookie=0x1，防火墙App分配Cookie=0x2，后续通过Cookie快速操作特定App的流表，而不会影响其他流表。

��资源工具及链接

��工程师手记

SDN不是"万能药"，它是网络架构的一种选择，有巨大优势，也有明显代价。SDN的核心价值在于"可编程性"和"全局视图"。传统网络中，每台设备独立决策，策略分散在数百台设备的配置中，变更一次需要逐台登录修改。SDN把策略集中到控制器，应用通过API一键下发全网，这是运维效率的质变。但SDN的代价是"控制集中化带来的单点风险"。控制器宕机、网络分区（控制器与交换机之间的链路中断）、控制器性能瓶颈（Packet-In洪泛），都是传统网络不存在的故障维度。部署SDN时，必须把这些风险纳入设计。SDN vs 传统网络的适用边界：• 小型网络（<50台设备）：传统网络足够，SDN的复杂度不划算。• 中型数据中心（50-500台设备）：SDN开始显现价值，特别是云网场景（OpenStack Neutron + OVS）。• 大型数据中心/运营商（>500台设备）：必须用SDN，但必须是生产级控制器（ONOS/OpenDaylight集群），不能是单节点Ryu。• 广域网/骨干网：SD-WAN是SDN的变体，用集中控制器管理分支机构的CPE设备，但骨干网仍依赖传统BGP/IS-IS（控制器做策略编排，不替代路由协议）。选型建议：• 学习实验：Ryu + Mininet，1小时搭好环境，Python写App极简单。• 校园网/企业网：Floodlight或OpenDaylight，REST API丰富，文档完善。• 大型数据中心：ONOS集群（3+节点），支持OpenFlow/NETCONF/P4Runtime多南向协议。• 云厂商/运营商：自研控制器（如阿里云洛神、腾讯云TCS），基于ONOS/OpenDaylight二次开发。配置checklist：1. 控制器集群部署（至少3节点，Raft/Akka共识同步）2. 交换机fail_mode配置（standalone或secure+NORMAL备用）3. Table-Miss流表配置（Send To Controller + 备用动作）4. OpenFlow over TLS（证书有效期监控、自动续期）5. Packet-In限速（防止控制器被洪泛）6. 流表超时策略（Idle Timeout防止流表无限增长）7. 控制器性能监控（CPU/内存/Packet-In处理延迟）8. 南北向API认证（REST API Token/OAuth，防止未授权访问）9. 网络分区逃生（控制器与交换机链路中断时的应急策略）10. 定期备份控制器数据库（拓扑、流表、策略配置）最后提醒：SDN的"软件定义"不是"软件取代硬件"。OpenFlow交换机仍然需要高性能转发芯片（ASIC/FPGA），控制器只是"大脑"，转发仍然依赖"肌肉"。不要指望用纯软件转发（如Linux内核bridge）支撑大规模SDN，性能会惨不忍睹。SDN是"智能调度"，不是"替代硬件"。
