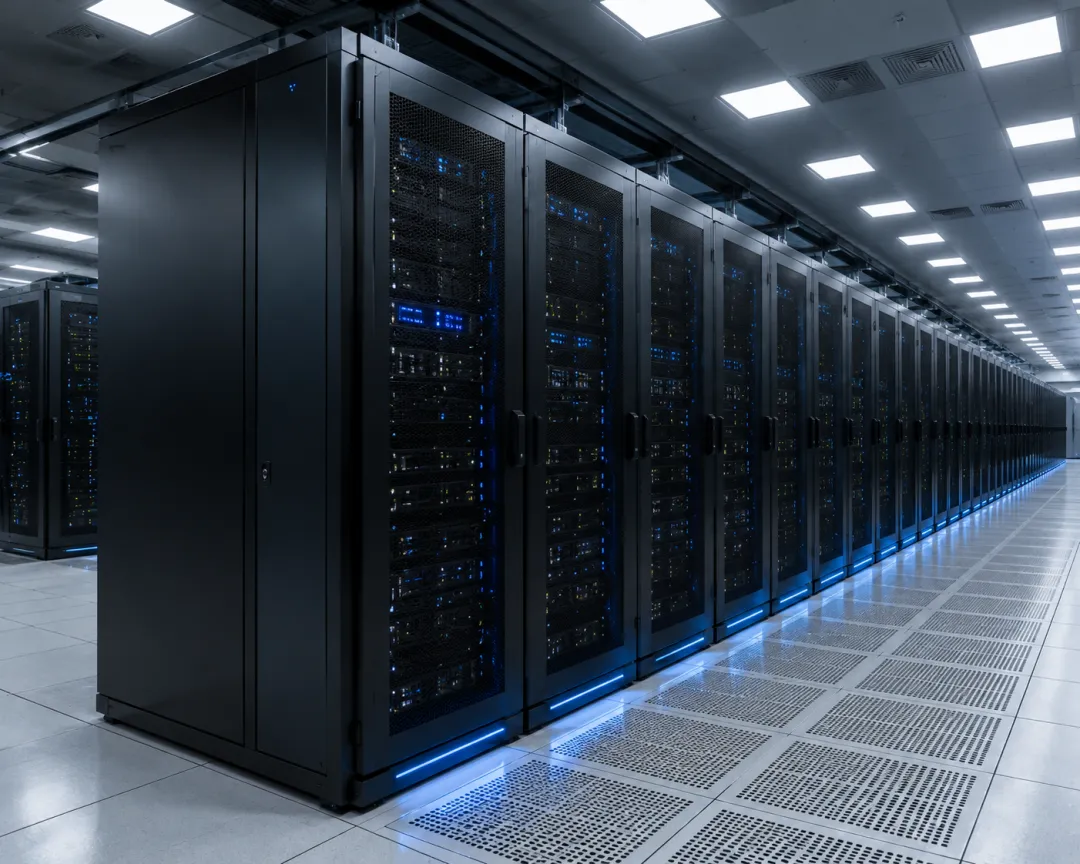

夜雨聆风人工智能的迅猛发展正在引发全球电子硬件供应链的深刻结构性变革，将印刷电路板（PCB）从单纯的物理支撑结构提升为高速计算的关键神经中枢。随着全球科技巨头纷纷部署由诸如英伟达的“Blackwell”等新一代架构驱动的先进人工智能集群，对高性能铜箔复合层压板（CCL）的需求呈爆炸式增长。根据台湾印刷电路协会（TPCA）和工研院联合发布的行业报告，到 2026 年，全球 CCL 市场预计将大幅增长至 215 亿美元，同比增长率高达 34.2%。在这一人工智能浪潮的推动下，服务器规格正将行业推向一个“黄金增长期”，在此期间，超低损耗材料不再是可有可无的奢侈品，而是防止系统出现严重瓶颈的绝对必需品。
这种“低损耗”竞争背后的技术要求在于人工智能工作负载所必需的高频、高速数据传输的极端物理特性。随着数据处理速度加快，以支持 800G 和 1.6T 光学模块以及先进的 PCIe 接口，传统的 PCB 材料（如标准的 FR-4）会导致信号衰减、传播延迟和热危机等严重问题。为了解决这些问题，AI 服务器主板和高速交换机背板采用了复杂的高密度设计，层数常常超过 40 层，需要具有超低介电常数（Dk）和低损耗因子（Df）的特殊基板。英伟达最近进入其 M10 CCL 材料的供应商测试领域——针对其未来计算平台的关键组件——这一举措生动地体现了这种转变，新材料预计与传统架构相比可将信号损耗降低 30%至 40%。工程师们被迫使用包括低介电常数玻璃织物、石英织物、聚四氟乙烯（PTFE）和高性能超超低厚度（HVLP）铜箔在内的先进材料，以保持完美的信号完整性并实现高效的散热。
这种对超低损耗的不懈追求彻底改变了竞争格局，导致全球范围内产能分配发生重大变化以及材料供应短缺。行业报告显示，层压板和玻璃纤维制造商的库存水平创下了历史新低，他们通常在产品完成时立即发货，以满足对价格不敏感的 AI 订单以及消费电子产品的需求。全球顶尖供应商，包括台湾的精英材料公司（EMC）——其在 CCL 市场的份额高达 18.9%，是世界上最大的供应商之一——以及在高端 IC 基板领域占据主导地位的日本专业制造商，都在迅速调整生产线，转向使用像松下公司的 Megtron 系列这样的先进材料以及超低粗糙度的铜箔等材料。随着电子制造行业与这一技术变革接轨，稳定供应超低损耗高频材料已正式成为在 AI 主导的半导体生态系统中取得领导地位的决定性指标。
