电镀设备立项时，应用边界定义应先于设备选型完成。前道铜互连、TSV、RDL、Cu pillar、bump 和 panel-level fan-out 都可以使用电化学沉积，但它们对结构尺度、种子层条件、沉积厚度、共面度、材料体系、基板搬运和验证指标的要求并不相同。
因此，设备路线不应从既有硬件平台直接外推。更符合工程约束的研发顺序是：先定义目标应用，再拆解工艺约束，之后再选择单片/批量、水平/垂直、晶圆级/panel 级、单金属/多金属、开放式/封闭式液路等架构选项。
本文讨论的核心问题：如何从应用场景推导电镀设备路线，并在立项阶段形成可执行的设备定义。
应用场景应先于设备架构冻结
应用场景不是市场分类，而是设备研发输入。一个应用场景至少包含五类信息：
目标结构：via、trench、TSV、RDL、pillar、bump、pad 或 panel-level 线路。 基板条件：wafer、organic panel、glass panel、interposer、warpage、种子层厚度和连续性。 沉积目标：填充、增厚、图形化沉积、多金属叠层、共面度或表面形貌。 工艺边界：前处理、光刻胶兼容、后清洗、CMP、键合、回流焊或可靠性测试接口。 验证输出：厚度均匀性、void/seam、缺陷、颗粒、共面度、应力、重复性、稳定运行和维护后复测。
Applied Materials 的 ECD 资料将铜互连和先进封装都放在电化学沉积能力范围内，但其应用对象从 vias/trenches 到 bumps、pillars、RDL、TSV、pads 不等。Lam Research 的 SABRE 3D 资料也显示，TSV、RDL、Cu pillar、microbump、HDFO 等先进封装结构虽然都归入 electroplating，但关键挑战分别落在高电镀速率、晶圆内均匀性、die 内共面度、缺陷控制和无空洞微结构上。
这说明设备研发不能把“能做电镀”当作架构冻结依据。更合理的第一步是建立应用-约束矩阵。
这个矩阵的工程用途，是在方案评审前限制架构假设。若目标应用是 TSV，路线重点应放在深孔填充、种子层和添加剂监控；若目标应用是 panel-level RDL，路线重点会转向大面积均匀性、搬运、翘曲和高吞吐。
前道铜互连：设备路线围绕小尺寸填充和低缺陷展开
前道铜互连对应的电化学沉积路线，核心目标是将铜可靠填入介质中的 vias 和 trenches。Applied Materials 对 ECD 的说明强调，互连结构需要完整填充，否则 seam 或 void 会影响电可靠性和器件功能。
从设备路线看，这一类应用通常更强调晶圆级单片控制、低污染、薄种子层适配、电流分布控制和与 CMP 的工艺接口。Applied Materials Raider ECD 资料中提到的动态电流密度控制、多区阳极阵列、超薄/高电阻种子层适配，就是这种应用逻辑的体现。
立项时应把以下约束作为设计输入：
种子层连续性和片内电阻分布会影响初始成核和局部电流密度。 via/trench 的几何尺寸和 pattern density 会影响局部传质和添加剂吸附。 电流波形、阳极分区、屏蔽结构和边缘电场控制会影响片内厚度分布。 微缺陷、颗粒、金属污染和后续 CMP 缺陷需要作为联动指标，而不是只看电镀后厚度。
对应的设备路线通常应优先选择高洁净度单片平台、封闭式化学管理、精细电源控制、多区阳极/屏蔽方案、稳定温控和充分的数据追溯。验证口径也应从“电镀完成”扩展到截面、电性能、CMP 后表面、片内/片间重复性和长期漂移。
TSV/TGV：路线重点转向深孔传质、添加剂和截面验证
TSV/TGV 电镀与前道 damascene 共享“填充”目标，但结构尺度、深宽比和沉积时间显著不同。Lam Research 的 SABRE 3D 页面将 TSV 与 WLP 归入大尺度沉积应用，并强调长沉积时间、多步骤制程和高电镀速率下的缺陷控制。相关 TSV 填充建模研究也显示，结构参数、添加剂和电流密度会共同影响填充性能。
TSV/TGV 的主要工程约束集中在三个方面。
第一，深孔内部的传质和添加剂分布。铜离子、抑制剂、加速剂、整平剂以及氯离子的局部分布会影响底部优先生长和开口闭合风险。若顶部过早闭合，内部会形成 void 或 seam。
第二，种子层覆盖和接触条件。高深宽比结构中的种子层连续性、侧壁覆盖和底部导通状态会影响初始沉积均匀性。设备不能只以晶圆表面电流为依据，还要考虑结构内部的有效电流路径。
第三，验证方式必须包含截面和过程监控。Sandia/JES 关于 TSV fill endpoint 的研究显示，TSV 填充可通过电压/电流响应、CVS 等方式监测添加剂和填充状态，这说明 TSV 研发不能只依赖最终截面抽检，也需要过程信号和化学状态的闭环。
TSV/TGV 对设备路线的影响包括：
需要更重视预湿、脱泡、孔内液体交换和气泡排出。 需要更重视电流波形、流场方向、阴极旋转/摆动和添加剂寿命管理。 需要在工艺开发阶段建立截面统计、空洞分类、填充轮廓和过程信号之间的对应关系。 若目标包含 TGV 或玻璃核心相关应用，还要重新评估基板材料、翘曲、热膨胀和机械搬运。
因此，TSV/TGV 设备路线不应由普通厚铜电镀平台直接外推。它需要把深孔结构、种子层、添加剂、电场流场和截面验证共同纳入立项边界。
RDL：路线重点是图形完整性、大面积均匀性和后续可靠性
RDL 电镀的结构形态与 TSV 不同。它主要面对大面积图形化走线、via 和 pad，核心目标不是单个深孔填满，而是在较大面积上形成满足线宽线距、厚度、粗糙度、应力和可靠性要求的金属层。行业报道中也将 RDL、Cu pillar 和 fan-out 的电镀速度、厚度均匀性和可靠性联系起来讨论，说明这些指标需要作为封装电镀的联合约束处理。
先进封装推动 RDL 向更细线宽、更高层数、更复杂互连和更大面积方向发展。Fine RDL 相关研究也表明，RDL 的材料微结构、可靠性和后续互连性能会进入设备与工艺协同范围。
对设备路线而言，RDL 的关键约束包括：
图形密度差异导致局部电流分布和沉积速率差异。 光刻胶形貌、开口尺寸和胶厚会影响金属侧壁形貌和过镀风险。 种子层去除、后清洗和表面粗糙度会影响后续层间可靠性。 细线宽条件下，厚度均匀性、线形、边缘粗糙和开短路风险需要联合验证。
RDL 设备路线通常需要在大面积均匀性、图形保护、液流稳定性、过滤、温控和后处理之间取得平衡。若目标应用仍在 wafer-level，设备可优先围绕晶圆级单片或多腔平台展开；若目标转向 panel-level RDL，搬运、翘曲和区域均匀性会成为架构级约束。
RDL 验证也不应只看平均厚度。更合理的输出包括片内/区域厚度分布、不同 pattern density 区域的线形差异、表面粗糙度、开短路、后清洗残留、热循环或湿热后的可靠性数据。
Cu pillar、bump 与 microbump：路线重点是高度、共面度和多金属叠层
Cu pillar、solder bump 和 microbump 的电镀路线与 RDL 相邻，但验证目标不同。它们通常是后续键合、回流焊或互连可靠性的直接承载结构，因此设备路线需要把高度分布、共面度、表面形貌、多金属叠层和界面可靠性纳入设计输入。
Lam SABRE 3D 资料将 Cu pillar、C4 bump、Cu/SnAg microbump、Ni/Au microbump 等列为典型应用，并将 die 内共面度、无空洞微凸块/焊点和缺陷控制列为重要挑战。Applied Materials Nokota ECD 也将 flip chip、WLCSP、fan-out、2.5D interposer 和 TSV 列为先进封装应用，并覆盖 Cu、Sn/Ag、Ni、Au、Sn、Pd 等材料体系。
这类应用对设备的约束主要有四类：
通过光刻胶开口进行图形化沉积，胶形貌和开口尺寸会影响柱体侧壁和顶部形貌。 柱高和 bump 高度分布直接影响后续装配和键合窗口。 多金属沉积会增加交叉污染、换液、清洗和材料兼容性要求。 电镀铜的微观组织、应力和表面状态会影响后续键合强度和可靠性。
Cu pillar 相关论文也显示，电镀柱体的微结构和生长模式会影响后续封装可靠性。这意味着设备研发不能把 Cu pillar 只定义成“厚度控制”问题，而应同时考虑微观组织、应力、表面形貌和工艺历史。
对应的设备路线应重视：
高重复性的电接触和夹持密封，避免边缘区域高度偏差。 低颗粒、低金属交叉污染的液路和清洗策略。 多金属 recipe 的隔离、切换和追溯。 高度、共面度、形貌、界面和可靠性数据的联合验证。
Panel-level fan-out：路线不等于晶圆级设备放大
Panel-level fan-out 的设备路线需要单独定义。其工程约束并不是把晶圆尺寸放大后继续沿用原平台，而是基板形态、搬运、翘曲、边缘效应、流场覆盖、双面处理和 throughput 共同改变。
ACM Research 的 Ultra ECP ap-p / 水平面板电镀资料将其定位为 fan-out panel-level packaging 工具，支持 pillar、bump 和 RDL，并覆盖 Cu、Ni、SnAg、Au 等材料。Ebara UFP600AS 面向 panel-level packaging 的资料也强调更大矩形基板、薄种子层、高翘曲基板和均匀性控制。ASMPT Stratus P500 则从先进封装面板电镀平台角度强调高 throughput 和大面积工艺能力。
这些来源共同说明，panel-level 路线至少要重新评估以下设备约束：
基板搬运：大尺寸、薄板、翘曲和变形会影响传输、夹持和定位。 架构方向：水平电镀、垂直电镀、单面/双面处理会影响气泡、颗粒、液体更新和维护。 面内均匀性：矩形基板的边缘、角部和中心区域不再符合晶圆径向对称假设。 高吞吐：panel-level 目标通常与成本和产能相关，节拍、换液、维护和良率需要联合建模。 工艺验证：验收统计可能按区域、单板、结构单元或批次定义，不能照搬 wafer map 口径。
因此，panel-level 设备路线应在立项阶段就定义基板尺寸、翘曲范围、夹持方式、液流覆盖、区域统计方法和维护策略。若这些输入未明确，后续系统集成阶段会出现大量与工艺本身无关的机械、液路和统计口径问题。

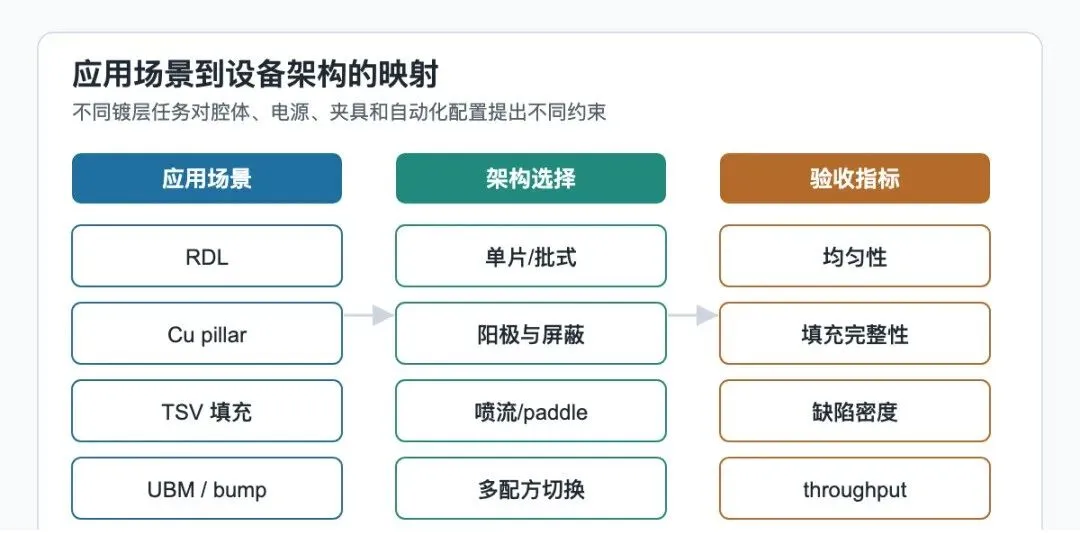

设备路线选择 - 从应用约束到架构决策
从上述应用可以看出，设备路线选择不是单个技术偏好的结果，而是应用约束组合后的工程决策。建议在方案评审中至少完成以下映射。
对项目经理和系统工程团队而言，关键不是在第一天决定所有细节，而是明确哪些决策属于架构级不可逆项，哪些参数应保留工程调节空间。单片/批量、水平/垂直、wafer/panel、单金属/多金属、开放/封闭液路、是否预留在线监测，这些通常需要早期冻结；电流波形、局部流量、过滤规格、recipe 参数和部分夹具细节，则应根据验证数据迭代。
工程检查清单
立项评审前，建议至少完成以下检查。
应用边界：主应用和扩展应用是否分开定义。 基板条件：wafer、panel、interposer、玻璃/有机基板、翘曲、厚度和种子层是否明确。 目标结构：via/trench、TSV、RDL、pillar、bump、pad 是否分别定义。 材料体系：Cu、Ni、Au、SnAg、Pd 等材料是否涉及多金属交叉污染。 设备架构：单片/批量、水平/垂直、单面/双面、晶圆级/panel 级是否完成取舍。 过程控制：电源、流场、温控、过滤、添加剂管理和数据采集是否对应目标风险。 验证方法：厚度、void、共面度、缺陷、颗粒、可靠性、维护后复测是否有检测方法。 统计口径：片内、片间、区域、批次、结构单元和客户验收口径是否一致。
小结
先进电镀设备研发需要从应用场景推导设备路线。前道铜互连、TSV、RDL、Cu pillar、bump 和 panel-level fan-out 对设备平台提出的约束不同，不能使用同一套指标体系直接覆盖。
工程上更可控的做法，是在立项阶段建立应用-约束-设备-验证矩阵。该矩阵决定哪些架构选项需要早期冻结，哪些工艺参数需要留给后续 DOE 和客户验证。
下一篇将进入需求书层面，讨论如何把客户需求、工艺需求、设备需求和验收需求拆成第一版可执行规格书。
说明：主要由AI根据公开材料整理，很多实际研发Knowhow和经验需要业内专业人士指导，这个系列主要是服务笔者自己学习和记录，不当之处，请多指正。
