大众 APP550 电驱拆解：没有电动油泵，冷却和润滑怎么做
按拆解顺序整理，重点看结构、装配、热、电和维修风险。
这次看大众 APP550 后驱电驱。
大众公开资料给出的版本是 210 kW、约 550 Nm

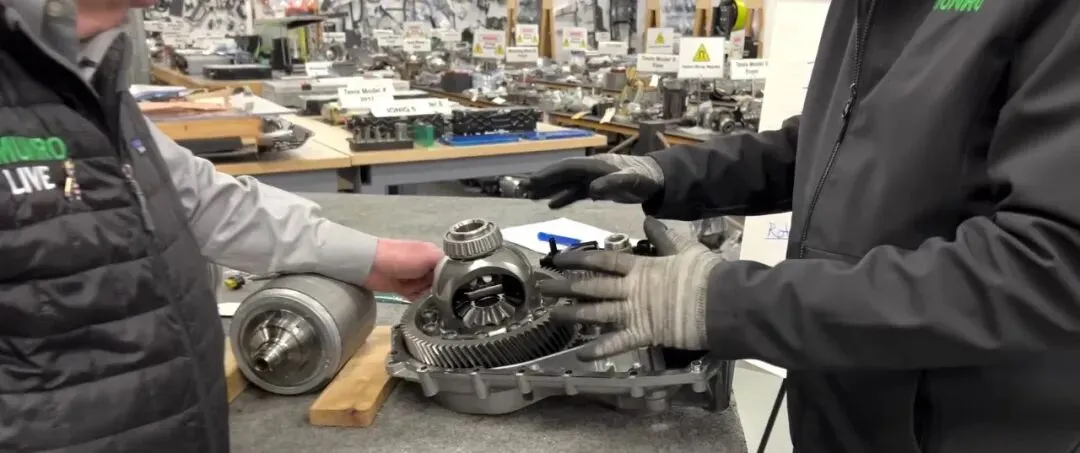

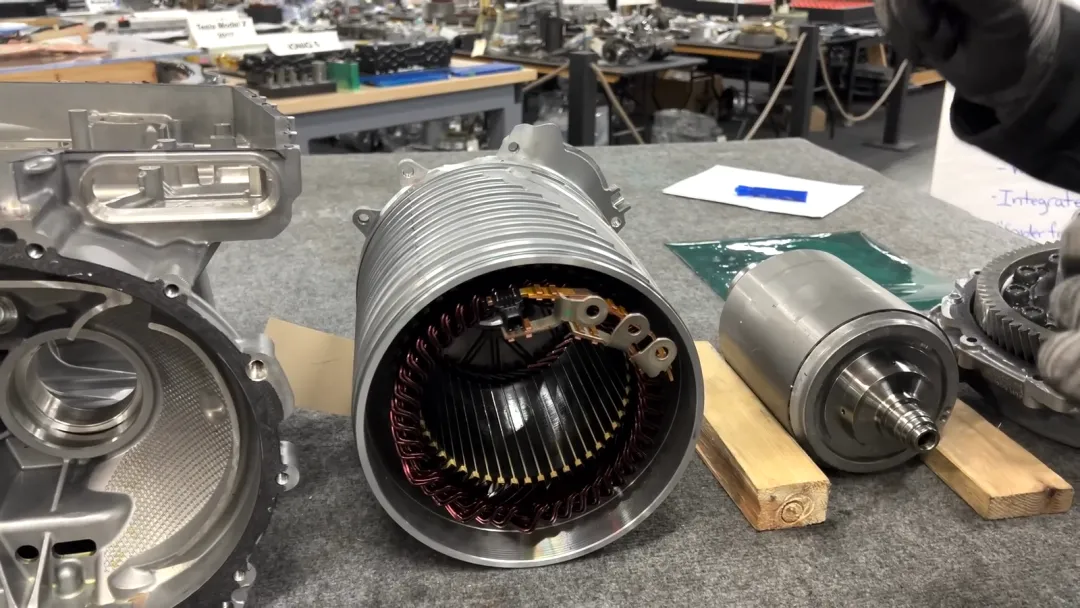

拆件总览
APP550 还是熟悉的后驱电驱结构：永磁同步电机、两级单速减速箱、差速器和逆变器。
壳体没有明显做大。大众的目标是在原有 MEB 平台安装空间内，提高扭矩和效率。对工程师来说，难点不在堆零件，而在有限空间里控制热、润滑和机械强度。

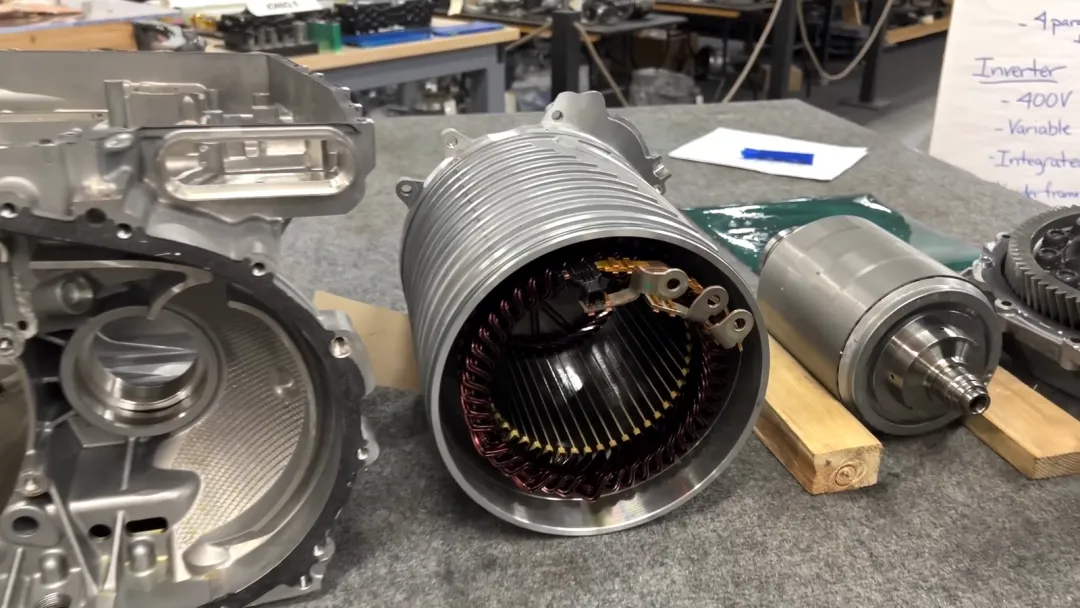

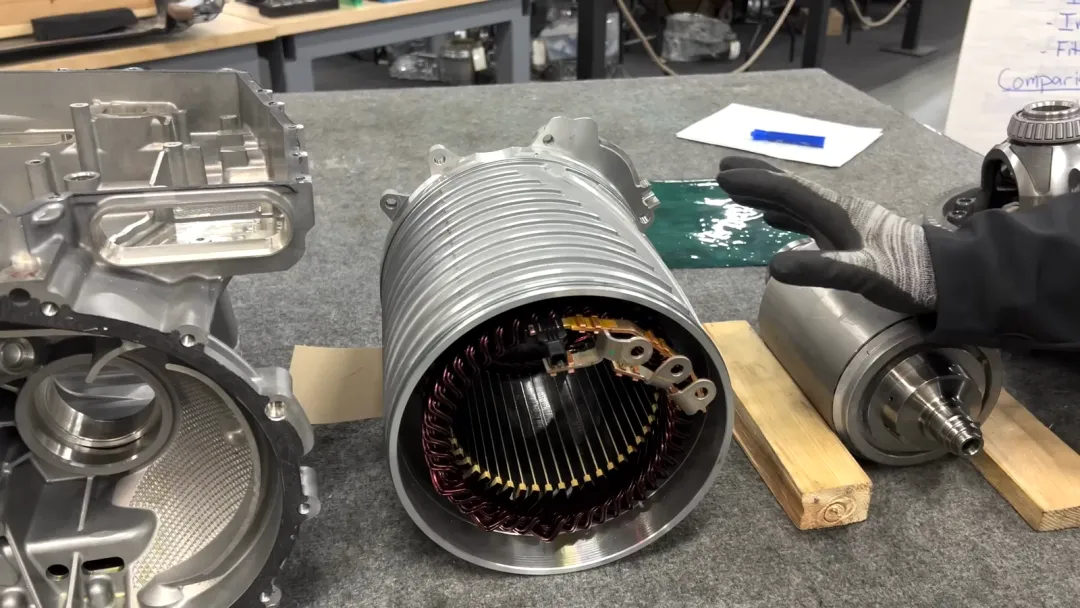

定子外侧水冷
先看定子壳体。
外侧有明显的环形冷却结构。定子绕组和铁芯产生的热量，先传到壳体，再由冷却液带走。
大众公开资料提到，APP550 在定子外侧增加了水冷结构，同时使用油液处理电驱内部的热量。
工程判断：水冷壳体看起来不复杂，但制造一致性很重要。流道、密封、铸件缺陷和压降，都会影响局部温升。样件能跑，不代表量产件温差一定稳定。
减速箱

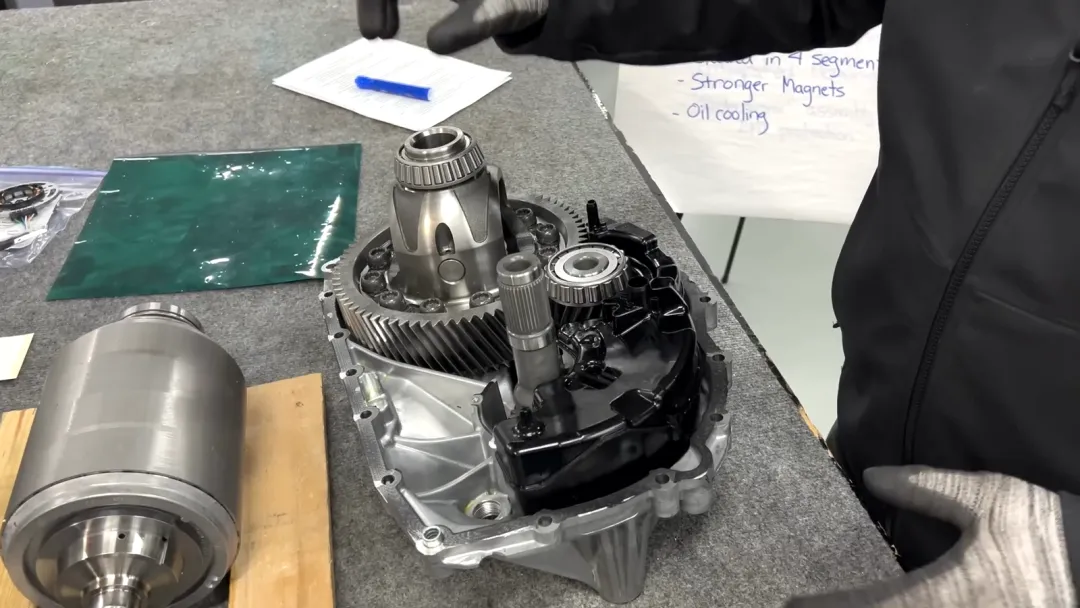

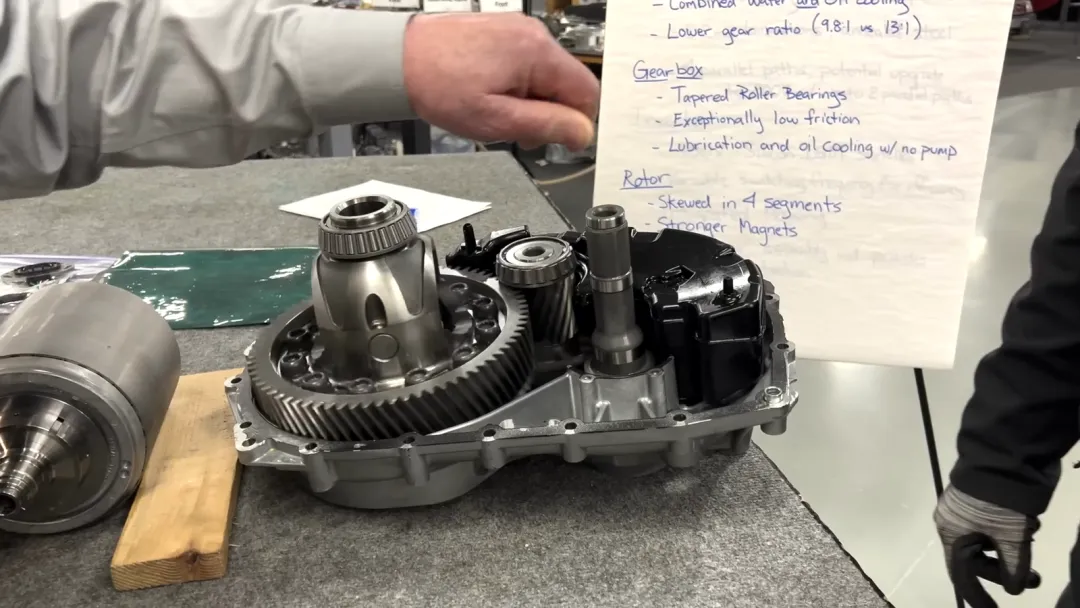

打开减速箱，差速器和两级齿轮组都能看到。
电机高转速输出，经过两级降速后送到车轮。APP550 扭矩提高后，齿轮、轴承和壳体都要承受更高负荷。

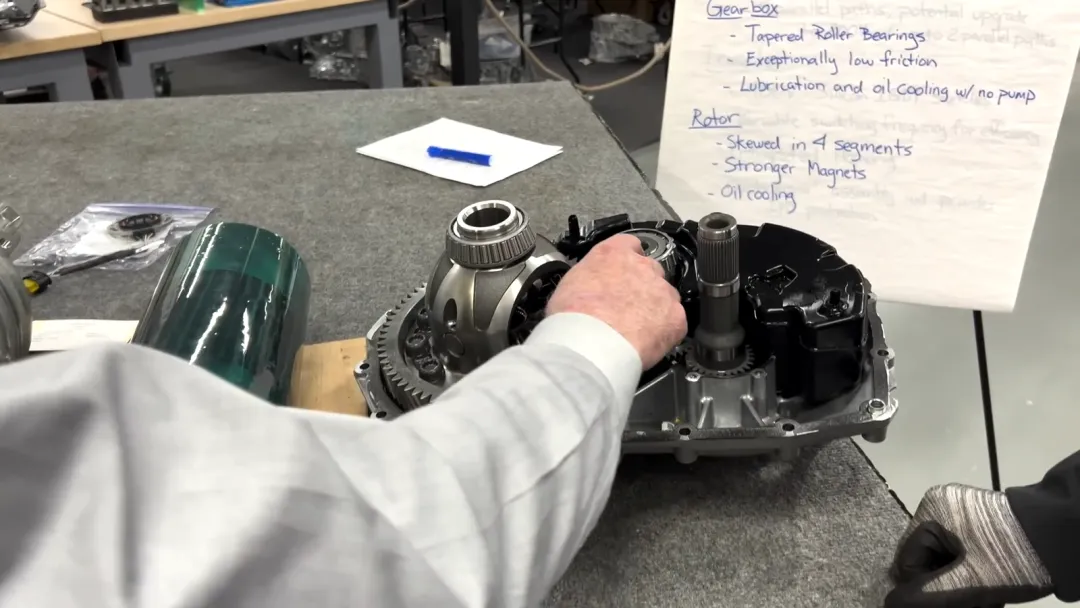

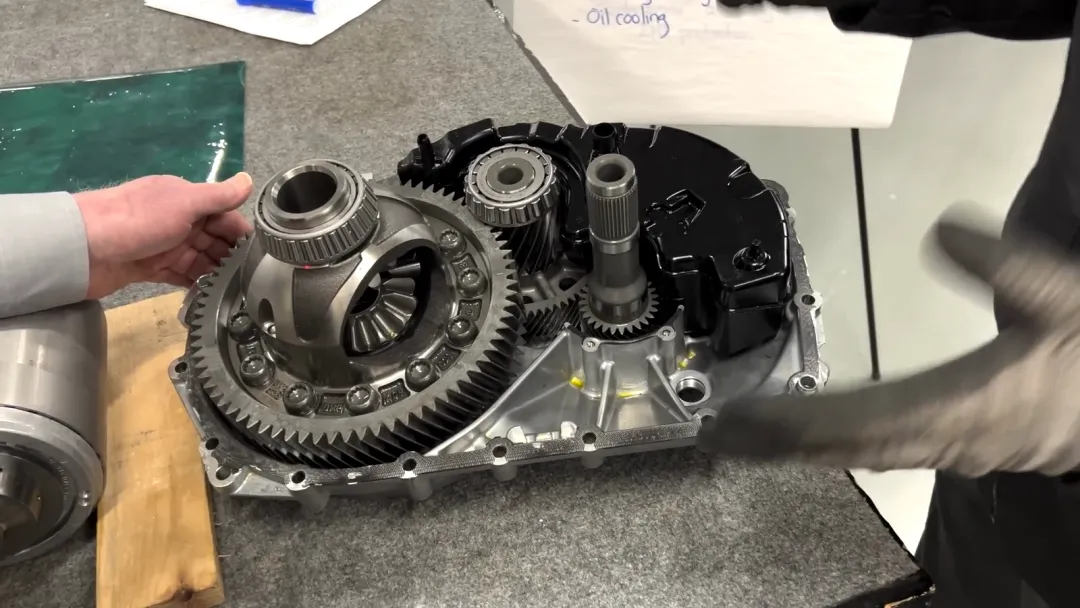

差速器壳体、轴承和大齿圈放在一起。
这里要看轴承支撑、齿轮啮合、壳体刚度和润滑。电动车没有传统多挡变速箱，但机械问题没有消失。啸叫、磨损、油封寿命，还是要从这些位置查。
APP550 有一个比较实用的设计：不使用电动油泵。
大众公开资料的说法是，齿轮旋转时会把油带起来，再通过专门设计的导油结构，把油送到需要润滑和冷却的位置。少一个电动油泵，就少一个电机、线束、控制器和故障点。
工程判断：取消油泵不是简单减配。低速、高速、坡道、低温和长时间高负荷时，油都要送到正确位置。被动润滑做得好，可以降低能耗和成本；做不好，轴承和齿轮先吃亏。
转子和定子

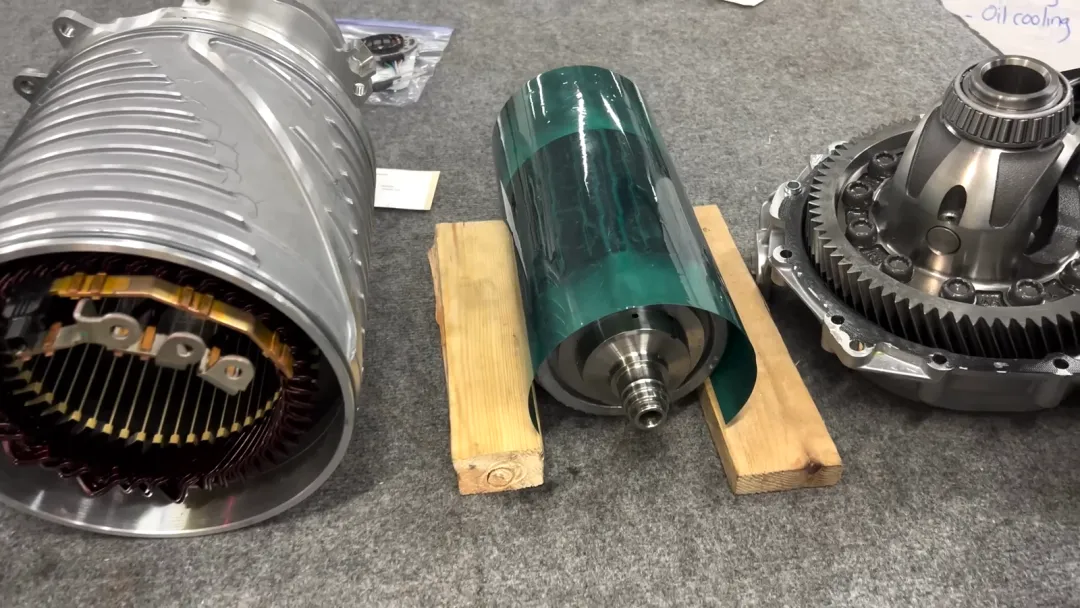

再看电机本体。
APP550 的扭矩提升，不只靠逆变器加电流。大众公开资料提到，定子的有效匝数增加，线径更大；转子使用了承载能力更高的永磁体。
转子要同时处理磁性能和机械强度。
转速上去以后，磁钢固定、动平衡、轴系刚度和热稳定性都要重新核算。我们这里做电机评审时，不能只看峰值扭矩，还要看持续工况下的温升和退磁余量。

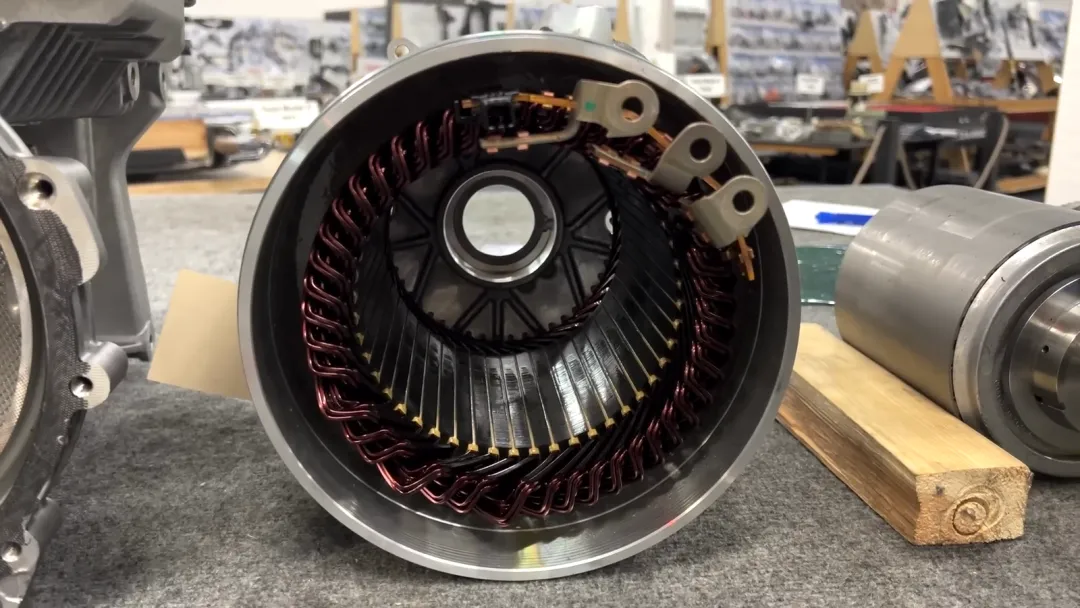

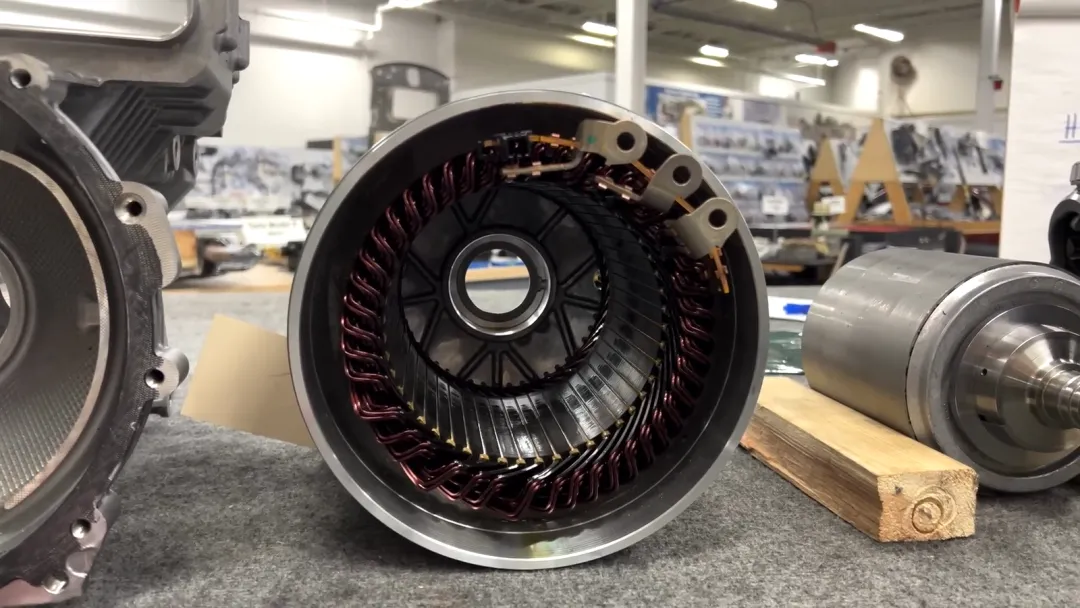

定子绕组端部比较紧凑。
线径变大后，铜损可以下降，但插线、焊接、绝缘和浸漆工艺会更敏感。参数提高以后，制造难度也会上去。
从尺寸关系看，电机、减速箱和壳体已经压得很紧。
工程判断：这类产品评审不能拆成三个孤立模块。电机效率提高，可能带来更大的相电流；扭矩提高，齿轮和轴承负荷会上升；结构压缩后，冷却和维修空间也会变小。
逆变器

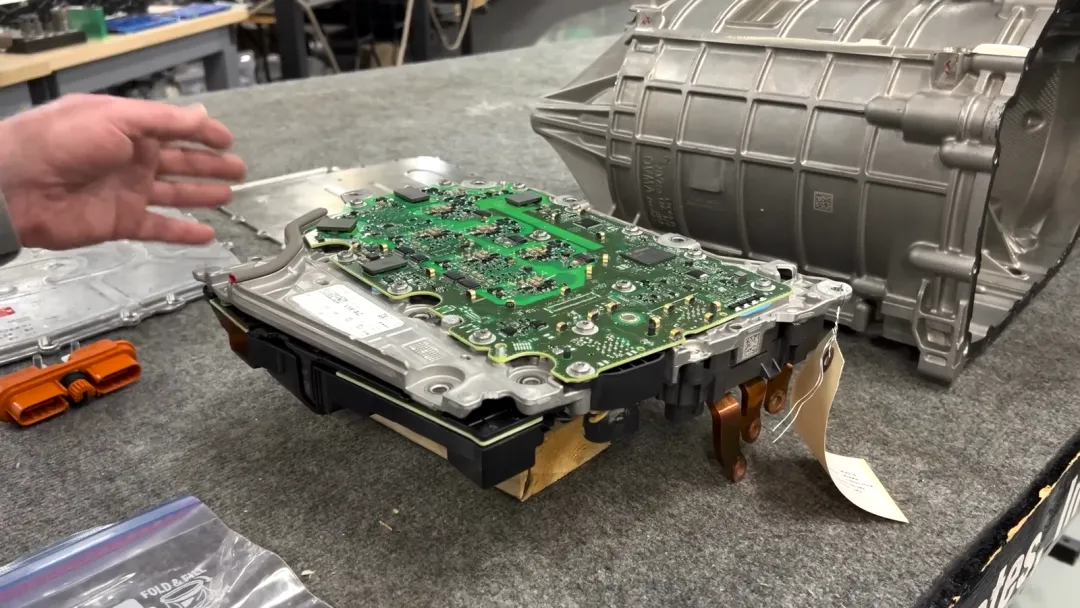

最后看逆变器。
逆变器负责直流和三相交流之间的转换，也负责加速、能量回收和电机温度监控。APP550 需要更高相电流，逆变器必须一起升级。

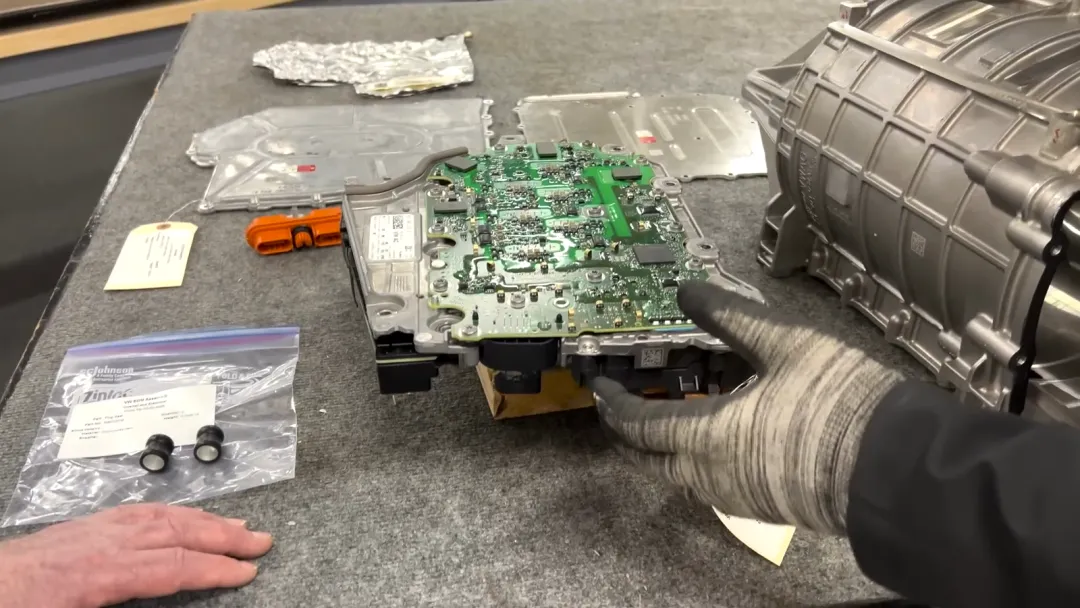

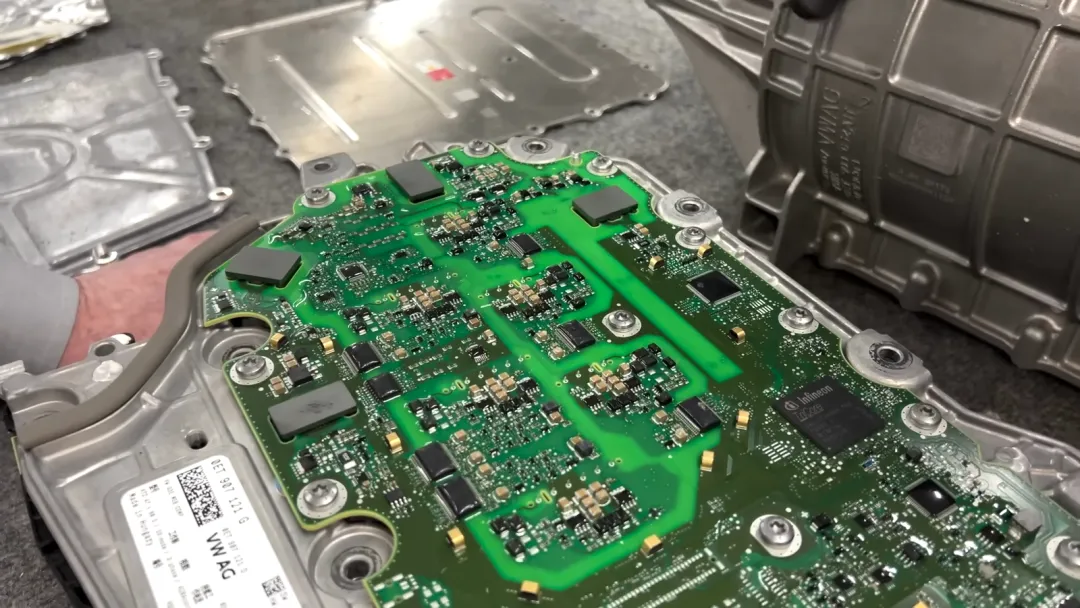

控制板面积不小，固定点也很多。
这里要看功率回路、控制回路、接地、屏蔽、导热界面和壳体密封。板子能工作只是第一步，车上还要扛温度循环、振动和湿热。
工程判断：我们这里的工程师看逆变器，不能只盯芯片型号。真正影响量产稳定性的，往往是端子锁付、导热材料、密封圈、焊接质量和测试覆盖率。
检查清单
看类似电驱，可以按这个顺序过：
壳体和接口：安装空间、密封面、冷却接口是否合理。 定子冷却：流道、密封、压降和局部温差是否可控。 减速箱：齿轮、轴承、差速器和壳体刚度是否匹配扭矩。 被动润滑：低速、低温、坡道和高负荷工况下，油能不能送到关键位置。 电机本体：线径、焊接、绝缘、磁钢固定和退磁余量。 逆变器：相电流能力、导热界面、锁付、屏蔽和测试覆盖率。
APP550 的思路很明确：在原有安装空间里提高扭矩和效率，同时减少油泵这类主动部件。结构不花哨，但每一个细节都在给量产、能耗和可靠性服务。
资料和图片说明：本文基于 Munro Live 的 Volkswagen APP550 电驱拆解视频画面整理，并参考 Volkswagen Newsroom 的 APP550 公开资料。截图仅用于拆解学习和工程分析，版权归原视频及相关权利方所有。
