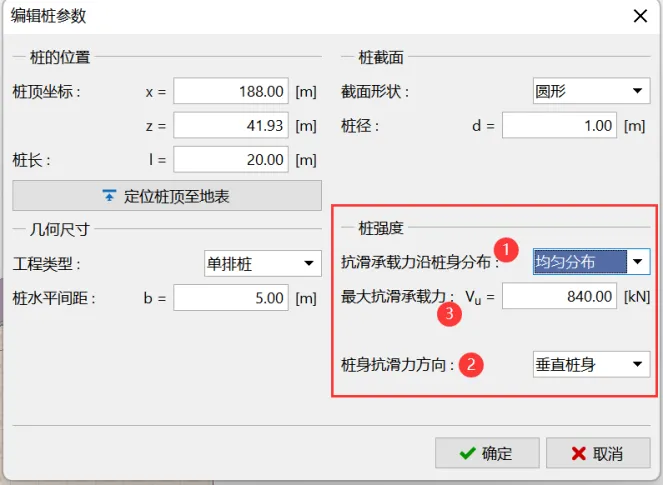

本帖对抗滑桩参数输入与修改作一个简单的说明,方便初学者在不了解理论的基础快速正确输入参数,创建模型。如有实际项目,请先观看b站完整的教学视频(点击阅读原文)。

①选择均匀分布就行。线性分布的意思是,滑面经过桩顶时,Vu按输入的值,滑面较深时,进行一定的折减,主要考虑到滑面经过抗滑桩端时,可能没法发挥全部的作用,有个人为的折减。理论示意如下:

②桩身抗滑力方向直接选垂直桩身即可。这两个选项主要是选择Vu的作用方向,一般选垂直桩身即可,也偏安全。

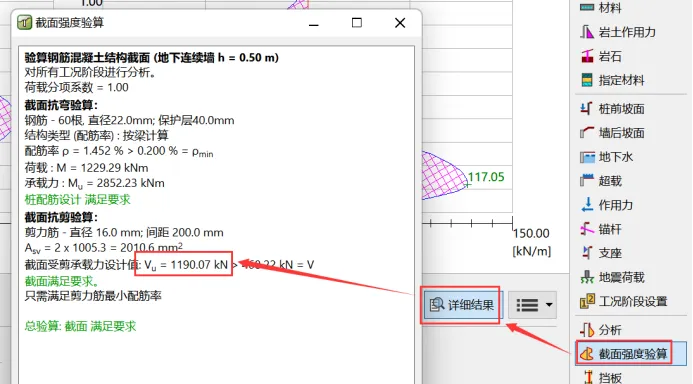

③最大抗滑承载力Vu,是单个桩能提供的力,不是每延米的,单位是kN,不是kN/m。这个一般是用桩身的抗剪承载力来近似表示,在抗滑桩的截面验算的详细结果里面会有单个抗滑桩的Vu值。

在实际设计中,大概可以这样操作。

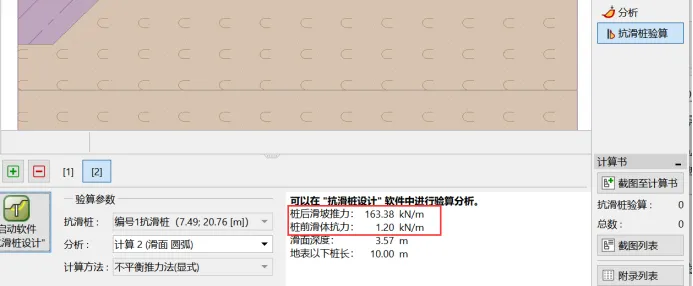

土坡模块估算边坡稳定最小的Vu,大致是(桩后滑坡推力-桩前滑坡抗力)x桩间距,如果不满足,再乘设计安全系数扩大边坡稳定性就能算过了。

Vu=(163.38-1.2)*6=973.08kN
然后调用抗滑桩时,需要调整桩径和剪力筋,使截面验算中的Vu大于973.08kN。
另外,如果横向承载力不满足要求,可以减小桩间距,加大桩长来调整。也可以加入预应力锚索,调整桩的应力。
