笔者注意到，国家知识产权局于今年5月，公开了荣耀终端股份有限公司一项名为“转轴机构的制备方法、转轴机构和电子设备”的专利。
该专利提出了一种采用3D打印技术制造免装配、可相对运动的复杂结构的方法。
笔者认为，该专利突出了其他行业在面对新工艺时，通过吃透其制造特性，从而开发出新型结构，进而推动产品创新的思路。
➡️ 转轴机构传统制造痛点

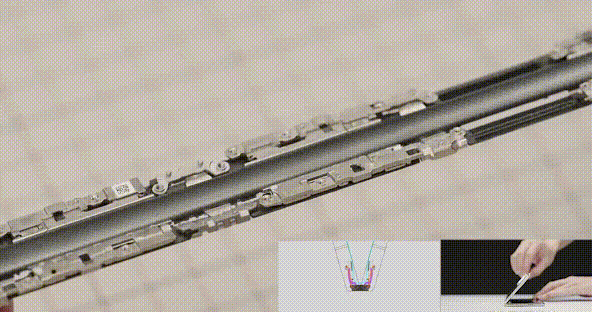

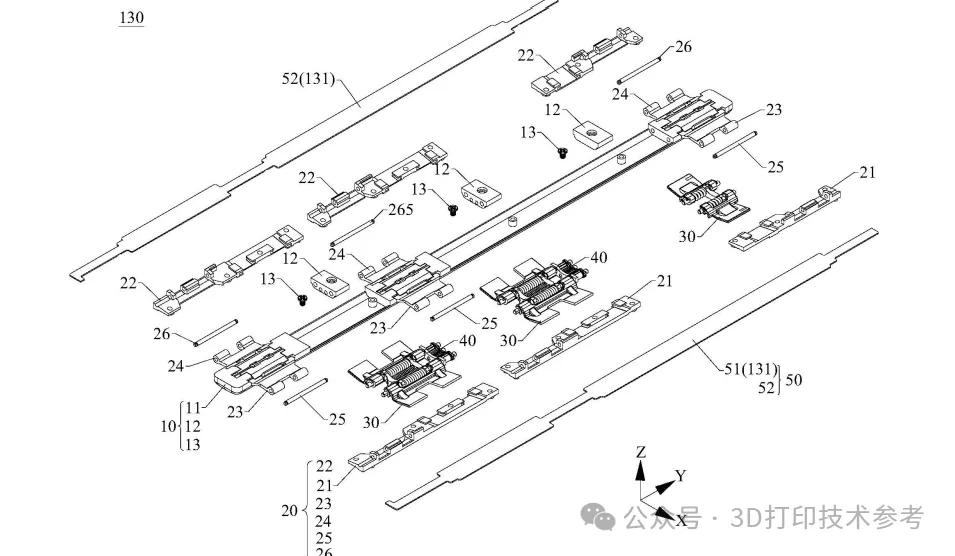

当前，可折叠电子设备通过转轴机构来实现展开和闭合，但转轴机构包含了大量零件，总数可达数十个。组装过程工序复杂，每个零件都需要精密对位、锁固，组装后的公差累积进一步放大，晃动控制非常困难。
3D打印带来的好处就是能够制造可活动的一体结构，能够将几个甚至几十个零件组合在一起整体制造出来，从而减少了组装工序，提升机构整体精度。
笔者注意到，这对于该类产品制造来说具有重要价值。相关资料显示，组装环节最为昂贵。
而荣耀此次公布的专利所涉及的核心内容，就是这种一体化的结构如何实现。
➡️ 荣耀3D打印免组装、可转/滑动机构专利

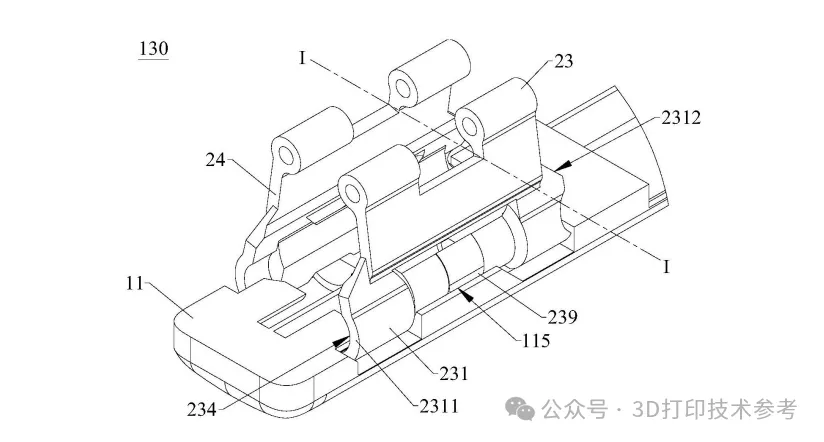

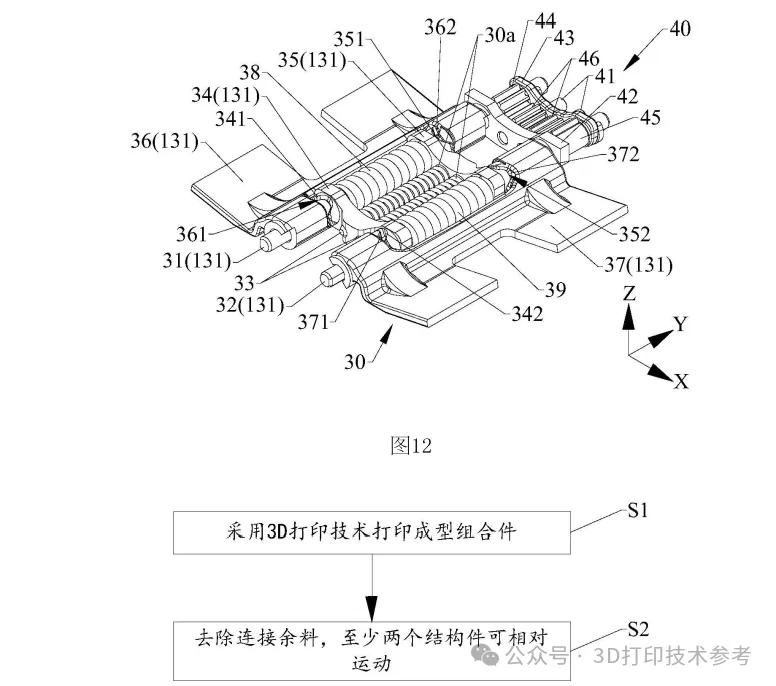

该方案的重点是，在需要相对运动的结构界面处，设置一种临时性的连接结构，将相对运动的结构连接为一个整体进行打印。
这种连接结构被称为连接余料，可以是薄壁，也可以是细杆，它们很薄、很脆弱，就像临时焊点，把所有零件牢固的连接为一个整体，保证在后续的清粉、运输等过程中保持稳定不散架。
为了保证后续能顺畅的去除这些连接余料，要求所有与连接余料连接的表面都垂直于打印方向。
这样做的好处是，连接余料就行一面直立的薄墙，两侧没有任何零件遮挡它。当需要分离时，激光或刀具可以从正上方无阻碍的直接切割，轻松将其去除。
当余料被移出后，原本被占据的空间就变成了间隙，其大小与3D打印的精度直接相关。此时，原本被固定的零件（如基座或摆臂）就可以相对运动，形成转动或滑动的配合关系，几乎不需要后续的装配、调试与打磨。
这让笔者联想到多家企业在今年高调宣布推出的高精度3D打印技术。该技术的一大特点就是适合可转动部件的直接一体3D打印，当精度达到足够高时，光滑的表面甚至不需要再进行其他后处理加工。
不过对于转轴这一精密件，可能仍然需要少许抛光工艺，但已经大大减少了相关工作量。
➡️ 新设计和制造技术带来的好处
3D打印技术的发展使这一复杂结构的制造成为可能。
这使得铰链结构的制造可以不必像此前一样，先采用MIM工艺制造出大量零件，再进行人工或机器组装，不仅减少了大量制造环节，提升了生产效率，同时还将产品的尺寸更加小巧，精密度更高。
配合多种工艺，折叠手机的折痕更加不明显，消费者的体验感也进一步提升。
➡️ 折叠屏手机市场与对3D打印需求
折叠手机已经成为消费电子行业的一大细分产品。IDC数据显示，在手机整体市场不佳的情况下，2025年我国的折叠手机出货量超过1000万台，同比增长9.2%。

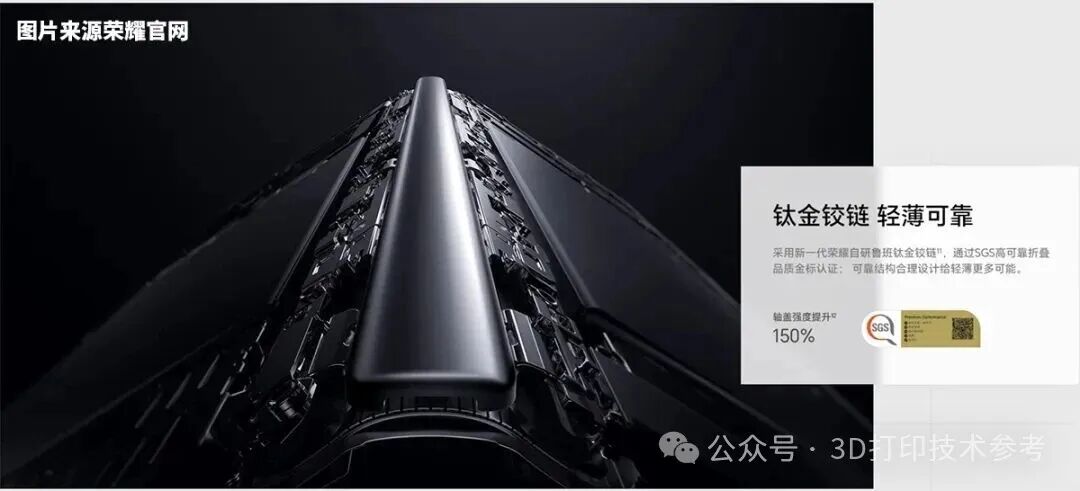

而该产品对轻量化、高可靠结构有着极致需求，其高速增长也进一步带动了对3D打印钛合金铰链的需求量。

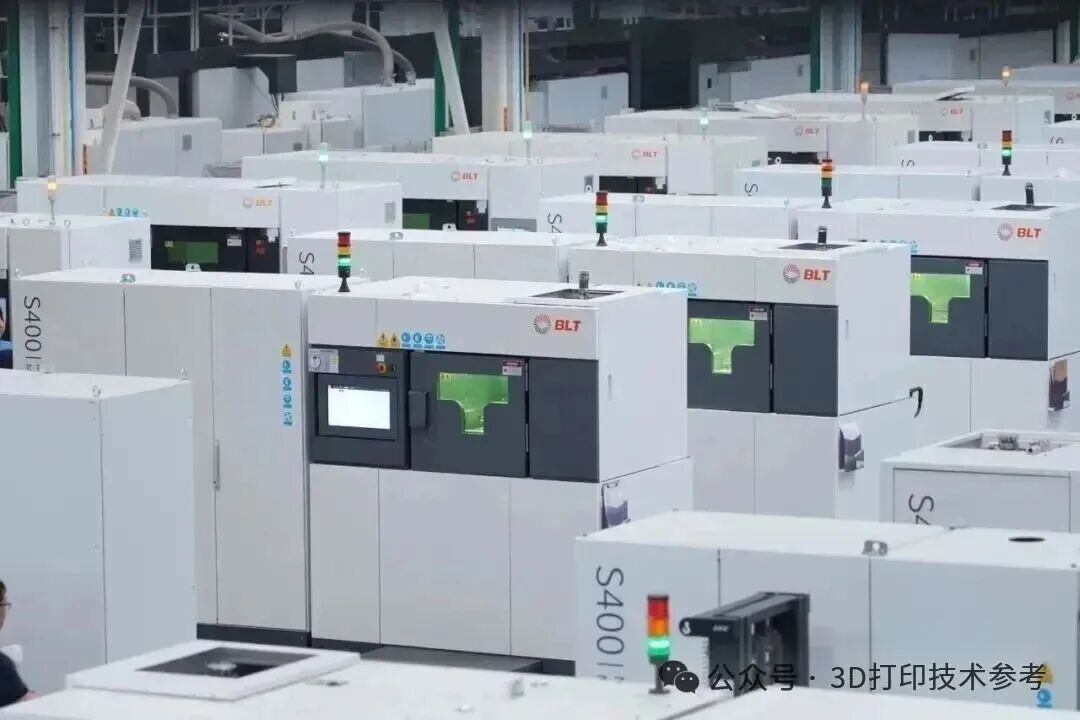

2025至今，多家3D打印设备商、材料商开始大力建设新基地，就连比亚迪也布局了电子高端通讯设备金属配件增材制造项目。
可以看出，3D打印技术已融入消费电子产业链。而该技术带来的颠覆性改变之一，就是让产品的创新水平达到了新的高度，以及将部分零件的制造流程大幅缩短。
实际上笔者也感慨到，应用的需求也推动了3D打印工艺的创新发展。因此在此之前十余年，金属3D打印免组装、可运动结构的发展几乎停滞不前，对超高精度的需求也并没有那么多。而消费电子行业的巨大市场需求，显然推动了3D打印技术的发展。
