黄仁勋站在台上，展示英伟达最新的AI芯片。

台下一片沸腾。所有人都在盯着那块芯片——它有多少晶体管，跑多快，能训练多大的模型。

但没有人注意到一件事：

就在那块芯片的下面，有一层薄薄的材料，正在悄悄接近它的物理极限。

那层材料，叫封装基板。

芯片越做越大，它承受的压力越来越高。高温、翘曲、热膨胀——它快撑不住了。

而当它撑不住的那一天，再强的芯片，也没有用。

为了解决这个问题，行业被迫转向三类全新材料。这些材料有个共同特点：太硬、太脆、太难加工，传统工具根本碰不了。

全世界的目光，因此落在了一个冷门到离谱的行业身上。

这个行业叫：超快激光加工。

AI正在一夜之间，带火一个隐秘而暴利的全新刚需行业。

几点观察，分享给你。

01 芯片越来越大，封装先撑不住了

英伟达的“堆料游戏”

先来看一组数据。

英伟达GP100时代：5颗集成芯片，4颗HBM内存，内存容量16GB。

到了GB100：10颗集成芯片，8颗HBM内存，内存容量192GB。

再到最新的Rubin Ultra：4颗超大GPU裸片，8颗最新HBM4e内存，内存容量直接冲到1TB。

芯片越做越大，封装面积持续膨胀。

台积电CoWoS-L的封装尺寸，已经从3.3倍光罩面积扩展到了5.5倍。下一步，要推到9.5倍甚至14倍。

光罩，是芯片制造里刻图案的那块“印章”。封装尺寸超过光罩，就意味着你要把好几块芯片拼在一起，塞进一个封装里。

怎么理解这件事？

打个比方。

你原本住60平米的公寓，现在要塞进200平米的东西。房子没变大，家具翻了四倍。

你猜先塌的是什么？

不是家具。是地板。

传统路线的极限

台积电的主流封装路线，分S、R、L三类。

CoWoS-R用有机中介层，大尺寸下翘曲控制不住，高温一来有机材料就变形了。

CoWoS-S用纯硅中介层，性能最好，但成本最高，而且受光罩尺寸限制，做不大。

CoWoS-L是当前大尺寸封装的主力，但也在逼近物理极限——单颗AI芯片功耗已经突破1700W，传统有机载板的热膨胀系数跟硅芯片不匹配，高温下翘曲加剧，焊点开裂。

这就像盖楼。

你把楼层越盖越高，地基却是软的。

楼越高，地基越撑不住。

更要命的是，连“地基的原材料”都快断货了。

日本日东纺有一种特种低介电玻璃布，叫T-Glass，占全球90%的产能。年产能1000万米，但全球需求已经到了1850万米——缺口整整50%。

不是想不想升级的问题，是旧路线连供给都撑不住了。

行业被迫转向。

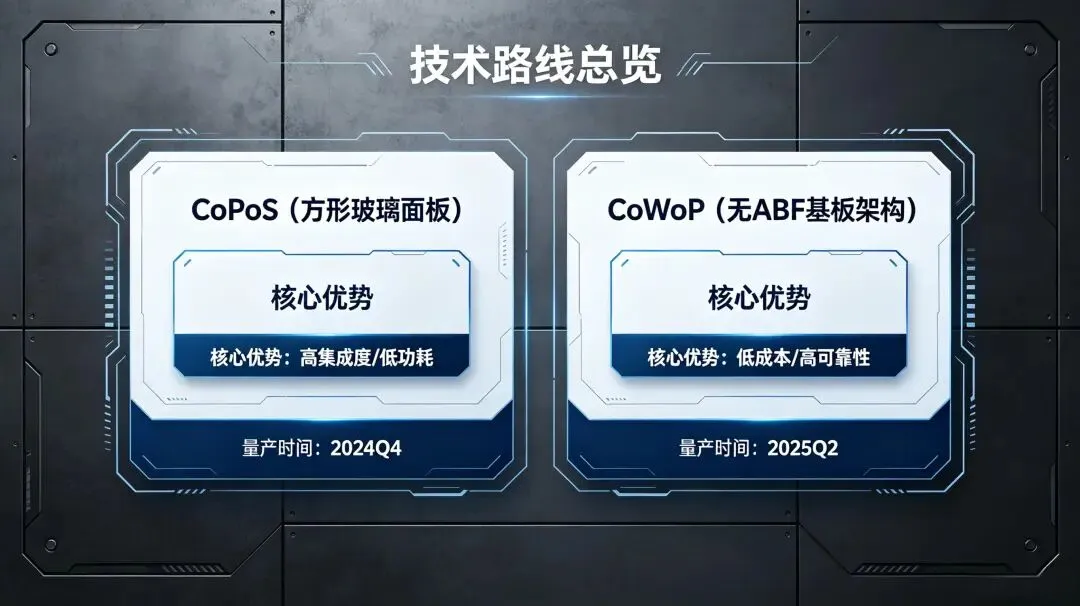

两条出路摆在面前：

一条叫CoPoS——把封装载体从圆形硅晶圆换成方形玻璃面板。面积利用率从65%飙升到95%，单面板产能翻4倍。

台积电董事长魏哲家在2026年6月的股东会上亲自确认：CoPoS试产线已建成，2028年嘉义厂量产。

另一条叫CoWoP——去掉ABF封装基板，硅中介层直接键合到高密度PCB上，封装成本降低30%-50%。目前仍在验证阶段。

无论走哪条路，算力的重心都在向全新的物理材料转移。

而新材料，需要新工具。

02 三类新材料，个个“硬到碰不得”

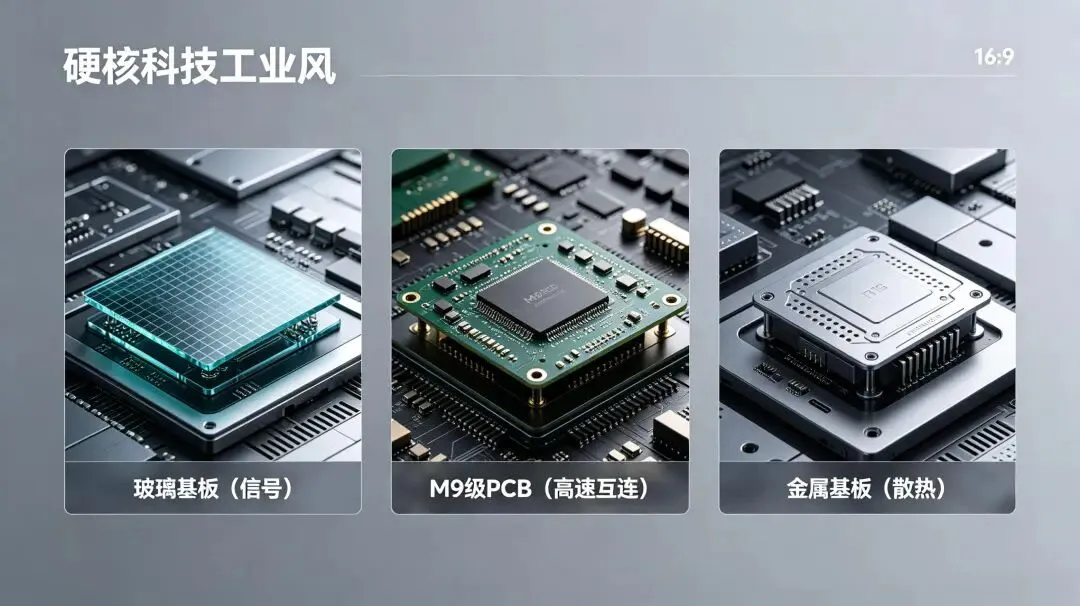

先进封装的新路线，引入了三类关键材料。

它们不是互相替代，而是各自守住一条防线。

玻璃基板：守住信号这条线

玻璃基板的表面平整度，小于1纳米——比有机基板光滑5000倍。

信号损耗比有机低10倍，信号速率提升3.5倍。

你训练AI模型，动辄几千块GPU并行工作。每一点信号损耗，都会被放大成巨大的效率损失。玻璃基板，就是让信号跑得更快、跑得更准。

但玻璃基板有一个最难的工序——

要在上面打出几万到上百万个极细的垂直通孔，学名叫TGV（玻璃通孔），让信号从这一层穿到那一层。

每一个孔都必须完美。一个微裂纹，整板报废。

M9级PCB：守住高速互连这条线

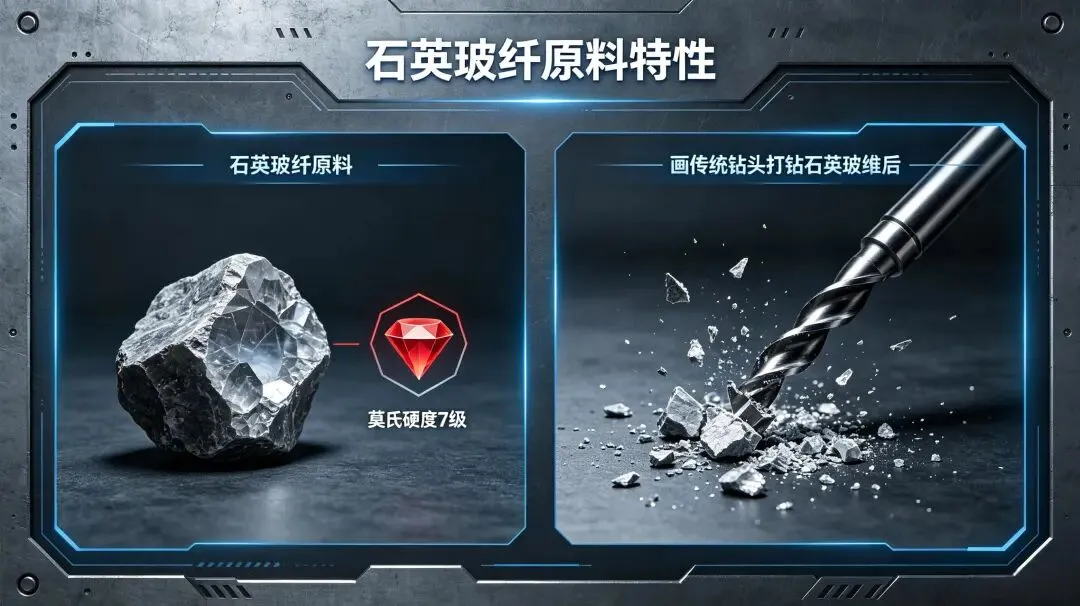

莫氏硬度超过7级。跟红宝石差不多。

这是M9级PCB引入的新原料——高纯石英玻纤Q-glass的硬度。

你拿钻头去钻宝石试试？传统机械钻针的寿命，骤降至普通材料的1/5。

为什么要引入这么难加工的东西？因为当数据传输速度冲到1.6Tbps以上，传统PCB材料扛不住了——损耗太大，信号到不了。

不换材料，没有别的路。

金属基板：守住散热这条线

简单说一个数字。

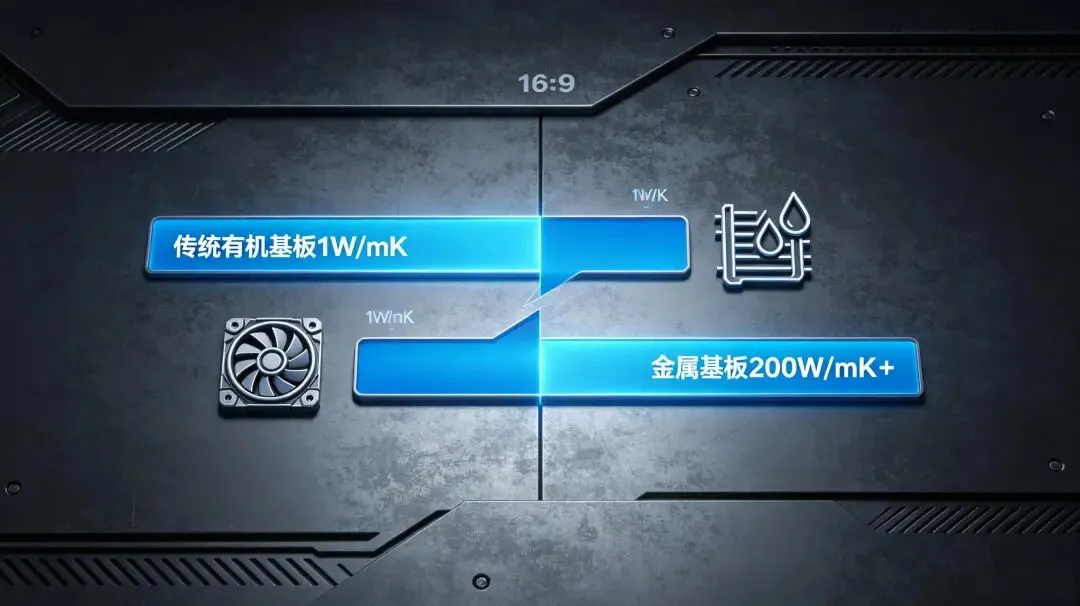

传统有机材料导热系数：1W/mK。

金属基板：200W/mK以上。

差了200倍。

下一代AI超算功耗动辄上千瓦，金属基板就是给它“灭火”的。但莫氏硬度同样7到9，一样碰不得。

你看，三类材料，三条防线，一个共同的问题——

它们都硬，都脆，都碰不得。

那怎么办？

03 那把“唯一的手术刀”传统工具，全部失效

玻璃上钻孔——直接碎裂。

M9级PCB上钻孔——成本翻五倍，精度失控。

金属上钻孔——崩边严重。

机械加工，全线失效。

那换激光呢？普通激光是热加工——高能激光打上去，周围材料被高温烧蚀。对玻璃，微裂纹严重。对M9，树脂碳化、铜层短路。对金属，热影响区导致结构劣化。

你知道这意味着什么吗？

不是超快激光“更好”。是没有它，根本做不了。

“冷加工”的范式革命

超快激光的核心原理，一句话说透——

不是功率更大，而是时间极短。

皮秒，是一万亿分之一秒。飞秒，是一千万亿分之一秒。

脉冲短到什么程度？材料还没来得及把热量往外扩散，激光已经把目标部位去掉了。周围什么事没有。

打个比方。

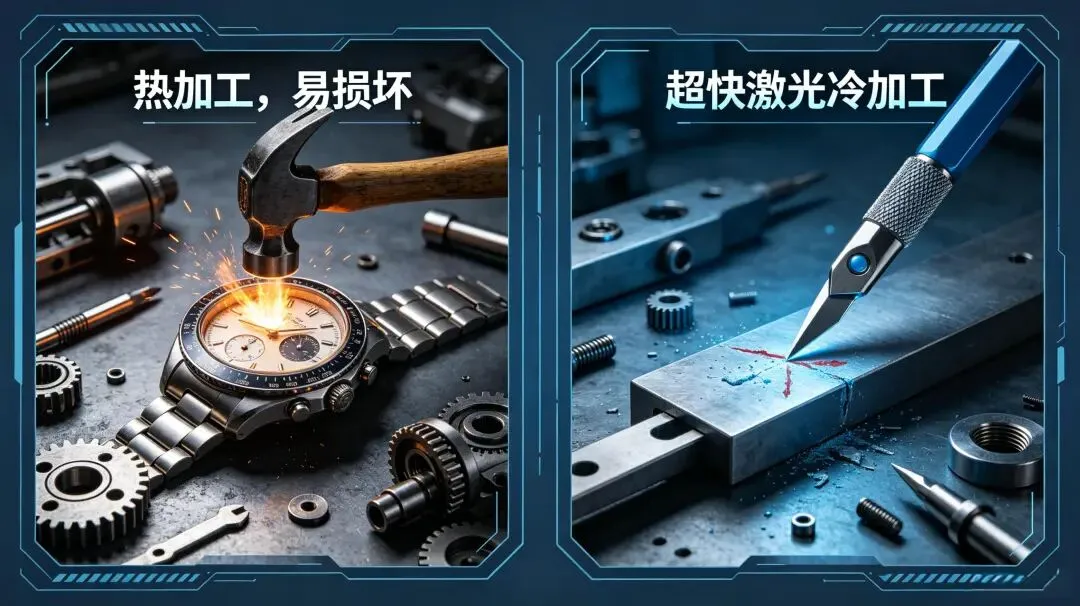

传统激光，是拿锤子修手表——力大了表碎，力小了没反应。

超快激光，是拿手术刀做微创——切口极小，周围组织完好无损。

这就是“冷加工”。不产生热损伤的手术刀。

三道工序，三道关

关卡一：TGV玻璃通孔。

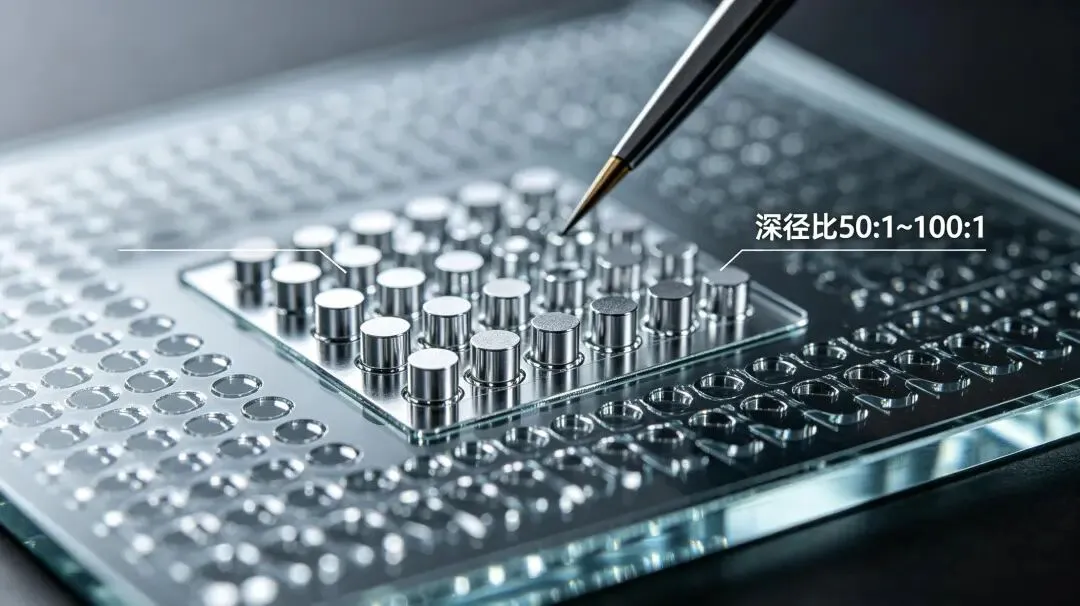

还记得02章节里那个玻璃通孔吗？确保玻璃不产生热应力裂纹。深径比要求50：1甚至100：1。

什么概念？相当于在一栋楼的厚度上打一个硬币大小的孔，而且孔壁必须垂直光滑。

一块510×515毫米的面板，需要打几十万甚至上百万个孔，每一个都必须合格。

一个微裂纹，整板报废。

关卡二：M9级PCB微孔。

精准切断超硬石英玻纤，同时保护周围的树脂不碳化、铜层不短路。

这就像在一块红宝石上钻一个针尖大的孔，但孔旁边的奶油蛋糕不能碰花一点。

关卡三：金属刻蚀。

在高导热金属上精细打孔，锁死微裂纹。

金属导热快，普通激光能量一打上去，裂纹像蛛网一样蔓延。超快激光在热量扩散之前就完成了去除。

三道关，三道卡，每一道都只有超快激光能过。

这把刀，不是“更好”的选项。是“唯一”的选项。

04 谁握着这把刀？

先说一个数字——华泰证券测算，超快激光远期市场空间超千亿元。

但这组数字有一个隐含前提：先进封装确实从CoWoS向CoPoS/CoWoP扩展，且新材料能进入规模制造。

设备订单最终来自量产线，不来自技术叙事。

这个千亿市场的兑现，取决于巨头的量产节奏。

台积电CoPoS试产线2026年6月建成，2028年嘉义厂量产。英特尔2026年1月首发玻璃芯基板Xeon CPU。三星2027年量产玻璃基板。

风向标已经树起来了。那么，谁站在这条赛道上？

金字塔顶端的德国人

在这条赛道上，有一家公司站在金字塔的最顶端——德国LPKF。

它有一项独门绝技，叫LIDE（激光诱导深度蚀刻）。

普通激光是“硬凿”——直接用激光打孔。

LIDE是“软改”——先用激光改变玻璃的分子结构，再用化学药水把改性的部分洗掉。就像先用药水把骨头泡软，再轻轻掰断，而不是上来直接抡锤子。

让玻璃先“自己变软”，再温柔地洗掉。

结果是什么？深宽比1：50，完全无伤——没有微裂纹，没有崩边。

LPKF的CEO公开说过：“当前市场无与LIDE匹敌的工艺。”这话听起来很狂。但2024年10月，欧洲专利局确认LIDE专利有效，异议方未上诉，韩国也同步获得了专利保护。

狂，是有底气的。

但LPKF最可怕的壁垒，不是专利。

而是几十年积累下来的工艺经验——什么参数打什么玻璃，什么厚度用什么节奏，微裂纹如何控制。这是一本“烹饪秘籍”，不是一张菜单。

买得到激光器，买不到那本秘籍。

所以LPKF卖的从来不是设备，是几十年的工艺经验。

这才是最可怕的护城河。

中国玩家：六家公司，分梯队看

这条赛道上，中国有六家公司值得关注。但必须分梯队，绝不能一锅炖。

第一梯队：已有设备出货+客户验证

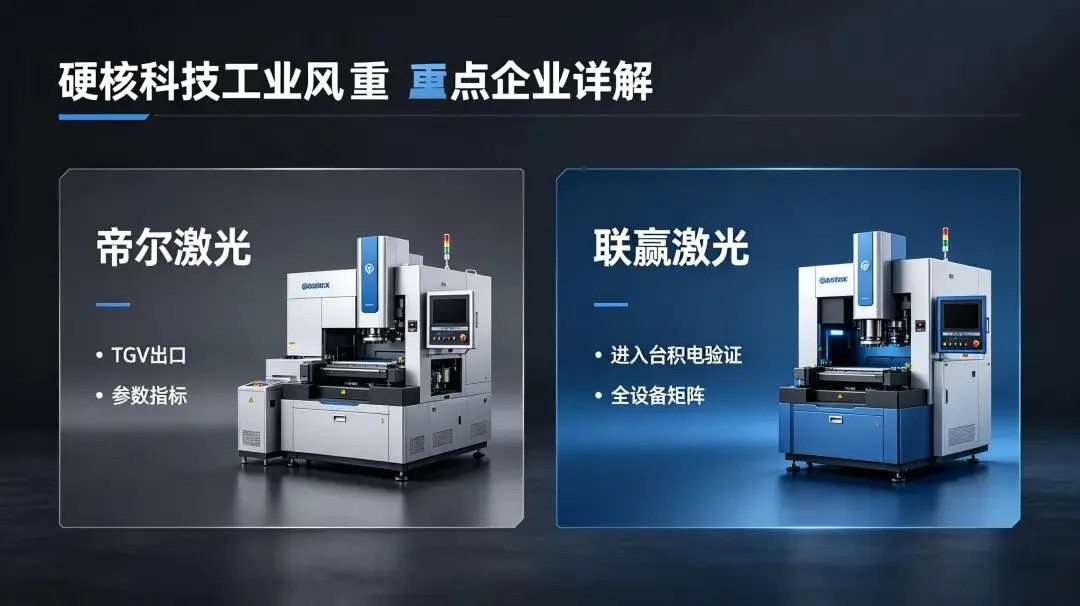

帝尔激光——TGV出口第一人。

A股里唯一明确出货面板级TGV设备、并实现出口订单交付的公司。深径比≥100：1，最小孔径≤5微米，技术指标逼近LPKF。

但量产稳定性存疑——0.7毫米厚板锥度控制有波动，换型调试要6到8小时，LPKF只需要2小时。

参数好看，交付才算数。

2026年Q4是关键观察窗口——若复购订单显著放量、厚板良率稳定在98%以上，国产替代加速；否则可能重演那个老故事——实验室数据漂亮，量产一爬坡就翻车。

联赢激光——闯入台积电验证的“门票”。

据产业链信息，联赢已向台积电交付一台TGV设备，正在验证阶段。重复定位精度±1微米，覆盖玻璃焊接、打孔、倒角全工艺。

更重要的是，联赢的先进封装设备矩阵已经成型——固晶机、共晶机、划片机，全线都有。这意味着它不是只卖一台设备，而是具备从单一TGV向CoPoS全链条配套延伸的能力。

进了台积电的门，就有机会从“单一设备供应商”升级成“全链条配套商”。这张门票的价值，远不止一台设备的钱。

第二梯队：送样或小批量验证中

德龙激光——石英TGV，国内唯一。

自研皮秒、飞秒激光器，国内唯一能量产石英玻璃TGV的厂商，全球仅次于LPKF排名第二。

石英是什么？最高端的玻璃材料，适用于6G、毫米波、CPO、HBM等最前沿场景。

当所有人都在抢普通玻璃TGV的今天，德龙悄悄占住了石英TGV这个制高点。

普通玻璃是今天的市场，石英是明天的制高点。

英诺激光——激光器出货量之王。

2025年激光器销量2.2万台，从纳秒到飞秒，从红外到深紫外，全谱系产品布局。

PCB超快钻孔设备已在IC载板领域拿到首台订单，MSAP分板设备市占率30%以上，客户覆盖鹏鼎、深南、景旺、胜宏等头部PCB厂。

英诺的逻辑跟别人不一样——不是靠单一TGV设备突围，而是靠激光器的规模效应和客户覆盖面，从“卖激光器”向“卖解决方案”渗透。

海目星——全链条闭环的一体化选手。

国内唯一从超快激光器自研到湿法蚀刻全链条闭环自主供应的厂商。

TGV通孔圆度98%以上，整版打孔良率行业领先。但仍在送样阶段，距离量产验证尚有距离。

闭环是优势，也是负担——什么都自己做，量产爬坡往往比专精一环的选手慢。天花板很高，但离天花板还有几级台阶要上。

第三梯队：覆盖面广，但TGV聚焦度低

大族数控/大族激光——激光行业的“基础设施”。

大族数控专注PCB专用设备升级，超快激光钻孔深径比50：1。

大族激光具备皮秒紫外、红外等底层光源自研技术，覆盖玻璃、蓝宝石、金属等全部脆性材料微加工。

规模大、覆盖广，中国激光行业的基建。

但TGV不是它的核心叙事，属于“有这个能力”，而非“卡这个位置”。

大族是激光行业的公路——什么车都能跑，但它不是终点站。

05 最后的话

科技界习惯盯着算力模型和晶体管数量。

但当硅基技术走向物理极限，先进封装正在把“超快激光”这个曾经的边缘行业，推到舞台的中央。

这不是一个简单的设备升级故事。

这是整个AI算力大厦赖以建立的制造底座。

过去二十年，大家盯着光刻机，这没错。光刻机是芯片制造的咽喉。但下一场“卡脖子”，战场可能已经转移了——不在刻，在封。

不在做芯片，在把芯片包起来、连起来、散热。

当所有人都在看芯片能做多大时，真正决定AI天花板的，是那把切割封装材料的手术刀够不够锋利。

谁掌握这把“冷加工手术刀”，谁就掌握了将未来AI芯片拼装在一起的终极权力。

这把刀，现在主要还握在德国人手里。
