引言
水凝胶是一种可以吸水溶胀的软材料，因其良好的生物相容性和环境响应能力，在组织工程、药物控释、柔性传感器、软体机器人等领域应用广泛。然而，水凝胶的研发面临一个共同困境：很多关键信息是“看不见”的。
要设计一款性能优异的水凝胶，研究者需要回答四类问题：
①溶胀过程到底怎么发生的？水分子怎样扩散进去？凝胶为什么会弯曲甚至反向弯曲？
②交联配方怎么调？增加交联剂对软硬程度和强度有什么影响？固相骨架和液相溶剂各自承担多少载荷？
③哪里会先坏？弯折时应力集中在哪里？什么条件下会屈曲失稳？裂纹会沿什么路径扩展？
④真实环境里表现如何？药物释放速率能控制吗？在温度和pH变化下会怎样变形？
这些问题单靠实验很难回答——我们能用相机拍下凝胶的外形变化，却无法拍到内部的应力分布和浓度场；能测出宏观的力-位移曲线，却不知道哪一种网络组分在关键的瞬间扛住了载荷。
有限元分析（FEA）正是解决以上困境的有效工具。它在电脑中构建水凝胶的数学模型，模拟其在各种条件下的行为，将不可见的内部物理场（应力、浓度、化学势）转化为可视化的图像和数据，帮助研究者从“猜测原因”转向“看清机制”。换言之，FEA能给水凝胶做一次“全身CT扫描”。
本文从力学性能、溶胀变形、失效预测和多物理场耦合四个方面，结合具体案例，介绍FEA能为水凝胶研究做什么。
1
力学特征与交联结构：软硬由谁决定？
交联密度——水凝胶的“骨架”
水凝胶的软硬程度取决于一个关键参数：交联密度，通俗理解就是聚合物网络中“连接点”的数量。交联越密，网络越紧，凝胶越硬；交联越疏，网络越松散，凝胶越软。
在有限元模型中，这个参数用N表示。只需调整N的值，就能预测：
①不同交联密度下凝胶的应力-应变曲线
②拉伸强度 vs 断裂伸长率的trade-off关系
③压缩模量随交联剂用量的变化趋势
这对实验设计非常实用：做实验前先用FEA扫一遍参数空间，找到力学性能最佳的交联配方范围，再去做实际合成——节省大量试错成本。
固相 vs 液相：谁在“扛”力？
水凝胶的独特之处在于它是固-液复合体——固相是聚合物网络，液相是水和溶剂。当外力作用在水凝胶上时，FEA可以将总应力分解为两部分：
弹性应力——聚合物网络拉展后的回复力
渗透应力——溶剂浓度差异产生的渗透压
这项能力对于开发仿生材料尤其重要。例如，天然软骨内部液体承载了约80%的载荷。在设计PVA/羟基磷灰石（HA）复合水凝胶替代软骨时，FEA可以定量判断HA含量变化如何影响固/液承载比例，让材料更好地模拟天然组织的力学特征。
双网络凝胶的“牺牲-保护”机制
对于双网络水凝胶（一种通过两个交联网络协同工作来提高韧性的凝胶），FEA还可以分别模拟两个网络的受力状态：脆性第一网络作为“牺牲网络”吸收能量，柔性第二网络保持结构完整——这套机制的验证和优化，都离不开FEA的定量分析。
2
溶胀变形：为什么会弯来弯去？
有趣的实验现象
将一根3D打印的凝胶长条放入水中，它展示了一段“戏剧性”的变形历程：先向一侧弯曲 → 慢慢恢复变直 → 又向另一侧弯曲 → 再恢复（但保持轻微弯曲）。图1记录了整个过程。

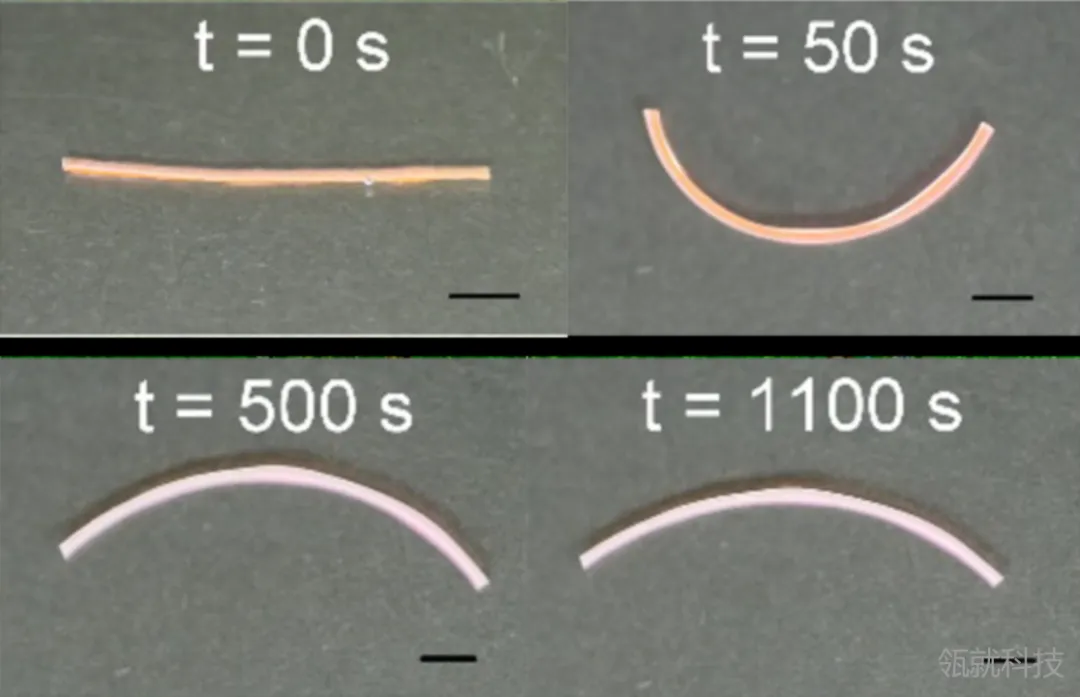

图1. 凝胶长条在水中溶胀的形貌变化过程：弯曲→恢复→反向弯曲→恢复。标尺：3 mm。
连续两次方向相反的弯曲，靠肉眼观察很难解释——为什么弯曲方向会自己反转？
FEA的答案：两张图讲清真相
通过有限元模拟，研究者不仅重现了这一过程，更关键的是输出了实验中无法看到的两类内部信息：
真相一：两种溶剂在“赛跑”。图2展示了凝胶内部水和有机溶剂的浓度分布。蓝色代表有机溶剂（制备时留在凝胶中的），从绿色到红色代表水（从外部扩散进来）。可以看到：水分子跑得快，先从外层涌入凝胶（第一阶段弯曲）；等水基本分布均匀后，有机溶剂才开始慢慢向外扩散（第二阶段反向弯曲）。两种溶剂的“接力赛”决定了弯曲方向的切换。

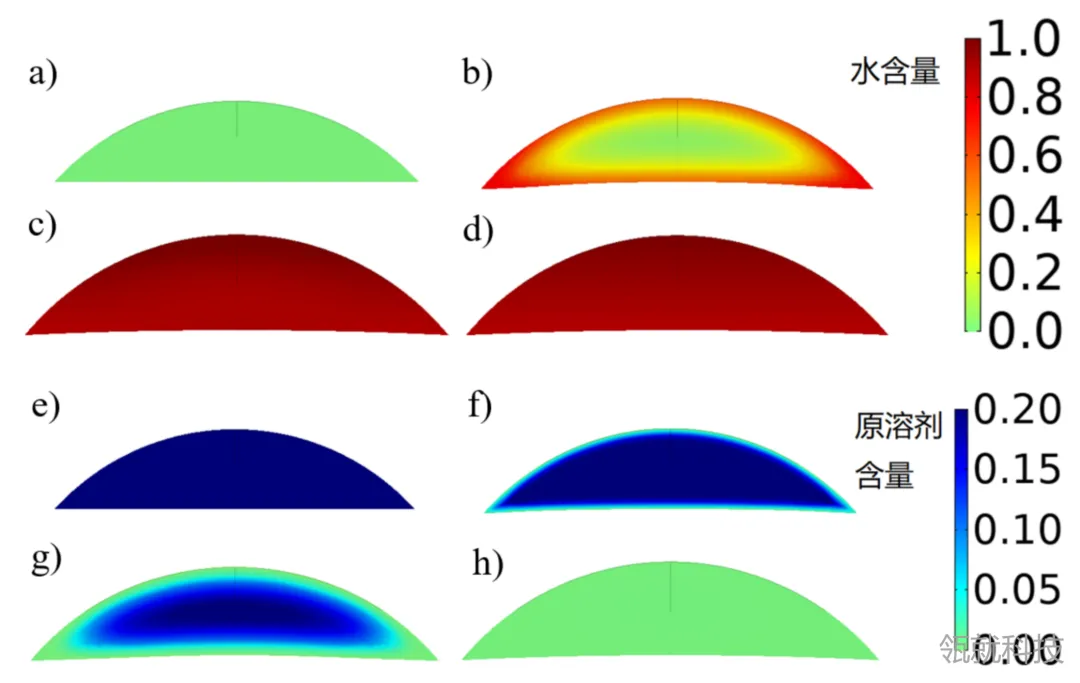

图2. FEM模拟的凝胶内部水和原溶剂浓度分布随时间变化。上排：水含量从接近零（蓝色）到饱和（红色）；下排：有机溶剂从初始含量（红色）到几乎排空（蓝色）。
真相二：不对称截面产生扭矩。图3是凝胶横截面的轴向应力分布——红色代表受拉，蓝色代表受压。可以看到，当弯曲发生时，受拉区域和受压区域分别位于截面的不同位置，由于3D打印得到的截面是“月牙形”（上部是弧面、底部是平面），两个受力区域的中心不在同一条竖线上，就像掰筷子一样产生了一个令凝胶弯曲的力矩。弯曲方向之所以反转，是因为应力也在反转：第一阶段外层受压、内层受拉（向上弯），第二阶段外层受拉、内层受压（向下弯）。

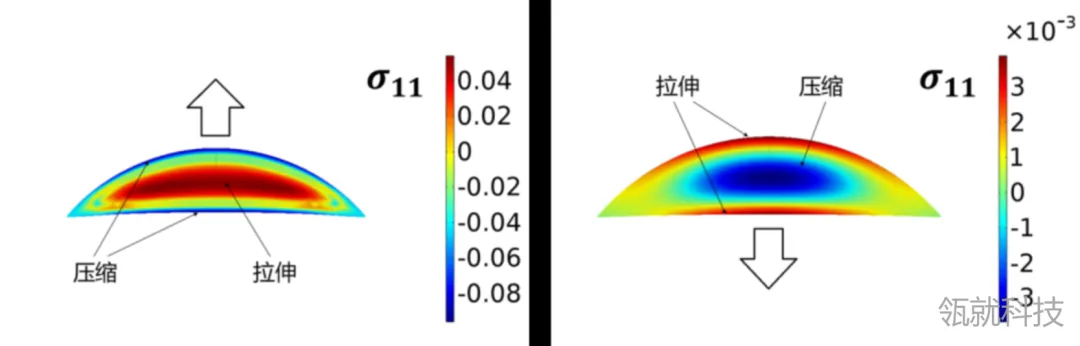

图3 FEM模拟的凝胶横截面轴向应力分布：（a）正向弯曲最大时，外层受压（蓝）内层受拉（红）；（b）反向弯曲最大时，外层受拉（红）内层受压（蓝）。箭头表示弯曲方向。
FEA在这里做了什么？
一句话总结：将肉眼不可见的内部物理场（浓度、应力）可视化，从而揭示了复杂变形的根本原因。
3
应力可视化与失效预测：哪里会先坏？
看到看不见的应力集中
任何材料在受力时都有“薄弱环节”——应力集中的区域，往往就是最先破坏的地方。水凝胶也一样，但这些应力集中点用肉眼无法观察。
上一段的图3已经展示了一个典型例子：在凝胶弯曲过程中，FEA输出的轴向应力云图清楚地标出了哪里受拉、哪里受压、应力最大值为多少。研究者据此可以判断：应力集中最严重的区域在哪里，这个位置是否可能在反复弯曲后产生疲劳裂纹。
剪纸结构的“屈曲”难题
水凝胶的一个前沿应用是剪纸结构（kirigami）设计：用不溶胀的硬质边框包围内部高溶胀的柔软凝胶条。如图4所示，当凝胶开始溶胀时，外边框限制了横向扩展，柔软的凝胶条无处“释放空间”，只能向面外屈曲或扭转。

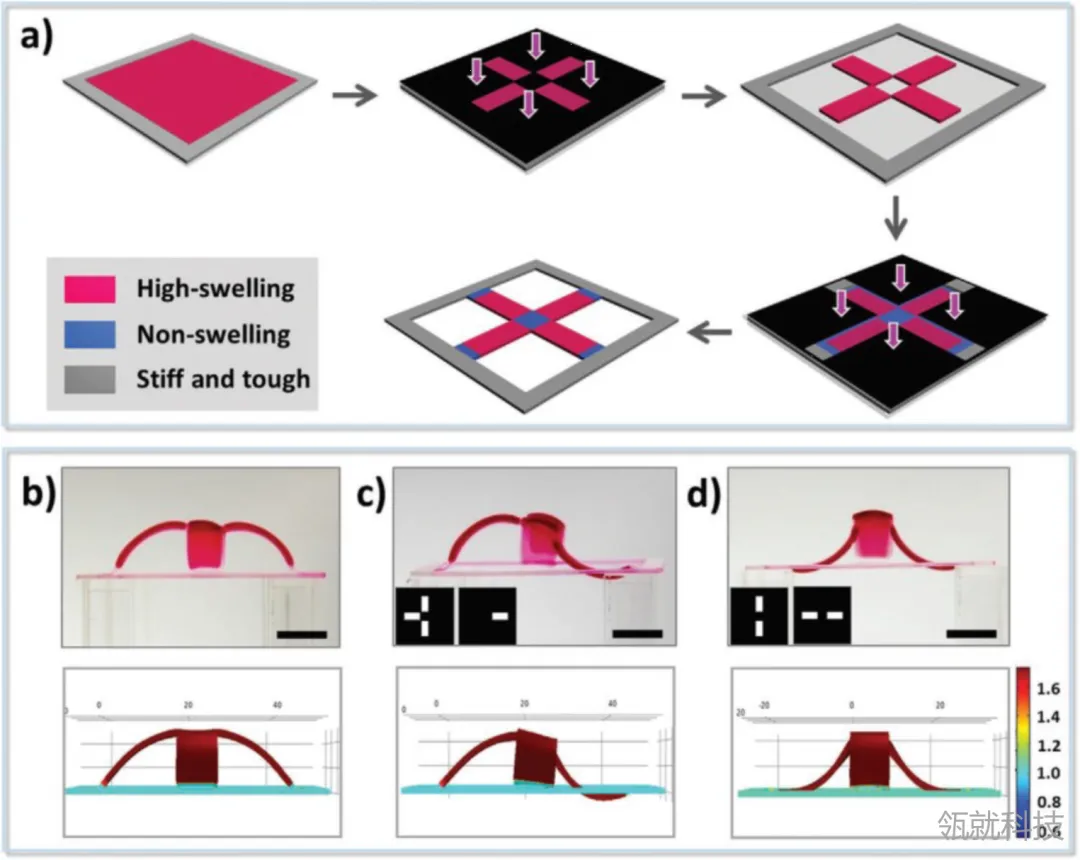

图4. 剪纸结构水凝胶的实验与仿真对比：（a）多步光刻聚合法制备流程；（b-d）通过控制不同凝胶条的屈曲方向，同一结构可得到三种不同的三维构型。每列上方为实验结果，下方为FEM仿真结果。
FEA在这里发挥了关键作用：
预测屈曲方向：通过调整仿真中的化学势边界条件，可以“预判”凝胶条会向哪个方向屈曲。
验证多稳态：同一个平面图案，改变初始条件可得到多种稳定的三维形态（b/c/d），FEA全部精确复现。
避免设计失败：在复杂结构中，如果某些区域的应力超过了凝胶强度，FEA能在设计阶段发现并修正。
裂纹扩展与长期安全
水凝胶在反复使用中可能产生裂纹。结合扩展有限元法（XFEM），FEA可以模拟裂纹从应力集中区萌生、扩展直至最终断裂的完整路径。同时，通过在模型中引入粘弹性耗散项，FEA还能预测水凝胶在循环加载下的能量损耗和疲劳寿命。
4
多物理场耦合：不止是力学
水凝胶在实际应用中，往往同时受到多种物理场的共同作用。FEA的“多物理场耦合”能力使其能够模拟这些复杂的真实工况。
药物释放：扩散 + 溶胀
药物载体水凝胶进入体内后，会发生两个同时进行的过程：药物分子从凝胶中向外扩散，水分子从环境中向内扩散导致凝胶溶胀。FEA可以将Fick扩散方程与凝胶溶胀力学方程联立求解，预测药物释放的速度随时间如何变化、是否能在预定时间窗口内将药物释放完毕。
4D打印：可编程变形
这是水凝胶最具想象力的应用之一。如图5所示，通过设计更复杂的剪纸结构，溶胀后可以得到多层、多态的三维形态。

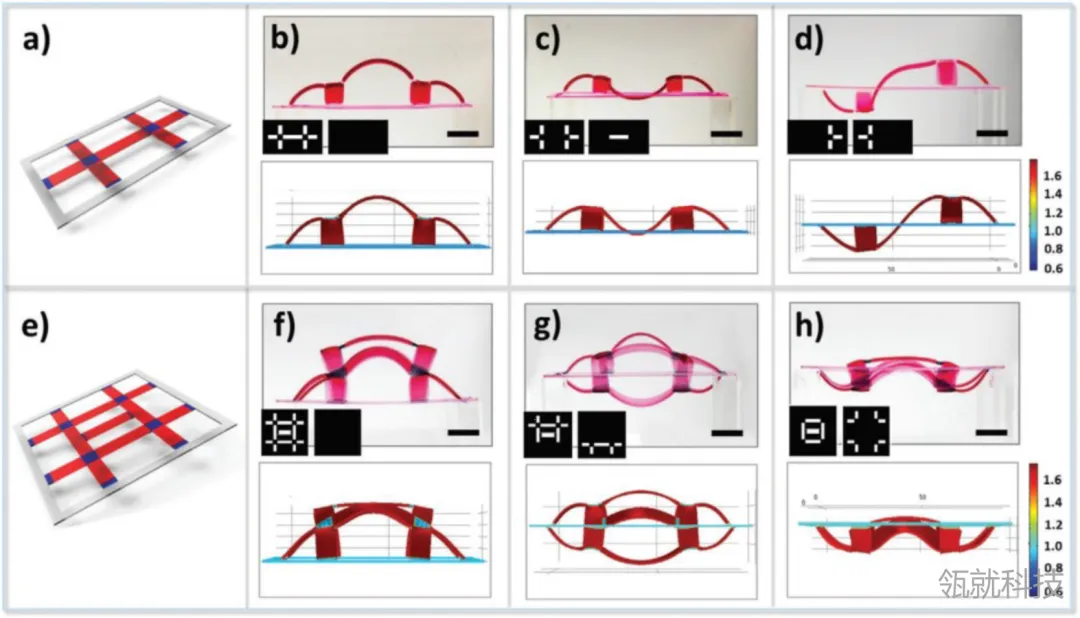

图5. 复杂剪纸结构的多态变形：（a）和（e）为二维平面设计图；（b-d）和（f-h）为通过控制不同凝胶条屈曲方向得到的多种三维构型。每张小图下方为FEM仿真验证结果。
FEA的价值体现在：在2D设计阶段就可以预测最终3D形态，无需逐一进行试错实验。当结构中包含n个独立的可屈曲单元时，理论上可产生2n种不同构型——FEA可以帮助筛选出目标构型对应的最佳初始条件。
温度 / pH / 电场响应
对于对环境刺激敏感的水凝胶（如PNIPAM温敏水凝胶、pH响应水凝胶），FEA可以将温度场/pH场/电场方程与溶胀-力学方程耦合，模拟：
①温敏凝胶在温度梯度下的局部相变和形状变化
②pH响应凝胶的离子扩散与体积相变
③导电水凝胶在施加电场时的电-力耦合响应
这些都是实验手段难以直接量化的过程，而FEA可以将各种物理场之间的交互影响完整呈现。
总结
有限元分析为水凝胶研究提供了一套“看得见、算得准、调得快”的方法体系：它把实验中“看不见、测不到、猜不出”的信息，变成了可以定量分析的图像和数据。
