如果说硅是AI算力的骨架,那磷化铟就是点亮数据传输的血脉。在万卡集群成为算力新常态的当下,这个长期蛰伏于光通信产业链深处的III-V族化合物半导体材料,正以供需缺口超70%、价格暴涨187%的姿态,成为AI时代隐藏在产业链底层的战略硬通货。
本期核心结论:
• InP衬底全球供需缺口超70%,头部厂商订单已排至2027-2028年,短期内紧缺格局难以逆转。
• 2英寸衬底价格从$800飙升至$2,500(+187%),6英寸突破$5,000,是AI产业链中涨价最凶猛的材料环节。
• 国产化率从不足5%提升至25-30%,云南锗业、三安光电、源杰科技等正在打破日美垄断,国产替代进入黄金窗口期。
▎ 一、InP(磷化铟)是什么?产业链长什么样?

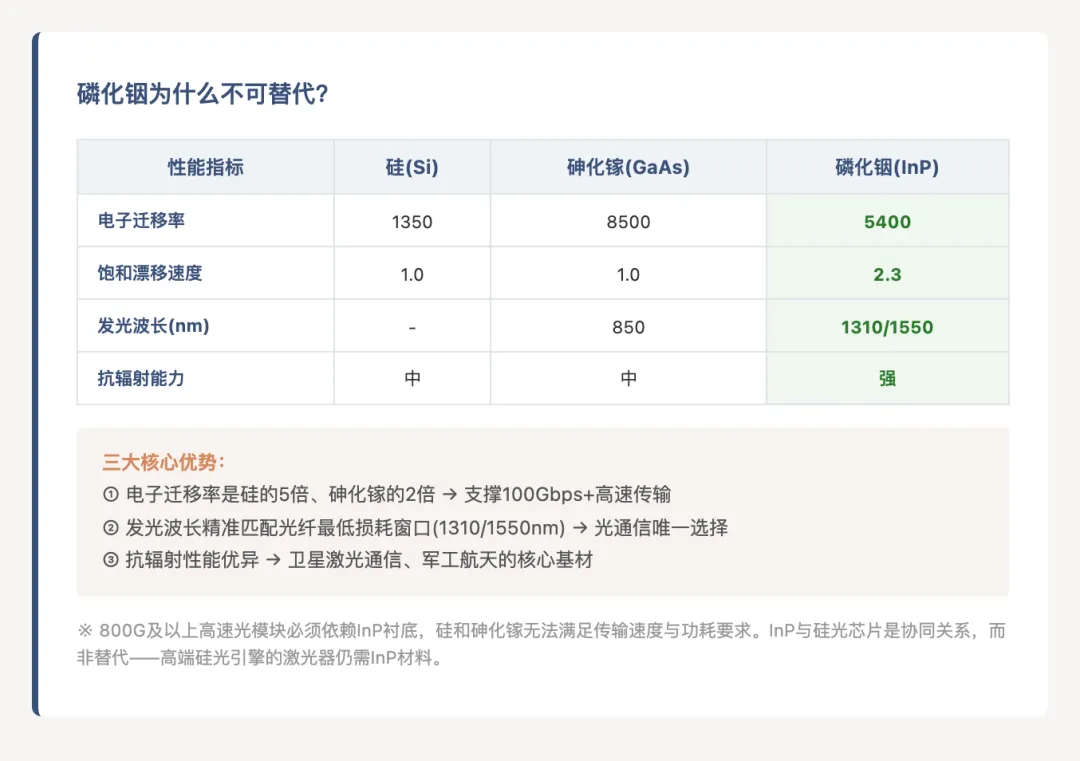

磷化铟(Indium Phosphide,化学式InP)是由铟(In)和磷(P)组成的III-V族化合物半导体,属于第二代半导体材料。它拥有硅材料5倍的电子迁移率、精准匹配光纤最低损耗窗口的发光波长(1310/1550nm),以及优异的抗辐射性能。这些特性使其成为800G及以上高速光模块、6G射频器件、卫星激光通信、车载激光雷达不可替代的核心衬底材料。

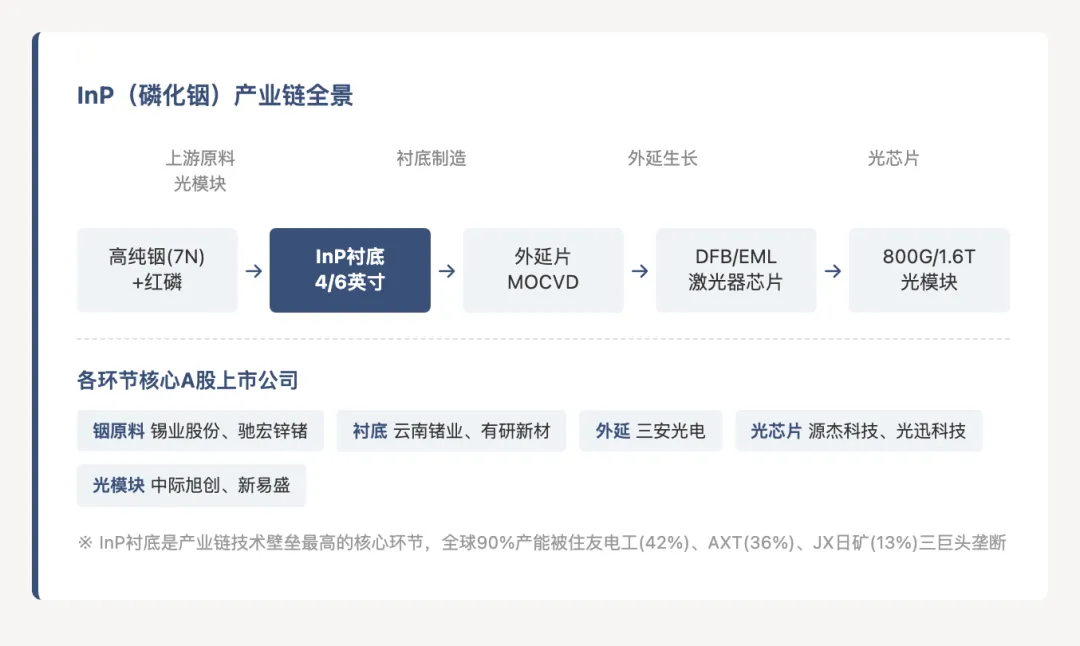

InP产业链从上游的高纯铟(7N)和红磷原料起步,经多晶合成和单晶生长制成衬底,再通过MOCVD外延生长形成外延片,随后加工为DFB/EML激光器芯片和PIN/APD探测器芯片,最终集成为800G/1.6T/3.2T高速光模块,应用于AI数据中心、5G/6G通信、车载激光雷达、卫星互联网等场景。

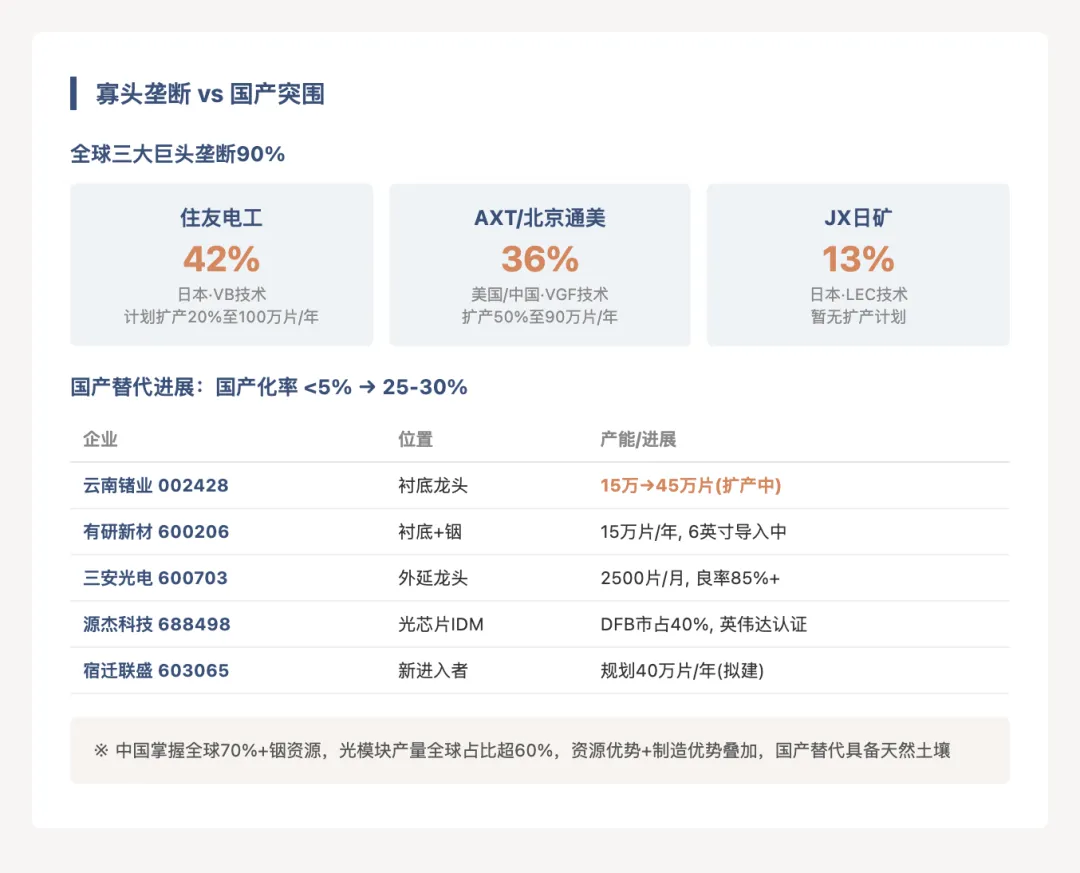

值得注意的是,InP衬底是整个产业链中技术壁垒最高、价值密度最大的核心环节。全球90%以上的高端产能被日本住友电工(42%)、美国AXT/北京通美(36%)、日本JX日矿(13%)三大巨头掌控。中国作为全球最大的光模块生产国(2024年全球前十占七席、中际旭创位列第一),长期面临"造得出光模块、做不出衬底"的尴尬。

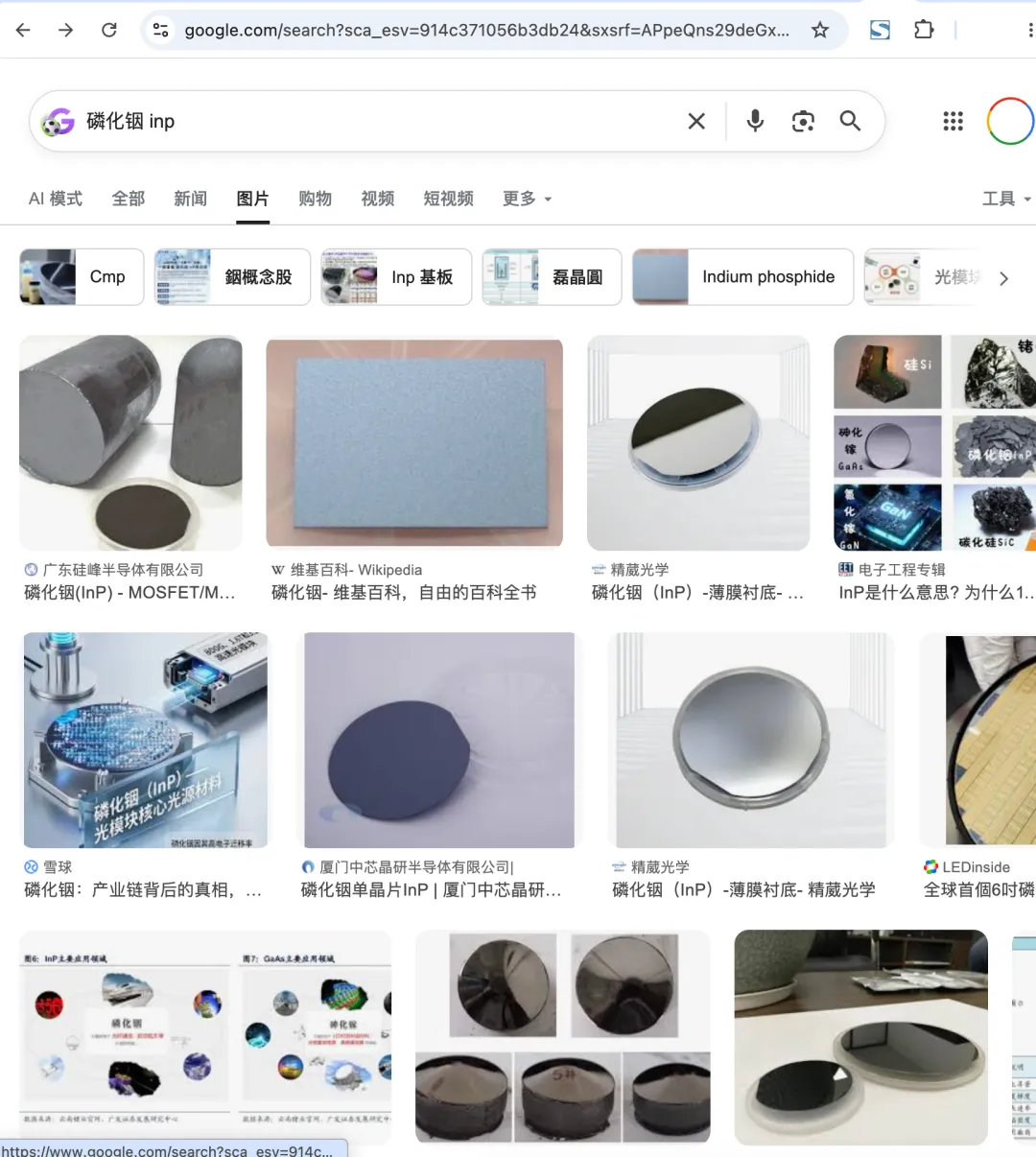

先看看 google 搜的InP 长怎么样


▎ 二、为什么InP突然火了?供需缺口超70%
核心驱动力来自AI算力的爆发式增长。随着光模块从800G向1.6T乃至3.2T迭代,对InP衬底的需求呈几何级增长——1.6T光模块对InP衬底的消耗量是800G的2.7至3.3倍,单颗800G光模块需配备4-8颗InP激光器芯片。据Lumentum预测,2026-2030年数据中心InP需求年复合增长率高达85%。英伟达更是预测同期全球InP晶圆需求将激增约20倍。

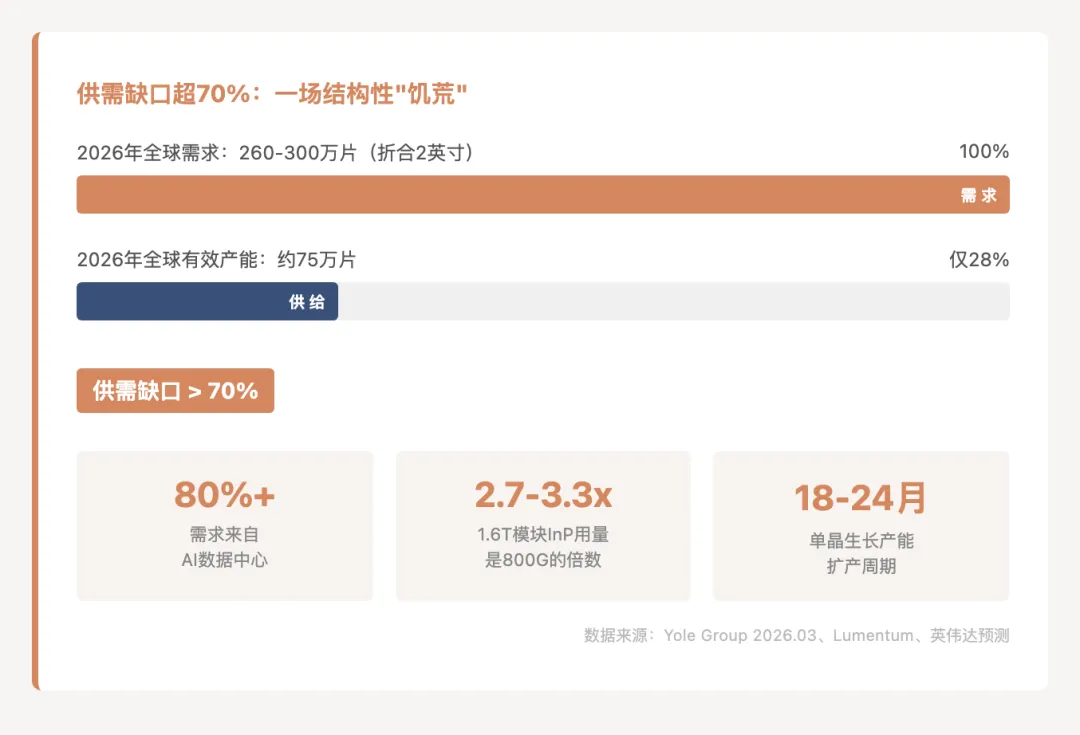

供给端却极度受限。据Yole Group 2026年3月数据,2025年全球InP衬底(折合2英寸)需求约200-210万片,但有效产能仅60-70万片,缺口超70%。2026年需求飙升至260-300万片,产能仅增至约75万片,缺口依然维持70%以上,且存在进一步扩大的趋势。
产能扩张为何如此困难?InP单晶需要在1000℃以上高温、27个大气压的密封环境下长时间培育,成晶率低、缺陷控制极难。一条产线从建设到稳定产出高良率衬底,至少需要18-24个月,核心MOCVD设备交付周期更长达6-9个月。而且光模块芯片厂对衬底的认证周期长达1-2年,新进入者极难在短期内形成有效供给。


▎ 三、价格狂飙:从$800到$5,000的故事

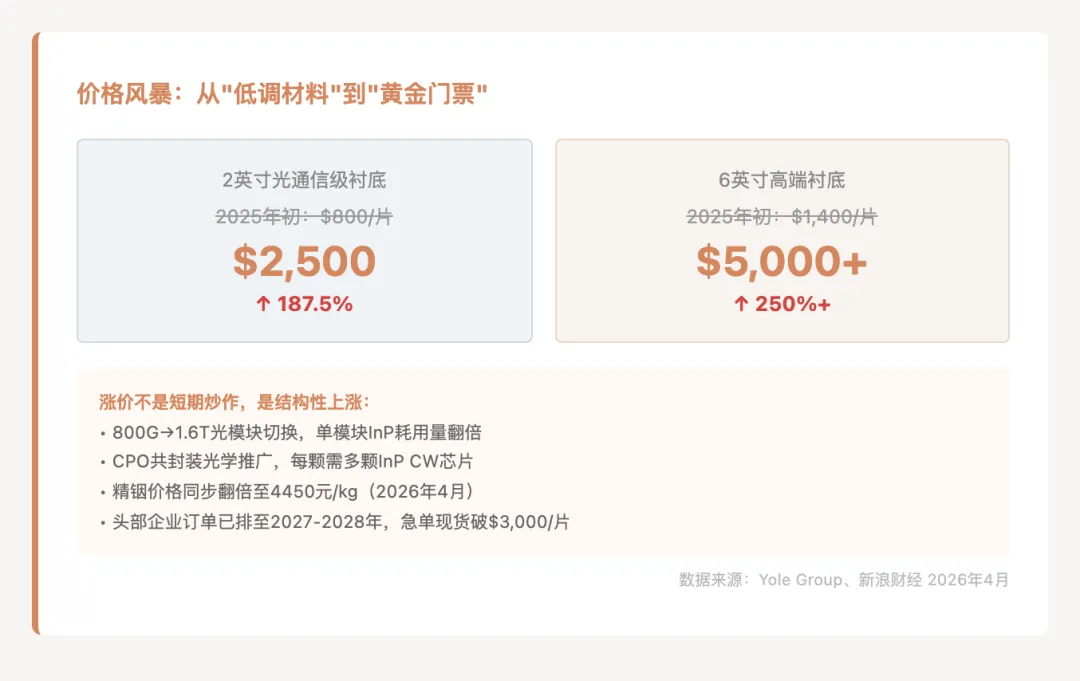

供需的极致错配,直接体现为价格的疯狂攀升。2025年初,一片2英寸InP衬底的市场价约800美元;到2026年4月已飙升至2,300-2,500美元,涨幅约187.5%,急单现货价甚至突破3,000美元。6英寸高端衬底则从1,400美元蹿升至5,000美元以上,涨幅超过250%。这种涨价并非短期炒作,而是由AI算力基础设施建设的刚性需求所驱动的结构性上涨。
更值得关注的是,涨价还叠加着上游原料铟的同步暴涨。截至2026年4月,精铟价格高达4,450元/千克,较2025年初已翻倍。中国掌握全球70%以上的铟资源储量,这既是国产InP企业的天然优势,也使得铟的出口管制政策成为影响全球供应链的关键变量。

▎ 四、中国突围:从"补链"到"强链"
中国InP产业虽然起步较晚,但依托上游铟资源优势、政策扶持以及技术攻坚,已在多个核心环节实现从0到1的突破,国产化率从不足5%提升至25-30%。
衬底环节——最重要的突破口。云南锗业(002428)是国内唯一实现InP衬底规模化量产的企业,华为哈勃直接战略入股,现有产能15万片/年,2026年4月获批实施扩产项目,目标扩至45万片/年。其6英寸衬底良率已稳定在70-75%,正向国际龙头92-95%的水平逼近。有研新材(600206)作为"国家队",同样具备15万片/年产能,正在导入华为、中际旭创等核心客户。
外延和芯片环节——三安光电(600703)是国内最大的6英寸InP外延片生产商,月产能2,500片,良率超85%,产品通过华为海思认证。源杰科技(688498)是国内稀缺的InP光芯片IDM企业,25G DFB光芯片国内市占率超40%,100G EML已通过英伟达认证,成功切入全球高端AI光芯片供应链。

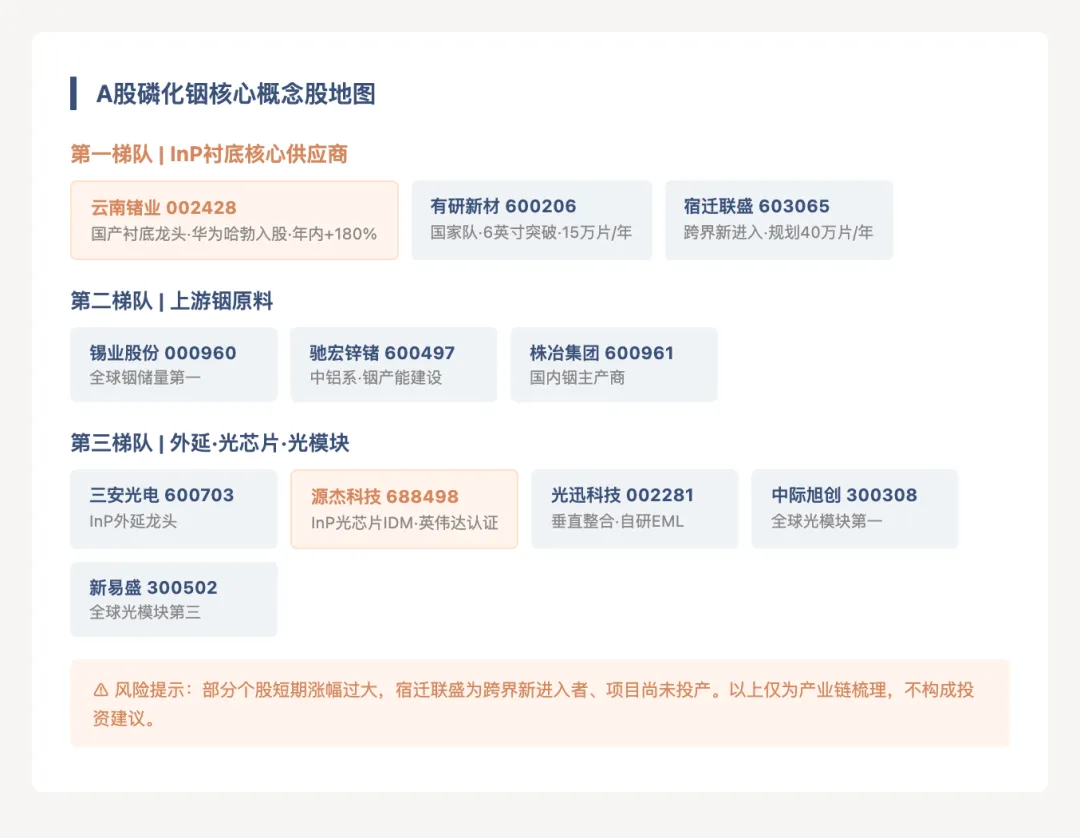

值得注意的是,2026年6月,主营化工的宿迁联盛(603065)宣布跨界进入InP衬底赛道,规划投资3亿元建设40万片/年产能。中铝集团旗下中铝乾星也正在推进6英寸InP衬底中试平台。央企和化工企业的密集入局,标志着InP正从"冷门细分"走向"战略必争"。


▎ 五、展望:黄金窗口期有多长?
展望2026-2030年,磷化铟行业正沿着三条主线演进:大尺寸化(2英寸→4英寸→6英寸,单片成本大幅降低)、产业链一体化(从衬底往下游光芯片延伸)、国产替代加速(从当前25-30%向40-50%迈进)。
Yole预测,全球InP衬底市场规模将从2023年的2.1亿美元增至2028年的4.7亿美元;若涵盖外延、光芯片、光模块等全产业链,2030年全球InP光电子相关市场将突破100亿美元。中国作为最大的光模块生产国和铟资源国,市场增速远超全球平均水平,2026年市场规模预计达51.3亿元人民币。

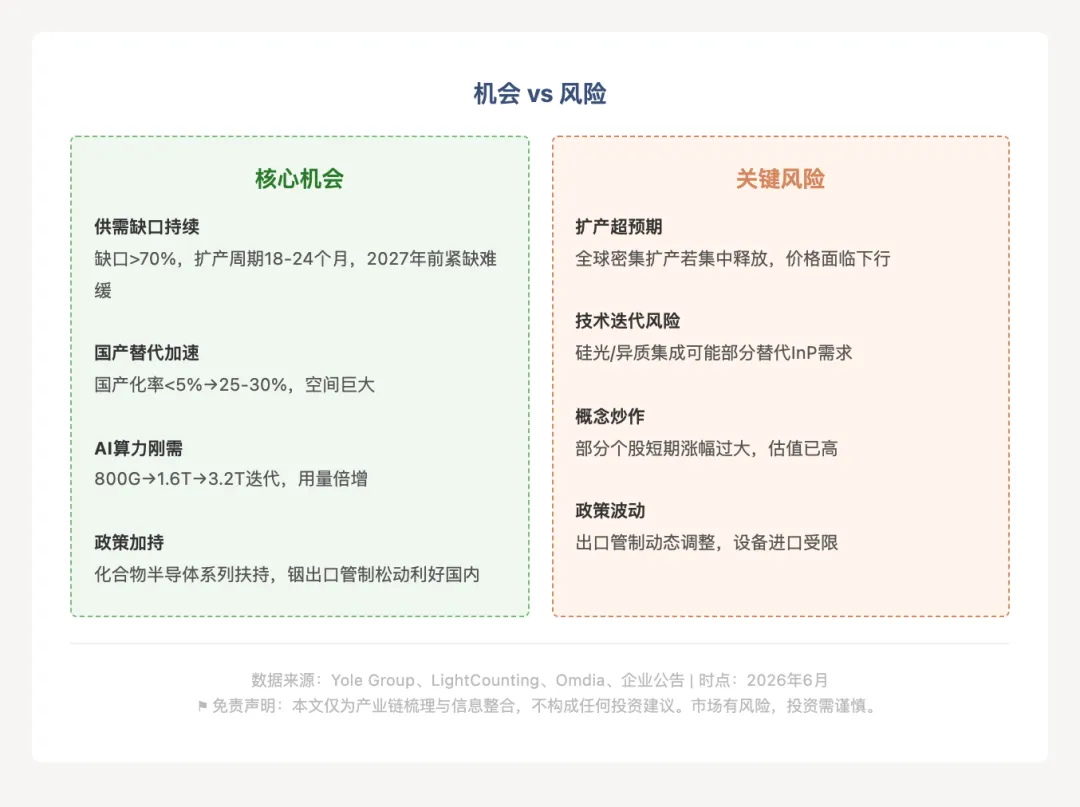

但风险同样不容忽视——全球密集扩产可能在未来2-3年集中释放产能;硅光、异质集成等新技术路线可能在中长期降低对InP的依赖(虽然短期内仍是协同关系);部分概念股短期涨幅过大,估值已处于历史高位,投资者需警惕概念炒作风险。

⚑ 免责声明:本文仅为磷化铟产业链梳理与信息整合,所有数据均来自公开报告、企业公告及第三方研究机构,不构成任何投资建议。文中提及的上市公司仅为产业链标的列举,不代表任何买卖建议。市场有风险,投资需谨慎。核心数据来源:Yole Group (2026.03)、LightCounting (2026.03)、Omdia、各企业公告、新浪财经、中研网等,数据时点截至2026年6月。
