夜雨聆风大家好，我们今天介绍下CREO工程图模板的设置，以及如何导出CAD及PDF。
一、相关配置文件介绍
1、软件中有两个重要的配置文件：config.pro和prodetail.dtl。
其中config.pro是Creo的系统配置文件，可以设置系统环境，如模型的显示状态（是否默认显示基准面，基准轴等），模型的单位（英制或公制等），输入输出设置，公差是否显示，模板的位置等等。
可以根据我们的绘图要求在此文件中进行相关设置，这样，每次打开软件，默认的就是所需要的，效率更高。
prodetail.dtl是针对工程图的配置文件，可以在这个文件中设置好标注样式，如标注尺寸（文字）的高度，箭头的大小，尺寸线或尺寸界线的样式等；如工程图中显示模式一般为“消隐”，不显示切边，我们可以在文件中设置好，成为默认状态，就不需要每次去选择显示状态了……
config.pro的默认安装位置：
C:\Program Files\PTC\Creo 4.0\M030\Common Files\text。
如果软件安装在D盘，则其安装位置：
D:\Program Files\PTC\Creo 4.0\M030\Common Files\text。
Prodetail.dtl跟config.pro的位置相同，都在text这个文件夹中。

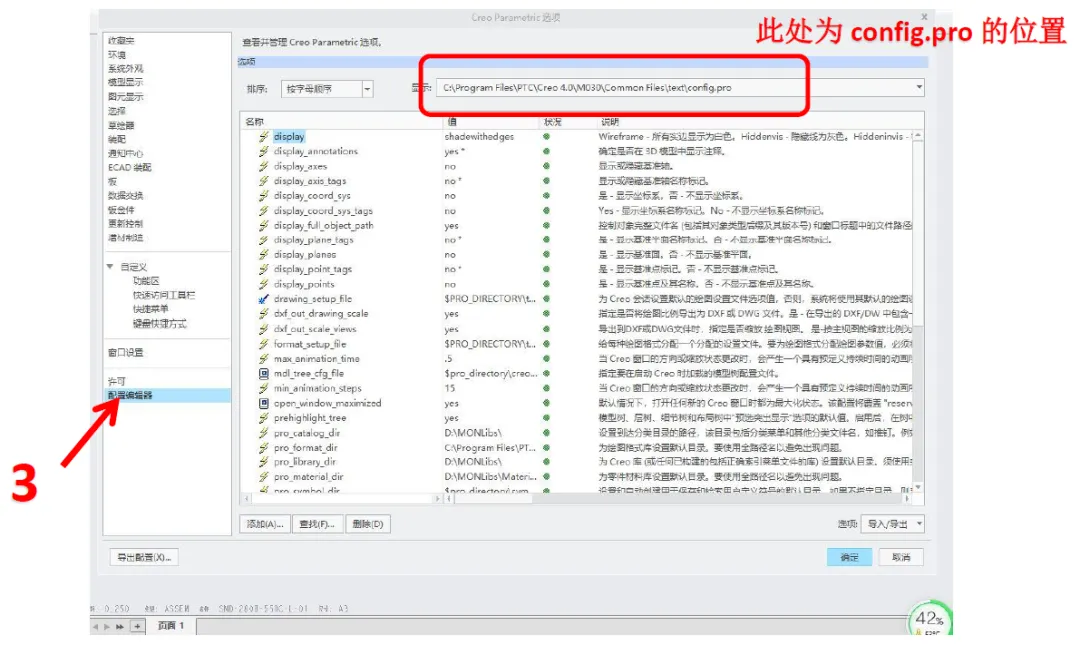

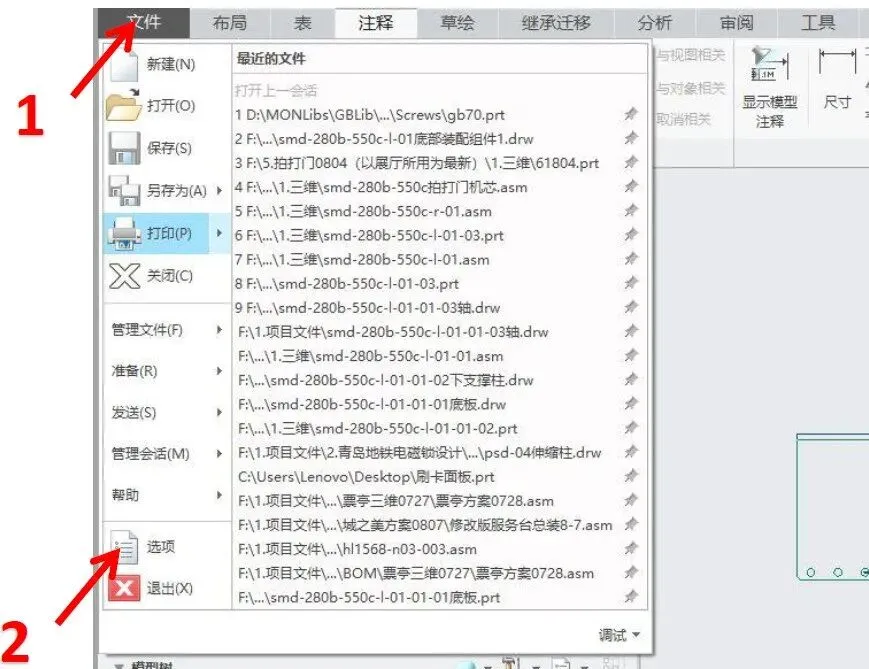

可以通过如下方式进行查询其准确位置：
二、工程图模板设置操作步骤如下：
1、先关闭Creo软件。
2、将“Creo工程图模板设置资料”文件夹中的两个配置文件复制，并粘贴到前面所说的text文件夹中，替换原来的配置文件（以防万一，建议先把原来的两个配置文件复制出来，备份在其他位置）。
3、打开“图纸格式”文件夹，将其中的四个格式文件复制粘贴到C:\ProgramFiles\PTC\Creo4.0\M030\CommonFiles\creo_standards\formats中，同样，确认软件是否装在其他盘。

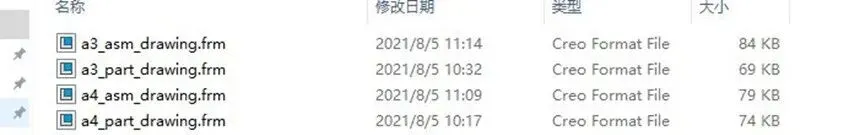

注：图纸格式文件后缀为：.frm。下图是我整理的4种格式，大家可以根据自己公司的要求或风格进行整理。
4、打开“图纸模板”文件夹，将其中的四个模板文件复制粘贴到C:\ProgramFiles\PTC\Creo4.0\M030\CommonFiles\creo_standards\templates中，同样，确认软件是否装在其他盘。可以把templates文件夹中的其他工程图模板（反正也不用）删除，防止在选择模板时，模板太多，列表太长，不够清晰明了。
注：图纸模板文件后缀为：.drw。下图是我整理的4种模板，大家可以根据自己公司的要求或风格进行整理。。
上述操作完之后，打开软件，选择绘图，使用默认模板带√即可，不需取消，
点击确定后，弹出如下对话框，自动选择我们的模板。
三、如何导出CAD和PDF：
有时我们需要导出1:1的dxf或dwg等CAD图形，记事本打开config.pro，将如下两行填入，并保存，
dxf_out_drawing_scale yes
dxf_out_scale_views yes
这样就无需其他操作，任何比例都可自动导出1:1的CAD图形，并且视图也能完全适应图框大小。

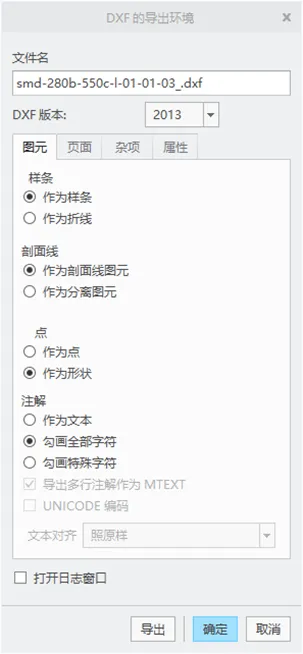

有时在导出dxf（或dwg）,或者PDF文件，会出现导出后，文字变大，跑出图框等问题，在导出文件时，可以如下选择，可原样导出文件了。
关于CREO的工程图设置，以及如何导出CAD和PDF文件，我们先介绍到这里，有任何疑问，欢迎在留言区留下您的建议或需求……
