这是继《GPU SM 微架构全解析》之后,我们把视野从单一芯片内部拉升到整个 AI 芯片产业的横向对比。如果你想知道训练一个千亿参数大模型该选 B200 还是 TPU v5p,或者推理 70B 模型 Groq 和 MI300X 哪个更划算——这篇文章就是你的决策地图。
一、引子:同样的 Llama-70B,不同芯片上的命运
假设你有一个 Llama-70B 模型要部署。把它放到不同芯片上:
- H100 (80GB):8卡才能放下(80GB × 8 = 640GB),还要为 KV cache 留空间
- MI300X (192GB):单卡就能跑——192GB HBM3 轻松容纳模型权重 + KV cache
- Groq LPU (230MB SRAM):根本放不下70B模型的权重——需要数百个芯片分布式
- B200 (192GB):单卡放下,FP4 推理速度是 H100 的 ~4×
- TPU v5p (95GB):需要多卡,但单卡矩阵乘法吞吐是 H100 的一半
这就是 AI 芯片的现实:没有万能芯片,只有最适合你场景的芯片。

AI 芯片架构设计的核心矛盾是:通用性 vs 专用性,内存容量 vs 带宽,单芯片性能 vs 规模扩展,生态成熟度 vs 硬件先进性。
本文将拆解三大阵营(GPU、ASIC/NPU、非传统架构),用一个核心对比矩阵回答终极问题:在什么场景下该用哪种芯片?
二、GPU 阵营:通用计算搭上了 AI 的快车

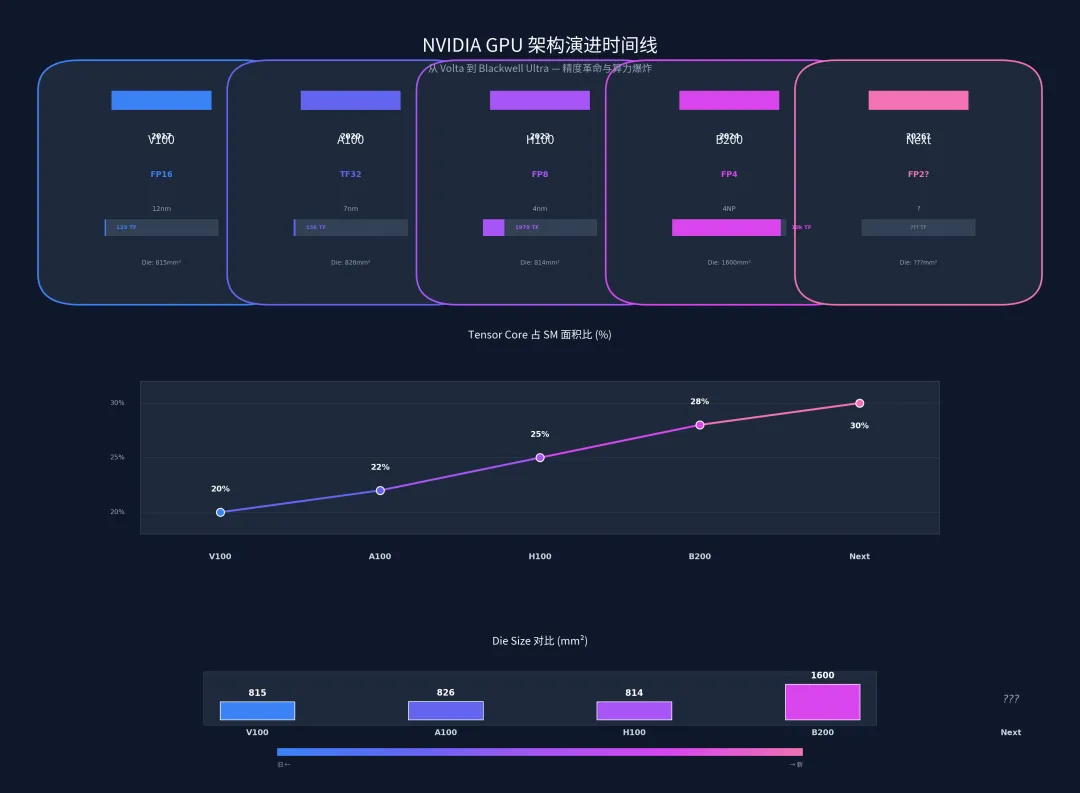

2.1 NVIDIA:从「通用 GPU」到「AI 算力帝国」
NVIDIA 的路线是 AI 芯片史上最大胆也最成功的策略:在通用 GPU 架构之上,逐代增加 AI 专用硬件,同时保持 CUDA 生态的统一。

A100 (2020):第三代 Tensor Core,TF32/BF16 精度,156 TFLOPS。这是许多团队还在使用的基准线。40MB L2 和 80GB HBM2e 在当时是巨无霸。
H100 (2022):第四代 Tensor Core,FP8 精度,1979 TFLOPS(稠密)。H100 的真正突破不在算力——A100 的 312 TFLOPS BF16 依然能用——而在于 Transformer Engine 让 FP8 训练成为可能,以及 WGMMA 降低了 Attention 和 FFN 的寄存器压力。H100 的 132 SM × 4 TC 的拓扑让它在 70B 以上模型的训练中几乎无对手。
但 H100 有一个致命短板:80GB 的 HBM 对 70B 模型来说太小了。
B200 (2024):第五代 Tensor Core,FP4 精度,~5000 TFLOPS FP8。Blackwell 用双 die 架构突破了单 die 的 reticle limit,把 208B 晶体管分在 2 个 die 上。192GB HBM3e 终于解决了单卡装不下 70B 模型的问题。但 B200 的真正震撼在于:FP4 精度 + MicroScaling,让每焦耳能效比 H100 高 4 倍。
| 维度 | A100 | H100 | B200 |
| 制程 | 7nm | 4nm | 4NP |
| FP16 (TFLOPS) | 312 | 989 | ~2500 |
| FP8 (TFLOPS) | - | 1979 | ~5000 |
| 内存 | 80GB HBM2e | 80GB HBM3 | 192GB HBM3e |
| 内存带宽 | 2.04 TB/s | 3.35 TB/s | 8 TB/s |
| TDP | 400W | 700W | 1000W |
| 定位 | 基准训练卡 | 主力训练+推理 | 旗舰训练+推理 |
CUDA 生态是 NVIDIA 最大的护城河。所有主流框架(PyTorch、TensorFlow、JAX)的第一优先级永远是 CUDA。任何新芯片如果不开源支持 PyTorch,在生态上就已经输了。
2.2 AMD MI300X:大内存的降维打击
AMD 的策略极其清晰:不打算力正面战,打内存容量的侧翼战。
MI300X 用 13 个 chiplet 组成 304 个 Compute Unit。每 CU 含矩阵核心,FP16 算力 1307 TFLOPS——略高于 H100 的 989 TFLOPS,低于 B200。但 MI300X 的杀手锏是 192GB HBM3 + 5.3 TB/s 带宽。
这意味着什么?单卡可以跑 Llama-70B。不需要做分布式推理的通信开销。不需要为张量并行编写复杂的 NCCL 逻辑。 8 卡 MI300X 能装下 1.5TB 的模型——而 8 卡 H100 只有 640GB。
ROCm 生态正在追赶 CUDA:PyTorch 已官方支持 ROCm 5.7+,FlashAttention v2、vLLM、DeepSpeed 等核心库已适配。差距在缩小,但算子覆盖率和社区资源量仍有 2-3 年的滞后。
MI300A (APU) 是另一个有趣的实验:集成 24 个 Zen4 CPU 核心 + 228 CU GPU + 128GB 统一 HBM。这是朝着 "CPU+GPU 内存统一" 方向的关键一步——不再需要在 PCIe 上搬数据。
三、ASIC/NPU 阵营:为 AI 而生,不为通用妥协
3.1 Google TPU:脉动阵列的终极形态
TPU 的设计哲学与 GPU 截然相反:GPU 是通用并行处理器 + AI 加速器;TPU 是纯矩阵乘法机器。没有多余的东西。
TPU v5p 的核心是 MXU (Matrix Multiply Unit)——一个 128×128 的脉动阵列。每个 TPU v5p 芯片有 2 个 Tensor Core,每个含 2 个 MXU,共计 4 个 128×128 MXU。
关键数字:
- TPU v5p:459 TFLOPS BF16,95GB HBM2e,2.77 TB/s
- TPU v5e:197 TFLOPS BF16,16GB HBM2e,性价比优化版
- TPU v6 (Trillium):926 TFLOPS BF16,~128GB HBM3(推测),256 芯片/pod
TPU 有两个 GPU 无法比拟的优势:
- SparseCore:专用于处理稀疏 embedding 的硬件单元,在推荐系统和大规模 embedding 场景中比 GPU 快 5-10 倍
- ICI 互联:3D Torus 拓扑,4800 Gbps/芯片,无阻塞全互联——比 NVLink 的 ring/switch 拓扑更适合大规模同步训练
但 TPU 的最大限制:只能在 Google Cloud 上按小时租用,不对外销售硬件。 这意味着你无法建自有机房,无法将 TPU 用于金融、医疗等合规要求严格的场景。
3.2 华为昇腾 Ascend:中国 AI 芯片的旗舰
昇腾 910B 是华为达芬奇(DaVinci)架构的第二代产品,专为深度学习的矩阵和向量运算设计。
DaVinci 架构的三个核心单元:
- Cube Unit:16×16×16 脉动阵列,专做矩阵乘法。每核心 16 TFLOPS FP16
- Vector Unit:处理激活函数、归一化、Loss 等非矩阵操作
- Scalar Unit:标量控制流和地址计算
32 个 DaVinci 核心组成一颗 910B,合计 320 TFLOPS FP16、640 TOPS INT8。
昇腾 910C 是 2024 年的升级版本,制程进步 + chiplet 设计,算力提升 50%+。
CANN 软件栈是昇腾的 CUDA 等价物,MindSpore 是华为自家 AI 框架。昇腾的挑战不在硬件(910B 的算力已接近 A100 水平),而在算子覆盖率和社区生态。很多开源模型(如 Llama、Mistral)需要适配才能在昇腾上高效运行。
但昇腾在中国有不可替代的定位:国产化替代 + 政策保障。在政府、金融、能源等领域,昇腾是唯一的选择——这不是性能问题,而是供应链安全问题。
3.3 Intel Gaudi3:大规模扩展的实用主义者
Gaudi3 的策略是:矩阵算力跟上,网络压倒性领先。
- FP8:1835 TFLOPS(接近 H100)
- 128GB HBM2e,3.7 TB/s
- 24 个 200GbE RoCE 端口集成在芯片上——无需外部 NIC
普通 GPU 集群的通信路径是 GPU → NIC → Switch → NIC → GPU,而 Gaudi3 的路径是 Gaudi3 → Gaudi3(一步直达)。这让 1024 卡以上的大规模训练通信开销远低于 GPU 集群。
Gaudi3 通过 Habana SynapseAI 软件栈支持 PyTorch、DeepSpeed、FSDP——不需要改代码。在 Llama 70B 训练中,1024 卡 Gaudi3 的性能已达到同等数量 H100 的 95%,但价格更低。
四、非传统阵营:根本不按 GPU 的套路出牌
4.1 Cerebras WSE-3:硅片级别的「大」革命
Cerebras 做的事情在芯片史上独一无二:把整片 12 英寸晶圆做成一颗芯片。
WSE-3 的数据令人眩晕:
- 46,225 mm²(H100 的 57 倍面积)
- 4 万亿晶体管(H100 的 50 倍)
- 90 万个 AI 优化核心
- 44GB 片上 SRAM
- 21 PB/s 片内内存带宽(H100 HBM 的 6,000 倍)
WSE-3 的核心设计理念是 消灭内存墙。在 GPU 上,模型参数存在 HBM 中,每次访问 ~200 周期延迟。在 WSE-3 上,参数分布在 90 万核心旁的小块 SRAM 中,访问延迟 ~1 周期。这个差异是三数量级的。
Cerebras 的真正厉害之处是天然支持动态非结构化稀疏——不是 NVIDIA 的 2:4 结构化稀疏(要求每 4 个值中 2 个为零),而是任意稀疏模式。这让训练稀疏模型的速度可以达到稠密模型的 10 倍。
但代价是巨大的:一台 CS-3 系统价格为数百万美元,功耗 23kW,且仅支持超大规模模型训练。如果你在训练一个 1B 模型,WSE-3 的优势无法发挥——它的 90 万核心需要大问题规模才能充分利用。
4.2 Groq LPU:删掉 HBM,删掉不确定性
Groq 的 LPU 做了两个「减法」——去掉 HBM,去掉运行时调度的不确定性。
LPU 用 230MB 片上 SRAM 完全替代 HBM。所有模型参数在推理开始前就永久驻留在 SRAM 中。没有外部内存访问意味着零内存延迟方差——这正是 GPU 推理 P99 延迟高的根源。
更重要的是 LPU 的 Tensor Streaming Processor 架构:编译器在编译时就将计算图映射为精确的硬件操作序列,确定每一步的数据流动。没有 warp scheduler 的运行时调度,没有 cache miss,没有 bank conflict。每一次推理的执行轨迹完全相同。
这让 Groq 在 Llama 70B 推理上实现每 token ~2ms 延迟(单卡),且延迟标准差极小。对于实时对话应用——用户问一个问题等回复——这种可预测的低延迟比 GPU 的平均延迟更有价值。
但 LPU 的 230MB SRAM 也限制了它的应用:必须用多个芯片(可能数百个)来放 70B 模型。这增加了系统复杂度和成本。此外,LPU 完全无法做训练——它不是通用处理器。
| 场景 | Groq LPU | GPU |
| 实时对话(P99延迟) | ✅ 极低且稳定 | ⚠️ 有tail latency |
| 批量离线推理 | ⚠️ 芯片成本高 | ✅ 性价比好 |
| 长文本(>32K) | ❌ KV cache塞不下 | ✅ HBM够大 |
| 训练 | ❌ 不支持 | ✅ 深度优化 |

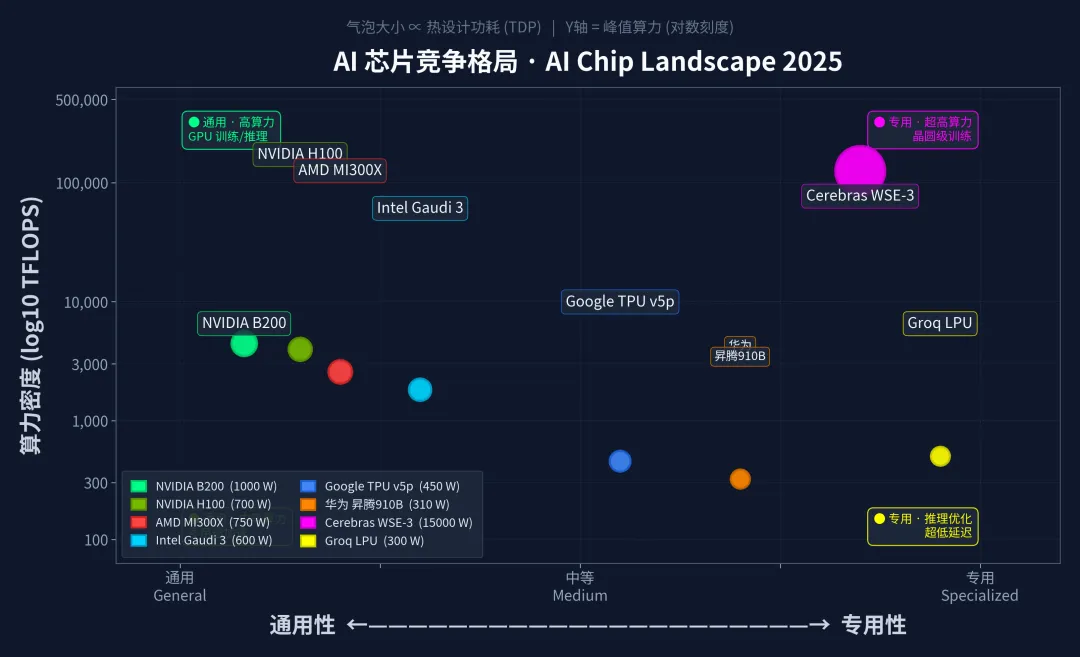

五、核心对比矩阵:八维度横评
5.1 旗舰训练芯片硬实力对比
| 维度 | H100 | B200 | MI300X | TPU v5p | 昇腾 910B | WSE-3 | Gaudi3 |
| FP16/BF16 | 989 | ~2500 | 1307 | 459 | 320 | - | 917 |
| FP8 | 1979 | ~5000 | 2614 | - | - | - | 1835 |
| 内存(GB) | 80 | 192 | 192 | 95 | 64 | 44(SRAM) | 128 |
| 内存带宽(TB/s) | 3.35 | 8.0 | 5.3 | 2.77 | 1.6 | 21000 | 3.7 |
| 芯片间互联(GB/s) | 900 | 1800 | 896 | 600 | 392 | SwarmX | 4800 |
| TDP(W) | 700 | 1000 | 750 | ~450 | ~310 | 23000(system) | 900 |
| 编程模型 | CUDA | CUDA | ROCm | JAX/XLA | CANN | CSL | SynapseAI |
| 可购买硬件 | ✅ | ✅ | ✅ | ❌ 租用 | ✅ | ✅ | ✅ |
5.2 推理性价比对比 (Llama-70B 基准)
| 芯片 | 所需卡数 | 单卡成本 | 总成本 | tokens/s | 性价比 |
| H100 (80GB) | 2 | ~$30K | ~$60K | ~80 | 基准 |
| MI300X (192GB) | 1 | ~$20K | ~$20K | ~60 | ⭐⭐⭐⭐⭐ |
| B200 (192GB) | 1 | ~$40K | ~$40K | ~200 | ⭐⭐⭐⭐ |
| L40S (48GB) | 4 | ~$8K | ~$32K | ~100 | ⭐⭐⭐ |
| Groq LPU | ~100 | 租用 | 租用 | ~300 | ❓ |
5.3 软实力对比
| 维度 | NVIDIA | AMD | Google TPU | 昇腾 | Cerebras | Groq |
| 生态成熟度 | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐ | ⭐⭐ | ⭐ |
| 开源工具链 | ⭐⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐ | ⭐⭐ | ⭐ | ⭐ |
| 社区/文档 | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐ | ⭐⭐ | ⭐ |
| 多云可用 | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ | ❌(仅GCP) | ❌(仅华为云) | ❌ | ❌ |
| 模型适配成本 | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐ | ⭐ | ⭐⭐ |

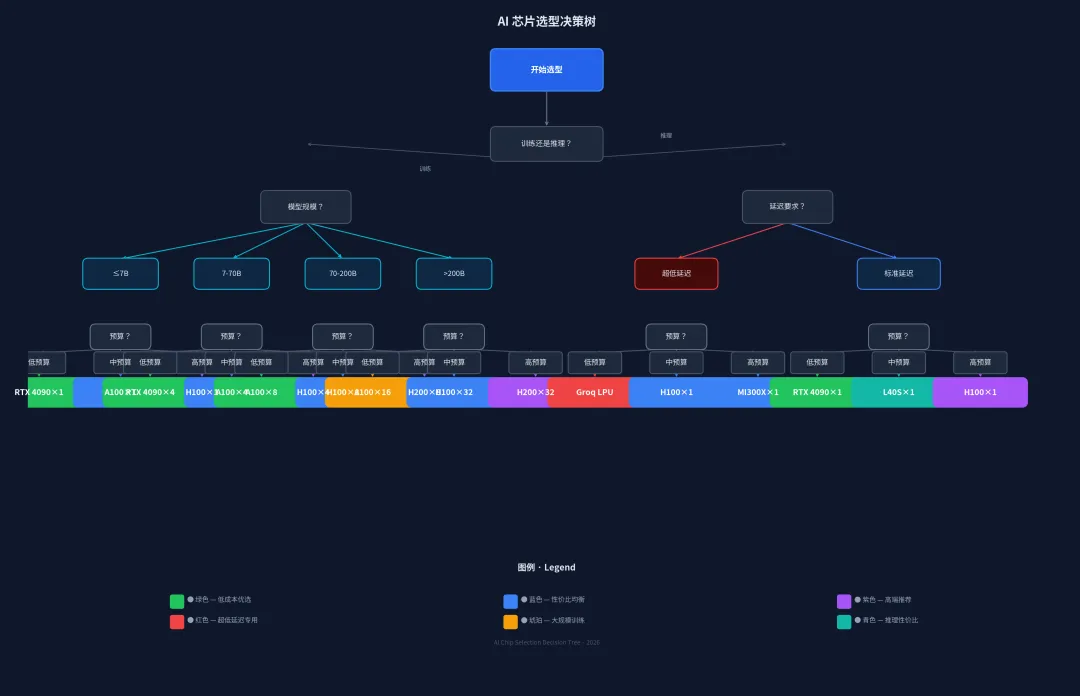

六、选型决策树:什么场景该用什么芯片?

决策路径 1:你是训练还是推理?
训练 → 继续看「模型规模」
推理 → 继续看「延迟要求」
- 超低延迟(<5ms/ token,实时对话)→ Groq LPU(如果可以租到)
- 标准延迟(<50ms/ token)→ 继续看「模型大小」
决策路径 2:你的模型有多大?
≤ 7B 参数:
- 训练:A100 × 4-8(性价比最优)或 H100 × 8(如果追求速度)
- 推理:L40S 或 L4(性价比之王,L4 可以 72W 跑 7B 模型)
7B - 70B:
- 训练:H100 × 8-64(8 卡起步,64 卡可训 70B)
- 推理:MI300X(单卡可跑 70B,省去分布式推理的复杂度)
- 预算有限:L40S × 4(4 卡 ≈ 192GB,等于 1 张 MI300X)
70B - 200B:
- 训练:B200 × 16-64 或 TPU v5p pod
- 推理:MI300X × 1-2 或 B200 × 1-2
> 200B(MoE 如 Mixtral 8×22B 等效 141B):
- 训练:B200 × 64+ 或 TPU v5p × 256+
- 推理:MI300X × 4+(内存为王)
决策路径 3:你在中国大陆吗?
- 是 → 昇腾 910B/C(供应链安全优先)
- 否 → 继续看「生态要求」
决策路径 4:你的预算是多少?
< $50K(个人/小团队):
- 训练小模型:A100 × 1-2(二手市场 ~$8K/张)
- 推理:L40S 或租用云 GPU
$50K - $200K(创业公司):
- 训练:H100 × 4-8
- 推理:MI300X × 2-4(大内存优势)
$200K+(大厂):
- 训练:B200 × 16+ 或 TPU v5p pod
- 推理:MI300X × 8 或 B200 × 8
决策路径 5:你的团队会用 CUDA 吗?
- 用 CUDA 很熟练 → NVIDIA 或 AMD(ROCm 是 CUDA 的近亲)
- 不会 CUDA,用 PyTorch 高级 API → 所有芯片都可以(关键是框架支持)
- 希望完全不用写底层代码 → TPU(JAX/XLA 自动编译)
七、避坑指南:AI 芯片选择的常见陷阱
陷阱 1:只看峰值 FLOPS,不看实际利用率
峰值 FLOPS 是最大谎言。 H100 的 989 TFLOPS FP16 —— 你在实际训练中能达到 50% 利用率(~500 TFLOPS)就是优秀。而"利用率"由什么决定?
- 算子是否适配:FlashAttention v2 在 H100 上达到 70%+ 利用率,但如果你用了未优化的 attention 实现,可能只有 20%
- 通信是否瓶颈:训练大模型时,40-60% 的时间在等待梯度同步
- 内存带宽是否瓶颈:推理时,很多操作(如 KV cache 读写)是内存带宽 bound 而非算力 bound
教训:不要被 TFLOPS 数字迷惑。看实际 benchmark 结果,特别是与你工作负载相似的 benchmark。
陷阱 2:忽略互联拓扑
8 卡 H100 比 8 张单独的 H100 强得多——因为 NVLink 让它们可以共享计算。但如果你把 8 张 MI300X 放在没有 Infinity Fabric 连接的服务器上,它们就是 8 张孤立的卡——虽然每张都有 192GB,但无法做张量并行。
教训:买卡之前先确认互联方案。NVLink(NVIDIA)、Infinity Fabric(AMD)、HCCS(昇腾)都需要特定的服务器主板支持。
陷阱 3:TPU 的隐藏成本
TPU 按小时租用看似便宜,但有两个隐藏成本:
- 数据必须在 Google Cloud 上:数据迁移费 + 存储费
- 模型必须 XLA 可编译:不是所有 PyTorch 代码都能直接编译到 XLA
教训:如果数据已经在 GCP 上,TPU 是极佳选择。如果不是,迁移成本可能超过硬件节省。
陷阱 4:昇腾的「能跑」≠「跑得快」
昇腾 910B 的 320 TFLOPS FP16 看起来不错,但很多模型需要适配 CANN 算子才能发挥性能。直接用 PyTorch 跑未优化的模型,利用率可能低于 30%。
教训:选择昇腾需要预留 1-3 个月的适配时间,且团队需要 CANN 技能。
陷阱 5:内存大 ≠ 推理快
MI300X 的 192GB 让你单卡可以跑 70B 模型,但带宽 5.3 TB/s 决定了 token 生成速度。如果模型只是「能放下」但「带宽不够」,用户体验仍然很差。
教训:推理时,算力/带宽比 = 决定了单 token 延迟。MI300X 的 1307/5.3 = 246 TFLOPS/TB,H100 的 989/3.35 = 295 TFLOPS/TB——H100 的每 token 延迟可能更低,尽管内存更小。

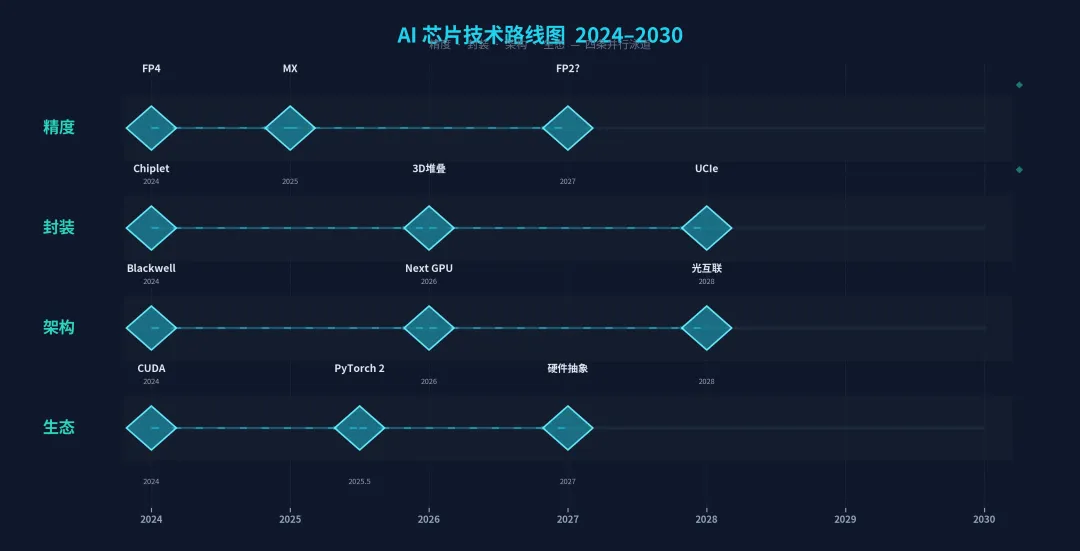

八、未来展望:AI 芯片的下一个五年

8.1 精度继续下探:FP4 → FP2?
FP32→FP16→INT8→TF32→FP8→FP4——精度每两年减半,算力翻倍。2026 年可能出现 FP2(2 位浮点),但传统 FP2 只能表示 4 个值,意义有限。MicroScaling(块级共享缩放)可能是关键——不是单纯降低位宽,而是结构化的非均匀量化。
8.2 Chiplet 成为标配
B200、MI300X、910C 都采用了 chiplet/MCM 设计。突破单 die 的 reticle limit(~850mm²)是物理必然。未来的趋势可能是:
- 计算 chiplet 用最新工艺(N3/N2)
- IO chiplet 用成熟工艺(N7/N5)
- SRAM chiplet 用专用工艺(高密度 SRAM)
- 通过 UCIe 互联标准实现跨厂商混合匹配
8.3 训练和推理芯片开始分叉
NVDA 的 L40S/L4 已经证明:推理芯片不需要训练芯片的 FP64、复杂互联、大 L2 Cache。未来可能出现:
- 训练芯片:追求算力密度 + 高带宽互联 + FP8/FP16
- 推理芯片:追求能效 + 低精度(FP4/INT4)+ 大内存
Groq LPU 是第一个"纯推理"架构的尝试,但不会是最后一个。
8.4 光互联与 3D 堆叠
芯片间互联正在成为比算力更关键的瓶颈。NVIDIA 576-GPU 互联域需要 10TB/s 的芯片间带宽——铜互连正在逼近物理极限。硅光子互联(延迟 1ps/mm,铜的 ~5x)可能在未来 3-5 年成为芯片间互联的主流方案。
3D 堆叠(逻辑 + SRAM + HBM 的 Z 轴集成)将彻底改变 SM 内部的数据移动模式——寄存器文件和共享内存不再是面积限制的瓶颈。
九、总结:没有万能解,只有最优解
回到开头的问题:在什么场景下该用哪种芯片?
| 你的场景 | 最佳选择 | 理由 |
| 训练 > 70B 模型,预算无限制 | B200 × 64+ | 算力之王 |
| 推理 70B 模型,追求性价比 | MI300X | 单卡可跑,$20K |
| 实时对话推理,延迟第一 | Groq LPU | 确定性低延迟 |
| 超大模型训练(>1T 参数) | Cerebras CS-3 或 TPU v6 | 内存带宽/互联优势 |
| 在中国大陆,供应链安全 | 昇腾 910B/C | 国产化刚需 |
| 小团队,预算有限 | A100 二手 + L40S | 高性价比 |
| Google Cloud 用户 | TPU v5p/v6 | 零迁移成本 |
| 需要大内存 + 灵活编程 | MI300X | 192GB + ROCm |
| 大规模集群(>1000 卡) | Gaudi3 或 H100 | 集成网络/生态 |
AI 芯片架构的竞争远未结束。CUDA 的护城河在缩小(PyTorch 2.0 的编译后端正在抽象化硬件差异),新的架构范式在涌现(Cerebras 的晶圆级、Groq 的确定性),精度在持续下探(FP4→FP2→MicroScaling)。五年后回看今天,我们可能会觉得 2025 年的 AI 芯片还很"原始"。
但有一点不会变:最好的芯片,是和你工作负载最匹配的那颗。
参考资源
- NVIDIA H100/B200/A100 Architecture Whitepaper
- AMD Instinct MI300X Data Sheet
- Google Cloud TPU v5p/v6 Documentation
- Huawei Ascend 910B DaVinci Architecture
- Cerebras WSE-3 White Paper
- Groq LPU Architecture Overview
- Intel Gaudi3 White Paper
- Hot Chips 2023/2024 Presentations
- SemiAnalysis AI Chip Analysis Reports
