【笔试解析】2020 华为海思校招芯片岗笔试
1. 表示任意两位无符号十进制数需要（7）位二进制数。
2. 时间尺度定义为timescale 10ns/100ps，选择正确答案(b)
a. 时间精度10ns

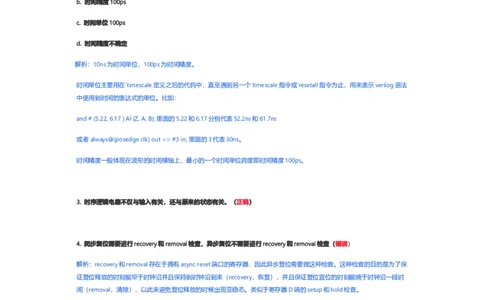

b. 时间精度100ps
c. 时间单位100ps
d. 时间精度不确定
解析：10ns为时间单位，100ps为时间精度。
时间单位主要用在`timescale定义之后的代码中，直至遇到另一个`timescale指令或`resetall指令为止，用来表示verilog语法
中使用到时间的表达式的单位。比如：
and # (5.22, 6.17 ) Al (Z, A, B); 里面的5.22和6.17分别代表52.2ns和61.7ns
或者 always@(posedge clk) out <= #3 in; 里面的3代表30ns。
时间精度一般体现在波形的时间横轴上，最小的一个时间单位跨度即时间精度100ps。
3. 时序逻辑电路不仅与输入有关，还与原来的状态有关。（正确）
4. 同步复位需要进行recovery和removal检查，异步复位不需要进行recovery和removal检查（错误）
解析：recovery和removal存在于拥有async reset端口的寄存器，因此异步复位需要做这种检查。这种检查的目的是为了保
证复位释放的时刻能早于时钟沿并且保持到时钟沿到来（recovery，恢复），并且保证复位置位的时刻能晚于时钟沿一段时
间（removal，清除），以此来避免复位释放的时候出现亚稳态。类似于寄存器D端的setup和hold检查。
5. 在异步FIFO设计中，满信号由写时钟产生，空信号由读时钟产生（正确）
解析：写时钟驱动写指针增加，和FIFO有效数据的增加，有效数据到达深度时满信号拉高；读时钟驱动读指针增加，和
FIFO有效数据的减少，有效数据为0时空信号拉高；
6.关于false path，正确的是（d）a. 一般异步电路可以设置为false path
b. 两个不同频率的接口一定可以设置为false path
c. 一般异步复位可以设置为false path
d. 一般模拟ip和系统的互联接口都可以设置为false path
解析：

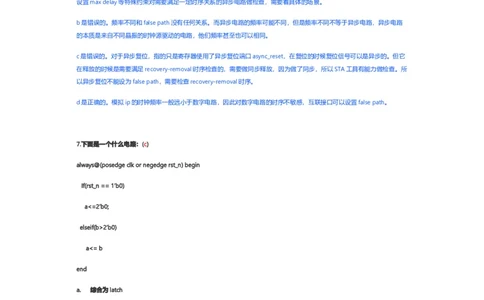

a是错误的。设置false path的原因是该路径没必要满足特定时序（比如setup/hold,recovery/removal,clock gating，max
delay等特定时序）。虽然异步电路时钟之间没有固定的相位关系，工具没法直接做reg-reg的setup/hold检查，但是可以
设置max delay等特殊约束对需要满足一定时序关系的异步电路做检查，需要看具体的场景。
b是错误的。频率不同和false path没有任何关系。而异步电路的频率可能不同，但是频率不同不等于异步电路，异步电路
的本质是来自不同晶振的时钟源驱动的电路，他们频率甚至也可以相同。
c是错误的。对于异步复位，指的只是寄存器使用了异步复位端口async_reset，在复位的时候复位信号可以是异步的。但它
在释放的时候是需要满足recovery-removal时序检查的，需要做同步释放，因为做了同步，所以STA工具有能力做检查。所
以异步复位不能设为false path，需要检查recovery-removal时序。
d是正确的。模拟ip的时钟频率一般远小于数字电路，因此对数字电路的时序不敏感，互联接口可以设置false path。
7.下面是一个什么电路：(c)
always@(posedge clk or negedge rst_n) begin
If(rst_n == 1’b0)
a<=2’b0;
elseif(b>2’b0)
a<= b
end
a. 综合为latch
b. 带同步复位的d触发器
c. 带异步复位的d触发器
d. 组合逻辑
解析：posedge clk决定了这是一个触发器，if(rst_n == 1’b0)和negedge rst_n决定了这是一个异步复位的d触发器，复位和
时钟无关（异步）。8. 对于信号定于语句：reg[0:4] always,a;说法错误的是（b）
a. 不能使用关键字定义信号名
b. 信号定义为reg型，只能使用在时序电路的赋值中
c. bit定义顺序应该从高到低
d. 每个信号应单独用一行来声明
解析：a和c违背verilog语法，是错的。d只是建议，并不违背verilog语法。相比之下，b是绝对错的，因为reg型可以用
于组合逻辑赋值，比如always(*)。

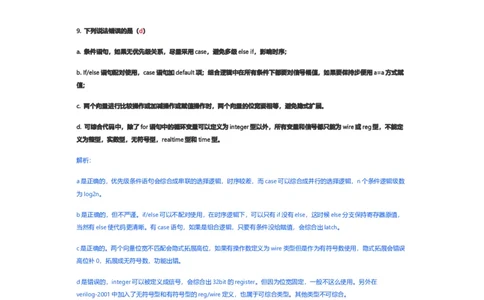

9. 下列说法错误的是（d）
a. 条件语句，如果无优先级关系，尽量采用case，避免多级else if，影响时序；
b. If/else语句配对使用，case语句加default项；组合逻辑中在所有条件下都要对信号幅值，如果要保持步便用a=a方式赋
值；
c. 两个向量进行比较操作或加减操作或赋值操作时，两个向量的位宽要相等，避免隐式扩展。
d. 可综合代码中，除了for语句中的循环变量可以定义为integer型以外，所有变量和信号都只能为wire或reg型，不能定
义为整型，实数型，无符号型，realtime型和time型。
解析：
a是正确的，优先级条件语句会综合成串联的选择逻辑，时序较差，而case可以综合成并行的选择逻辑，n个条件逻辑级数
为log2n。
b是正确的，但不严谨。if/else可以不配对使用，在时序逻辑下，可以只有if没有else，这时候else分支保持寄存器原值，
当然有else使代码更清晰。有case语句，如果是组合逻辑，只要有条件没给赋值，会综合出latch。
c是正确的。两个向量位宽不匹配会隐式拓展高位，如果有操作数定义为wire类型但是作为有符号数使用，隐式拓展会错误
高位补0，拓展成无符号数，功能出错。
d是错误的，integer可以被定义成信号，会综合出32bit的register。但因为位宽固定，一般不这么使用。另外在
verilog-2001中加入了无符号型和有符号型的reg/wire定义，也属于可综合类型。其他类型不可综合。
10.关于异步设计的危害，下面说法错误的是：(b)
a. 信号的时延随着每次布局布线的不同而不同，随着pvt的改变而改变，因此可靠性很差，而且不容易移植
b. 异步设计会产生毛刺
c. 异步设计不能做静态时序分析
d. 异步设计会带来很大的同步翻转噪声解析：
a是正确的。现在大部分的设计都是同步设计，小部分高性能低功耗电路可能会考虑使用异步设计。异步设计的好处之一便
是可以最大限度利用时间窗的margin。有点类似latch的timeborrow，无需等待同步打拍，并且没有了时钟信号，功耗可以
大大降低。坏处是需要特殊的握手机制来保证时序，而握手机制又很大程度上依赖于信号的时延，像a所说，时延不可控型
较强，因此可靠性较差，而且不容易移植。
b是错的，毛刺并非异步设计导致，即便是同步设计，只要信号传递过程中中间结果和最终输出不同（卡诺图可以清楚看
到），也会有毛刺，只不过异步设计的毛刺比较容易导致功能错误，因为没有时序检查，没有setup/hold来保证毛刺消除。
c是对的。现在的静态时序分析都是基于同步设计，异步设计没有时钟的概念，所有信号没有固定的相位关系，工具无法建
模分析。

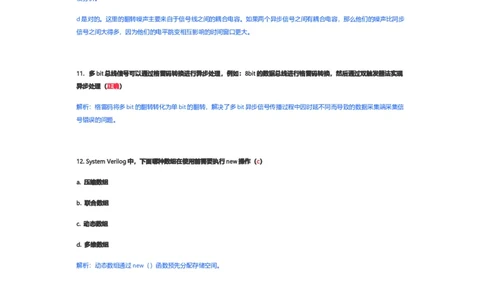

d是对的。这里的翻转噪声主要来自于信号线之间的耦合电容。如果两个异步信号之间有耦合电容，那么他们的噪声比同步
信号之间大得多，因为他们的电平跳变相互影响的时间窗口更大。
11. 多bit总线信号可以通过格雷码转换进行异步处理，例如：8bit的数据总线进行格雷码转换，然后通过双触发器法实现
异步处理（正确）
解析：格雷码将多bit的翻转转化为单bit的翻转，解决了多bit异步信号传播过程中因时延不同而导致的数据采集端采集信
号错误的问题。
12. System Verilog中，下面哪种数组在使用前需要执行new操作（c）
a. 压缩数组
b. 联合数组
c. 动态数组
d. 多维数组
解析：动态数组通过new（）函数预先分配存储空间。
13. 电路设计中，只要采用静态时序分析就可以保证电路设计的准确性，不需要再进行动态时序分析了。(错误)
解析：现在大部分的同步电路设计流程都是rtl验证+formality形式验证+sta静态时序分析。通过rtl验证保证功能完备，通
过formality保证rtl和网表一致性。因为有了formality保证网表和rtl的一致性，因此如果rtl验证完备，一般情况下就可以
保证网表功能验证完备。然后通过对网表进行静态时序分析（sta）来保证没有时序风险。动态时序分析（后仿）主要是跑一
些典型场景，保证在典型场景下不会有时序问题，增强设计信心，对于同步电路，只要sta阶段检查仔细，问题一般不大。
但是设计中难免会有一小部分异步电路无法进行静态时序分析，因此必须需要通过后仿来进行排查。
14. 对于initial语句，说法错误的是（d）a. 在仿真过程中只执行一次
b. 这是一种过程结构语句
c. 在模拟的0时刻开始
d. 可用于给实际电路赋初值
解析：initial是不可综合语句，无法变成实际电路。
15. 线型信号必须显性定义（错误）
解析：1bit的线型信号不需要显性定义也可以被仿真工具识别，综合工具自动生成。但是最好还是都显性定义，好处主要有
2个。一是在定义的时候将需要的信号定义全，帮助提前建立整个电路通路的框架。二是养成好习惯，避免多bit信号也没定
义，那么多bit信号会被自动转化为单bit信号，功能不符合预期。
16. 以下名称不属于verilog关键字的是（d）
a. genvar
b. endcase
c. cmos
d. cnt
17. 当功能覆盖率达到100%，可以说明：（b）
a. 功能覆盖率对应的DUT响应是正确的
b. 某些令人关注的情况已经得到测试覆盖
c. DUT的功能点已经100%覆盖
d. 意味着验证的完整性
解析：功能覆盖率是通过cover语句来收集电路中信号的翻转情况，保证在大规模随机回归的情况下令人关注的信号是否翻
转到期望的值。一些特定信号翻转到期望的值表示一种场景的出现，比如fifo的满信号从0到1表示fifo满的场景被覆盖到。
因此b是正确的。
a是错误的，因为被覆盖到不意味着电路的响应是正确的，只是被测试到。
c是错误的。功能覆盖的cover语句是验证人员根据自己的测试点提取来写的，并不一定是所有的功能点，只能说验证人员
关注的功能点被覆盖。d是错误的，功能点都不能保证是100%，更不用说验证完整了。验证完整这句话不是随便可以说的，即便是真的做足了各
种验证工作，都要对可能的疏忽保持敬畏之心。芯片的流片成功并不容易。
18. 下面表达式正确的是（c）
a. A=4’df
b. C=3’d8
c. B=5’h1
d. D=3’b2
19. RTL代码是测试点的一个重要来源（正确）
解析：测试点的提取可以大致分为黑盒测试，白盒测试和灰盒测试。
黑盒测试直接通过对产品功能定义的解读，完成端到端测试，通过输入导出预期输出，无需了解中间的RTL代码。
白盒测试则是通过对RTL代码的解读，分解出代码实现过程中可能出的问题，但是黑盒测试又不容易测试出来的点，利用断
言进行检测。因此RTL代码是白盒测试点的一个重要来源。
灰盒测试则介于黑盒和白盒之间，通过定向用例测试一些RTL内部实现的细节，观察其输出正确性，辅以断言检测。
20. 时序电路中，既可以使用阻塞语句，也可以使用非阻塞语句（错误）
解析：时序电路使用非阻塞语句。这点可以作为既定规则记住并使用。如果明白其背后verilog语言的编译机制很好，但如
果不明白也没太大关系。毕竟我们是用这门语言设计硬件的，更多的应该关注如何使用它。就像老外可能搞不懂英语背后各
种单词的属性，但不妨碍他们流利地使用英语交流。
21. 数字电路设计中，下列哪种手段无法消除竞争冒险现象（d）
a. 加滤波电容，消除毛刺
b. 增加冗余项消除逻辑冒险
c. 增加选通信号，避开毛刺
d. 降低时钟频率
解析：在同步电路中，降低时钟频率可以让寄存器采集数据的时候避开毛刺，因为假定时序路径延时不变，频率降低使时钟
沿后移，setup time不变的情况下给了更多的timing margin使毛刺恢复。但与前3个选项相比，这不是从根本上消除毛刺，
该毛刺信号还是会被电路传递，只不过降低了setup违例的风险。而在异步电路中，不论时钟频率是多少，毛刺都有被下游
寄存器采集的风险。22. 异步时钟数据采样的方法错误的是（d）
a. 单bit高频时钟脉冲展宽后给低频时钟进行采样
b. 握手信号后再采样
c. 使用fifo隔离进行多bit的采样
d. 高频时钟直接采样低频时钟的多bit数据
解析：多bit数据存在各bit到达采样点的时刻不同的问题，直接采样可能会采集到错误的数据。要通过握手或者fifo或者格
雷码转换单bit等方式进行多bit数据传输。
23. 以下不能对多bit的数据总线的时钟异步处理的是：（c）
a. Dmux synchronizer
b. Gray-code
c. 寄存器同步
d. FIFO
解析：同上一题，多bit数据总线不能直接用寄存器同步方式进行异步处理。
24. 一个4bit位宽的有符号数a=4’b1001取绝对值后的值为abs(a)=4’b0110（错误）
25. 对于两个位宽相同的无符号数a和b, a>b和a tclk，而增加时钟频率则减小tclk，保持前两项不变，相当于恶化了
setup time的满足。
39. 编写verilog程序时，变量的定义不可与关键字冲突（正确）
40. 关于亚稳态描述正确的是（d）
a. 异步逻辑不会产生亚稳态
b. 采用格雷码能消除亚稳态c. 亚稳态不会传递，所以不会导致相关逻辑处于不确定态
d. 在时钟有效延的时候外部数据未稳定，导致触发器不能判断数据电平的状态
