夜雨聆风说明：本文主要介绍单原子催化剂中配位数、M-M 散射路径、HAADF-STEM 空间分布和工作态配位变化之间的关系，以及低配位数、团簇、颗粒和多位点平均信号的区分方式。
EXAFS 里的配位数 N 指吸收原子在一条散射路径上的平均近邻数量。在单原子催化剂中，常见第一壳层写成M-N、M-O、M-S；金属箔、团簇或颗粒里，第二壳层常出现M-M 路径。N 的数值还受振幅、无序度、配位原子种类和参考模型牵动。
低 N 描述近邻数量下降，原子分散描述金属原子在载体上的空间排布。两者关联紧密，却属于两个计量对象：N 是壳层平均值，分散状态是空间状态。低 N 可对应孤立位点，也可对应颗粒表面低配位原子。

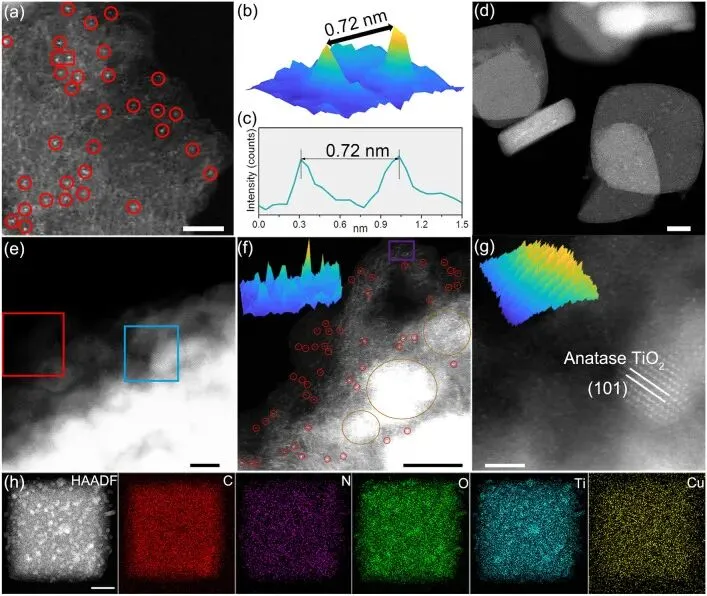

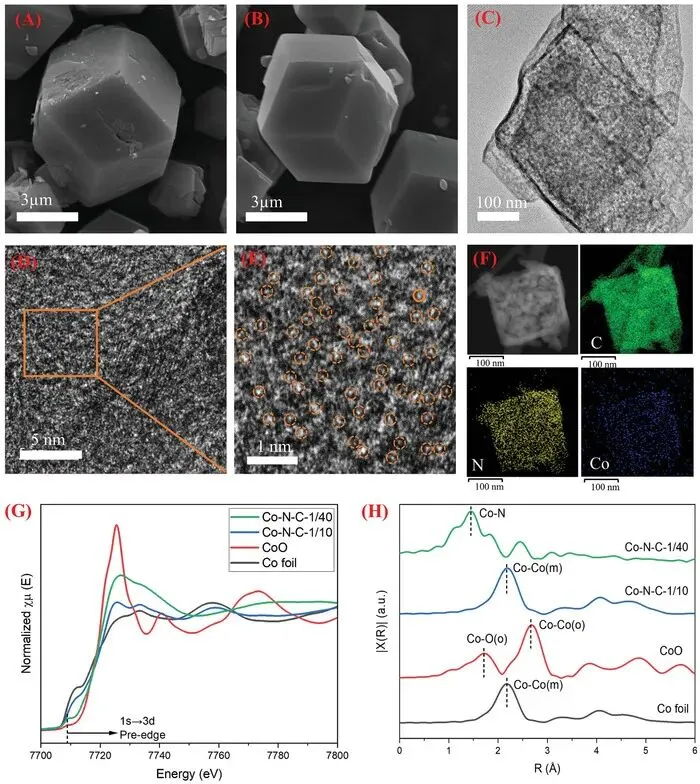

HAADF-STEM 中的孤立亮点和元素映射记录局部视野；XAS 记录所有吸收原子周围的统计壳层。一篇文章列出显微图、元素图和 EXAFS 拟合表时，三个栏目分别对应空间分布、元素均匀性和近邻壳层。
所以，配位数越低这个说法只完成了一半信息。接着要追问的是被数的近邻原子是谁：氮、氧、硫、碳，还是另一个金属原子。配位对象改变后，低 N 指向的材料状态会发生转移，位点归属也随之改变。
平均 N 与位点混合
低配位数可来自孤立的 M-Nx 位点，也可来自纳米颗粒表面原子、缺陷边缘、孔道限域或多种位点混合。EXAFS 拟合得到的是全样品平均 N，少量团簇被大量 M-N 位点稀释后，M-M 壳层振幅会减弱。团簇比例越低，平均壳层越容易变浅。
金属负载量升高时，M-N 壳层、M-M 壳层和白线强度会一起变化。单个低第一壳层 N数值，会覆盖表面颗粒、低配位边缘和孤立位点。此时样品制备、负载量和参考相都会改变拟合含义。

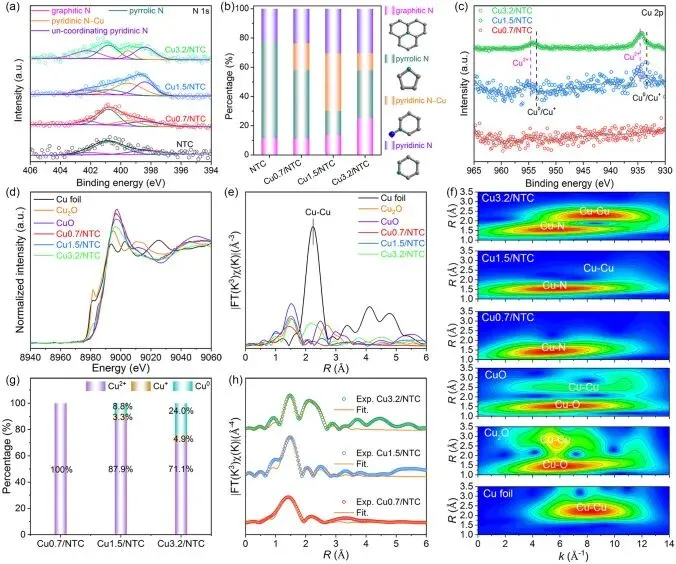

负载量系列样品的 FT-EXAFS 与 WT-EXAFS能区分轻元素配位和金属-金属散射。低配位数的含义由路径归属决定，M-N 低代表第一壳层配位减少，M-M 弱代表金属近邻数量较少。
在多位点材料中，平均 N 会把孤立位点、双原子位点和小团簇合成一个数。若拟合表仅列一个总 N，文章还应列出路径分量、参考样品和金属含量，否则低配位数只能作为局域结构线索。结构命名仍以具体壳层为准。
M-M 路径来自金属原子之间的散射。孤立单原子样品中，M-M 壳层弱或缺失，M-N、M-O 等配位占主导；团簇样品中，M-M 信号开始出现；颗粒样品中，M-M 壳层增强并接近金属箔。金属箔常作为高配位参照。
WT-EXAFS 对 k 空间分布更敏感，重元素 M-M 散射常位于较高 k 区域，轻元素配位位于较低 k 区域。低 R 峰、高 k 强度、拟合 N和参考样品并列限定 M-M 壳层的归属。不同散射体在 k 空间留下不同强度分布。

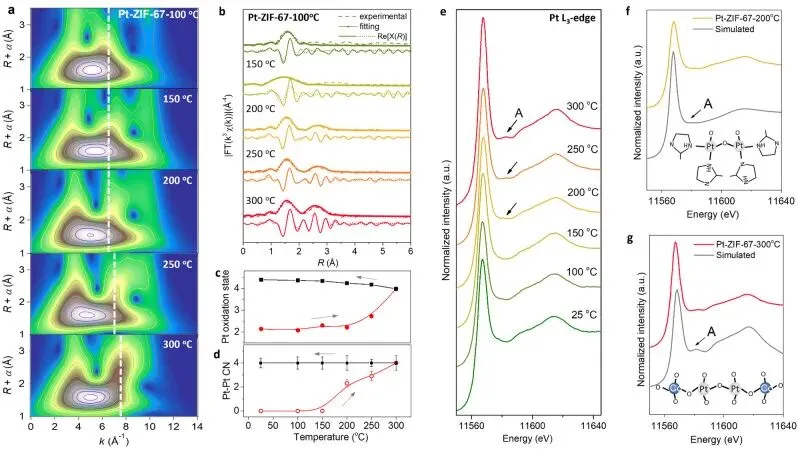

热解、还原或电化学偏压下，金属原子从隔离位点转向邻近位点时，M-M 配位会抬升。低配位数仍可存在，但材料状态已从孤立原子转向小团簇或近邻双原子状态，谱峰形貌随温度或电位变化。动态过程会改变金属近邻数量。
颗粒表面原子也有低配位环境，但它们保留大量金属近邻。因而低配位数与高分散之间少一层必然绑定，M-M 路径才是团簇和颗粒的重要分隔信号。
HAADF-STEM 记录有限视野内的高 Z 原子亮点，EDX 映射记录元素在微米或纳米尺度上的分布，EXAFS 记录吸收原子周围壳层平均值。显微空间、元素分布和局域配位具有不同采样范围。三类信号对应不同实验窗口。
单原子分散要求显微视野内无可分辨颗粒或团聚，元素映射均匀，且 XAS 中 M-M 壳层弱。任一信号缺口都会让分散状态归属变窄，尤其在低含量、非均匀载体和多金属样品中。空间视野与壳层平均属于两类信号。前者给局部区域，后者给吸收原子集合。
强度线形能辅助识别孤立亮点，EDX 映射能排查局部富集，EXAFS 能给出M-N 与 M-M 的平均比例。三类信息对同一材料的描述互补，低配位数只占其中一个坐标。
对于重金属单原子，HAADF-STEM 的亮点具有高对比；对于轻元素载体、低负载量样品或厚区样品，视野选择会影响颗粒检出率。多视野统计和元素映射能减少局部视野偏差。空间均匀性仍需多个区域支撑。
工作态中，吸附物、氧化态、载体缺陷和电位会改变第一壳层配位。M-N 键可断裂，M-O 或 M-adsorbate 配位可增强，邻近金属原子可形成 M-M 壳层。配位数变化记录局域壳层，分散状态变化记录金属原子空间重排。两类变化在同一原位谱中并行变化。

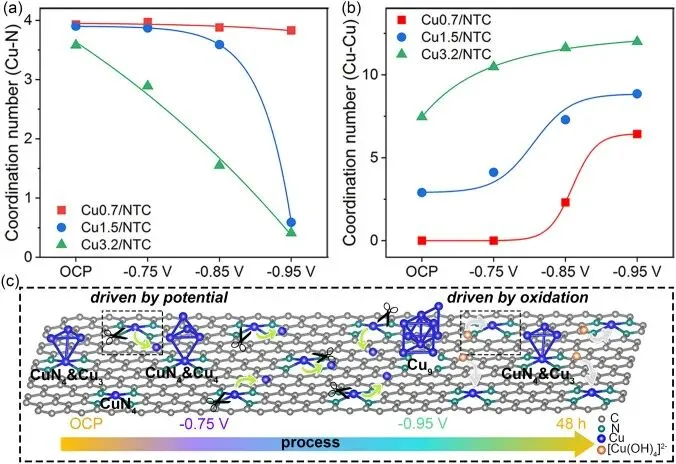

电位驱动的 Cu-N 与 Cu-Cu 配位数变化能把局域重整写成一条时间序列。M-N 下降并伴随 M-M 抬升时，材料状态从孤立位点转向团簇化或金属化片段；M-N 改变而 M-M 仍弱时，更接近配体交换或氧化态变化。两条路径的相对强度决定结构归属。

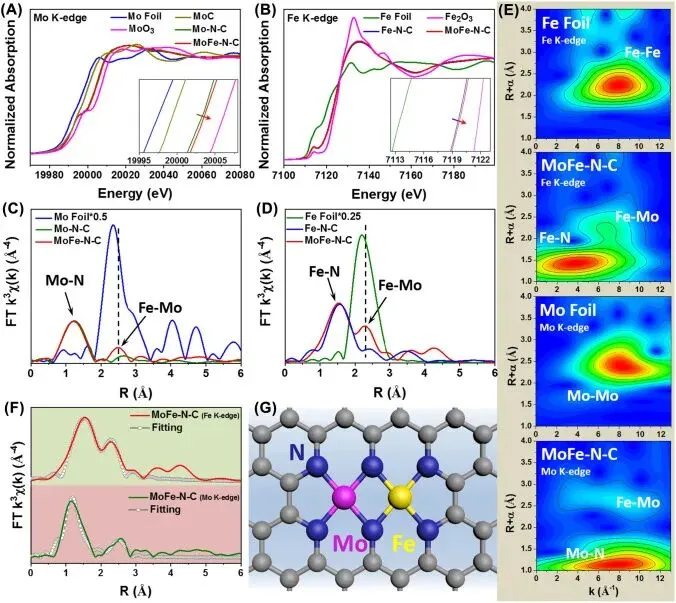

多金属单原子或异核双原子体系还会引入 M1-M2 路径。Fe-Mo、Co-Fe、Pt-Au 等结构中，低配位数仍可伴随金属原子彼此邻近，还涉及异核金属近邻、配体桥联和载体锚定位。
低配位数与高分散之间没有一一绑定。读取顺序可写成：配位对象、M-M 路径、显微空间分布、工作态漂移。低 N 是局域结构信号，单原子分散是材料状态，两者相交，却不重合于同一指标。
