1 研究背景与内容介绍
1.1 研究背景
静设备作为石化、化工、能源等工业领域的核心装备，其设计图纸审查工作直接关系到设备安全、工程合规性与项目经济性。以压力容器为例，图纸审查需覆盖条件信息、结构尺寸、制造技术要求、检验要求等核心维度，传统人工审查模式完全依赖工程师经验，存在三大核心问题：一是审查效率低，大量项目信息、上游条件存在多源头重复对比核查的情况；二是一致性差，不同工程师对规范条款的理解、控制尺度不一，导致审查标准不统一；三是经验传承存在壁垒，审查逻辑、项目实操经验多依赖工程师个人积累，以隐性知识形态存在，缺乏标准化、体系化的沉淀载体，难以实现高效传递与规模化复用【1-4】。
1.2 研究意义
随着工业数字化转型加速，人工智能（AI）技术为解决上述问题提供了新路径。本项目开发的静设备图纸AI审查助手，通过“数据比对—逻辑审查—规范适配”功能的分阶段实现，可逐步替代重复性审查工作。其中，阶段1聚焦基础数据核验，验证AI技术在静设备图纸审查中的技术可行性；阶段2推进图纸信息的简单关联逻辑、基础要求、典型节点图的自动审查，提高AI应用占比，快速实现降本增效；阶段3适配国行标条款比选，负责图形审查，实现核心业务全覆盖，为行业提供可复制的“AI+人工”工程审查解决方案，并丰富工程数字化审查的技术体系【5】。上述策略具有重要的实践意义。
1.3 研究内容
本研究的内容主要包括：
1）技术架构设计，包括图纸解析层（OCR，即文本识别【6-8】）、算法层（特征分类、相似度匹配）和应用层（审查功能模块、交互界面）的三层架构搭建。
2）分阶段功能开发。阶段1完成基础界面、信息比对模块开发；阶段2实现简单逻辑关联、典型节点图审查模块构建。
3）设计“AI+人工”的人机协同审查模式，在保证审查精度和全面性的同时，逐步建立工程师对AI系统的信任度；同时，开发审查过程追溯功能，以便能够实时查看AI判定依据，提升系统透明度。
4）针对测试应用中发现的问题，提出功能优化方案。
2 静设备图纸AI审查核心技术基础
2.1 图纸解析与数据提取技术
图纸解析与数据提取技术包括文本识别（OCR）、表格信息结构化和图形特征提取。其中，文本识别（OCR）针对静设备图纸中的“模糊文本”进行优化，构建大量静设备图纸文本样本的训练集；表格信息结构化基于Transformer【9】架构的模型对表格进行识别，可自动提取数据表中的“项目名称、设计压力、材料牌号”等核心字段；图形特征提取则针对节点图和哑图，先提取图形中的“焊缝结构、法兰厚度”等关键特征和参数，再与标准图和数据表进行比对。
2.2 审查规则体系构建
审查规则体系构建包括逻辑推理规则的构建和案例参数化。其中，逻辑推理规则的构建是指构建IF-THEN规则，如“IF 介质特性为极毒OR高毒 THEN A、B类焊接接头应进行100%无损检测（RT/UT/TOFD）”等基础逻辑规则；案例参数化则是将防范案例库中的各类问题转化为设计过程中的某些特定参数指标的控制，通过对设计指标进行智能审查，达到避免“错漏碰缺”的目的。
3 静设备图纸AI审查助手分阶段开发
3.1 第一阶段开发基础信息比对模块
基础信息比对模块作为AI审查助手开发第一阶段的核心功能，其设计目标是通过AI技术赋能，实现图纸中项目现场信息、上游条件、统一规定等基础信息的审查流程智能化，解决传统人工审查中基础信息匹配效率低、误差率高、流程协同性差等工程痛点。
3.1.1 审查助手界面设计与交互优化
界面设计以“AI应用+工程师友好”为核心原则，采用模块化布局实现审查点管理与审查文件管理的功能分区，充分发挥AI技术在信息识别、匹配、呈现环节中的应用价值，同时兼顾工程师操作习惯，提升人机协同审查效率。

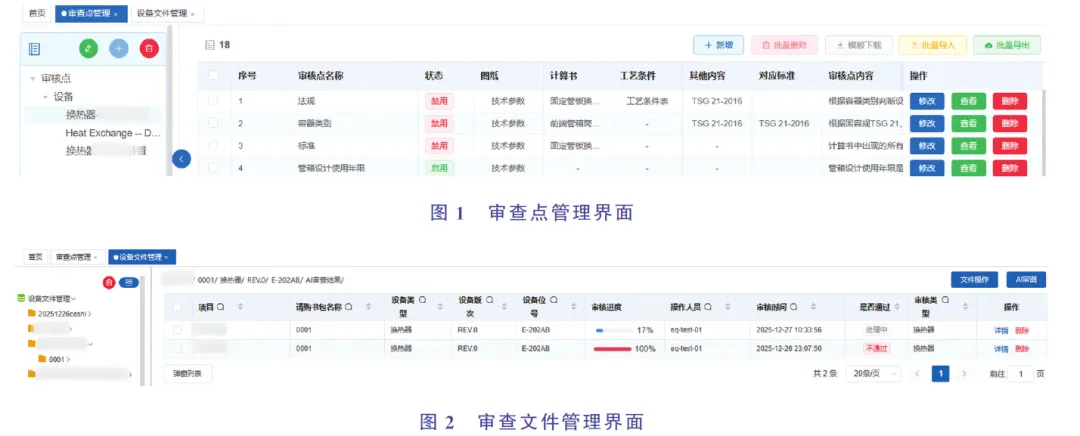

审查点管理界面（见图1）采用二级分类架构（设备类型/审查点名称）实现审查规则的系统化管理，AI技术在此环节的核心作用是支持审查点的智能化配置与批量处理。界面右侧功能区同步展示审查点核心属性（是否启用、数据来源、审查内容等），通过对数据来源进行智能分类（设计条件、计算书、其他内容等），提高AI比对的准确率，同时为后续更复杂的审查逻辑匹配奠定基础。
审查文件管理界面（见图2）以五级分类体系（项目名称/请购包名称/设备类型/文件版次/设备位号）实现审查文件的结构化管理，将AI技术的核心赋能体现在文件处理、信息识别与结果呈现的全流程中。
通过简化工程师操作流程，强化人机协同效率。具体表现为：

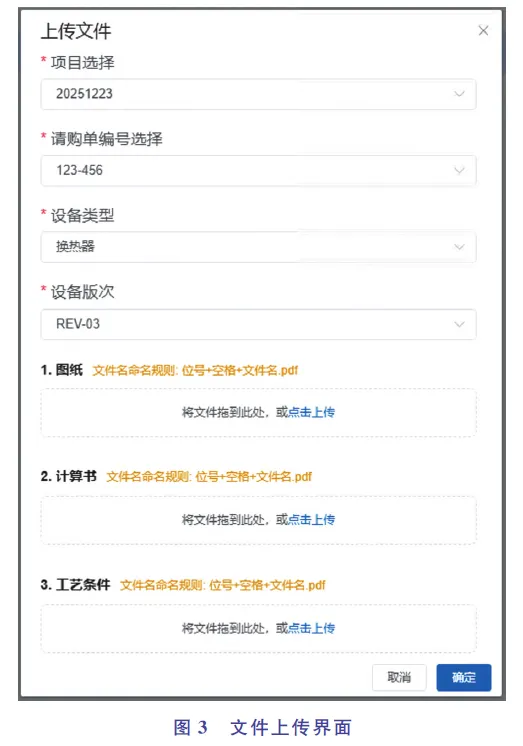

1）AI支持文件批量处理，自动完成审查文件资料的分类归档，减少人工整理工作量（见图3）。
2）审查点的个性化配置与批量迭代功能。AI根据不同项目、不同设备类型的审查需求，支持审查规则的灵活调整与批量导入导出，实现审查逻辑的快速适配。

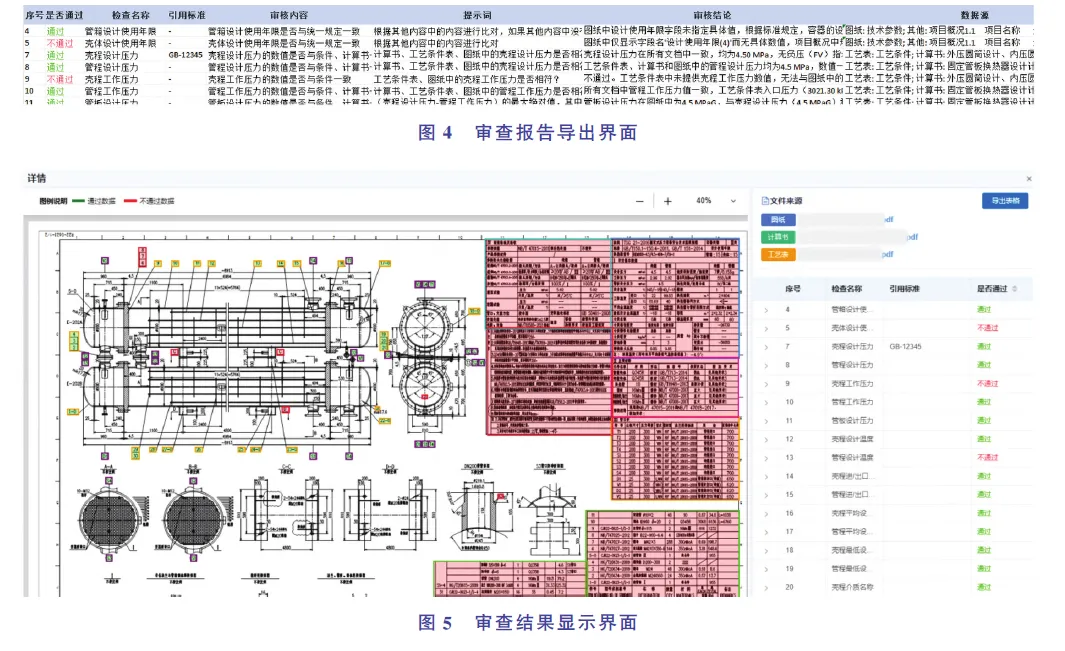

3）审查报告一键生成与导出，系统自动整合审查结果、提取关键数据、梳理问题详情，并生成各审查点在多版图纸中的识别准确率统计报表，最终输出标准化审查报告。该功能不仅可作为后续审查逻辑迭代优化的核心依据，还能有效解决传统人工编制报告耗时冗长、格式杂乱不一的问题（见图4）。

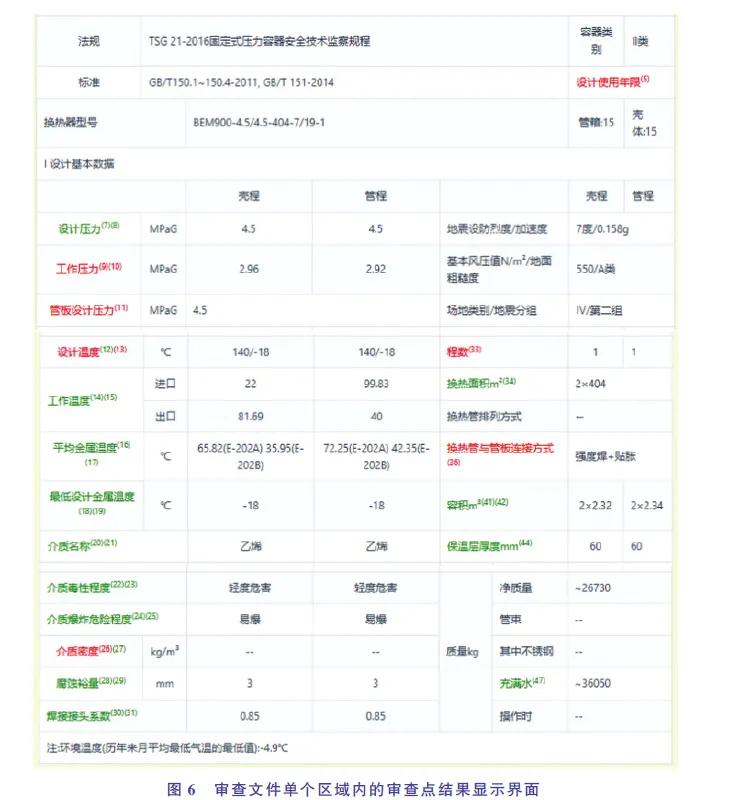

4）可视化交互反馈。AI将识别结果与审查结论通过色彩标注、分区展示等方式直观呈现，为工程师通过详情页快速定位问题区域提供支持，同时提供对未识别区域的人工手动标注功能，帮助工程师快速识别AI审查区、人工审查区，实现“AI识别+人工精准复核”的高效协同模式（见图5~图6）。
3.1.2 基础信息提取与自动比对模块实现
针对静设备图纸、数据表“格式多样、描述各异”的问题，模块采用分块识别和模糊标注处理两项关键技术加以解决：
1）虽然图纸、数据表、计算书、统一规定等文件“格式多样”，但其各自组成都相对固定，比如图纸可分图签、技术参数、管口表、物料表、技术说明等，通过对资料进行分块识别，细化审查点的来源，提高识别精度；
2）针对“操作压力=10 MPa”、“工作压力=10 MPa”等不同表述，构建关键词同义词库（如“操作压力”、“工作压力”），采用模糊标注处理，通过语义匹配实现字段正确识别。
3.1.3 开发效果初步验证
选取6个实际工程项目中的166台换热器设备作为测试样本。测试团队由4名资深工程师（平均从业经验5年）组成，采用传统纸质图纸人工审查和AI辅助审查模式进行对比测试。针对第一阶段AI辅助审查（AI初筛+人工复核）的审查点（每台设备图纸150个），采用传统纸质图纸审查方式进行复审，并分别记录两种方式消耗的人工时长和问题识别数量。
对比结果显示，采用人工审查方式时，单台设备图纸150个审查点的平均耗时为90 min，而采用AI辅助审查模式时，平均耗时为30 min，人工工作量减少66%，效率提升显著。
3.2 第二阶段开发专项审查拓展功能
3.2.1 过往案例审查点梳理与规则转化
将过往案例梳理为设计过程中的结构化参数或特征指标，并作为图纸审查点设置在AI审查助手中。以吊耳与破风圈的干涉问题为例，将吊耳外伸高度和破风圈高度作为设计控制点，在审查图纸时，设定吊耳外伸高度高于破风圈高度150 mm，以此作为图纸审查点即可避免二者相互干涉的情况发生。
3.2.2 典型技术要求合规性检查模块开发
模块构建“参数提取—规则匹配—结果判定”三步流程，具体如下：
1）参数提取。自动提取待审查图纸中的“介质毒性、设计压力、设计温度、材料牌号”等关键参数。
2）规则匹配。根据提取的参数匹配超过200条审查规则中的对应条款，如“介质毒性为高度或极度”匹配“须采用整体补强”规则。
3）结果判定。仍以第2）条中的匹配结果为例，对于“介质毒性为高度或极度”的设备，若图纸或计算书中出现“补强圈”，则判定为不通过，生成“设备补强结构不满足要求，须采用整体补强”的审查意见，并关联设计统一规定对应条款。
3.2.3 典型节点图/哑图识别与审查模块实现
针对静设备常用的“换热管-管板连接”、“拉杆连接详图”、“法兰、管板、筒体连接详图”等多种典型图，模块识别的实现方式分两步，具体如下：
1）典型图识别。通过对大量库存图纸中典型图进行人工标注、AI训练，以及AI辅助审查模块项目应用过程中的人工修正标识，提高典型图的识别率。
2）参数比对。提取典型图中的参数，并分别归入对应的参数表，与计算书或设计条件中的参数进行比对。
4 第三阶段规划与行业应用展望
4.1 国行标智能审查模块开发规划
国行标等标准中复杂逻辑审查是静设备图纸审查的核心环节，第三阶段将重点突破“标准结构化+智能匹配”技术，具体如下：
1）国行标结构化拆解。选取与企业核心业务相关的主要国行标（TSG 21—2016、GB/T 150.1~150.4—2024、GB/T 4732.1~4732.6—2024等），组建由“标准制定专家+项目工程师+AI算法工程师”组成的专项团队，采用“条款拆解—属性定义—逻辑编码”三步法，将标准条款转化为结构化数据。例如，将GB/T 4732.4—2024中的“疲劳评定免除准则”条款拆解为“适用范围（有循环工况）、判定条件（循环工况中开停车次数、整体结构、压力波动幅度与设计压力比值大于20%的压力循环次数、温度波动情况等）【10】、不通过后果（补充疲劳计算）”。
2）标准更新机制。建立紧跟国行标更新的审查模块更新机制，实时跟踪标准修订信息，支持结构化条款的快速更新，确保审查模块中审查标准的时效性。
4.2 行业应用前景
本项目的技术成果可进一步拓展，构建“AI审查+数字孪生”融合生态。AI审查助手提取的图纸结构化数据（如尺寸参数、材料信息、结构特征）可作为静设备数字孪生模型构建的基础数据，减少数字孪生建模的人工数据录入工作量和准确率；待本项目第三阶段的目标完成后，可总结形成静设备图纸AI审查应用规范，涵盖规则库构建、测试方法、人机协同原则等内容，为行业提供标准化解决方案，推动“AI+人工”工程审查技术的普及应用。
5 结论与展望
5.1 研究成果总结
本研究围绕静设备图纸AI审查助手项目三阶段实施路径，取得了以下核心成果：
1）技术成果。完成了“条件信息比对（第一阶段）+简单逻辑与图形审查（第二阶段）”功能开发，构建了审查规则库，并开发了基于“OCR文本识别+特征匹配+规则校验”的一体化技术方案，验证了AI技术在静设备图纸审查中的可行性。
2）应用成果。实际测试结果显示，相较于人工审查，采用AI审查助手对单台设备图纸进行审查，平均用时可缩短60 min，初步实现了“降本增效”目标，并可为后续优化提供方向。
3）方法论成果。提出“分阶段落地+人机协同+持续迭代”的AI审查项目实施方法论，解决了技术落地过程中的精度不足、信任度低、兼容性差等关键问题，为同类项目提供了可复制的实施路径。
5.2 不足之处与改进方向
本研究仍存在以下四方面的不足：
1）复杂逻辑、图形的审查能力不足，目前仅能处理“直接关联”的简单逻辑和简单节点图/哑图问题，无法处理“多参数耦合关联”问题（如压力、温度、材料共同决定焊接结构），需进一步提升算法的逻辑推理能力；
2）工程师对AI审查结果持怀疑态度，倾向于重新人工核对所有问题，导致“AI+人工”模式的效率优势无法充分发挥，主要原因是AI判定依据不透明、存在误判问题；
3）非标设备适配性差，针对“异形结构”、“特殊材质”的非标静设备，还需扩充非标设备样本库；
4）由于国行标中存在“模糊关联”（如“根据其经验能证明不需要”）条款，现有模块无法准确判断，因此对其语义的理解精度待提升。
针对上述不足，确定了以下改进方向：
1）优化算法，构建“参数-结构-标准”的关联图谱，提升多参数耦合逻辑审查能力。
2）记录每条问题的AI识别过程，使工程师可实时查看判定依据，确保审查过程可追溯；同时，采用渐进式应用模式，将AI审查结果分为“高置信度（准确率≥98%）”、“中置信度（90%≤准确率<98%）”、“低置信度（准确率<90%）”三类，工程师可优先复核低置信度问题，逐步建立信任；此外，系统还可建立误判反馈机制，支持工程师对AI误判问题进行标记，由系统自动收集误判样本并加入训练集。
3）进行样本扩充，即在项目应用过程中不断持续收集非标设备图纸结构标注样本用于模型训练。
4）探索“规则引擎+大语言模型”混合架构，利用规则引擎处理明确条款，模糊条款则由大语言模型进行处理，实现技术融合与优势互补。
5.3 未来研究展望
未来研究可从多个维度进行深化和拓展，推动静设备图纸AI审查技术的迭代升级与行业深度融合，具体方向包括：
1）进行多类型静设备全场景适配研究，突破现有技术仅针对换热器、容器等特定设备的局限，逐步拓展至塔器、球罐等更多类型的静设备，实现不同结构、复杂度图纸的精准审查；
2）研发跨领域审查融合技术，推动图纸审查与工艺设计、设备制造、运维管理等环节的数据互通与协同审查，构建全生命周期的数字化审查体系；
3）提升智能学习与自迭代能力，引入强化学习、迁移学习等先进算法，实现系统对新规范、新案例的自主学习与规则自动更新，减少人工干预；
4）构建行业级审查规则库与标准体系，联合行业协会与企业共建统一的审查规则数据库与技术标准，推动“AI+人工”工程审查模式的规范化、规模化推广。
