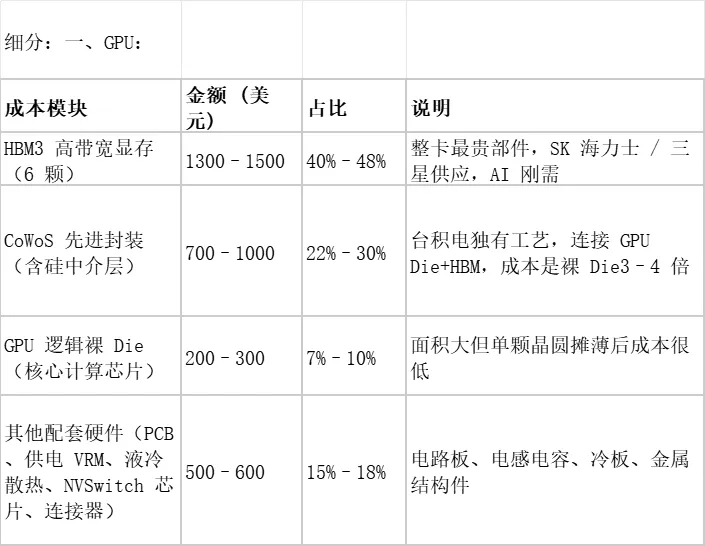

继续拆分利润最高的HBM3高宽带显存:
HBM3 全称 High,Bandwidth,Memory3，本质是垂直堆叠版的 DRAM 内存（显存），专门给英伟达 H100、华为昇腾 910 这类 AIGPU 使用；
1.最上层：8/12 片 DRAM 存储裸片（核心存储层）
2.最底层：Base 逻辑基片（底层控制芯片）
3.互连介质：Micro bump 微凸块（锡铜焊点）
4.封装外壳：GMC 特种环氧塑封料
HBM3 堆叠芯片 → 焊在硅中介层→ GPU 逻辑芯片也焊在硅中介层上 → 硅中介层再固定在 FCBGA 载板上，完成一整个 CoWoS 封装模组。
首先，
最上层：812 片 DRAM 存储裸片（核心存储层）

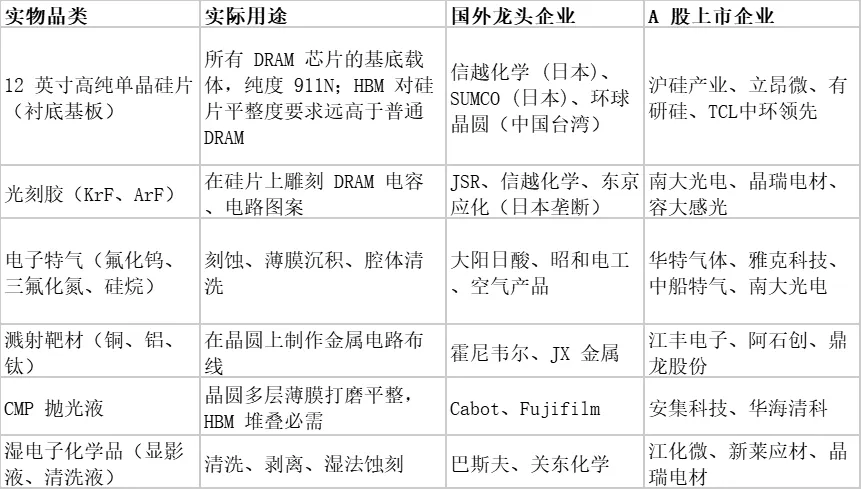

一上游 1：核心实物原材料（用来制造晶圆）

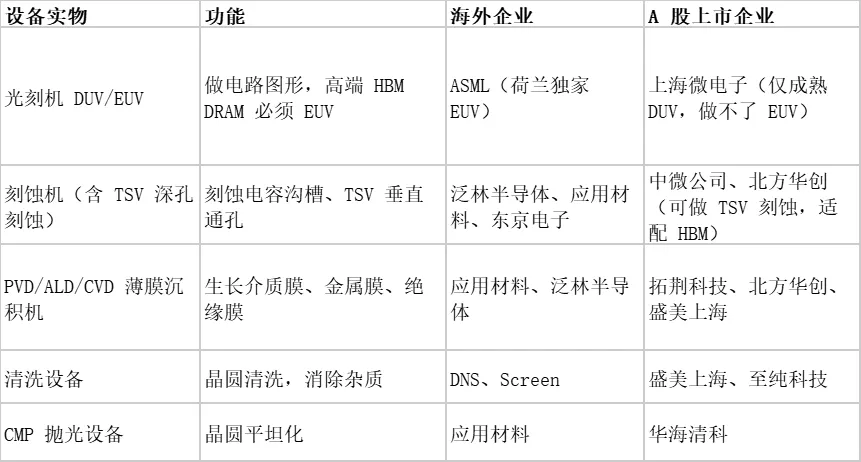

上游 2：半导体工艺设备（晶圆厂生产 DRAM 裸片的机器）
中游（DRAM 晶圆 IDM 原厂：生产 DRAM 裸片，核心环节）
实物成品：DRAM 裸片（晶圆划片之后的方形裸晶片，无外壳、无引脚）
1.海外上市企业（全球垄断，HBM 产能集中在这里，三巨头市占率 95%）
1）三星（韩国，上市）：DRAM 全球第一，HBM 产能占比约 40% 2）SK 海力士（韩国，上市）：HBM 龙头，HBM3/HBM4 产能占全球 50% 以上，英伟达 HBM 最大供应商
2）美光 Micron（美国，纳斯达克上市）：第三大 DRAM 厂商，AIHBM 加速扩产
4）南亚科技（中国台湾上市）、华邦电子（中国台湾上市）：只做普通 DDRDRAM，无法量产 HBM
2、国内企业（A 股无上市 DRAM 制造企业）
长鑫存储（CXMT，合肥，未上市）：国内唯一 DRAMIDM 厂商，可以做普通 DDR5、LPDDR5；暂时无法量产 HBM，制程受 EUV 设备限制，做不到 HBM 所需要的先进工艺。
兆易创新（603986，A 股）：仅做 DRAM 芯片设计，晶圆代工交给长鑫存储，自己不生产晶圆裸片。
目前能制造 HBM 级别 DRAM 裸片的只有三星、SK 海力士、美光三家
下游（DRAM 裸片之后的工序：TSV 打孔→垂直堆叠→HBM 封装，衔接 CoWoS）
8/12 颗 DRAM 裸片要做成 HBM 堆栈，还要再经过 TSV 硅通孔、微凸块电镀、堆叠键合、封装，之后再对接 CoWoS 硅中介层、FC/BGA 载板
BaseDie（逻辑基底裸片），一块方形硅基裸晶粒，不含存储电容，只做逻辑电路，放在 8/12 层 DRAM 存储裸片最底部，整套 HBM 堆叠的控制底座。

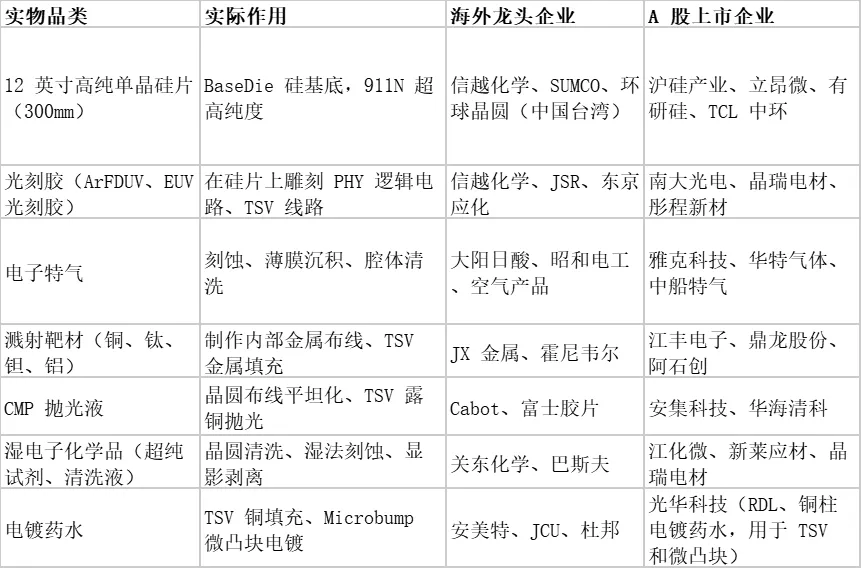

BaseDie 属于逻辑芯片，制造流程和 GPU 逻辑芯片几乎一致，只是电路功能不同，上游原材料、设备和逻辑晶圆完全一致。

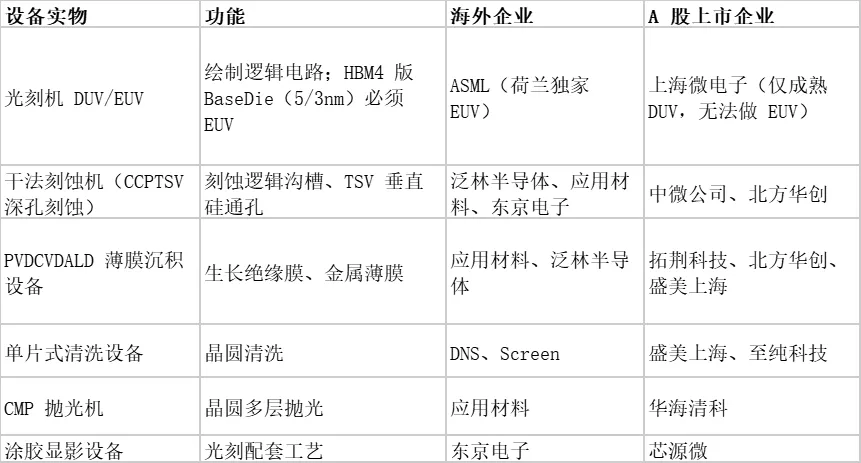

上游 2：半导体生产设备（制造 Base Die 晶圆）
互连介质：Micro/bump（微凸块，铜/镍/超低 α 锡焊点）
整套微凸块做在 DRAM 裸片、BaseDie 底面；通过高温热压键合，把上层 812 层 DRAM 芯片垂直堆叠，再把整套 HBM 堆栈焊接在台积电硅中介层（Interposer）上。 核心功能：实现层间电路导通、承担机械压力，是 HBM 堆叠的 “导电桥墩”；HBM3 微凸块间距仅 2040μm，精度要求极高，一旦出现空洞、凸点大小不均，芯片直接报废。

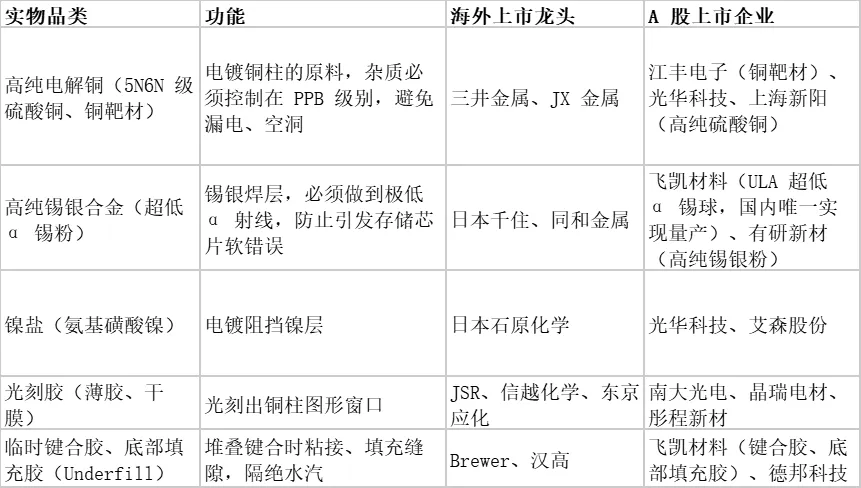

板块 2：电镀化学品（整条环节最核心的耗材，决定凸块良率）
1.电镀铜添加剂（铜柱整平剂、载运剂）：控制铜柱高度一致，杜绝高低差
2.电镀镍药水、电镀锡银添加剂
·海外龙头：安美特 (Atotech)、杜邦、日本石原化学，长期垄断高端 Bumping 电镀市场
·A 股上市公司：
1.光华科技：RDL、晶圆级 Bumping 微凸块电镀药水，铜柱 + 镀镍 + 镀锡全配方，已经导入长电科技、通富微电，用于 HBM 堆叠微凸块制程，是我们前面算力链条的一环。

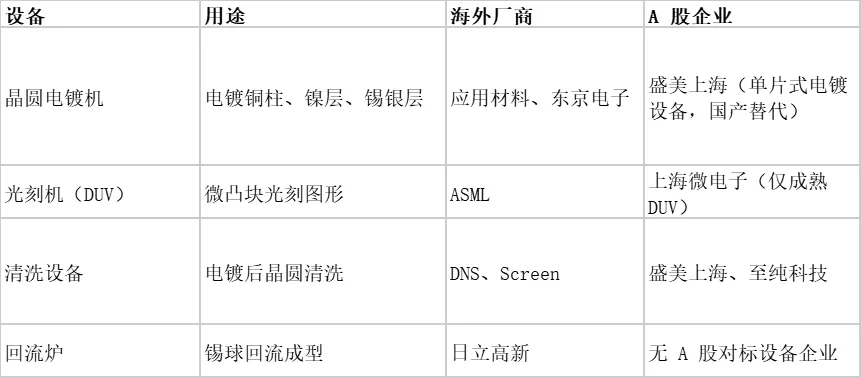

板块 3：上游生产设备（制作 Microbump）
封装外壳：GMC 特种环氧塑封料（GlassMicrosphereComposite MoldingCompound，颗粒型环氧模塑料）
外观为白色颗粒状热固性复合材料，由环氧树脂、固化剂、低α 球形硅微粉 / 球形氧化铝、玻璃微球、各类助剂混炼造粒而成。 HBM 堆叠完成后，通过模压工艺，完整包裹住 812 层 DRAM 裸片 + BaseDie+Microbump 微凸块，固化之后形成 HBM 芯片的保护外壳。

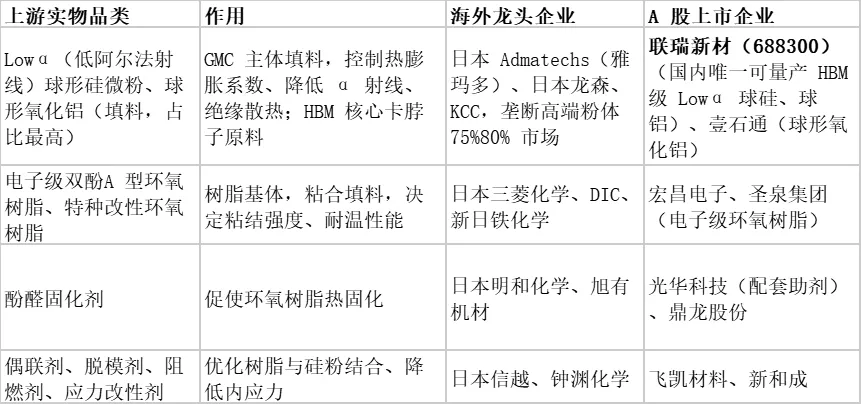

中游环节：GMC 塑封料生产制造（核心环节）
1、海外上市龙头（长期垄断高端 HBMGMC）
1.住友电木（Sumitomo Bakelite，日本上市）：全球第一，HBMGMC 市占率约 60%，英伟达 HBM3 的核心供应商；
2.Resonac（原日立化成，日本）：全球第二，HBMGMC 市占率约 35%； 两家日系企业合计垄断全球高端 HBMGMC 市场 95% 以上。
华海诚科（688535）：国内唯一实现 HBMGMC 量产的企业，全球第三家实现 HBM 级 GMC 量产，产品对标住友电木；已经通过 SK 海力士、长电科技、通富微电验证，用于 HBM3E、HBM4 封装，2026 年持续扩产，GMC 毛利率可达 40%50%。
（一）技术壁垒从高到低排序（壁垒越高、寡头垄断越强、国产化最难）
第1 梯队（最高壁垒，全球寡头垄断，A 股无法量产本体芯片）
1.DRAM 存储裸片（HBM 的 8-12 层存储晶圆）
全球仅三星、SK 海力士、美光三家能量产商用
BaseDie 底层逻辑基片
生产方：三星、SK 海力士、美光（自研），后续 HBM4 交由台积电代工；
毛利率：55%-70%；
第2梯队（第二层级壁垒：材料、专用化学品，A 股可以实现国产突破，寡头格局、认证周期 2-3 年）
1.Lowα 超低α 球形硅微粉、球形氧化铝（GMC 塑封料核心填料）
上市公司：联瑞新材（688300），国内唯一实现 HBM 级 Lowα 球形硅微粉、球形氧化铝量产企业。
毛利率：HBM 专用高端球形粉体毛利率 60%-65%，高于GMC 成品塑封料，在 A 股HBM 材料里利润率第一。
2.GMC 特种环氧塑封料（HBM 封装外壳）
上市公司：华海诚科（688535），国内唯一实现 HBMGMC 量产的企业，已经导入长电科技、太极实业（海太半导体）、SK 海力士供应链。
·毛利率：45%-50%，净利率约 20%。
3.Microbump 微凸块配套耗材（电镀药水、超低α 锡银焊料、临时键合胶、底部填充胶）
核心上市公司： 1）光华科技（002741）：Microbump 铜柱、镀镍、镀锡全套电镀药水，用于 TSV、晶圆 Bumping 工艺；毛利率 50%-58%，高端晶圆药水毛利远高于普通 PCB 药水。 2）飞凯材料（300398）：超低α 锡球、临时键合胶、底部填充胶；毛利率 42%-50%。
第3梯队（第三层级壁垒：Bumping 凸块代工 + HBM 堆叠封测，重资产、产能壁垒）
1.Micro/bump 晶圆凸块加工、HBM 堆叠封测（把 DRAM+Base/Die 依靠微凸块键合堆叠）
海外：台积电 CoWoS 产线、日月光、安靠；
A 股上市公司：太极实业（海太半导体，SK海力士合资）、长电科技、通富微电。
毛利率：封测行业整体 28%-38%，低于半导体材料赛道。
A 股能吃到利润最高、壁垒最强的赛道，集中在半导体专用材料（粉体、GMC 塑封料、电镀药水、锡球胶材），耗材属于复购型生意，一旦通过原厂认证，长期稳定放量、议价能力极强；
