这份是英飞凌专门讲 LLC 谐振电源怎么工作、一步步怎么设计,还拿了一台 250W、输入 33V、输出 400V 的样机完整举例,给做开关电源的工程师当实操指南。
先说说 LLC 电源最核心的工作逻辑。它靠谐振电感、谐振电容加变压器励磁电感组成谐振腔,靠改变开关频率调节输出电压。整个电路分四块:原边开关桥、谐振腔、高频变压器加副边整流、输出滤波电容。电压能不能升 / 降由三部分共同决定:原边桥的增益、谐振腔本身的增益、变压器匝比。

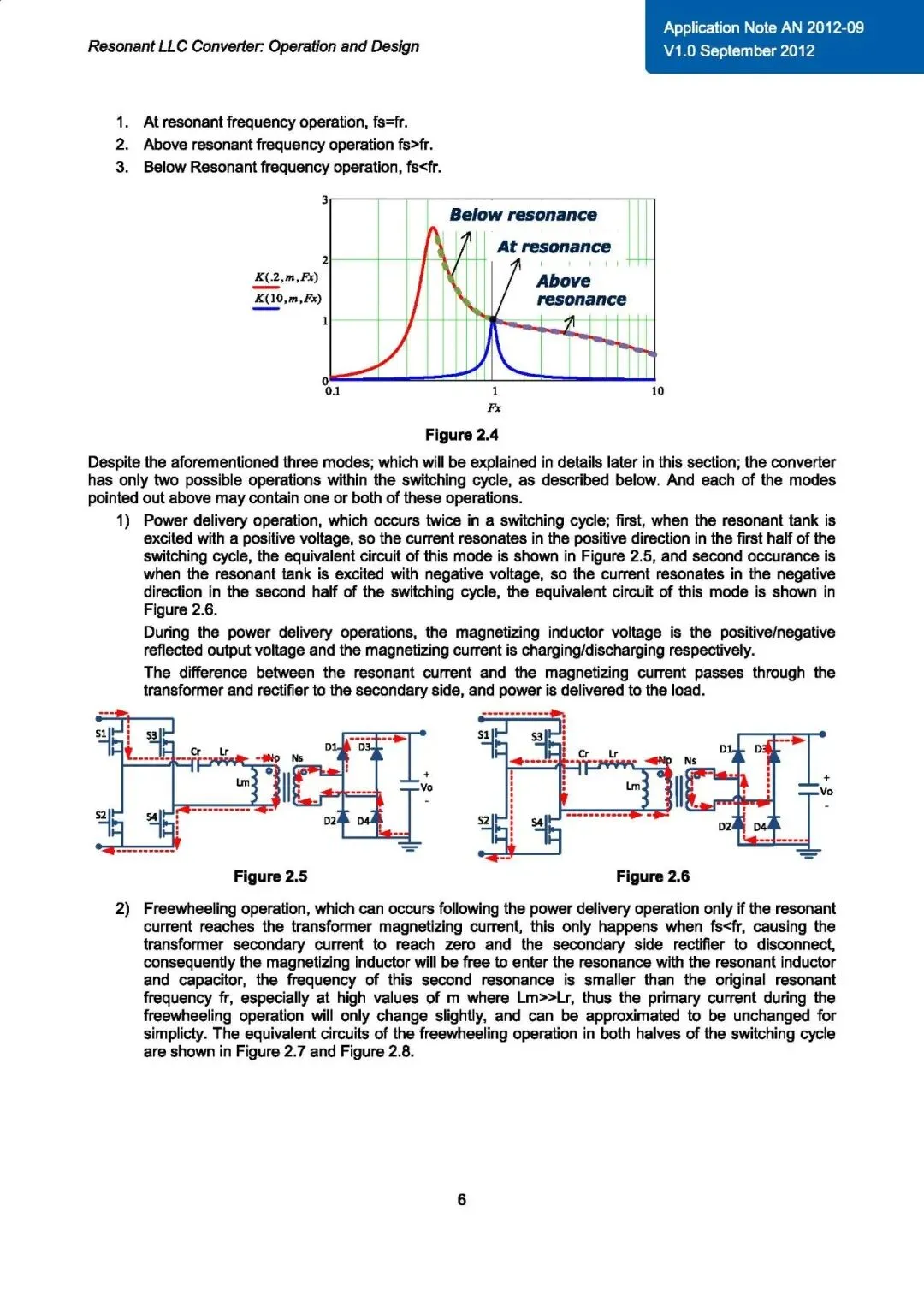

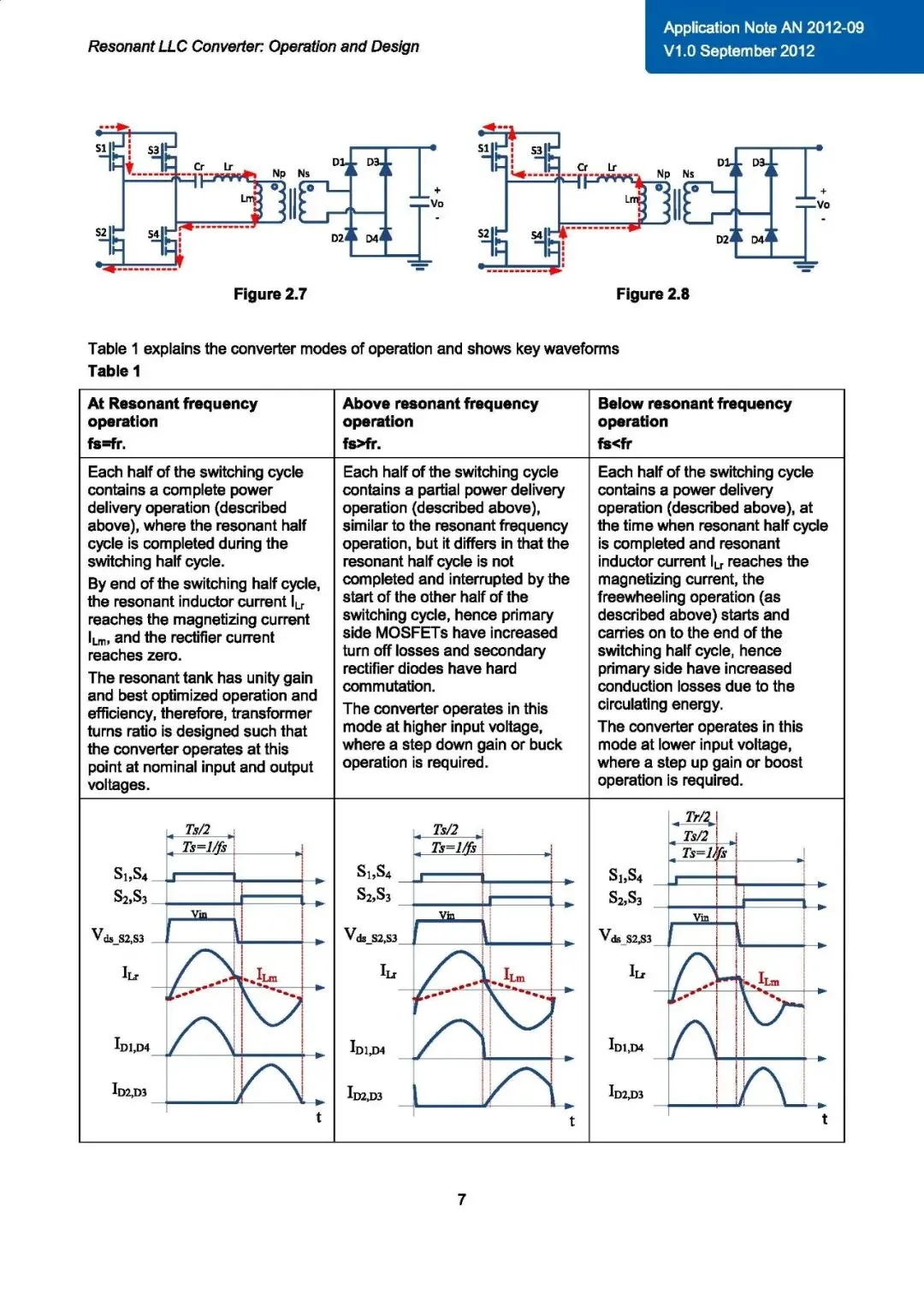

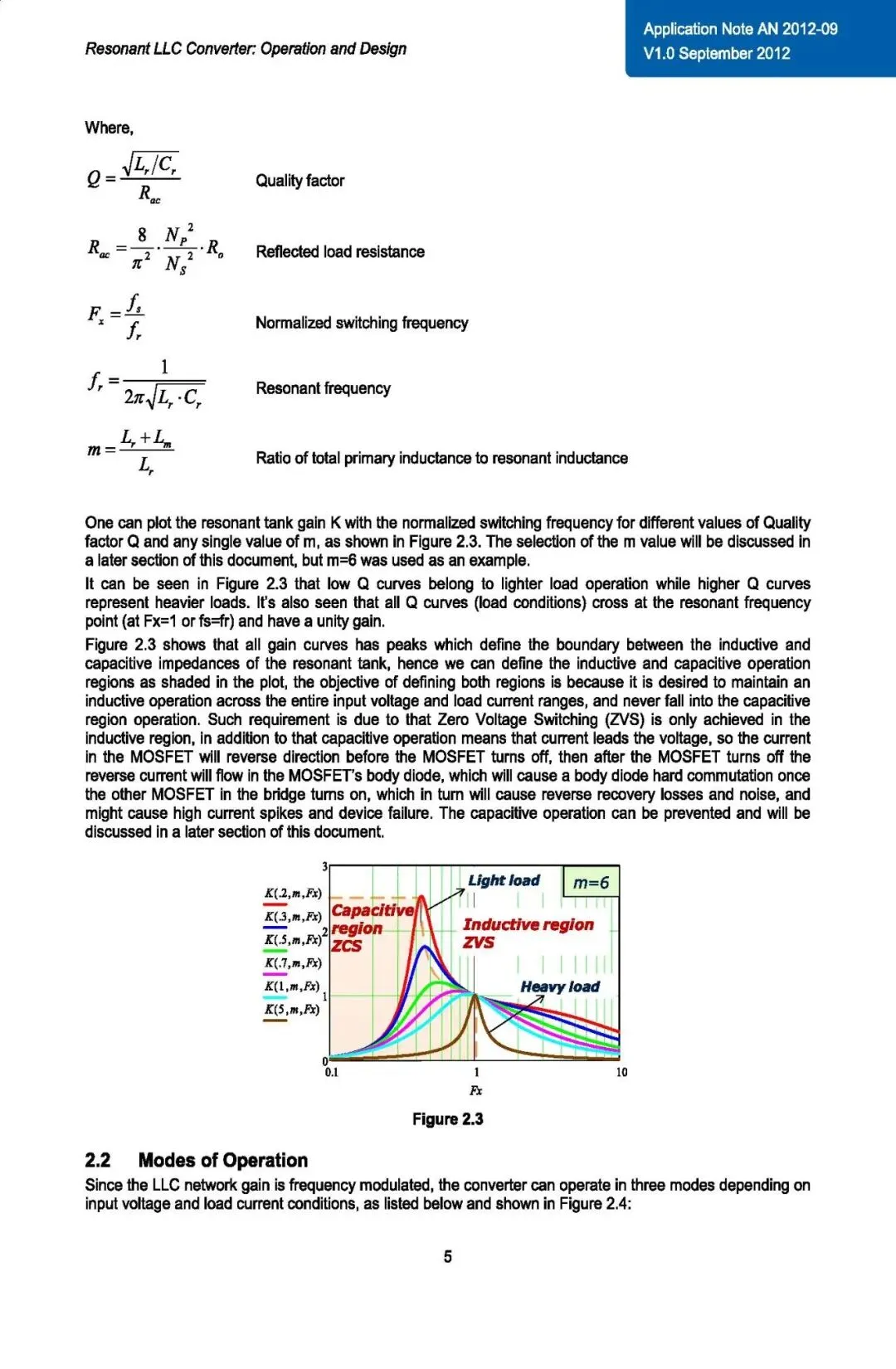

谐振腔有个关键特性:频率高于谐振点时电路呈感性,开关管能零电压开通,损耗小;频率低于谐振点会变成容性,开关管硬开关,二极管反向恢复会炸器件,所以设计首要目标就是保证全程工作在感性区间。负载轻重也会影响电路,满载时品质因数 Q 大,轻载 Q 很小,不同 Q 值对应不同调压曲线。

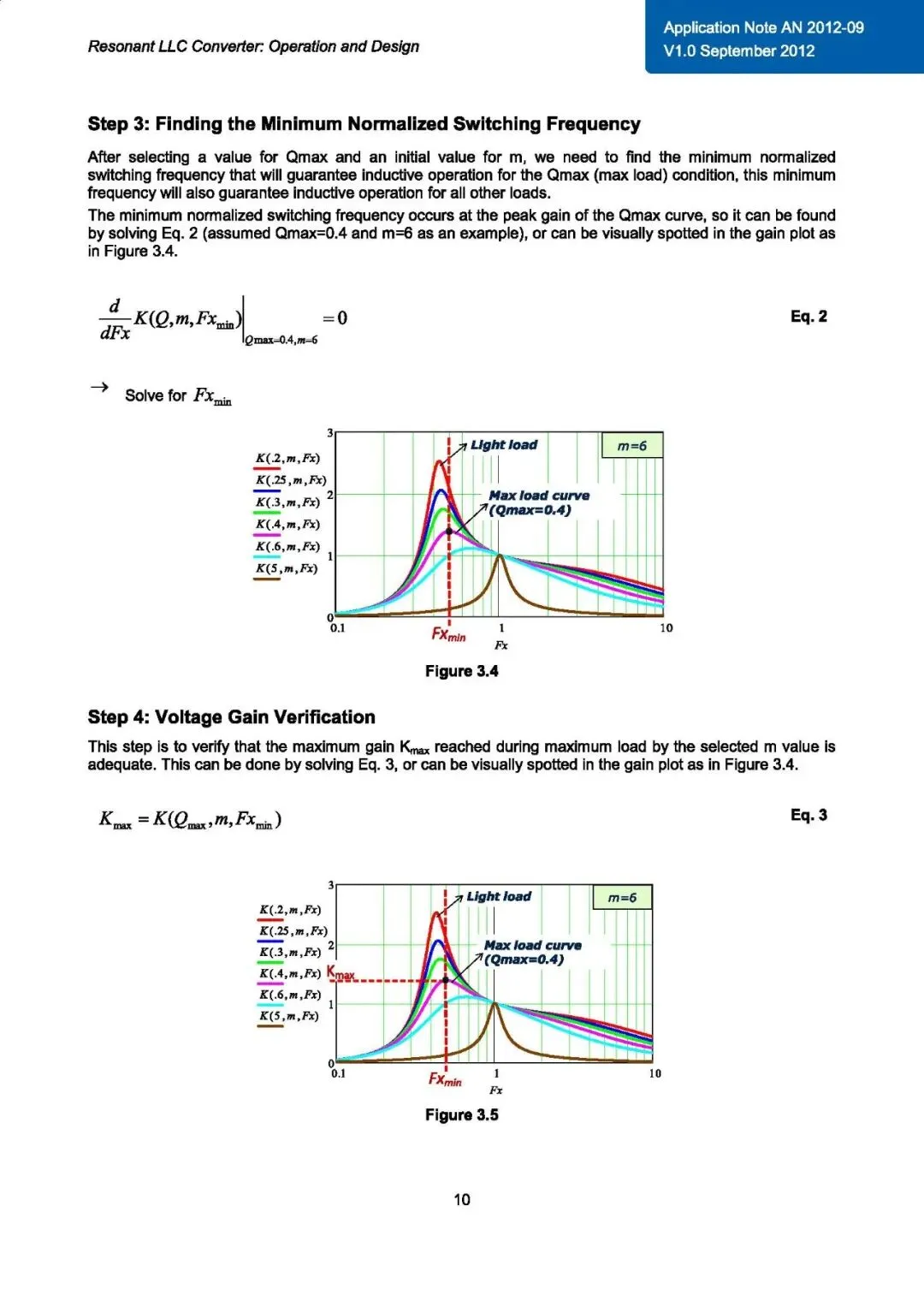

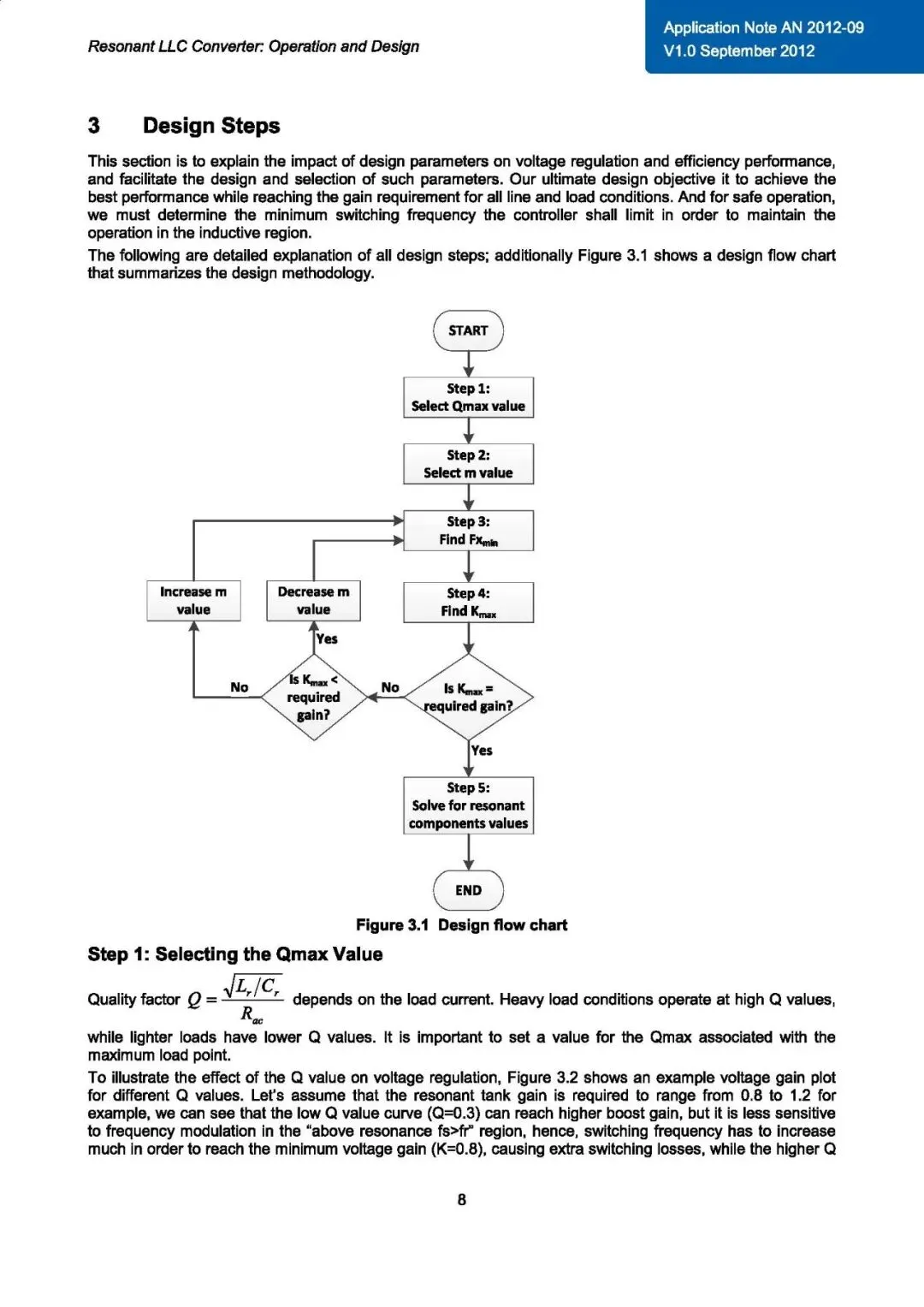

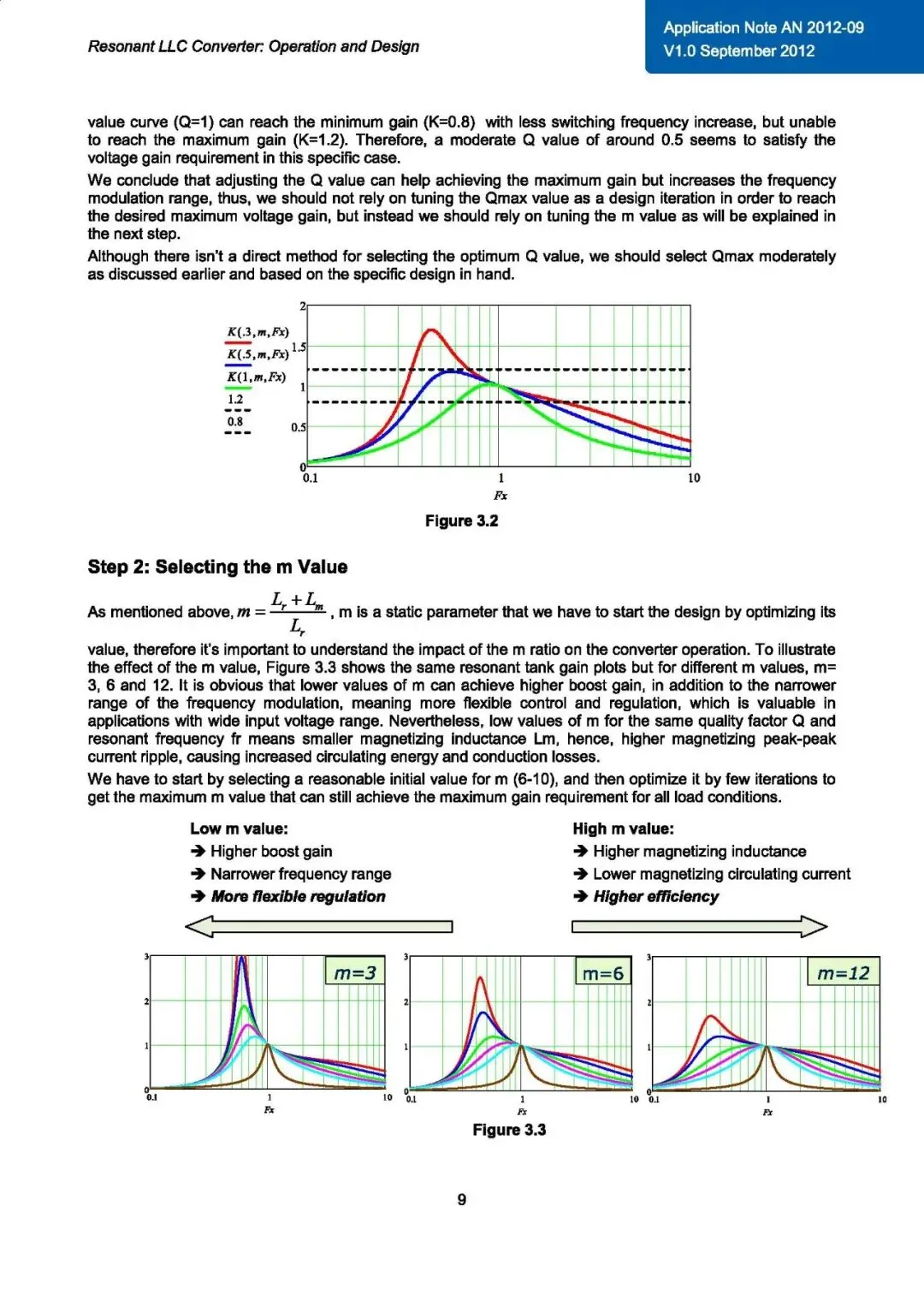

文档把整套 LLC 设计拆成了一套固定流程,不用瞎试参数。第一步先定满载下的最大品质因数 Qmax,Q 太大调压范围窄,Q 太小需要拉很高频率、开关损耗飙升,一般选 0.5 左右折中最合适;第二步确定励磁电感与谐振电感的比值 m,m 越小升压能力越强、调频范围窄,但励磁环流大、发热高;m 越大环流越小,但升压能力弱,常规先取 6~10 再微调;第三步算出保证电路不进入容性区的最低工作频率;第四步核对最低输入电压满载时的最大升压增益,确认参数能满足高低压全工况稳压;最后再反推谐振电感 Lr、谐振电容 Cr、励磁电感 Lm 具体数值。

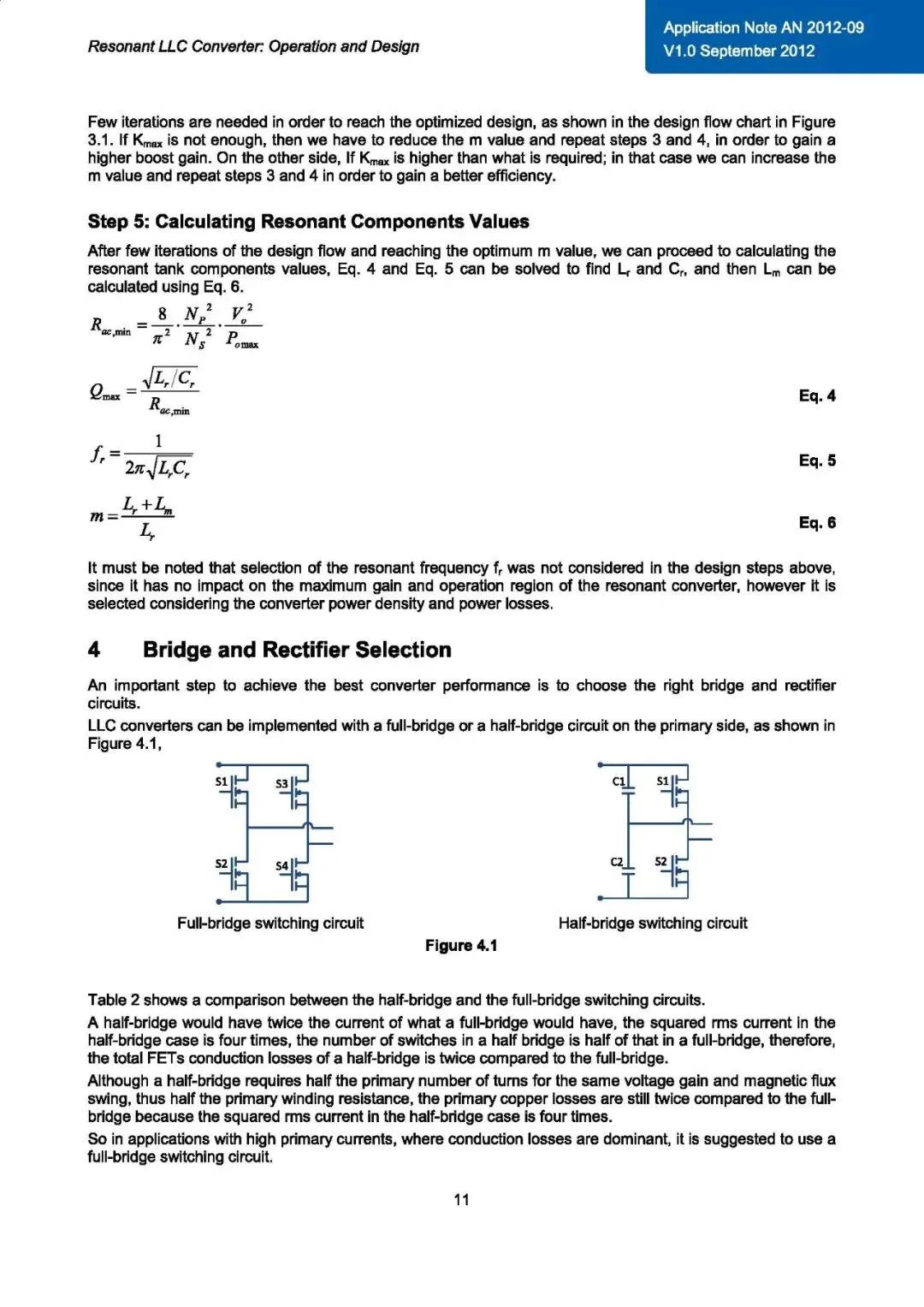

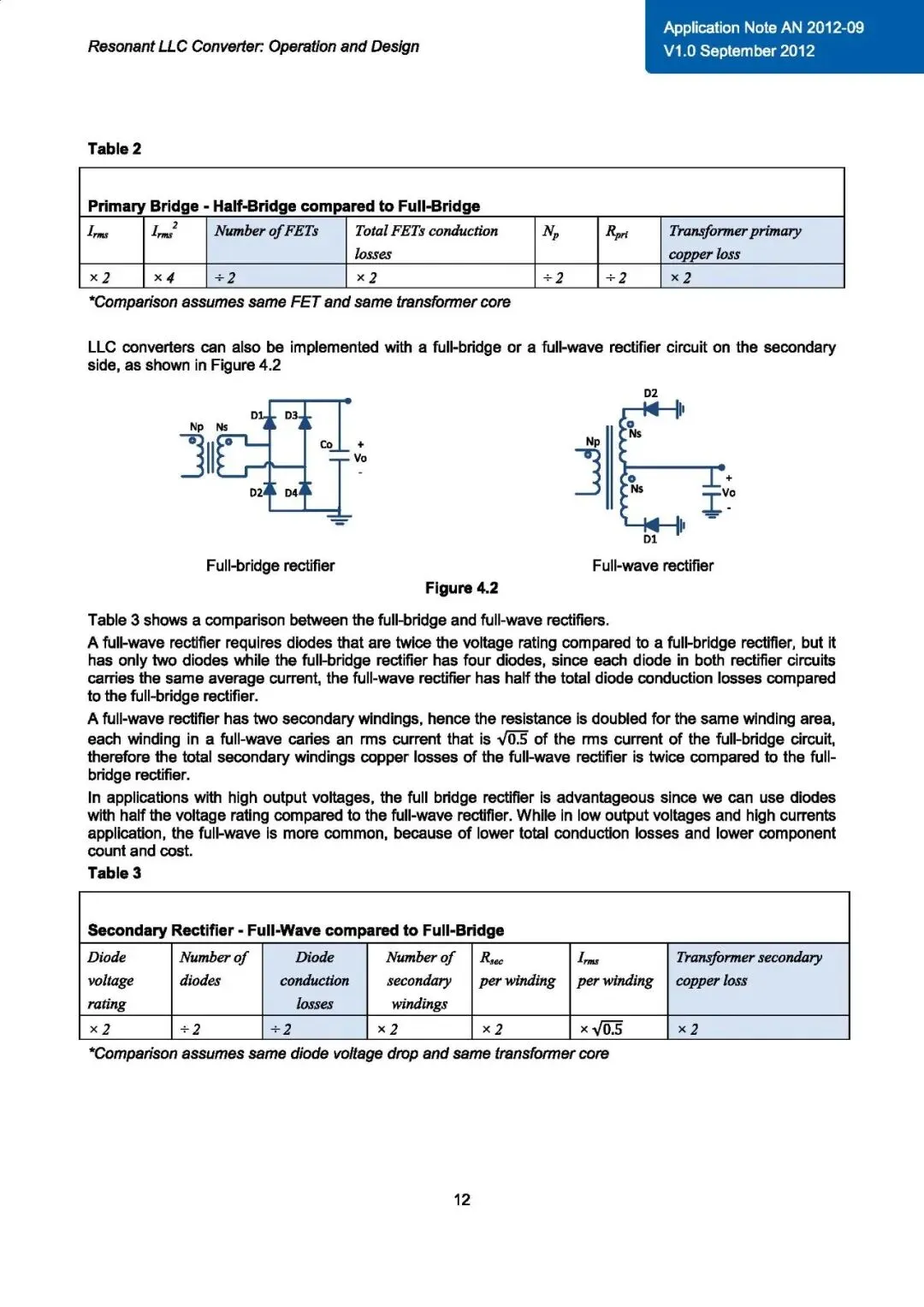

手册还对比了原边、副边两种拓扑怎么选。原边分全桥和半桥:半桥管子承受电压更低,但相同功率下变压器原边匝数要翻倍,导通损耗更大;副边整流分全波和全桥整流。低压大电流场景优先全波整流,只用两颗二极管,导通损耗低;高压输出用全桥整流,二极管耐压要求减半,器件更好选型。

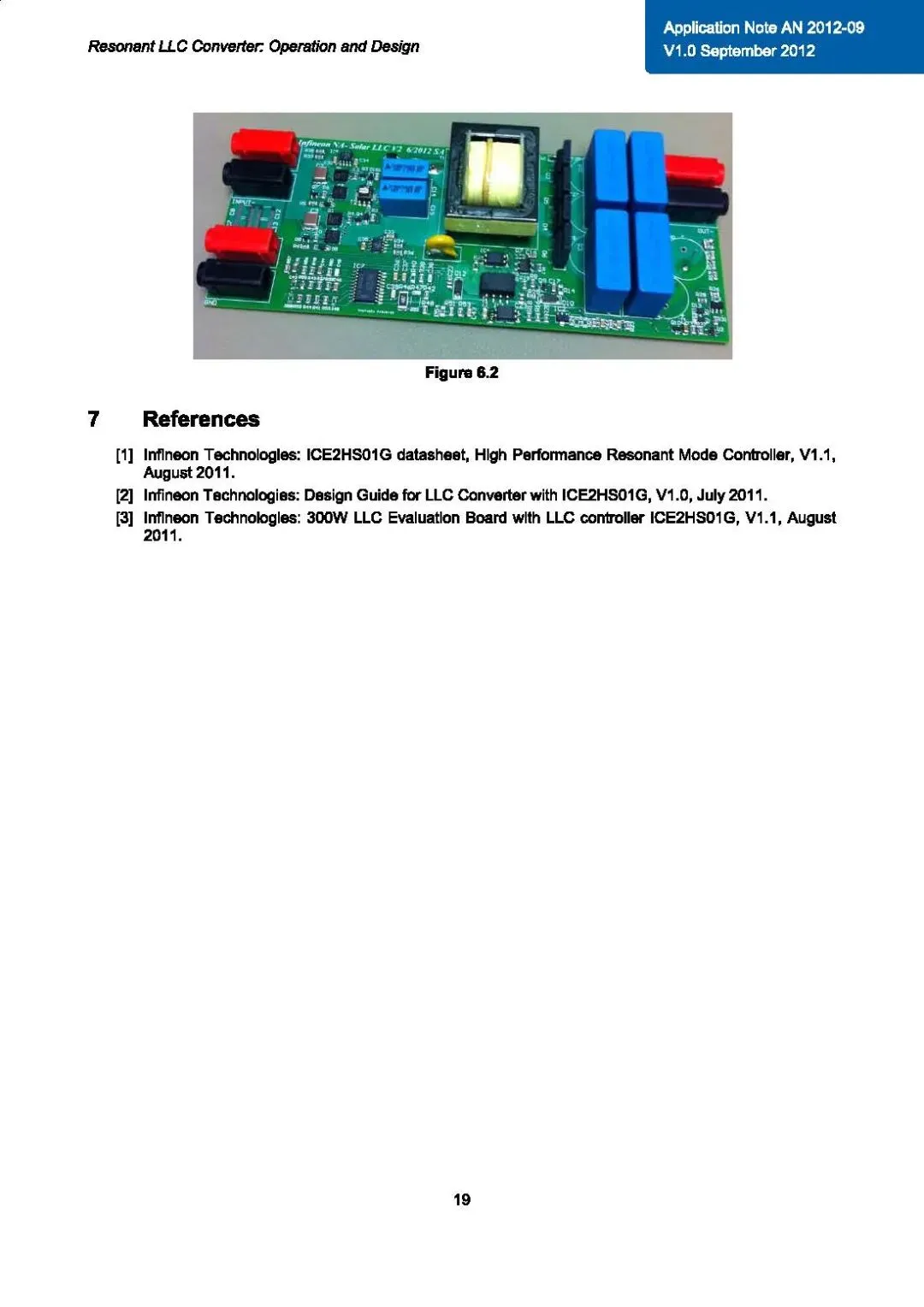

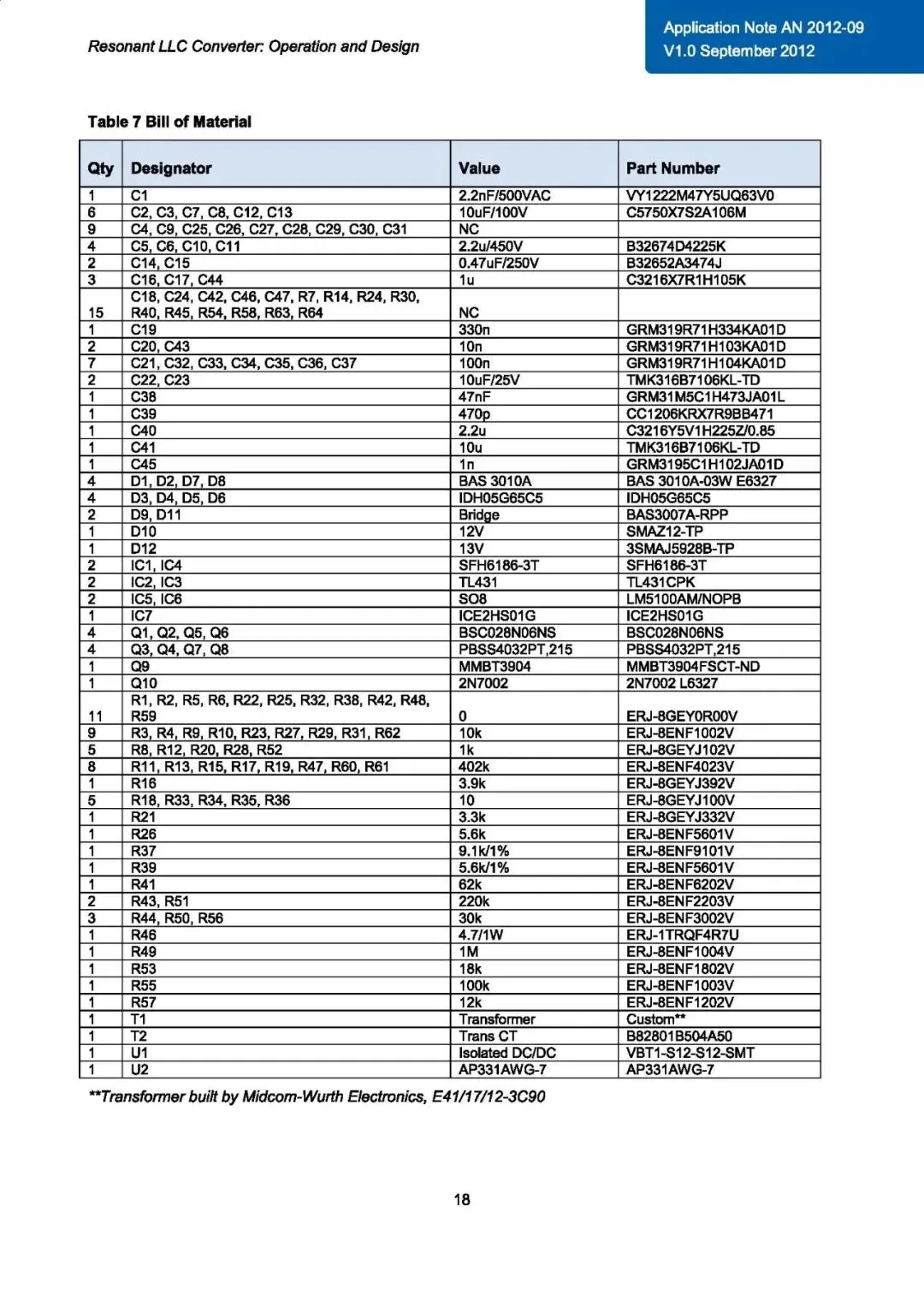

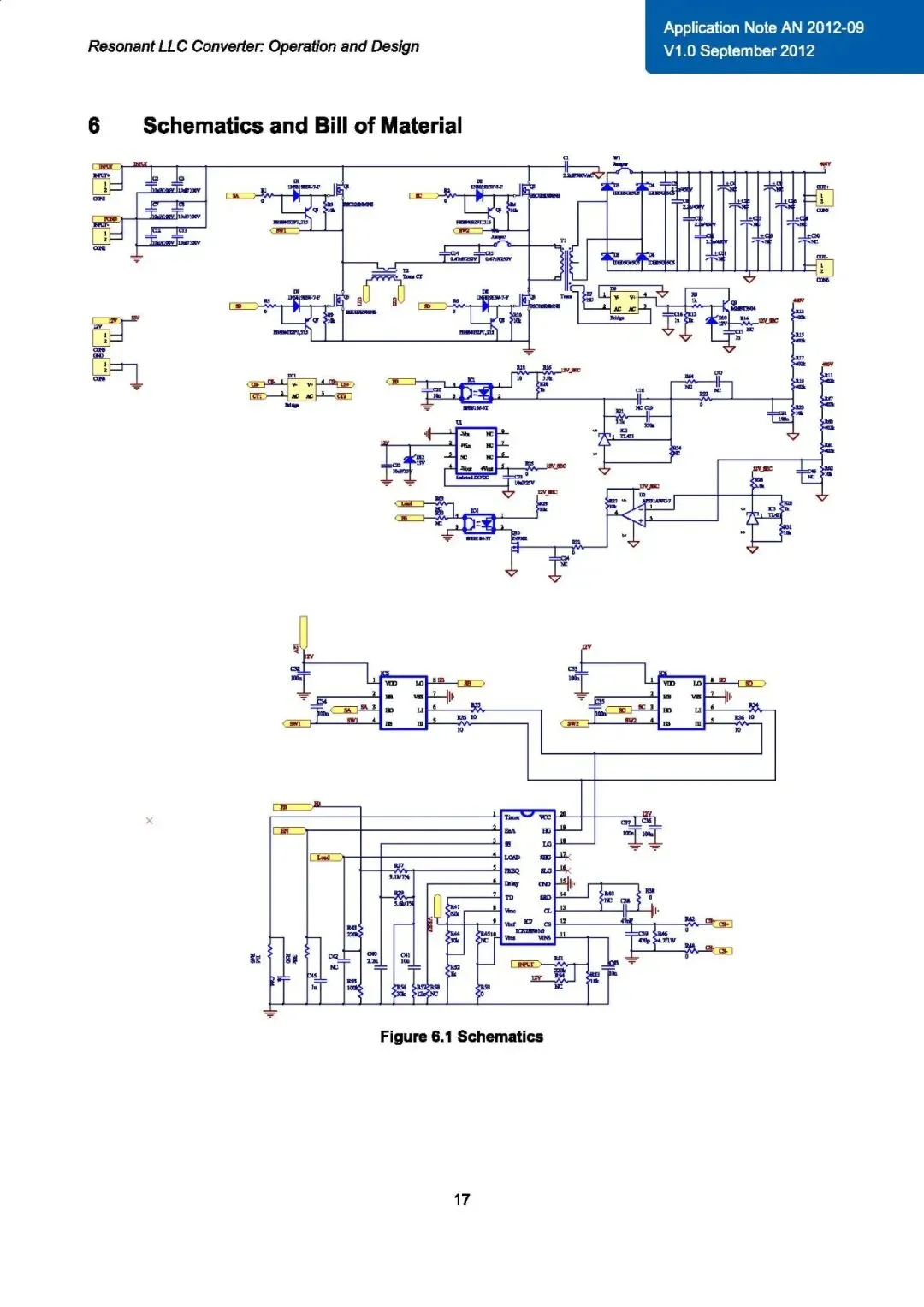

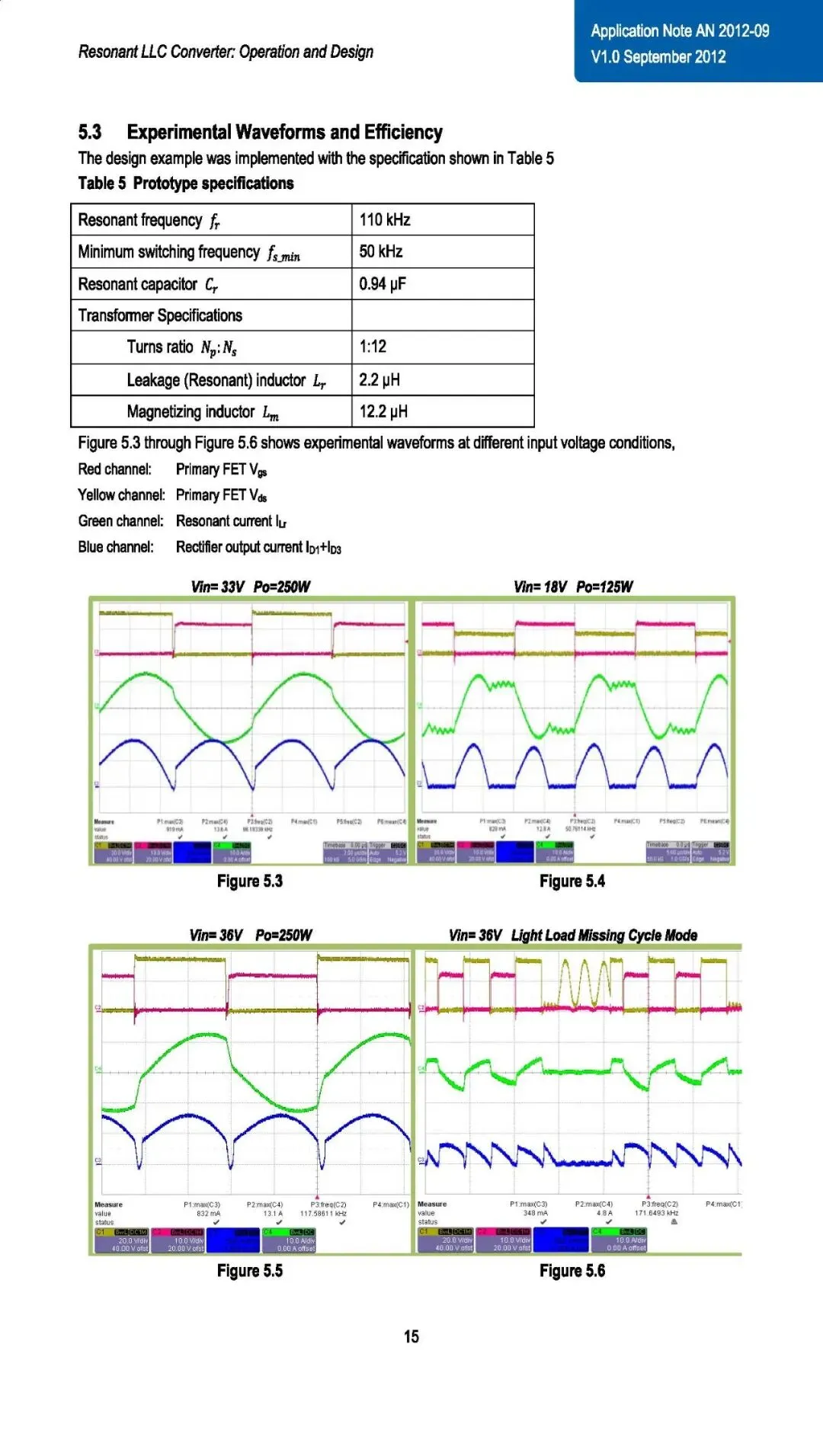

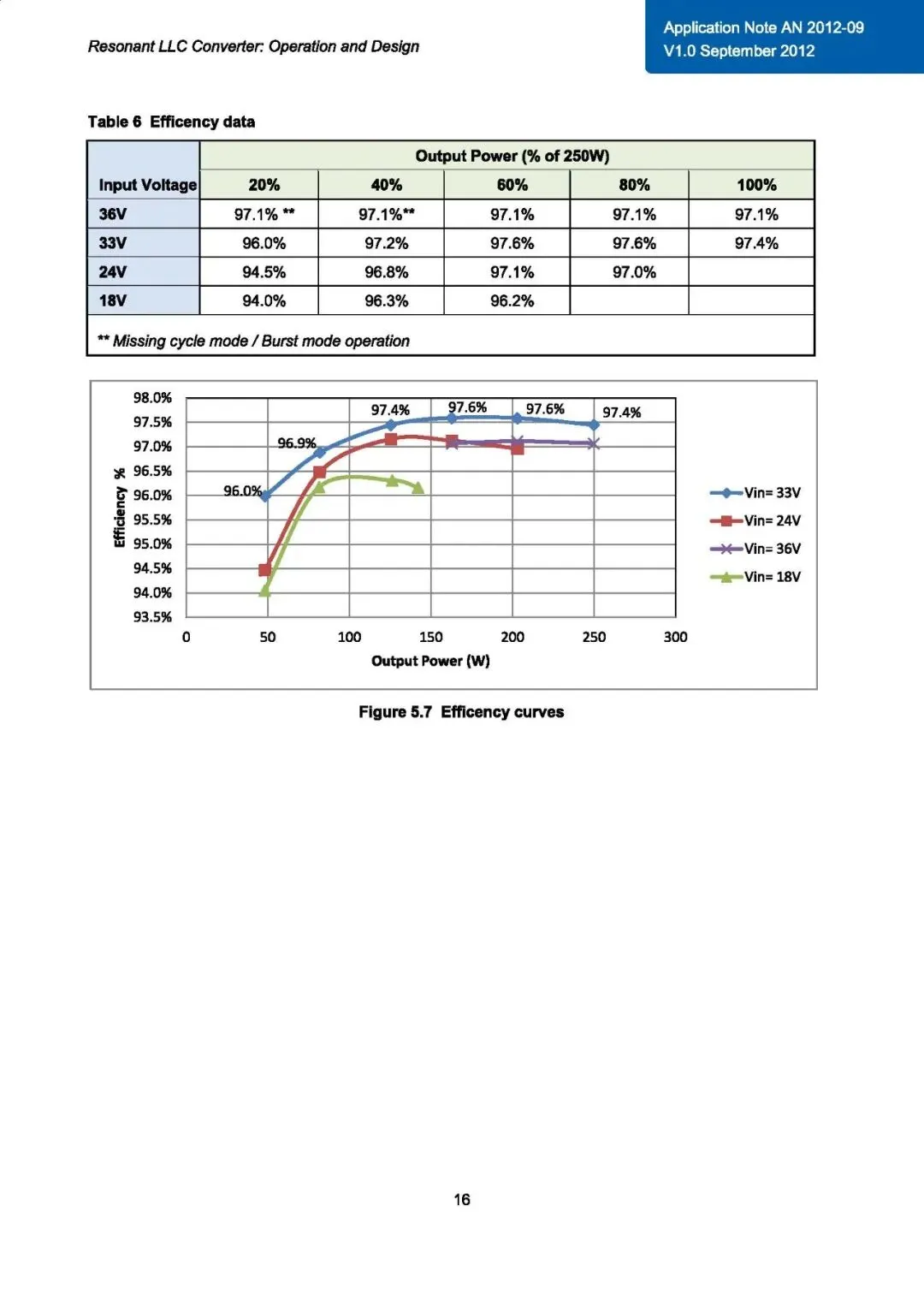

后面附了完整样机实测数据,这台 250W 样机输入电压 18~36V,满载效率最高能到 97.6%,轻载时会用间歇打嗝模式降低损耗。同时给出了完整器件清单,包括英飞凌专用 LLC 控制芯片 ICE2HS01G、配套 MOS 管、整流二极管、定制变压器,还有实测波形,能直观看到不同输入电压、不同负载下开关管电压、谐振电流、整流管电流的工作状态,方便工程师对照自己的样机排查问题。
