夜雨聆风玻璃基板是物理基材载体，TGV（玻璃通孔）是基板实现垂直互连的核心加工工艺，二者组合形成TGV玻璃中介基板，是高端AI芯片先进封装的关键底层支撑，三者形成 “材料基底-互连工艺-算力终端” 的依存闭环。
玻璃基板提供低介电、低热膨胀、高平整的绝缘基底，解决AI芯片大尺寸、高功耗封装下有机基板翘曲、硅中介层成本过高的痛点，为多芯粒、HBM显存堆叠提供承载平台。若无TGV工艺，玻璃基板仅为绝缘薄板，无法实现上下层电路导通；TGV通过激光打孔、金属填孔构建高密度垂直导电通道，大幅缩短AI芯片信号路径，降低高频传输损耗，释放算力带宽。AI芯片算力迭代倒逼封装基材与工艺升级，催生TGV玻璃基板产业化TGV玻璃基板则突破传统封装互连密度、信号完整性瓶颈，支撑万亿参数大模型AI芯片实现高速异构集成，三者相互约束、协同迭代，共同构筑后摩尔时代算力封装技术体系。
一、核心概念界定
1. TGV（Through Glass Via，玻璃通孔）技术
TGV是面向先进封装的垂直互连核心工艺，依托飞秒激光诱导蚀刻、深孔金属化、CMP平坦化流程，在玻璃基材内部制备微米级贯通微孔，填充铜导体实现基板上下表面高密度电气导通SMT行业。通孔深宽比最高可达50:1，远高于硅基TSV，可支撑2μm以下超细RDL重布线，是玻璃基板实现高密度、高速互连的唯一工艺载体，解决传统有机基板布线密度、信号损耗双重瓶颈。

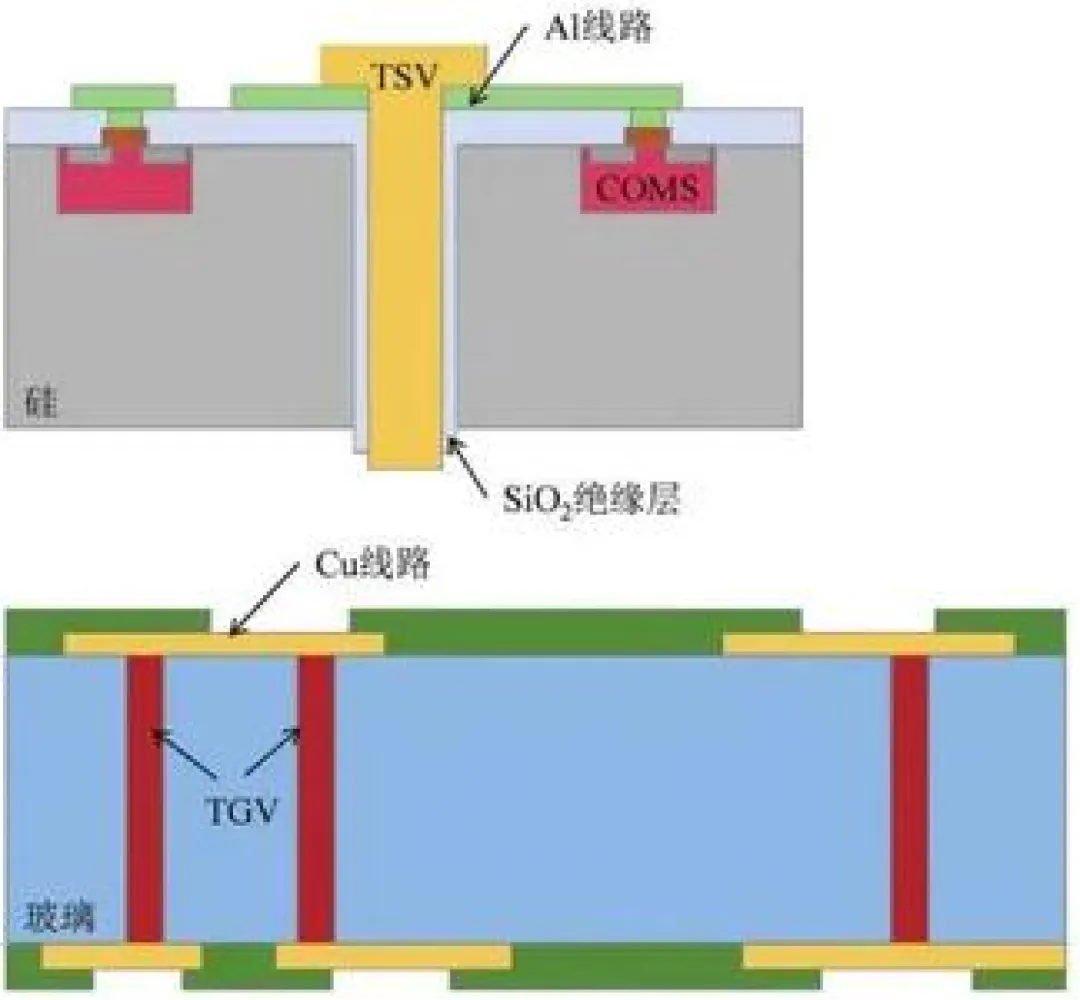

TSV与TGV通孔结构对比剖面图
2. 玻璃基板
特指半导体封装专用特种高硼硅玻璃载板/中介层，区别于显示玻璃基板，具备热膨胀系数3–5ppm/℃（与硅高度匹配）、纳米级超平整表面、纯绝缘低介电损耗、可面板级大尺寸制备四大核心特性，是AI芯片Chiplet 异构集成、HBM堆叠、CPO光电共封装的物理承载基底，用于替代ABF有机载板与硅中介层TSV方案。

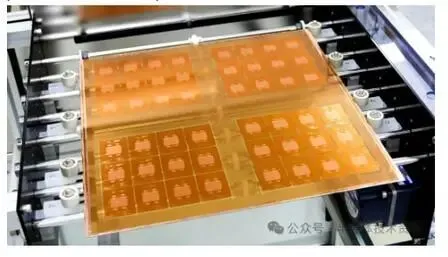

大尺寸TGV玻璃基板实物
3. AI芯片
以GPU、AI加速ASIC、大模型算力Chiplet为代表，核心特征为超大芯片面积、千瓦级高功耗、数百Gbps高速I/O、多芯片堆叠集成、HBM高带宽内存耦合；传统封装基材在热翘曲、高频信号完整性、互连密度上已达物理极限，倒逼玻璃基TGV封装技术产业化落地。
二、三者底层依存逻辑：玻璃基板为载体，TGV为互连手段，AI芯片为终端应用需求
三者构成 “材料基底—互连工艺—算力终端”完整上下游闭环，单向依存与双向赋能同步存在，不存在独立发挥价值的单一环节：
1. 玻璃基板是TGV技术的唯一适配基材
TGV工艺无法脱离玻璃基材实现高性能垂直互连。有机树脂脆性大、无法加工超高深宽比通孔；硅为半导体，通孔无需TGV工艺而采用TSV，且高频存在衬底漏电。玻璃各向同性、绝缘、耐高温、易激光蚀刻，是TGV通孔成型、金属化、多层RDL布线的最优介质，没有玻璃基板，TGV技术无落地场景电子工程专...。
2. TGV技术是玻璃基板实现芯片互连的核心功能内核
裸玻璃仅为绝缘平板，不具备电气导通能力。TGV通过贯通金属通孔打通玻璃基板上下层信号通路，搭配表面RDL布线形成完整高密度互联网络，让玻璃基板从单纯承载板材升级为2.5D/3D封装中介层，实现多颗AI芯片、HBM内存、光芯片的电气互联。缺少TGV工艺，玻璃基板无法承担算力芯片封装功能。
TGV玻璃基板集成AI芯片剖面架构图
3. AI芯片是TGV+玻璃基板整套技术的核心市场驱动力
传统消费级芯片尺寸小、带宽需求低，ABF基板、硅中介层足以满足需求；但万亿参数大模型AI芯片呈现三大刚性需求，现有封装方案全部失效：
（1）大尺寸封装：单基板需集成多颗GPU+HBM，有机基板高温翘曲幅度达70%，焊点易断裂；玻璃匹配硅CTE，配合TGV高密度微凸块实现精准键合；
（2）超高速带宽：448Gbps高速信号传输，有机基板介电损耗高、硅中介层存在电磁串扰；玻璃绝缘特性依托TGV垂直短路径互连，互连功耗下降40%以上，信号完整性大幅提升；
（3）光电共封装（CPO）：玻璃可内嵌光波导，TGV同步承载电互连，实现算力芯片与硅光芯片同板集成，是下一代1.6T/3.2T光互联唯一方案今。
AI算力的指数级增长，推动TGV玻璃基板从实验室走向2026年量产元年，英伟达、英特尔、台积电均将该方案纳入新一代算力芯片标准封装路线。
三、双向赋能协同关系
1. TGV与玻璃基板相互成就，共同优化AI芯片性能
（1）热稳定性协同优化算力可靠性：玻璃低CTE基材抑制大尺寸封装翘曲，TGV垂直通孔缩短互连长度、降低发热内阻，双重作用下AI芯片长时间高负载运行无分层、对位偏移问题，解决传统CoWoS硅中介层成本高、有机基板失效风险大的痛点。
（2）电学性能协同提升带宽、降低功耗：玻璃低介电常数（3.8）+TGV短垂直互连路径，大幅削弱高频寄生电容与信号衰减；同等算力规模下，整套封装带宽密度提升3倍，整体互连能耗降低50%，缓解数据中心AI集群供电与散热压力。
（3）集成密度协同支撑 Chiplet 异构架构：TGV微米级通孔间距搭配玻璃超平整表面，可制备2μm超细布线，单块基板集成算力芯粒、存储芯粒、光子芯粒数量提升10倍，满足AI芯片模块化拆分、异构堆叠的先进Chiplet设计思路。
2. AI芯片迭代反向推动TGV与玻璃基板技术升级
AI芯片带宽、尺寸、功耗指标持续突破，倒逼两大环节工艺迭代：
四、三者对比传统方案的差异化价值
传统AI芯片封装两条主流路线：ABF有机基板+普通通孔、硅中介层+TSV。TGV玻璃基板组合形成差异化竞争优势：
（1）对比有机基板：依托玻璃基材+TGV 解决翘曲、高频损耗、布线密度三大短板，适配超大尺寸AI算力封装；
（2）对比硅TSV中介层：玻璃原材料成本更低、面板利用率更高，无半导体衬底漏电，可集成光波导适配CPO光电封装，是中长期AI芯片封装迭代主流路线。
五、总结
三者形成三位一体不可分割的技术体系：玻璃基板是物理介质基础，提供热、电学性能底层保障；TGV是互连功能核心，赋予玻璃基板电气导通、高密度布线能力；AI芯片是技术落地的终端需求载体，为整套玻璃基封装技术提供产业化场景与迭代动力。
三者相互约束、相互赋能：无玻璃基板则TGV工艺失去适配载体，无TGV 通孔则玻璃基板无法实现芯片互连功能，无AI算力需求则整套技术不存在商业化价值。在后摩尔时代，伴随大模型算力持续扩张，TGV玻璃基板封装将逐步替代硅中介层与有机载板，成为高端AI芯片Chiplet、HBM堆叠、光电共封装的标准化技术方案，三者协同是突破算力芯片封装带宽、功耗、尺寸三重瓶颈的核心解决方案。
