第十三章 光子AI芯片与储备池计算：你相信光么？
一、光子AI芯片：把AI运算搬进光路里
1.为什么非要做光芯片？
2.硅光芯片的产业起源
二、储备池计算：不学深度学习内卷，浅度极速躺赢
2.储备池计算的诞生与核心流派
2.颠覆性创新：存内光子计算
正文：
在前面十二章里，咱们折腾了晶体管、存算一体、仿生算法、量子退火、自进化硬件，说到底，全都没跳出电子的圈子。
电子芯片有个天生的天花板：电子跑再快，终究有电阻、有延迟、有发热、有功耗爆炸的隐患。AI模型越做越大、矩阵运算越堆越密，也会被物理特性锁死上限。
于是科学家直接换了赛道：弃用电、改用光。
光，是目前人类能掌控的最快、最低损耗、最高带宽的天然载体。本章两大主角正式登场：光子AI芯片（光速算矩阵，极致低延迟低功耗）、储备池计算（放弃深度内卷，靠浅度学习极速推理），一套高速硬件、一套极简算法，双双打破传统AI算力桎梏。
一、光子AI芯片：把AI运算搬进光路里
1.为什么非要做光芯片？
传统DNN电子芯片的核心痛点就两个：功耗大、吞吐量受限。电流传输必有损耗、必有发热，大规模矩阵乘加运算堆叠后，算力越高、功耗越爆炸。
光子神经网络的天然优势：光子在波导里传输，几乎零损耗、超高速、超高带宽。光速跑数据，AI矩阵计算更高效。核心落地载体就是硅光芯片，主打两大核心能力：光速矩阵计算、超低功耗智能运算。
2. 硅光芯片的产业起源
硅纳米光子学的成熟，撑起了商用硅光芯片的落地。2012年行业迎来关键拐点：硅基光学芯片MPW多项目晶圆工艺正式量产。

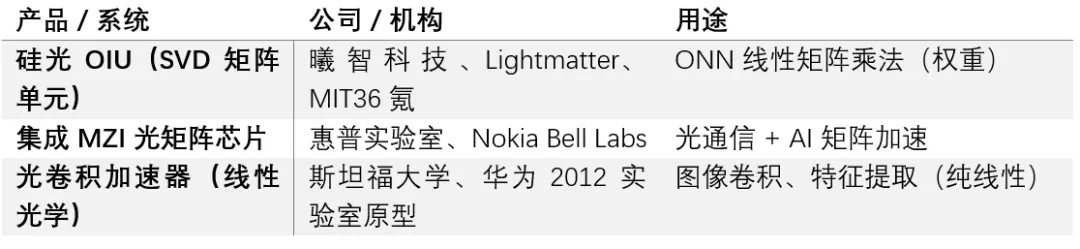

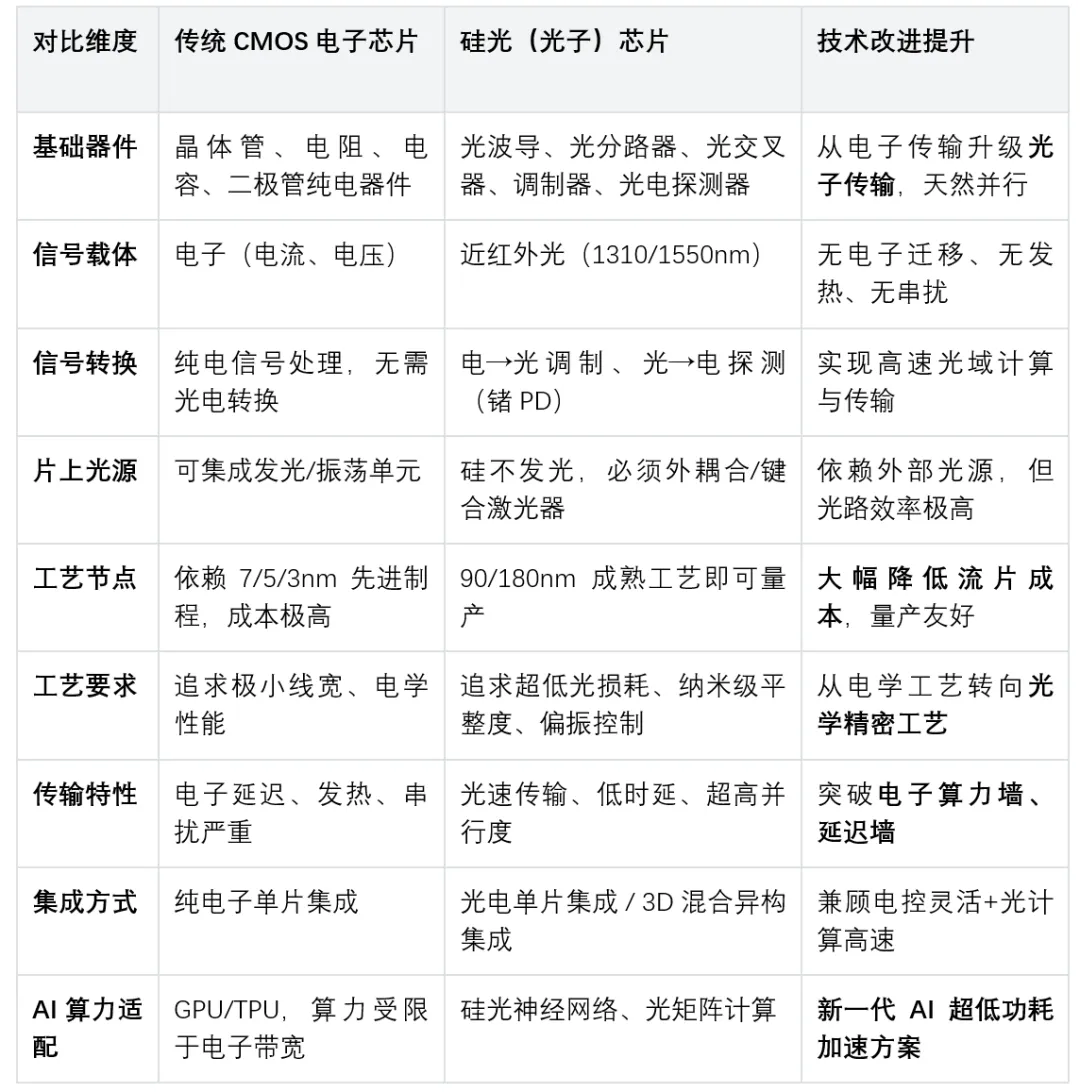

同年MIT团队搞出里程碑成果：尼古拉斯·哈里斯（如今Lightmatter公司CEO），依托OpSIS MPW工艺，研发出PNP可编程纳米光子处理器，用硅光技术实现了完整光学矩阵变换，也就是初代光学AI处理器。对比传统CMOS电子芯片：
3. 光子芯片两大硬核技术难题
光芯片虽强，但落地门槛不低，常年卡脖子的就两个核心问题：
1）核心器件难造：需要做出紧凑、低损耗、超高能效的光学移相器，精度、损耗、体积极难平衡；
2）电路控制难：多通道光路信号的统一控制、信号读出电路设计复杂，容错率极低。
4. 光学神经网络ONN完整工作原理

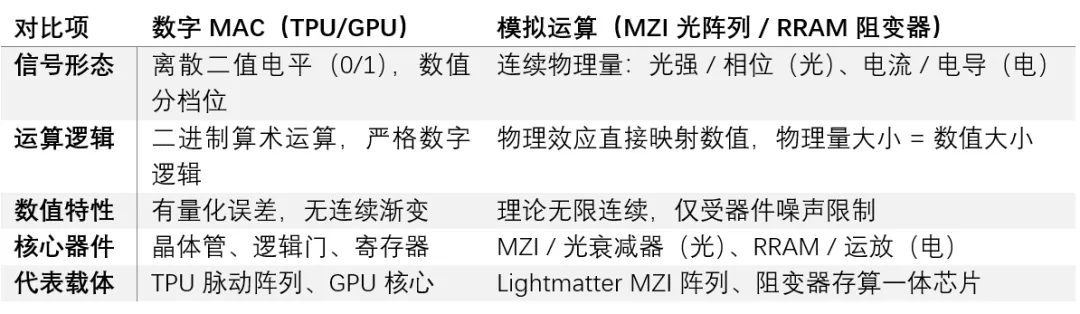

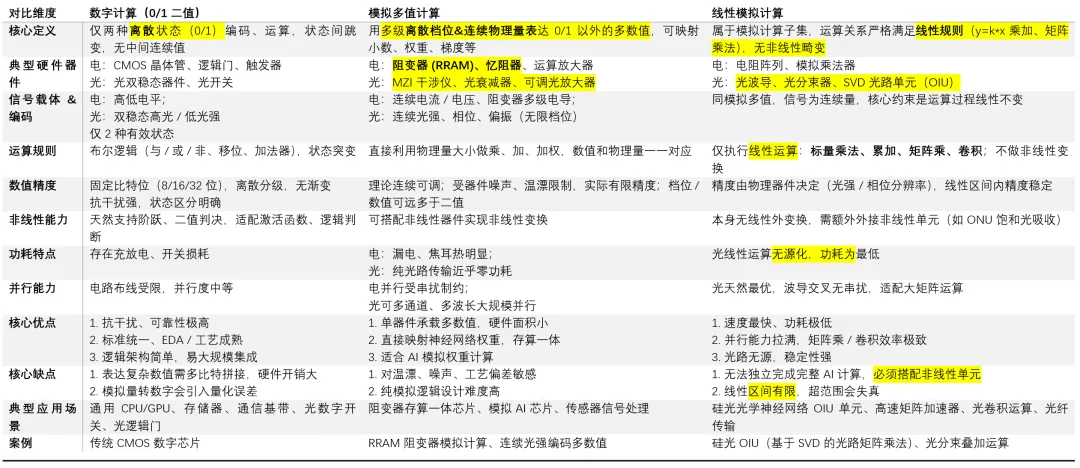

传统电子AI芯片：靠电流01数字跳转、晶体管堆叠做矩阵乘加，迭代计算，慢且耗电。
光学神经网络ONN：彻底换了一套物理玩法，用「光的强弱、光的相位」代表数值，光在波导里跑一圈，矩阵运算直接算完，属于物理天然并行计算。
整套网络由两大核心单元闭环组成，和传统DNN完美一一对应：
1）OIU光学干涉单元（负责线性矩阵乘法）
核心器件就是MZI马赫-曾德尔干涉仪，搭配分束器、移相器，依托奇异值分解（Singular Value Decomposition, SVD）原理工作。
这里讲透SVD通俗逻辑：任何神经网络权重矩阵W，都能拆成 U、Σ、V 三套矩阵组合。光学芯片刚好能完美复刻这套拆解：分束器+移相器实现U、V酉矩阵变换，MZI移相角度控制光的衰减/放大，对应Σ对角矩阵的数值累加。
最离谱的优势：光的干涉叠加不耗电。传统深度学习最耗算力的矩阵乘法，在光芯片里纯靠物理光路自动完成，零额外功耗。
2）ONU光学非线性单元（负责激活函数）
只有矩阵乘法做不了AI，必须搭配非线性激活。ONU单元依托饱和光吸收、光双稳态两大光学特性，自动完成数值截断、缩放，完美模拟ReLU等激活函数：弱光直接过滤、强光按阈值保留，实现和电子网络一模一样的非线性变换。
3）完整流转闭环
输入数据→光脉冲强度编码→OIU光路矩阵乘→ONU光学激活→输出结果。多层堆叠，就是深度光学神经网络。单层光网络和传统DNN层结构完全对标，只是把电子运算换成了光速物理运算。

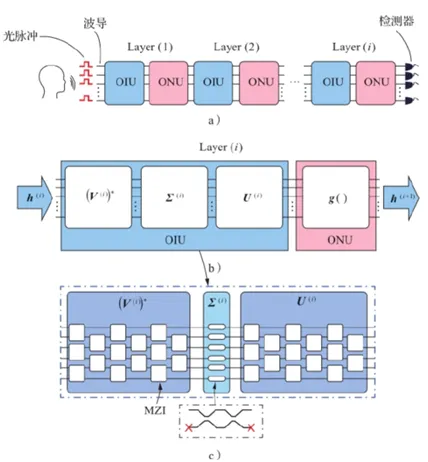

图：左侧有输入矢量的光脉冲
5. 光子AI芯片核心性能优缺点
1）四大核心优势
精度持平：光学神经形态芯片的识别、计算精度，完全对标传统高端数字计算机，无性能缩水；
速度炸裂：正向推理速度比电子芯片提速100倍以上，光速传输天然无延迟；
功耗可控：神经元规模扩容时，功耗仅线性增长，不会出现电子芯片的指数级功耗爆炸，是超大算力类脑芯片的最优解；
硬件先进：依托半导体激光器、光子晶体纳米腔生成处理光脉冲，架构极简、扩展性强。
2）不可规避短板
纯光路只能做线性矩阵运算，必须搭配ONU非线性单元才能完成完整AI计算，无法独立工作；
光学线性区间有限，信号强度超出范围会出现失真，精度受限。

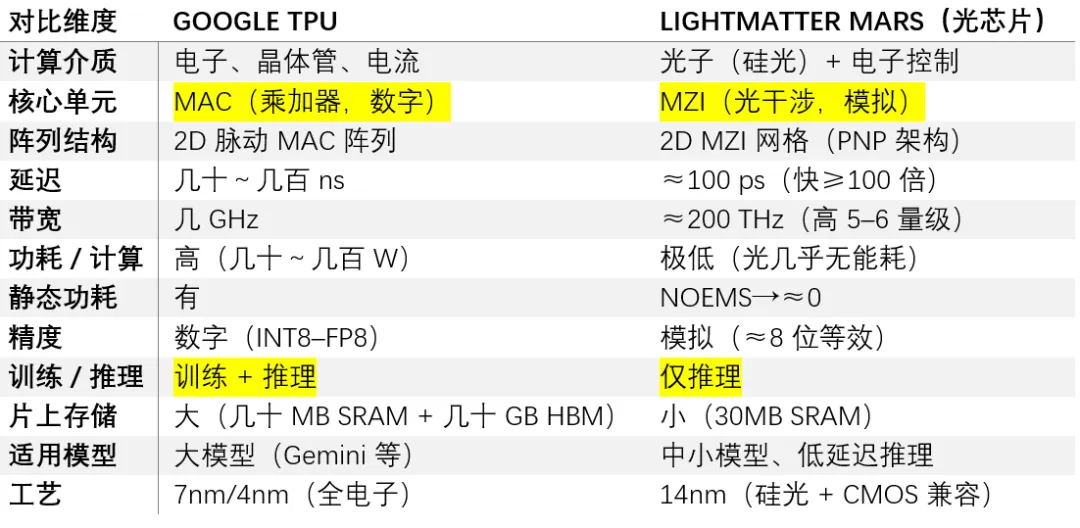

6. 两大顶级芯片对比：谷歌TPU vs Lightmatter Mars
很多人分不清光芯片和电子AI芯片的定位，这里直接对标讲透，各司其职、互不替代：
1）谷歌TPU（电子全能型选手）
纯电子流水线架构，靠海量晶体管搭建2D脉动MAC阵列，用电流做01数字乘加。主打大模型训练+超高精度推理，数据中心主力，综合能力全面，唯一缺点是功耗高、延迟大。
2）Lightmatter Mars（光子极速选手）
硅光+MZI干涉仪2D阵列架构，靠光强、光相位做模拟矩阵乘法，电子电路仅负责少量控制、缓存。主打超低延迟、超低功耗推理，适配中小模型，极速响应。
3）行业现状关键结论（截至2026年5月）
相同：都是2D 阵列做 DNN 矩阵乘，都推理高效、3D 集成降功耗。
不同：TPU 是电子 “全能加速器”（训练 + 大模型推理）；Mars 是光子 “极速低功耗推理卡”（中小模型、光速延迟）
·Google 光学方案 = 电子大脑（TPU）+光速网线（OCS/Taara），强在大模型训练、精度高、成熟稳定；

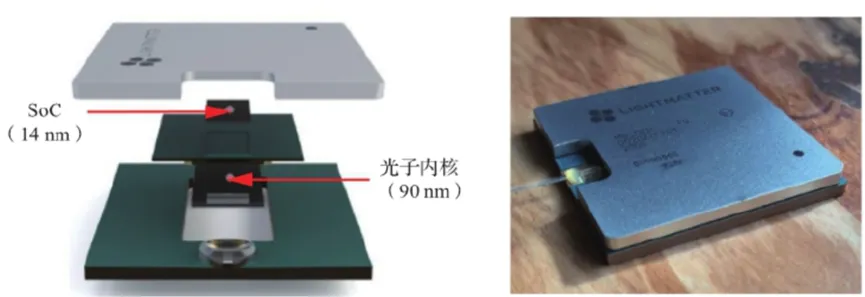

图：Lightmatter 光电融合芯片分层拆解图
二、 储备池计算：不学深度学习内卷，浅度极速躺赢
看完光速硬件，咱们再学一套「算法偷懒黑科技」。
传统深度学习，拼的是层数多、参数大、训练久，海量权重全部迭代更新，算力消耗恐怖。而储备池计算反其道而行之，主打一个中间层彻底摆烂不动，只练最后一层，堪称神经网络里的极简高效流派，也是模仿生物小脑的轻量化计算范式。
1.传统RNN的致命痛点
循环神经网络擅长时序数据处理，但天生缺陷致命：全网权重全部需要迭代训练、收敛速度极慢、学习规则复杂、算力开销巨大，稍微复杂一点的任务就训不动。
2. 储备池计算的诞生与核心流派
2001–2004年，学界接连提出三大核心方案，彻底盘活轻量化时序计算：LSM液体状态机、ESN回波状态网络、BPDC反向传播解相关规则。
核心改革一句话：用固定不动的RNN隐藏层当“储备池”，全程不训练、不更新，只训练外部输出分类层。
3. 传统网络 vs 储备池网络
1）传统DNN/RNN
信号逐层传输，每一层权重都要反复微调、迭代优化，全网参数同步更新。优点是精度上限高，缺点是参数海量、训练极慢、算力成本拉满。
2）储备池计算（以ESN回波状态网络为例）
核心逻辑：中间大层网络 “摆烂不动”，只训练最后一小层输出权重，中间层单纯转换信号、记录时序，全程不更新内部连接。非线性响应 信号流转：输入信号进入「储备池」（中间隐藏层），一大群稀疏连接的神经元节点。例如：一个众多连接排列小球的水池，石子落水产生涟漪（信号）的扩散、叠加，自动记录下“石子什么时候丢、丢了多大力度”（时间 + 信号特征），简单信号→复杂信号 学习过程：只训练最后「线性读出层」只把结果传给最后一层简单的读出网络 例如：水池结构（中间层网络）不变；水池出口装一排 “信号筛选器”（读出层），只调整筛选器的参数，分辨不同特征、不同时序信号。

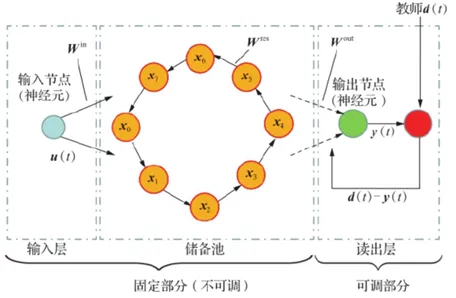

图：储备池计算示意图
4. 储备池计算六大优势
1）启动容错高：对初始状态不敏感，无需复杂控制逻辑，硬件设计极简；
2）训练极速：无全网迭代回归，仅训练输出层，一次性求解，算力消耗极低；
3）非线性能力强：依靠递归网络自身交互，天然提取复杂非线性时序特征，适配混沌数据；
4）免重复训练：核心储备池结构固定，无需反复迭代重构，省去大量训练成本；
5）多任务复用：仅修改输出层逻辑，同一套硬件可适配多个任务，硬件利用率拉满；
6）易调校优化：噪声、干扰可通过正则化、缩放快速修正，性能可控性强。
5. 落地场景与硬件迭代
储备池计算专门拿捏时序类任务：强化学习、语音识别、噪声建模、混沌序列预测、机器人控制、信道均衡，轻量化、低延迟、低成本，适配各类边缘设备。

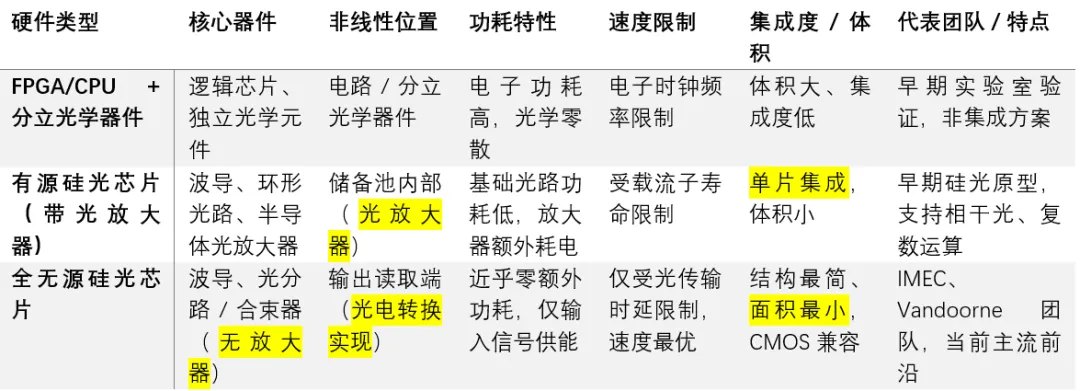

其光学硬件实现历经三代迭代，一步步走向商用成熟：
软件模拟/分立光学器件（算法验证）→
集成硅光芯片（片上光学储备池，兼顾集成度与并行性）→
全无源硅光芯片（砍掉有源器件，极致压低功耗、提升速度，完全落地商用）
（字儿小，放大看）
三、光子芯片最新进展：解决尺寸瓶颈，突破算力上限
三、光子芯片最新进展：解决尺寸瓶颈，突破算力上限
光子芯片虽强，但有个硬伤：传统硅光器件尺寸偏大，远大于7nm先进CMOS晶体管，集成难度高、扩展性受限。业界针对性研发两大突破方案，同时叠加存算一体创新，补齐所有短板。

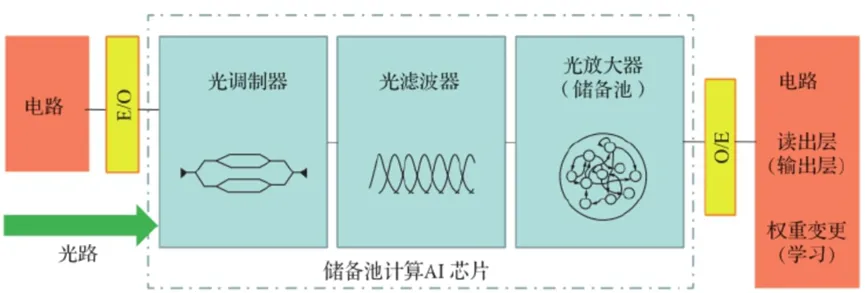

图：由硅光芯片组成的储备池计算原型的基本构成及要点
1.两大核心优化技术
1） 等离子体技术：压缩器件物理尺寸
- 原理：光照射金属表面会激发等离子体（自由电子 + 带电离子），它是光子与电子的 “中间媒介”。借助特殊微纳结构，能把光信号压缩在极小空间内传输。
- 作用：从根源缩小硅光光学器件的特征尺寸，拉近与先进 CMOS 的尺寸差距，解决芯片体积偏大问题。
2）WDM波分复用：单光路多路并行，算力翻倍
超通俗类比：单根光波导就是一条高速路，不同波长的光就是不同颜色、不同车道的车，互不干扰、并行通行。
WDM技术不用缩小器件，直接在单根光路里塞入数十上百路不同波长的信号，给每个神经元分配独立波长，单条光路承载海量神经元信号传输，大幅提升算力密度与系统扩展性，是当前高速光模块的核心技术。
2. 颠覆性创新：存内光子计算
业界把电子领域NVM非易失存算一体的核心思路，完美迁移到光域，打造出光子突触、存内光子计算架构。
核心原理：利用PCM相变材料，断电后仍能稳定保存光吸收率、透射率状态，用来长期存储神经网络权重。运算时直接靠光信号+材料固有参数，完成「输入×权重」的模拟乘法，不用频繁读写数据，彻底打破冯诺依曼瓶颈。
简单说：RRAM是电子存算一体，相变硅光是光子存算一体，原理同源、速度和功耗全面升级。
3. 商用与前沿布局
成熟商用：LightOn OPU光协处理器，主打高速矩阵运算，完美兼容主流AI算法与服务器生态，落地规模化商用；
前沿探索：硅光芯片跨界赋能光量子计算、量子神经网络，可常温工作、可量产，是下一代通用智能算力的核心候选方案。
小结
第十三章核心就两件事，彻底打破传统电子AI的局限：
硬件端，光子AI芯片弃电从光，靠光速物理运算，实现百倍提速、极致低功耗，重新定义AI推理的速度上限；算法端，储备池计算反内卷而行，固定中间层、仅训输出层，用极简架构实现极速时序计算。
再搭配等离子体尺寸压缩、WDM波分复用、光子存算一体三大创新，光子+储备池的组合，完美适配边缘高速推理、低功耗算力、时序智能任务，是后摩尔时代极具落地价值的下一代AI算力体系。
