Android WiFi 源码分析(五·下):STA 扫描 — 驱动执行 + PNO + WiFi 6E/7

上两篇追踪了扫描请求从 Framework 经 wificond 到 Supplicant 的完整软件路径。现在来到最底层——驱动和固件。Probe Request 是怎么变成空口电磁波的？息屏时 PNO 怎么做到几乎不耗电？WiFi 6E 的 59 个信道怎么高效扫描？驱动层是扫描性能和安全性的最后一道关口。

上篇回顾：在 05（上）我们追踪了 Framework 的节流和状态机、wificond 的参数翻译、nl80211 的命令构建。在 05（中）我们深入了 Supplicant 的扫描引擎——eloop 调度、350 行参数构建、radio work 排队、BSS 缓存管理。现在，Supplicant 已经把 NL80211_CMD_TRIGGER_SCAN 发给了内核……驱动收到后怎么做？

本章导读

本章比喻：如果说 Framework 是雷达指挥中心、Supplicant 是信号处理机，那么驱动就是雷达的天线控制器和发射机。它把来自上层的扫描参数翻译成天线能执行的物理操作——调到哪个频率、停留多久、用什么增益、发什么帧。QCOM 的 SCM（Scan Manager）像一台精心调校的工业控制器，所有扫描操作必须通过序列化队列排队。MTK 的 Scan FSM 像一个紧凑的嵌入式状态机——只有两个状态，简单直接。PNO 是雷达的低功耗值守模式——不必一直开满功率，只在预设信道上周期性侦听。WiFi 6E/7 的新机制则是为新的频段设计的更高效的扫描策略。

你将学到：
•QCOM 驱动扫描全链路：HDD → OSIF → SCM → 序列化 → WMI → 固件 → inform_bss → cfg80211_scan_done•MTK 驱动扫描全链路：cfg80211 → ioctl → OID → AIS FSM → HEM mailbox → SCN FSM → 固件•QCOM vs MTK 架构对比：通信机制、FSM 风格、恢复策略的差异•PNO 的完整四层链路：Framework PnoScanStateMachine → wificond IWifiScannerImpl.startPnoScan → NL80211_CMD_START_SCHED_SCAN → 固件（supplicant 的 wpas_start_pno 是独立路径）•PNO 指数退避策略：Android 12+ 基于移动状态的动态间隔•WiFi 6E/7 扫描新机制：PSC、RNR、Multi-BSSID、FILS 发现帧•四层日志对照方法和常见问题排查

数据来源：
•QCOM qcacld-3.0（高通 WiFi 驱动，原 Code Aurora 源已停运，当前镜像见 CodeLinaro）•MTK gen4m^[1]（联发科 WiFi 驱动）•external/wpa_supplicant_8^[2]•802.11-2024 §11.1.4（扫描过程）、§9.4.2.166（RNR）、§11.10.14（Multi-BSSID）

代码说明：本文代码来自真实源码，关键路径保留，细节有精简（精简处已标注）。QCOM 和 MTK 路径各有标注。

一、QCOM 驱动：SCM → 序列化 → WMI → 固件

一句话总结：QCOM 的扫描路径经过 5 层——cfg80211 回调（HDD）→ OSIF 转换 → Scan Manager（SCM）调度 → 序列化队列 → WMI 命令下发固件。每层有明确的职责边界。

1.1 扫描请求怎么进入 SCM？

内核收到 NL80211_CMD_TRIGGER_SCAN 后调用注册在 cfg80211_ops 表中的 scan 回调。QCOM 驱动注册的是 wlan_hdd_cfg80211_scan()：

// qcacld-3.0/core/hdd/src/wlan_hdd_scan.cint wlan_hdd_cfg80211_scan(struct wiphy *wiphy,                           struct cfg80211_scan_request *request){    int errno;    struct osif_vdev_sync *vdev_sync;    errno = osif_vdev_sync_op_start(request->wdev->netdev, &vdev_sync);    if (errno)        return errno;    errno = __wlan_hdd_cfg80211_scan(wiphy, request, NL_SCAN);    osif_vdev_sync_op_stop(vdev_sync);    return errno;}

主要功能：

•osif_vdev_sync_op_start/stop 是 vdev（虚拟设备）级别的同步锁——防止并发操作同一个接口•__wlan_hdd_cfg80211_scan() 构建 scan_params 桥接结构（包含 source=NL_SCAN、default_ie、vendor_ie 等），然后调用 OSIF 层的 wlan_cfg80211_scan()

1.2 wlan_cfg80211_scan() —— 参数转换中枢

wlan_cfg80211_scan() 是内核 cfg80211_scan_request 到 QCOM 内部 scan_start_request 的转换中心：

内核参数	QCOM 内部字段	转换逻辑
`request->n_ssids` / `request->ssids[]`	`req->num_ssids / req->ssid[]`	逐个复制，wildcard SSID 特殊处理，上限 `WLAN_SCAN_MAX_NUM_SSID`
`request->n_channels`	`req->chan_list.num_chan`	过滤 DSRC 信道、DNBS 黑名单
`request->ie / ie_len`	`req->extra_ie / extra_ie_len`	拼接 request IE + default IE + vendor IE
`request->flags`	`req->scan_policy_*`	`NL80211_SCAN_FLAG_HIGH_ACCURACY` → `high_accuracy=true`

转换完成后调用 wlan_schedule_scan_start_request() → 通过 QDF（QCOM Driver Framework）的消息调度器投递到 scm_scan_start_req()。

1.3 scm_scan_start_req() —— Scan Manager 调度

// qca-wifi-host-cmn/umac/scan/core/src/wlan_scan_manager.cQDF_STATUS scm_scan_start_req(struct scheduler_msg *msg){    struct wlan_serialization_command cmd = {0};    struct scan_start_request *req = msg->bodyptr;    struct wlan_scan_obj *scan_obj;    QDF_STATUS status;  // 省略初始值 QDF_STATUS_SUCCESS    if (!scm_is_scan_allowed(req->vdev)) {        status = QDF_STATUS_E_NULL_VALUE;        goto err;    }    scan_obj = wlan_vdev_get_scan_obj(req->vdev);    // ...更新扫描参数...    if (!req->scan_req.chan_list.num_chan) {        scm_info("Reject 0 channel Scan");        goto err;    }    cmd.cmd_type = WLAN_SER_CMD_SCAN;    cmd.cmd_id   = req->scan_req.scan_id;    cmd.cmd_cb   = scm_scan_serialize_callback;  // 激活时的回调    cmd.umac_cmd = req;    cmd.source   = WLAN_UMAC_COMP_SCAN;    cmd.cmd_timeout_duration = req->scan_req.max_scan_time                             + SCAN_TIMEOUT_GRACE_PERIOD;    cmd.vdev = req->vdev;    ser_cmd_status = wlan_serialization_request(&cmd);    // ACTIVE → 直接执行 / PENDING → 等待 / 其他 → 失败}

主要功能：

•前置校验：scm_is_scan_allowed()（扫描是否被禁用）、信道列表不能为空•超时设置：max_scan_time + GRACE_PERIOD——如果固件在此时限内没有回复扫描完成，序列化框架触发超时。注意如果 scan_obj->disable_timeout 为 true（如 P2P 扫描场景），超时被禁用（cmd_timeout_duration = 0）•提交到序列化队列：wlan_serialization_request() 返回 ACTIVE（立即执行）、PENDING（排队等待）、或 DENIED（拒绝，含多种细分原因：规则失败、队列满等）

1.4 序列化机制：为什么最多 8 个并发扫描命令？

⚠️ 关键澄清："8 个并发"指序列化框架 Active Queue 的软件深度，不是 8 个 FEM 同时工作。物理上 DBS（Dual Band Simultaneous）只有 2 个 FEM，真正的并发射频操作只有 2 路。其他 6 个 active 命令是在等待 FEM 资源或与其他操作时分复用——序列化框架通过 cmd_timeout_duration 和 wlan_serialization_timer 管理超时和取消。

回到雷达比喻——QCOM 的序列化框架就像工厂的流水线调度系统：每个工位（射频）同一时间只能处理一个工件（扫描/连接/P2P 操作）。Active Queue 是正在加工中的工件（最多 8 个），Pending Queue（最多 24 个）是等待上工位的队列。SCM 通过 scm_scan_serialize_callback 在四个时刻被通知：轮到你了、被取消了、超时了、释放资源。

QCOM 的序列化框架（wlan_serialization）是一个通用的命令排队系统，不是扫描专用的。它维护两个队列：

Active Queue  (最多 WLAN_SER_MAX_ACTIVE_SCAN_CMDS = 8 个)    ← wlan_serialization_main_i.h  ├── cmd[0]: SCAN scan_id=42 (运行中...)  ├── cmd[1]: SCAN scan_id=43 (运行中...)  └── cmd[2]: CONNECT net_id=5 (运行中...)Pending Queue (最多 WLAN_SER_MAX_PENDING_SCAN_CMDS = 24 个)  ← wlan_serialization_main_i.h  │ 注：24 是 SCAN 专用常量，与通用命令的 pending 队列（由 AP/STA config 控制）独立  ├── cmd[0]: SCAN scan_id=44 (等待中...)  ├── cmd[1]: P2P_LISTEN freq=2437 (等待中...)  └── cmd[2]: ROC freq=5180 (等待中...)

激活条件（wlan_serialization_is_active_scan_cmd_allowed()）：

1.Active Queue 中同类型命令数 < MAX_ACTIVE_SCAN_CMDS（默认 8）2.Pending Queue 为空（先到先服务，不插队）

为什么是 8？ 这个数字来自固件的并发扫描能力——高通固件最多支持 8 个 vdev 同时执行扫描。驱动侧的上限与之匹配。

状态机驱动：scm_scan_serialize_callback() 是序列化框架通知 SCM 的回调——它根据 cb_reason 分发：

cb_reason（省略 `WLAN_SER_CB_` 前缀）	含义	SCM 的操作
`ACTIVATE_CMD`	轮到你了	→ `scm_activate_scan_request()` → `tgt_scan_start()` → WMI 下发固件
`CANCEL_CMD`	被取消了	→ 发送内部取消事件
`ACTIVE_CMD_TIMEOUT`	超时了	→ `scm_cancel_scan_request()` → 发送 WMI stop 到固件
`RELEASE_MEM_CMD`	释放内存	→ 释放 scan_start_request 和 vdev 引用

1.5 WMI 命令下发了哪些参数给固件？

Tips：如果你只关心扫描流程，可以跳过下面的参数表，直接看 §1.6 扫描结果回来。参数表供需要调参或排查问题的读者参考。

当 scan work 被激活后，tgt_scan_start() → send_scan_start_cmd_tlv() 构建 WMI 命令。以下是 QCOM WMI 层 wmi_unified_tlv.c:4563-4676 中传递给固件的参数：

基础参数：

参数	值	含义	来源常量
`scan_id`	41209	每次扫描递增的唯一 ID	驱动分配
`vdev_id`	0	虚拟设备 ID
`scan_type`	0	0 = 主动扫描
`scan_ctrl_flags`	0xc3003e	控制标志位集
`scan_priority`	1	扫描优先级

信道与定时参数：

参数	值	说明
`dwell_time_active`	40 ms	2.4G/5G 主动信道停留（`CFG_ACTIVE_MAX_CHANNEL_TIME`）
`dwell_time_passive`	110 ms	2.4G/5G 被动信道停留（`CFG_PASSIVE_MAX_CHANNEL_TIME`）
`dwell_time_active_6g`	60 ms	6GHz 主动信道停留（`CFG_ACTIVE_MAX_6G_CHANNEL_TIME`）
`dwell_time_passive_6g`	60 ms	6GHz 被动信道停留（`CFG_PASSIVE_MAX_6G_CHANNEL_TIME`）
`min_dwell_time_6g`	25 ms	6GHz 最短停留（`CFG_MIN_6G_CHANNEL_TIME`）

来源说明：这些值来自 cfg.ini参数经由scan_def结构体到scan_req再到 WMI 的完整链路——cfg_get(CFG_ACTIVE_MAX_CHANNEL_TIME)→scan_def.active_dwell→scan_req.dwell_time_active→send_scan_start_cmd_tlv()。不存在WMI_DWELL_TIME_ACTIVE_DEFAULT这个编译期常量——WMI 层是纯透传。并发场景下conc_active_dwell这个独立参数（40ms）会覆盖主动 dwell，但 6GHz 的并发值和默认值都是60ms。 |probe_time| 20 ms | 每次 Probe Request 的探测时间 | |n_probes|0（移动）/ 2（非移动） |CFG_SCAN_NUM_PROBES（cfg_scan.h）——PLATFORM_VALUE(0, 2)。移动平台默认 0 表示由固件自主决定 Probe 数量（固件有内置最小值），并非完全不发 Probe Request；非移动平台默认 2 | |rest_time| min 50ms / max 100ms | home 信道的恢复时间（扫描其他信道后回到工作信道） | |probe_spacing| 0 | Probe 之间的最小间隔 | |idle_time| 25 ms | 信道上的空闲等待时间 | |probe_delay| 0 | 信道调谐后的稳定等待时间 | |adaptive_dwell_mode| 4 | 自适应驻留模式 | |burst_duration | 0 | 突发扫描持续时间（0 = 禁用） |

SSID 与 BSSID 限制：

参数	Host 驱动值	ath12k 内核值	说明
`WLAN_SCAN_MAX_NUM_SSID`	16	10	一次扫描最多携带的 SSID 数
`WLAN_SCAN_MAX_NUM_BSSID`	4	10	一次扫描最多携带的 BSSID 数
`MAX_RNR_BSS`	33	5	Reduced Neighbor Report 最大条目
`MAX_DEFAULT_SCAN_IE_LEN`	2048	—	默认 IE 缓冲大小

序列化队列容量（wlan_serialization_main_i.h）：

参数	值	说明
`WLAN_SER_MAX_ACTIVE_SCAN_CMDS`	8	Active Queue 深度
`WLAN_SER_MAX_PENDING_SCAN_CMDS`	24	Pending Queue 深度（SCAN 专用，通用 pending 队列由 AP/STA config 另算）
`WLAN_MAX_ACTIVE_SCANS_ALLOWED`	8	Target-if 层的并发限制
`WMA_HW_DEF_SCAN_MAX_DURATION`	30000 ms	硬件扫描最大时长

一个典型全频段扫描的耗时分解（26 个信道，主动 40ms × 22 + 被动 110ms × 4，含 BSS dwell）：

2.4G active channels:  13 × 40ms = 520ms5G active channels:     9 × 40ms = 360ms  5G passive (DFS):       4 × 110ms = 440ms─────────────────────────────────────────纯信道 dwell total:                  1320msBSS dwell (有 AP 时额外停留): 11 × ~100ms ≈ 1100ms（100ms 为典型环境实测经验值——BSS dwell 时间由固件根据 AP 密度和 Beacon 间隔动态决定，非编译期常量。在 AP 稀疏或 Beacon 间隔长的环境中可能更短，在密集环境中可能更长）固件处理开销:                         ~500ms─────────────────────────────────────────总扫描耗时（1320+1100+500=2920ms）:     ~2.9s → 最终被 `scan_max_duration`（30s）截断前自然完成

关键洞察：BSS dwell 在有 AP 的信道上额外消耗了大量时间——每发现一个 AP 就要额外停留 100ms 来收集完整的 Beacon/Probe Response 数据。这就是为什么信号密集环境中扫描更慢。

1.6 扫描结果回来——双管道上报

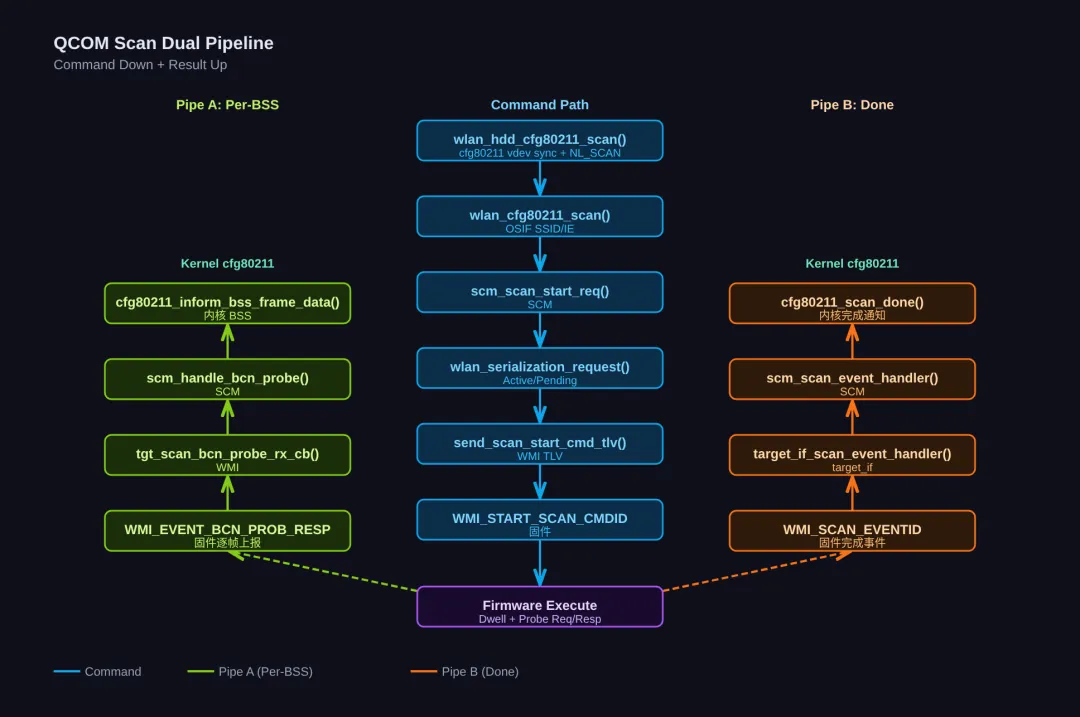

固件完成扫描后，结果通过两条独立的管道回传：

管道 A：逐 BSS 实时上报

固件每扫到一个 AP，立即通过 WMI 发送 beacon/probe response 帧数据：

固件 → WMI 事件 → tgt_scan_bcn_probe_rx_callback()  → 构建 scan_bcn_probe_event    → SCM 调度 → scm_handle_bcn_probe()      → scm_add_update_entry()        → wlan_cfg80211_inform_bss_frame()          → cfg80211_inform_bss_frame_data()  ← 内核 API

这条管道让内核的 BSS 数据库在扫描过程中就逐步被填充——不需要等扫描全部完成。

管道 B：扫描完成事件

固件的 WMI_SCAN_EVENTID 表示扫描生命周期事件（一次扫描完成、被取消、启动失败等）：

固件 WMI_SCAN_EVENTID → target_if_scan_event_handler()  → tgt_scan_event_handler()    → scm_scan_event_handler()      → scm_scan_post_event() → 通知所有注册的 listener        → wlan_cfg80211_scan_done_callback()          → cfg80211_scan_done(request, &info)  ← 内核 API

cfg80211_scan_done() 是扫描的最终信号——内核收到后通过 nl80211 multicast 通知 Supplicant：扫描完成，可以来取结果了。

1.7 扫描结果返回全链路（连贯起来）

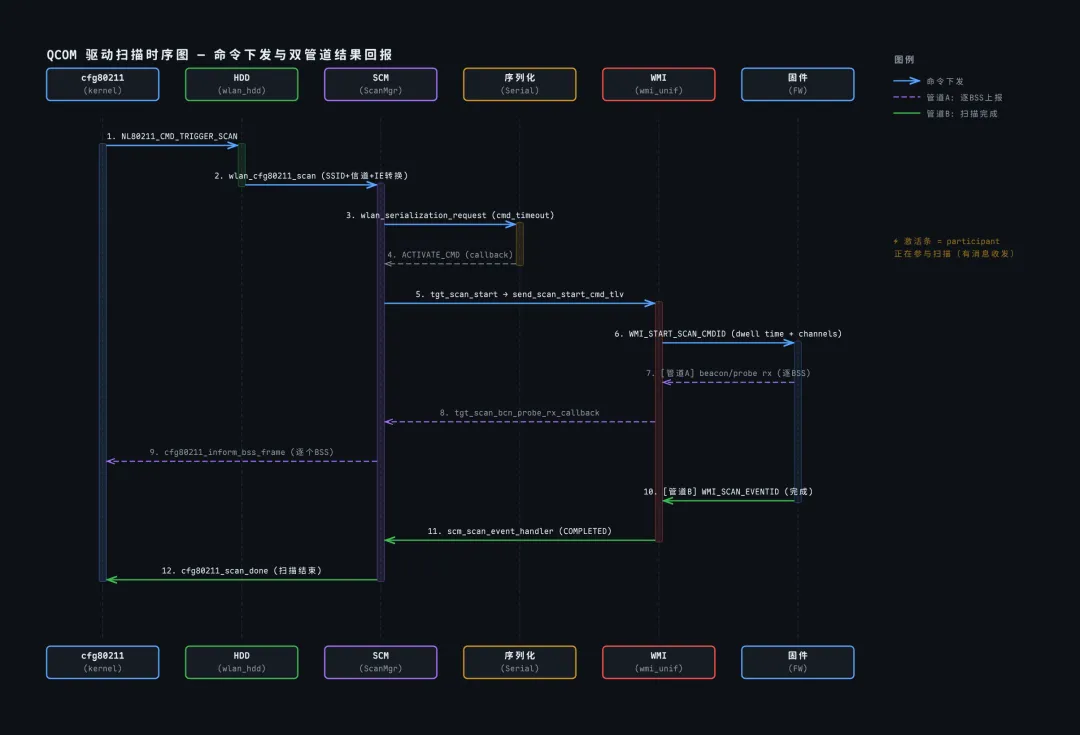

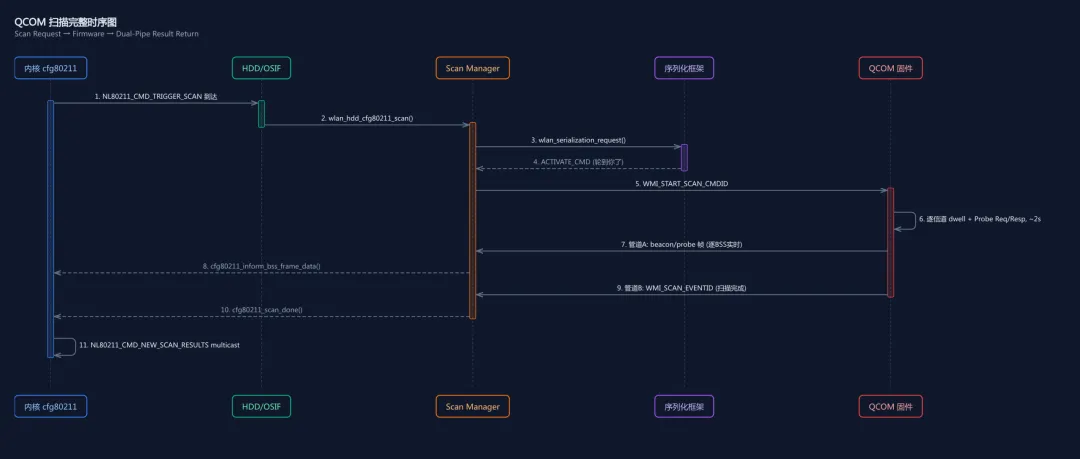

把下发和返回放在一起看，一次 QCOM 扫描的完整时序（对照上方时序图 05c-qcom-scan-sequence.png）：

1.8 扫描取消与超时

QCOM 提供两种取消方式：

方式	函数	行为
异步取消	`wlan_abort_scan()` → `ucfg_scan_cancel()`	发 WMI stop，不等待
同步取消	`ucfg_scan_cancel_sync()`	发 WMI stop + 轮询等待扫描完成（最多 `SCM_CANCEL_SCAN_WAIT_ITERATION` 次）

超时路径：序列化框架在 cmd_timeout_duration 到期后自动调用 scm_scan_serialize_callback(ACTIVE_CMD_TIMEOUT) → 发 WMI stop → 标记扫描失败。

二、MTK 驱动：Scan FSM → 7 层调用 → 固件

一句话总结：MTK 的扫描路径比 QCOM 长——7 层调用，但 FSM 更简单——只有 IDLE 和 SCANNING 两个状态。MTK 更贴近硬件（直接操作 DMA 环），容错设计（§2.4 三级恢复）更精细。

2.1 7 层调用链

cfg80211_ops.scan = mtk_cfg_scan                       [gl_init.c]  → mtk_cfg80211_scan()                                 [gl_cfg80211.c]    → kalIoctl(wlanoidSetBssidListScanAdv)              [私有 ioctl]      → wlanoidSetBssidListScanAdv()                    [wlan_oid.c]        → aisFsmScanRequestAdv()                        [ais_fsm.c: AIS FSM]          → mboxSendMsg(MID_AIS_SCN_SCAN_REQ_V2)        [hem_mbox.c: 邮箱]            → scnFsmMsgStart()                           [scan_fsm.c: SCN FSM]              → scnSendScanReqV2()                       [下发 CMD_SCAN_REQ_V2 → 固件]

每层职责一句话：

1.gl_init.c — 注册 cfg80211_ops2.gl_cfg80211.c — cfg80211 回调 → MTK 内部格式3.wlan_oid.c — OID（Object ID）接口，参数第一重转换4.ais_fsm.c — AIS FSM（STA 模式状态机），协调扫描与连接的关系5.hem_mbox.c — HEM（Hardware Event Mailbox），模块间消息传递6.scan_fsm.c — SCN FSM（扫描状态机），管理扫描生命周期7.固件 — 执行射频操作

参数的三重转换：

阶段	数据结构	转换内容
cfg80211 → OID	`PARAM_SCAN_REQUEST_ADV`	提取 SSID/信道/IE/随机 MAC
OID → mailbox	`MSG_SCN_SCAN_REQ_V2`	加入 MLO 分段 IE
mailbox → 固件	`CMD_SCAN_REQ_V2`	打包信道列表/驻留时间/超时/IE buffer（600 字节）

2.2 Scan FSM — 只有两个状态

回到比喻——MTK 的 Scan FSM 像一个紧凑的嵌入式控制器，不像 QCOM 的工业流水线那样层层抽象。它只有两个状态，但通过 do-while 链式转换在一次调用中完成状态切换和命令下发——这是一种典型的嵌入式设计哲学：简单、直接、不浪费资源。

MTK 的扫描状态机出奇地简单：

// scan_fsm.c: scnFsmSteps() — 真实源码使用命名的 enum ENUM_SCAN_STATE 类型，// 且 SCAN_STATE_SCANNING 后有 SCAN_STATE_NUM 用于边界检查（此处省略）enum {    SCAN_STATE_IDLE = 0,     // 空闲——等待扫描请求    SCAN_STATE_SCANNING      // 正在扫描——固件执行信道探测};

没有独立的 Start/Done/Abort 状态。真实代码通过 do-while 顶部的无条件赋值prScanInfo->eCurrentState = eNextState + IDLE case 内覆写 eNextState 参数实现链式转换——不是 case 内的 if 条件分支：

// scan_fsm.c: scnFsmSteps() — 教学简化版// 省略：pending list 消息取出（LINK_REMOVE_HEAD）、V1/V2 消息分发、cnmMemFree 释放消息；// 真实源码处理 8 种消息类型（MID_AIS_SCN_SCAN_REQ、MID_AIS_SCN_SCAN_REQ_V2、MID_BOW_*、// MID_P2P_*、MID_RLM_*），此处直接展示 V2 路径；函数签名含 prAdapter 和 eNextState 参数do {    fgIsTransition = FALSE;    prScanInfo->eCurrentState = eNextState;  // 顶部无条件赋值——这是链式转换的核心    switch (prScanInfo->eCurrentState) {    case SCAN_STATE_IDLE:        scnFsmHandleScanMsgV2();             // 解析参数，填充 SCAN_PARAM 结构体        // scnFsmSteps() IDLE case 在 scnFsmHandleScanMsgV2() 返回后，        // 将 eNextState 设为 SCAN_STATE_SCANNING（由函数内部的 eNextState 赋值实现）        if (eNextState != SCAN_STATE_IDLE) {            fgIsTransition = TRUE;           // do-while 再次循环，进入 SCANNING 分支        }        break;    case SCAN_STATE_SCANNING:        scnSendScanReqV2();                  // 🟢 下发扫描到固件（第二次循环才到这里）        break;    }} while (fgIsTransition);

同时，扫描完成和取消的处理在独立函数 scnEventScanDone() 和 scnFsmMsgAbort() 中——它们不在 FSM 的 switch-case 里。

关键函数详解：

函数	文件	职责
`scnFsmHandleScanMsgV2()`	`scan_fsm.c`	从邮箱取消息，解析扫描参数（SSID/信道/IE），填充内部 `SCAN_PARAM` 结构体。IDLE 状态下调用，仅解析参数——`eNextState` 是 `scnFsmSteps()` 的局部参数，该函数无法直接访问；状态转移由 `scnFsmSteps()` IDLE case 在调用返回后直接赋值 `eNextState = SCAN_STATE_SCANNING` 完成
`scnSendScanReqV2()`	`scan_fsm.c`	将 `SCAN_PARAM` 打包为 `CMD_SCAN_REQ_V2`，通过 WFDMA DMA 环发送到固件。设置扫描超时定时器——如果固件在超时前没有回复完成事件，触发 §2.4 的恢复链
`scnEventScanDone()`	`scan_fsm.c`	固件扫描完成后的回调入口。收集扫描结果，调用 `scanReportBss2Cfg80211()` 逐个 BSS 上报给 cfg80211，最终调用 `cfg80211_scan_done()` 通知内核
`scnFsmSteps()`	`scan_fsm.c`	FSM 驱动函数——`do-while` 循环执行状态转换。IDLE case 调用 `scnFsmHandleScanMsgV2()`，SCANNING case 调用 `scnSendScanReqV2()`。循环直到 `fgIsTransition == FALSE`
`scanReportBss2Cfg80211()`	`scan.c`	将固件返回的 BSS 数据转换为 `cfg80211_bss` 格式，逐个调用 `cfg80211_inform_bss_frame()` 上报给内核

MTK 扫描的完整生命周期：

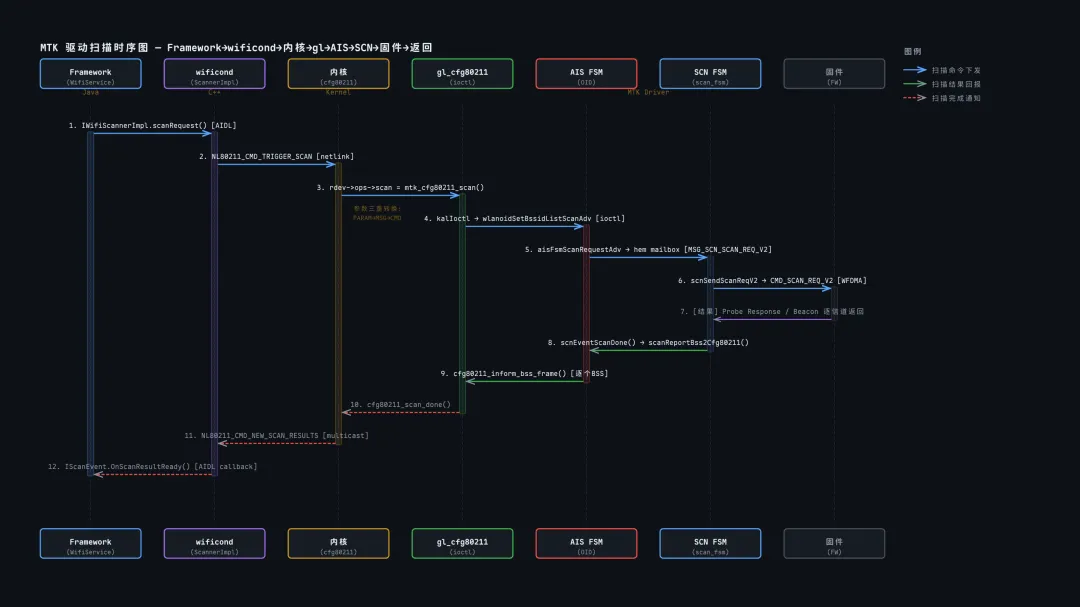

请求到达:  mtk_cfg80211_scan()    → aisFsmScanRequestAdv()        // AIS FSM 检查是否允许扫描      → mboxSendMsg()               // 投递到 SCN FSM 邮箱执行:  scnFsmSteps() [IDLE]    → scnFsmHandleScanMsgV2()       // 解析参数    → eNextState = SCANNING         // 状态转换  scnFsmSteps() [SCANNING]    → scnSendScanReqV2()            // 下发固件 + 启动超时定时器完成:  固件中断 → scnEventScanDone()    → scanReportBss2Cfg80211()      // 逐 BSS 上报    → cfg80211_scan_done()          // 通知内核扫描完成取消:  scnFsmMsgAbort()    → CMD_ID_SCAN_CANCEL → 固件    → scnFsmGenerateScanDoneMsg(CANCELLED)  // 立即生成内部完成消息

2.3 QCOM vs MTK 架构对比

维度	QCOM qcacld-3.0	MTK gen4m
通信机制	WMI 协议栈（统一命令/事件 + 多种传输方式）	WFDMA DMA 环 + HEM 软件邮箱 + 独立 conninfra 电源层
下发层数	5 层（HDD → OSIF → SCM → 序列化 → WMI）	7 层（cfg80211 → ioctl → OID → AIS FSM → HEM mailbox → SCN FSM → 固件）
FSM 风格	事件驱动 + 双队列（active/pending），基于序列化框架的 4 种回调原因（ACTIVATE_CMD/CANCEL_CMD/ACTIVE_CMD_TIMEOUT/RELEASE_MEM_CMD）分发	显式 2 状态（IDLE/SCANNING），switch-case + do-while
并发控制	序列化框架——active/pending 双队列（8/24）	无显式双队限制——消息队列自然串行化，由固件内部处理并发
参数格式	统一 `scan_start_request` 结构体，一次转换	三重转换（PARAM → MSG → CMD），每层裁剪
错误恢复	基于阈值的 SSR（SubSystem Restart）	双链恢复：超时链（L1 FW Dump → L2 L1 SER）+ 零信道链（L3 Chip Reset）
扫描缓存	无	有 `scan_cache.c`——缓存结果跳过固件扫描
架构哲学	抽象分层，扩展性强	贴近硬件，简单直接

核心差异：

•QCOM 像一座设计精良的工厂——每层有明确职责，序列化框架是所有命令的统一调度器•MTK 像一个紧凑的嵌入式系统——层次深但每层职责薄，FSM 极简

2.4 MTK 扫描容错：三级恢复机制

一句话总结：MTK 的扫描容错是嵌入在扫描 FSM 中的双链恢复设计——超时链从轻到重（L1 dump → L2 SER），零信道链直接走最重的 L3 芯片复位。正常扫描后计数器清零，只有连续异常才会触发。

MTK 的扫描容错实际上是两条独立的恢复链，不是单一的三级升级链：

恢复链 A：超时恢复（scnDoScanTimeoutRecoveryCheck()）

当扫描超时（固件没有在预期时间内返回结果）时，计数器 ucScnTimeoutTimes 累加：

等级	触发条件	操作	影响
L1: FW Dump	`ucScnTimeoutTimes == 2` （连续 2 次超时）	`HIF_TRIGGER_FW_DUMP` ——抓取固件内存快照用于离线分析	无功能影响，扫描继续
L2: L1 SER	`ucScnTimeoutTimes >= ucScanNoApRecoverTh` （NVRAM 可配，默认 3——此时 L1 已在 count=2 时触发过）且`ucScnTimeoutSubsysResetCnt < 1`（只执行一次）且`eConnectionState == MEDIA_STATE_DISCONNECTED`（仅无连接时）。注意：L1 和 L2 是顺序触发的两个独立 if 判断，不是同一个条件的 AND——L1 在 count==2 时触发 FW Dump，L2 在 count>=3 时才检查连接状态	`HIF_DRV_SER` ——触发 WiFi 子系统的 L1 级别恢复	不影响已有连接（因为触发条件要求无连接）

恢复链 B：零信道恢复（scnDoZeroChRecoveryCheck()）

当扫描完成但结果为空（固件报告 0 个信道被扫描）时，计数器 ucScnZeroChannelCnt 累加：

等级	触发条件	操作	影响
L3: Chip Reset	`ucScnZeroChannelCnt > 3` （连续 4 次零信道）且`ucScnZeroChSubsysResetCnt < 1`（只执行一次）	`RST_FLAG_CHIP_RESET` ——触发完整芯片复位	连接断开

为什么分两条链？ 超时（固件卡死）和零信道（射频硬件异常）是两种完全不同的故障模式——超时可能是固件调度问题（L1 dump + L2 SER 通常能恢复），零信道则指向硬件层面的问题（只能芯片复位）。两条链独立计数，正常扫描后各自清零。

对比 QCOM 的 SSR（SubSystem Restart——基于阈值触发整个 WiFi 子系统的崩溃恢复），MTK 的分级设计更精细——在 L1/L2 阶段就能解决问题，不需要走到 L3。

2.5 MTK 扫描取消

MTK 的扫描取消通过 scnFsmMsgAbort() 实现——它在 SCN FSM 内部处理取消请求：

取消请求来源:  ├── AIS FSM: 连接请求到来时需要取消正在进行的扫描  ├── cfg80211: 用户/框架层主动取消（如切换网络）  └── 超时: SCN FSM 内部扫描超时scnFsmMsgAbort()                       [scan_fsm.c]  → 向固件发送 CMD_ID_SCAN_CANCEL         // 通知固件停止当前扫描  → 不等待固件回复（fire-and-forget）  → scnFsmGenerateScanDoneMsg(CANCELLED)  // 立即生成内部完成消息    → scanReportBss2Cfg80211()         // 上报已收集的部分结果      → cfg80211_scan_done(aborted)    // 通知内核扫描被取消

与 QCOM 的对比：QCOM 提供异步取消（wlan_abort_scan()）和同步取消（ucfg_scan_cancel_sync()）两种模式，MTK 只有一种取消路径——通过邮箱消息触发，固件确认后回调。QCOM 的序列化框架还会在超时后自动取消（ACTIVE_CMD_TIMEOUT），MTK 的超时恢复则走 §2.4 的分级容错链。

三、PNO — 息屏时的低功耗值守

一句话总结：PNO（Preferred Network Offload）是息屏时发现已保存网络的关键机制——扫描由固件代劳，CPU 休眠，只在发现匹配网络时才唤醒。Android Framework 的 PNO 直接走 wificond（IWifiScannerImpl.startPnoScan → NL80211_CMD_START_SCHED_SCAN），不经过 wpa_supplicant。 supplicant 的 wpas_start_pno() 是另一条独立路径——用于 supplicant 自己内部的网络发现（如 bgscan 场景的 scheduled scan）。

回到雷达比喻——PNO 是雷达的低功耗值守模式。不需要一直开满功率全频段扫描，只在预设的信道上、按预设间隔、周期性侦听已知目标信号。就像哨兵每隔几分钟用望远镜扫一眼已知的敌方据点——不费电，也不错过目标。

3.1 Framework 层 PNO：走 wificond，不经 supplicant

在 05（上）中我们讲到 WifiScanningServiceImpl 有三个状态机。PNO 由 WifiPnoScanStateMachine 管理：

WifiPnoScanStateMachine:  mDefaultState    └── mStartedState（父状态，处理 PNO 启停）          ├── mHwPnoScanState（硬件 PNO——固件执行）          │     └── mSingleScanState（PNO 匹配后补做单次扫描获取完整 IE）          └── mSwPnoScanState（软件 PNO——定时器驱动周期扫描 + 退避算法）

决策树（StartedState.processMessage(CMD_START_PNO_SCAN)）：

硬件支持 PNO？├── 是 → mHwPnoScanState（固件执行，功耗最低）└── 否 → 软件 PNO 开关打开？          ├── 是 → mSwPnoScanState（AlarmManager 定时器 + 扫描 + 退避）          └── 否 → 返回 "not supported"

HwPno 匹配后的关键行为：PNO 结果只包含 BSSID 和 SSID——没有完整的 IE（如 RSN、HT/VHT/HE 能力）。因此收到 CMD_PNO_NETWORK_FOUND 后，会补做一次单次全频段扫描来获取完整 IE——这就是 mSingleScanState 的作用。

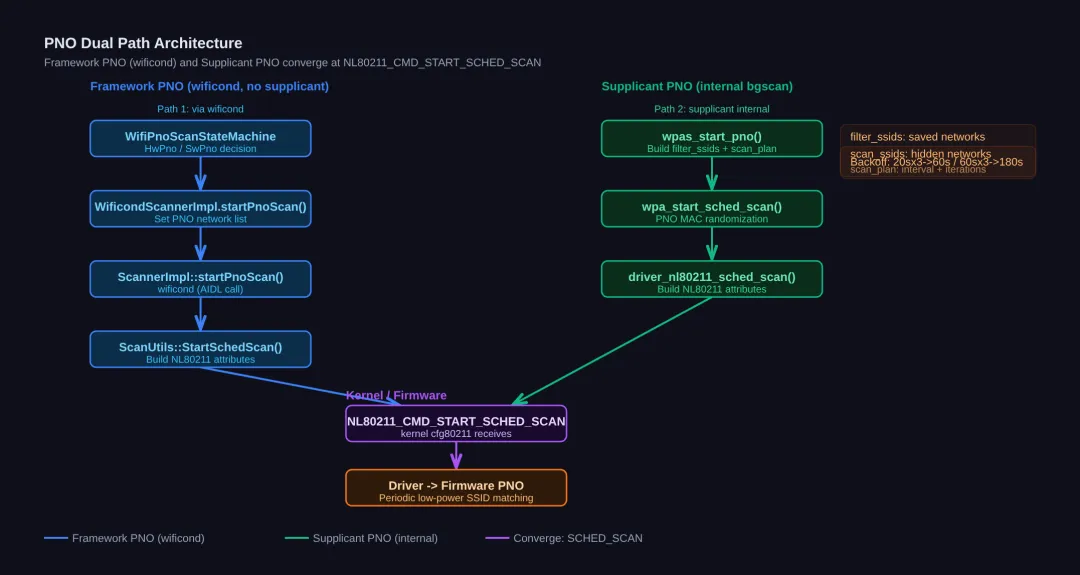

3.2 Supplicant 内部的 PNO（独立路径，非 Framework 路径）

wpas_start_pno() 是 supplicant 内部的 PNO 实现——用于 supplicant 触发的网络发现（如 bgscan 场景），与 Framework 的 wificond PNO 互不相关。但底层 scheduled scan 机制相同：

// external_wpa_supplicant_8/wpa_supplicant/scan.cint wpas_start_pno(struct wpa_supplicant *wpa_s){    struct wpa_driver_scan_params params;    struct sched_scan_plan scan_plan;    if (!wpa_s->sched_scan_supported)        return -1;                   // 驱动不支持 scheduled scan    if (wpa_s->pno || wpa_s->pno_sched_pending)        return 0;                    // 已经在 PNO 或等待中    if ((wpa_s->wpa_state > WPA_SCANNING) &&        (wpa_s->wpa_state < WPA_COMPLETED))        return -EAGAIN;              // 正在关联中，推迟    // 以下为教学简化版——合并了源码中两个独立循环（计数 + 填充）的遍历逻辑。    // 源码第一个循环用 ssid->next（全局扁平链表）遍历计数（scan.c:3462），    // 第二个循环用 pssid[]+pnext（按优先级链表）遍历填充（scan.c:3498）——    // next 和 pnext 是不同的链表指针：next 是全局扁平链表，pnext 是同优先级内的链表。    // 这里展示的是第二个循环的核心模式    num_ssid = num_match_ssid = 0;    prio = 0;    ssid = wpa_s->conf->pssid[prio];    while (ssid) {        if (!wpas_network_disabled(wpa_s, ssid)) {            num_match_ssid++;            if (ssid->scan_ssid)                num_ssid++;        }        if (ssid->pnext)            ssid = ssid->pnext;          // 同优先级的下一个网络        else if (prio + 1 == wpa_s->conf->num_prio)            break;                        // 最后一个优先级，遍历结束        else            ssid = wpa_s->conf->pssid[++prio];  // 切到下一个优先级的头指针    }    // ...填充 params.ssids[] 和 params.filter_ssids[]...    // 设置扫描计划    if (wpa_s->sched_scan_plans_num) {        params.sched_scan_plans = wpa_s->sched_scan_plans;    } else {        scan_plan.interval = wpa_s->conf->sched_scan_interval                           ? wpa_s->conf->sched_scan_interval : 10;        scan_plan.iterations = 0;  // 0 = 无限循环        params.sched_scan_plans = &scan_plan;        params.sched_scan_plans_num = 1;    }    // MAC 随机化（PNO专用，与扫描的随机化策略分离）    if ((wpa_s->mac_addr_rand_enable & MAC_ADDR_RAND_PNO) &&        wpa_s->wpa_state <= WPA_SCANNING)        wpa_setup_mac_addr_rand_params(¶ms, wpa_s->mac_addr_pno);    ret = wpa_supplicant_start_sched_scan(wpa_s, ¶ms);    if (ret == 0)        wpa_s->pno = 1;}

主要功能：

•filter_ssids vs ssids：filter_ssids 包含所有已保存 SSID（用于匹配），ssids 只包含需要主动扫描的 SSID（隐藏网络）•scan_plan 支持多段计划——如前 3 次用 20s 间隔，之后用 60s•iterations = 0 表示无限循环——PNO 会一直执行，直到被停止或用户打开屏幕•PNO 的 MAC 随机化是独立配置的（MAC_ADDR_RAND_PNO vs MAC_ADDR_RAND_SCAN）•SSID 数量有两道裁剪：max_sched_scan_ssids = min(wpa_s->max_sched_scan_ssids, WPAS_MAX_SCAN_SSIDS)（驱动能力上限，典型值 16）和 num_match_ssid > wpa_s->max_match_sets（supplicant match set 上限）。超出部分被静默裁剪——这就是为什么排查表中会有「SSID 数量超出固件上限」的问题

3.3 MTK 驱动的 PNO：NLO 状态机

MTK gen4m 驱动的 PNO 实现基于 NLO（Network List Offload） 状态机——固件内部维护了三个专用状态，独立于普通扫描的 IDLE/SCANNING 状态：

// include/mgmt/scan.h — MTK 扫描 FSM 完整状态枚举enum ENUM_FW_SCAN_STATE {    FW_SCAN_STATE_IDLE = 0,    FW_SCAN_STATE_SCAN_START,              // 普通扫描    // ... 普通扫描状态省略 ...    FW_SCAN_STATE_SCAN_DONE,               // 普通扫描完成    FW_SCAN_STATE_NLO_START,               // ⑧ NLO 开始——固件启动周期性侦听    FW_SCAN_STATE_NLO_HIT_CHECK,           // ⑨ NLO 匹配检查——发现匹配网络时触发    FW_SCAN_STATE_NLO_STOP,                // ⑩ NLO 停止——用户亮屏或主动取消    FW_SCAN_STATE_BATCH_START,             // 批量扫描（另有用途）    // ...};

NLO 的三状态生命周期：

固件收到 NLO 命令:  → FW_SCAN_STATE_NLO_START    → 固件按预设间隔在指定信道上周期性侦听      → 收到 Beacon/Probe Response → FW_SCAN_STATE_NLO_HIT_CHECK        → 匹配 SSID → 上报匹配事件到驱动 → 继续侦听      → 用户亮屏 / 驱动取消 → FW_SCAN_STATE_NLO_STOP

驱动层入口：MTK 的 cfg80211 回调注册了 sched_scan_start 和 sched_scan_stop：

// os/linux/gl_cfg80211.cint mtk_cfg80211_sched_scan_start(struct wiphy *wiphy,                                   struct net_device *ndev,                                   struct cfg80211_sched_scan_request *request){    // 提取 SSID 列表、匹配集、信道、间隔等参数    // 构建 PARAM_SCHED_SCAN_REQUEST → 通过 OID 下发到固件    // 固件进入 FW_SCAN_STATE_NLO_START}

关键行为：

•LowLatency 拒绝：已连接状态下如果启用了低延迟模式，MTK 会拒绝 PNO 请求（return -EBUSY）——保证前台连接质量优先•单实例限制：prGlueInfo->prSchedScanRequest != NULL 时拒绝新请求——MTK 同一时间只允许一个 PNO 实例•固件侧匹配：匹配逻辑在固件内部完成，驱动只负责下发 SSID 列表和接收匹配通知

与 QCOM PNO 的对比：

维度	QCOM	MTK
实现层	Host 驱动调度 + WMI 命令	固件内部 NLO 状态机
匹配逻辑	Host 侧 `scm_handle_pno_hit()`	固件侧 NLO_HIT_CHECK
并发限制	与普通扫描共享序列化队列	独立于普通扫描，单实例
低延迟处理	无特殊拒绝逻辑	已连接+低延迟模式直接拒绝

3.4 指数退避策略

Android 12+ 引入基于移动状态的 PNO 间隔调整：

移动状态	PNO 扫描间隔	说明
`DEVICE_MOBILITY_STATE_STATIONARY`	60s ×3 → 180s	静止——不移动，降低到 3 分钟一次
`DEVICE_MOBILITY_STATE_LOW_MVMT`	20s ×3 → 60s	步行——默认策略
`DEVICE_MOBILITY_STATE_HIGH_MVMT`	20s ×3 → 60s	车载——默认策略
`DEVICE_MOBILITY_STATE_UNKNOWN`	20s ×3 → 60s	默认回退

设计原理：静止设备周围的热点环境不会变化——180 秒扫一次也不会错过新 AP。但移动设备（走路/开车）可能在 1 分钟内穿越多个 AP 覆盖区——需要更频繁地扫描。

这个行为在不同的 Android 版本中通过配置 overlay 控制：

配置项	默认值	描述
`config_wifiStationaryPnoScanIntervalMillis`	60,000 ms	静止时前 3 次扫描间隔
`config_wifiMovingPnoScanIntervalMillis`	20,000 ms	移动时前 3 次扫描间隔
后续乘数	×3	前 3 次后间隔放大 3 倍

3.5 PNO 全链路总结

息屏 + 断连 + 有已保存网络  → WifiConnectivityManager.handleScreenStateChanged()    → startDisconnectedPnoScan()      → retrievePnoNetworkList()                      // 获取已保存网络列表      → WifiPnoScanStateMachine (CMD_START_PNO_SCAN)        → HwPnoScanState: ScannerImplsTracker.setHwPnoList()          → WificondScannerImpl.startPnoScan()            → AIDL: IWifiScannerImpl.startPnoScan()              → wificond ScannerImpl::startPnoScan()                → ScanUtils::StartScheduledScan()                  → NL80211_CMD_START_SCHED_SCAN       // 下发到内核                    → 驱动 → 固件固件发现匹配网络:  → wificond: IPnoScanEvent.OnPnoNetworkFound()    → WifiPnoScanStateMachine (CMD_PNO_NETWORK_FOUND)      → mSingleScanState: addSingleScanRequest()       // 补做全频段扫描        → onResults() → 通知 Framework

四、WiFi 6E/7 扫描新机制

一句话总结：6GHz 新增 59 个 20MHz 信道，传统的逐个信道主动扫描将耗时 ~3 秒。802.11ax 引入了 PSC（减少 75% 信道）、RNR（跨频段发现）、Multi-BSSID（一个 Beacon 多 SSID）、FILS 发现帧（20ms 被动发现）四种机制来应对这个挑战。

4.1 问题：59 个信道怎么高效扫描？

回到比喻——WiFi 6E 相当于雷达新增了一个大频段。传统逐个信道扫描就像地毯式轰炸——太慢。新的搜索策略包括：只搜哨站信道（PSC）、利用友军情报（RNR）、一帧多信息（Multi-BSSID）、快速应答信号（FILS）。

扫描方式	信道数	每信道耗时	总耗时
传统全信道主动扫描	59	~50 ms（平均，空信道 25ms 早退 + 有 AP 时 60ms）	~3 秒
PSC 主动扫描	15	~50 ms	~0.75 秒
FILS 被动发现	59	~20 ms	~1.2 秒

另外，RNR（Reduced Neighbor Report）不是一种扫描方式——它是 AP 在 2.4/5GHz Beacon 中附带的 6GHz 邻居信息。STA 仍在 2.4/5GHz 上扫描，结果中顺带获得了 6GHz AP 的信息——不需要在 6GHz 上做任何主动扫描。

4.2 PSC（Preferred Scanning Channels）

PSC 的核心思想是：只在每 4 个 20MHz 信道中选 1 个作为「哨站信道」，STA 只需在这些哨站上发送 Probe Request：

6GHz 信道:  1  5  9 13 17 21 25 29 33 37 41 45 49 53 57 ...             ^        ^         ^         ^         ^            PSC       PSC       PSC       PSC       PSCPSC 信道列表（以 FCC/CE 为例，因 regulatory domain 变化）: 5, 21, 37, 53, 69, 85, 101, 117,                       133, 149, 165, 181, 197, 213, 229

严格限制：在非 PSC 信道上，STA 不能发送广播 Probe Request（wildcard SSID + wildcard BSSID）。只有收听到该信道上 AP 的 Beacon 或 FILS 发现帧后，才能发送单播 Probe Request。这防止了 6GHz 频段的「probe storm」。

源码级：内核如何实现 PSC 过滤？ 当 Framework 设置 NL80211_SCAN_FLAG_COLOCATED_6GHZ 标志时，内核 cfg80211_scan_6ghz() 函数（net/wireless/scan.c）执行以下逻辑（注：此为内核代码，来自 AOSP kernel common 分支，非本仓库可验证的驱动源码）：

// net/wireless/scan.c — cfg80211_scan_6ghz() 核心逻辑（简化）// ① 遍历已知 BSS，从 RNR IE 中提取同位置 6GHz AP 列表if (rdev_req->flags & NL80211_SCAN_FLAG_COLOCATED_6GHZ) {    list_for_each_entry(intbss, &rdev->bss_list, list) {        cfg80211_parse_colocated_ap(ies, &coloc_ap_list);  // 解析 RNR    }}// ② 如果定向扫描（1 个 SSID）且已知同 ESS 的同位置 AP → 跳过 PSCif (count && request->n_ssids == 1 && request->ssids[0].ssid_len) {    list_for_each_entry(ap, &coloc_ap_list, list) {        if (ap->colocated_ess && cfg80211_find_ssid_match(ap, request)) {            need_scan_psc = false;  // 已知目标在同位置，不需要扫 PSC            break;        }    }}// ③ 只添加 PSC 信道（或未设 COLOCATED_6GHZ 时添加全部 6GHz 信道）for (i = 0; i < rdev_req->n_channels; i++) {    if (rdev_req->channels[i]->band == NL80211_BAND_6GHZ &&        ((need_scan_psc && cfg80211_channel_is_psc(rdev_req->channels[i])) ||         !(rdev_req->flags & NL80211_SCAN_FLAG_COLOCATED_6GHZ))) {        cfg80211_scan_req_add_chan(request, rdev_req->channels[i], false);    }}

QCOM 驱动侧在 WMI 扫描命令中通过 chan_p->psc_channel = 1 标记 PSC 信道（wma_scan_roam.c），固件据此决定在哪些 6GHz 信道上发送 Probe Request。

4.3 RNR（Reduced Neighbor Report）

RNR 是跨频段发现的核心——AP 在 2.4/5GHz 的 Beacon 和 Probe Response 中附带其 6GHz 同位置 AP 的信息：

2.4GHz Beacon:  └── Reduced Neighbor Report element:        ├── Operating Class + Channel Number（6GHz 信道）        ├── TBTT Information（目标 Beacon 发送时间）        ├── BSSID（6GHz AP 的 MAC 地址）        ├── Short SSID（SSID 的 4 字节哈希）        └── BSS Parameters（是否同位置、是否支持 Multiple BSSID 等）

关键价值：STA 在 2.4/5GHz 上扫描时，自动获取 6GHz AP 的信息——不需要在 6GHz 上做任何扫描就发现了 6GHz 网络。这就是 enable_6ghz_rnr 标志的作用（对应 NL80211_SCAN_FLAG_COLOCATED_6GHZ，在 05（上）中我们见过）。

源码级：RNR 信息如何驱动扫描决策？ 内核 cfg80211_parse_colocated_ap() 从已知 BSS 的 Beacon/Probe Response 中解析 RNR IE，构建 coloc_ap_list。这个列表有两个用途：

1.决定扫哪些 6GHz 信道：只扫列表中 AP 所在的信道 + PSC 信道（如上面 PSC 的源码所示）2.避免重复扫描：如果已知目标 AP 在同位置（colocated_ess = true），连 PSC 都可以跳过

这意味着 RNR 不仅是"发现"机制——它还是一种扫描优化机制，通过已知信息减少需要扫描的 6GHz 信道数量。

4.4 Multi-BSSID

Multi-BSSID 允许一个 AP 在单个 Beacon 中携带多个虚拟 AP（SSID）的信息：

单个 Beacon 帧:  └── transmitted BSSID（主 AP）  └── Multiple BSSID element:        ├── non-transmitted BSSID profile 1（SSID "Guest"）        ├── non-transmitted BSSID profile 2（SSID "IoT"）        └── non-transmitted BSSID profile 3（SSID "Enterprise"）

对扫描的影响：STA 收到一个 Beacon 就知道这个 AP 上有 4 个 SSID——不需要收到 4 个独立的 Beacon。这在大密度部署中节省了大量空口时间。

4.5 FILS 发现帧（802.11ai）

FILS（Fast Initial Link Setup）定义了一种轻量 Beacon——每 20ms 发送一次（比 Beacon 的 ~100ms 快 5 倍）：

参数	完整 Beacon	FILS 发现帧
发送间隔	~100 TU (102.4ms)	20 TU (20.48ms)
内容	完整 IE 列表（70+ 元素）	核心字段：Short SSID、BSSID、信道、能力信息
被动发现时间	~102ms	~20ms

对于 59 个 6GHz 信道的被动扫描：传统方式 ~6 秒，FILS 方式 ~1.2 秒。

五、调试与日志

5.1 代码锚点与日志关键字速查

使用说明：下面两张表用途不同——代码锚点是函数名/常量名，用于在源码中定位（grep 源码），它们在 dmesg/logcat 中不会以这个形式出现；日志关键字是 scm_err()、hdd_err() 等宏的实际输出字符串片段，用于在运行时日志中搜索（grep dmesg/logcat）。

表 A：代码锚点（grep 源码时用）

层	锚点	锚点类型	作用
Framework	`WifiScanningServiceImpl`	类名	扫描状态机实现
Framework	`ScanRequestProxy`	类名	节流逻辑实现
Supplicant	`wpa_supplicant_scan()`	函数入口	扫描参数构建主入口
Supplicant	`wpas_trigger_scan_cb()`	回调函数	radio work 激活时的扫描下发
Supplicant	`wpa_bss_update_scan_res()`	函数入口	BSS 缓存逐条更新
QCOM	`wlan_hdd_cfg80211_scan()`	函数入口	驱动扫描入口（cfg80211 回调）
QCOM	`scm_scan_start_req()`	函数入口	SCM 调度开始
QCOM	`wlan_serialization_request()`	函数入口	序列化入队
QCOM	`WMI_START_SCAN_CMDID`	WMI 命令 ID	下发扫描到固件（出现在 WMI trace 中）
QCOM	`WMI_SCAN_EVENTID`	WMI 事件 ID	固件扫描事件（出现在 WMI trace 中）
MTK	`scnFsmSteps()`	函数入口	Scan FSM 状态转换
MTK	`scnEventScanDone()`	函数入口	扫描完成事件处理
MTK	`scnDoScanTimeoutRecoveryCheck()`	函数入口	扫描超时检测
MTK	`HIF_DRV_SER`	宏常量	L2 恢复操作标识
MTK	`RST_FLAG_CHIP_RESET`	宏常量	L3 芯片复位标识

表 B：日志关键字（grep dmesg/logcat 时用）

层	日志宏 / 格式	搜索关键字示例	含义
Framework	`Log.d(TAG, ...)`	`WifiScanningServiceImpl`	状态机状态变化
Framework	`Log.i(TAG, ...)`	`throttled`	节流拒绝
Supplicant	`wpa_dbg()`	`nl80211: scan request`	扫描下发到内核
Supplicant	`wpa_msg()`	`CTRL-EVENT-SCAN-RESULTS`	扫描结果到达
Supplicant	`wpa_dbg()`	`Reject scan trigger since one is already pending`	扫描被拒绝（已有排队）
Supplicant	`wpa_msg()`	`CTRL-EVENT-SCAN-FAILED ret=`	扫描失败及错误码
Supplicant	`wpa_dbg()`	`BSS: Add new id` / `BSS: Remove`	BSS 缓存增删
QCOM	`hdd_err()` / `hdd_info()`	`wlan_hdd_cfg80211_scan`	驱动扫描入口日志
QCOM	`scm_err()` / `scm_info()` / `scm_debug()`	`scm_scan_start_req`	SCM 调度日志
QCOM	`scm_err()` / `scm_info()`	`wlan_serialization_request`	序列化入队日志
MTK	`log_dbg(SCN, STATE, ...)`	`[SCAN]TRANSITION:`	Scan FSM 状态转换日志
MTK	`log_dbg(SCN, EVENT, ...)`	`scnEventScanDone`	扫描完成日志
MTK	`log_err(SCN, ...)`	`scnDoScanTimeoutRecoveryCheck`	扫描超时日志
内核	`nl80211` trace events	`NL80211_CMD_TRIGGER_SCAN`	内核收到扫描命令
内核	`nl80211` trace events	`NL80211_CMD_NEW_SCAN_RESULTS`	内核报告扫描结果

5.2 常见问题排查

问题	可能原因	排查方法
扫描不返回结果	DFS 信道被跳过	检查 `ChannelHelper` 日志——DFS 信道静默过滤
	dwell time 太短	检查驱动 dwell_time 配置——嘈杂环境可能需要加长到 80ms+
	Probe Response 被过滤	检查 IE 匹配——RSN IE 不支持、PMF 要求不满足等
扫描太慢	扫描间隔被节流	检查 `ScanRequestProxy` 日志——是否触发节流
	序列化队列排队	QCOM: 检查 serialization active queue 是否满 (8 个)
	隐藏网络太多	每个隐藏 SSID 多一次轮询——减少不必要的隐藏网络配置
PNO 不工作	sched_scan 不支持	检查 `wpa_s->sched_scan_supported`
	SSID 列表为空	检查 `num_match_ssid == 0`——没有已保存网络
	固件限制	检查 `max_sched_scan_ssids`——SSID 数量超出固件上限
PNO 耗电高	退避未生效	检查 `scan_plan`——是否正确配置了 interval/iterations
	不停触发全频段	检查 PNO 匹配后是否每次都补单次扫描（`mSingleScanState`）

六、总结

6.1 扫描三部曲覆盖的完整调用链

App.startScan()  → WifiServiceImpl    → ScanRequestProxy.startScan()           [上篇: 节流检查]      → WifiScanningServiceImpl              [上篇: 状态机]        → WifiNl80211Manager.startScan2()    [上篇: AIDL]          → wificond ScannerImpl::scanRequest()  [上篇: 参数转换]            → ScanUtils::Scan()                  [上篇: NL80211_CMD_TRIGGER_SCAN]              → 内核 cfg80211                → wpa_supplicant_scan()       [中篇: Supplicant 参数构建]                  → radio_add_work("scan")    [中篇: radio work 排队]                    → wpas_trigger_scan_cb()   [中篇: 实际下发 + MAC 随机化]                      → driver_nl80211_scan()  [中篇: nl80211 构建]                        → QCOM: scm_scan_start_req()  [下篇: SCM 调度]                          → wlan_serialization         [下篇: 序列化队列]                            → WMI_START_SCAN_CMDID     [下篇: WMI → 固件]                        → MTK: scnFsmSteps()           [下篇: Scan FSM]                          → CMD_SCAN_REQ_V2             [下篇: 固件命令]                            → 固件执行 Probe Request                              → Probe Response / Beacon 回来                                → QCOM: WMI_SCAN_EVENTID → cfg80211_scan_done                                → MTK: scnEventScanDone → cfg80211_scan_done                                  → 内核 NL80211_CMD_NEW_SCAN_RESULTS                                    → Supplicant EVENT_SCAN_RESULTS   [中篇]                                      → wpa_bss_update_scan_res()     [中篇: BSS 更新]                                        → wpas_select_network()       [中篇: 网络选择 → 06 章]                                  → wificond OnScanResultReady()      [上篇: 回调]                                    → Framework onResults()           [上篇: 分发]

6.2 QCOM vs MTK：扫描结果上报的差异

§1.6 讲了 QCOM 的双管道上报，§2.1 讲了 MTK 的 7 层调用链。这里做一个收口对比——两家的结果上报机制差异显著：

维度	QCOM qcacld-3.0	MTK gen4m
逐 BSS 上报时机	扫描进行中实时上报（管道 A：`WMI_EVENT_BCN_PROB_RESP`）	扫描完成后在回调链中批量上报（`scnEventScanDone()` → `scanReportBss2Cfg80211()`）
完成信号	`WMI_SCAN_EVENTID` （管道 B）→ `cfg80211_scan_done()`	`scnEventScanDone()` → `cfg80211_scan_done()`
上报函数	`cfg80211_inform_bss_frame_data()` （逐 BSS）¹	`cfg80211_inform_bss_frame()` （逐 BSS，但在完成回调中）¹
用户体验差异	扫描过程中就能看到部分 AP 出现	需要等 2-3 秒扫描全部完成后才一次性看到结果

¹ 两个内核 API 功能相同，区别在于参数传递方式——cfg80211_inform_bss_frame_data() 接受预解析的 struct cfg80211_inform_bss 元数据（较新的 API），cfg80211_inform_bss_frame() 接受原始帧数据由内核解析（较旧的 API）。这不是 QCOM/MTK 的设计选择差异，更多是内核 API 版本适配的差异。

QCOM 双管道的设计意图：如果只有完成事件（管道 B），用户在 Settings 中点击刷新后要等 2-3 秒才能看到任何结果。管道 A 让内核的 BSS 数据库在扫描过程中就逐步被填充——Framework 甚至可以在扫描还在进行时就拿到部分结果。

6.3 完整的扫描请求 → 结果返回全链路

把三篇的内容串起来，一次完整的扫描从 App 到固件再回到 UI 的全链路：

【扫描请求下发】App.startScan()                           ← 用户操作 / Settings 10s 定时  → WifiServiceImpl                       ← 权限检查    → ScanRequestProxy.startScan()        ← [上篇] 节流：FG 4次/120s，BG 1次/30min      → WifiScanningServiceImpl           ← [上篇] 状态机 Idle→Scanning        → WifiNl80211Manager.startScan2() ← [上篇] AIDL 跨进程          → wificond ScannerImpl          ← [上篇] 参数翻译 + MAC 随机化            → NL80211_CMD_TRIGGER_SCAN    ← [上篇] netlink 到内核【驱动执行（QCOM 路径）】内核 cfg80211  → wlan_hdd_cfg80211_scan()              ← [下篇] HDD 入口    → scm_scan_start_req()                ← [下篇] SCM 调度      → wlan_serialization_request()      ← [下篇] 序列化队列        → WMI_START_SCAN_CMDID            ← [下篇] 下发固件【驱动执行（MTK 路径）】内核 cfg80211  → mtk_cfg80211_scan()                   ← [下篇] cfg80211 回调    → aisFsmScanRequestAdv()              ← [下篇] AIS FSM      → scnFsmSteps() → scnSendScanReqV2()  ← [下篇] SCN FSM → 固件【固件执行】固件逐信道 dwell + Probe Request/Response  → 26 信道 dwell + BSS 收集 → ~2.9s（详见 §1.5）【扫描结果返回】QCOM: WMI_SCAN_EVENTID / beacon/probe 帧  → cfg80211_scan_done()                  ← 内核 APIMTK: scnEventScanDone()  → scanReportBss2Cfg80211()              ← 逐 BSS 上报    → cfg80211_scan_done()                ← 内核 API      → NL80211_CMD_NEW_SCAN_RESULTS      ← netlink multicastSupplicant: EVENT_SCAN_RESULTS            ← [中篇]  → wpa_bss_update_scan_res()             ← BSS 缓存更新    → wpas_select_network()               ← 网络选择 → 06 章wificond: OnScanResultReady()             ← [上篇] AIDL 回调  → Framework onResults()                 ← 分发给 Settings / WifiConnectivityManager / App

6.4 各层关键设计决策总结

层	决策	原因
Framework	节流：前台 4次/120s，后台 1次/30min	防止 App 扫描风暴
Framework	WifiPnoScanStateMachine 的 HwPno/SwPno 双轨	兼容不同硬件能力
wificond	ENODEV 看门狗（4 次 → crash）	网卡静默失败不如 crash 重启
Supplicant	radio work 串行化	射频物理单工——同时只能做一件事
Supplicant	BSS 缓存跨扫描持久化 + scan_miss_count 淘汰	追踪信号趋势，自动清理消失的 AP
QCOM	序列化框架（active/pending 双队列）	所有射频命令的统一调度器
QCOM	双管道上报（逐 BSS 实时 + 扫描完成事件）	边扫边上结果，不等全部完成
MTK	2 状态 FSM（IDLE/SCANNING）	极简——嵌入式场景不需要复杂状态
MTK	双链恢复（超时链 L1→L2 + 零信道链 L3）	不同故障模式用不同策略，尽量减少对用户的影响
802.11ax	PSC（每 4 个信道 1 个哨站）	减少 75% 的 6GHz 扫描信道
802.11ax	RNR（跨频段发现）	2.4/5GHz 扫描结果中直接带 6GHz AP 信息

References

[1] MTK gen4m: https://android.googlesource.com/kernel/common/+/refs/heads/android-mainline/
[2] external/wpa_supplicant_8: https://android.googlesource.com/platform/external/wpa_supplicant_8/
