AI Agent替我做原理图:立创EDA + CubeMX + 知识库的三合一工作流

上一篇文章讲了用AI Agent啃下107篇ST数据手册，自动提取阻抗参数、画6层层叠、出立创EDA教程。整个过程从1周压缩到3小时。

但阻抗设计只是PCB的一块拼图。真正的全流程是从需求到原理图到PCB到Gerber——这篇文章讲的就是怎样把Agent嵌入立创EDA的原理图设计流程。

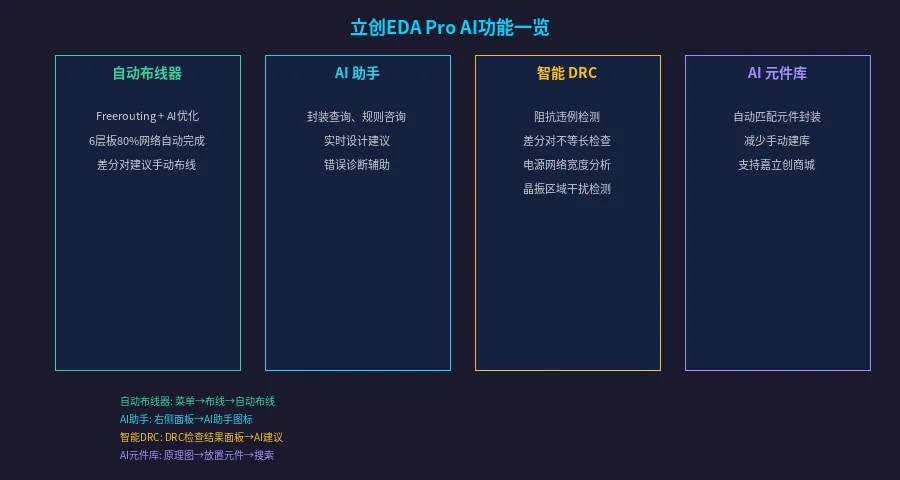

立创EDA的AI能力到底是什么

先说清楚，立创EDA的AI跟Copilot那种代码级智能还差得远。但在PCB这个垂直领域，它已经把几个最耗时的环节做到了可用的自动化。

先手动完成关键信号（USB差分对、SDRAM数据组、时钟线、晶振区域），然后启动自动布线器处理剩余80%的普通网络。差分对和BGA扇出必须手动，自动布线器不擅长这两样。

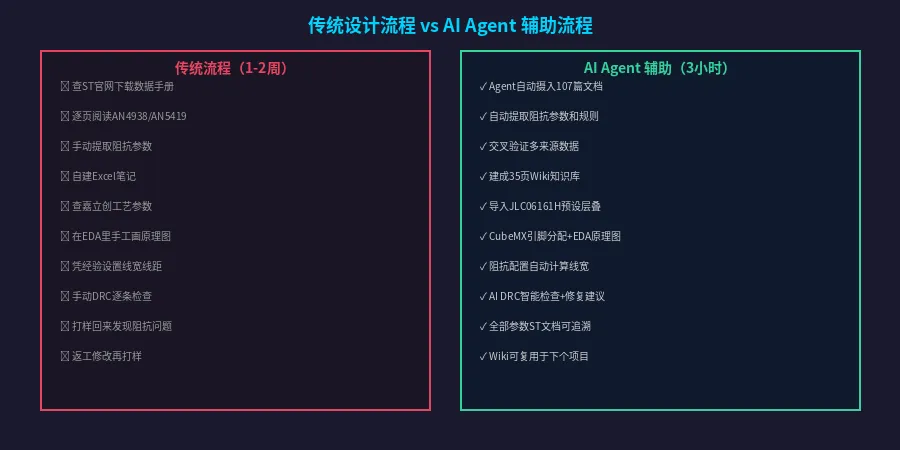

传统设计 vs Agent辅助：六阶段全流程对比

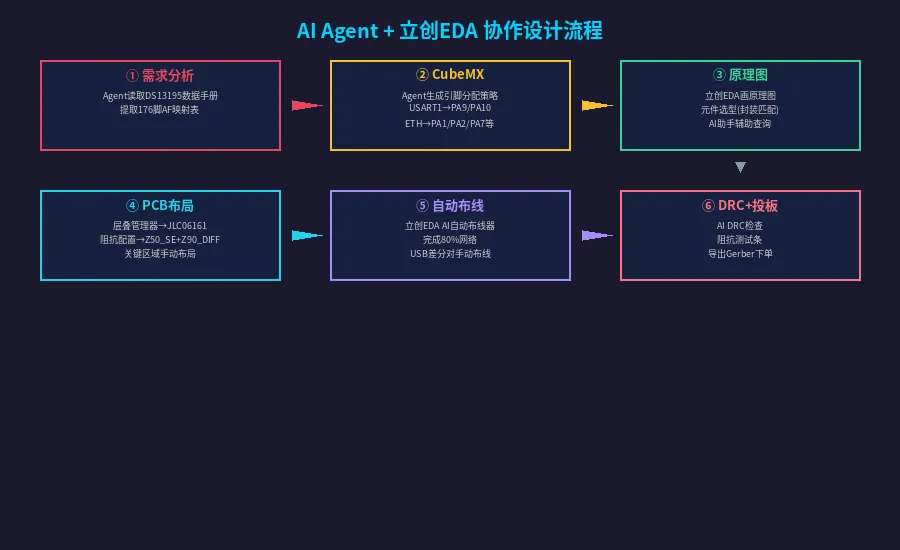

下面拆解每个阶段。

第一阶段：需求分析——Agent读数据手册

用户说"我要用STM32H753做一个带USB、以太网、SD卡、外挂SDRAM、CAN FD的板子"。

Agent不是去网上搜教程，而是直接读数据手册DS13195的引脚定义章节：

第二阶段：CubeMX配置——Agent出引脚分配策略

Agent输出的策略分四步：

注意STM32H753一个很容易踩的坑——USB独立供电引脚：

VDD33USB在某些封装（LQFP176、TFBGA240+25）上是独立引出的，在另一些封装上（如LQFP100）内部已接到VDD。无独立VDD33USB引脚时，VDD供电必须满足3.0~3.6V——这是USB FS PHY的工作电压要求。给VDD供3.3V完全没问题，供1.8V低功耗场景USB直接不能用了。

第三阶段：原理图绘制——查表不翻手册

这一步本质上是手动的，但Agent的引脚分配表大幅降低了翻手册的频率。

在立创EDA里画原理图时的实用技巧：电源部分单独一张子图，VDD、VDDA、VCAP、VBAT、VDD33USB、VDD50USB全集中在一页，方便检查去耦电容是否齐全。每个接口模块单独一页——USB一页、ETH加PHY一页、SDMMC一页、QSPI加Flash一页、CAN收发器一页、调试口一页。

第四阶段：PCB布局——关键元件优先级

从原理图转PCB后，关键元件的摆放优先级：

第五阶段：布线——混合模式的精髓

第六阶段：DRC检查与投板

智能DRC相比普通DRC的增强检测项：

立创EDA vs Altium Designer：H753级别的选型建议

Agent的核心价值：从一次性消费到可积累资产

这套流程做完，留下什么？不是一份可以扔掉的设计文档，而是一个37页的结构化Wiki知识库。

*实践出真知。*
