夜雨聆风在AI算力爆发的今天，数据中心对带宽和功耗的要求已经达到极限。传统铜缆互连正在触及物理天花板，而"光"正在成为下一代算力基础设施的核心。
2026年7月14日，联电宣布新加坡12英寸硅光产线正式量产，标志着硅光芯片从实验室走向大规模商业化。这一天，或许就是硅光时代的起点。
本文将系统梳理硅光芯片的技术本质、量产进展与投资机会，全文约8500字，建议收藏阅读。
一、什么是硅光芯片？
1.1 定义：把"光"刻进硅片
硅光芯片（Silicon Photonics Chip），是指利用成熟的CMOS半导体工艺，在硅基衬底上集成光学器件（激光器、调制器、探测器、波导等）的芯片。
核心思路：用造电子芯片的方式造光子芯片，实现光信号的发射、调制、传输、探测等功能。
传统光通信依赖III-V族化合物半导体（如InP、GaAs）制造光器件，成本高、规模小、难以与电芯片集成。硅光技术则把光学功能"搬"到12英寸硅晶圆上，借助成熟的CMOS产线实现大规模、低成本制造——这是光通信从"手工坊"走向"工业化"的关键转折。
1.2 硅光 vs 其他光互联方案：为什么是硅？
光互联方案不止硅光一种。当前主流技术路线对比：
■ 硅光（Silicon Photonics）
• 衬底：硅（Si）
• 优势：与CMOS工艺兼容，可大规模低成本制造；集成度高
• 劣势：硅是间接带隙，无法高效发光，需异质集成光源
• 应用：AI数据中心、高速光模块、CPO
■ 磷化铟（InP）
• 衬底：III-V族化合物
• 优势：可直接发光，光电集成度高；带宽极高
• 劣势：晶圆尺寸小（4-6英寸），成本高昂；难以与CMOS集成
• 应用：高端相干光模块、激光器芯片
■ 砷化镓（GaAs）
• 衬底：III-V族化合物
• 优势：电子迁移率高，适合高频应用
• 劣势：成本比InP更高；晶圆尺寸更小
• 应用：微波光子学、雷达系统
■ 聚合物光波导
• 衬底：有机聚合物
• 优势：成本低，柔性好；工艺简单
• 劣势：损耗高，温度稳定性差；带宽有限
• 应用：短距离板级互连、消费电子
■ 薄膜铌酸锂（TFLN）
• 衬底：铌酸锂薄膜
• 优势：电光系数极高，调制带宽>200Gbps
• 劣势：工艺不成熟，良率低；晶圆尺寸小
• 应用：超高速调制器、量子通信
硅光的核心竞争力在于"大规模低成本制造"：
1. 12英寸晶圆：硅光可在12英寸（300mm）晶圆上制造，而InP/GaAs通常只有4-6英寸。单片晶圆可产出的芯片数量相差5-10倍，单位成本大幅降低。
2. CMOS工艺兼容：硅光可直接使用现有的CMOS产线（如台积电、联电、Intel的12英寸厂），无需新建专用产线。
3. 光电共集成潜力：硅光芯片可与电芯片（CPU/GPU/ASIC）进行2.5D/3D异构集成，实现真正的光电一体。
4. 量产验证：台积电COUPE平台PIC产能三年扩容30倍，联电新加坡12英寸硅光产线2026年7月正式量产——硅光是唯一被验证可大规模量产的光互联方案。
硅光的短板与解决：
硅光最大的短板是硅不能发光（间接带隙材料），需要外置III-V族激光器或异质集成光源。
当前解决方案：
• 外置光源+硅基耦合：成熟方案，但占用空间
• 异质集成（Heterogeneous Integration）：将InGaAsP激光器直接键合到硅晶圆上，台积电、Intel已实现量产
• 混合集成：将InP激光器芯片与硅光芯片封装在同一基板上，是当前主流
关键判断：在AI数据中心对成本、规模、集成度的极致追求下，硅光凭借"CMOS工艺+12英寸晶圆+大规模量产"的优势，成为光互联的主流技术路线。InP/GaAs在高端激光器、超高速调制器等细分领域仍有不可替代的价值，但系统级方案将以硅光为主。

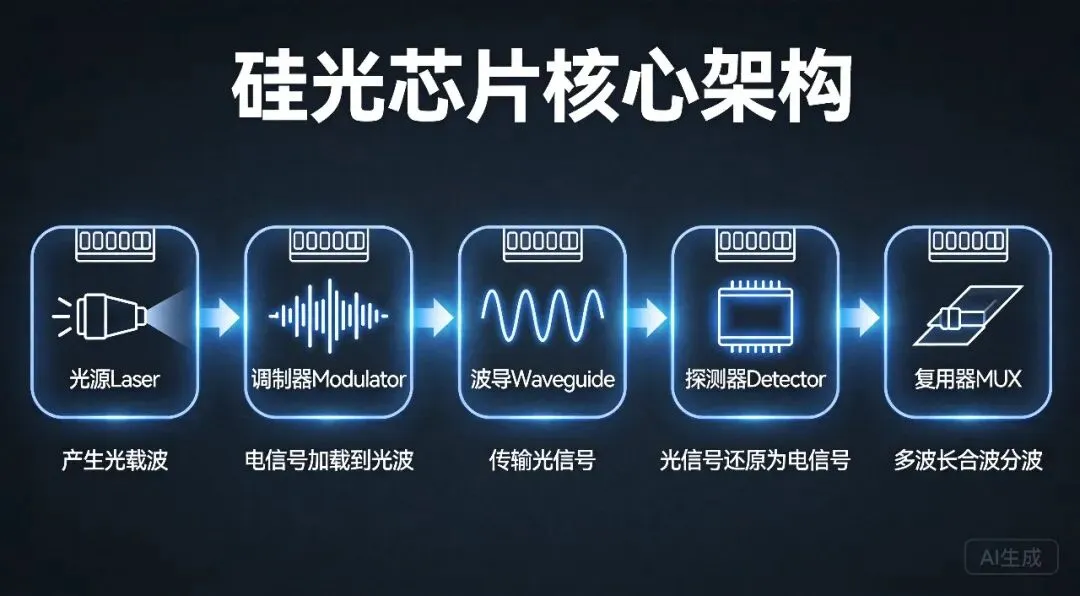

1.3 硅光芯片的核心架构
一颗典型的硅光芯片包含以下关键组件：
组件 | 功能 | 技术实现 |
光源（Laser） | 产生光载波 | 外置III-V族激光器+硅基耦合；或直接异质集成InGaAsP激光器 |
调制器（Modulator） | 将电信号加载到光波上 | 硅基MZM（马赫-曾德尔调制器）或微环调制器（MRM） |
波导（Waveguide） | 传输光信号 | 硅基条形波导/脊形波导，损耗<2dB/cm |
探测器（Detector） | 将光信号还原为电信号 | 锗（Ge）基光电二极管，与硅基工艺兼容 |
复用器（MUX/DEMUX） | 多波长信号合波/分波 | 阵列波导光栅（AWG）或微环谐振器 |
1.4 技术演进路径：从可插拔到CPO
硅光技术的应用形态，随着AI算力需求的升级，经历了三个阶段：
第一阶段：可插拔光模块（2015-2024）
• 光模块独立于交换芯片，通过PCB板连接
• 主流规格：100G/200G/400G/800G可插拔光模块
• 代表企业：中际旭创、光迅科技、Coherent
• 问题：随着速率提升，功耗和体积成为瓶颈
第二阶段：NPO近封装光学（2024-2027，当前过渡阶段）
• 光引擎与交换芯片封装在同一基板上，距离缩短至数厘米
• 代表：博通Bailly光引擎、Marvell SPOT平台
• 优势：功耗降低50%，带宽密度提升3倍
• 定位：从可插拔到CPO的务实过渡方案
第三阶段：CPO共封装光学（2027+，终极形态）
• 光引擎与交换芯片/ASIC共同封装在同一封装体内，实现真正的"光电一体"
• 代表：英伟达Spectrum-X CPO交换机、台积电COUPE平台
• 优势：功耗再降50%+，带宽密度提升10倍+
• 定位：终极方案，但技术难度和成本门槛极高
关键判断：NPO是当下务实之选，CPO是未来终极方案。两者并非替代关系，而是覆盖"当下→过渡→未来"的技术阶梯，长期共存。
二、CPO与NPO：两条路线的异同
2.1 技术架构对比
维度 | NPO（Near-Package Optics） | CPO（Co-Packaged Optics） |
封装位置 | 光引擎与交换芯片封装在同一基板（substrate）上 | 光引擎与交换芯片/ASIC封装在同一封装体（package）内 |
互连距离 | 数厘米（基板级） | 数毫米（封装级） |
功耗表现 | 较可插拔降低50% | 较NPO再降30%-50% |
带宽密度 | 较可插拔提升3倍 | 较NPO提升3-5倍 |
散热设计 | 光引擎与ASIC分开散热，相对简单 | 光引擎与ASIC共享散热路径，设计复杂 |
可维护性 | 光引擎可独立更换 | 光引擎与ASIC一体化，不可单独更换 |
技术成熟度 | 已量产（2024-2025） | 预计2027-2028年规模量产 |
典型应用 | 数据中心交换机、AI训练集群 | 下一代超大规模AI集群、HPC |
2.2 为什么NPO先落地？
NPO是当前产业界的务实选择，原因有三：
1. 技术可行性：NPO的封装复杂度低于CPO，良率可控，可快速导入量产
2. 供应链成熟：光引擎、基板、交换芯片可来自不同供应商，模块化设计降低风险
3. 性能足够：对于当前51.2T/102.4T交换芯片，NPO的功耗和带宽密度已能满足需求
2.3 CPO为何是终极方向？
CPO的核心优势在于更极致的集成度：
• 功耗极限：光引擎与ASIC的物理距离缩短至毫米级，电信号传输路径极短，功耗降至最低
• 带宽密度极限：单位面积内的光互连带宽提升10倍以上，支撑未来100T+交换芯片
• 系统成本：虽然单颗CPO模组成本高于NPO，但系统级（交换机+散热+电源）总成本更优
2.4 产业进展：谁在做CPO？谁在做NPO？
企业 | NPO进展 | CPO进展 |
博通（Broadcom） | Bailly光引擎已量产，配套Tomahawk 5交换芯片 | 预计2027年推出CPO版本 |
Marvell | SPOT平台已商用，配套自研交换芯片 | 规划2028年CPO方案 |
英伟达（NVIDIA） | — | Spectrum-X CPO交换机2026年全面量产 |
台积电（TSMC） | — | COUPE平台：PIC产能三年扩容30倍，2028年月产能2.5万片 |
三、技术难点与解决方案
3.1 光源集成：硅不能发光
难点：硅是间接带隙材料，无法高效发光。传统III-V族激光器（如InP）与硅基工艺不兼容。
解决方案：
• 外置光源+硅基耦合：将III-V族激光器封装在硅光芯片外部，通过光纤或波导耦合进硅基回路。这是当前主流方案，技术成熟但占用空间。
• 异质集成（Heterogeneous Integration）：将III-V族材料直接键合/外延到硅晶圆上，实现"片上光源"。台积电COUPE平台、Intel均在此方向突破。Intel已实现InGaAsP激光器与硅基波导的异质集成，耦合损耗<1dB。
• 薄膜铌酸锂（TFLN）调制器：铌酸锂材料具有极高的电光系数，可实现超高速（100Gbps+）、低功耗调制。联电正在开发TFLN芯粒技术，作为硅光子的补充方案。
3.2 调制器：速度与损耗的平衡
难点：硅基调制器的调制速率与插入损耗存在矛盾。高速调制（>100Gbps）时损耗急剧增加。
解决方案：
• MZM（马赫-曾德尔调制器）：通过干涉原理实现强度调制，带宽可达100Gbps+，但器件尺寸较大（数毫米）。联电与SILITH合作的400G纯硅光子平台即采用MZM架构。
• MRM（微环调制器）：利用谐振效应，器件尺寸仅数十微米，功耗极低，但带宽较窄、对温度敏感。适用于短距离、低功耗场景。
• TFLN调制器：铌酸锂薄膜调制器带宽可达200Gbps+，功耗比硅基低10倍，是下一代超高速调制的理想选择。Hyperlight、Lightmatter等公司在此方向领先。
3.3 波导损耗：光在硅里的"摩擦"
难点：硅基波导的传输损耗（散射损耗、吸收损耗）限制了光信号传输距离。典型损耗为2-3dB/cm，意味着每传输1cm光功率衰减30%-50%。
解决方案：
• 工艺优化：采用193nm ArF光刻（而非248nm），波导侧壁粗糙度从20nm降至2nm以下，损耗降至<1dB/cm。联电新加坡12英寸产线即采用先进光刻工艺。
• 波导结构优化：采用脊形波导（Rib Waveguide）替代条形波导（Strip Waveguide），降低侧壁散射损耗。
• 12英寸晶圆优势：联电洪圭钧指出，12英寸产线配套全新制造设备与优化制程工艺，可有效降低芯片光学损耗，同步提升产品功率效率与综合传输性能。
3.4 封装与散热：光电一体的挑战
难点：CPO/NPO架构中，光引擎与ASIC紧密封装，ASIC发热量大（单芯片功耗>1000W），光引擎对温度敏感（波长漂移、性能退化）。
解决方案：
• 热隔离设计：在光引擎与ASIC之间设置热隔离层/热沉，降低热传导。
• 主动散热：采用微流道液冷、热电制冷器（TEC）等主动散热方案，控制光引擎温度在±0.1℃。
• 波长锁定：集成波长锁定器（Wavelength Locker），实时补偿温度引起的波长漂移。
3.5 测试与良率：量产的核心门槛
难点：硅光芯片的测试复杂度远高于传统电子芯片。需要同时测试光学性能（插入损耗、串扰、带宽）和电学性能，且测试速度慢、成本高。
解决方案：
• 晶圆级测试（Wafer-Level Testing）：在晶圆阶段完成光学探针测试，提前筛除不良品，降低封装成本。
• 自动化测试平台：开发高速并行测试设备，提升测试吞吐量。
• 设计冗余（Design for Yield）：在电路设计中增加冗余通道，即使部分通道失效，整体仍可工作。
四、产业进展：2026量产元年

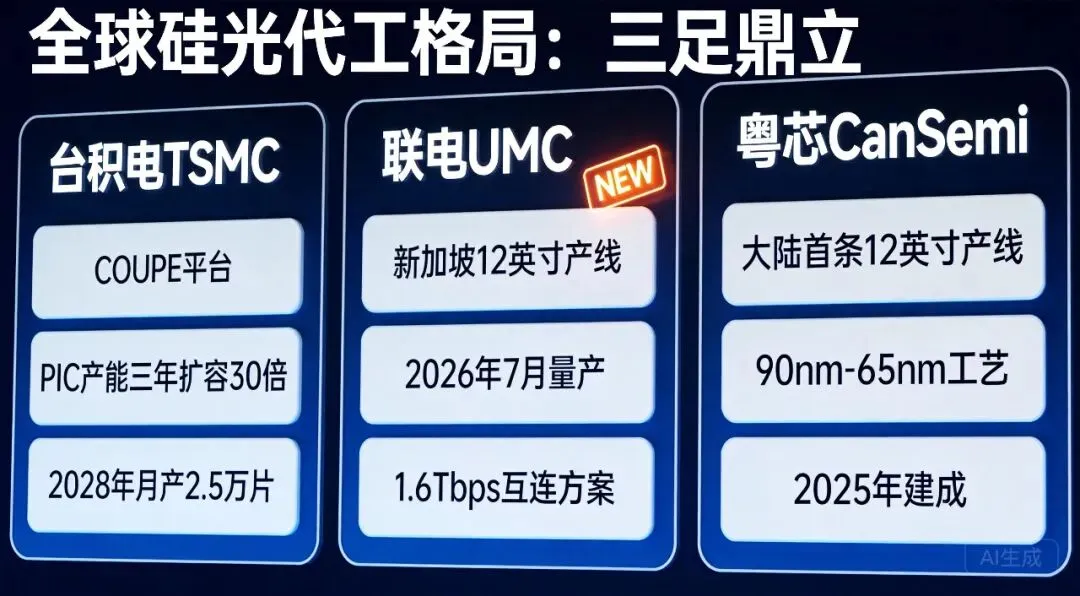

4.1 晶圆代工阵营：三足鼎立
硅光芯片的制造需要特殊的工艺流程（SOI晶圆、深硅刻蚀、锗外延等），并非所有晶圆厂都能胜任。当前全球硅光代工格局正在快速成型。
��【最新进展】联电（UMC）：新加坡12英寸硅光产线正式量产
2026年7月14日，中国台湾第二大晶圆代工厂联华电子（UMC）宣布，其新加坡12英寸晶圆厂成功交付首批量产硅光子（SiPh）晶圆，标志着联电正式切入硅光子大规模制造领域。
核心要点：
• 合作模式：联电与新加坡光子集成电路企业SILITH Technology合作，结合联电的SOI工艺制程技术与SILITH的专有硅光子架构
• 产品规格：首批晶圆支持SILITH的1.6Tbps高带宽互连解决方案，已通过全球领先云端基础设施客户认证
• 量产速度：双方团队仅用时18个月即实现硅光子平台从研发到量产
• 技术参数：采用马赫-曾德尔调制器（MZM）设计架构，维持与标准CMOS兼容的制程可制造性
未来规划：
• 2027年：推出自有12英寸硅光子平台，供更多客户产品开发
• 2027年：推出定制化先进封装业务，将光子芯片连接至中介层
• 2028年：推出开放式硅光子开发平台
• 同步开发薄膜铌酸锂（TFLN）芯粒技术，支撑超高速数据传输
战略意义：联电高级副总经理洪圭钧表示，"硅光子和共封装光学技术将成为公司未来数年的重要增长动力。"联电已为光互连专项业务组建百人专业技术团队，并明确未来数年持续扩充新加坡研发与生产人员规模。
SILITH Technology背景：新加坡本土光子芯片企业，客户包括光模块厂商中际旭创（Innolight）和Coherent，两家公司均为英伟达和谷歌的重要供应商。
投资视角：联电的入局，标志着硅光代工从"台积电一家独大"走向"三足鼎立"格局。联电的12英寸硅光产线量产，验证了硅光技术从研发到商业化制造的可行性，对整个产业链是重大利好。
台积电（TSMC）：COUPE平台，产能狂飙
• COUPE（Compact Universal Photonic Engine）平台：台积电自研的硅光集成平台，支持PIC（光子集成电路）与电子芯片的3D异构集成
• 产能规划：PIC产能三年扩容30倍，2028年月产能达2.5万片（12英寸）
• 客户：英伟达、AMD、博通等头部客户
• 技术优势：异质集成能力全球领先，已实现InGaAsP激光器与硅基波导的片上集成
粤芯半导体（CanSemi）：中国大陆12英寸硅光产线先锋
• 产线进展：2025年建成中国大陆首条12英寸硅光芯片量产线
• 工艺节点：支持90nm-65nm硅光工艺，未来向45nm演进
• 客户导入：已为多家国内光模块企业提供流片服务
4.2 光引擎与光模块：从可插拔到CPO的跃迁
企业 | 产品/技术 | 进展 |
中际旭创 | 1.6T可插拔光模块 | 2025年量产，配套英伟达GB200 |
中际旭创 | 800G ZR+相干光模块 | 2026年导入数据中心互联 |
光迅科技 | 1.6T硅光光引擎 | 2026年小批量出货 |
Coherent | CPO光引擎 | 配套博通Bailly平台，2025年量产 |
Marvell | SPOT光引擎平台 | 自研交换芯片+光引擎一体化方案 |
4.3 AI芯片厂商：算力巨头的光互连布局
企业 | 布局方向 | 进展 |
英伟达（NVIDIA） | Spectrum-X CPO交换机 | 2026年6月全面量产，搭载台积电COUPE平台 |
博通（Broadcom） | Bailly CPO光引擎 | 配套Tomahawk 5交换芯片，2025年量产 |
AMD | 自研硅光互连 | 规划2027年导入MI加速器 |
TPU光互连 | 自研硅光芯片，用于TPU Pod互联 |
五、一级市场标的：谁在卡位硅光赛道？
5.1 羲禾科技：国内硅光芯片独角兽
• 成立时间：2021年
• 融资进展：2026年6月30日科创板IPO获受理，拟募资24.3亿元
• 财务数据：2025年营收4.61亿元（2022-2025年复合增长760%）
• 市场地位：全球硅光芯片市占率13%（2025年）
核心技术：
• 100G/400G硅光芯片量产
• 800G硅光芯片通过客户验证
• 异质集成光源技术储备
客户：中际旭创、光迅科技、Coherent等头部光模块企业
投资逻辑：国内稀缺的纯硅光芯片设计公司，受益于国产替代+AI算力需求双重驱动
5.2 宏芯科技：高端硅光芯片新势力
• 成立时间：2020年12月
• 总部：福建泉州
• 创始人：杨林（国家杰青、原中科院半导体所研究员）
• 融资进展：2026年4月完成近亿元Pre-A轮融资
核心技术：
• 高速硅光调制器（100Gbps+）
• 硅基光电集成芯片
• 面向CPO的超高速光互连方案
产品定位：面向下一代AI数据中心的超高速硅光芯片
投资逻辑：团队技术背景强，产品定位高端（CPO方向），估值相对合理
5.3 其他值得关注的标的
企业 | 方向 | 阶段 | 亮点 |
光梓信息 | 硅光收发芯片 | B轮 | 100G硅光芯片量产 |
赛勒光电 | 硅光调制器 | A轮 | 微环调制器技术领先 |
敏芯半导体 | 硅光探测器 | Pre-A | 锗基高速探测器 |
光识科技 | 硅光EDA工具 | 天使轮 | 国内稀缺的硅光设计软件 |
六、上市公司：技术布局与竞争格局
6.1 光模块企业：从可插拔向CPO转型
中际旭创（300308）
技术布局：
• 1.6T可插拔光模块已量产（2025年），配套英伟达GB200
• 800G ZR+相干光模块2026年导入数据中心互联
• CPO光引擎研发中，预计2027年推出
硅光芯片：自研硅光芯片，用于高端光模块
市场地位：全球光模块出货量第一，英伟达核心供应商
光迅科技（002281）
技术布局：
• 1.6T硅光光引擎2026年小批量出货
• 自研硅光芯片（与羲禾科技合作）
• CPO光引擎规划2028年推出
产业链位置：国内少数具备"芯片-模块-系统"垂直整合能力的企业
新易盛（300502）
技术布局：
• 800G可插拔光模块量产
• 1.6T光模块研发中，预计2026年送样
• LPO（线性驱动光模块）技术领先
差异化：LPO方向布局早，功耗优势明显
6.2 光器件企业：FAU与无源器件
天孚通信（300394）
核心技术：
• 光纤阵列单元（FAU）全球市占率>50%
• 英伟达CPO独家FAU供应商
• 高密度光连接器技术领先
产品布局：
• FAU：当前主流产品，配套可插拔光模块和NPO
• DFAU（密度增强型FAU）：下一代产品，密度提升3倍，预计2027年量产
市场地位：全球光器件隐形冠军，深度绑定英伟达
FAU市场空间：从可插拔到CPO，FAU需求量和单价同步提升。2025年全球FAU市场约60亿元，2026年NPO量产带动需求至150-200亿元，2027年CPO规模量产后有望达500亿元。FAU的核心技术壁垒在于V型槽加工精度（±0.1μm），全球能做高精度FAU的企业屈指可数，天孚通信是绝对龙头。
太辰光通信（300570）
核心技术：
• 光纤连接器全球市占率前三
• MPO/MTP高密度连接器量产
• CPO配套光连接器研发中
客户：Coherent、Lumentum等海外光模块巨头
6.3 晶圆代工与封装
长电科技（600584）
硅光封装：
• 2.5D/3D先进封装能力
• 硅光芯片封装工艺开发中
• 配套国内硅光设计公司
通富微电（002156）
硅光封装：
• Chiplet封装技术领先
• 硅光芯片封装工艺储备
• 与AMD合作开发硅光互连封装方案
6.4 上游材料与设备
南大光电（300346）
核心材料：
• 三甲基铝（Al(CH₃)₃）：MOCVD外延核心前驱体
• 硅基光电子特气：供应国内硅光产线
市场地位：国内光电子特气龙头
北方华创（002371）
核心设备：
• 硅光刻蚀机：配套国内12英寸硅光产线
• MOCVD设备：III-V族外延核心设备
国产替代：硅光设备国产化率提升的核心受益者
七、投资机会总结
7.1 核心逻辑
1. 2026年是硅光量产元年：联电、台积电12英寸硅光产线量产，英伟达CPO交换机全面出货，硅光技术从实验室走向大规模商业化
2. AI算力需求驱动：全球AI数据中心资本开支持续超预期，光互连是算力集群的核心基础设施
3. 国产替代加速：羲禾科技IPO、粤芯12英寸产线投产，国内硅光产业链逐步成型
4. FAU量价齐升：从可插拔到CPO，FAU需求量和单价同步提升，天孚通信作为全球龙头深度受益

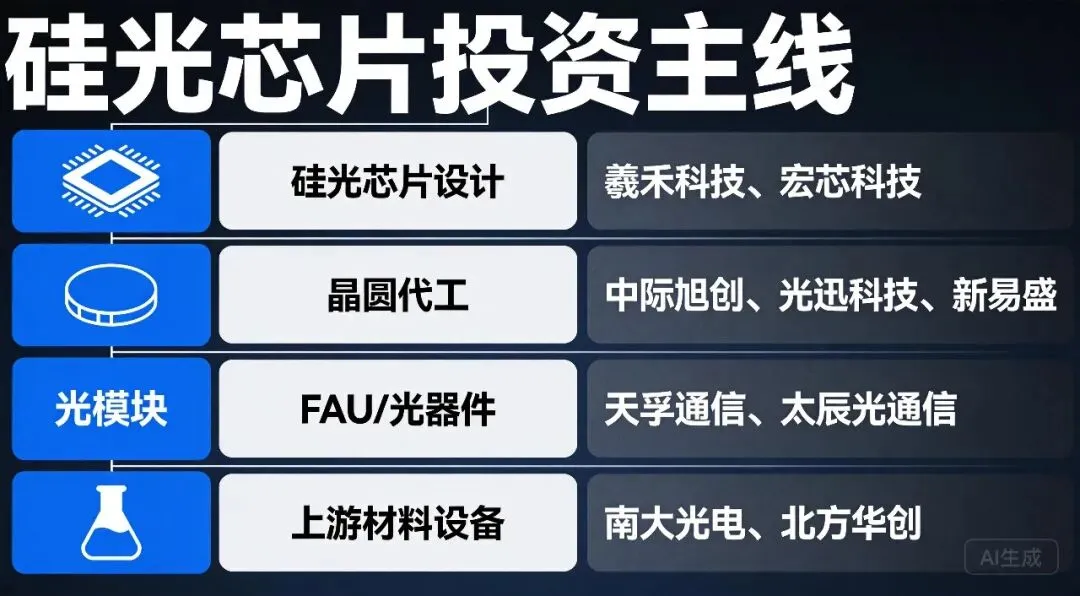

7.2 投资主线
主线 | 核心标的 | 投资逻辑 |
硅光芯片设计 | 羲禾科技（IPO中）、宏芯科技（一级） | 国产替代+AI算力需求 |
晶圆代工 | 联电（UMC）、台积电（TSM） | 硅光产线量产，产能扩张 |
光模块 | 中际旭创、光迅科技、新易盛 | 1.6T量产+CPO布局 |
FAU/光器件 | 天孚通信、太辰光通信 | 量价齐升，英伟达绑定 |
上游材料设备 | 南大光电、北方华创 | 国产替代，硅光特气/设备 |
7.3 风险提示
1. 技术风险：CPO量产进度不及预期，良率爬坡困难
2. 竞争风险：台积电、联电产能扩张，硅光芯片价格竞争加剧
3. 替代风险：薄膜铌酸锂（TFLN）等新技术路线如果成熟，可能对硅光形成替代压力
4. 周期风险：AI算力投资周期性波动，影响光互连需求
参考文献
1. IT之家. 联电新加坡晶圆厂交付首批量产硅光子晶圆，支持1.6T互连方案[EB/OL]. 2026-07-14.
2. 搜狐. 联电新加坡厂开始生产12英寸硅光芯片[EB/OL]. 2026-07-14.
3. 电子产品世界. SILITH与联华电子达成硅光子量产里程碑[EB/OL]. 2026-07-14.
4. 新浪财经. 联电于新加坡启动量产 花旗看好其发展前景[EB/OL]. 2026-07-14.
5. TrendForce. 2025-2030年全球CPO市场规模预测[R]. 2025.
6. 北极星市场研究机构. 2026年全球硅光市场规模报告[R]. 2026.
7. DataIntelo. NPO市场预测报告（2025-2034）[R]. 2025.
8. 东方财富. FAU需求暴涨，天孚通信受益[EB/OL]. 2026-07-06.
9. 雪球. FAU与DFAU深度解析[EB/OL]. 2026-06-16.
10. eet-china. 秒懂承载：CPO与NPO技术对比[EB/OL]. 2026-07-13.
