办公大厦弱电智能化项目设计说明及线材规格选型

一栋32层、标准层面积约1500~2000m²、总建筑面积约5~7万m²的甲级写字楼，系统性地说明弱电智能化各子系统的设计要点与线材/线缆规格选型标准。

第一部分：总体设计原则

1.1 设计依据

国家标准：

GB 50314—2015《智能建筑设计标准》、

GB/T 50311—2016《综合布线系统工程设计规范》、

GB 50174—2017《数据中心设计规范》、

GB 50016—2014(2018修订)《建筑设计防火规范》

行业标准：

TIA/EIA 568-D、ISO/IEC 11801、YD/T 926

消防、安防：

GB 50116—2013《火灾自动报警系统设计规范》、

GA 38—2021《银行安全防范要求》(若含金融租户)

1.2 弱电子系统清单（共12个子系统）

编号	子系统名称	功能定位
1	综合布线系统	信息传输的神经血管
2	计算机网络系统	有线+无线数据承载
3	视频监控系统	安防可视化管理
4	门禁一卡通系统	出入控制与身份识别
5	楼宇自控系统（BAS）	机电设备节能优化
6	智能照明系统	场景化、节能化照明
7	消防联动与应急广播	火灾报警与疏散引导
8	停车场管理系统	车辆出入与引导
9	信息发布系统	资讯展示与导引
10	无线对讲系统	安保与运维即时通信
11	机房工程（含UPS）	核心设备环境保障
12	能源管理系统	水电气分类计量

1.3 等级划分（以功能区域为标准）

功能区域	设计等级	代表性需求
办公标准层（5~28F）	甲级A类	每工位1~2个信息点，无线全覆盖
大堂/展厅（1F~3F）	超甲级	高密度AP、LED大屏、背景音乐
会议中心（4F）	专业级	独立AV系统、视频会议、同传
地下室/停车场	基础级	车位引导、安防监控、CO检测
屋顶/设备层	环境级	BAS传感、室外AP

第二部分：各子系统设计要点

2.1 综合布线系统（基础）

水平布线：

六类非屏蔽（Cat 6 UTP）或超六类（Cat 6A，若需10G到桌面），每工位2根（数据+语音），多媒体面板暗装。

垂直干线：

室内单模光纤（OS2，每层12~24芯）+ 三类大对数（50~100对，语音备份）。

设备间（MDF/IDF）：

主设备间（BD）设于2F或B1层管理数据中心；每层设弱电间（FD），面积≥3m²。

线材规格选择

线缆类型	规格	适用场景	最大长度	备注
水平铜缆	六类UTP（Cat 6, 250MHz）	桌面数据/语音	90m（永久链路）+10m跳线	甲级推荐采用Cat 6A（500MHz），支持10G至100m
垂直光纤	单模OS2（G.652.D）	水平IDF至BD	无限制（最远10km+）	使用LC双工接头，每层12~24芯
垂直铜缆	三类大对数（Cat 3, 100Ω）	语音主干	90m	备用方案，VoIP普及后可减少
光缆室内型	单模紧套光缆	弱电间至机柜	按需	避免采用室外松套管进入室内
机柜跳线	六类/超六类成品跳线	配线架至交换机	1~5m	工厂压制，避免现场做头
电缆防火等级	CMP（Plenum）/ CM（Riser）	天花/垂直井道	—	高层建筑必须选用阻燃等级达标的线缆

2.2 计算机网络系统

核心层：万兆上联（10G SFP+）核心交换机，双机虚拟化（VPC/CSS）。

汇聚层：千兆/万兆到IDF，支持PoE++（802.3bt）。

接入层：千兆到桌面，支持PoE+（802.3at）为AP和IP话机供电。

无线覆盖：Wi-Fi 6E（802.11ax），每AP覆盖80~120m²，通道与天花嵌入式安装。

相关线材

线缆	规格	说明
水平网线	Cat 6A UTP	千兆到桌面，万兆预留
光纤上行	单模OS2双芯LC	接入至汇聚，10G/25G
核心互联	单模OS2 4芯	25G/100G
AP供电	Cat 6A PoE++	每AP功耗≥60W

2.3 视频监控系统

设计要点

摄像机类型：枪机（出入口）、半球（大堂/走廊）、球机（室外广场）。

分辨率：全4K（8MP），关键位置支持AI人车识别。

存储：NVR集中存储，H.265编码，30天全实时。

线材规格

应用	线缆	规格	推荐品牌/标准
摄像机至弱电间	六类网线	Cat 6 UTP，PoE	支持100m内网线供电
长距离摄像机（>100m）	单模光纤 + 光电转换器	OS2	用于室外周界、广场
电源线（非PoE）	RVV 2×1.0mm²	铜芯聚氯乙烯绝缘	220V供电备份
控制线（球机RS485）	RVVP 2×0.5mm²	屏蔽双绞线	控制云台

2.4 门禁一卡通系统

设计要点

控制器：TCP/IP联网，每层≤4个门禁点（电梯厅/消防通道）。

读卡器：支持IC卡、手机NFC、二维码、人脸识别（可选）。

电锁：磁力锁（玻璃门）或电插锁（木门）。

线材规格

线缆	规格	长度限制
RS485总线	RVSP 2×1.0mm² 屏蔽双绞线	≤1200m
读卡器线	RVVP 4×0.5mm²（数据+电源）	≤100m
电锁电源线	BV 2×1.5mm²	≤50m
出门按钮线	RVV 2×0.5mm²	≤50m
网络连接	Cat 6 UTP 或光纤	—

2.5 楼宇自控系统（BAS）

要点

监控对象：空调机组、新风机组（VAV/CAV）、给排水、电梯、变配电。

协议：BACnet/IP、Modbus TCP。

DDC控制器：每层1~2个，现场总线MS/TP或TCP/IP。

线材规格

应用	线缆	规格	说明
DDC控制器互联	六类网线	Cat 6	用于BACnet/IP
传感器（温度/湿度/CO₂）	RVV 2~4×0.5mm²	铜芯	4~20mA或0~10V模拟信号
执行器（阀门/风阀）	RVV 3~4×0.75mm²	含24V供电	模拟/数字控制
水管流量计	RVV 4×0.5mm²	脉冲信号	远程计量

2.6 智能照明系统

要点

控制方式：DALI（数字可寻址照明接口）或0~10V调光+继电器开关。

区域划分：办公室（恒照度+人体感应）、走廊（感应+定时）、车库（感应+智能节能）。

协议：DALI-2/ KNX / Modbus。

线材规格

应用	线缆	规格	说明
DALI总线	RVV 2×1.5mm²	无极性	总线长度≤300m
0~10V调光线	RVV 2×0.75mm²	屏蔽	模拟信号，易受干扰需屏蔽
电源线（照明回路）	BV 2.5mm²/4mm²	阻燃型	根据回路负载选型
KNX总线	RVVP 2×0.8mm²	屏蔽双绞线	标准KNX线，红色+黑色

2.7 消防联动应急广播系统

要点

联动控制：火灾报警后 → 切断非消防电源 → 启动应急照明 → 消防广播 → 门禁释放 → 电梯迫降。

广播系统：100V定压广播，每3~4层一个分区，背景音乐与消防强切共用线路。

线材规格

应用	线缆	规格	说明
消防广播线	RVS 2×1.5mm² / 2.5mm²	阻燃型	100V定压
烟感/温感信号线	RVV 2×1.5mm²	阻燃型	回路总线
消火栓启泵线	RVV 4×1.5mm²	阻燃型	多线制
应急照明总线	RVV 2×2.5mm²	阻燃型	集中控制型应急照明

2.8 停车场管理系统

要点

识别方式：车牌识别高清相机（入口/出口），无感支付。

引导系统：超声波/地磁车位检测，LED指示灯引导。

设计容量：约400~600车位。

线材规格

应用	线缆	规格	说明
车牌识别相机	Cat 6 UTP + PoE	网线+信号线	100m内PoE供电
道闸控制线	RVVP 4×0.5mm²	RS485+开关量	至道闸控制器
地感线圈线	BVR 1.5mm²	接检器	埋地线圈
车位检测器	RVV 2×1.0mm²	24V电源	超声波/地磁

2.9 信息发布系统

要点

显示终端：LCD/LED拼接屏（大堂）、信息屏（电梯厅）、电子水牌（楼层入口）。

播放器：网络播放盒，通过六类网线连接。

线材规格

应用	线缆	规格
信号传输	HDMI光纤线（≥20m）	4K@60Hz
网络控制	Cat 6 UTP	—
电源	RVV 3×1.5mm²	220V

2.10 无线对讲系统

要点

覆盖：对讲机信号全大楼覆盖，尤其消防通道、地下室。

组成：天馈系统（全向天线+同轴电缆）+ 中继台。

频段：400~470MHz（UHF）或 150~174MHz（VHF）。

线材规格

应用	线缆	规格	说明
天馈主干	1/2英寸低损耗馈线	50Ω	主干垂直，损耗≤15dB/100m
天线至覆盖点	1/2英寸馈线或RG213	50Ω	天线端，室内吸顶/壁挂天线
中继台连接	超五类网线（RJ45）	Cat 5e	—

2.11 机房工程

设计要求

主机房：面积≥50m²（含弱电核心交换机、服务器、UPS、配线架）。

列头柜：每个弱电间1台，含ODF、PDU、理线架。

线材规格

应用	线缆	规格
配电至机柜	YJV 4×10mm²+1×6mm²	阻燃型
UPS至机柜	RVVP 2×1.5mm²	信号监测
接地线	BVR 25mm²黄绿双色	主接地
弱电间内光纤尾纤	单模OS2 LC-LC	预端接，工厂生产

2.12 能源管理系统

要点

计量点：每个楼层电表、各空调机组电表、给水泵电表、电梯电表。

水表：物联网远传水表。

煤气表：燃气报警。

线材规格

应用	线缆	规格	说明
远程电表（RS485）	RVSP 2×1.0mm²	屏蔽双绞线	手拉手总线
远传水表	RVVP 2×0.5mm²	脉冲信号	电池供电水表用无线或信号线
能源管理网关	Cat 6 UTP	TCP/IP	至服务器

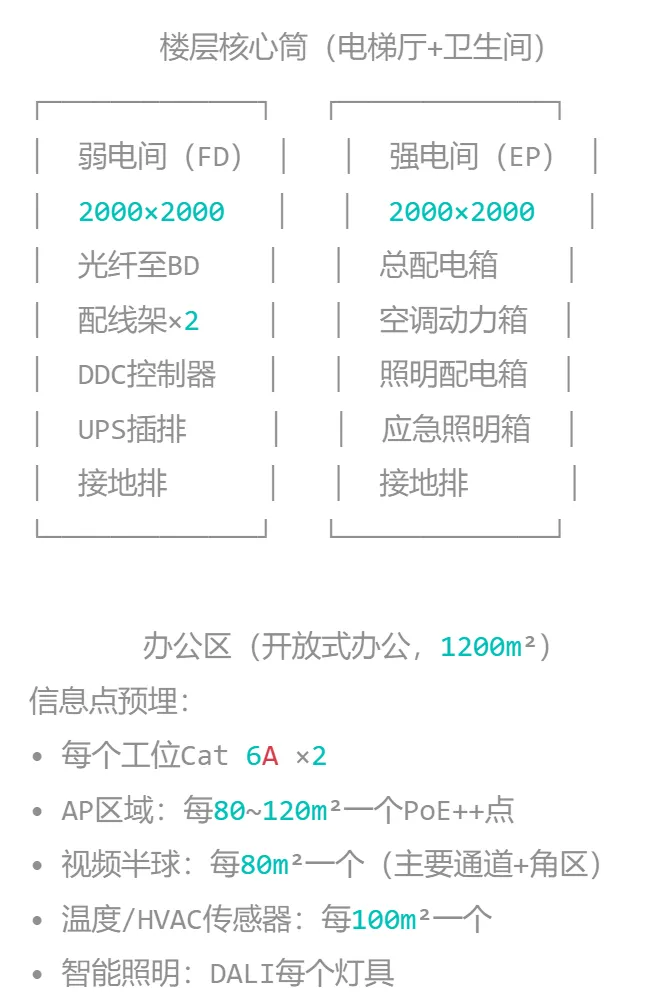

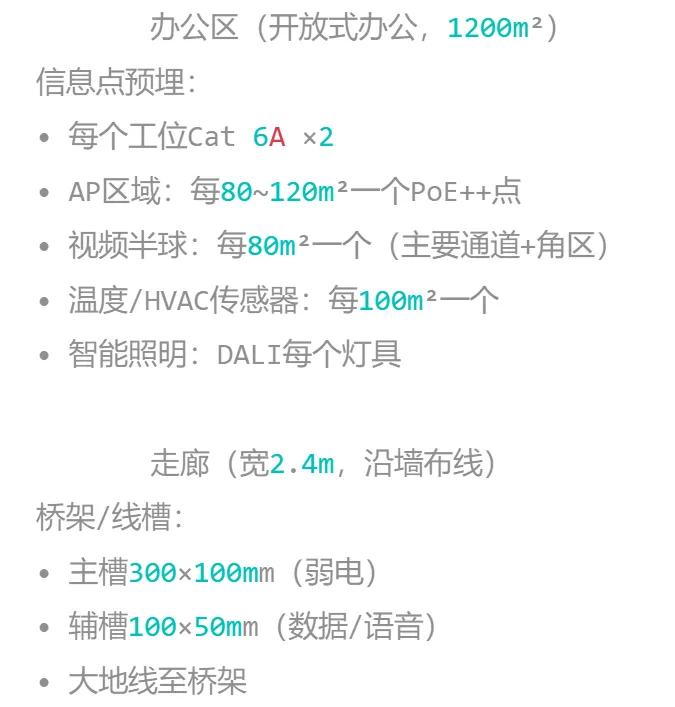

第三部分：标准层管线规划示例（以5~28F为例）

第四部分：线材总表（汇总）

序号	子系统	线缆类型	常用规格	特殊要求
1	综合布线	六类/超六类、单模光纤	Cat 6A UTP、OS2 单模	阻燃等级CMP/CM
2	计算机网络	六类网线、光纤	Cat 6A、OS2	光纤LC头
3	视频监控	六类网线（PoE）、光纤	Cat 6、RVV	室外加防水
4	门禁一卡通	RVSP/RVVP电源线	2~4×0.5~1.5mm²	RS485总线
5	楼宇自控	六类网线、RVV传感器线	Cat 6、4~20mA信号线	屏蔽优先
6	智能照明	DALI总线/电源线	2×1.5mm²	无极性总线
7	消防广播	RVS	2×1.5mm²	阻燃型
8	停车场	六类网线、RVVP控制线	Cat 6	地感线为BVR 1.5
9	信息发布	HDMI光纤、六类	4K光纤	—
10	无线对讲	1/2英寸馈线	50Ω	低损耗
11	机房工程	YJV电力、BVR接地	25mm²	阻燃+黄绿双色
12	能源管理	RVSP / 六类	2×1.0mm²	RS485

第五部分：选材重要的原则

原则	说明
阻燃第一	高层建筑必须采用阻燃/低烟无卤（LSZH）线缆，竖直井道考虑CMP（Plenum级）
带宽富余	水平线缆最低Cat 6，新建推荐Cat 6A；光纤一律单模OS2（万兆100m+）
屏蔽适当	办公环境非屏蔽（UTP）即可；医院/工厂等强干扰场所采用F/UTP或S/FTP
长距光纤优先	超100m必须用光纤，规避网线信号衰减与延时
PoE选线要早	若需PoE++（60W+），建议线规≥23AWG，避免发热击穿
明确系统对接	消防联动线、强切广播线必须阻燃；BAS弱电线与强电同桥架时禁止同槽
一次敷设至少预留20%桥架余量	32层大厦后期租户调整频繁，预留可避免重新布线

原创声明：本文仅供学习交流，未经作者书面授权不得用于商业目的。
