0-Valkey 源码架构分析

1项目概览

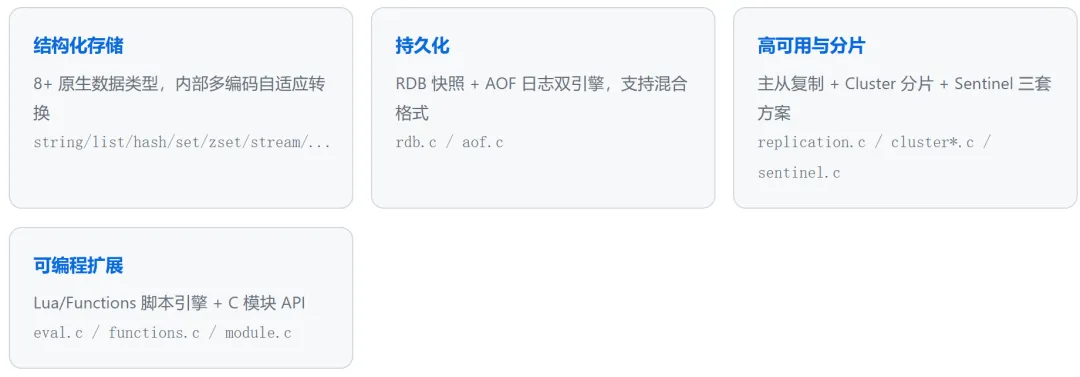

1.1 核心功能

Valkey 是一个高性能数据结构服务器（data structure server），对外以 RESP 协议提供键/值工作负载。它并非简单的 K-V 缓存，而是"数据结构即服务"系统——客户端存储的是具有语义的结构（字符串、列表、哈希、集合、有序集合、流、位图、HyperLogLog、地理信息等），服务器侧完成结构化操作。

引证

："Valkey is a high-performance data structure server that primarily serves key/value workloads." —— README.md:9-10

1.2 解决的主要问题

1.3 典型使用场景

分布式缓存

TTL、LRU/LFU 淘汰、客户端缓存追踪

会话/计数/限流

原子 INCR、滑动窗口、分布式锁

排行榜/统计

ZSET 排行榜、HyperLogLog UV 去重

消息队列

List 阻塞队列、Stream 消费组

地理位置

GEO 命令集（ZSET+GeoHash）

发布订阅

Pub/Sub + Sharded Pub/Sub

1.4 主要技术栈

Valkey 9.0 关键演进

（综合 00-RELEASENOTES）：新增 hashtable.c（Swiss-table+SIMD）、Hash 字段级 TTL、原子槽位迁移 ASM、集群多 DB、双通道复制、IO 线程重写、全局重命名（redisObject→serverObject、redisDb→serverDb，server.h:95,875）。

2整体架构

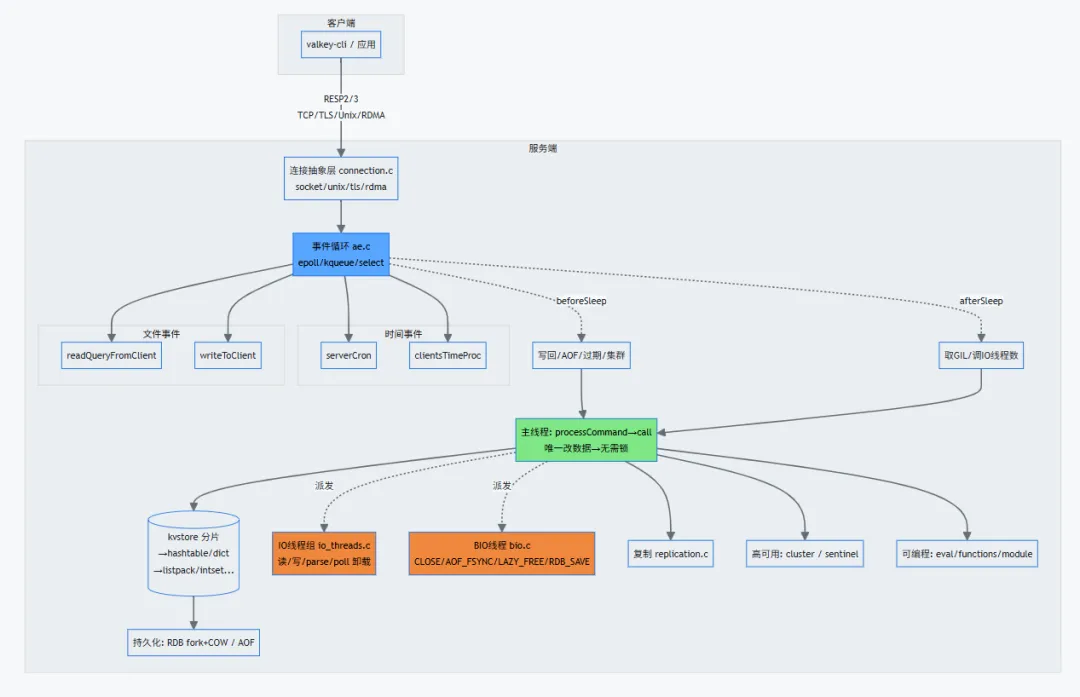

2.1 架构设计总览

Valkey 采用单线程反应器（Reactor）+ 多路复用 + 受控多线程架构。核心思想：命令执行串行化（避免锁），慢速 I/O 与阻塞操作卸载到辅助线程/子进程。

2.2 分层结构

2.3 模块依赖关系

核心规律

：server.c是唯一全局枢纽，子系统通过 server全局结构体（server.h:1668）交互而非直接互调。降低耦合，但使 server成为"上帝对象"。

networking.c ──┐      │        │  ae.c(事件循环)│      │        │  ┌───▼────────▼───┐  │   server.c     │ ← 全局枢纽 (main/call/processCommand/serverCron)  └──┬─────┬────┬──┘     ▼     ▼    ▼   db.c config.c replication.c → rdb.c/aof.c     │                         │     ▼                         ▼ kvstore→hashtable           rio.c     │     ▼ t_*.c → module.c → eval.c/functions.c

2.4 数据流视角

3模块结构

3.1 主要模块清单

服务器二进制由约 130 个目标文件链接（src/Makefile:426的 ENGINE_SERVER_OBJ）。

3.2 核心模块职责

server.c — 全站枢纽

main()                    // server.c:7139  程序入口(weak 符号)initServerConfig()        // server.c:2229  仅设默认值initServer()              // server.c:2835  运行时资源初始化InitServerLast()          // server.c:3138  bioInit + initIOThreadsprocessCommand()          // server.c:4186  命令检查链(ACL/集群/maxmemory)call()                    // server.c:3795  执行 c->cmd->proc(c)serverCron()              // server.c:1483  周期后台任务beforeSleep()/afterSleep()// server.c:1794/1980  循环钩子

数据层 kvstore.c + hashtable.c + dict.c

• kvstore：按 cluster slot 分片（集群 16384 分片，非集群 1 分片）
• hashtable.c：Swiss-table 风格，64 字节 cache-line 对齐桶 + SIMD 过滤
• dict.c：经典拉链哈希表，渐进式 rehash，用于非 DB 字典

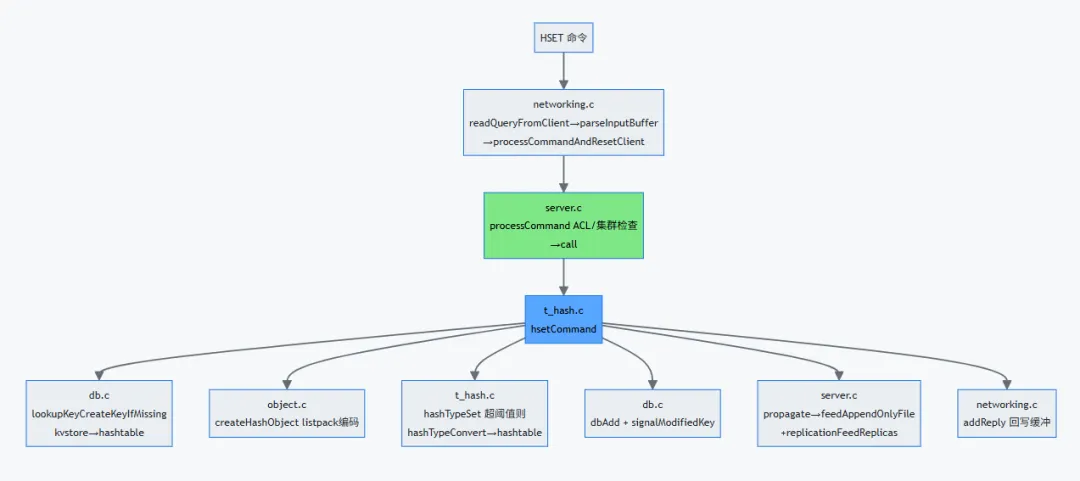

3.3 模块调用关系（HSET 示例）

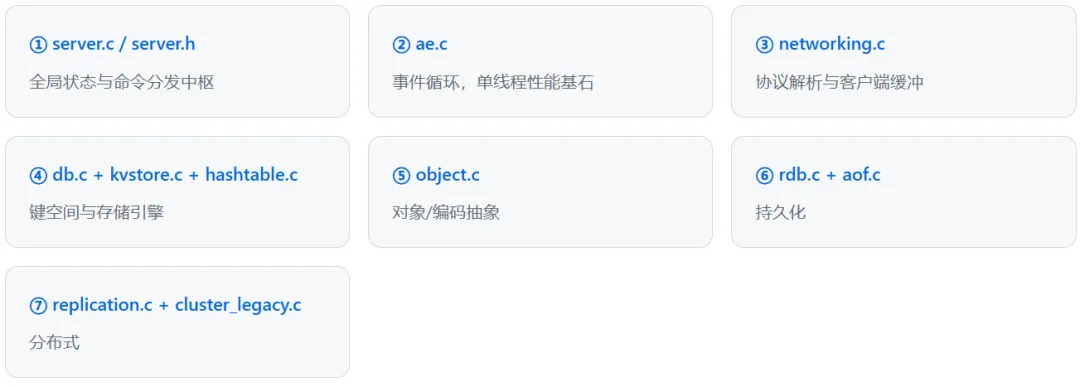

3.4 核心模块识别

以下为"牵一发而动全身"的核心模块，理解它们即理解 Valkey 骨架：

4启动流程

4.1 程序入口

入口为 main()，位于 src/server.c:7139，标记为弱符号以支持测试覆盖：

__attribute__((weak)) intmain(int argc, char **argv) {  // server.c:7139

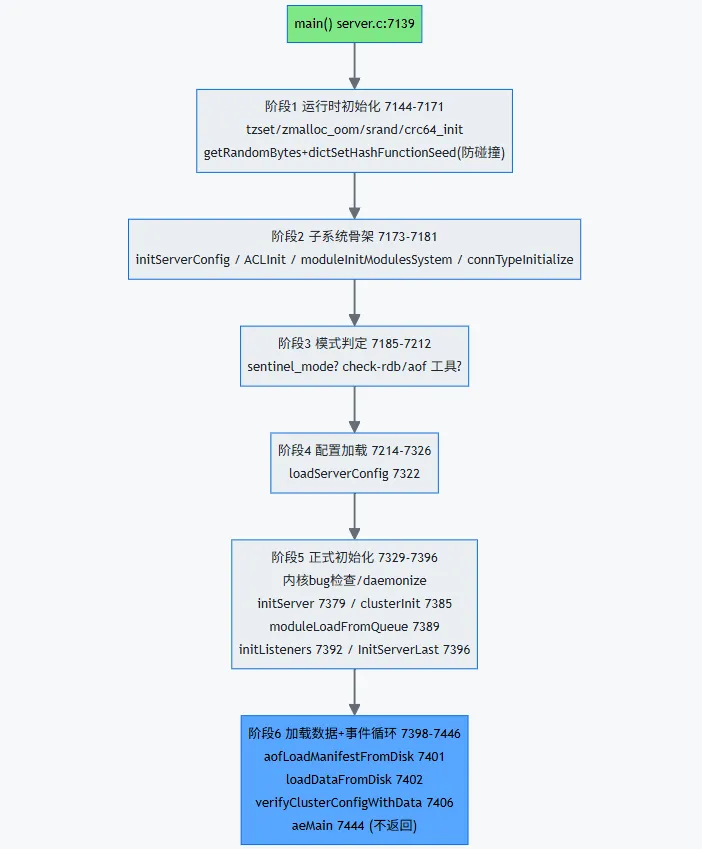

4.2 初始化流程（6 阶段）

4.3 配置加载流程

配置优先级（server.c:7240-7241）：配置文件、stdin、命令行 --option——最后出现的生效。

三步合一的 loadServerConfig()（config.c:649-712）将三种来源拼成一个 sds，交给 loadServerConfigFromString()：

voidloadServerConfig(char *filename, char config_from_stdin, char *options) {    sds config = sdsempty();if (filename) { /* 读文件,支持 glob 通配符 * ? [ */ }if (config_from_stdin) { /* 追加 stdin */ }if (options) { config = sdscat(config, "\n"); config = sdscat(config, options); }    loadServerConfigFromString(config);  // config.c:710}

注意

：不存在独立的 loadServerConfigFromStdin函数——stdin 处理内联在 loadServerConfig（config.c:699-703）。

配置项注册——standardConfig 表（config.c:292-300）

structstandardConfig {constchar *name;        /* 用户可见名 */constchar *alias;       /* 别名(slave-*→replica-*) */unsignedint flags;      /* IMMUTABLE/MODIFIABLE/MULTI_ARG/... */    typeInterface interface; /* init/set/get/rewrite/apply 回调 */    typeData data;           /* yesno/string/sds/enumd/numeric */    configType type;         /* BOOL/STRING/SDS/ENUM/NUMERIC */void *privdata;          /* 模块配置 */};

静态表 static_configs[]（config.c:3190）+ 运行时字典 static dict *configs（config.c:302）。文件解析与 CONFIG SET/GET/REWRITE 复用同一套回调，设计高度统一。

4.4 核心组件初始化（initServer, server.c:2835-3051）

signal(SIGHUP, SIG_IGN); signal(SIGPIPE, SIG_IGN);   // 2836setupSignalHandlers();   // 6713: SIGTERM/SIGINT → sigShutdownHandlerserver.el = aeCreateEventLoop(server.maxclients + CONFIG_FDSET_INCR);  // 2904server.dbnum = server.cluster_enabled ? server.config_databases_cluster                                     : server.config_databases;          // 2910server.db = zcalloc(sizeof(serverDb*) * server.dbnum);createDatabaseIfNeeded(0);  evictionPoolAlloc();                      // 2914aeCreateTimeEvent(server.el, 1, serverCron, NULL, NULL);              // 2986aeCreateTimeEvent(server.el, 1, clientsTimeProc, NULL, NULL);         // 2992aeSetBeforeSleepProc(server.el, beforeSleep);  // 3005aeSetAfterSleepProc(server.el, afterSleep);    // 3006scriptingEngineManagerInit → luaEngineInitEngine → functionsInit → evalInit;  // 3019-3039

InitServerLast()（server.c:3138）延迟到最后（模块加载后），规避 ld.so与 dlopen的 TLS 竞争 bug：bioInit() + initIOThreads()。

initListeners()（server.c:3053）端口绑定被移出 initServer，单独在配置加载后调用。

4.5 加载数据（loadDataFromDisk, server.c:6922）

if (server.aof_state == AOF_ON) {    loadAppendOnlyFiles(server.aof_manifest);   // AOF 优先} else {    rdbLoad(server.rdb_filename, &rsi, rdb_flags);  // 否则 RDB}

5核心执行流程

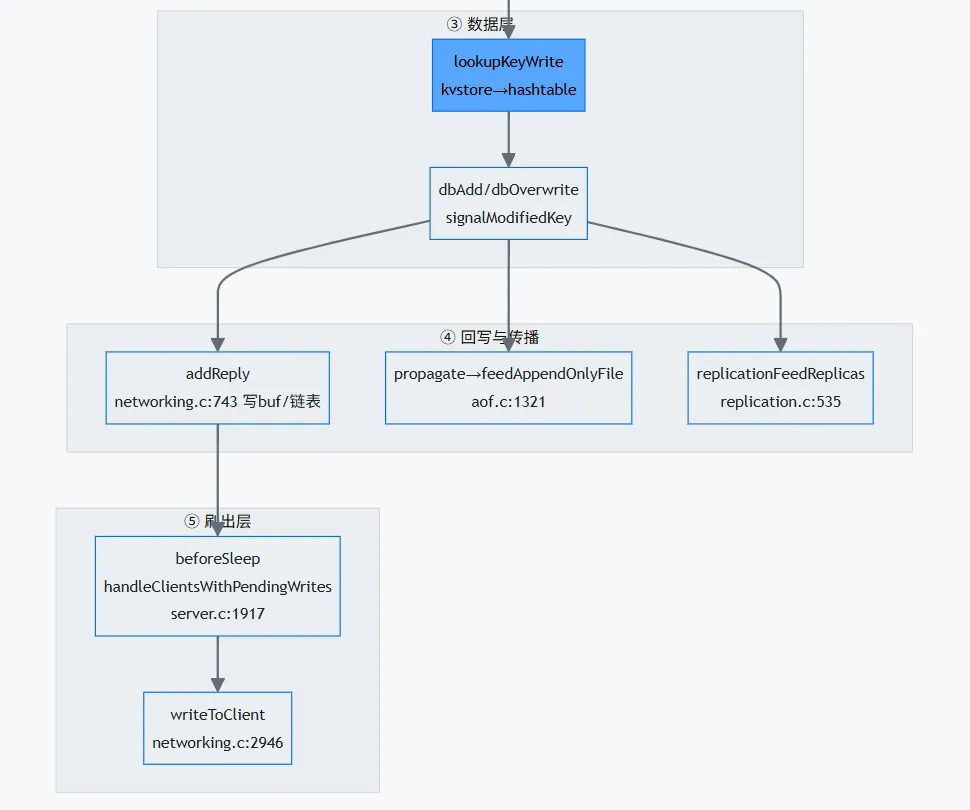

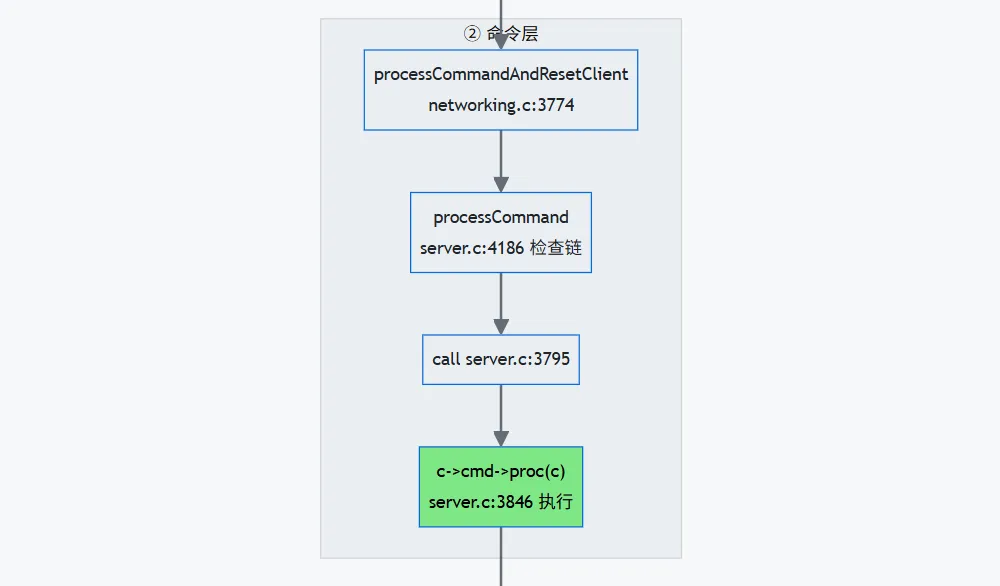

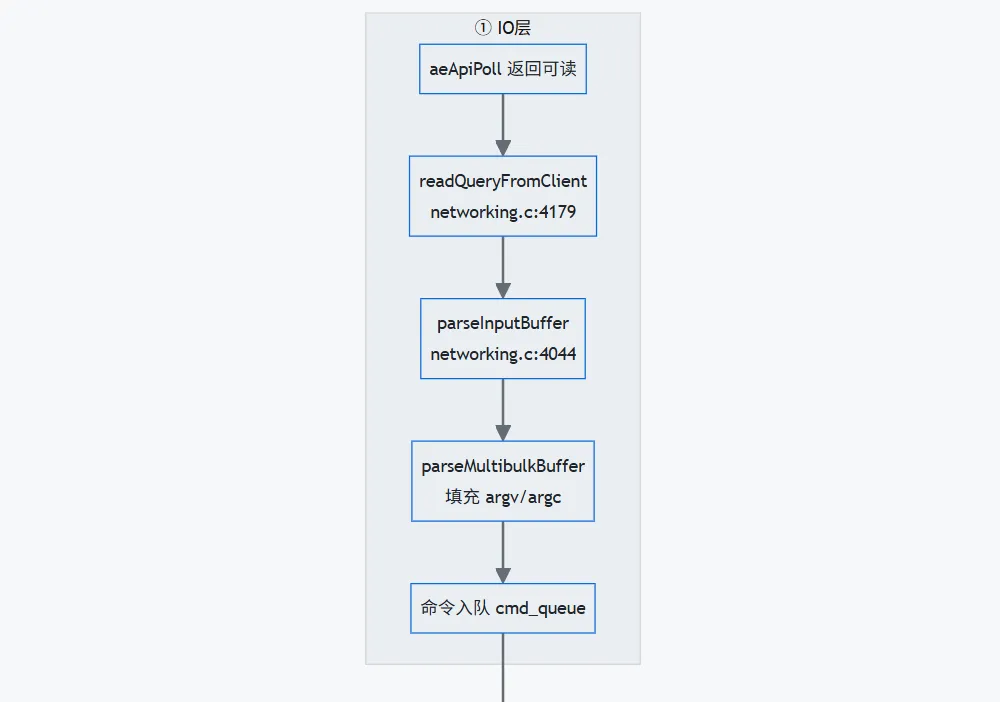

5.1 一条命令的完整生命周期（SET foo bar）

5.2 数据对象的编码流转

serverObject结构（server.h:796-806）：

structserverObject {unsigned type : 4;            // 逻辑类型 (OBJ_STRING..OBJ_STREAM)unsigned encoding : 4;        // 底层编码unsigned lru : LRU_BITS;      // 24位, LRU时间或LFU计数复用unsigned hasexpire : 1;       // Valkey新增: 内嵌过期标记unsigned hasembkey : 1;       // Valkey新增: 内嵌keyunsigned refcount : OBJ_REFCOUNT_BITS;  // 30位void *ptr;};

设计精髓

：小数据用紧凑编码（listpack/intset）省内存，大数据用高效结构（hashtable/skiplist）保性能，转换在写入路径自动触发，对客户端透明。

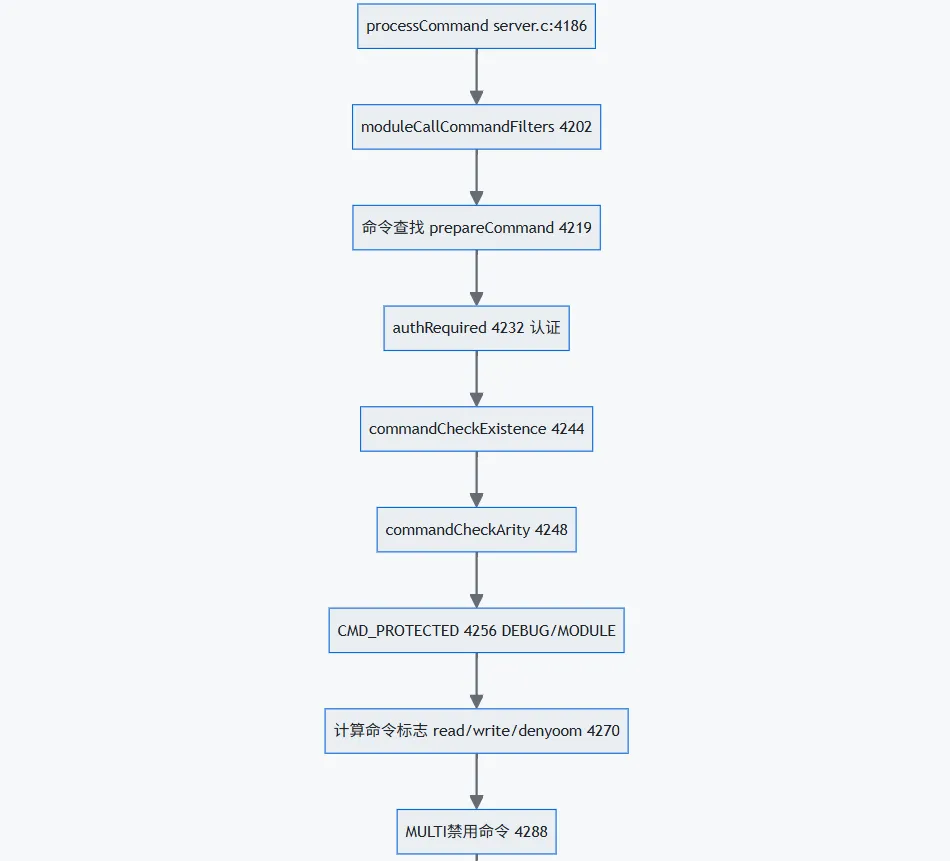

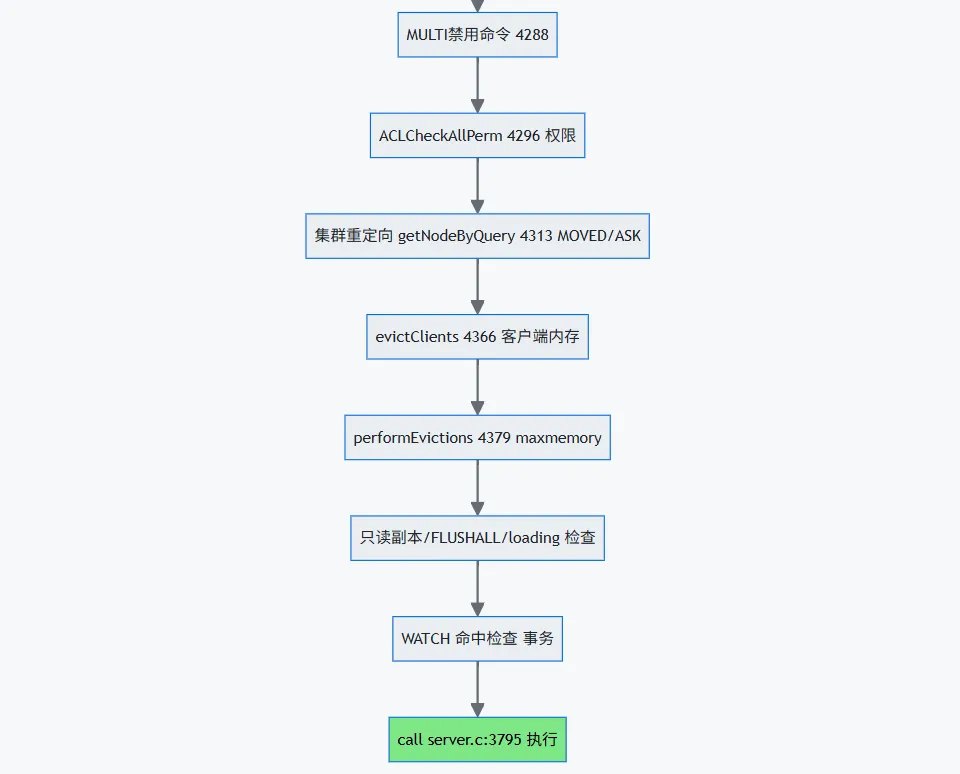

5.3 命令执行前的检查链（processCommand, server.c:4186）

5.4 call() 的执行与后处理

constlonglong call_timer = ustime();enterExecutionUnit(1, call_timer);          // 3832 进入执行单元(嵌套统计)c->flag.executing_command = 1;monotime monotonic_start = 0;if (monotonicGetType() == MONOTONIC_CLOCK_HW) monotonic_start = getMonotonicUs();c->cmd->proc(c);                            // 3846 ← 真正执行命令exitExecutionUnit();duration = getMonotonicUs() - monotonic_start;  // 仅硬件时钟时用,避免3次系统调用latencyAddSampleIfNeeded(latency_event, duration);  // 3893commandlogPushCurrentCommand(c, real_cmd);          // 3904 慢日志// 命令统计、错误统计、传播...

性能细节

：monotonic_start仅在硬件时钟（TSC）可用时获取，否则复用 call_timer，避免每次命令 3 次 gettimeofday系统调用（server.c:3844,3857）。

5.5 关键对象的流转

client (客户端对象, networking.c)  │  querybuf (输入缓冲, sds) / cmd_queue (解析后命令队列, 9.0批量)  │  argv/argc / buf(16KB)+reply(动态链表) 输出缓冲 / db  ▼serverObject / robj (object.c)  │  type + encoding + lru + refcount + ptr  ▼serverDb (db, server.h:875)  │  keys (kvstore) / expires (kvstore) / keys_with_volatile_items (kvstore)  ▼kvstore (分片层, kvstore.c) → hashtables[16384] 按slot索引  ▼hashtable / dict (存储引擎) → bucket(64B cache-line) / dictEntry  ▼listpack / intset / skiplist / quicklist / rax (底层编码)

6并发模型

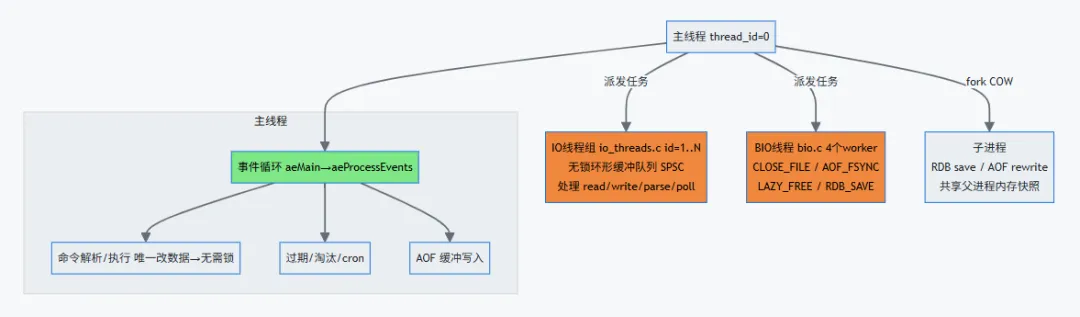

6.1 线程模型总览

Valkey 是"单线程命令执行 + 受控多线程辅助"模型，这是其低延迟的根基。

为什么命令执行串行化？

单线程无锁访问数据集，彻底消除锁竞争、死锁、缓存行与伪共享。这是 Valkey 用"多核靠多实例分片"换"单核极致低延迟"的哲学。

6.2 是否使用线程池

(1) IO 线程池（io_threads.c，9.0 全新重写）

Valkey 9.0 用无锁环形缓冲队列取代旧版共享 list + 自旋。每个 IO 线程拥有独立 SPSC（单生产者单消费者）队列：

typedefstructIOJobQueue {    iojob *ring_buffer;size_t size;_Atomicsize_t head __attribute__((aligned(CACHE_LINE_SIZE))); /* 主线程写 */_Atomicsize_t tail __attribute__((aligned(CACHE_LINE_SIZE))); /* IO线程写 */} IOJobQueue;

• 生产者（主线程）IOJobQueue_push
  ：memory_order_release发布 head（io_threads.c:72）
• 消费者（IO 线程）IOJobQueue_availableJobs
  ：memory_order_acquire读 head（io_threads.c:82）
• 缓存行对齐
  ：head/tail分别 aligned(CACHE_LINE_SIZE)，避免伪共享
• 忙等+挂起混合
  ：先自旋 1,000,000 次（io_threads.c:232），无任务则 pthread_mutex_lock挂起（:239）

IO 线程可承担：读 socket、写 socket、解析 RESP，甚至 aeApiPoll本身（IOThreadPoll，io_threads.c:204）。动态伸缩：adjustIOThreadsByEventLoad()（:170）按负载增减活跃线程；9.0 支持运行时 CONFIG SET io-threads N（updateIOThreads，:309）。

(2) BIO 后台线程池（bio.c）

fsync 状态通过原子变量 aof_bio_fsync_status回传，无需加锁。

6.3 锁优化与无锁结构

Valkey 几乎不在数据路径加锁（命令执行单线程）。但仍有多处精心设计的并发原语：

关键约束——GIL 边界

：beforeSleep()末尾 moduleReleaseGIL()（server.c:1971），afterSleep()开头 moduleAcquireGIL()（server.c:1991）。两处强警告注释：GIL 释放后/获取前不得添加任何代码。这构成模块后台线程与主线程数据访问的同步边界。注意：存储引擎（hashtable.c/dict.c）既非无锁并发结构也非分段锁——全文无 mutex/atomic/lock 字段，线程安全完全依赖单线程事件循环保证。

7性能优化

7.1 缓存设计

(1) 多级紧凑编码（"结构即缓存"）

listpack

变长整数+字符串连续字节数组，替代旧 ziplist，无 prevlen 回写问题

intset

纯整数集合，按值类型(16/32/64位)紧凑排列，二分查找

自动转换

小 Hash 用 listpack 省元数据，大时转 hashtable 保性能

(2) 共享对象池

预创建 0~9999 共 10000 个共享整数对象（OBJ_SHARED_INTEGERS，server.h:135，server.c:2194），refcount 设为 OBJ_SHARED_REFCOUNT（永不释放），无锁访问。

(3) 客户端查询缓冲复用 + 回复缓冲（固定+动态）

_addReplyToBufferOrList（networking.c:683）：优先写入 16KB 固定缓冲 c->buf，溢出才用动态链表 c->reply，减少小回复的 malloc。

7.2 批处理

7.3 异步处理

7.4 IO 优化

8容错与稳定性

8.1 重试机制

8.2 降级策略

8.3 限流

• 客户端输出缓冲区限制
  ：client-output-buffer-limit对普通/副本/pubsub 客户端设硬/软限制，超限强制断开，防慢客户端拖垮服务器。
• 客户端内存驱逐
  ：evictClients()（server.c:4366）每条命令前检查，超 maxmemory-clients驱逐占用最多者。
• 集群连接限速
  ：9.0 限制每周期新建 cluster link 数（#2009）。
• 慢日志与延迟监控
  ：commandlog记录超阈值命令；latency.c按事件类型记录时间序列（LATENCY_TS_LEN=160，latency.h:39）。

8.4 异常处理

(1) 断言与 panic 体系

_serverAssert（debug.c:1063）/ _serverPanic（debug.c:1170）：触发崩溃报告（含栈、内存、客户端信息）。serverPanic用于"不可恢复状态"（如编码损坏，aof.c:1785）。

(2) 看门狗（Watchdog）

applyWatchdogPeriod（debug.c:2357）用 setitimer(ITIMER_REAL)设定 SIGALRM，主线程阻塞超时则中断打印栈。最小周期 2*(1000/hz)ms（:2365）。

(3) 优雅停机

sigShutdownHandler（server.c:6713）捕获 SIGTERM/SIGINT，finishShutdown依次：等副本追平→杀子进程→RDB 保存→关闭 AOF。9.0 新增 SHUTDOWN SAFE拒绝不安全停机（#2195）。

(4) 持久化容错

• RDB CRC64 校验
  ：加载时校验，损坏则拒绝（rdb.c:1486）
• AOF manifest 多文件
  ：BASE+INCR 链，单文件损坏不影响其他；valkey-check-aof --fix修复
• RDB 版本兼容
  ：rdbIsVersionAccepted放宽对外来格式校验（9.0 #2543）

(5) 集群故障自愈

(6) 过期双保险

惰性删除（访问时检查，db.c:2107）+ 定期删除（cron 抽样，expire.c:198），FAST/SLOW 双周期交替，KEYS/FIELDS 任务防饿死（expire.c:486）。

(7) 内存碎片整理

defrag.c+ jemalloc je_get_defrag_hint()主动整理碎片，避免内存虚高。

9设计优点

9.1 架构优点

✅ 极致低延迟

单线程无锁 + 事件循环 + epoll，单核十万 QPS

✅ 内存高效

listpack/intset 紧凑编码 + 自动转换 + jemalloc

✅ 接口统一

standardConfig 函数指针表，文件解析与 CONFIG SET/GET/REWRITE 复用

✅ 连接抽象

connection.c 多态，TCP/TLS/Unix/RDMA 无缝切换

✅ 渐进演进

dict→hashtable、IO 线程重写，保持向后兼容

✅ 可扩展

模块 API + 脚本引擎抽象层支持多语言

✅ 高可用完备

Cluster+Sentinel 双方案，Raft-like 选举+Gossip 自愈

✅ 可观测性

latency/commandlog/hdr_histogram/lttng/INFO

学习路径

建议按"由外到内、由简到繁、由数据到控制"的顺序阅读：

阶段一：建立全局观

阶段二：启动与事件循环

阶段三：命令执行主链

阶段四：数据结构与存储引擎

阶段五：并发与性能

阶段六：持久化与复制

阶段七：集群与高可用

阶段八：扩展与安全
