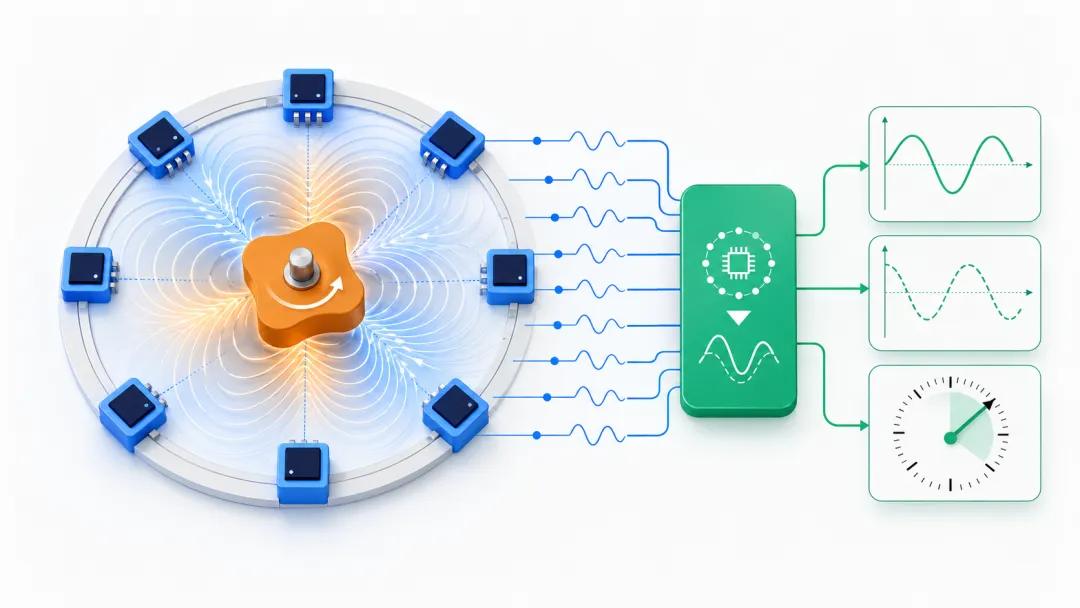

一颗异形微型磁体、8 个空间采样点，在数字域合成 SIN/COS 与机械角度。示意图。

磁编码器想做得又小又准，传统办法通常是：磁环上多充几对磁极。

一圈 32 对极，磁场就重复 32 次。机械轴只转一点，传感器看到的电角度已经转了一大截，角度自然分得更细。

但这条路有一个绕不过去的问题：极对越多，磁环越难做小。

到了灵巧手指尖、机器人眼球、微型关节这些地方，可能整个编码器只允许做到几毫米，多对极磁环根本塞不进去。

兰德万维公开申请 CN121898492A 想走另一条路：不用多对极磁环，而是在一组微型磁体周围放一圈霍尔传感器，再从磁场的空间分布中算出角度。

它不是一只“磁场鼠标”，也不是拿当前磁场和模板做相关系数匹配。更准确地说，它想用一圈离散霍尔，在软件里合成两组正交绕组——相当于“绕”出一台微型旋变。

一、8 颗霍尔，究竟看到了什么

中间是一组随转轴旋转的小磁体，周围均匀放着 8 颗霍尔。磁体转动时，磁场图案也跟着转；霍尔虽然不动，却会在不同空间位置看到不同的磁场强度。

第 i 颗霍尔位于空间角度 φ_i，转轴角度是 θ，它的读数可以近似理解为：

V_i = A₀ + A₁ cos(θ − φ_i) + A₂ cos(2θ − 2φ_i) + …

公式表达的事情很简单：8 颗霍尔看到的是同一幅磁场图案，只是各自站的位置不同。最主要的一圈变化是基波；安装偏心、磁场不均匀和磁体形状带来的波纹，则表现为二次、三次等空间谐波。

算法给每个通道乘上一组固定的正弦、余弦权重，分别合成两个虚拟信号：

C₁ = Σ w_iV_i cos φ_iS₁ = Σ w_iV_i sin φ_iθ = atan2(S₁, C₁)

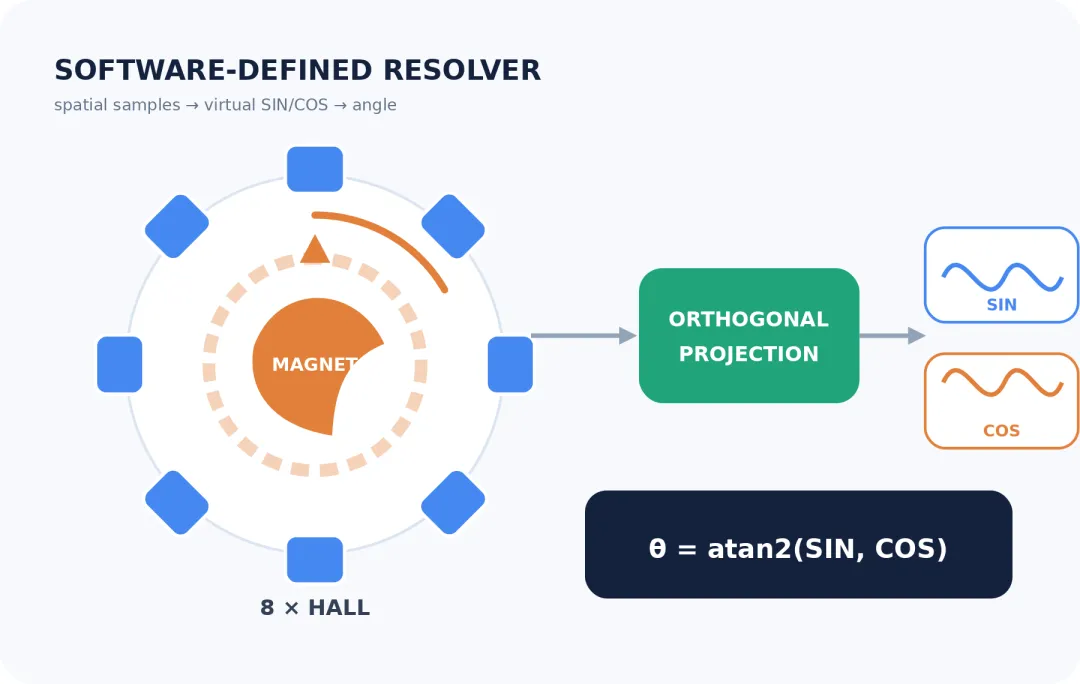

图 1｜8 个固定空间采样点经过正交加权，合成虚拟 SIN/COS，再由 atan2 得到角度。它更像“软件旋变”，不是模板相关匹配。

传统旋变用真实绕组产生 SIN、COS；这项方案没有绕组，而是先用霍尔采样，再在数字域合成正交信号。它真正解决的是用计算量换机械体积的问题。

二、它不是把“谐波纹理”拿去算相关系数

“每个角度都有一张独特磁场纹理，拿实测数据和模板逐个比对”是一条可能路线，但不是专利公开文本的主线。

专利给出的流程更接近：多颗霍尔同步采样；按预先标定的系数矩阵分离谐波；用基波计算基础机械角；用高次项修正周期性误差；最后再用历史数据或预测滤波平滑输出。

一句话：基波负责告诉系统“转到哪”，高次谐波主要负责修正“算得准不准”。

图 2｜专利原始附图：磁场生成模块 → 传感阵列 → 信号调理 → 核心处理 → 输出接口。来源：CN121898492A 说明书附图。

三、第一笔账：8 个点，到底能分出几次谐波

如果想完整求出从基波到第 H 次谐波，每一阶通常有正弦和余弦两个未知量，再加一个直流分量，未知参数数量约为：

2H + 1

8 个采样点意味着 8 个方程。直流加到三次谐波一共 7 个参数，尚可求解；如果一直分到五次，就有 11 个未知量，单帧数据已经不够。

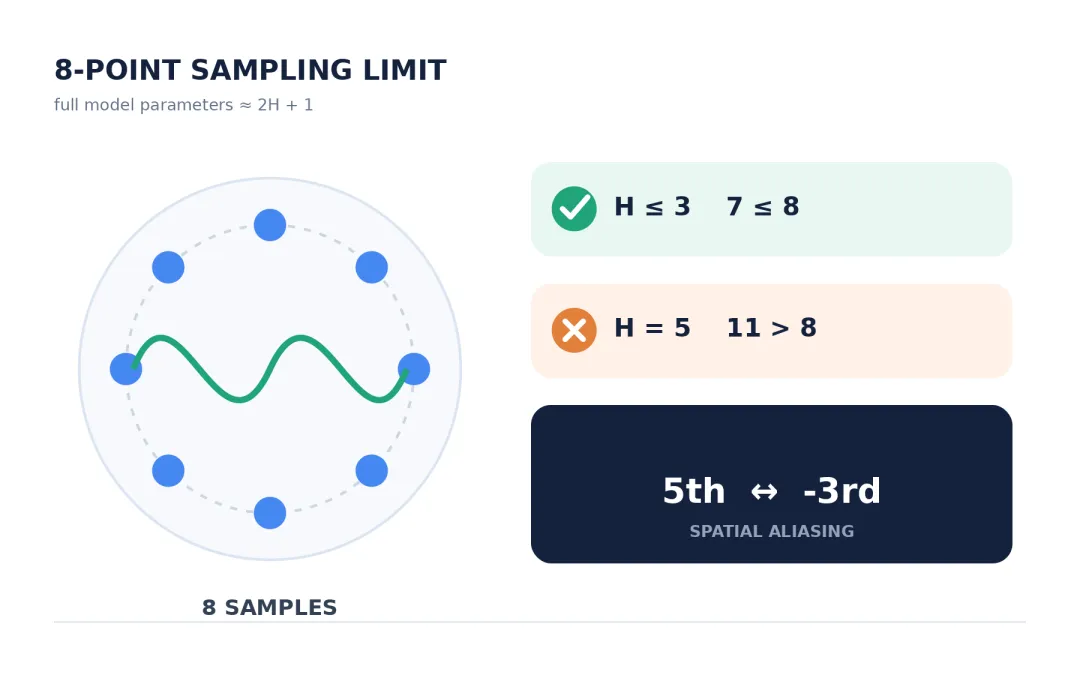

图 3｜8 点采样可完整描述直流到三次谐波；若直接扩展到五次，未知量超过采样数。等间隔 8 点下，五次还会与反向三次发生空间混叠。

这不代表五次补偿完全做不了。编码器可以在转台上连续转一圈，用大量角度数据建立经验误差表；也可以直接在最终角度域拟合高阶周期误差。但这与“靠 8 个空间采样点，在单帧里把很多阶谐波完整分离”不是一回事。

四、第二笔账：实施例选的芯片，和信号链对不上

专利实施例提到 MLX90393，同时描述了外部放大、滤波、多通道同步 ADC、每通道 10 kSPS，以及 200 微秒控制周期。

问题是，MLX90393 是带内部 ADC 和数字接口的三轴磁力计，不是直接把模拟霍尔电压交给外部同步 ADC 的器件。其转换时间和输出速率，也难以对应“8 通道同时 10 kSPS、5 kHz 更新”的描述。

高速角度反馈最怕的，不是每颗霍尔单独不准，而是 8 颗霍尔读到的根本不是同一个时刻。顺序读取会把一张空间快照拉成运动中的“全景照片”。

五、第三笔账：8 颗 3 mm 芯片，可能塞不进 8 mm 外径

按实施例让 8 颗霍尔围绕约 6 mm 的中心圆排列，相邻芯片中心距离约为：

d = 2R sin(π/8) ≈ 2.30 mm

如果每颗芯片本身约 3 mm，相邻封装已经重叠。即使把中心圆放大到刚好不撞，整体外缘也会超过 10 mm，还没算焊盘、走线和 PCB 边缘。

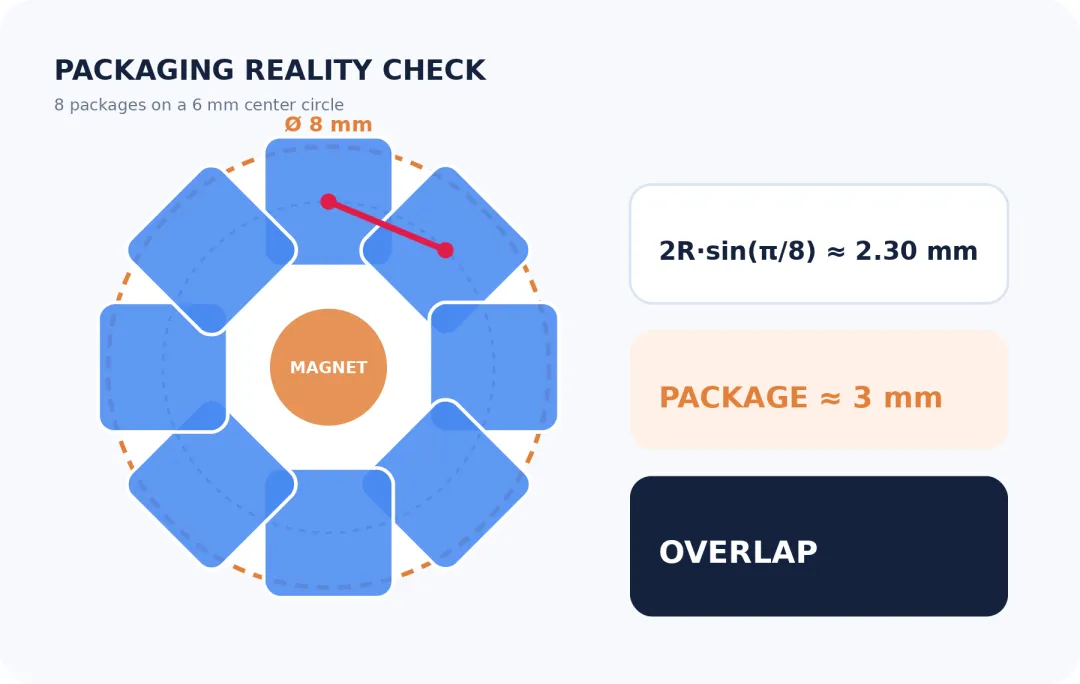

图 4｜在 6 mm 中心圆上排 8 颗约 3 mm 封装，相邻中心仅 2.30 mm，几何上已经重叠。要实现 ≤8 mm，更可能依赖裸片、晶圆级封装或专用多霍尔 ASIC。

六、那颗“小磁铁”也不能是普通圆片

如果在轴中心放一颗完全圆对称、轴向充磁的普通圆片磁铁，再让它绕自身轴线旋转，周围磁场几乎不变。它转前转后看起来一样，算法再聪明也解不出角度。

编码信息不是算法凭空创造的。磁体必须先利用成对布置、异形磁极或非轴对称磁场，把角度写进空间分布；算法才能把它读出来。

七、所谓在线自学习，最难的是谁来告诉它“错了”

有高精度转台或参考编码器时，系统可以明确得到误差，再更新补偿参数。可编码器装进机器人关节后，通常没有一个更准的角度一直陪着它。

这时，磁铁真的转了一点，和传感器温漂造成的模型变化，可能在数据上互相混淆。无基准自学习必须再引入机械零位、电机反电势、双编码器交叉校验、机器人运动学约束或往返重复性，否则算法可能把真实运动也当成误差学掉。

八、这项专利到底值不值得关注

值得。它抓住了微型机器人关节里一个非常真实的矛盾：传统高精度磁环太大，单点磁传感器又容易被安装误差和非线性卡住。

它真正有价值的地方，是把原本由精密磁环和模拟绕组完成的空间编码，拆成微型磁体、离散传感器和数字处理三个模块。传感器数量可以调，权重可以标，坏点可以降权，周期误差可以补偿。

但这项公开申请目前展示的仍然更像一个有潜力的架构，而不是已经闭合的量产方案。采样阶数受线性代数约束，更新时间受真实器件速度约束，8 mm 外径受封装几何约束，在线学习则受可观测性约束。

如果这些问题能通过专用 ASIC、定制磁体和严格标定解决，它确实可能成为灵巧手、仿生眼球和微型机器人关节里很有竞争力的编码器架构。

如果解决不了，它就会停在一个漂亮的框图里：

软件里绕出了旋变，PCB 上却摆不下那 8 颗霍尔。
