夜雨聆风【辐射效应系列 13 · 进阶篇 · AI加速器可靠性评估】把 GPU、TPU、边缘加速器塞进自动驾驶和卫星，一次比特翻转可能让模型把"行人"看成"背景"，却毫不声张。这一篇，我们讲清楚：辐射下，一个神经网络到底有多不可靠，怎么量、怎么测。
在《加固·三》那一篇的收尾，我们点到了 AI 加速器的加固手段，数值裁剪、故障感知训练，讲的是"怎么防"。但在防之前，有个更根本的问题：你怎么知道它到底有多不可靠？辐射下，一个跑在GPU 上的神经网络，出错的概率是多少？错到什么程度？这一篇专门回答"怎么评估"。
先说结论：评估 AI 加速器的可靠性，是辐射效应领域里最拧巴的一件事。拧巴在两头。一头是硬件极其复杂，一颗现代 GPU 上有成千上万个计算核心、共享缓存、硬件调度器，一次粒子命中在硅片里发生，却只有传到软件，输出才"看得见"，中间隔着好几层抽象，故障怎么传播几乎无从追踪。另一头是软件天生"概率化"，神经网络的输出不是确定值而是一串概率，同一个故障，喂给它一张空旷的图和一张热闹的图，结果可能天差地别。硬件的不可观测，撞上软件的不确定，评估就成了一门需要束流实验 + 故障注入 + 应用分析三管齐下的手艺。
而且有个反常识的事实贯穿全篇：在神经网络里，不是所有的翻转都算数。 一个把像素颜色改了一点点的翻转，和一个让车"没看见"行人的翻转，严重程度差着十万八千里。传统加固喜欢"一律复制三份、少数服从多数"，但对 AI 来说这往往是浪费，你在给那些根本无关紧要的错误也上三倍的保险。所以评估的终点，从来不是"翻了多少比特"，而是"应用层面到底错没错、错得能不能忍"。
AI 硬件全景：从"什么都能算"的 GPU 到"只会卷积"的边缘芯片
先把地图铺开。人工智能（AI）是个大圈，凡是能让计算机模仿人类"感知、推理、行动、适应"的技术都算，哪怕是 if-then 规则和决策树。往里一层是机器学习（machine learning, ML），算法随着喂的数据越多、表现越好。再往里的核心是深度学习（deep learning, DL），用多层神经网络从海量数据里逐层抽取越来越高级的特征。我们真正关心的对象，深度神经网络（deep neural network, DNN），尤其是擅长图像的卷积神经网络（convolutional neural network, CNN），就住在这个最内圈。

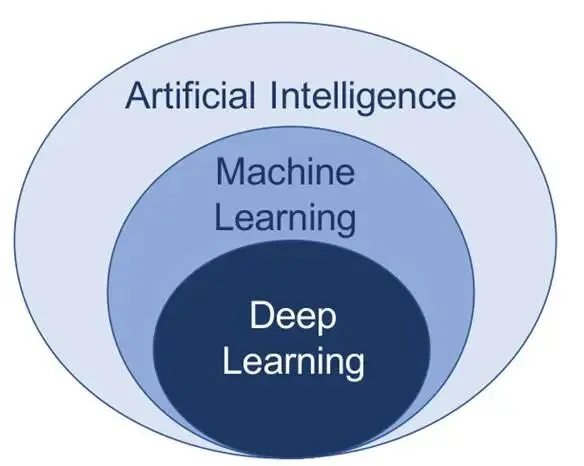

▲ 图1 人工智能、机器学习、深度学习的层层包含关系：AI 是最外圈的宽泛定义，ML 是其中"越喂数据越聪明"的子集，DL 则是用多层神经网络学习的最内核。本系列关注的 DNN/CNN 正落在最里层。
CNN 靠什么干活？最核心的本领就是卷积。对计算机来说，一张图片并不是“汽车”“行人”或者“红绿灯”，而是一大片按照位置排列的数字，每个数字记录一个像素的亮度或颜色。CNN 要做的第一件事，就是从这些杂乱的像素中找出有用的规律。它会拿着一个很小的滤波器，也叫卷积核，像一扇小窗口一样在图像上逐格滑动。卷积核最常见的尺寸是 (3×3)，也就是说，它每次只观察相邻的九个像素。
每滑到一个位置，卷积核都会把自己内部的九个权重与对应的九个像素分别相乘，再把结果加起来，得到一个新的数值。这个数值表示当前位置与某种特征的匹配程度。如果卷积核是用来寻找竖直边缘的，那么它遇到建筑物边框、电线杆或者车辆侧面时，就会产生较强的响应；如果它是用来寻找横向边缘的，那么它可能对道路边界、车顶或地平线更加敏感。卷积核里的数字通常不是工程师一项项手工填写的，而是网络在训练过程中，根据大量图片和正确答案一点点学出来的。
一个卷积核只能寻找一种特征，因此 CNN 通常会同时使用很多个卷积核。有的寻找明暗变化，有的寻找颜色差异，有的寻找线条、拐角和纹理。每个卷积核扫描完整张图片后，都会得到一张新的数字图，这就是“特征图”。特征图不再直接表示原始颜色，而是记录某种特征在图像的什么位置出现，以及出现得有多明显。某个区域的数值越大，通常意味着卷积核要找的特征在那里越突出。
CNN。最前面的卷积层看到的通常只是边缘、亮斑和简单纹理；中间的卷积层会把这些基础线索组合成圆弧、轮廓、车轮或车窗；更深的网络再把这些局部结构拼起来，逐渐形成对整辆汽车、一个行人或者一块交通标志的判断。换句话说，CNN 并不是一眼认出物体，而是沿着“像素、边缘、纹理、局部结构、完整物体”这条路线，一层一层地建立理解。
不过，卷积产生的特征图仍然很大。如果每一层都保留全部数据，网络的计算量和存储量会迅速膨胀。于是，池化层登场了。池化层的工作不是继续寻找新特征，而是把已有的特征图适当缩小。它通常把相邻的几个数值划成一个小区域，例如把每个 (2×2) 区域压缩成一个数值，这样特征图的宽和高都会减小，后面的网络就不必再处理那么多数据。
最常见的是最大池化和平均池化。最大池化会从一个小区域中挑出最大的数值，相当于在问：“这个区域里，某种特征最强烈的证据是多少？”只要强特征还在，周围其他较弱的信息就可以暂时舍弃。平均池化则会计算整个区域的平均值，相当于在问：“这种特征在这个区域里的总体水平是多少？”最大池化更重视最醒目的局部证据，平均池化则保留更平滑、更整体的信息。
池化还有一个很直观的作用：让网络不再过分在意特征的精确位置。假设一条边缘向左或向右移动了一个像素，只要它仍然落在同一个池化区域内，最大池化的输出就可能完全不变。因此，目标在画面中发生一点轻微移动、抖动或者变形时，网络仍然有机会认出它。池化可以看成一种“只记住这里出现过什么，不必死记它具体落在哪一个像素上”的处理。
这个不起眼的池化，后面还可能成为过滤辐射错误的一件好用武器。辐射产生的瞬态错误往往只会扰动特征图中的少数数值。如果某个非关键数值被扰动，但仍然没有超过区域内原本的最大值，那么经过最大池化以后，错误可能不会继续传播。平均池化则可以把单个数值的异常分摊到整个区域中，使错误幅度被稀释。不过，池化并不是天然免疫辐射。如果辐射把某个数值错误地抬得非常高，最大池化反而可能主动选中这个错误。因此，更准确地说，池化能够屏蔽一部分局部扰动，但它的容错效果取决于错误发生的位置、方向和幅度。
经过多轮卷积、激活和池化以后，CNN 就获得了对图像内容的高层描述。对于普通的图像分类网络，最后可能只需要回答“这张图最像猫、狗还是汽车”。但对于自动驾驶中使用的目标检测网络，任务要复杂得多。网络最后吐出的不是一个简单答案，而是一大串候选物体。每个候选结果通常都包括物体可能出现的位置、包围物体的方框、它属于汽车或行人的概率，以及网络对这个判断有多大把握。
这些候选结果不能全部直接使用，因为其中既有真正的物体，也有置信度很低的猜测，还有不少彼此重叠的重复框。系统首先会设置一个置信度阈值，把“不够格”的候选结果过滤掉，然后再从多个重叠框中留下最可信的一个。阈值定得太高，系统虽然很少虚报，却可能漏掉真正的车辆或行人；阈值定得太低，系统虽然更加敏感，却可能把阴影、路牌甚至噪声都当成障碍物，导致车辆频繁误报警或急刹车。
因此，这个看似简单的阈值实际上是一道非常关键的安全门槛。它决定了系统更害怕“漏看”还是更害怕“看错”。在自动驾驶这样的安全关键场景中，卷积负责寻找线索，池化负责压缩和筛选信息，后面的检测网络负责提出候选目标，而置信度阈值则负责作出最后的取舍。CNN 的识别能力，正是由这些环节一层层共同建立起来的。

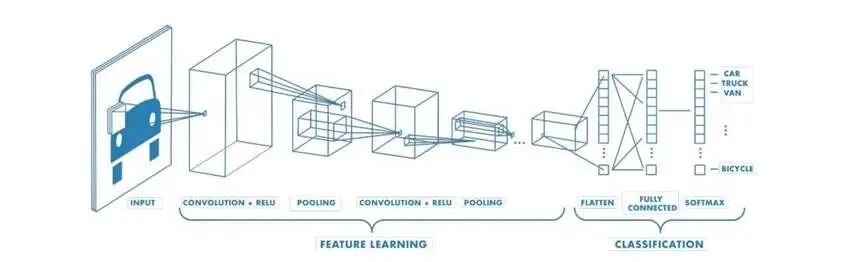

▲ 图2 卷积神经网络的层级结构：输入图像经"卷积+ReLU → 池化"逐层提取特征，再经展平与全连接层，最后由 Softmax 输出各类别的概率（车/卡车/货车/自行车）。（IEEE NSREC 2023 短课程）
顺带一个会让人一愣的边界设定：这一整篇讲的都是推理（inference）阶段的可靠性问题。训练阶段的辐射问题，一般不值得研究。理由很硬：训练要滚过成千上万帧数据、反复迭代权重，一次瞬态故障造成的扰动，多半会被后续的海量迭代自己磨平。真正怕辐射的，是那个装上车、送上天、一帧定生死的推理阶段。
要在自动驾驶里实时跑（至少 40 帧/秒），DNN 的巨量矩阵乘法只能靠并行硬件扛。市面上主要有三类：
· GPU（图形处理器） 最通用、生态最全。以 NVIDIA CUDA 为例，它由一堆流多处理器（streaming multiprocessor, SM）组成，每个 SM 里塞着许多计算核心（CUDA core），各自跑一个线程、带专属寄存器；此外还有专门加速卷积的张量核心（tensor core），能一个时钟周期算完 16×16 的矩阵乘。而指令、数据缓存和硬件调度器是共享的，这正是隐患所在。
· FPGA让你亲手定义电路。神经网络天然模块化、并行度高，映射到 FPGA 上很顺手；为省资源常把 sigmoid 离散化，甚至把权重砍到只用 1 位（二值神经网络 BNN，权重只取 ±1）。为了复用硬件跑多层卷积，人们引入了脉动阵列（systolic array），一群处理单元像心脏搏动一样，数据"泵进泵出"，每个时钟周期推进一拍，特别适合矩阵乘。
· EdgeAI 低功耗加速器，如 NeuroShield、谷歌 Coral TPU。它们只会干最基础的活（主要是卷积），用低精度（16 位浮点甚至 8 位整数），但极其省电，Coral TPU 能做到 每瓦 2 TOPS（万亿次运算/秒）。它本质就是一块硬连线的脉动阵列，配一大堆输入缓冲，而这些缓冲不一定有 ECC 保护。它自己不能独立工作，得靠 USB 3.0 或 PCIe 挂在一个主机上当"协处理器"。Coral TPU 的内部数据一律是 8 位无符号整数（UINT8），推理前先量化、推理后再反量化；软件栈则是 TensorFlow Lite 配专用的 EdgeTPU 编译器。

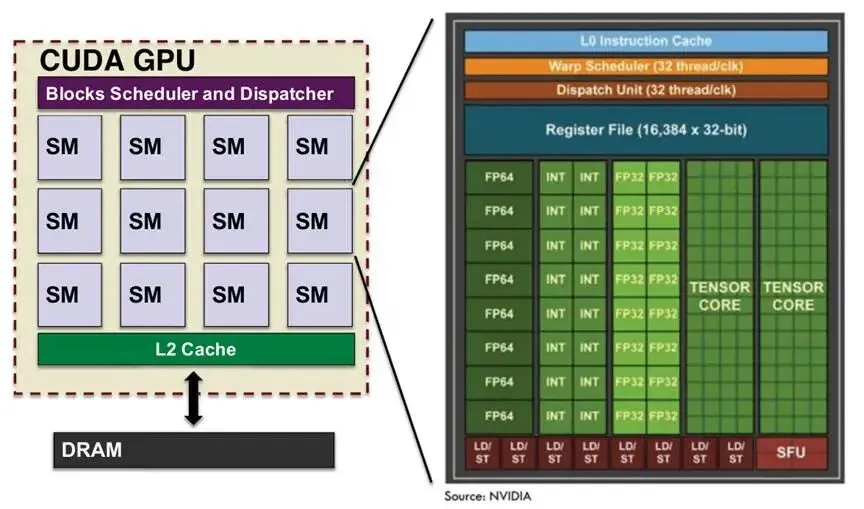

▲ 图3 现代 GPU 架构简图：由若干共享 L2 缓存的流多处理器（SM）阵列构成，每个 SM 内含多种精度的计算核心与张量核心，并由硬件调度器编排上千线程。共享缓存和调度器一旦被击中，会波及多个并行进程。
三类硬件架构迥异，但有个共同点：并行。并行是它们性能的命根子，却也是可靠性的软肋。从辐射测试的角度看，计算核心之间是隔离的，一颗粒子打中某个核心，通常只毁掉它那一个线程。可一旦命中的是共享资源（如缓存）或关键资源（如调度器），就可能一口气让好几个并行进程集体出错。

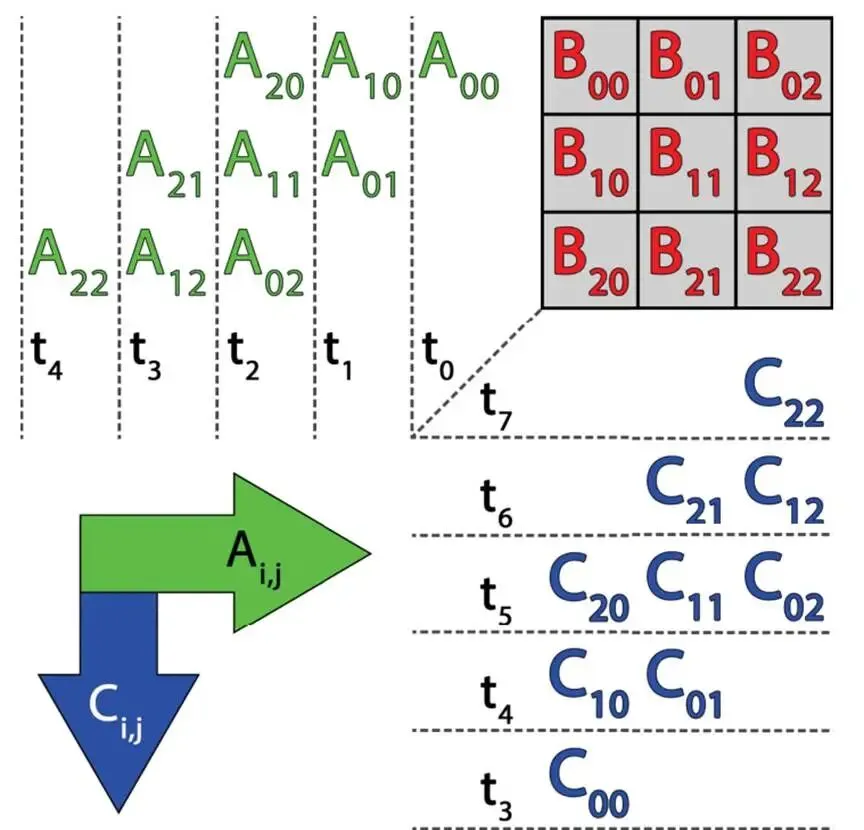

▲ 图4 脉动阵列做矩阵乘的示意：权重预先"驻留"在阵列里，输入数据从左向右流动，部分和自上而下累加，每个时钟节拍推进一步。Coral TPU 等边缘加速器的核心正是这样一块硬连线阵列。
错误的两副面孔：崩溃，与"沉默的谎言"
粒子命中硅片后会发生什么？回到最基本的物理：电离粒子在晶体管里搅出电荷，若足够多，就能把一个晶体管从"开"翻成"关"，在存储器里制造比特翻转，或在逻辑里激起电流毛刺。一次辐射引发的瞬态错误，对正在运行的程序有三种归宿：
1. 被屏蔽——故障没用上，或被电路吞掉，程序输出毫发无伤；
2. 静默数据损坏（silent data corruption, SDC）——输出错了，但系统一声不吭；
3. 可检测不可恢复错误（detected unrecoverable error, DUE）——程序崩溃、设备重启。
这里借用 Avizienis 的经典术语理一下链条：粒子改变晶体管状态，产生故障（fault）；故障若传播到一个可见状态（寄存器、触发器）就成了错误（error）；错误若继续传到软件输出、真的改变了结果，就升级为失效（failure）。SDC 和 DUE，都是失效。
DUE 好歹会喊疼，机器崩了你立刻知道。真正阴险的是 SDC：它是沉默的谎言。模型照常输出，你却不知道那个"背景"其实是个行人。对安全攸关的自动驾驶和航天而言，一个不报错的错误，比一次干脆的崩溃可怕得多。
并行还给错误加了一层放大。直观地说，单个线程出错像是一个像素点错了，而多个线程被同时污染，就是一整片像素错了。 前者顶多让画面脏一小块，网络多半能扛过去；后者足以毁掉一整块特征图，让网络把物体看错、看漏。这也是为什么共享资源和调度器的损坏在 CNN 里格外致命，实测中，卷积在 GPU 上出错，往往表现为特征图里被污染的整行、整列，或一大块。

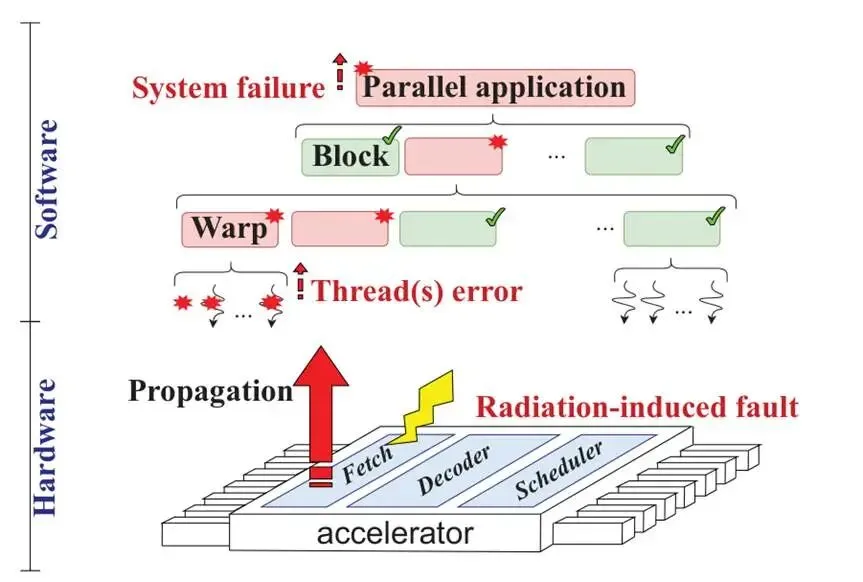

▲ 图5 单事件命中并行设备关键/共享资源时的传播路径：一次命中若落在取指、译码、调度器或共享缓存上，由它管理或使用该资源的多个并行线程都可能输出错误，最终酿成系统失效。故障发生在硬件，却只有传到软件输出才看得见。
什么样的错才算"错"：可容忍 vs 关键
既然不是所有翻转都算数，评估的第一道坎，就是把静默数据损坏（silent data corruption, SDC）分成"可容忍"和"关键"两类。有一组很直观的画面：
· 期望输出：物体被正确框住、正确分类；
· 可容忍的错误：包围框（bounding box, BB）位置偏了一点，但原物体仍有超过 50% 落在框里，检测依然管用，车的行为不受影响；
· 漏检（misdetection）：真实存在的物体没被检出，这会拉低召回率（recall）；
· 虚警（false positive）：凭空报出一个不存在的物体，这会拉低精确率（precision）；
· 分类错误：物体框对了、位置也对，却被贴错了标签。

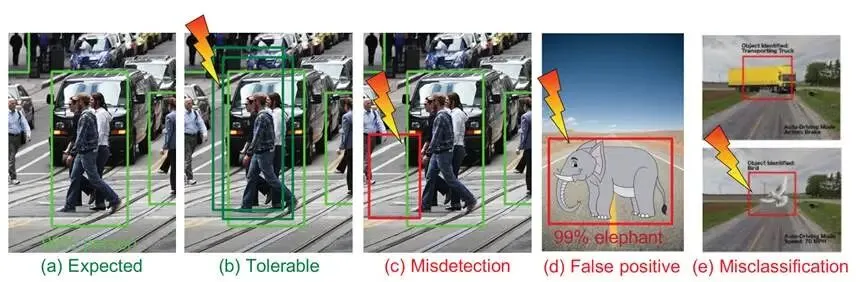

▲ 图6 辐射错误在目标检测里的几种表现：(a) 期望输出，(b) 可容忍错误（原物体仍有过半留在包围框内），(c) 漏检（拉低召回率），(d) 虚警（拉低精确率），(e) 分类错误（框对了但类别错了）。区分"可容忍"与"关键"，是 AI 可靠性评估的核心判据。
那么，怎样客观判断一次辐射错误到底严不严重？关键不能只看硬件内部的某个比特是否翻转，也不能只看网络输出的数字是否发生变化，而要看这种变化有没有真正改变应用的判断结果。换句话说，需要在“硬件发生错误”和“应用无法接受”之间划出一条明确的界线。
对于图像分类任务，神经网络最后输出的是一个概率向量。例如，无辐射时，网络认为图中有 80% 的可能是汽车、15% 的可能是卡车、5% 的可能是其他物体。辐射引起的静默数据错误，也就是 SDC，可能会把这些概率改成 75%、18% 和 7%。虽然输出数字已经发生变化，但“汽车”仍然排在第一位，因此对于只看最高概率类别的分类任务来说，最终判断并没有改变，这类错误通常不算关键错误。
真正需要关注的是那些改变最终判断的 SDC。如果辐射把原本应该排在第一位的正确类别压了下去，使一个真实物体没有被正确识别，就会形成假阴性，造成召回率下降。相反，如果辐射把原本不该出现的类别推到了前面，让网络凭空“看见”了一个不存在的物体，就会形成假阳性，造成精确率下降。简单来说，假阴性代表“该看见的没有看见”，假阳性则代表“本来没有，却错误地看见了”。
对于目标检测任务，判断标准还要更复杂一些。网络不仅要回答“这是什么”，还要用包围框指出“它在哪里”。即使物体类别没有改变，辐射也可能让包围框发生偏移、缩小或放大。因此，评价检测结果时，既要比较类别和置信度，也要比较受扰包围框与无辐射包围框的位置和面积是否足够接近。
图像检测领域通常使用交并比来衡量两个包围框的接近程度。交并比可以简单理解为“两个框重叠的面积，占它们合并后总面积的比例”。两个框完全重合时，交并比为 1；完全不相交时，交并比为 0。研究中可以设置一个接受阈值 (T_J)：当两个框的交并比不低于 (T_J) 时，就认为它们检测的是同一个物体；低于这个阈值，则认为检测结果已经发生了不可接受的变化。
如果把 (T_J) 设置为 1，就要求受扰包围框与无辐射包围框完全重合。这样一来，哪怕辐射只让某个坐标移动了一个像素，也会被判定为关键错误，显然过于苛刻。为避免把无关紧要的轻微偏移也算作严重失效，可以采用图像检测中常见的 (T_J=0.5)。也就是说，只要受扰框与无辐射框的交并比不低于 0.5，就仍然把它们视为对同一物体的有效检测。
在这一标准下，如果无辐射输出中的某个物体在受扰输出中找不到相匹配的检测框，就记为一次假阴性，说明网络漏掉了原本能够识别的目标；如果受扰输出中多出了无法与任何原始检测框匹配的结果，就记为一次假阳性，说明辐射让网络产生了虚假目标。由此便可以继续计算精确率和召回率，定量评价辐射是否真正损害了网络的检测能力。
归根到底，这套方法不是简单地追问“硬件有没有出错”，而是进一步判断“这个错误是否改变了应用结果”。它直接借用了图像处理领域已经成熟的精确率、召回率和交并比标准，把底层的比特翻转和数值扰动，翻译成上层应用能够理解的问题：真实目标会不会被漏掉，虚假目标会不会被报出来，以及包围框的偏移是否仍在可以接受的范围内。
怎么量：一张度量表说清所有指标
有了"算不算错"的判据，接下来是"错得有多频繁"。一张表把常用指标一次讲透：

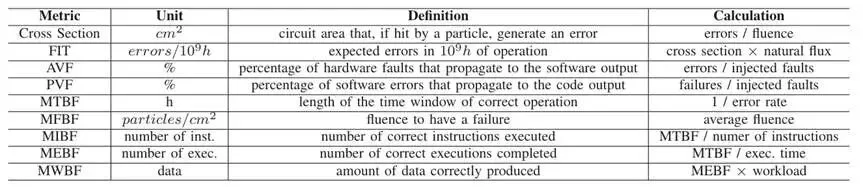

▲ 图7 可靠性评估度量定义表：截面（cm²，被击中即出错的等效电路面积，= 错误数/注量）、FIT（10⁹ 小时内的预期错误数，= 截面×自然通量）、AVF（硬件故障传播到软件输出的百分比）、PVF（软件错误传播到程序输出的百分比）、MTBF（正确运行的平均时间，= 1/错误率）等。
几个关键量拎出来说：
· 截面（cross section） 是衡量辐射敏感度的头号指标，直白说就是"被一颗粒子击中会出错的等效面积"，用观测到的错误数除以注量（每平方厘米打了多少粒子）算出。对 DNN，明智的做法是把截面拆成"关键 SDC 截面"和"可容忍 SDC 截面"分开报。而且要记住：同一颗芯片，跑不同的网络、甚至处理不同的画面，截面都会变，一张空旷的图，往往比一张热闹的图更不容易出错。
· FIT（failure in time） 是给汽车、航空、工业界看的：10⁹ 小时里失效多少次。用截面乘以自然中子通量（海平面约 13 中子/(cm²·h)）再乘以 10⁹ 就能换算出来。规矩定得很死，按 ISO 26262，汽车里安全等级最高的 ASIL D 级器件，错误率必须低于 10 FIT。
· AVF / PVF（架构/程序易损因子） 回答另一个问题：假设故障已经发生，它有多大概率一路传到输出？这个数只能靠故障注入来测，因为只有注入才能跟踪传播。
这里还藏着一个"看似针对并行设备"的微妙结论：截面不随执行时间变化，所以跑得慢并不会抬高 FIT，但动用更多并行资源、堆更大的核心却会抬高 FIT。 为了把"错误率"和"性能"一起考量，人们又引入了 MIBF/MEBF/MWBF/MFBF，两次失效之间能正确完成多少条指令、多少次执行、多少工作量，或扛住多少注量。如果任务在乎的是"正确产出了多少数据"，这几个指标就比单看截面更有意义。
两条评估路线：真枪实弹的束流，与快而灵的注入
指标定了，怎么测出来？把故障从硅到软件的传播画成一条竖线——物理晶体管 → 电路 → 微架构 → 软件输出，所有评估方法都是在这条线的不同高度"取样"。规律很干脆：越靠近物理层，越真实，但越慢越贵；越靠近软件层，越高效，但越不真实。

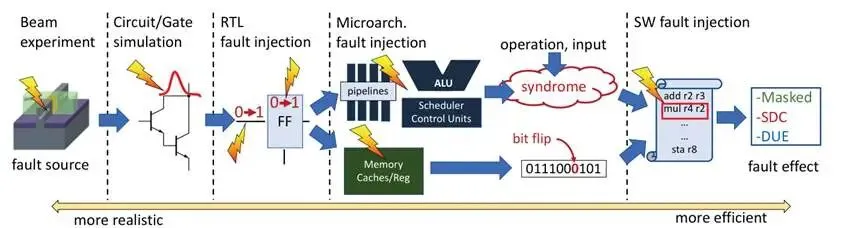

▲ 图8 故障传播与可靠性评估方法的层次：故障始于物理晶体管，逐层传播到电路、微架构，最终到软件输出。束流实验评估"故障从物理层产生并一路传到软件输出"的真实概率；不同抽象层的故障注入则用来看清传播过程，越靠近物理层越真实，越靠近软件层越高效。
其实路线不止两条。用一张表把六种评估方法摆在了一起：最顶上还有一条"现场/寿命测试（field/lifetime data）"，把海量器件放进真实环境里跑上几个月到几年，故障源百分之百真实，可惜代价极高、可观测性又差，只适合谷歌、特斯拉这种握着百万台设备的玩家。往下依次是束流、RTL 注入、微架构注入、架构注入、软件注入：耗时与成本一路下降，换来的是真实性一路打折。

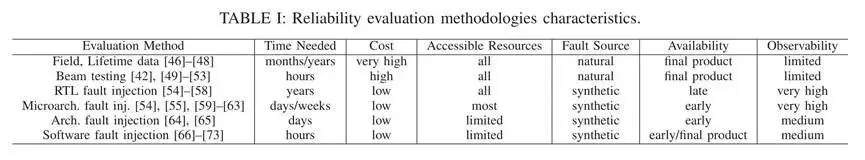

▲ 图9 六种可靠性评估方法的对比表：现场/寿命数据、束流测试、RTL/微架构/架构/软件故障注入，在耗时、成本、可及资源、故障源真实性与可观测性之间各有取舍。
两条主力路线，各有各的脾气：
束流实验（beam experiment） 是测真实敏感度的头号手段。把芯片对准加速器的粒子束（比如英国 ChipIR 设施约 3.5×10⁶ 中子/(cm²·s) 的中子束），用高通量把野外几年才遇到的错误在几小时里"快进"出来。它给的是最真实的错误率和故障模型。但它有个死穴：错误只有冒到输出才看得见，没法追踪故障在芯片内部怎么传播，你知道出了错，却不知道错在哪个部件。而且结果只对测过的那段代码、那个配置有效，并行度稍微一改，错误率可能就变了。
搭一套束流实验本身就是门手艺：设备（被测件）要对准束流，主机和服务器则要尽量远离，还得垫上硼塑料砖挡散射中子；要配软硬件看门狗（watchdog）自动检测崩溃与死机，好在无人值守的通宵测试里及时重启。一个反复被强调的坑是主机侧的 DDR 内存，它离热源近、又怕散射中子，测几个小时就容易冒出永久或间歇故障，把输入输出数据搅烂，让整批结果作废；所以尽量选带 ECC 的板子（DDR 的故障还随温度加剧：它紧贴着滚烫的计算核心，高温加速老化）。更惨的案例是 SoC 的 Flash 引导程序被打坏，机器直接开不了机，实测中有好几颗器件测了几个小时后就这样"变砖"。束斑本身也有讲究：聚成约 3cm×3cm 的一小块、只罩住芯片本体，免得把板上的电源电路一起报销；散热甚至都成了课题，NASA 戈达德给去了封装的 GPU 贴上热电制冷板，才把温度压住。还有个"10% 铁律"：装载数据、检查结果的开销，要控制在芯片实际计算时间的 10% 以内，否则大量粒子都白白打在"没在算"的时间上，浪费宝贵的束流机时。这套脚本、基准和看门狗，已在 UFRGS 的 CAROL 辐射基准库里公开。

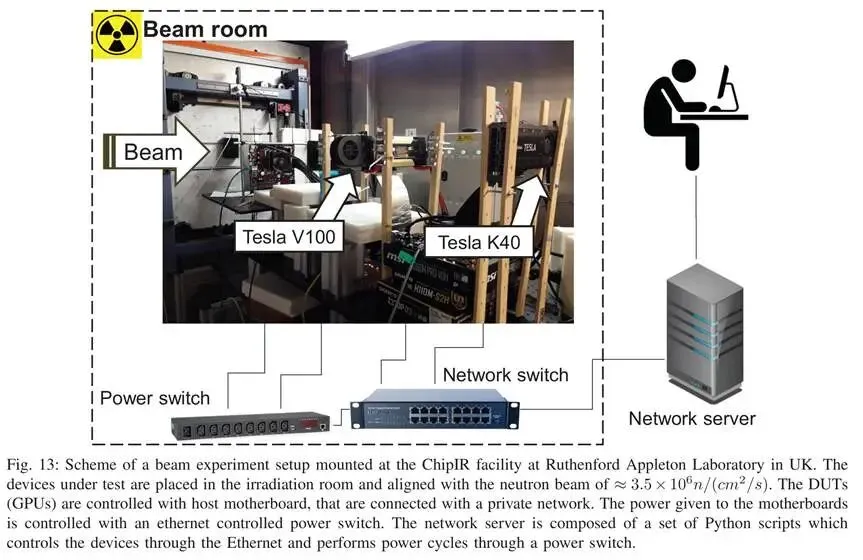

▲ 图10 ChipIR 中子束流实验的真实布局：束流室里，Tesla V100 与 Tesla K40 两块 GPU 对准束线排开；以太网控制的电源开关负责远程"拔插头"，网络交换机与服务器则躲在射程之外。
设施本身也有分工：中子束去 LANSCE 或英国的 ChipIR，重离子去布鲁克海文 NSRL、伯克利或荷兰 PARTREC，质子则去波士顿的 MGH，一颗 AI 芯片的完整体检，同样要在几大洲的加速器之间排队。
故障注入（fault injection） 走的是另一条路：不拿去照射，而是在系统的模型里人为塞进故障，看它怎么传。它天生高效、能任意放大、还能完整观测每一层的细节。但它有两条硬伤：一是故障模型是合成的（人为设定的），不一定对得上真实物理；二是只能往能访问到的资源里注。所以按抽象层由低到高排开
· RTL 级最真实（贴近实际电路），却慢到离谱：给一个像 LeNet 这样简单的 CNN 做一次完整的 RTL 故障注入，能耗上几百年。何况 RTL 描述本身就难拿到，GPU 里只有老掉牙的 G80 架构有公开 RTL；好在NVIDIA 开源的推理加速器 NVDLA，连 RTL 带专用注入框架都是现成的；
· 微架构级快得多、覆盖面广，但常只有行为级描述，能指出"哪个高层模块更要命"，却难准确预测错误率。它在 ARM CPU 上已被拿去和束流"对表"：SDC 率的预测能对到一个数量级以内，但功能中断类错误依然预测不了；
· 软件级最快（一次注入约等于跑一遍程序），可只能碰程序员看得见的变量。它最大的陷阱是幼稚的故障模型：在软件里随手翻一个比特，等于假设"粒子从晶体管一路穿过电路、架构、运算，最后只表现为一个比特翻转"，这在复杂 AI 加速器里几乎不可能。源把这种"运算被扰后难以预料的输出畸变"叫作综合征（syndrome），它取决于运算类型、输入和被毁的资源，绝非单比特翻转能概括。在Python 这类高层语言里随手注入还会更失真，注入点要经过层层编译才落到机器码上，扰动早已面目全非。
正因如此，SRAM 型 FPGA 的故障注入尤其值得单说：它的配置存储器（CRAM）既可访问、又恰恰是最关键的资源，所以在这类器件上，故障注入反而成了首选的评估工具，能给出相当准的结果。
两条路线的正确姿势，是互相校准：束流给出真实的故障概率和故障模型，故障注入借这个模型去跟踪传播、放大统计。最漂亮的一招是混合注入，先用束流测出 GPU 基本指令被辐射打中后的真实"综合征"，建一个小故障库，再在软件层从库里挑合适的故障注入。实测证明，这种"用束流校准过的软件注入"能相当准确地预测应用的错误率。
顺带把束流实测里几条有意思的结论摆出来：GPU 从 2012 年起就被反复测过，硬件调度器是又关键又脆弱的部件，并行进程越多，调度器压力越大，错误率越高；张量核心因为面积大，错误率更高，而低精度核心错误率更低，但一旦 16 位数据被打中，它对结果的破坏往往比 64 位更狠；至于崩溃类的 DUE，很大一部分与跑什么代码无关、纯粹是硬件的锅，从系统日志里能数出它的四副面孔：图形引擎异常、GPU 内存页错误、GPU 处理停摆、内部微控制器宕机，最后一种只在束流下现身，日常压根遇不到。相比之下，NeuroShield、TPU 这类边缘加速器错误率更低、故障模型更简单（只有少数输出元素被扰、且偏差不大），连测试装置都更皮实、不像 GPU 那样动不动就坏。
代码的写法本身也上榜：AMD GPU 的质子实测给出了 FIT 率，还比出一个耐人寻味的规律，同一个矩阵乘，访存受限的"慢"实现更容易出错，最高效的实现截面反而最小；LU 分解的对照实验也证实，动用越多并行资源，截面越大。"快"不只是性能，有时还是可靠性。
还有一颗"太空友好"的明星值得单独点名：Intel Movidius 的 Myriad VPU。重离子打到有效 LET 高达 110 MeV·cm²/mg 都没有闩锁，单粒子功能中断截面约 10⁻⁴ cm²/器件，板载 DDR3 疑似自带纠错，芯片还内建了 BIST 自测，搭载它的设备在轨运行至今没报异常。对低轨小任务来说，这几乎是一颗开箱即用的 AI 协处理器。
用算法的鲁棒，换硬件的冗余：ABFT 与故障感知训练
评估的终极目的，是为加固指路。而这里有个反直觉的实测结论：给 GPU 开 ECC，能把总错误率压低约一个数量级，却几乎压不住 CNN 的误分类，说明那些真正致命的错误，大多不是从内存里冒出来的。传统的"全复制三份"更是杀鸡用牛刀：既然不是所有错误都关键，无差别复制只会白白背上高昂开销。
聪明的做法，是拿神经网络自带的概率性、冗余性和计算弹性做文章，用算法的鲁棒去换硬件的冗余。以下列了几招，都附着实测数字：
· 基于算法的容错（algorithm-based fault tolerance, ABFT）：往矩阵乘里加进一些"守恒量"（不变量），算完一对，就能快速发现甚至纠正错误。对 GPU 上的矩阵乘，ABFT 能在线性时间里检出并纠正 80% 以上的错误；搬到 CNN 上，效果胜过 ECC、甚至胜过整份复制。
· 智能池化（smart pooling）：max pooling 本来只往下传最大值，那不妨顺手查一句"这个值在合理范围里吗？"，因为网络里的正常值多半挤在一个窄区间，而辐射污染往往一污染就是一大截。就这么个便宜的检查，能揪出多达 85%的关键错误。
· 帧间时间相关性：CNN 一帧一帧独立处理，可现实里相邻两帧高度相似，检测结果理应也相似。于是把前后帧和各自的检测一比，差得离谱就报警，这招能抓住约70%的关键错误，代价是偶有虚警。
· 降精度双份比对（RD-DWC）：GPU 上某个精度的功能单元忙时，别的精度单元正闲着，正好抓来做一份"廉价复制"。因为两份精度不同、天生不完全相等，比对就不能逐位比，而用一个"可接受差异"的阈值。实测平均能检出 75%的错误，额外开销不到 20%，且漏掉的那些恰好落在两份的固有精度差里，对检测几乎无害。
· 只保护要害：既然评估已经告诉你哪些层、哪些错误才致命，那就选择性复制，只给最关键的部分上冗余，开销最多能省一半；ABFT 也有为 GPU/FPGA 定制的轻量版（light-ABFT），进一步压低代价。
· 给网络"减肥"：类别越多，类与类之间的"距离"越近，被翻动一点就容易认错。按任务需要砍掉用不着的类别，误分类能直接减半，对只需要认"有没有船、有没有飞机"的空间应用来说尤其划算。

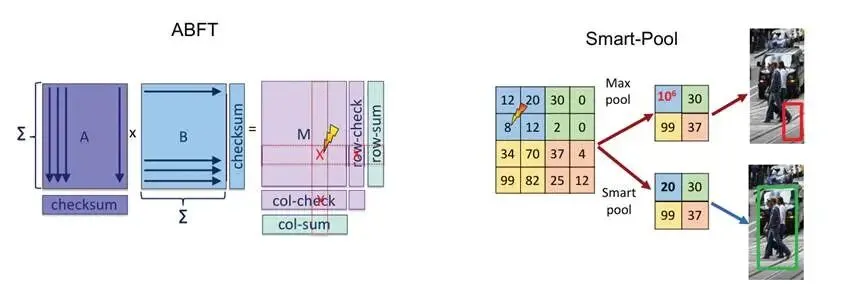

▲ 图11 基于算法的容错（ABFT，左）与智能池化（右）示意：ABFT 给矩阵乘添加校验不变量以快速查错纠错；智能池化在 MaxPooling 传值时顺带检查数值是否落在合理范围。两者在降低辐射对 CNN 影响上都非常有效。
而最能体现"用 AI 潜力反哺可靠性"的一招，是故障感知训练（fault-aware training）。思路借自数据增强：既然一个只见过白天场景的模型到了夜里就抓瞎，那就在训练时故意给它注入故障，在前向传播时，往某一层的特征图里塞进一个"实验观测到的真实故障模型"，逼网络在带故障的情况下也给出正确答案。练着练着，网络就自己调整权重、学会了"和这类错误共处"。挑故障是关键：注太多，训练可能不收敛；注太少又没用；而随手注单比特翻转对训练几乎是"透明"的、白注。选对了故障模型，故障感知训练能把 DNN 里的关键错误再压低约一个数量级，用几乎不变的精度，换来实打实的可靠性。

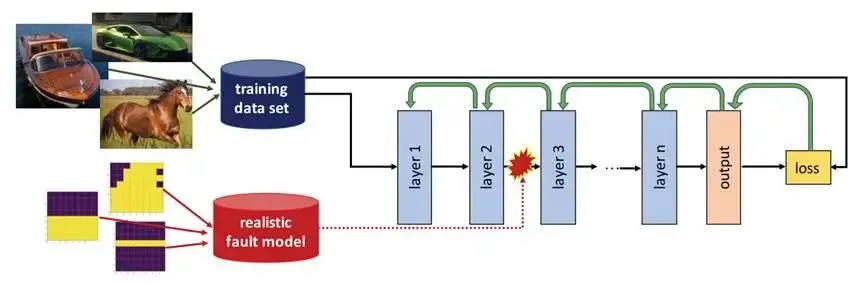

▲ 图12 故障感知训练示意：在训练的前向传播中向特征图注入实验观测到的故障模型，迫使网络学会在带故障时仍输出正确结果，从而在几乎不损失精度的前提下大幅降低关键错误。
小结：别只盯着比特翻转率
绕了一大圈，回到那个拧巴的起点。评估 AI 加速器的可靠性，最容易犯的错，就是只盯着"翻了多少比特"，那是硬件视角，可对神经网络毫无意义。真正要落地的是三个问题：应用层面到底错没错？错的是哪一类（可容忍还是关键）？错到什么程度还能忍？
这条评估之路，是硬件的不可观测与软件的不确定性合谋出的难题，也逼出了一套组合拳：用束流实验拿真实的故障概率和模型，用不同抽象层的故障注入跟踪传播、放大统计，再用应用分析把"硬件出错"翻译成"精确率/召回率有没有掉"。度量上，截面要拆成关键与可容忍两份，FIT 要对齐 ASIL 这样的行业红线。而加固的方向也随之清晰：与其无差别地复制冗余，不如用 ABFT、智能池化、故障感知训练，拿神经网络自带的能力去换硬件的开销。
没有经过实验验证的故障模型，我们根本说不清要解决的问题是什么；没有对加固方案的实验验证，也无从确认它真的管用。评估，正是这一切的地基。至此，辐射效应系列从机理、器件、测试、加固一路走到 AI，把一颗粒子从硅片深处到神经网络输出的完整旅程，讲了个通透。
