AI芯片还没量产,测试为什么已经先动起来

芯片越往封装里堆，测试越不能留到出货前才开始。

AI GPU的换代，正在把测试从制造末端推到更靠前的位置。按测算，若把Hopper的最终测试时间设为1，Blackwell约为4倍，Rubin约为7倍；系统级测试时间则从1变成1.5倍和2.5倍。测试内容占AI GPU制造成本的比例，也从Hopper的1.9%升到Blackwell的2.5%、Rubin的3.3%。芯片变大、die变多、功耗变高，测试要覆盖的阶段随之从晶圆延伸到封装和接近真实使用环境的系统。

01| 一代GPU换过来，测试先被拉长

最终测试、老化测试和系统级测试，原本就各自占时间。AI GPU迭代后，三段测试同时变长，测试台位、治具、散热和接口都要跟着增加。Hopper到Blackwell、Rubin的差别，落到工厂里并不只是多跑几次程序，而是同一颗芯片要在更多功耗、温度、速度和互连状态下反复确认。

这背后有一条很朴素的制造账：产品越贵，漏掉早期失效的代价越高。数据中心加速器通常成组部署，一颗芯片在运行中失效，可能会中断一整段训练或推理任务。测试时间因此会变成产能的一部分。芯片性能往前走，测试工厂先要腾出更长的时间。

02| 多颗die装进一个封装，筛选要先往晶圆前移

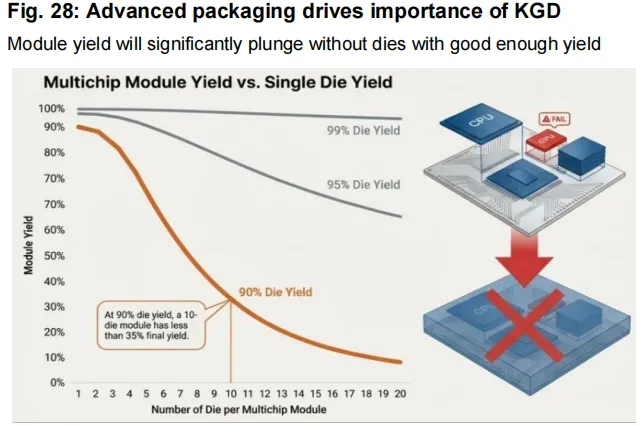

先进封装把多个die、HBM和中介层放进同一颗模块，良率的算法也变了。单颗die良率为90%时，装有10颗die的模块良率会低于35%。一颗有缺陷的die进入封装，损失的不再只是它自己，还会连带消耗其他合格die、封装材料和组装时间。

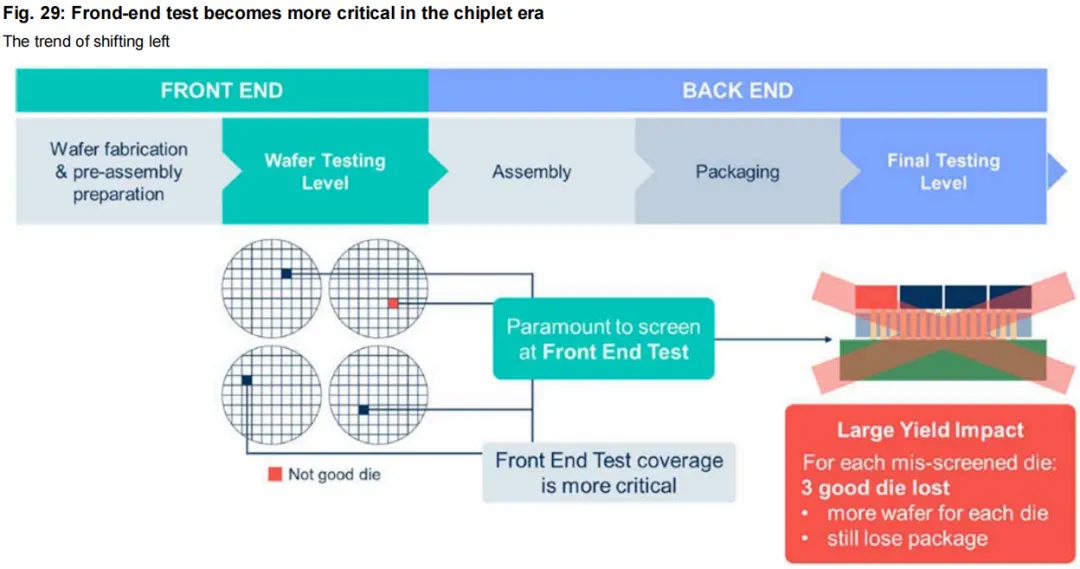

晶圆阶段的探测因此被推到更前面。它的任务是先找出已知良品die，再把能用的die送入昂贵的封装流程。这个动作在行业里常被称作“shifting left”：问题越早暴露，后面报废的价值就越少。封装完成后，最终测试仍要继续检查速度、功耗、散热和die之间的连接，前移筛选并没有替代后段测试。

这道前移关卡，靠的是探针卡把测试机的信号送到晶圆。高端逻辑芯片上，探针要同时接触成千上万个pad或micro-bump，并在不同温度下完成多轮测量。微凸点变密、I/O变多之后，探针既要维持足够的接触密度，也要照顾高频信号和接触力。MEMS探针进入高端逻辑量产，靠的正是更细、更短和更可控的平整度。

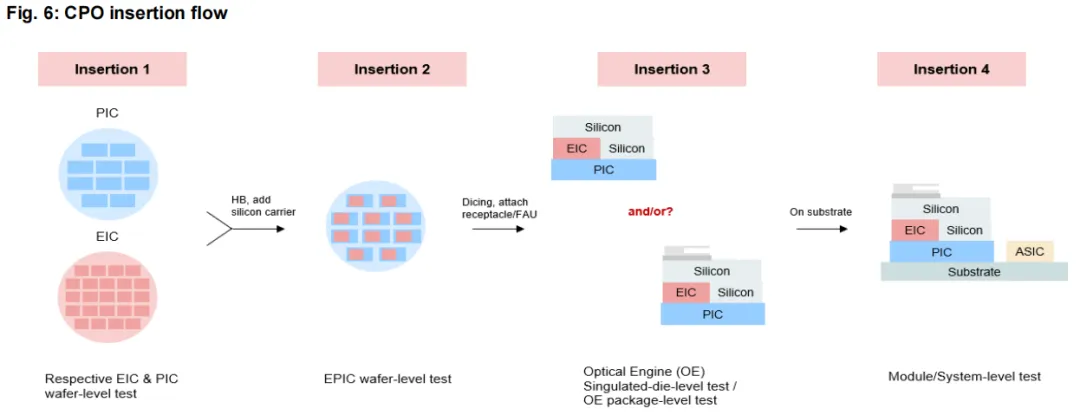

CPO把这种变化再推了一步。概念流程里，PIC和EIC先做单面晶圆级测试；混合键合之后再做双面晶圆级测试；光引擎切割后在封装前后各增加测试，最后还要在模块与ASIC装到一起后完成系统级测试。原本一条芯片测试线上的几个关口，变成了光、电、封装和系统协同的四次插入。

03| 最终测试、老化和系统测试，各抓一种失败

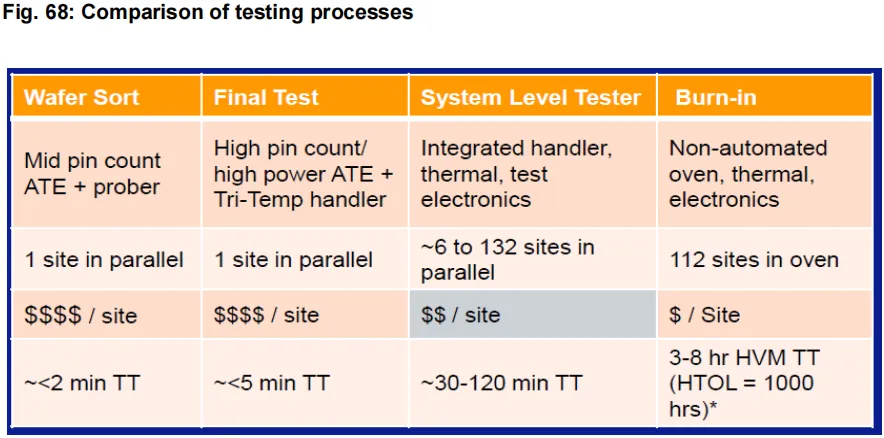

封装后的芯片通常要经过三类关卡：

最终测试先检查直流参数、逻辑功能和交流时序，判断芯片能否按规格工作。

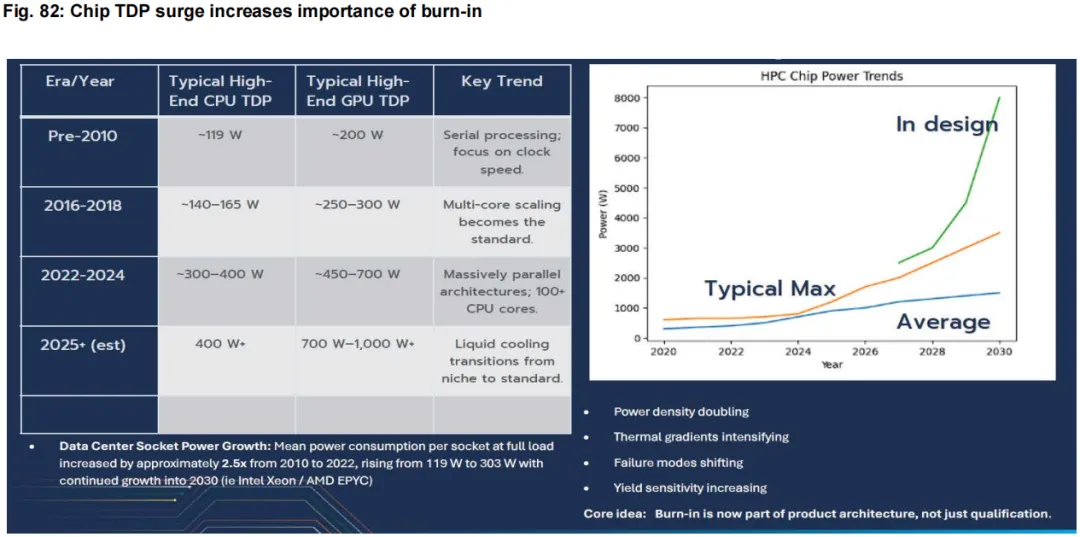

Burn-in让芯片在通常100℃以上和高于标称电压的条件下运行数小时，用应力催出早期失效。
系统级测试把芯片放上接近真实产品的测试板，连上内存和外围器件，运行软件负载，查看吞吐、热节流和高速接口误码率。

最终测试是必经步骤，高端GPU还可能在老化前后各做一次。系统级测试的时间可以从数十分钟拉到数小时，芯片量一大，它就会反过来卡住整体吞吐。AI GPU的测试流程也会成为产线节拍的一部分。数据中心芯片的故障成本高，测试覆盖也就从“电气参数过不过线”，走向“真实负载下能不能稳定跑”。

04| 测试硬件，要比量产更早准备

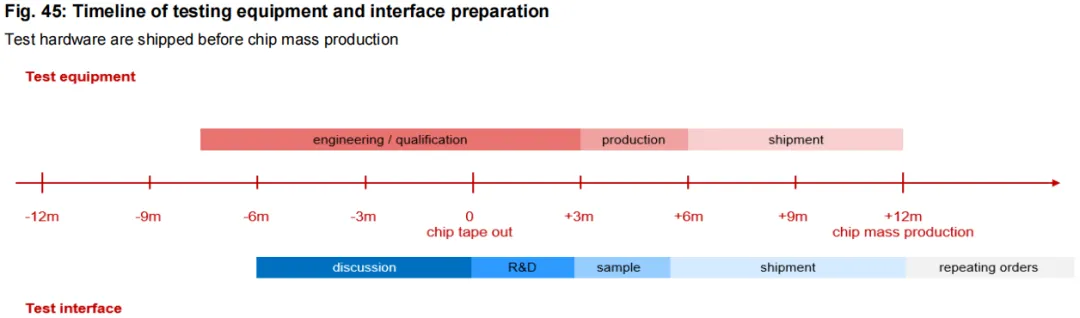

测试设备和接口件的开发节奏，往往早于芯片量产。芯片流片前后，测试设备已经进入工程验证；探针卡、Socket、载板等接口件则经历讨论、研发、打样和交付，等芯片量产时，测试线需要直接接住持续爬升的产能。测试因此会先看到下一代芯片的封装尺寸、引脚数、功耗和散热要求。

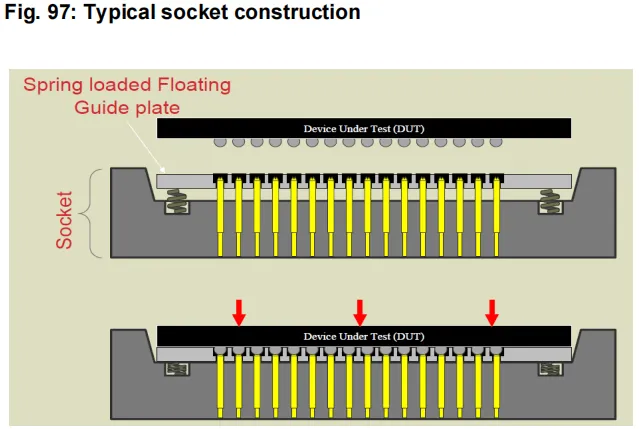

测试硬件越来越像定制件。Socket夹在芯片和测试板之间，同时处理电气连接、机械定位和散热；handler也要把大封装、高温和高电流条件装进同一个自动化节拍。Blackwell Ultra的最大TDP已到1400W，测试端需要更强的主动散热能力。芯片的测试方案，越来越早地参与了封装和热设计。

结尾| 测试已经成了芯片升级的前置工程

AI芯片的升级把制造难题从晶圆厂一路带进测试线：先在晶圆阶段筛出良品die，再在封装后找出电气和早期失效，最后把芯片放进接近真实系统的环境里复查。测试时间变长、接口变复杂、散热要求上升，都是同一件事的不同侧面。下一代芯片还没进入量产，测试方案已经开始决定它能不能按计划出货。
